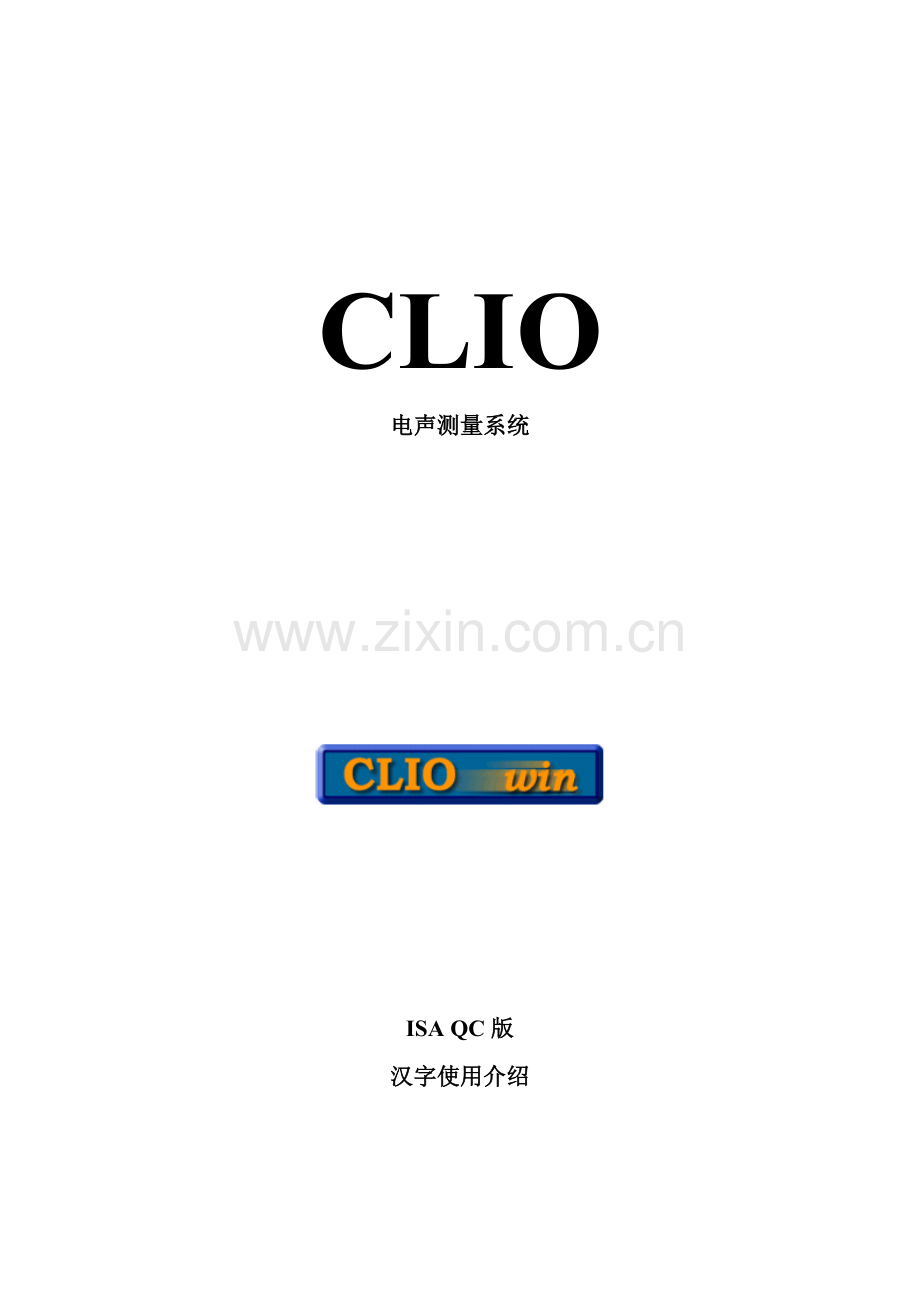

CLIO
电声测量系统

ISA QC版
汉字使用介绍

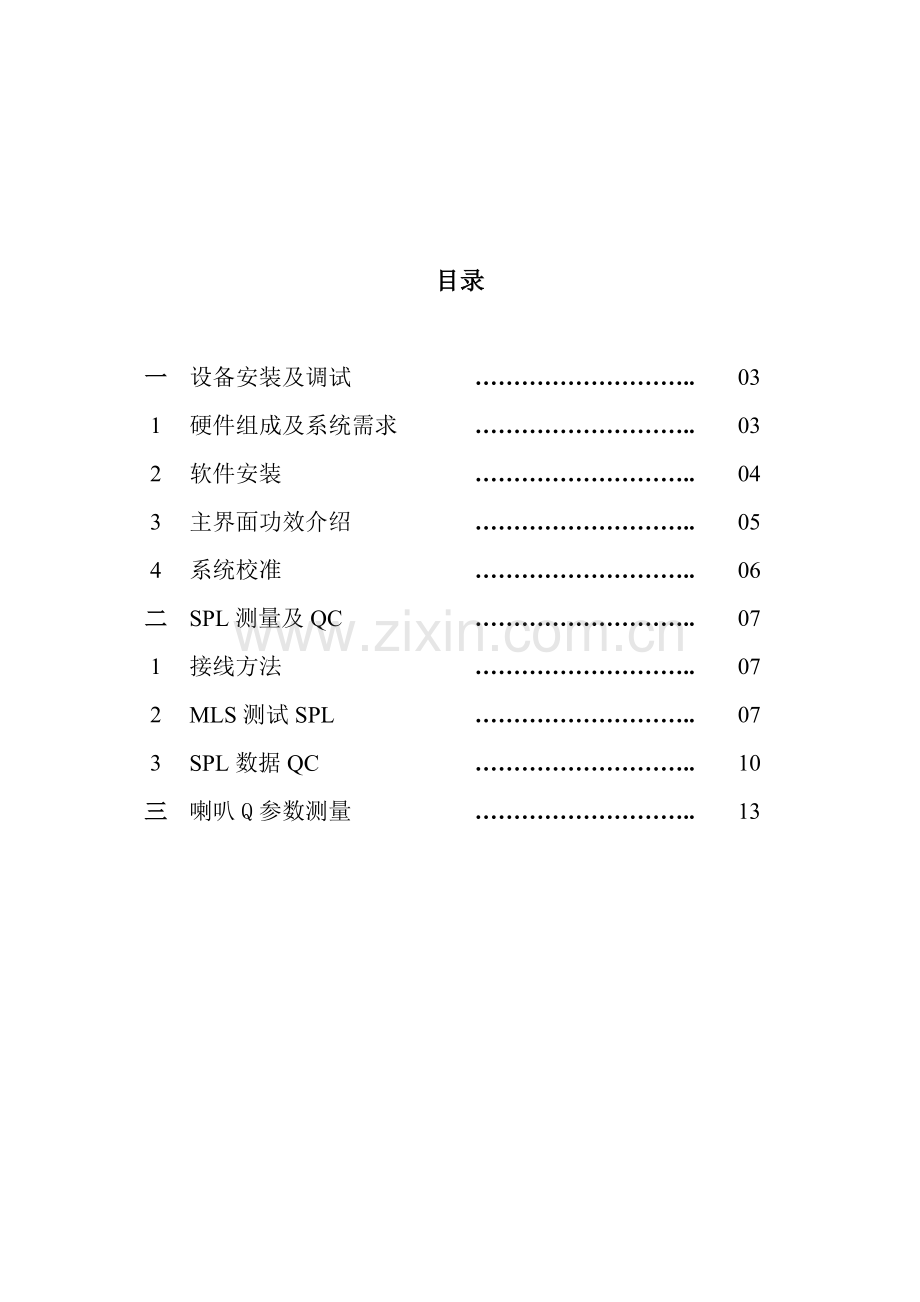

目录

一
设备安装及调试
………………………..
03
1
硬件组成及系统需求
………………………..
03
2
软件安装
………………………..
04
3
主界面功效介绍
………………………..
05
4
系统校准
………………………..
06
二
SPL测量及QC
………………………..
07
1
接线方法
………………………..
07
2
MLS测试SPL
………………………..
07
3
SPL数据QC
………………………..
10
三
喇叭Q参数测量
………………………..
13

一． 设备安装及调试：
1． 硬件组成及系统需求：
HR- ISA卡
HR- ISA卡适适用于IBM兼容PC机，要求含有8-BIT半长度ISA插槽和WIN95/98/ME操作系统。需要使用DMA1或3，和I/O地址300HEX或310HEX。

MIC-01或MIC-02 麦克风

CLIO QC 功放&开关控制盒

2． 软件安装：
I/O地址选择：

运行安装程序：

出现以下画面，根据提醒完成软件安装。

重启机器后，进入控制面板，选择“添加新硬件”选项。

选择添加“音频视频和游戏控制器”

选择“从磁盘安装”，并选择CLIO软件安装目录。

系统将找到HR- ISA卡并给出现在使用系统资源。

3． 主界面功效介绍：

4． 系统校准：
第一次运行CLIO系统，需要对系统进行校准。校按时，需要短接HR-卡A通道输入和输出端。

双击CLIO WIN图标
点击generator图标，系统将发出1KHz音频信号。

点击多功效仪表图标

当仪表读数为0.775时，表示输出输入正常，能够进行系统校准。

在File菜单选择Calibration开始自动校准，完成后即可进行项目测试。

二． SPL测量及QC
1.接线方法：

如上图,将HR-卡上INPUT A和OUTPUT A分别和CLIO功放TO CLIO和FROM CLIO连接;将麦克风和CLIO功放INPUT1连接;连接PC打印接口和CLIO功放控制接口;将脚踏开关连接到CLIO功放上.
2. MLS测试SPL:
进入外接设备控制对话框,确定全部选项正确.

在主介面点击MLS图标:

出现以下MLS测试画面:

各功效键说明以下:
开始MLS测试
每次测试完成自动保留结果
不间断循环测试
MLS运算对话框
MLS设定对话框
时间范围
频率范围
显示相位
显示组延迟

测试画面其它选项:
输入通道
选择信号输入输出通道
Y轴单位
进行SPL测试时选择dBSPL
平滑度
通常选择1/3平滑
点按键进入MLS设定对话框

sampling:
选择测量取样频率。
size
选择MLS序列大小。
window
为分析数据选择合适类型窗口。
stimuli
选择测量用脉冲响应类型。
Averages
控制操作平均数模式。由此取得比很好信噪比.
设定输出电压：

按 键发出信号。调整输出电压，对功放输出端电压进行测量，直到待测样品达成1W功率。按F7、F8键分别减小和增大整数位，按住Shift+F7、Shift+F8分别减小和增大小数位。在生产线QC应用中，为了取得较高信噪比，有时会对待测品应用较高输出电压。
点按键测试,得到SPL曲线

点 按键进入时间范围对话框 ,对曲线进行时间修正

返回SPL曲线图面并存档,得到一个名为*.MLS文件.
3. SPL数据QC
在主界面点击QC图标:

出现以下画面

关键功效键说明以下:
开始QC测试.
测试结束后显示QC结果对话框.
跳越最终测量过产品。
进入QC命令设定模式.
进入上下限设定模式.
进入QC汇报模式.
经典QC命令:
[GLOBALS]
COMPANY=MY COMPANY (输入企业名称)
TITLE=MY QC (输入品管项目名称)
BATCH=MY PRODUCTION BATCH NAME (输入产品序列名称)
MANUAL=0 (表示许可使用脚踏开关)
[SETINPUT=1] (设定MIC输入端)
[MLS]
OUT=0.0 (输入输出赔偿,此处必需和样品
IN=0 测试曲线赔偿值相同)
REFERENCE=SAMPLE.MLS (样品测试结果存档名称)
LIMITS=COM.LIM (上下限存档名称)
经典LIMIT命令:
[RELATIVE]
[LEVEL]
UPPER=3
LOWER=-3
[UPPER LIMIT DATA]
200 5 (此处设定表示在200Hz时,许可最大偏差
300 2 为±5dB,逐步递减到300Hz时许可最
10000 2 大偏差为±2dB,而且到10KHz区间许可15000 5 最大偏差为±2dB,再逐步递增到10KHz [LOWER LIMIT DATA] 时许可最大偏差为±5dB)
200 -5
300 -2
10000 -2
15000 -5
需要注意是,SPL曲线文件 *.MLS、QC文件 *.QC和上下限控制文件 *.LIM必需存于同一个目录中。
完成QC文件和LIM文件后，按即可进行品管测试。
第一次测试完成后，即可使用脚踏开关进行每一次测试动作。
测试经过时将出现以下画面：

表示此次测试经过。

三.喇叭Q参数测量：
打开CLIO程序，点击主界面右上方图标，出现如右画面。
将输入调成Imp Internal,控制端口确定为LPT1。
即可开始进行阻抗测量。
在主界面上点击键，进入SIN测量方法，出现下图
注意将测量单位换为Ohm.

点击键进入设定
按右图所表示调整参数，按OK键离开，按键进行测试，得到阻抗曲线。

点击主界面上按键，出现参数对话框：

选择Sin Data,并点击按键，出现对话框，系统会要求输入生产厂家，型号和直流阻抗。点击OK按键后，系统将计算出部分参数。
再次点击主界面上按键，回到阻抗测试界面，在喇叭纸盆上加载和有效振动质量相等橡皮泥，再次测试阻抗曲线。
点击按键回到参数对话框，点击按键，系统会弹出对话框要求输入喇叭直径和有效振动质量，输入完成后，按OK键系统即可计算出全部参数。
