给排水管道工程分项、分部、单位工程划分表.doc

(完整版)给排水管道工程分项、分部、单位工程划分表

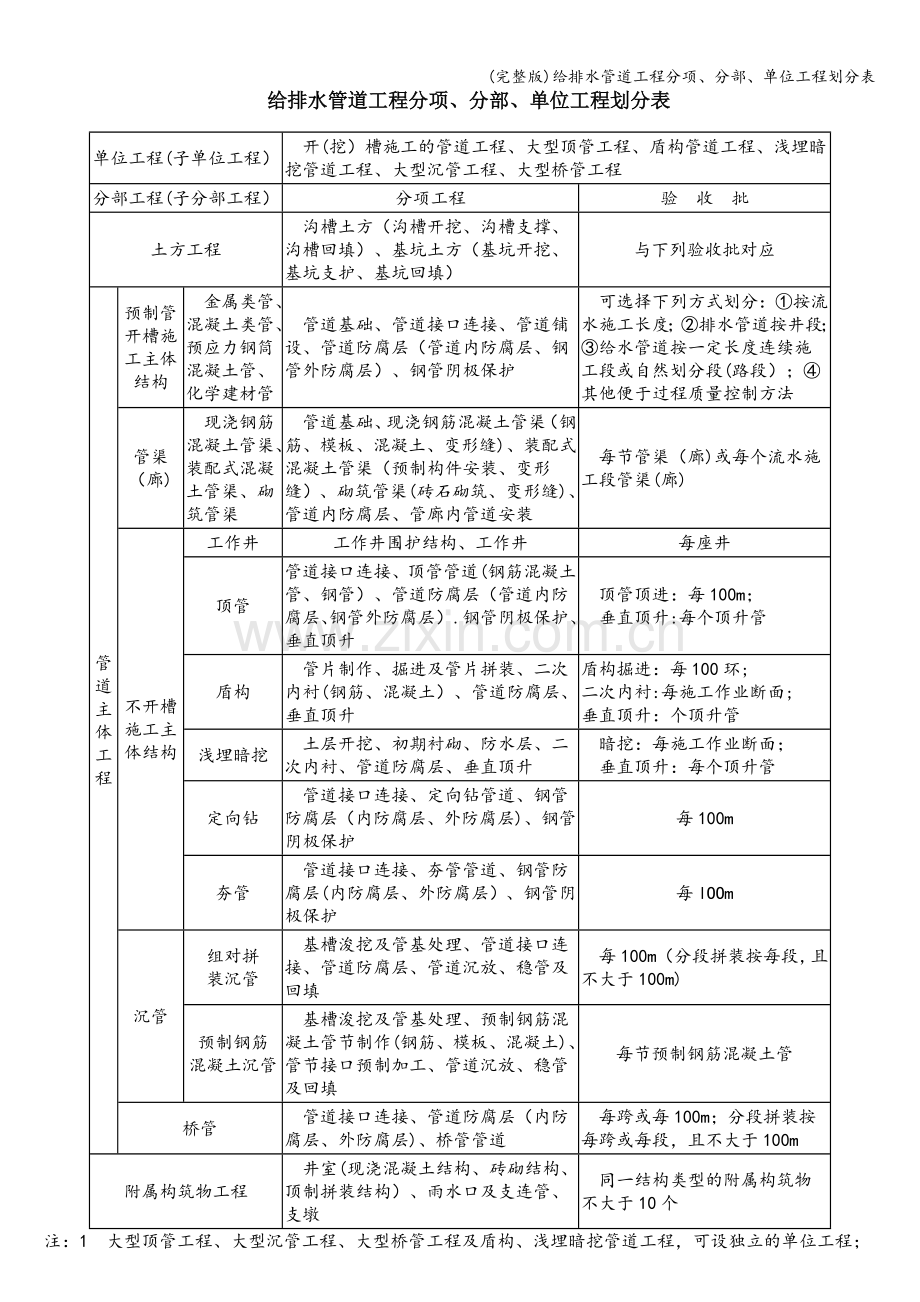

给排水管道工程分项、分部、单位工程划分表

单位工程(子单位工程）
开(挖）槽施工的管道工程、大型顶管工程、盾构管道工程、浅埋暗挖管道工程、大型沉管工程、大型桥管工程
分部工程(子分部工程）
分项工程
验 收 批
土方工程
沟槽土方（沟槽开挖、沟槽支撑、沟槽回填）、基坑土方（基坑开挖、基坑支护、基坑回填）
与下列验收批对应
管道主体工程
预制管开槽施工主体结构
金属类管、混凝土类管、预应力钢筒混凝土管、化学建材管
管道基础、管道接口连接、管道铺设、管道防腐层（管道内防腐层、钢管外防腐层）、钢管阴极保护
可选择下列方式划分：①按流水施工长度；②排水管道按井段；③给水管道按一定长度连续施工段或自然划分段(路段）；④其他便于过程质量控制方法
管渠（廊)
现浇钢筋混凝土管渠、装配式混凝土管渠、砌筑管渠
管道基础、现浇钢筋混凝土管渠（钢筋、模板、混凝土、变形缝)、装配式混凝土管渠（预制构件安装、变形缝）、砌筑管渠(砖石砌筑、变形缝)、管道内防腐层、管廊内管道安装
每节管渠（廊)或每个流水施工段管渠(廊)
不开槽施工主体结构
工作井
工作井围护结构、工作井
每座井
顶管
管道接口连接、顶管管道(钢筋混凝土管、钢管）、管道防腐层（管道内防腐层、钢管外防腐层）.钢管阴极保护、垂直顶升
顶管顶进：每100m；
垂直顶升:每个顶升管
盾构
管片制作、掘进及管片拼装、二次内衬(钢筋、混凝土）、管道防腐层、垂直顶升
盾构掘进：每100环;
二次内衬:每施工作业断面;
垂直顶升：个顶升管
浅埋暗挖
土层开挖、初期衬砌、防水层、二次内衬、管道防腐层、垂直顶升
暗挖：每施工作业断面；
垂直顶升：每个顶升管
定向钻
管道接口连接、定向钻管道、钢管防腐层（内防腐层、外防腐层)、钢管阴极保护
每100m
夯管
管道接口连接、夯管管道、钢管防腐层(内防腐层、外防腐层）、钢管阴极保护
每lOOm
沉管
组对拼
装沉管
基槽浚挖及管基处理、管道接口连接、管道防腐层、管道沉放、稳管及回填
每100m（分段拼装按每段，且不大于100m)
预制钢筋
混凝土沉管
基槽浚挖及管基处理、预制钢筋混凝土管节制作(钢筋、模板、混凝土)、管节接口预制加工、管道沉放、稳管及回填
每节预制钢筋混凝土管
桥管
管道接口连接、管道防腐层（内防腐层、外防腐层)、桥管管道
每跨或每100m；分段拼装按每跨或每段，且不大于100m
附属构筑物工程
井室(现浇混凝土结构、砖砌结构、顶制拼装结构）、雨水口及支连管、支墩
同一结构类型的附属构筑物不大于10个
注：1 大型顶管工程、大型沉管工程、大型桥管工程及盾构、浅埋暗挖管道工程，可设独立的单位工程；

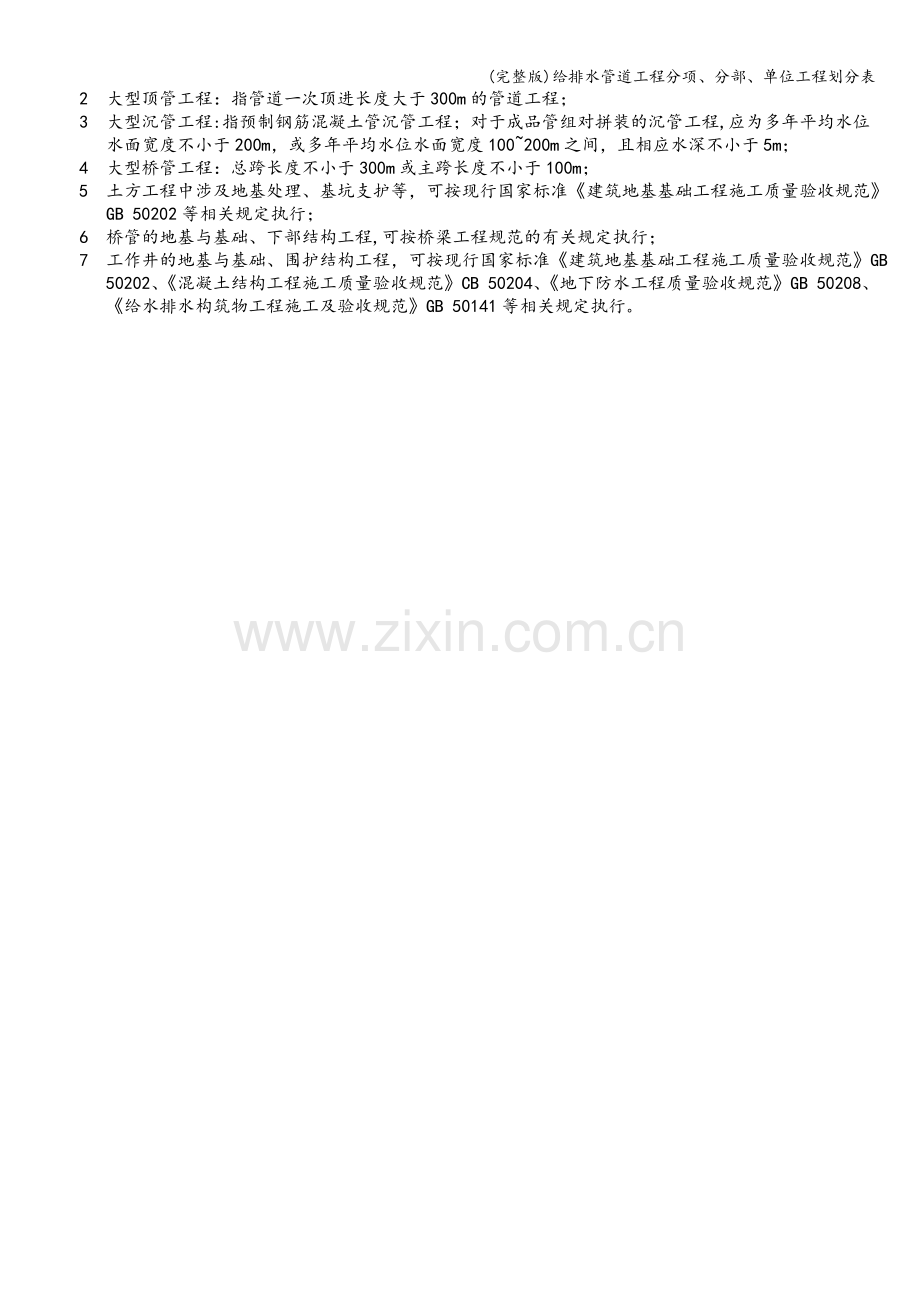

2 大型顶管工程：指管道一次顶进长度大于300m的管道工程；
3 大型沉管工程:指预制钢筋混凝土管沉管工程；对于成品管组对拼装的沉管工程,应为多年平均水位水面宽度不小于200m，或多年平均水位水面宽度100~200m之间，且相应水深不小于5m；
4 大型桥管工程：总跨长度不小于300m或主跨长度不小于100m；
5 土方工程中涉及地基处理、基坑支护等，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202等相关规定执行；
6 桥管的地基与基础、下部结构工程,可按桥梁工程规范的有关规定执行；
7 工作井的地基与基础、围护结构工程，可按现行国家标准《建筑地基基础工程施工质量验收规范》GB 50202、《混凝土结构工程施工质量验收规范》CB 50204、《地下防水工程质量验收规范》GB 50208、《给水排水构筑物工程施工及验收规范》GB 50141等相关规定执行。
