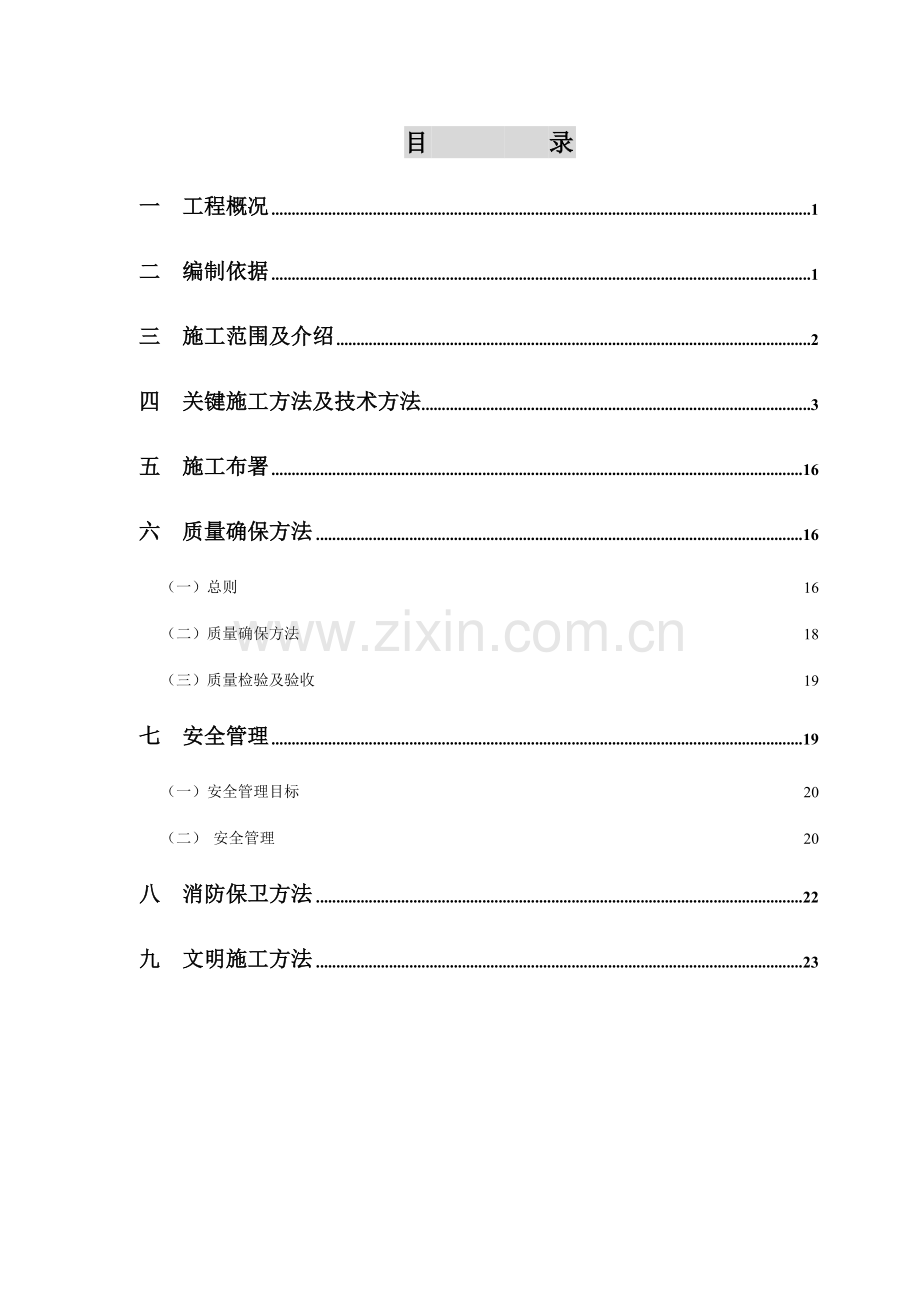

目 录
一 工程概况 1
二 编制依据 1
三 施工范围及介绍 2
四 关键施工方法及技术方法 3
五 施工布署 16
六 质量确保方法 16
（一）总则 16
（二）质量确保方法 18
（三）质量检验及验收 19
七 安全管理 19
（一）安全管理目标 20
（二） 安全管理 20
八 消防保卫方法 22
九 文明施工方法 23

一 工程概况
xx大厦工程，在x2号。该建筑是一座以商住楼为主，并配套建设为其服务会所、餐馆、银行、管理等公用设施综合大厦，占地面积9707.07㎡，总建筑面积61065㎡。本楼为框架剪力墙结构，檐高86.55m。地下二层，主体结构地下三层，地上二十五层。地下部分为变配电机房、冷冻机房、水泵房、地下车库，人防和设备用房，一至四层为住宅公建部分，包含商业、餐饮、娱乐、银行等。五至二十五层为住宅部分。
本工程建设单位为北京xx房地产开发，设计单位为，监理单位为x企业。
二 编制依据
（一）施工图纸
x设计研究总院设计xx大厦给排水施工图及设计洽商
（二）现行国家施工及验收规范和质量检验评定标准，关键有
1《采暖和卫生工程施工及验收规范》 GBJ242-82
2《建筑安装工程质量检验评定统一标准》 GBJ300-304-88
3《建筑安装分项工程施工工艺规程》 DBJ01-26-96
4建筑设备安装通用图集 91SB2、91SB3
5国家标准图集 S1\S2\S3
（三）施工安全管理要求有
中建一局集团《工程项目安全生产标准》 一九九六年四月
（四）本企业管理文件
本企业《质量确保手册》及标准工作程序，本企业《管理制度汇编》。
三 施工范围及介绍
本方案包含生活给水系统、生活热水系统，消火栓给水系统，雨、污水排水系统。
1 给水系统
给水系统为分区供水，其中地下部分及首层至四层由城市自来水直接供给，为低区供水；五至十三层由设于地下二层生活水泵房内变频加压泵供水，为中区供水；十四层至顶层由设于地下二层生活水泵房内变频加压泵供水，为高区供水。
2 生活热水系统
裙楼部分由热交换间供给55℃热水，循环供水。
住宅部分由设于每户内壁挂炉供水。
3雨、污水系统
首层以下污水均进入集水池，有潜水排污泵抽升排放。首层以上污水直接排放，厨房排水需经过隔油装置，才能排放。全部污水均排至室外化粪池内。雨水采取内排式。
4消火栓给水系统：
由消防水池、水泵、高位水箱，环形管网，消火栓箱及水泵接合器组成，顶层由气压给水设备确保水压。消火栓采取减压稳压消火栓，规格为1800*750*280mm，1800*700*240mm,内置SN65消火栓，QZ19mm水枪，DN65\25m长水龙带，DN25mm\25m长卷盘。
5关键工程量
序号
名称
型号
性能
数量
备注
给水系统
1
生活变频泵（中区）

Q=40m3/h
H=0.9MPa
N=15kw
1

2
生活变频泵（高区）

Q=40m3/h
H=1. 2MPa
N=20kw
1

3
玻璃钢保温水箱

3.5*2.5*2.5m
1

消火栓系统
4
消防稳压泵
25LGW3-10X4
N=1.5kw
2

5
气压罐
SQL1000*6

1

6
消防泵

Q=144m3/h
H=1.4MPa
N=90kw
2

7
单出口消火栓箱

1800*700*240mm
197

8
双出口消火栓箱

1800*750*280mm
1

9
不锈钢水箱

5*9*2.2m
1

10
水泵接合器

DN100
9

排水系统及卫生洁具
11
排水泵

Q=30m3/h
H=0.2MPa
N=5.5kw
4

12
排水泵

Q=15m3/h
H=0.2MPa
N=2.2kw
22

13
厨房洗涤盆

204

14
污水池

10

15
台式洗脸盆

404

16
洗脸盆

148

17
坐便器

498

18
小便器

16

19
淋浴器

254

20
蹲便器

32

21
浴盆

244

22
净身器

6

关键管材
23
镀锌钢管
DN20~250

24
紫铜管
DN15~125

25
螺纹焊接钢管
DN350

26
柔性抗震排水铸铁管
DN50~150

27
柔性硒土排水铸铁管
DN100~150

四 关键施工方法及技术方法
（一）预留孔洞配合
1 预留范围：配合结构施工，在砼楼板、梁、墙上预留孔、洞及预埋件。
2 预留工作准备：仔细审图并和结构查对预留孔洞或埋件位置，以防漏留、错留，给安装施工阶段带来困难。
3 预留施工及技术要求
1）依据所穿构筑物厚度及管径尺寸确定套管规格、长度，并按设计及规范要求预制加工。
2）土建钢筋绑扎后，在预留孔洞部位将预制好套管栽入，并和钢筋焊接牢靠。针对不一样套管规格，根据标准安装，查对坐标，在浇注砼过程中应有专员配合校对，以免移位。
3）卫生洁具下水口处预留洞预留前和甲方和设计确定卫生洁具型号标准，卫生间排列大样，卫生间装修标准，以确定预留洞大小及位置。
4）管道穿越地下室外墙、水池壁或人防，一律预埋防水套管。穿越楼板或剪力墙时，均应预留孔洞。管道穿防火墙时按防火要求处理。用于穿楼板套管上端应高出地面20mm，卫生间50mm，过墙部分和墙饰面相平。
（二）管道安装
管道安装关键内容有：各系统支吊架制作安装，干、立、支管管道安装，阀件安装，设备安装，管道及设备防腐和保温。
管道安装工程各道工序应严格根据施工图纸、国家标准图集和施工工艺标准相关要求进行施工，确保安装施工顺利进行。
1系统基础工艺步骤
安装准备
预留孔洞、埋件
套管安装
管道除锈刷漆
管道预制加工
支、吊架制作
支、吊架安装
管道安装
设备及附件安装
孔洞处理
管道试水
管道刷漆、防腐、保温
系统调试
完工验收
系统冲洗
通水试验
1）给排水系统基础工艺步骤：

2）卫生洁具安装基础工艺步骤
安装准备
卫生洁具及配件检验
卫生洁具安装
卫生洁具配件预装
卫生洁具稳装
卫生洁具和墙、地缝隙处理
卫生洁具外观检验
通水试验

3）消火栓系统安装工艺步骤
安装准备
干管安装
立管安装
消火栓及支管安装
节流装置安装
管道试压
系统综合试压及冲洗
消防水泵、高位水箱、水泵接合器

2 管道材料及接口方法
1）生活给水管（J1\J2\J3）采取PP-R管，热熔焊接、热水管(RG\RH)：采取紫铜管，焊接连接。
2）生活污水管：柔性硒土排水铸铁管，机械柔性接口。
3）雨水管：柔性硒土排水铸铁管，机械柔性接口。
4）消火栓管道：十四层以上管道及设备层减压后管道采取热浸镀锌钢管，其它采取热浸镀锌无缝钢管，DN≤80螺纹连接；DN>100沟槽连接。
5）软化水、水箱溢泄水、压力排水管：热镀锌钢管，螺纹连接和焊接。
3 管道支、吊架制作安装
1）依据现场管道部署情况及周围结构情况，在管道密集处设置型钢吊架、型钢托架或落地式支、托架，一般管道采取吊杆加抱箍形式，立管采取立管卡安装。
2）钢管管道支架间距不得大于下表所列数据：
管径
15
20
25
32
40
50
70
80
100
125
150
保温
1.5
2
2
2.5
3
3
4
4
4.5
5
6
不保温
2.5
3
3.5
4
4.5
5
6
6
6.5
7
8
3）型钢吊架安装：按图纸要求测好吊卡位置和标高，找好坡度，将预制好型钢吊架放在剔好洞内，清理洞内，用水泥砂浆填入后塞紧抹平。
4）型钢托架安装：按设计标高计算出两端管底高度，放出坡线，按间距画出托架位置标识，剔凿墙洞，清理孔洞，将水泥砂浆填入洞深二分之一，再将预制好型钢托架插入洞内，用水泥砂浆把孔洞填实抹平。
5）立管卡安装：在立管位置中心墙上画好卡位印记，其高度要求为：层高4 m及以下者安装一个管卡，同一房间管卡标高应一致，层高4.5m以上者平分三段栽两个管卡。按印记剔直径60mm左右、深度不少于80mm洞，清掉洞内杂物，用水泥砂浆填入洞深二分之一，将管卡尾端插入洞内卡牢找正。
6.临近阀门及其它大件管道安装辅助支架,临近泵或设备出口处安装支架，严禁设备承重。
4管道坡度
1）施工中管道坡度严格根据图纸要求安装。
2）给水横干管以0.002-0.005坡度敷设，坡向立管或泄水装置。
3）排水管道除施工图注明者外，其它污、雨水横管按以下坡度安装：
管径
50
75
100
150
>200
坡度
0.035
0.025
0.020
0.010
0.008
5管道连接技术要求
1）丝扣连接
a.断管：依据现场测绘草图，在管材上画线，按线断管。
b.套丝：将断好管材按管径尺寸分次套制丝扣，管径15-32mm套2次，40-50mm者套丝3次，70mm以上者套3-4次。
c.配装管件：依据现场测绘草图，将已套好丝扣管材，配装管件。
d.管段调直：将已装好管件管段，在安装前进行调直。
2）法兰联接
a.管段和管段或管道和法兰阀门连接时，根据设计要求和工作压力选择标准法兰盘。
b.管道法兰连接处，法兰垂直于管子中心线，法兰衬垫不得突入管内，连接法兰螺栓，螺杆突出螺母长度不得大于螺杆直径1/2。
c. 法兰盘联接衬垫应根据图纸和规范要求选择。
3）铜管施工方案另见金业大厦生活热水（紫铜）管道安装施工方案。
6管道安装
1）安装准备
认真熟悉图纸，对施工人员进行技术交底，组织施工人员学习对应施工工艺标准及规范，为安装工作做好准备。
2）预制加工
按设计图纸画出管路分路、管径、变径、预留管口、阀门及其它附件位置等施工草图，在实际安装位置作好标识，按分段量出管道实际尺寸，按此进行预制加工。
3）干管安装
a.给水干管安装
安装时通常从总进入口开始操作。安装前清扫管膛，安装后找直找正，复核甩口位置、方向及变径无误。
b.污水干管安装
铸铁管干管在安装前应清扫管膛，找平找直后，将管道固定。管道拐弯或始端处应支撑顶牢，预防轴向移动，全部管口随时封堵好。
c.热水干管：热水管道穿墙处应按设计要求加好套管及固定支架，安装伸缩器时，按要求做好预拉伸，待管道固定卡件安装完成后，除去预拉伸支撑物，调整好坡度，翻身处高点要有放风、低点要有泄水装置。
4）立管安装
竖井内立管安装卡件在管井口设置型钢，上下统一吊线安装卡件。立管安装后吊直找正，用卡件固定。支管甩口应露明并加好临时封堵。
热水立管按设计要求加好套管，并按设计要求安装伸缩器。
5）支管安装
a.支管明装：将预制好支管从立管甩口依次逐段进行安装，依据管道长度合适加好临时固定卡，核定预留口高度、位置是否正确，找平找正后栽支管卡架，去掉临时固定卡，上好临时封堵。
b.支管暗装：确定支管暗装后画线定位，剔出管槽，将预制好支管敷在槽内，找平找正定位后用勾钉固定。卫生器具冷热水预留口要做在明处，加好丝堵。
c.热水支管：热水支管穿墙处按规范要求做好套管。热水支管应做在冷水支管上方，支管预留口位置应为左热右冷。其它安装同冷水支管。
d.污水支管：清理场地，按需要支搭操作平台；将预制好支管按编号运至场地；将支管水平初步吊起，依据管段长度调整好坡度，固定卡架，封闭各预留管口和堵洞。
e.消火栓及支管安装：消火栓支管要以栓阀坐标、标高定位甩口，核定后再稳固消火栓箱，箱体找正后再把栓阀安装好，栓阀侧装在箱内时应在箱门开启一侧，箱门开启应灵活。当消火栓箱体安装在轻质隔墙上，应有加固方法。
6）卫生洁具及排水附件安装
a.卫生器具安装依据设计选定产品参考国家标准图集进行。
b.器具和五金配件、龙头、存水弯按成套产品供给安装。
7水泵安装
1）全部泵组安装前均应认真查对基础尺寸标高及预埋件。
2）水泵安装应在水泵定位找正，稳固后进行。
3）水泵进出水管装设挠性接头，并于出水管上装设自动排气阀、排水旋塞及压力表。
8管道及设备保温、防腐及面漆
管道防腐
1）热浸镀锌钢管：丝扣连接处及镀锌层破坏处刷环氧树脂防锈漆两遍，全部管外壁刷银粉两遍（保温管除外），室外埋地管做加强防腐。
2）排水铸铁管：全部管外壁刷环氧树脂防锈漆及银粉各两遍（保温管除外）室外埋地管刷石油沥青漆两遍。
3）焊接钢管：刷环氧树脂防锈漆及银粉各两遍，设备层外露循环冷却水管做加强防腐，防腐层厚度大于6mm。
管道保温
1）热水管道、屋顶水箱间内全部给排水管道，均需保温，保温材料采取软质聚氨脂泡沫塑料制品，保温结构按“国家标准”87S159制作。地下夹层、首层和二层在室外竖井及架空管道需采取电阻丝伴热保温以确保冬季管道温度不低于5℃。
2）除埋地管外，全部生活给水管、生活污水管、加压排水管均采取软质聚氨脂泡沫塑料制品，按“国家标准”87S159进行防结露保温，其气象条件准数A=3。
3）住宅部分埋于垫层内给水管和热水管均采取包塑铜管。
(三) 管道试压及系统调试
1管道试压
1) 管道试压
a.暗装、保温管道安装完成后、隐蔽前按设计要求对管道系统进行强度、严密性试验，以检验管道系统及各连接部位工程质量。
b.管道试压程序
①试压前应将预留口堵严，关闭入口总阀门和全部泄水阀门及低处放风阀门，打开各分路及主管阀门和系统最高处放风阀门；
②打开水源阀门，往系统内充水，满水后放净空气，并将阀门关闭；检验系统，如有漏水处应作好标识，修理后重新打压直至不渗、不漏；
③拆除试压水泵和水源，把管道系统内水泄净。
c.试验压力标准
①室内给水管道试验压力按1.5P但不得小于0.6MPa，小于l.0MPa ，10分钟内压力降小于0.05MPa，降至工作压力后进行外观检验无渗漏为合格。
②综合试压，冷热水管道，试验压力同上，试验时间1小时，压力降不超出0.05MPa，不渗不漏为合格。
③消火栓系统试压：消防系统安装完成后，全部系统应做静水压试验，试验压力为工作压力加 0.4MPa，但最低大于 1.4MPa，压力保持 2小时无渗漏为合格。
2)灌水试验
a.排水管道吊顶，管井等隐蔽工程在封闭前进行灌水试验。
b.灌水试验
1、污水管注水高度以一层楼高度为标准，雨水管注水高度至立管上部雨水斗，满水15分钟，再灌满延续5分钟，不渗不漏为合格。
2、水箱做充水试验，二十四小时各处无渗漏及显著洇湿为合格。
2系统冲洗
1)管道系统冲洗在管道试压合格后，调试前进行。
2)管道冲洗进水口及排水口应选择合适位置，并能确保将管道系统内杂物冲洗洁净为宜。排水管截面积大于被冲洗管道截面60%，排水管接至排水井或排水沟内。
3)给水管道以系统最大流量、大于1.5m流速进行管路冲洗，直至出口处水色和透明度和入口处目测一致为合格。
4)系统冲洗前将管路上过滤装置、相关阀门拆掉，冲洗合格后再装上。
3 通水试验
给水系统：按设计要求同时开放最大数量配水点，全部达成额定流量。
排水系统：按给水系统1/3配水点同时开放，检验各排水点是否通畅，接口处有没有渗漏。
4 水泵单机试运
在设计负荷下，连续试运2小时，电动机电流及功率不超出要求值。并应符合下列要求：
1）运转中部应有异常振动和声响，各静密封处不得泄漏，紧固连接部位不应松动；
2）滑动轴承最高温度不得超出70℃，滚动轴承最高温度不得超出75℃；
3）轴承填料温升应正常，在无特殊要求情况下，一般填料泄漏量不得大于35~60ml/h，机械密封泄漏量不得大于10ml/h。
（四）冬、雨季施工方法
本工程施工需经过冬、雨季，应采取切实可行季节性施工方法。雨季来临前，应编制具体冬、雨季施工方案，随时掌握气象信息，提前安排好施工生产。
1、 雨季施工方法
（1） 雨季施工设备管理
a.进入施工现场露天存放设备，如电动机等全部要有防雨设施，不许可放在低洼地方，预防被水浸泡。设备要立即运入库房，降低因露天存放而增加防护设施费用。
b.在雨季全部施工用电设备(如：电焊机、砂轮机、剪板机、套丝机等)全部应有防雨设施。
c.氧气瓶、乙炔瓶在室外放置时应采取防雨方法。
(2) 雨季施工材料管理
a.进入现场保温材料要存入库房，露天存放时应垫起，用苫布盖好，避免使材料受潮和雨淋。
b.在仓库内保管焊条，要确保离地离墙不少于300mm距离，室内要通风干燥，以确保焊条在干燥环境下保留。
c.露天存放钢材下边应用道木或方木垫起避免被水浸泡。
d.材料周围应有通畅排水沟以防积水。
(3) 雨季施工焊接管理
1. 雨季室外焊接时，为了确保焊接质量，室外施焊部位全部要有防雨棚，雨天没有防雨设施不准施焊。
2. 电焊条受潮后需烘干再使用。
(4) 雨季施工技术管理
a.雨季中和土建配合施工时尤其要注意到：
① 配合土建预埋管口要封好，以免水和杂物流进管内，影响施工。
②设备预留孔洞做好防雨方法。如施工现场地下部分设备已安装完成，要采取方法预防设备受潮、被水浸泡。
2 冬季施工方法
1) 关键技术方法
a 材料堆放：经除锈、防腐处理后管材、管件、型钢、托吊卡架等金属制品应放在设有防雪、防滑方法，运输通畅专用场地，场地周围不应堆放杂物。
b管道防冻：冬季施工应尽可能避免进行打压、试漏等试验，对已施工完管线应检验是否存有积水，如有积水应采取可靠方法把水卸净，必需时用空气进行吹扫。
c 卫生洁具防冻：冬季不含有通暖条件时，多种洁具必需将水放净，存水弯应无积水。
d 冬季通暖时，门窗洞口尽可能封闭严密，可采取临时方法将门窗洞口封堵。冬季通暖时，必需采取方法使室温维持在5度以上方可进行，如不能立即进行通暖工程，采取可靠方法将水放净，以防冻坏管路及设备。同时应把系统和外网断开，以防阀门关闭不严，外网水流入系统。
e 工地临时用水管应采取必需防冻方法。
f 冬季外线施工土方开挖时，应依据动土开挖特征采取合适方法，并严格按要求放坡，以防土方塌落。回填土时，应选择含水量较少土，并进行覆盖保温或搭设取暖棚，确保回填土为不冻土，回填应选在天气好，气温较高时进行，外线施工应避免在严寒季节进行。
2) 安全方法
a 制订现场安全制度，落实安全责任制，做好安全检验及统计。
b 制订防火规章制度。天天应有专员值班，防火人员要常常对现场进行巡回检验，发生事故立即处理。现场要配置足够数量灭火器材，要有灭火设施。动火应持有效用火证，并采取可靠方法。
c 施工前要做好对施工人员安全教育工作，做好安全交底，增强安全人员安全意识，施工时要有良好安全防护方法。
d 临时用电必需达成安全标准，机电设备要有安全防护方法，不完善不得使用，电工要持证上岗。全部用电设备应有防雪罩或置于棚内。
e 施工现场严禁电炉采暖，使用煤炉采暖时要注意通风，严防煤气中毒。
f 下雪后立即清理施工现场，保障道路通畅，严禁随意洒水。
(五) 交叉施工关键技术方法
1 配合标准
给水管让排水管，让风管，其它给水、热水及消防管交叉时，管径小让管径大，压力管道让非压力管道。各工种基础上要本着小管道让大管道标准，合理部署、确定和调整本工程管道走向及支架位置。
2 管线合理施工工序
基础房间放线，主龙骨立完→管道初安装→试压→管道保温→封墙吊顶→交管道二次安装（卫生洁具，风机等安装）→精装修→管道检验（是否在精装修中遭到破坏）→通水检验→管线清冼→交业主
3 和总包配合
1）在结构施工和精装施工过程中主动配合总包预埋、隐蔽管线，并经报验合格后（包含试压、保温），放合模浇筑砼或吊顶封板，使工程有序进行。对于大型设备重量、尺寸、进场时间总包应了解，便于确定运输路线、存放地点。
2）配合好各专业、工种之间关系，合理安排工序，机电各专业从系统功效，施工工序全部存在着联络，不能截然分开,要明确其各专业范围,使其能交圈,同时,各专业施工要遵照其它管线让风管,电管让水管,上水管让下水,小管让大管标准来配合施工。
3）根据总包施工组织设计、质量确保计划编制本单位承包范围内分部（分项工程）施工方案，并进行审查认可后报总包、业主、监理单位审批。
4）和各专业对照图纸，查看有没有管道交叉冲突，电动阀门有没有信号控制，消防系统是否联锁等，和土建结构、建筑图对照，查看管道标高和梁、吊顶标高有没有冲突。
5）管道穿墙、楼板部位，依据管道位置、标高留好预留洞。
6）落实地面、吊顶高度和隔墙位置。管道施工前，要求土建人员弹出地面五零线和吊顶高度线，隔墙位置线等。方便管道能正确定位安装。部分设备砼基础，定位后委托土建施工，施工后办理交接检手续。管道井浇注和堵洞要和土建单位配合好。
4 和二次装修之间配合
确定二次装修范围，边界处各专业甩口位置：对于无法确定二次装修部位仍按原图施工，二次装修单位进场后，依据二次装修图和二次装修单位协商，确定各施工单位施工范围及交界处配合标准，交叉施工时确定工期及次序。
5 成品保护
为了确保整体工程能够顺利按期完成，质量能圆满达成目标，我单位将很好服从于总包组织安排，主动主动和各二次精装单位配合，全力处理和精装配合需专业处理各类问题。针对以配合要素采取以下具体方法：
1）对于井中管道施工
本专业将依据总包进度计划提前将管井之中管道施工完成。不影响土建墙体砌筑。对于机房设备本专业依据设备进场计划及设备外形尺寸提前提供运输通道及设备预留洞尺寸方便预留，而不影响整体机房砌筑。
2）对屋顶设备管道安装我们将依据总包进度计划在土建做外饰面或防水之前安装设备管道支架。依据图纸及规范首先预埋，预防破坏外饰面或屋顶防水。
3）和精装交叉配合施工过程中会出现很多相关成品保护问题。对于阀门或其它不能乱动地方做出显著警示标志。服从和总包管理制度，办理对应出入证。在进入装修完地面施工时梯子要有软地保护，轻拿轻放不能用力过猛。施工过成中若出现安装矛盾地方在经过协商后在施工。不能乱拆乱动吊顶龙骨。
五 施工布署
（一）管理目标
1、质量目标：优良。
1、 工期目标：.4.11开工
2、 工程管理目标：规范化、标准化、程序化项目管理。
（二）施工进度安排
详见施工进度计划
（三）关键施工机具
序号
名称
数量
序号
名称
数量
1
套丝机
2台
6
压力案子
6套
2
电焊机
10台
7
弯管器
4把
3
砂轮切割机
4台
8
气焊
6套
4
台钻
1台
9
手把钻
4把
5
电锤
6把
10
打压泵
2台
（四）劳动力组织
为优质完成本工程施工任务，我企业在确保劳动力数量同时，选派素质高、含有类似工程施工经验整建制队伍作为本工程主攻力量，施工队伍由项目经理统一指挥、协调。见劳动力计划表。
六 质量确保方法
（一）总则
1、建立可靠质量确保体系
依据我企业质量方针，本工程具体实施中，我企业将利用优异技术、科学管理、严谨作风，精心组织、精心施工，以优质产品满足业主要求。本企业已经过了ISO-9002质量体系认证，并建立了本企业《质量确保手册》，对各项工作实施规范化管理，加强了质量管理基础工作，使企业对工程质量确保能力显著提升。
2、建立组织确保体系
1、 建立项目经理承包制，落实质量责任制，使责权利相统一，把工程质量和经济效益挂钩，项目经理对工程进行全方面领导，对质量全方面负责，是质量第一责任者，项目技术责任人代表项目经理对质量工作进行具体管理，是质量第二责任者。建立由项目经理领导，项目技术责任人中间控制，责任工程师、质检员基层检验三级管理系统。

2、加强质量意识教育，树立“百年大计，质量第一”思想，使每个施工人员意识到质量、效益是企业生命，只有发明优质工程，提升经济效益，提供优质服务，才能提升本身竞争力。
3、严格试验计量管理，使各项和工程质量相关工作得到有效控制。
4、建立一整套行之有效质量管理制度
1）质量否决制：坚持质量一票否决制，管理人员所负责质量方面出了问题，扣发奖金；施工分项没有达成要求标准，不予拨付工程款、工程量不得确定；质量没把握，不得继续施工。
2）坚持样板制：全部工序施工前，必需先做样板，经各相关人员验收合格后，方可进行工序大面积施工。
3）坚持三检制：班组要设自检员，施工队设专检人员，每道工序全部要坚持自检、互检、交接检，不然不得进行下道工序。
4）坚持方案先行制：每项工作必需有实用有效书面技术方法，不然不得施工。
5）坚持审核制：每一项工作最少一个人进行审核，尤其对技术方法及施工实施，必需多道把关、双重保险。
6）坚持标准化制：对工作做法，日常工作程序要制订标准，做到事事有标准，人人按标准。
7）坚持质量目标管理制：依据本工程质量目标为市优长城杯，制订本单位分部、分项工程质量目标，确保质量总目标顺利实现。
（二）质量确保方法
1、严格根据施工工艺标准施工。严格工序管理，坚持自检、互检、交接检，作好隐蔽、预检工作。
2、严格作业指导书制度。为了确保工程质量，在每道工序进行之前均要由责任工程师制订作业指导书，明确作业条件、操作工艺、质量标准和成品保护方法等内容并对施工班组进行交底。
3、实施工序质量否决权，不合格工序果断返工。
4、在关键部位建立质量管理点，开展ＱＣ活动，向科学管理要质量。
质量管理点明细以下表：
序号
单位工程名称
质量管理点
质量要求
责任人
1.
金业大厦
套管安装
符合规范要求，位置正确标高正确，填料密实。
管道责任工程师
2.
金业大厦
管道坡度控制
符合设计及规范要求，严禁倒坡。
管道责任工程师
3.
金业大厦
管道支架设置
符合规范及设计要求，设置牢靠可靠美观
管道责任工程师
4.
金业大厦
管道保温
保温材料种类、规格符合设计要求。
管道责任工程师
5、建立高效灵敏质量信息反馈系统。在施工过程中，我们建立以项目经理为中心，以专业管理人员、施工队、业主、监理及工程质量监督站为节点信息反馈系统，发觉问题立即处理，以确保工程质量。
（三）质量检验及验收
1、做好分项工程质量验评工作。
2、全部原材料，半成品必需有合格证（材质证实）或检验汇报，全部原材料均由我企业物资部统一采购。
3、全部隐蔽统计必需经业主、监理、企业相关单位验收签字认可，才能组织下道工序施工。
4、加强成品、半成品保护工作。
5、技术资料对工程质量含有否决权，所以技术资料必需齐全、完整、立即、真实交圈。
6、严格实施企业对工程质量奖罚要求，以经济手段促进和确保工程质量全方面提升。
7、资料管理
1）依据政府相关建筑工程质量资料要求进行资料填写和管理。
2）由现场各专业责任工程师负责各专业施工资料搜集和整理。
3）工程技术资料随施工进度立即整理，按专业系统分类，认真进行填写。做到字迹清楚，项目齐全，统计正确、真实，且无未了事项，所需表格一律按要求建档。
4）技术资料做到真实地反应工程实际情况，确保完整、正确，由各级施工技术责任人审核。
七 安全管理
（一）安全管理目标
杜绝重大伤亡事故、因工死亡责任指标为零；
因工负伤频率千分之六以下，其中重伤事故频率万分之四以下；
杜绝急性中毒事故；
杜绝重大机械事故；
（二） 安全管理
1 安全管理
1）项目经理部负责现场安全生产工作，严格遵照施工组织设计和施工技术方法要求相关安全方法组织施工。
2）在施工过程中对微弱部位、步骤要给予关键控制。
3）对安全生产设施进行必需、合理投入。关键劳动防护用具必需购置定点厂家认定产品。施工人员应熟知本工种安全技术操作规程，正确使用个人防护用具，采取安全防护方法。
4）分析安全难点，确定安全管理难点。在每个特殊施工阶段开始之前，应依据现场实际条件及施工方法估计施工安全难点和事故隐患，确定管理点和预控方法。
5）认真实施安全技术交底制度、班前检验制度、特种作业人员年审制度、安全隐患否决制度。
6）建立安全管理制度
a安全技术交底制：依据安全方法要求和现场实际情况，各级管理人员需亲自逐层进行书面交底。
b班前检验制：专业责任工程师必需督促和检验施工方对安全防护方法是否进行了检验。
c对大中型机械设备应设置专员负责，并制订专门使用、管理、维护方法。
d实施周一安全活动制，经理部每七天一要组织全体工人进行安全教育，对上一周安全方面存在问题进行总结，对本周安全关键和注意事项作必需交底。
e定时检验和隐患整改制：经理部每七天要组织一次安全生产检验，对查出安全隐患必需定方法、定时间、定人员整改，并作好安全隐患整改消项统计。
f管理人员和特种作业人员实施年审制，每十二个月由企业统一组织进行，加强施工管理人员安全考评，增强安全意识，避免违章指挥。
g实施安全生产奖罚制和事故汇报制。
h危急情况停工制：一旦出现危及职员生命财产安全险情，要立即停工，同时立即汇报企业，立即采取方法排除险情。
i持证上岗制：特殊工种必需持有上岗操作证，严禁无证操作。
2 电气安全技术方法
1)施工现场和生产中使用手持电动设备必需设置漏电保护装置。
2)施工现场电工必需持证上岗，必需实施用电安全操作规程。现场临电设施必需由专职电工进行运行维护，严禁非电工接、拆线路及操作开关，如因非电工操作造成人员伤害及财产损失，由其本人或单位负责。
严禁拆改电气设备，任何人不得强令电工违章作业。
3)严格实施国家施工现场临时用电安全技术规范，施工用电采取TN—S接零三相五线制供电系统。全部机具必需达成三级控制两极漏电保护，实施“一机一闸”制，每台设备应有各自开关箱，严禁用一台电气开关控制多台用电设备，设备开关箱内漏电保护器额定动作电流不得大于30MA，额定漏电动作时间不得大于0.18秒。施工现场配电箱内必需有专用零线端子（N）、接地端子（PE）。
3)施工现场安全技术方法
a施工组织设计中必需明确安全技术方法，不然不得施工。
b施工现场应有排水沟，堆放材料要考虑消防车进入。
c施工现场一切洞口、过道、出入口均应设置有效防护。
d进入施工现场必需戴安全帽，严禁穿拖鞋或光脚，在无防护设施高空施工时必需系安全带，严禁酒后操作。
e加强以电、气焊作业，氧气、乙炔及其它易燃、易爆物管理，氧气瓶和乙炔瓶间距应大于10米，立即清除施焊点周围易燃物，并设专员看火，备好消防用具，杜绝火灾事故发生。
f使用电气焊时要有操作证，并清理好周围易燃易爆物品，配置好消防器材，并设专员看火。
g 线路上严禁带负荷接电断电，并严禁带电操作。
h 熔化焊锡、锡块，工具要干燥，预防爆溅。
i 高空作业所用梯子应常常检验是否牢靠，安放靠梯时，其坡度不得超出50-70度，梯顶端应固着在建筑物上，底脚应设防滑段，或下边应有专员扶梯。
j 在梯子或脚手板上使用管钳进行管道及零件安装时，须一手握住管子，一手握住钳柄操作，不可双手握钳柄，预防滑脱发生危险。
八 消防保卫方法
1.落实以“以防为主，防消结合”消防方针，结合施工中实际情况，加强领导，组织落实，建立防火责任制。建立消防、保卫制度，确保施工安全。作好施工现场平面管理，对易燃物品存放要设管理专员负责保管，远离火源。
2.成立防火领导小组，由项目经理任组长，由安全员及责任工程师任组员，配置消防器材、设施，常常检验，发觉隐患立即上报处理，现场施工作业，设备、材料堆放不得占用或堵塞消防道路。
3.施工中电气设施安装、维修，均由正式电工负责。严禁私自拉照明线、点电炉，避免电气引发火灾事故。
4. 严格实施现场用火制度，电、汽焊用火前须办理用火证，并设专员看火，配置消防器具。
5. 施工中消防管道，设施和其它工程发生冲突时施工人员不得私自处理更改，应立即请示上级和设计单位，经同意后方可更改。
6. 仓库、现场实施二十四小时消防值班制度，配置足够消防器材不准设置炉灶，不准吸烟，不准点油灯和蜡烛，不准任意拉电线，不准无关人员入库。
7. 施工人员严格实施现场消防制度及上级相关要求。
九 文明施工方法
1、 多种材料码放位置符合要求，码放高度应符合安全要求。
2、 施工现场责任区要分片包干，健全岗位责任制。
3、 尽可能降低施工噪音，加强施工现场管理，科学合理组织施工，预防扰民。
4、 对施工现场产生污物、污水采取妥善处理方法。对施工产生垃圾立即进行清扫、集中处理、集中搬运。
5、 施工人员在施工完成后，须做到工完场清，保持现场清洁整齐。
6、 在施工人员中加强文明施工宣传，培养良好文明习惯，树立现代建筑工人文明形象。

xx大厦
给排水系统施工方案

编制人：x
审核人：
编制日期：.8.5
编制单位：中建一局
