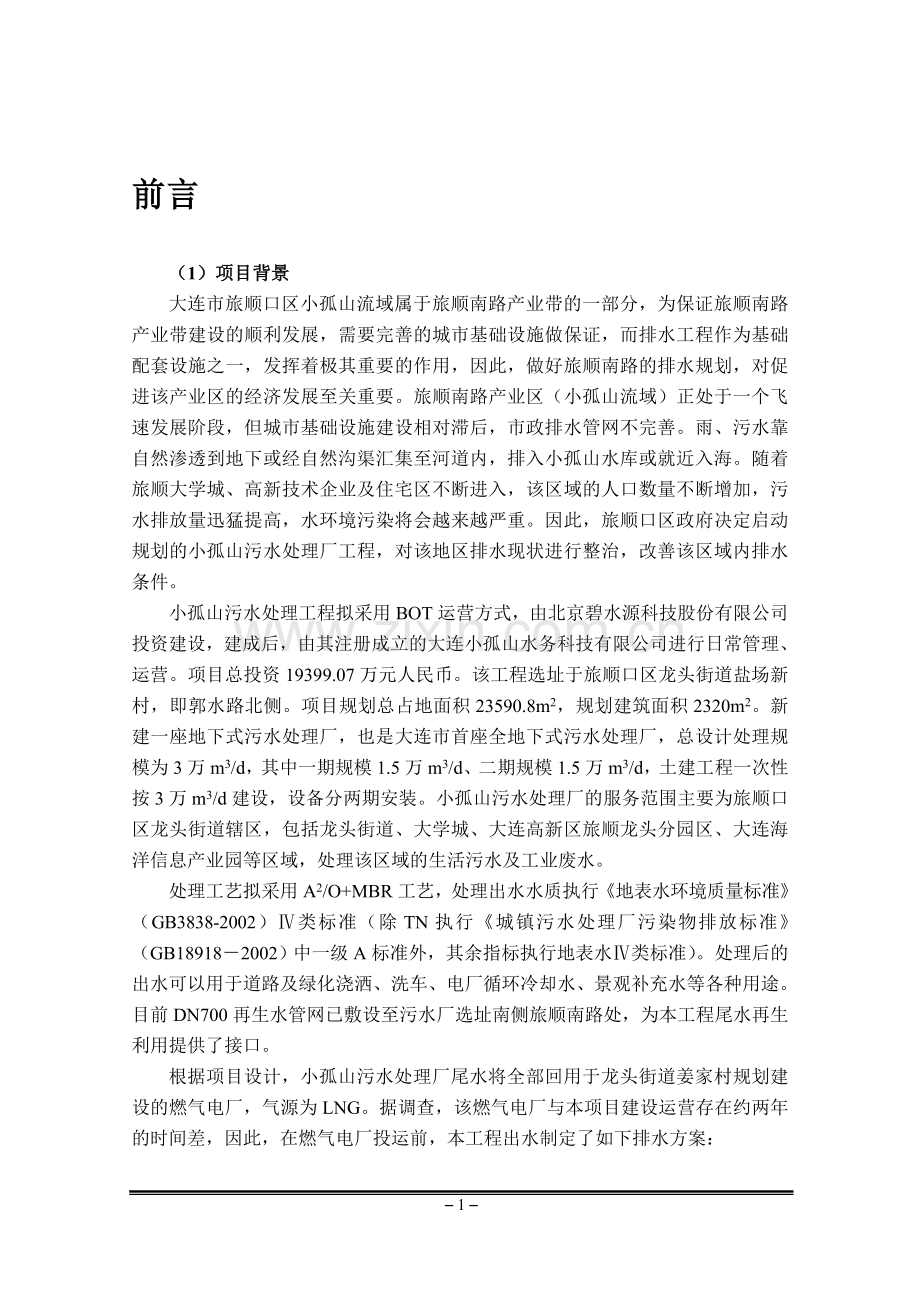

大连旅顺小孤山污水处理厂工程环境影响评价报告.doc_第1页
第1页 / 共102页

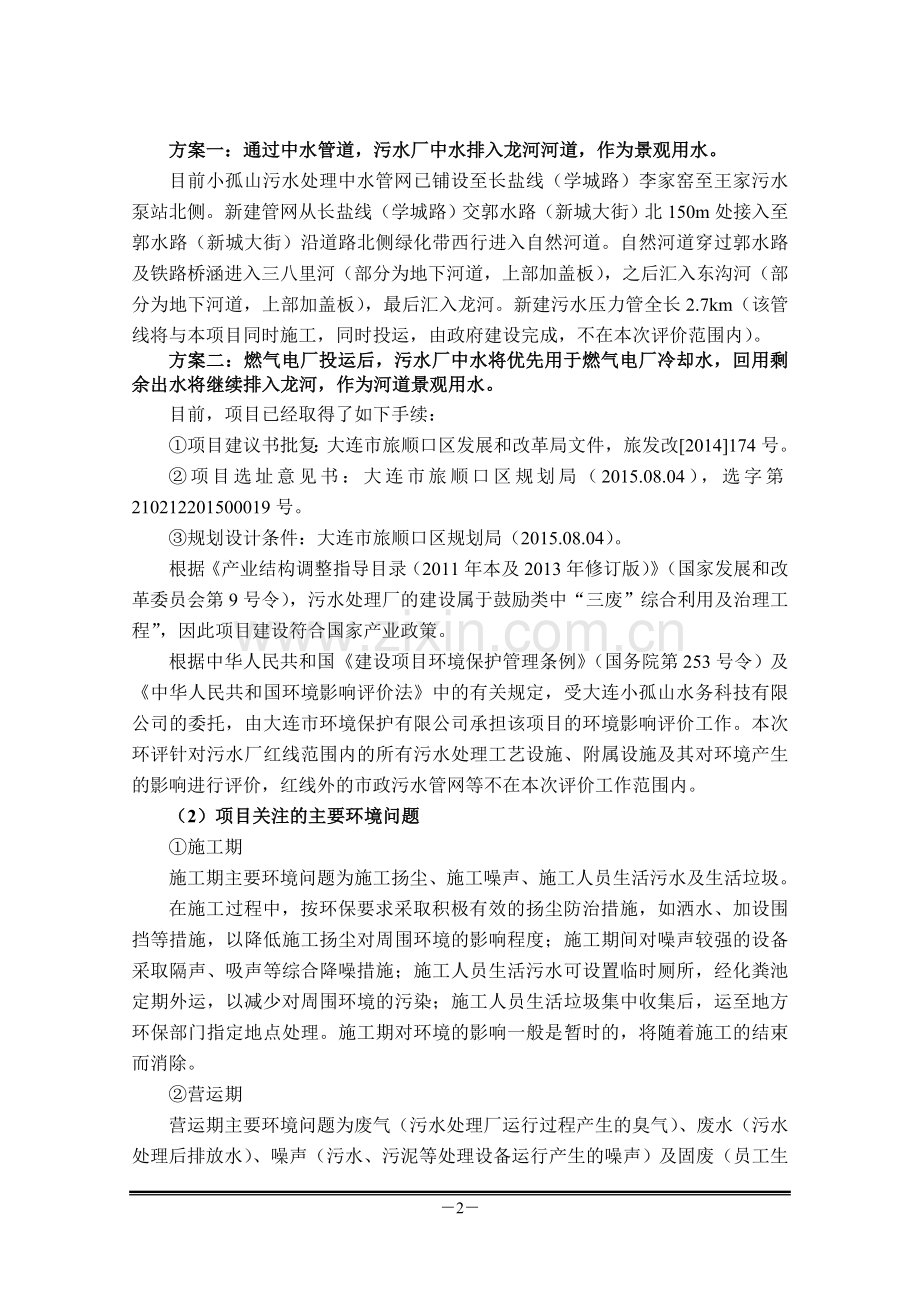

大连旅顺小孤山污水处理厂工程环境影响评价报告.doc_第2页
第2页 / 共102页
大连旅顺小孤山污水处理厂工程环境影响评价报告.doc_第3页
第3页 / 共102页
大连旅顺小孤山污水处理厂工程环境影响评价报告.doc_第4页
第4页 / 共102页
大连旅顺小孤山污水处理厂工程环境影响评价报告.doc_第5页
第5页 / 共102页
点击查看更多>>
资源描述

1、前言(1)项目背景 大连市旅顺口区小孤山流域属于旅顺南路产业带的一部分,为保证旅顺南路产业带建设的顺利发展,需要完善的城市基础设施做保证,而排水工程作为基础配套设施之一,发挥着极其重要的作用,因此,做好旅顺南路的排水规划,对促进该产业区的经济发展至关重要。旅顺南路产业区(小孤山流域)正处于一个飞速发展阶段,但城市基础设施建设相对滞后,市政排水管网不完善。雨、污水靠自然渗透到地下或经自然沟渠汇集至河道内,排入小孤山水库或就近入海。随着旅顺大学城、高新技术企业及住宅区不断进入,该区域的人口数量不断增加,污水排放量迅猛提高,水环境污染将会越来越严重。因此,旅顺口区政府决定启动规划的小孤山污水处理厂工

2、程,对该地区排水现状进行整治,改善该区域内排水条件。小孤山污水处理工程拟采用BOT运营方式,由北京碧水源科技股份有限公司投资建设,建成后,由其注册成立的大连小孤山水务科技有限公司进行日常管理、运营。项目总投资19399.07万元人民币。该工程选址于旅顺口区龙头街道盐场新村,即郭水路北侧。项目规划总占地面积23590.8m2,规划建筑面积2320m2。新建一座地下式污水处理厂,也是大连市首座全地下式污水处理厂,总设计处理规模为3万m3/d,其中一期规模1.5万m3/d、二期规模1.5万m3/d,土建工程一次性按3万m3/d建设,设备分两期安装。小孤山污水处理厂的服务范围主要为旅顺口区龙头街道辖区

3、,包括龙头街道、大学城、大连高新区旅顺龙头分园区、大连海洋信息产业园等区域,处理该区域的生活污水及工业废水。处理工艺拟采用A2/O+MBR工艺,处理出水水质执行地表水环境质量标准(GB3838-2002)类标准(除TN执行城镇污水处理厂污染物排放标准(GB189182002)中一级A标准外,其余指标执行地表水类标准)。处理后的出水可以用于道路及绿化浇洒、洗车、电厂循环冷却水、景观补充水等各种用途。目前DN700再生水管网已敷设至污水厂选址南侧旅顺南路处,为本工程尾水再生利用提供了接口。根据项目设计,小孤山污水处理厂尾水将全部回用于龙头街道姜家村规划建设的燃气电厂,气源为LNG。据调查,该燃气电

4、厂与本项目建设运营存在约两年的时间差,因此,在燃气电厂投运前,本工程出水制定了如下排水方案:方案一:通过中水管道,污水厂中水排入龙河河道,作为景观用水。目前小孤山污水处理中水管网已铺设至长盐线(学城路)李家窑至王家污水泵站北侧。新建管网从长盐线(学城路)交郭水路(新城大街)北150m处接入至郭水路(新城大街)沿道路北侧绿化带西行进入自然河道。自然河道穿过郭水路及铁路桥涵进入三八里河(部分为地下河道,上部加盖板),之后汇入东沟河(部分为地下河道,上部加盖板),最后汇入龙河。新建污水压力管全长2.7km(该管线将与本项目同时施工,同时投运,由政府建设完成,不在本次评价范围内)。方案二:燃气电厂投运

5、后,污水厂中水将优先用于燃气电厂冷却水,回用剩余出水将继续排入龙河,作为河道景观用水。目前,项目已经取得了如下手续:项目建议书批复:大连市旅顺口区发展和改革局文件,旅发改2014174号。项目选址意见书:大连市旅顺口区规划局(2015.08.04),选字第210212201500019号。规划设计条件:大连市旅顺口区规划局(2015.08.04)。根据产业结构调整指导目录(2011年本及2013年修订版)(国家发展和改革委员会第9号令),污水处理厂的建设属于鼓励类中“三废”综合利用及治理工程”,因此项目建设符合国家产业政策。根据中华人民共和国建设项目环境保护管理条例(国务院第253号令)及中华

6、人民共和国环境影响评价法中的有关规定,受大连小孤山水务科技有限公司的委托,由大连市环境保护有限公司承担该项目的环境影响评价工作。本次环评针对污水厂红线范围内的所有污水处理工艺设施、附属设施及其对环境产生的影响进行评价,红线外的市政污水管网等不在本次评价工作范围内。(2)项目关注的主要环境问题施工期施工期主要环境问题为施工扬尘、施工噪声、施工人员生活污水及生活垃圾。在施工过程中,按环保要求采取积极有效的扬尘防治措施,如洒水、加设围挡等措施,以降低施工扬尘对周围环境的影响程度;施工期间对噪声较强的设备采取隔声、吸声等综合降噪措施;施工人员生活污水可设置临时厕所,经化粪池定期外运,以减少对周围环境的

7、污染;施工人员生活垃圾集中收集后,运至地方环保部门指定地点处理。施工期对环境的影响一般是暂时的,将随着施工的结束而消除。营运期营运期主要环境问题为废气(污水处理厂运行过程产生的臭气)、废水(污水处理后排放水)、噪声(污水、污泥等处理设备运行产生的噪声)及固废(员工生活垃圾、污水处理过程中产生的格栅渣、沉砂、污泥等固体废弃物)等。本项目根据地势,采取地下式建设形式。除综合楼和门卫外,其余生产性建、构筑物均集约化布置于全地下箱体内。集约化构筑物顶部设有天窗(即采光廊道),天窗仅有采光功能,不开启,无通风功能。污水厂运行过程产生的臭气经离子除臭装置处理后,集中引风自15m高的通风管道排放到大气中;工

8、作人员定期对污水处理装置进行检查和维修,使其始终处于正常工作状态;采用两路10KV电源进线,防止停电造成运转事故,在污水处理厂出水口处设置在线COD、NH3-N等测定仪,对出水水质进行在线监控,一旦发现出水水质不达标,立即采取相应措施。污水、污泥等处理设备尽可能选用低噪声设备,对噪声超标设备采用隔声、消声、减振等降噪措施。生活垃圾全部袋装化,由环卫部门统一收集处理,营运后产生的栅渣、沉砂集中收集后送至生活垃圾填埋场;浓缩脱水后污泥饼运送至大连夏家河污泥处理厂进行最终处置。 采取上述治理措施后,项目建设及营运过程中产生的废气、废水、噪声均能做到达标排放,固体废物可得到妥善处理。1. 总论1.1

9、评价原则及目的本次评价贯彻执行“污染物总量控制”、“达标排放”的原则,采用收集资料与现场调查相结合的方法,掌握拟建污水处理厂周围地区环境现状概况。通过对污水处理厂建设营运后的工程分析,预测污染物达标情况,针对其可能存在的主要环境问题及主要污染物的总量情况,提出技术可行、经济合理的污染防治对策与建议,从环境保护角度对建设项目的可行性做出结论,为环境管理部门进行决策和管理提供科学依据。1.2 评价依据1.2.1 国家及地方法律、法规略1.2.2 技术导则及规范(1)环境影响评价技术导则 总纲(HJ 2.1-2011);(2)环境影响评价技术导则 大气环境(HJ 2.2-2008);(3)环境影响评

10、价技术导则 地面水环境(HJ/T 2.3-93);(4)环境影响评价技术导则 地下水环境(HJ610-2011);(5)环境影响评价技术导则 声环境(HJ 2.4-2009);(6)环境影响评价技术导则 生态影响(HJ 19-2011);(7)室外排水设计规范(GB50014-2006)(2014年版)。1.2.3 相关规划(1)大连市城市总体规划(20092020); (2)大连市环境保护总体规划(2008-2020);(3)旅顺城市总体规划(1999-2020)(2002年补充规划说明);(4)旅顺“十二五”规划纲要(2011)。1.2.4 其他资料(1)项目建议书批复:大连市旅顺口区发展

11、和改革局文件,旅发改2014174号;(2)项目选址意见书:大连市旅顺口区规划局(2015.08.04),选字第210212201500019号;(3)规划设计条件:大连市旅顺口区规划局(2015.08.04);(4)大连旅顺小孤山污水处理厂工程可行性研究报告(上海市政工程设计研究总院(集团)有限公司,2015年9月);(5)建设单位与大连市环境保护有限公司签订的技术合同(2015年9月);(6)建设单位提供其他技术资料。1.3 环境影响因素识别及评价因子筛选1.3.1 环境影响因素识别为确定并突出评价重点,根据项目开发的性质、内容及规模对工程实施过程中及实施后对区域环境产生的影响进行识别。识

12、别结果见表1.1。表1.1 主要污染源及污染因子统计项目污染源影响因子大气环境施工期施工作业扬尘运输车辆尾气生产运营期污水厂运行过程臭气、NH3、H2S员工生活-食堂含油烟废气声环境施工期施工作业施工机械噪声施工材料运输交通噪声生产运营期污水厂运行过程设备运行噪声污泥等运输交通噪声水环境施工期施工废水COD、SS、动植物油、氨氮等施工人员生活污水生产运营期污水厂尾水COD、SS、氨氮、总磷员工生活污水固体废弃物施工期施工作业建筑垃圾、生活垃圾生产运营期污水厂运行过程格栅渣、沉砂、污泥、废弃膜等员工生活生活垃圾1.3.2 评价因子筛选通过分析识别,初步筛选本工程的各项评价因子见表1.2。表1.2

13、 评价因子环境要素现状评价因子影响预测因子总量控制因子大气NH3、H2S、臭气NH3、H2S-地表水pH、溶解氧、高锰酸盐指数、COD、BDD5、总氮、氨氮(以N计)、总磷(以P计)、铜、锌、氟化物、汞、镉、硒、六价铬、铅、挥发酚类、石油类、阴离子表面活性剂、硫化物、总大肠菌群COD、NH3-N、T-PCOD、NH3-N噪声厂界噪声(Leq声级)厂界噪声(Leq声级)-土壤pH、镉、汞、砷、铜、铅、铬、锌、镍-1.4 环境功能区划及环境评价标准1.4.1 环境功能区划1.4.1.1 环境空气功能区划根据大连市人民政府文件大连市人民政府办公厅关于调整大连市环境空气质量功能区区划的通知,该项目所在

14、区域属于二类区,大连市环境空气质量功能区划图见图1.1。1.4.1.2 环境噪声功能区划根据旅顺口区“旅顺口区环境噪声标准适用区划调整方案”(2006.9),该区域属1类标准适用区。旅顺口区环境噪声标准区划见图1.2。1.4.1.3 地表水功能区划根据大连市近岸海域、地面水环境功能区区划及管理(大政发1996113号),小孤山水库属于小(一)类,总库容515万m3,现状为类,区划目标类。区域内的小孤山河未进行功能区划分。1.4.1.4 大连市饮用水水源保护区区划(1)省控根据辽宁省环境保护厅,辽环发201034号文,“关于大连市饮用水水源保护区区划方案的批复”,小孤山水库不在该保护区内。大连市

15、饮用水水源保护区区划详见图1.3。(2)市控小孤山水库属于大连市饮用水源备用水源。严格控制区为从水库大坝坝顶路面起,西至龙头街道王家村东侧(东经1211815,北纬385028),沿水库正常水位线15.00米等高线外侧水平距离200米(不超过分水岭脊线)范围内的水体、陆地。面积2.69平方公里。一般控制区上游流域分水岭范围内的汇水区域。面积26平方公里。小孤山水库饮用水源保护区区划图见图1.4。本项目排水不在该保护区范围内。1.4.1.5 海域功能区划辽宁省环保局“关于大连市近岸海域环境功能区划调整的复函”(辽环函2006157号),塔河湾属于二类海域,龙河入海口处属于四类海域,大连市近岸海域

16、功能区划图见图1.5。1.4.2 环境质量标准1.4.2.1 环境空气质量标准H2S和NH3参照工业企业设计卫生标准(TJ36-79)中的居住区大气有害物最高允许浓度限值,具体标准限值见表1.3。19图1.1 大连市环境空气质量功能区区划图图1.2 旅顺口区环境噪声功能区区划图图1.3 大连市饮用水水源保护区区划图(省控)图1.4 小孤山水库饮用水源保护区区划图(市控)图1.5 辽宁省大连市近岸海域环境功能区区划图(2006.5)表1.3 环境空气质量标准 单位:mg/m3特征污染物工业企业设计卫生标准(TJ36-79)居住区大气中有害物质的最高容许浓度氨(NH3)一次值最高允许浓度0.20硫

17、化氢(H2S)一次值最高允许浓度0.01嗅阈值浓度:NH3:0.60;H2S:0.0121.4.2.2 地表水环境质量标准中华人民共和国地表水环境质量标准(GB3838-2002),具体见表1.4。略1.4.2.3 地下水环境质量标准地下水质量标准(GB/T14848-93)标准限值见表1.5。略1.4.2.4 声环境质量标准该区域声环境质量执行中华人民共和国声环境质量标准(GB3096-2008)中1类功能区标准,具体见表1.6。略1.4.3 污染物排放标准1.4.3.1 大气污染物排放标准无组织废气硫化氢、氨、臭气执行城镇污水处理厂污染物排放标准(GB18918-2002)厂界(防护带边缘

18、)废气排放最高允许浓度(二级标准),具体数值见表1.7。表1.4 厂界(防护带边缘)废气污染物最高排放浓度 单位:mg/m3污染物氨(NH3)硫化氢(H2S)臭气浓度排放浓度1.50.0620(无纲量)有组织废气所有产臭单元(粗格栅/污水提升泵站、细格栅及曝气沉砂池、A2/O生物反应池及膜池、污泥储泥池及污泥脱水机房),臭气通过送风管道输送进入离子除臭装置内,处理后的气体通过15m高排气筒有组织排放。废气排放执行中华人民共和国恶臭污染物排放标准(GB14554-93)中“恶臭污染物排放标准值”,具体见表1.8。表1.5 恶臭污染物排放标准值序号控制项目排气筒高度,m排放量,kg/h1氨(NH3

19、)154.92硫化氢(H2S)150.333臭气浓度152000(无量纲)食堂烹饪产生的含油烟废气食堂烹饪燃烧液化气产生的含油烟废气参照中华人民共和国饮食业油烟排放标准(GB18483-2001),见表1.9、1.10。略1.4.3.2 污水厂入水标准本工程污水厂服务范围内的污水由生活污水与少量的工业废水(以机加工企业为主,并有少量的食品加工企业)组成,污水水质同城市生活污水较为类似,由此确定本工程旅顺小孤山污水处理厂的进水水质如表1.11所示。表1.6 旅顺小孤山污水处理厂设计进水水质表污染物数值单位CODCr500mg/LBOD5150mg/LSS200mg/LTN50mg/LNH3-N4

20、0mg/LTP4.0mg/LpH69无量纲1.4.3.3 污水厂出水标准根据辽宁省污水综合排放标准(DB21/1627-2008)第4.2.1条规定,“省辖市规划城市中心区的城镇污水处理厂及国家、省、市级的各类工业园区(开发区)污水处理厂的出水执行城镇污水处理厂污染物排放标准(GB18918-2002)一级标准中的A标准”。结合国家对新建污水处理厂的排放要求,以及项目所在区域的实际情况,确定本项目出水水质执行地表水环境质量标准(GB3838-2002)中类标准(除TN执行城镇污水处理厂污染物排放标准(GB189182002)中一级A标准外,其余指标执行地表水类标准),详见表1.12。表1.7

21、本工程尾水排放标准 单位:mg/L(pH值除外)序号基本控制项目本工程地表水类1化学需氧量(COD)302生化需氧量(BOD5)63悬浮物(SS)104总氮(以N计)15(“一级A标准”)5氨氮(以N计)1.56总磷(以P计)2005年12月31日前建设的0.32006年1月1日建设的0.37pH698粪大肠杆群数/(个/L)103近期,本工程出水将作为龙河河道景观用水,排入龙河,因此,将本工程出水水质指标与城市污水再生利用-景观环境用水水质(GB18921-2002)中的排入河道指标进行比较,均优于该指标,对比结果详见表1.13。表1.8 本工程尾水排放标准与景观水指标对比结果 单位:mg/

22、L(pH值除外)序号基本控制项目本工程地表水类城市污水再生利用-景观环境用水水质(GB18921-2002)中的排入河道指标1化学需氧量(COD)30-2生化需氧量(BOD5)6103悬浮物(SS)10204总氮(以N计)15(“一级A标准”)155氨氮(以N计)1.556总磷(以P计)2005年12月31日前建设的0.31.02006年1月1日建设的0.37pH69698粪大肠杆群数/(个/L)10310000由上表可知,本工程出水各指标可以满足城市污水再生利用-景观环境用水水质(GB18921-2002)中的排入河道指标。1.4.3.4 噪声执行标准施工期执行中华人民共和国建筑施工场界环境

23、噪声排放标准(GB12523-2011),具体见表1.14。略营运期执行中华人民共和国工业企业厂界环境噪声排放标准(GB12348-2008)中1类区标准,即昼间55dB(A),夜间45dB(A)。1.4.3.5 固体废物项目脱水后的污泥送往大连夏家河污泥处理厂,固体废弃物按城镇污水处理厂污染物排放标准(GB18918-2002)中的污泥控制标准执行。城镇污水处理厂的污泥应进行稳定化处理,稳定化处理后应达到污泥稳定化指标。城镇污水处理厂的污泥应进行污泥脱水处理,脱水后污泥含水率应小于80。一般固体废物执行一般工业固体废物贮存、处置场污染控制标准(GB18599-2001,2013年修改稿)。1

24、.5 评价工作等级及评价范围1.5.1 大气环境评价(1)评价等级略。(2)评价范围大气环境影响评价范围为以建设项目为中心,边长为2.5km的矩形区域,具体的评价范围见图1.6。图1.6 建设项目地理位置及大气评价范围图1.5.2 水环境评价1.5.2.1 地面水略1.5.2.2 地下水略1.5.3 噪声评价略1.6 周围环境概况项目选址于旅顺口区龙头街道盐厂新村内,新城大街(原郭水路)北侧,小孤山水库下游,其周围具体环境概况如下:北侧:为山坡,隔山坡地,为小孤山水库及其拦水闸坝。本工程红线距离其闸坝约200m,地下污水处理构筑物距离其闸坝约215m。东侧:为空地,隔空地为小孤山河道(此段为自

25、然河道,未经人工改造),本项目红线距离小孤山河道约100m,本项目地下污水处理构筑物距离河道约120m,臭气治理装置排气筒距离河道约140m。东南侧:隔空地为狮虎园,狮虎园往南,隔新城大街(即原郭水路)为蓝湾小区,隔蓝湾小区为旅顺南路,再往南为塔河湾浴场。狮虎园以东,隔小孤山河道,为龙湖在建地产项目。本项目红线距离狮虎园约105m,本项目地下污水处理构筑物距离狮虎园约200m,臭气治理装置排气筒距离狮虎园约240m。本项目红线距离新城大街约345m,本项目地下污水处理构筑物距离新城大街约430m,臭气治理装置排气筒距离新城大街约475m。本项目红线距离蓝湾小区约385m,本项目地下污水处理构筑

26、物距离蓝湾小区约480m,臭气治理装置排气筒距离蓝湾小区约515m。本项目红线距离塔河湾浴场约1200m,本项目地下污水处理构筑物距离塔河湾浴场约1300m,臭气治理装置排气筒距离塔河湾浴场约1350m。本项目红线距离龙湖地产在建项目约370m,本项目地下污水处理构筑物距离龙湖地产在建项目约400m,臭气治理装置排气筒距离龙湖地产在建项目约420m。南侧:隔空地,为蓝山小区。蓝山小区内目前建有一座幼儿园。本项目红线距离蓝山小区边界约110m,本项目地下污水处理构筑物距离蓝山小区约200m,臭气治理装置排气筒距离蓝山小区约260m。本项目红线距离蓝山小区最近住宅约200m,本项目地下污水处理构筑

27、物距离蓝山小区最近住宅约270m,臭气治理装置排气筒距离蓝山小区最近住宅约345m。本项目红线距离蓝山幼儿园约150m,本项目地下污水处理构筑物距离蓝山幼儿园约210m,臭气治理装置排气筒距离蓝山幼儿园约300m。西南侧:紧邻项目红线约10m为私人开设的室内钓鱼场(由蔬菜大棚改造),该钓鱼场距离本项目地下污水处理构筑物约100m。据调查,该钓场属于无证钓场,私人开设,无工商等相关注册手续。西侧:为山坡。项目及周围环境实景图片见图1.7,周围环境概况示意图见图1.8。 项目选址处空地 新城大街南侧的蓝湾小区 东南侧的狮虎园 东侧的小孤山河道及在建的龙湖地产 南侧的蓝山小区 西南侧由蔬菜大棚改造的

28、室内钓场 南侧改造后的小孤山景观河道 小孤山水库拦水坝 图1.7 本项目及周边环境实景图片(拍摄时间:2015年9月)图1.8 本项目及周边环境概况示意图1.7 环境控制与保护目标具体保护目标见表1.17。表1.9 本工程附近主要保护目标序号名称方位最近距离(m)敏感类别本项目红线地下污水处理构筑物臭气治理装置排气筒1小孤山水库北200215230水质2小孤山河道东100120140水质3狮虎园东南105200240大气4蓝湾小区东南385480515大气5塔河湾海域东南120013001350水质6龙湖地产在建项目东南370400420大气7蓝山小区边界南110200260大气、噪声8蓝山住

29、宅南2002703459蓝山幼儿园南1502103002. 拟建工程概况2.1 基本概况项目名称:大连旅顺小孤山污水处理厂工程建设性质:新建建设单位:大连小孤山水务科技有限公司项目总投资:19399.07万元人民币。建设地点:位于大连市旅顺口区龙头街道盐场新村,郭水路以北,小孤山水库以南的空地,具体地理位置见图1.6。建设规模:新建一座地下式污水处理厂,项目总占地面积23590.8m2,规划建筑面积2320m2。设计处理总规模为3万m3/d,一期规模1.5万m3/d、二期规模1.5万m3/d,土建工程一次性按3万m3/d建设,设备分两期安装。处理工艺:本工程拟选择A2/O+MBR工艺。排放标准

30、:本项目出水水质执行地表水环境质量标准(GB3838-2002)中类标准(除TN执行城镇污水处理厂污染物排放标准(GB189182002)中一级A标准外,其余指标执行地表水类标准)。尾水排放去向:近期,燃气电厂投运前,借助政府为本项目修建的中水管道,污水厂中水排入龙河河道,作为景观用水。燃气电厂投运后,污水厂中水优先用于燃气电厂冷却水,回用剩余排入龙河,作为景观用水。评价内容:本次环评仅对污水处理厂工程(3.0万m3/d)红线范围内的所有污水处理工艺设施、附属设施、管网、厂平、照明、绿化以及项目所需要的生产、生活设备设施等进行评价,不含红线外管网工程评价。项目用地:工程场地的大致高程为12.0

31、20.0m,呈西高东低、北高南低的态势。用地范围内,由东北-西南方向,一条66KV高压线穿过本项目,高压线保留,本项目地下污水处理构筑物与高压线中心线的距离约19m,满足规范要求。2.2 项目建设内容2.2.1 厂区平面布置本项目根据地势,采用地下式建设形式。除综合楼和门卫外,其余生产性建、构筑物均集约化布置于全地下箱体内(平面尺寸115m56m)。集约化构筑物位于用地范围的北部位置,综合楼位于厂区南部,建构筑物周边均有道路环通。集约化构筑物上部为绿地及景观设施,下部为箱体厂房(其中包括粗格栅及进水泵房、细格栅及曝气沉砂池、膜格栅池、A2/O生物反应池、MBR膜池、MBR膜设备间、鼓风机房、储

32、泥池、污泥浓缩脱水机房等。厂房内水处理构筑物均采用加盖密闭,加上外部的箱体构筑物,相当于双层加盖,利于除臭)。集约化构筑物厂房内部进行合理分区,预处理区和泥区位于东侧,生物反应池和膜池及膜设备间依次向西布置。厂房内东西向设置综合管廊,上部可走小型车辆。集约化构筑物顶部标高设为18.00m(1985国家高程);进出口道路为10.00m。集约化构筑物厂房中操作层顶标高基本为10.30m,东侧及西南侧开两个门与道路顺利衔接。从剖面看整个箱体构筑物,分为三个部分,底部为处理池体(加盖)、中间为MCC操作间、变配电室、机修间及仓库,中间层可走小型车辆、上部为覆土绿化。本工程一期二期构筑物全部位于此集约化

33、构筑物内,即地下箱体厂房内,下挖平均深度为78m。土建工程一次建成,设备分期安装。地下箱体厂房设置两个出入口,分别位于东侧和西南侧,出入口设置了卷闸门,日常关闭。集约化构筑物顶部设有天窗,天窗仅有采光功能,不开启,无通风功能。集约化构筑物内部的MCC操作间、变配电室、机修间及仓库内,设有通风换气装置。根据给定的用地条件,污水处理厂向西、向北均为山坡,故需设置挡土墙和排洪沟,防洪按五十年一遇设计。厂区平面布局见图2.1。项目建成后效果图见图2.2。项目总占地面积23590.8m2,规划建筑面积2320m2。项目技术经济指标见表2.1,建(构)筑物明细见表2.2。表2.1 经济技术指标序号项目指标

34、1总用地面积23590.8m22总建筑面积2320m23生产构筑物占地面积6713m24附属建筑占地面积628m25道路广场面积3906m26绿化面积12343.8m27建筑密度2.66%8容积率0.098 表2.2 建筑物明细表编号建、构筑物名称数量规格备注粗格栅及进水泵房1座平面净尺寸约13.6m7.1m,池高约为17.8m,埋深约为17.5m地下封闭构筑物,同时各构筑物又单独进行封闭处理细格栅及曝气沉砂池1座平面净尺寸约14.7m9.75m,池高约为2.77.3m,埋深约为1.46.0m膜格栅渠1座平面净尺寸约为10.2m5.5m,池高约为2.755.2m,埋深约为1.45mA2/O生物

35、反应池2座单池平面净尺寸约为51.4m25.0m,池高约为6.1m,埋深约为7.8mMBR膜池及膜设备间2座单池平面净尺寸约为29.75m23.1m,池高约为5.4m,埋深约为4.8m再生水消毒池1座平面净尺寸约为52.70m7.0m,池高约为5.4m,埋深约为4.8m加药间1座8.7m23.7m7.5m鼓风机房2座16.45m7.65m7.5m储泥池1座平面净尺寸约为7.4m4.5m,池高约为3.7m,埋深约为1.0m污泥浓缩脱水机房1座8.6m19.4m综合楼1座综合楼设计为三层,层高3.5m位于厂区东南侧,建于地上门卫1座40m2变配电间1座6.3m20.4m7.5m位于地下箱体构筑物内

36、,独立操作空间,房间内设置独立的通风换气系统MCC控制室1座15.5m6.9m7.5m机修间及仓库1座19.1m8.05m7.5m2.2.2 高程设计厂区范围内,由西到东呈现从高到低的地势走向,现状标高约为20m8m。本工程位于山坡脚下,地形优势明显,从土方平衡、降低投资的角度考虑,对厂区高程作如下布置:厂区南侧地坪标高拟取8.0010.00m,集约化构筑物内操作层主要标高取10.30m,两者标高较为接近,集约化构筑物东侧及西南侧开两个门,供管理人员及车辆的进出。根据高程布置,本工程通过道路、绿化坡度的设置,完成集约化构筑物顶部18.00标高层至南侧8.00标高层的过渡。集约化构筑物顶部西侧、

37、北侧与山体接顺,南侧和东侧则采用“放坡+绿化”的形式完成标高过渡,同时还可以达到较好的隐蔽与景观效果。图2.1 小孤山污水处理厂平面布局示意图图2.2 小孤山污水处理厂建成鸟瞰图2.3 截污区域水系、污水排放现状及规划2.3.1 截污区域水系分布现状(1)小孤山水库小孤山水库现状(2015.9)小孤山水库始建于 1935年,位于大连市旅顺口区龙头镇王家村,小孤山河的下游。集水面积29km2,总库容685万m3,是以城市供水为主、兼顾防洪的小(一)型水库,也是城市供水的保安水库,是原水的中转水库和重要的水源地,目前作为城市供水的备用水源使用。但目前没有取水设施及连接给水厂的管线,小孤山水库依然不

38、能成为区内主要的供水水源。根据大连市城市饮用水水源环境保护区区划,小孤山水库属于大连市饮用水源备用水源。严格控制区为从水库大坝坝顶路面起,西至龙头街道王家村东侧(东经1211815,北纬385028),沿水库正常水位线15.00米等高线外侧水平距离200米(不超过分水岭脊线)范围内的水体、陆地。面积2.69平方公里。一般控制区上游流域分水岭范围内的汇水区域。面积26平方公里。本项目位于小孤山水库下游,红线距小孤山水库闸坝约200m。(2)小孤山河根据大连市近岸海域、地面水环境功能区区划及管理(大政发1996113号),区域内的小孤山河未进行功能区划分。小孤山河属季节性河流,旱季干枯。小孤山河全

39、长 7km,小孤山水库将其分为两部分,上游约5km,流入小孤山水库内,下游河道长约2km,为自然形成的弯曲河道。以郭水路为界,南侧至入海部分约有1km长河段由大连圣北房地产有限公司进行了改造,投资3400万元,两岸修筑了水泥岸墙,两侧河岸进行了绿化,治理后的该段河道平均宽度48m,深2.7m。在塔湾河桥上游19m处,修筑橡胶坝与地下截渗墙,形成封闭整体,共同拦截地表、地下径流,形成水面、抬高地下水位、阻挡海水入侵。根据大连市西部地区总体规划,小孤山水库上游防洪标准为20年一遇,水库下游为50年一遇,小孤山河道防洪规划断面为80m3.5m。橡胶坝 小孤山下游河道(郭水路以北)河道现状 橡胶坝现状

40、(拍摄时间2015.9)(3)龙河龙河是旅顺口市区最大的一支内河,贯穿于旅顺中部新老城区的连接带,地理位置为东经12116,北纬3817附近。龙河发源于火石岭南坡,主河道全长10.02km,由北向南陆续汇入东沟河、西沟河、寺沟河等8支支流,经解放桥最终注入旅顺军港内。龙河已经治理的河段为龙河的下游段(即解放桥郭水路河段,治理长度5km),及两条支流(东沟河,治理长度0.8km;寺沟河,治理长度1km)的治理,河道治理总长度约6.8km。治理的河段见图2.3。龙河全河道汇水流域面积39.59km2,河道主长10.02km,河道比降8.66,最大流量447.27m3/s。共有大小8个支流,其中最大

41、的两个支流是东沟河和寺沟河。河流走势及支流分布详见龙河流域支流分布示意图(图2.4),流域特性见表2.3。表2.3 龙河各支流流域特性表支流F(km2)L(km2)J()113.5016.3212.3732(主河道上游)8.1746.0212.354310.8496.2314.8140.481.0161.3750.8421.4924.03663.222.630.45471.82.37528.90680.7231.55538.56全河道39.5910.028.66图2.3 龙河流域治理河段示意图图2.4 龙河流域支流分布示意图2.3.2 供水现状目前,该区域已敷设一条管径为 DN1200的输水管

42、线,供水能力可达 10万m3/d,覆盖龙头街道盐厂新村、大学园区、蓝湾住宅区。这条由河口至旅顺塔河湾的供水管线与旅顺北路的 DN800 “引碧一根管”在塔河湾相接,形成供水环网。2.3.3 排水现状与规划(1)排水现状截污区域内的小孤山水库用来存储和调节雨季雨量。雨季时雨水通过上游的各支沟渠分别汇流到水库里,水量大于有效库容后溢流入海。目前,龙头街道北部区域污水主干管网已经建成,由于受地势高差影响,及下游未配套集中污水处理厂,因此,居民及企业污水基本处于散排状态,就近排入了沟渠。污水已收集区主要包括大连医科大学校区、大连外国语大学校区、盐场海鲜一条街、王家村回迁区等区域。这部分污水目前已通过龙

43、头街道王家村泵站临时进入柏岚子污水处理厂。根据对政府相关部门的调查,蓝湾镇的蓝湾小区、蓝岸小区及蓝山小区污水,均未并入主干管网,由物业每天安排罐车,将生活污水排至南侧的大学城,注入管网。(2)排水规划规划区域排水采用分流制,污水采用集中处理方式,雨水就近排放。在小孤山河流域下游、郭水路南侧规划建设污水处理厂一座。在旅顺南路及郭水路辅设污水一级干管,通过树枝状二级、三级污水管将污水收集至一级干管中,引至污水处理厂处理,工业废水严格执行国家现行排放标准,达标后排入城市污水管道。2.4 截污范围、管网现状及规划2.4.1 截污范围该污水处理厂截污范围包括旅顺新城区东部,横跨龙塘镇、龙头镇。东起山川柳

44、村,西至龙头镇大八里村,南临黄海,北至旅顺中路,总面积34.7 km2,截污范围内排水体制实行雨、污分流制,雨水就近排入小孤山河道,污水收集后送入小孤山污水处理厂集中处理。截污范围见图2.5。2.4.2 已建管网及泵站现状目前,该区域内已建污水泵站2座,分别为旅顺新区1#、2#泵站。污水收集主干管网及部分中水管网已经建成。管线的建设情况如下:郭水路:污水管管径DN500mm和DN900mm,长度3097m;中水管管径DN700mm,长度2069.32m;大连市环境保护有限公司 I图2.5 小孤山污水厂汇水范围图长盐线:中水管管径DN400mm-DN600mm,长度2227.81m;污水压力管管径DN400mm,长度438m;污水管管径DN600mm,长度1299.87m。东北山线:污水管管径DN400mm-600mm,长度5138.94m;中水管管径DN400mm,长度1560
