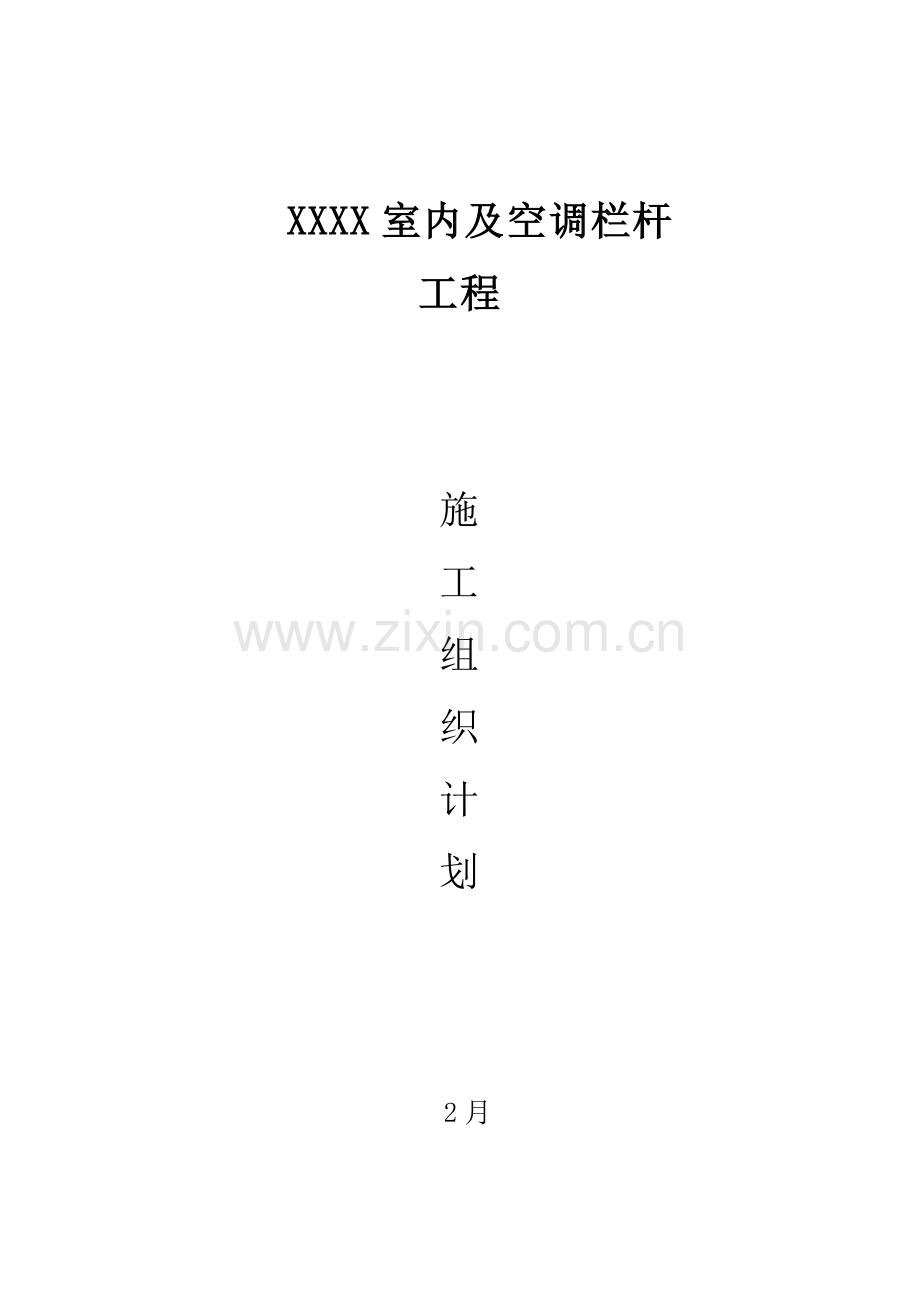

不锈钢护栏关键技术综合项目施工专项方案.doc

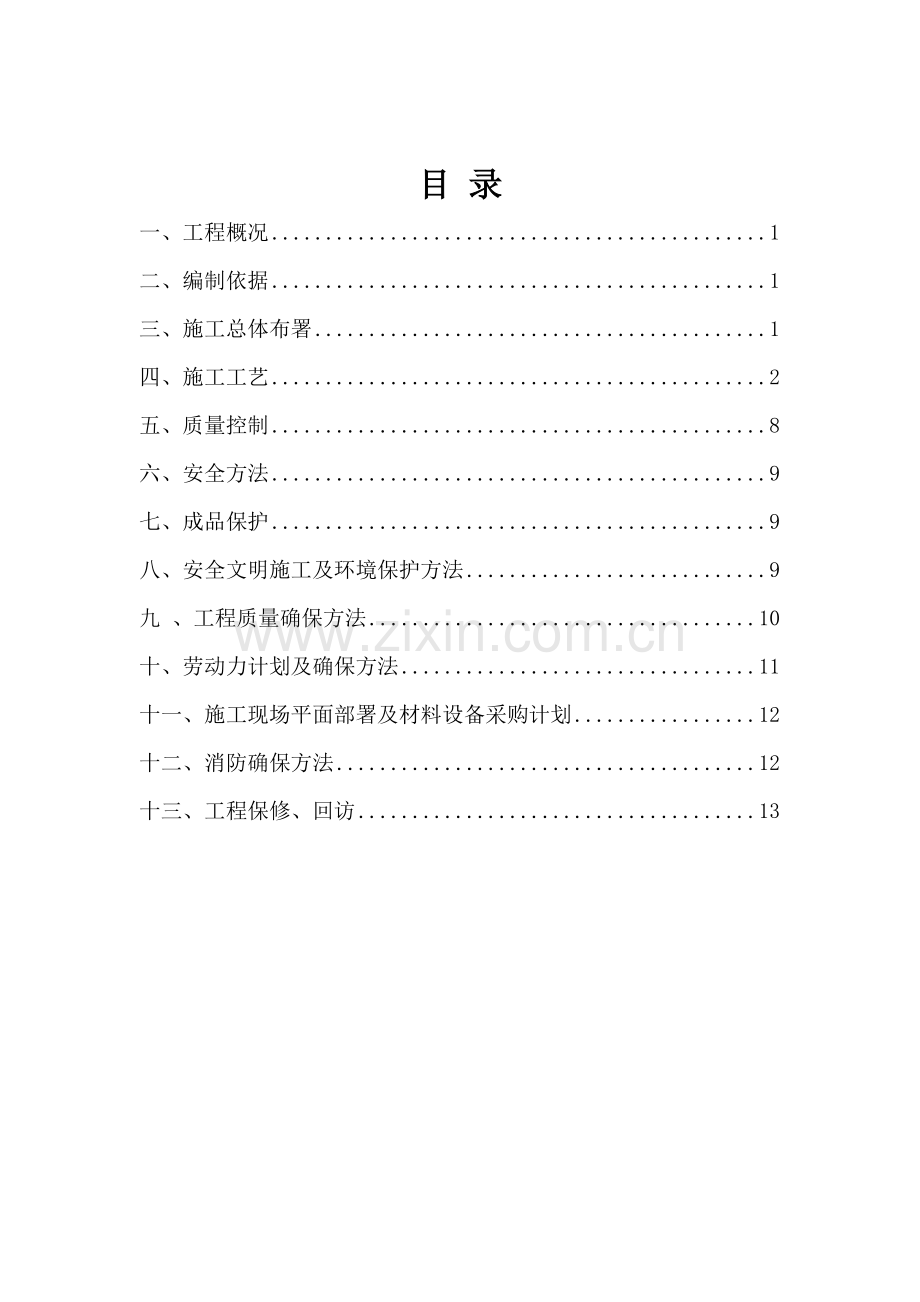

XXXX室内及空调栏杆工程施工组织计划2月目 录一、工程概况1二、编制依据1三、施工总体布署1四、施工工艺2五、质量控制8六、安全方法9七、成品保护9八、安全文明施工及环境保护方法9九 、工程质量确保方法10十、劳动力计划及确保方法11十一、施工现场平面部署及材料设备采购计划12十二、消防确保方法12十三、工程保修、回访13一、工程概况1. 工程名称：XXXXXXXX室内及空调栏杆工程2. 投标单位：XXXXXXXXXXXXX3. 工程地点：XXXXXXXXXXXXX4. 建筑概况：建筑面积253462.8m2,施工图内反应全部室内窗台栏杆、室外空调、玻璃栏杆及格栅（含固定抓杆）.二、编制依据依据设计施工图纸和技术文件要求，本工程项目标材料、设备、施工必需达成以下现行中国及省、市、行业一切相关法规、规范要求，以下述标准及规范要求有出入则以较严格者为准。（1） 建筑工程施工质量验收统一标准（GB50300）；（2） 钢筋焊接及验收规范（JGJ18）；（3） 建筑装饰装修工程质量验收规范（GB50210）；（4） 建筑钢结构焊接规程 JGJ 81-91（5） 钢结构工程施工质量验收规范（GB50205-)（6） 玻璃幕墙工程技术规范（JGJ102)（7） 玻璃幕墙工程质量检验标准（JGJ/T139）。（8） 工程设计文件、施工图纸；（9） 本工程特点，施工现场条件等。（10） 施工协议及其它要求技术三、施工总体布署1.劳动力组织：为了该工程能顺利进行，确保工期和质量，在劳动力组织方面作为工程关键来抓，一是要组织充足劳动力，二是要提升劳动力素质。1）依据工程具体情况，分阶段合理组织协调各工种劳动力进场，既确保工程进度又不造成劳动力浪费。2）对进场施工班组严格挑选，择优录用，尽可能先用配合时间长、工作能力强、思想素质高班组。3）在工程施工中建立试用考评及奖惩制度，一切以保工程质量，工程进度为目标。2.施工组织一览表工种单位数量备注项目经理人1安全员人1技术员人2材料员人2质检员人1工长人13.施工机具准备：安装必备机具（通常电焊机二台、电钻四把、切割机三台、吊机一台、扭矩扳手二把等）均应在进场前作对应检验，并在进行时随同。4.材料准备：1）对本工程所采取材料为:压花方钢/压花方管、6+1.14PVB+6夹胶钢化玻璃5.工期：5月1日11月30日四、施工工艺不锈钢栏杆（一）不锈钢栏杆施工工艺1、工程步骤：安装预埋件 放线安装立柱扶手和立柱连接打磨抛光2、安装预埋件（后加埋件）栏杆预埋件安装只能采取后加埋件做法，其做法是采取膨胀螺栓和钢板来制作后置连接件，先在土建基层上放线，确定立柱固定点位置，然后在地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够长度，在螺栓定位以后，将螺栓拧紧同时将螺母和螺杆间焊死，预防螺母和钢板松动。扶手和墙体面连接也一样采取上述方法。3、放线因为上述后加埋件施工，有可能产生误差，所以，在立柱安装之前，应重新放线，以确定埋板位置和焊接立杆正确性，如有偏差，立即修正。应确保不锈钢立柱全部座落在钢板上，而且四面能够焊接。4、安装立柱焊接立柱时，需双人配合，一个扶住钢管使其保持垂直，在焊接时不能晃动，另一人施焊，要四面施焊，并应符合焊接规范。5、扶手和立柱连接立柱在安装前，经过拉长线放线，依据场地倾斜角度及所用扶手圆度，在其上端加工出凹槽。然后把扶手直接放入立柱凹槽中，从一端向另一端顺次点焊安装，相邻扶手安装对接正确，接缝严密。相邻钢管对接好后，将接缝用不锈钢焊条进行焊接。焊接前，必需将沿焊缝每边3050mm范围内油污、毛刺、锈斑等清除洁净。6、打磨抛光全部焊接好后，用手提砂轮机将焊缝打平砂光，直到不显焊缝。抛光时采取绒布砂轮或毛毡进行抛光，同时采取对应抛光膏，直到和相邻母材基础一致，不显焊缝为止。（二）不锈钢栏杆施工关键点1、现场实测放线，放大样确定具体尺寸，确定立柱安装位置，设置预埋铁。并检验预埋件是否齐全、牢靠。2、选择适宜原材料，加工成型，分片制作栏杆和扶手部分，分片制作好后分层组合安装。3、接头部分焊点用角向磨光机打磨至高速抛光，抛光分粗、中、细三步抛光。4、装配不锈钢栏杆，不锈钢扶手时采取焊接操作工艺。（1）采取小电流、快速焊，窄焊道，预防裂纹及变形产生。（2）采取直流焊机且反极性（工件为负极，电机为正极）。（3）短弧焊，收弧要慢，填满弧坑。（4）和腐蚀介质接触面最终焊接。（5）焊后可采取强制冷却，如水冷、风冷等。（6）焊后变形只能用冷加工矫正。（三）、安装时质量细节和质量通病及防治方法1、安装时质量细节（1）安装、基层处理应符合下列要求：A、预埋件设计标高、位置、数量须符合设计及安装要求，并经防腐防锈处理。埋件不符要求时，应立即采取有效方法，增补埋件。B、安装楼梯栏杆立杆部位，基层混凝土不得有酥松现象，而且安装标高应符合设计要求，凹凸不平处必需剔除或修补平整，过凹处及基层蜂窝麻面严重处，不得用水泥砂浆修补，应用高强混凝土进行修补，并待有一定强度后，方可进行栏杆安装。（2）按设计及安装要求正确弹出栏杆立杆安装间距位置和中心线。（3）不锈钢楼梯栏杆、扶手安装操作关键点： 栏杆立杆安装应按要求及施工墨线从起步处向上次序进行。楼梯起步处平台两端立杆应先安装，安装分焊接和螺栓固定两种方法。 焊接施工时，其焊条应和母材材质相同，安装时将立杆和埋件点焊临时固定，经标高、垂直校正后，施焊牢靠。 采取螺栓连接时，立杆底部金属板上孔眼应加工成腰圆形孔，以备膨胀螺栓位置不符，安装时可作微小调整。施工时，在安装立杆基层部位，用电钻钻孔打入膨胀螺栓后，连接立杆并稍作固定，安装标高有误差时用金属薄垫片调整，经垂直、标高校正后固紧螺帽。 两端立杆安装完成后，拉通线用一样方法安装其它立杆。立杆安装必需牢靠，不得松动。立杆焊接和螺栓连接部位，除不锈钢外，在安装完后，均应进行防腐防锈处理，而且不得外露，应在根部安装装饰罩或盖。 镶配有栏板时，其栏板应在立杆完成后安装。安装必需牢靠，且垂直、水平及斜度应符合设计要求。安装时，将栏板镶嵌于两侧立杆槽内，槽和栏板两侧缝隙应用硬质橡胶条块嵌填牢靠，待扶手安装完成后，用密封胶嵌实。扶手焊接安装时，栏板应用防火石棉布等遮盖防护，以免焊接火花飞溅损坏栏板。 楼梯扶手安装，通常采取焊接安装（特殊尺寸除外）。使用焊条材质应和母材相同。扶手安装次序应从起步弯头开始，后接直扶手。扶手接口按要求角度套割正确，并用金属锉刀锉平，以免套割不正确，造成扶手弯曲和安装困难。安装时，先将起点弯头和栏杆立杆点焊固定，待检验无误后施焊牢靠。弯头安装完成后，直扶手两端和两端立杆临时点焊固定，同时将直扶手一端经头对接并点焊固定，扶手接口处应留2-3mm焊接缝隙，然后拉通线将扶手和每根立杆作点焊固定，待检验符合要求后，按焊接要求，将接口和扶手和立杆逐一施焊牢靠。焊接时（尤其是冬期施工），应掌握好焊接电流、电压及焊接温度，以防电流过大或过小及电压不稳，影响焊接质量和美观。焊接质量应符合相关要求标准，焊缝宽度、深浅要一致，表面应呈鱼鳞状，扶手接头焊缝应严密，焊缝应无显著手感偏差。 较长金属扶手（尤其是室外扶手）安装后，其接头应考虑安装能适应温度改变而伸缩可动式接口，可动式接头伸缩量，如设计无要求时，通常考虑20mm。室外扶手还应在可伸缩处考虑设置漏水孔。扶手根部和混凝土、砖墙面连接，通常也应采取可伸缩固定方法，以免因伸缩使扶手弯曲变形。扶手和墙面连接根部应安装装饰罩盖。2、不锈钢栏杆扶手质量通病及防治方法（1）质量通病：管材表面光亮度不够，颜色发暗，镀钛管材表面色差大。栏杆、扶手整体刚度不够，用手拍击扶手有颤动感。立柱不垂直，排列不在同一直线上，晃动不牢靠。扶手拐弯处不通顺。管材联结处有缝隙。圆弧形扶手弧线不通顺，有拆棱。焊缝处管壁被磨透，抛光度不够。表面有划痕、凹坑。（2）防治方法：首先应选择质量合格管材。不一样牌号管材其含元素量不一样，即使在同一工厂内镀钛，其成品表面颜色也有色差。所以应注意选择同一类别和牌号不锈钢管，且应加强镀钛过程质量管理。因选择管壁太薄，使整体强度不足，应选择壁厚1.2mm管材作扶手。立管管径不能太小，当扶手直线段长度较长时，立柱设计应有侧向稳定加强方法。弹线不准，安装方法不妥。施工时必需正确弹线，先用水平尺校正两端基准立柱和固定，然后拉通线按各立柱定位将各立柱固定。施焊前应加强检验预埋件，发觉有问题埋杆应加固好。应预防固定立柱底座用胀管螺栓太短，或饰面石材下水泥砂浆层不饱满。应加强每道施工工序质量检验，方便立即纠正质量问题。加工技术不高。应尽可能采取专业工厂生产直角弯头，非标准角度弯管，可按施工放样详图专门加工。加工厂应有专用生产设备。焊接应满焊。应派有经验焊工施工，严格按操作规程施工。最好采取有内衬套管。因没有用专用设备加工成型，立柱定位不正确。应选择含有专用设备工厂加工，要加强对加工构件质量检验，预防不合格品流入施工区。因选择管材壁厚太薄，在加工弯头时轻易发生凹瘪，并使管材圆度改变，在对焊时又没有附加内衬套管，这么在焊接后磨平焊缝时，轻易将鼓器一端管壁磨穿透。应选择厚度适宜管材，对焊时最好附加内衬套管。成品保护不妥，在交叉作业中被物体碰撞、划伤。应合理安排施工工序，最好将扶手安装工作安排到后期进行。对已完工栏杆扶手成品应进行必需隔离和保护，预防异物碰撞和划伤。双面钢化夹角玻璃护栏（一）工艺步骤加工准备及下料测量放线预埋件安装处理钢骨架安装焊接校准检验涂刷防锈漆氟碳喷涂夹胶玻璃加工制作安装调整检验上下打胶修补检验玻璃清洗清理现场完工验收（1）加工准备及下料根据施工图放样，放样和号料时要预留焊接收缩量和加工余量，依据放样作样板。钢材矫正：钢材下料前必需优异行矫正，矫正后偏差值不应超出规范要求许可偏差值，以确保下料质量。热加工型钢先热加工，待冷却后再号孔。钢板预埋件及其它零件切割钻孔及喷防腐漆处理。（2）测量放线依据土建标高基准线测预埋件标高中心线，检验预埋件标高偏差、左右偏差。整理结果，确定预埋件分隔调整处理方案。沿楼板外沿弹出墨线定出预埋件顶标高线。（3）预埋件安装处理定位预埋件安装位置，打钻安装。要求预埋件位置正确、埋设牢靠。标高偏差小于9mm，左右位移小于20mm。（4）钢骨架安装焊接本工程安装采取焊接，钢角码加强固定。型钢需接长时，先焊接头并矫直。采取型钢接头时，为使接头型钢和钢板预埋件紧贴，应按设计要求铲去楞角。对接焊缝应在焊缝两端焊上引弧板，其材质和波口型式和焊件相同，焊后气割切除并磨平。（5）校准检验钢骨架安装后首先检验现场连接部位质量。钢骨架安装质量关键检验钢骨架竖向面不垂直度；受压对钢骨架竖向面侧面下垂；确保钢骨架符合设计受力状态及整体稳定要求。（6）夹胶玻璃加工制作安装按设计要求结合实测尺寸确定玻璃尺寸，和玻璃开工位置和孔径尺寸，由厂家加工制作。安装不锈钢玻璃爪，玻璃临时固定后进行调整，调整标准横平、竖直、面平。偏差不得超出要求偏差。（7）调整检验点式玻璃进行整体调整检验，调整标准横平、竖直、面平。偏差不得超出要求偏差。（8）上下打胶充足清洁玻璃间缝隙，不应有水、油渍、涂料、铁锈、水泥砂浆、灰尘等。充足清洁粘结面，加以干燥。为调整缝深度，避免三边粘胶。在缝两侧贴保护胶纸保护玻璃不被污染。上下同时打密封胶，注胶后将胶缝表面抹平，去掉多出胶。注胶完成，将保护纸撕掉，必需时用溶剂擦拭玻璃。胶在未完全硬化前，不要沾染灰尘和划伤。（9）修补检验：局部修补检验。（10）玻璃清洗：整体清洗玻璃尘垢。必需时用溶剂擦拭玻璃（11）清理现场：保护和清洗现场（12）完工验收：完工验收五、质量控制1、质量标准达成以下规范合格标准钢结构设计规范(GB50017)；钢结构工程施工质量验收规范（GB50205-)2、质量管理关键点材料控制工程所使用多种材料必需符合设计和规范要求。材料采购前必需搞清楚规范中对该种材料有何质量要求。多种构件在运输过程中必需有可靠保护方法。构件外观表面无显著凹面和损伤，划痕深度小于0.5mm。焊疤、飞溅物、毛刺应清理洁净。螺栓孔光滑，无毛刺，孔壁垂直度偏差小于板厚2%，孔圆度偏差小于1% 。钢骨架安装焊接：钢骨架安装焊接是施工中比较繁琐工序，钢骨架安装是否正确将影响整个施工过程。测量人员在工作中必需反复校对，确保放线正确，坡度正确。钢骨架和预埋件连接施工中，必需用合格焊工。焊接、防锈、安装精度必需合格。钢材品种、规格、型号和质量，必需符合设计要求、实测及相关标准要求。钢材切割面必需无裂纹、夹渣分层和大于lmm缺楞。构件外观表面无显著凹面和损伤，划痕深度小于0.5mm。焊疤、飞溅物、毛刺应清理洁净。螺栓孔光滑，无毛刺，孔壁垂直度偏差小于板厚2%，孔圆度偏差小于1%。六、安全方法1、施工用机具在使用前必需进行严格检验。手持电动工具用前作绝缘电压试验；手持玻璃吸盘和玻璃吸盘安装机，须作吸附重量和吸附连续时间试验。2、施工人员配置必需劳动保护用具，预防人员及物件坠落。3、预防密封材料在工程使用中溶剂中毒，且要保管好溶剂，以防发生火灾。4、现场焊接时，应在焊件下方加设接火斗。5、设专职安全员进行监督和巡回检验七、成品保护1.施工所用材料多属易燃品，施工现场要严禁烟火，要备有消防器材。2.做好防水层进行其它作业时，应采取对应保护方法。3.在未交验之前设专员看管，发觉损坏即时修补。八、安全文明施工及环境保护方法1.安全施工方法1）严格实施相关安全生产制度和安全技术操作规程，认真进行安全技术交底教育和组织安全技术交底，对工程常常性安全检验立即排除不安全原因确保安全。2）进入现场全部工人全部要进行安全培训。3）进入现场时必需戴好安全帽。严禁在施工现场吸烟。4）施工现场应配置适量灭火器材，以防火灾。5）施工沿线施工电源、电缆线、配电箱等设专员负责，电源线做好保护，预防破损。6）电动工具，应符合相关要求、电源线、插头和插座应完好。电源线不得任意接长和调换，工具外绝缘应完好无损，维护和保管由专员负责。2.文明施工及环境保护方法1）施工时不得影响其它工种操作，做到活完脚下清，保持现场清洁美观，做好文明施工。2）施工现场统一堆放多种材料，设备必需码放整齐。须防水、防火、阴凉、干燥、通风良好。3）材料包装纸，材料碎片不得随意丢弃，污染环境，最终集中处理。4）清扫基层垃圾及各项废弃材料统一运输到指定位置。5）遵守总包相关文明施工及环境保护各项管理要求.九 、工程质量确保方法1.质量目标：按国家规范要求施工，工程质量达成合格。2.质量组织体系：成立专门质量管理小组，建立完善质量组织确保体系，严格控制工程质量，确保达成质量目标。质量确保体系图各施工管理层项目经理部各部门项目经理公 司项目技术责任人项目副经理质量监督质量总监3.确保方法1）编拟施工操作规程，以指导施工。2）施工前对施工人员进行技术交底，是参与施工人员掌握施工关键点和质量要求，和含有成品保护意识。3）项目经理、技术责任人、质检人员全方面负责本工程施工质量及进度安全（制订安全方法）。4）操作工人进行施工操作时工地技术人员和质检人员要亲临现场实施旁站，发觉问题立即纠正。5）按工地要求合理安排工期，确保进度，严格按防水层施工规程操作，确保质量。十、劳动力计划及确保方法劳动力安排一定满足现场施工进度要求，如施工力量不能满足要求时，我项目部将立即调配施工力量，确保施工任务顺利完成。1.技术质量控制组（质检员、技术员）1）编制施工操作细则，以指导施工；2）施工前对施工人员进行培训，使人人掌握施工关键点、质量要求和成品保护意识。3）深入施工现场帮助队长处理施工中技术、质量问题。4）确定施工质量检验措施，主动帮助做好验收工作。2.施工组（施工员负责：下设一个施工班组，由队长负责）1）实施队长负责制，全方面负责本施工段施工质量； 2）按工期要求配置施工人员，确保施工进度。亲密配合结构施工，做好成品保护，发觉破坏处应立即修补，确保施工质量。3）服从总包方现场管理要求，负责施工安全、消防保卫工作。做到文明施工、工完场清。4）施工前每班组队长率领队伍练习，掌握施工操作技术。十一、施工现场平面部署及材料设备采购计划1.依据现场实际情况，我项目部设专职现场材料员，做好现场施工材料管理，材料应依据总包方现场平面总部署图堆放在阴凉、干燥地方，避免损坏和丢失，和随时向项目部汇报材料贮备情况，随时准备采购材料。2.依据总包方工期要求，我项目部准备一次进入充足材料。现场预备一辆材料专用运输车，随时准备运输材料。十二、消防确保方法1.消防领导小组职责1）项目经理对施工现场消防安全负第一领导责任，领导和组织小组组员制订消防计划。2）部门经理和专职安全员直接负责施工现场消防安全管理，负责对施工人员进行消防预防教育和培训，落实消防安全方法。2.消防确保方法1）严格遵守北京市相关消防方面法令、法规，根据北京市建设工程施工现场消防安全管理要求第84号令，开工前立即办理“消防安全许可证”，并配置专职消防安全员。2）对易燃易爆物品指定专员负责，并按其性质设置专用库房分类存放。对其使用严格按要求实施，并制订防火方法。3）部署消防设施，配足灭火器材。4）施工现场内建立严禁吸烟制度。5）新工人进场要进行防火教育，关键区域设消防人员，施工现场值勤人员昼夜值班，搞好“四防”工作。6）积累各项消防资料，健全施工现场防火档案。十三、工程保修、回访1.对本工程保修期内，进行每十二个月定时回访制度。2.发觉问题立即修复处理。十四、附图附表表1拟投入关键施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率（KV）生产能力备注1电焊机ZXG-50010上海25良好2空气压缩机HW40078横州3.5良好3手电钻FD10VA20日本0.9良好4砂轮切割机FT-00210浙江1.5良好5角磨机GWS8-12515德国0.75良好表2劳动力计划表单位：人工 种级 别按工程施工阶段投入劳动力情况前期加工放线安装复查修补焊接工55厂内工人60安装工5152020小工101055注：投入人应按所列格式提交包含分包人在内估量劳动力计划表。本计划表是以每班八小时工作制为基础编制。表3施工进度计划表图1施工平面部署图该工程属于专业工程，部分工序需在加工厂内完成。成品存放于负一层楼宇中心位置，方便施工人员取用。现场设置临时办公室及临时库房，不设住宿和食堂。
