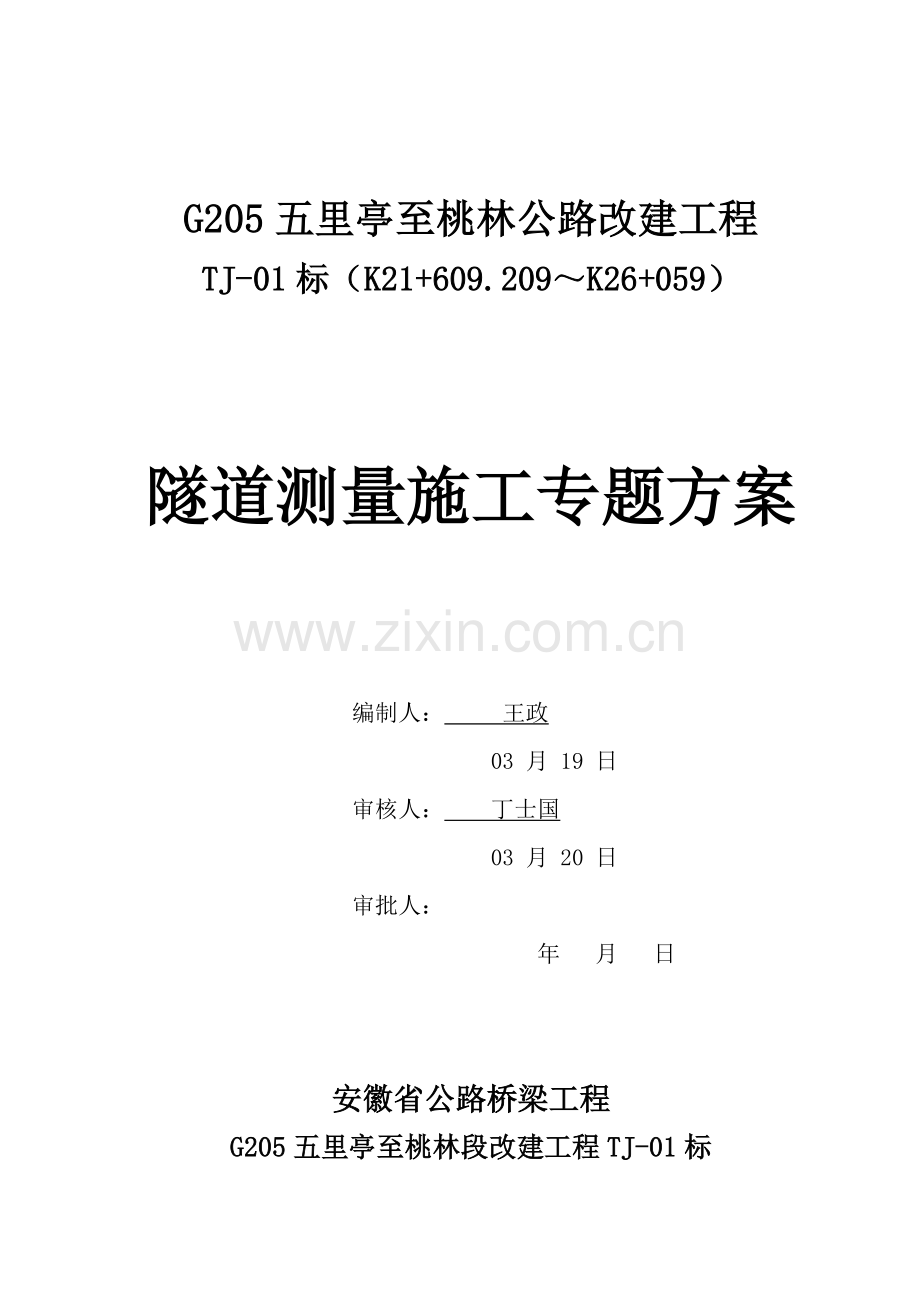

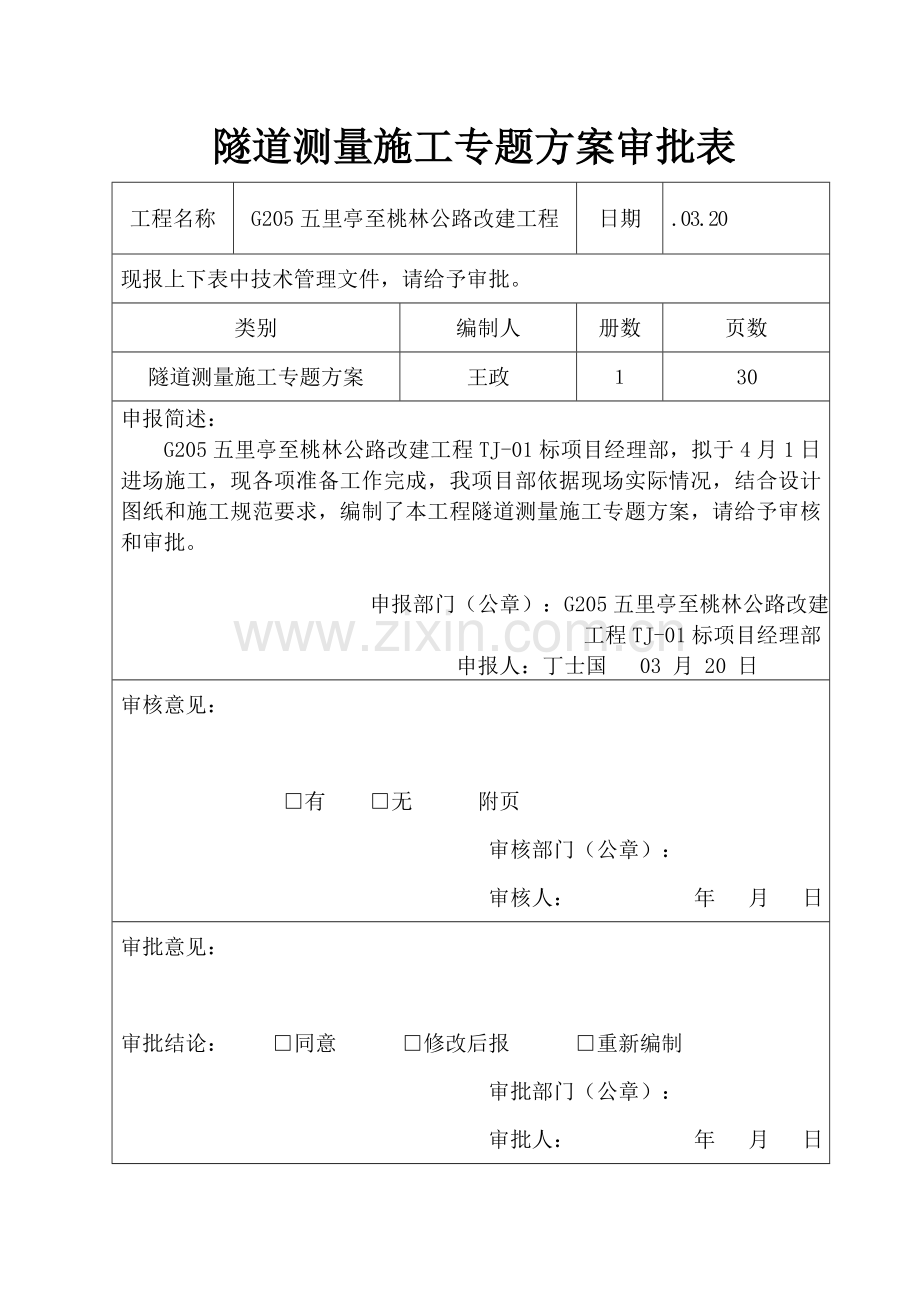

G205五里亭至桃林公路改建工程TJ-01标（K21+609.209K26+059）隧道测量施工专题方案 编制人： 王政 03 月 19 日 审核人： 丁士国 03 月 20 日 审批人： 年 月 日安徽省公路桥梁工程G205五里亭至桃林段改建工程TJ-01标隧道测量施工专题方案审批表工程名称G205五里亭至桃林公路改建工程日期.03.20现报上下表中技术管理文件，请给予审批。类别编制人册数页数隧道测量施工专题方案王政 30申报简述：G205五里亭至桃林公路改建工程TJ-01标项目经理部，拟于4月1日进场施工，现各项准备工作完成，我项目部依据现场实际情况，结合设计图纸和施工规范要求，编制了本工程隧道测量施工专题方案，请给予审核和审批。 申报部门（公章）：G205五里亭至桃林公路改建工程TJ-01标项目经理部 申报人：丁士国 03 月 20 日 审核意见： 有无附页 审核部门（公章）： 审核人： 年 月 日审批意见：审批结论：同意修改后报重新编制 审批部门（公章）： 审批人： 年 月 日 隧道测量施工专题方案报审表 工程名称：G205五里亭至桃林公路改建工程 编号： 致：G205五里亭至桃林公路改建工程监理办我方已依据施工协议相关要求完成了 隧道测量施工专题方案 编制，请给予审查。 承包单位（章）： 项目经理： 日 期： 专业工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审核意见 监理机构（章）： 总监理工程师： 日 期： 目 录第一章 编制说明11编制标准12编制依据23编制范围2第二章 工程概况31工程介绍32关键工程量63隧道平面设计64隧道纵面线形设计65隧道横断面设计6第三章 施工方案及技术方法71测量作业任务及内容72施工测量技术方案73控制测量74控制网贯通精度预算175隧道施工放样测量206爆破测量247隧道完工测量26第四章 质量确保方法27第五章 安全确保方法29第一章 编制说明1编制标准1.1安全第一标准施工组织设计编制一直根据技术可靠、方法得力、确保安全标正确定施工方案，尤其是断层等不良地质地段隧道施工安全等。在安全方法落实到位，确保万无一失前提下组织施工。1.2优质高效标准加强领导，强化管理，优质高效。依据我们在施工组织设计中明确质量目标，落实实施ISO9001质量体系标准，主动推广、使用“四新”技术，确保创优计划和质量目标实现。施工中强化标准化管理，控制成本，降低工程造价。1.3方案优化标准科学组织，合理安排，优化施工方案是工程施工管理行动指南，在施工组织设计编制中，对不一样围岩等级爆破掘进、不良地质条件处理、二次模筑衬砌等关键工序进行多个施工方案综合比选，在技术可行前提下，择优选择最好方案。1.4确保工期标准依据招标文件对本协议段工期要求，编制科学、合理、周密施工方案，采取信息化技术，合理安排工程进度，实施网络控制，搞好工序衔接，实施进度监控，确保实现工期目标，满足业关键求。1.5科学配置标准依据本协议段工程量大小及各项管理目标要求，在施工组织中实施科学配置，选派有丰富施工经验管理人员，上专业化施工队伍，投入高效优异施工设备，确保流动资金周转使用，并做到专款专用。选择优质材料，确保人、财、物、设备科学合理配置。1.6合理布局标准从节省临时占地、降低植被破坏、搞好环境保护、预防水土流失、认真实施文明施工等多角度出发，合理安排生产及生活场地、房屋布局，做好环境保护。工程完成后，立即平整场地，恢复植被。2编制依据（1） 施工图设计文件；（2） 公路隧道施工技术细则（JTG/T F60-）；（3） 公路隧道施工技术规范（JTG F60-）；（4） 工程测量规范（GB50026）；（5） 公路勘测规范（JTG C10）；（6） 公路勘测细则（JTG/T C10）；（7） 相关法律、法规；（8） 本企业编制质量手册、程序文件、安全操作规程；（9） 工程招标文件和施工协议；（10） 各级部门颁发和建筑施工相关有效文件等；（11） 依据施工现场实地考察情况和多年施工经验，初步编制。3编制范围编制范围为“G205五里亭至桃林段改建工程”TJ-01协议段，贺溪隧道K21+561K26+059，全长约498m。第二章 工程概况1工程介绍1.1地理位置及地形地貌贺溪隧道在安徽省黄山市休宁县境内，该隧道呈两边低中间高，地形起伏较大，其中海拔最高为535米左右。地貌以中低山为主。沿线植被多以幼树、灌木、杂草为主，生长茂密。耕地以冲田为主，间有少许旱地。1.2地层岩性隧址区地层属扬子地层区江南地层分区，基岩岩性为青白口系井潭组凝灰岩，分部薄层第四系全新统残坡积粉质黏土和第四系全新统冲洪积粉土岩土工程特征以下:粉土（1层）：灰褐色、青灰色，很湿、稍密，含少许角砾，土石等级为III类，土石类别为硬土，层厚4.5米，承载力许可值100kPa。粉质黏土（2层）灰黄色、青灰色，可塑，含少许角砾，土石等级为III类，土石类别为硬土，层厚2.2米，承载力许可值200kPa。强风化凝灰岩（3-1层）青灰色，凝灰质结构，层状结构，岩性较软，节理裂隙发育，岩芯呈块状、短柱状。强风化土石等级为IV级，土石类别为软石，层厚9.314米，承载力许可值600800kPa。中风化凝灰岩（3-2层）青灰色，凝灰质结构，层状结构，岩性较硬，节理裂隙发育，岩芯完整性很好，呈节长2040厘米柱状、长柱状。岩石为坚硬石。岩石饱和单轴抗压强度为38.5MPa，该层土石等级为VI级，土石类别为坚岩。层厚4.689.5米，承载力许可值1200kPa。1.3地质结构隧址区所处大地结构位置为中国扬子板块下扬子台块南缘和江南陆缘隆起带过渡部位。区内断裂结构发育。路线走廊带关键断裂按其走向可分为北东向断裂、北西向断裂及南北向断裂，部分北东向断裂和北西向形成“X”共轭关系。1.4不良地质现象地表和路线相较于K25+740处，和隧洞相交于K25+720处。该断层发育有硅化破碎带，石英脉，非活动断层。受该断层影响，隧道洞身处中风化岩体破碎，围岩稳定性差。断裂经过处往往是地下水富集带，也是地下水排泄通道，隧道施工时易产生突水、涌水。1.5水文概况隧址区地下水关键为基岩裂隙水，水量受大气降水影响，呈季节性改变。基岩裂隙水赋存于岩体结构节理裂隙中，接收大气降水补给，顺风花裂隙、结构裂隙等沿强、风化界面聚集、运动，在斜坡坡脚及冲沟沟口等局部地势相对较低处以下降泉形式排泄出露，具进源补给，就近排泄特点，因为含水层受强风化层厚度制约，地下水富水性属贫弱含水，故地下水流量很小。1.6隧道工程地质评价1.6.1隧道洞口稳定性评价隧道进口穿越低山东北坡。进洞口山坡地形陡，自然坡度约55，洞口在一梯田处，形较平缓，未见滑坡、坍塌等不良地质现象，自然边坡稳定。进洞口基底地层为强风化凝灰岩，承载力许可值600kPa，可作为洞门明挖基础持力层。隧道出口穿越低山西南坡，出口山坡地形较缓，自然坡度约36，出洞段关键为残坡积粉质黏土和强风化凝灰岩，未见滑坡、坍塌等不良地质现象，自然边坡稳定。1.6.2隧道洞身工程地质评价（1） K25+561K25+750（V级围岩189米）围岩关键为残坡积粉质黏土、强、中风化凝灰岩及断层破碎带，粉质黏土工程性质差，强风化凝灰岩岩性较软，中风化岩岩性较硬，受断层影响，岩体破碎极破碎，地下水类型关键为基岩裂隙水，水量贫乏，受大气降水补给，断层破碎带导水。隧道埋深浅，稳定性差，雨季施工可能出现淋雨状出水，断层破碎带可能出现涌水、突水。该段洞身围岩定为V级。（2） K25+750K25+930（IV级围岩180米）围岩关键为中风化凝灰岩，岩性较硬，岩体较破碎。地下水类型关键为基岩裂隙水，水量贫乏，受大气降水补给。雨季施工可能出现淋雨状出水。该段洞身围岩定为IV级。（3） K25+930K26+059（V级围岩129米）隧道穿越强、中风化凝灰，强风化岩性软，中风化岩性较硬，岩体破碎。地下水类型关键为基岩裂隙水，水量贫乏，受大气降水补给。隧道埋深浅，稳定性差，雨季施工可能出现淋雨状出水。该段洞身围岩定为V级。2关键工程量贺溪隧道起讫桩号K25+561K26+059，全长498米。净宽10米，车行道净高5米，人行道净高2.5米。挖方约5.1万m；108超前管棚0.22万米、42超前小导管1.55万米、25超前中控注浆锚杆0.98万米；早期支护工字钢约447.1吨、C25早强喷射混凝土0.3万m；二次衬砌钢筋399.3吨、C30模注防水混凝土约0.8万m。3隧道平面设计贺溪隧道为单洞双向行车隧道，隧道在直线段，隧道设2%人字坡。4隧道纵面线形设计隧道纵断面设计综合考虑了隧道长度、关键施工方向、通风、排水、洞口位置和隧道进、出口接线等原因。本隧道纵面线形设置在直线上，洞内外纵面线形满足3s行程要求。5隧道横断面设计隧道横断面尺寸按二级公路60km/h标准设计。主洞采取三心圆断面形式，双侧检修通道，各横断面组成具体以下：主洞限界净宽：10m=1m左侧人行道+0.5m左侧向宽度+2x3.5m行车道+0.5m右侧向宽度+1m右侧人行道；限界净高：行车道净高5m，人行道净高2.5m。内轮廓形式：三心圆，半径为5.25m/7.65m；内轮廓尺寸：总高度7.03m,总宽度10.22m。第三章 施工方案及技术方法1测量作业任务及内容测量工作是建设工程关键组成部分，为工程施工提供正确定位信息、实时监控量测施工进程地面、隧道相关改变量及周围构筑物、管线等影响改变，为工程施工提供必需测量数据，依据测量数据合适调整作业进度和方法方法，确保工程顺利正确进行，确保施工安全。在此次工程项目中，测量作业任务关键分为两大部分：隧道控制、施工放样。隧道施工测量包含以下内容：（1）洞外测量控制网检测；（2）施工平面控制网加密测量；（3）施工高程控制网加密测量；（4）地下施工控制测量、放样，隧道掘进测量；（5）隧道贯通测量；（6）完工测量，包含线路中线测量、隧道静空断面测量；2施工测量技术方案隧道平面控制测量应结合隧道长度、平面形状和线路经过地域地形和环境条件等，采取GPS测量、导线测量、三角形网测量及其综合测量方法。高程控制测量可采取水准测量、光电测距三角高程测量。3控制测量3.1洞外控制测量方案依据洞外导线控制测量设计方案和GPS控制测量设计方案对比，确定最终确定采取GPS 控制测量布设方案。3.1.1GPS平面控制测量建立隧道GPS控制网基础要求（1）建立GPS隧道控制网一样关注网内控制点间相对精度，即使GPS测量本身不要求点间相互通视，但部分点需用常规仪器施工引测故仍然要求一些点间布测相互通视，如洞口需布设最少3个控制点，并最少两方向通视 。（2）隧道进行GPS控制网施测前应进行网形设计即GPS控制网设计和GPS观察网设计GPS控制网设计系依据工程控制及施工测量要求特点、测区实际情况(线路形状、洞口及地貌特点、测站道路交通及通讯情况等)、点间基线长度、控制区域等原因布设控制点位，把所选定控制点以环形网(大地四边形、三角形、多边形)结构确定后进行同时环观察，同时观察环路之间以接边或接网方法扩网，从而形成封闭式整体GPS观察网；GPS观察网设计则是在GPS控制网设计后进行，其结合观察所用接收机性能及台数、测站交通及站问通讯联络情况、测站处可视卫星数量及分布时段等原因来所设计怎样完成控制网观察。其中包含按星历编制测前卫星预报计划及观察时段选择、编制作业观察时刻调度计划。（3）GPS网基准设计GPS测量直接观察量不是测点问边长和角度，且其直接观察结果是属于WGS-84系下，施工实用坐标系统通常为地方坐标系坐标值，所以GPS网平差后需要把GPS网结果转化为地方坐标系中坐标结果。GPS网应明确其所用位置基准(起算点坐标)、方位基准(已知边方位角)和尺度基准(已知边距离及统一距离度量单位)，且同测区实际相符。（4）隧道控制网坐标系统能够是国家高斯平面坐标系统或任意经度中央子午线高斯平面坐标系统，但通常仍较多采取独立坐标系统。同常规测量网一样为了施工方便，常以隧道主轴线进口至出口方向为X轴正向，隧道某一线路中线里程为X坐标起算值，右旋90。确立y坐标轴，坐标原点处y坐标值能够为正常数也可为0。取隧道设计路面平均高程面为坐标系统投影面 。（5）为确保观察值结果精度及质量可靠性，GPS工程网选点及布网需要遵照标准GPS网点尽可能选在交通方便地方，边长大于800 m，关键控制点间距应大于1000 m。GPS网点应尽可能设在视野开阔地带，同时站点周围视场角应不低于15。隧道GPS网洞口控制点应进行同时观察，同时观察卫星颗数4，越多越好且PDOP6。GPS网点避开强反射地面如水域、平滑地面及强反射环境(斜面山坡、漏斗形谷地等)以降低多路径影响，应避开高压输电、变电及大功率发射台如电视转播、通讯基站等强电磁设施以防预防信号干扰。为降低垂线偏差对方位传输影响(GPS为法线系统，而常规仪器为垂线系统)，各洞口进洞方向点位应尽可能在同一高程面上。为使隧道控制系统和线路设计关系完好吻合且坐标便于统一，直线隧道或曲线隧道切线上布设2个GPS控制点。（6）为确保GPS外业观察结果精度及结果质量可靠性，观察时应正确量取仪器天线高度，同时应检核同时闭合、环闭合差和异步环闭合差，检核基线边复测互差；当GPS网中有已知基线时，应和已知基线边比较检验。公式以下： （7）隧道GPS控制网基线处理及网平差基础方法建立项目及坐标系统(选择参考椭球参数，确定中央子午线经纬度)，确定位置及方位、长度基准。导入GPS采集数据，检验基线观察数据及预处理，利用基线处理软件进行基线向量计算，删除基线处理中残差较大时段或有问题基线，直至基线计算合格经过。在WGS-84坐标系下进行三维无约束平差，平差时最好在网中选择一含有已知高精度WGS-84三维坐标点作为固定点(参考点)并作为起始坐标进行控制网位置定位，如此提升基线精度。三维无约束平差评定基线精度及控制网内符合精度。三维无约束平差合格经过后，整个GPS网在空间相对定位已经确定，只不过其参考坐标系体系、长度基准及方位基准并不和隧道施工控制测量所要求坐标系统一致。为此经过引人已知控制点(精度可靠时)进行约束平差转换得到投影转换后施工控制网坐标系统或建立新工程椭球进行坐标系统旋转变换及投影更正计算，得到施工控制网坐标系统。所以GPS网数据后处理即基线解算、网平差计算及坐标系统投影转换在长大隧道GPS控制网结果质量控制中占据关键地位。GPS观察采取静态相对定位模式，严格按公路勘测规范要求实施，其GPS控制网观察基础技术指标以下：a、GPS基线测量中误差应小于下式计算标准差，各等级控制测量固定误差a、百分比误差系数b取值应符合下表要求。计算GPS测量大地高差精度时，a、b可放宽至2倍。 式中：标准差（mm） a固定误差（mm） b百分比误差系数（mm/km） d基线长度（km）GPS测量误差要求测量等级固定误差a（mm）百分比误差系数d（mm/km）二等102三等105四等1010一级1020二级1040GPS观察关键技术要求二等三等四等一级二级卫星高度角（）1515151515时段长度静态（min）30-9020-6015-4510-3010-30快速静态（min）-15-2010-1510-15平均反复设站数（次/每点）421.61.41.2同时观察有效卫星数（个）55444数据采样率（s）10-3010-3010-3010-3010-30GDOP666883.1.2高程控制测量洞外高程控制测量，是根据设计精度施测各开挖洞口周围水准点之间高差，方便将整个隧道统一高程系统引入洞内，以确保在高程方向按要求精度正确贯通，并使隧道各隶属工程按要求高程精度正确修建。 高程控制方法：1）常采取水准测量方法；2）四、五等高程控制亦可采取光电测距三角高程方法进行。（但当山势陡峻采取水准测量困难时） 高程控制路线：应选择连接各洞口最平坦和最短线路，以期达成设站少、观察快、精度高要求。每一个洞口应埋设不少于2个水准点，以相互检核；两水准点位置，以能安置一次仪器即可联测为宜，方便引测并避开施工干扰。 高程控制水准测量精度：通常参考下表洞外部分即可。测量部位测量等级每公里测量偶然误差（mm）两开挖洞口间水准路线长度（km）水准仪等级/测距仪精度等级水准标尺类型洞外二1.036DS0.5 、DS1线条式铟瓦水准尺三3.01336DS1线条式铟瓦水准尺DS3区格式水准尺四5.0513DS3、I、II区格式水准尺五7.55DS3、I、II区格式水准尺洞内二1.032S1线条式铟瓦水准尺三3.01132S3区格式水准尺四5.0511DS3、I、II区格式水准尺五7.55DS3、I、II区格式水准尺等级水准测量技术要求 等级每千米高差全中误差（mm）路线长度（mm）仪器型号水准尺观 测 次 数往返较差或闭合差（mm）和已知点联测环线或附合平丘地山地四1016DS3双面往返各一次往一次20L6n五15-DS3双面单面往返各一次往一次30L-注：L为返测段、附合或环线水准路线长度，n为测站数。3.2进洞控制测量洞内外二者坐标系不一致，应首先把洞外控制点和中线控制桩坐标纳入同一坐标系统内，即必需优异行坐标转换。通常在直线隧道以线路中线作为X轴。用控制点和隧道内待测设线路中线点坐标，反算两点距离和方位角，从而确定进洞测量数据。把中线引进洞内，可按下列方法进行：1直线隧道进洞直线隧道进洞计算比较简单，采取拨角法。以下图所表示，A、D为隧道洞口投点，在线路中线上，当以AD为坐标纵轴方向时，可依据洞外控制测量确定A、B和C、D点坐标进行坐标反算，分别计算放样角1和2。测设放样时，仪器分别安置在A点，后视B点；安置在D点，后视C点，对应地拨角1和2，就得到隧道口进洞方向。3.3洞内控制测量在隧道施工中，伴随开挖延伸进展，需要不停给出隧道掘进方向。为了正确完成施工放样，预防误差积累，确保最终正确贯通，应进行洞内控制测量。此项工作是在洞外控制测量和洞、内外联络测量基础上展开，包含洞内平面控制测量和洞内高程控制测量。3.3.1洞内平面控制测量隧道洞内平面控制测量应结合洞内施工特点进行。因为场地狭窄，施工干扰大，故洞内平面控制拟采取中线法形式。中线法( 适适用于500 m曲线隧道和1000 m直线隧道)中线法是指采取直接定线法，即以洞外控制测量定测洞口投点为依据，向洞内直接测设隧道中线点，并不停延伸作为洞内平面控制。这是一个特殊支导线形式，即把中线控制点作为导线点，直接进行施工放样。通常以定测精度测设出待定中线点，其距离和角度等放样数据由理论坐标值反算。若将上述测设中线点，辅以高精度测角、量距，能够计算出新点实际正确点位，并和理论坐标相比较，依据其误差，再将新点移到正确中线位置上，这种方法也能够用于较长隧道。本工程拟沿隧道轴线方向布设控制支导线。进行水平方向角及边长测量，水平方向角按导线量测时前进方向观察左右角，奇数站测左角，偶数站测右角；边长进行对向量测，计算时对观察值进行仪器加、乘常数更正。控制导线观察技术要求见下表DJ2级仪器水平角方向观察法技术要求两次照准读数差半测回归零差一测回中2C较差同方向值各测回互差38139级测距仪边长测距作业技术要求气象数据测定一测回间较差限值（mm）测 回 间较差限值（mm）往返观察较差限值（mm）温度最小读数（）气压最小读数（Pa）测定时间间隔数据取用1.0100每边观察始末每边两端平均值572（abD）导线测量关键技术要求等级测角中误差方向角闭合差导线长度平均边长水平角DJ2型仪器测回数测距中误差全长相对中误差测距要求测距仪等级测回数四等2.51.8km300m67mm1:3500022一级5.02.4km300m210mm1:17000223.3.2洞内高程控制测量洞内高程控制测量是将洞外高程控制点高程经过联络测量引测到洞内,作为洞内高程控制和隧道构筑物施工放样基础,以确保隧道在竖直方向正确贯通。洞内水准测量和洞外水准测量方法基础相同，但有以下特点：（1）隧道贯通之前，洞内水准路线属于水准支线，故需往返数次观察进行检核。（2）洞内三等及以上高程测量应采取水准测量，进行往返观察；四、五等也可采取光电测距三角高程测量方法，应进行对向观察。（3）洞内应每隔200500m设置一对高程控制点方便检核.为了施工便利,应在导坑内拱部边墙最少每100m设置一个临时水准点。（4）洞内高程点必需定时复测。测设新水准点前，注意检验前一水准点稳定性，以免产生错误。（5）因洞内施工干扰大，常使用挂尺传输高程，图所表示，高差计算公式仍用hAB=a-b，但对于零端在顶上挂尺，读数应作为负值计算，统计时必需在挂尺读数前冠以负号。B点高程： HB=HA+a（b）=HA+a+b 水准高程控制点布设在平面控制导线点上，按四等水准规范精度要求进行往返观察，水准高程测设随工程施工进度立即跟进，并定时进行复测检核。等级水准测量技术要求等级每千米高差全中误差（mm）路线长度（mm）仪器型号水准尺观 测 次 数往返较差或闭合差（mm）和已知点联测环线或附合平丘地山地四1016DS3双面往返各一次往一次20L6n五15-DS3双面往返各一次往一次30L-4控制网贯通精度预算依据工程测量规范及公路勘测规范等中对隧道施工贯通中误差估算要求，隧道相向开挖长度在4Km内贯通中误差分配值见下表。隧道进洞口至出洞口长度为498米，隧道为单向纵坡，i=2。因纵向贯通误差对计算直线型隧道只影响中线方向里程桩号而不影响隧道贯通，所以此次对隧道贯通面就不进行纵向贯通中误差估算。隧道相向掘进开挖长度小于4Km时贯通中误差分配值误差名称横向（mm）竖向（mm）洞外测量2525洞内测量4525全部贯通测量50354.1洞外、内控制导线网点和边长投影到贯通面上相对坐标系确定依据隧道施工方案施工进度计划安排，隧道掘进开挖计划由隧道进、出口对向掘进施工，即隧道进口方向施工450米即K25+561K26+011段，隧道出口方向施工48米即K26+059K26+011段。所以，本隧道进洞口点至隧道贯通面K26+011洞内施工控制导线总长度为450米，出洞口点至隧道贯通面K26+011洞内施工控制导线总长度为48米。依据该隧道施工方案，隧道掘进开挖由隧道进、出口对向掘进施工，所以，隧道掘进开挖施工只有1个贯通面。纵坐标X轴为过隧道洞外GPS控制点GP01并平行于线路交点JD1至JD2连线（即隧道轴线）方向射线；横坐标 Y轴为过洞外GPS控制点GP01和纵坐标X轴垂直射线。4.2控制网测量对横向贯通中误差估算4.2.1导线网方法洞内横向贯通精度估算依据公路隧道施工技术细则贯通误差调整条线参数示例表相向开挖总长度（km）33限差（mm）150200调线长（m）200200偏角235326810半径（m）3000030000曲线长（m）2230外失距（mm）24夹直线长（m）178170本工程取4倍中误差为测量限差，设隧道总横向贯通限差为q，则贯通中误差限差为。依据导线测量特点，其观察量分别为边长和角度，观察精度以边长相对中误差m/s及测角中误差m/p分别表示其观察精度，应用误差传输定律，得到单导线测量误差引发横向贯通影响值估算公式为注：式中m/p为206235；dy为第i 条边在贯通面上投影长度；Ry为不包含导线环起、终点各i点向贯通面方向作垂线长度。依据上式计算出地面导线网对横向贯通影响值mq外，再依据计算出洞内测量误差对横向贯通误差影响值mq内值。结合隧道内布网特点及所用仪器标称测距精度、隧道施工情况，先设定洞内测距相对精度，长大隧道洞外及洞内可设m/s=1/500001/100000，中短隧道1/01/50000 。隧道形状确定后，通常dy 、Ry 亦随之可确定并计算取得，(注：对于近似直线延伸布设洞内导线闭合环网，dyi近似为零，则式中关键Ryi数值计算)，这么在已知了m/s、dyi、Ryi后，将其值代人式中即可反求出洞内所需m/p测角精度值。依据m/p求算值和m/s设计值，结合测量规范确定洞内导线网施测等级、测角等级及测距精度标准。若得出测距、测角精度太高难以施测，则需重新设计网形结构和导线边长并根据以上次序重新计算各要素，直至既满足洞内贯通误差精度要求，测角和测距精度及导线边长又较易于按要求顺利实施。4.2.2洞外横向贯通精度估算GPS控制网点位测量误差对横向贯通精度影响值估算利用隧道两端洞口处GPS控制引测入洞起算点(洞口投点)点位误差、洞口GPS定向边方向测量误差、起算点距隧道洞口轴线垂距及其GPS边长相对精度分别计算GPS控制网投点误差影响Mt、定向边方向误差影响值Ma、边长误差影响值Mys ，根据误差传输定律计算其总影响值。此3项影响值平方和即为洞外GPS网测量误差对横向贯通精度影响值平方。公式表示为= 利用上式计算GPS控制网地面测量误差对横向贯通精度影响值。依据式4.2.1洞内测量误差对横向贯通误差影响值mq内值，计算洞内需要达成测角精度、测距精度同上述导线控制网中对应计算方法(此处略)。依据Mq外求算值和m/s设计值，结合测量规范确定洞内导线网施测等级、测角等级及测距精度标准。4.2.3水准高程测量对竖向贯通中误差估算设隧道地面和地下按等影响分配，若设隧道总高程贯通许可中误差为Mh ，则地面高程贯通中误差许可值为：每公里高差中数中误差由后式计算：注：S以km单位。依据踏勘确定得出地面设计路线长度或已知地下测量路线长度，据上式计算出地面或地下mkm值，比照国家行业各等级水准测量规范决定地面或地下高程水准测量等级并进行测量仪器选型，从而完成了高程控制测量设计。确定高程测量等级后，选择经济合理，又能确保高程传输精度测量方法，如水准测量、三角高程测量，并严格按对应技术要求进行施测。依据工程测量规范要求，竖向贯通中误差Mh25mm，其计算公式为：Mh=m(L)1/2，m=5mm/Km。分别依据洞口两端洞外水准点到洞口水准点距离和洞口水准点到贯通面水准点计算洞外、洞内水准点对隧道贯通面竖向贯通误差。并计算总竖向贯通误差。5隧道施工放样测量隧道超欠挖对隧道整体施工质量影响很大，应加强开挖断面测量放样工作，开挖前在开挖断面上正确标出设计断面尺寸线 ,开挖工作完成后立即测量超欠挖并绘出断面图。隧道衬砌,不管任何类型均不得侵人隧道建筑限界，所以各个部位衬砌放样全部必需在线路中线、水平测量正确基础上认真做好，使其位置正确，尺寸和高程符合设计要求，具体做法分述以下:5.1拱部衬砌放样拱部衬砌是在安装好拱架模型板上来完成，拱架架立是在开挖断面符合净空要求及中线水平桩点正确无误基础上进行。拱架制作是依据设计拱架图，在放祥台上按1:1 百分比尺放出大样，按,大样制作构件拼装而成。立架间距应依据地质情况、衬砌厚度、拱架质量、模板厚度等原因决定，通常为0.61.5m。拱架在受力后可能发生下沉或向内挤，影响隧道净空，所以必需依据地质情况预留加宽和沉落量，通常方法是在制作拱架或拼装梳形木时，将拱圈半径加大25cm；若地质松软，沉落值可达1020cm(如湿砂、砂黏土之类)，遇此情况必需提升起拱线和拱顶高程，但边墙基底高程应固定不变，砌筑边墙时，应以此不变高程控制，加上提升起拱线数值。立架之前应具体检验拱架是否变形，必需时应在大样台上校正后再用。采取先拱后墙法施工时拱架架立方法和步骤以下：丈量开挖断面，欠挖部分应清楚。复核中线水平，放出垂直中线十字线，标出拱架顶及起拱线高程。拱架拼装就位，根据要求间距用横撑固定(注意曲线上内外侧弧长之差)。将首尾两排拱架按中线位置定位，在直线段时，将拱架上中点和线路中线重合。将首尾两排拱架拱脚处用双木楔调整高度，使拱架顶和抄平标出之拱顶高程一致（包含提升预留沉落值在内）。反复检验和调整首尾拱架左右两侧位置及拱架顶高度，使之按中线水平正确定位。首尾两排拱架定位后，在拱顶及拱脚左右处用此麻线拉紧，中间各排拱架以此麻线为准，按 、两步骤使拱架达成要求为止，用木撑抵紧于岩壁上，稳妥固定。采取先墙后拱法施工时，拱架架立方法是相同，不一样是架立拱架承台，其方法有边墙预留丁石、边墙留孔、立柱支撑等。在拱圈衬砌之前还必需检验拱架和模型板安装质量及净空尺寸、中线水平是否全部合乎要求。在衬砌过程中，应随时检验模型板及拱架状态，发觉变形或走动，应停止灌注，立即纠正，以确保净空要求。5.2边墙衬砌放样边墙衬砌有混凝土浇筑和料石或预制块砌筑；边墙型式有直线型和曲线型。用混凝土灌筑时，直线型边墙模板系依据支撑立柱间距、边墙高度分块制成；曲线型边墙模板，则需要预先按1:1百分比画出衬砌模型大样图，按图制作模型架和模型板。立模之前，必需检验线路中线、墙基高程、断面净空，符合设计要求后才能据此安装，中线到边墙模板各点宽度(设计净空宽+预留宽)，能够用坐标法测定。用料石或预制块砌筑边墙时，在起拱线外，依据隧道净空宽度及施工误差加宽，立固定垂直方木以掌握砌筑边墙垂直坡度，基础四角按坐标法测定砌筑基准石，以后挂线控制填腹砌筑。当砌筑曲线边墙时，须将料块依据大样图编号，严格根据编号要求砌筑，曲线弧形用模型控制。5.3仰拱及铺底施工放样仰拱断面系和隧道拱圈成反方向弧形,检验断面开挖是否正确和仰 拱模板安装全部可用样板法。样板是在大样台上制成，以路面高程为依据，按仰拱面计算坐标值放样，用5cm5cm方木钉成。检验开挖后断面时，将样板横木上口和边墙上路面线比平，样板上划路线中线和地面中线桩对准，此时量取弧形木下口至开挖面距离，即可算出其开挖数值。安装仰拱模型板时，注意将样板平行提升一个模型板厚度，使模板背紧贴样板弧形木，这时模板面(即衬砌面)就符合设计高程。检验衬砌后仰拱面是否正确时，可将样板上面横木下口比平边墙上路面线，这时样板弧形木下口距离衬砌面应该是5cm，检验数点即可知拱面正确程度。不设仰拱隧道应做铺底，但在围岩坚硬不易风化、干燥无水时，能够不做铺底，但应整平。欠挖部分部分坚硬岩石许可侵人铺底5cm，超挖部分应用浆砌片石铺平。5.4洞门砌筑放样隧道洞门是确保行车和施工安全、预防洞顶坍塌关键建筑物。洞门砌筑之前应做结构放样，如端墙坡度为1:0时，其位置和洞门设计里程一致，可依据洞门里程中线桩，用经纬仪作隧道中线垂直线(曲线上作该点中线切线垂直线)，标出端墙在平面上位置；若端墙有坡度时，按设计坡度求出端墙基底里程:端墙基底里程=洞门里程H*m再依据此里程设中线桩，作中线垂直线，定出端墙位置。端墙若有扩大基础，则襟边部分尺寸需同时放线。在平面上依据经纬仪放出纵横十字线量出襟边尺寸，用麻线绷紧定位；在立面上依据端墙坡度立坡度尺加以控制，或下部以基底里程放十宇线为准，上部求出端顶墙部位置里程，在此里程
