中学综合教学楼设计综合说明.doc

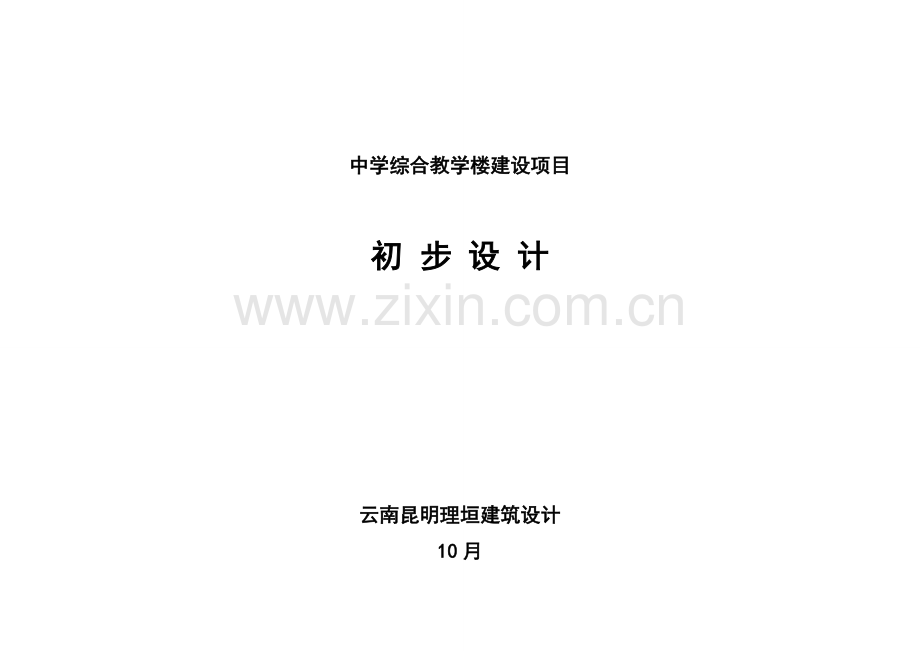

中学综合教学楼建设项目

初 步 设 计

云南昆明理垣建筑设计
10月

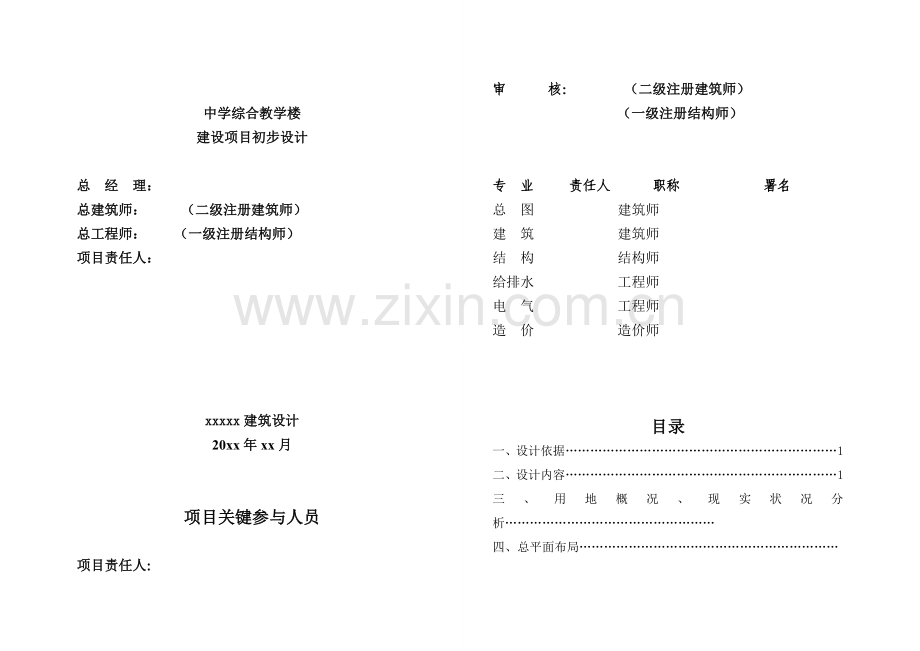

中学综合教学楼
建设项目初步设计

总 经 理：
总建筑师： （二级注册建筑师）
总工程师： （一级注册结构师）
项目责任人：

xxxxx建筑设计
20xx年xx月

项目关键参与人员

项目责任人：
审 核： （二级注册建筑师）
（一级注册结构师）

专 业 责任人 职称 署名
总 图 建筑师
建 筑 建筑师
结 构 结构师
给排水 工程师
电 气 工程师
造 价 造价师

目录
一、设计依据…………………………………………………………1
二、设计内容…………………………………………………………1
三、用地概况、现实状况分析……………………………………………
四、总平面布局………………………………………………………
五、设计指导思想和设计特点………………………………………
六、关键技术经济指标………………………………………………
七、建筑设计说明……………………………………………………
八、结构设计说明……………………………………………………
九、给排水设计说明…………………………………………………
十、电气设计说明……………………………………………………
十一、节能及环境保护设计说明…………………………………………
十二、消防设计说明…………………………………………………
十三、各专业图纸……………………………………………………
十四、政府相关部门批复文件………………………………………

一、设计依据
1.设计关键依据
1. 甲方提供设计委托书；甲方和我院签署设计协议；甲方选定建筑方案，
2. 甲方提供地质勘探资料，市政建设资料及地形图；
3. 甲方提供相关计划批复文件；
4、现行设计规范
《民用建筑设计通则》 GB50352－
《建筑设计防火规范》 GB 50016－
《中小学建筑设计规范》 GB 50099－
《公共建筑节能设计标准》 GB50189-
《城市道路和建筑物无障碍设计规范》 JGJ50-
《屋面工程技术规范》 GB50345-
和相关国家、地方、行业规范、规程。
2. 工程设计相关文件
1. 本工程建设主管部门对本工程可行性汇报和相关批复文件。
2. 城市建设计划部门对方案设计（总体计划）批复文件。
3. 建设方所提设计任务书。
4. 相关市政部门意见和要求文件。
5. 设计协议文件。
6. 其它设计依据。

二、设计内容
1. 此次设计为《中学综合教学楼建设项目》初步设计，含建筑、结构、给排水、电气、概算五个专业。

三、用地概况、现实状况分析
1、用地概况：
本工程场地在中学校园内。
本工程场地及周围建设环境良好，为稳定建设场地，适宜建筑。场地抗震设防烈度为7度组，设计基础地震加速度值为0.1g，建筑结构按规范要求设防。
2、建设条件：
交通条件。场地有着良好区位优势，在中学校园内。
供水条件。本项目属自来水企业供水服务范围，供水管道水压和流量完全能够满足项目建设及以后用水需求，供水条件优越。
供电条件。电源从城市电网10KV供电线路直接接入，十分方便，完全能够确保全天候用电需求。
垃圾处理和污水排放。垃圾处理：每日所产生固体垃圾由环卫人员搜集后送垃圾处理站统一处理。污水排放：项目区污水关键是生活污水，按雨污分流标准，污水经化粪池沉淀处理后由专管排入城市排污管道。
通信条件。伴随通讯和广播事业快速发展，程控交换化比重达100%。广播和有线电视混合覆盖率达100%。城市有线电话还有大量空间，电信局可立即提供服务；境内交通便利，无线电通讯良好，通讯十分便捷。

四、总平面布局
项目用地为方形，所以计划布局不仅考虑了各功效组团和周围用地关系，还考虑用地内部功效空间整体性和延续性。总平面布局包含道路系统、水体、铺地、绿地、建筑物及树木和树丛；在功效上关键计划已存在，分区合理明确，交通流线清楚。从总平面上看，空间内敛、布局自由而有序，各建筑组团之间形成有机体，多种建筑、设施集中、均衡，为创建友好、生态校园奠定了良好基础。

五、设计指导思想和设计特点
1. 本工程设计指导思想和设计标准
1. 设计指导思想：
本项目建设严格按中央、省相关学校建筑建设管理要求及相关行业技术规范组织实施。坚持“以人为本”理念，在满足各项使用功效要求基础上，发明出宜人学生居住环境。
2. 设计标准：
·整体性标准：单体建筑和校园环境紧密结合，和周围环境发生对话，整合校园空间。强调更大范围整体友好。
·功效性标准：教学楼属于功效性很强建筑类型，形式必需因循功效。
“以人为本”标准：建筑设计符合使用者行为心理，富有些人情味。
·可连续发展标准：最大程度利用绿色资源，并充足考虑生态环境保护和经济可连续性。
·亮点突出标准：关键地方强化处理，突出亮点以成为校园标志。
·个性突出标准：强化学校建筑应有风格特色，空间中随地弥漫着知识文化气氛。
·前瞻性标准：估计发展需求，考虑智能化，为以后发展留有余地。

六、关键技术经济指标
1、建筑占地面积：777.76平方米：
2、总建筑面积：3217平方米：

七、建筑设计说明
1.1 本工程为建筑设计使用年限：建筑耐久年限等级；二级(50-1)。
1.2 本工程结构形式为框架结构；地基基础设计安全等级为丙级。设计使用年限为50年；抗震设防烈度八度。
1.3 本工程建筑防火设计为二类（用于多层建筑），建筑耐火等级地上为二级。
1.4 防水等级：屋面防水为3级。
1.5 本工程依据使用要求和相关规范作智能化设计和无障碍设计。
1.6 平面布局及功效分区
教学楼平面设计：
一层行政办公室、残疾人卫生间；二层为物理试验室，化学试验室，生物试验室和卫生间等。
1.7 剖面设计
教学楼为四层建筑，各层层高均为3.9m，总建筑面积3217平方米。建筑高度为15.6m。
1.8 竖向交通设计
本工程竖向交通以楼梯疏散为主，设楼梯两部，分布位置详见平面图，确保使用和疏散要求。
1.9 立面设计
教学楼以灰色为外墙基色，局部配以白色，和校园其它建筑形成协调统一，强调、突出学校园文化气氛。
1.12 建筑消防
依据《建筑设计防火规范》，本工程属二类建筑，自动灭火和火灾自动报警系统，具体位置详水电消防图。
本工程为二类建筑，疏散人数依据100人/米计算，现教学楼有疏散楼梯共宽7.4米，走道净宽约2.2米，外门宽共7.2米，已满足疏散要求。
1.13 无障碍设计
依据《城市道路和建筑物无障碍设计规范》，主入口处设净宽1.5m宽，坡度为1:15无障碍坡道，在教学楼一层卫生间为无障碍卫生间。
1.14 建筑关键面积分配详建初平面图。
1.15 建筑装修做法
1.15.1 外装修关键采取涂料等，详建筑立面。
1.15.2 墙体材料
外墙：外墙局部采取180厚实心砖，其它均为200厚免抹灰混凝土空心砌块。
内隔墙：200厚免抹灰混凝土空心砌块。
1.15.3 室内一般装修：墙面采取水性涂料或仿瓷抹面；墙裙采取一般釉面砖、提浆抹面、局部水磨石等；地面采取花岗岩、抛光地砖、防滑地砖面层等；天棚采取双飞粉，水性涂料或仿瓷抹面，部分轻钢龙骨矿棉板吊顶；门窗采取塑钢门窗、钢门窗、拼板门、胶合板纤维板门等。
1.15.4 卫生间配置便器、洗手盆、壁镜、洗污池等。卫生间洁具采取易于清洁卫生设备，并设置垃圾搜集存放设施，机械排风设备视需要考虑设置。
1.15.5 防水做法
卫生间防水做法:
在结构面上做20厚1﹕3水泥砂浆保护层，以陶粒混凝土填充（蹲坑处）。找1%坡，之上做20厚1﹕3水泥砂浆找平层，1.2厚聚氨酯防水涂层（一布四涂）20厚1﹕3水泥砂浆保护层，8厚1﹕2建筑胶水泥砂浆粘接层之上铺防滑地砖（水泥浆擦缝）。
屋面防水做法：
隔汽层为涂乳化沥青两遍；找坡材料为陶粒混凝土(兼保温材料)，最薄处60mm；防水材料为4mm丙烯酸脂防水卷材和改性沥青防水卷材。

八、 结构设计说明
1、工程概述
1.1、本工程在云南省。本工程建设项目为中学教楼。
1.2、教学楼部分建筑平面不规则或超长，按相关规范、规程及轴线关系进行分缝处理。建筑概况以下：
a) 研究楼：建筑地上共4层（不包含出屋面楼梯间），教学楼层高均为3.6米，室内外高差0.45米，建筑总高度15.600米（不包含出屋面楼梯间）。各栋建筑内部全部有连廊连接。本部分建筑关键跨度为4.8×8.1结构形式采取现浇钢筋砼框架结构。结
2、关键设计依据:
2.1、建筑设计使用年限为50年；
2.2自然条件：
a)基础风压： 0.3KN/m2
b)基础雪压：0.3KN/m2
c)抗震设防烈度：7度；
2.3、地质资料参考云南地质工程勘察设计研究院提供《中学学生宿舍楼》岩土工程勘察汇报
2.4、本工程结构设计采取关键规范和标准：
《建筑工程抗震设防分类标准》（GB50223-）；
《建筑可靠度设计统一标准》(GB50068-)；
《建筑结构荷载规范》(GB50009- )；
《混凝土结构设计规范》(GB50010-)；
《建筑地基基础设计规范》(GB5007-)；
《建筑抗震设计规范》(GB50011-)；
《砌体结构设计规范》（GB50003-）；
《建筑地基处理技术规范》（JGJ79-）；
《地下工程防水技术规范》（GB50180-）
《岩土工程勘察规范》（GB50021- ）；
《民用建筑工程结构初步设计深度图样》（058G104）；
《建筑工程设计文件编制深度要求》（）
3、建筑分类等级:
3.1、建筑结构安全等级：二级；
3.2、地基基础设计等级：丙级；
3.3、建筑抗震设防类别：标准设防（乙类）；
3.4、框架抗震等级：二级；
4、关键荷载取值：
4.1、楼面活荷载标准值：
宿舍部分：
教室 2.0KN/m2 卫生间 8.0KN/m2
走道 2.5N/m2 准备室 5.0KN/m2
楼梯间 3.5KN/m2 办公室 2.0KN/m2
上人屋面2.0KN/m2 不上人屋面 0.5KN/m2
4.2、风荷载：
基础风压：Wo＝0.3KN/m2
地面粗糙度类别：B类
4.3、雪荷载：
基础雪压：So＝0.3KN/m2
4.4、地震荷载：
设计基础地震加速度值：0.1g；
设计地震分组：第三组；
场地类别：Ⅱ类；
场地特征周期：0.40S；
结构阻尼比：5.0％；
多遇地震影响系数最大值：0.08
罕遇地震影响系数最大值：0.50
5.1、结构缝设置：
a)宿舍部分：
本工程建筑教学楼因为建筑超长，整个建筑单体分为两道建筑施工缝,总分为三个整体时行计算。

5.2、结构计算
教学楼关键跨度为4.2×8.1，建筑层数为4层，采取框架结构；。因楼梯均设置在角部，楼面大开洞，为微弱部位，结构设计中采取设长扁柱拉通框架，加厚微弱部位板厚、拉空梁等方法加强。其中需设置钢筋砼挡土墙建筑采取两个模型进行结构分析和计算，
6、基础设计:
6.1、依据《地勘汇报》，工程地质条件以下：
1）地形地貌
拟建工程场地位格宜镇宣威二中校园内，场地属侵蚀剥蚀残蚀山斜坡地带，地形坡度约20度，
2）地质概述
依据钻探揭露，按地层成因、结构、物理力学性质特征，将揭露深度内地基土（岩）层划分为2个主层，工程特征以下：
① 红粘土，褐黄、黄灰，湿，可塑状，切面稍有光滑，韧性中等，干强度高。含量水比（a ）0.66~0.85,平均0.77;液塑比（I）1.63～1.70，平均1.66，局部含砾石，呈次棱角状，成份为粉砂岩，强风化，粒径0.20～1.00cm,含量约3%，厚度0.50～14.90m,平均6.92.
② 灰岩：灰、灰白色，厚层～块状结构。岩石坚硬、致密，中等风化，岩芯完整，呈短柱状，1.20～15.60m，平均6.03 m。物理力学性质及力学强度尚可。
3）地下水：
据场地水文地质调查结合小区调查，降雨季节，场区内分布众多深度5～10m农灌井全部有正常积水，进入旱季(12月～第二年4月)期间，部分农灌井会干涸，按农灌井井深推测，场区地下水年水位变幅大于7 m。场地地下水为第四系孔隙型潜水，微具承压性，地基深部基岩中赋存裂隙水，水量微弱。场地地基中厚大粘性土层、次生红粘土层、有机质粘土层及粉土层属微透水～不透水层，杂填土层、圆砾层及基岩层属强透水层。场地地下水对基础砼结构及钢筋砼结构中钢筋无腐蚀性，对外露钢结构具弱腐蚀性。
6.2、总而言之，拟建场地除填土层较厚，底部灰岩基岩面起伏较大外，无危及建筑安全不良地质作用和地质灾难，属于稳定建筑场地，适宜建筑。场地属对建筑抗震不利地段，场地土类型为中硬土，Ⅱ类建筑场地。因为柱荷较大，且对差异沉降敏感，结合勘察结果、场地填土层较厚，场地地面高差较不大，确定各拟建建（构）筑物地面标高后还存在取土填土等不利原因，所以本工程采取人工挖孔桩基础，依据地勘资料选择2层灰岩作为桩端持力层，其极限端阻力标准值为9500Kpa。有效桩长约6~14米。桩径：1000mm，单桩竖向承载力特征值Ra=1500～KN。本工程基础设计使用中国建筑科学研究院PK.PMCAD工程部编制《基础工程计算机辅助设计JCCAD》(10月版)程序进行计算。
本工程采取基础方案，须处理关键基础设计问题是深厚回填土产生桩负摩阻对本工程基础影响。
7、结构分析：
7.1、本工程使用中国建筑科学研究院PK.PMCAD工程部编制结构分析程序《多层及高层建筑结构空间有限元分析和设计软件SATWE》（10月版）进行结构分析。
7.1、计算均以基础顶为嵌固端。其它计算参数和结果见计算结果表。
8、关键结构材料及强度等级：
8.1、钢筋： HPB235级钢筋， HRB400级钢筋；
8.2、混凝土：C25～C35；
8.3、填充砌体：MU5加气砼砌块，砌筑砂浆M5混合砂浆；
8.4、型钢、钢板、钢管：Q235-B

9、关键选择图集：
《混凝土结构施工图平面整体表示方法制图规则和结构详图(11G101-1)修正版》、《烧结粘土空心砖填充墙结构图集（滇03J04）》、《钢筋混凝土过梁(合订本)(03G322-1)》、、《混凝土结构施工图平面整体表示方法制图规则和结构详图 (04G101-3)。
10、计算结果见附表：

九、给排水设计说明
5.3给排水设计
5.3.1设计依据
1、本工程采取关键法规和标准
（1） 《建筑给水排水设计规范》GB50015-（）
（2） 《室外给水设计规范》GB50013-
（3） 《室外排水设计规范》GB50014-
（4） 《建筑设计防火规范》——GB50016-
（5） 《建筑灭火器配置设计规范》GB50140-
（6） 云南省地方标准DB53/205-《公共聚集场所消防安全技术规范》
本工程建筑、结构、电气和总图等专业提供作业条件图和设计资料。
5.3.2工程概况
本工程为中学综合教学楼；总建筑面积3217平方米；建筑高度均不超24米（自室外地坪起），为多层建筑。
5.3.3设计范围
1、本工程红线以内室外和室内给排水及消防系统由本院设计。
2、 本工程水表井和城市给水管连接管段和最末一座检验井和城市污水管及雨水管连接管等，由城市相关部门负责设计。
5.3.4室外给水设计
5.3.4.1水源
本工程水源为城市自来水,城市管网供水压力为0.25Mpa。本工程从已建成校内给水管道上接两根DN65引入管。此次设计范围建筑红线内，经过水表井后供给各新建建筑生活、消防等用水。主管道进水口加设管道过滤器。其水质由该管网确保。

5.3.4.2用水量估算
生活给水系统
冷水用水量 ：按每学生每日50L，服务人数 800人
最高日用水量 ：40.00m³/d, 最高日最大小时用水量为：8.75 m³/d.
冷水给水方法：校内给水管网—本建筑屋顶生活水箱内。
5.3.4.3生活给水管管材、接口及敷设方法
1、室内冷水管道采取PP-R管，热熔连接。热水管采取铝塑复合稳态管。
2、室外给水管道采取HDPE给水塑料管，承插连接。
3、管道、管件及阀门工作压力为0.6Mpa。
4、水表井和阀门井均采取砖砌。井盖采取混凝土井盖。
5.3.4.4计量方法
本工程在单体引入管处设总水表计量总用水量。
5.3.5室外排水设计
5.3.5.1排水
1、城市污水管道情况：周围市政道路全部有城市污水管道，许可本工程污水排入。且校区已建成化粪池，本建筑排水引致校区化粪池。
2、本工程采取生活污水和雨水分流制排水管道系统。
3、最高日污水排放量按最高日用水量85%计算：则排放量为34m3/d。
4、 室外排水管道采取HDPE缠绕排水管，承插接口，并采取砂垫层基础。全部排水检验井均采取塑料排水检验井。
5.3.5.2雨水
1、本工程雨水经搜集以后，排入市政雨水管道系统。
2、暴雨量根据当地暴雨强度公式计算
A.暴雨强度公式q=2355(1+0.654lgP)/(t+9.4P0.157)0.806
B.设计重现期：P=1a
C.设计降雨历时 ：t=t1+mt2,m=2
D.地面集水时间:t1=10min
E.汇水面积：F= 777.76m2
F.地面综合径流系数：Ψ=0.5
计算得：
暴雨强度：q= 53.41L/S·ha
雨水量Q=63.6L/S

雨污要分流，雨水经建筑散水沟或雨水口搜集后排到区内雨水管网，最终再排至区外雨水管网。
3、 室外道路边合适位置设置平箅式雨水口，搜集道路、人行道、及屋面雨水。雨水管采取HDPE缠绕排水管，承插接口，并采取砂垫层基础。雨水检验井采取砖砌筑，井盖和井座采取钢筋混凝土。雨水口采取铸铁雨水口。
5.3.5.3管材、接口及敷设方法：
1、室外排水管采取HDPE缠绕排水管；管径大于等于DN600采取钢筋混凝土管。
2、敷设方法为暗敷，车道下管道覆土厚度不得小于0.70米。
3、室外坡降为：DN200，i=0.008；DN300~DN800,i=0.005。
4、室外排水管道起点覆土通常大于等于0.7米；
5.3.6建筑物内给排水设计
5.3.6.1 生活给水系统
本建筑内生活用水标准，用水量等详见5.3.4.2 。
5.3.6.2 系统设置
本工程采取市政直接供水至各用水点。用水计量在各单体引入管处设总水表计量各栋总用水量。
管材：室内生活冷水立管采取钢塑复合管,横支管采取PP-R给水管，同质热熔连接。
5.3.6.3生活污水系统
1、室内采取粪便污水和洗涤废水合流排水管道系统。
2、室内生活污水重力流排出；为确保很好室内环境，污水立管采取伸顶通气管。不方便进行伸顶通气采取汇合通气。
3、 排水立管靠墙、柱部署，横管贴梁走。排水主采取UPVC螺旋消音管，承插粘接。
5.3.6.5 屋面雨水排水系统
1、暴雨强度公式和室外雨水排水设计相同。
（1）设计降雨历时 ：t=5min
（2）设计重现期：P=1a;安全溢流口设计重现期：50 a
（3）屋面径流系数：Ψ=0.9
（4）屋面雨水采取重力流雨水排水系统，屋面雨水由87型雨水斗搜集经雨水管道排至室外建筑散水沟。
（5）室内雨水管采取UPVC螺旋消音管，承插粘接，管道工作压力为1.0MPa。

5.3.7 室内消防工程设计
5.3.7.1 本工程按区域消防考虑，为多层公共建筑。
5.3.7.2 消防水源及消防用水量：
1、消防水源为前期工程已建成校区内消防贮水池。
2、火灾连续时间：消火栓系统为2h。
3、消防用水量标准及一次灭火用水量，详见本说明书表5.3.7-1
消防用水量标准及一次灭火用水量 表5.3.7-1
序号
消防系统名称
消防用水量标准
火灾延续时间
一次灭火用水量
备注
1
室内消火栓系统
15L/s
2h
108m3
由消防水池供给
2
室外消火栓系统
20L/s
2h
144m3
由市政管网供给
3
累计

252m3

4、消防所需消火栓贮水量为108 m3，由已建成校区内消防贮水池水池确保。
5.3.7.3 室内消火栓灭火系统：
1、采取临时高压制消火栓灭火系统。本工程消火栓系统所需要压力为18米；室内消火栓用水量由已建成校区内消防贮水池确保，室内消火栓水压由校内已建成水泵房消火栓泵确保。
2、本工程各层均设消火栓进行保护。其部署确保室内任何一处全部有2股水柱同时抵达。水枪充实水柱为10m。
3、每个消火栓箱内均配置DN65mm消火栓一个，DN65mm 、L25m麻质衬胶水带一条，φ19mm，直流水枪一支。　　
4、屋面消防水箱9m³确保前10分钟消防用水量。
6、管材：室内消火栓给水管采取双面热镀锌钢管，丝扣及沟槽式卡箍连接。工作压力为1.4MPa。
5.3.8灭火器装置
本建筑按中危险级A类火灾设手提式磷酸铵盐干粉灭火器，磷酸铵盐干粉充装量3kg，型号为MF/ABC3。
5.3.9节水节能方法
5.3.9.1 节水方法
1、选择节水型卫生洁具及配水件。
（1）、坐便器采取容积为6L冲洗水箱。
（2）、蹲坑采取延时自闭式冲水、残卫蹲坑采取自带低水箱冲水。公共卫生间采取感应式小便器冲洗阀。
2、绿化用水采取微喷滴灌方法浇洒，并设置单独用水计量装置。
3、水池、水箱溢流水位均设报警装置，预防进水管阀门故障时，水池、水箱长时间溢流排水。
4、给水系统控制最不利处用水器具处静水压不超出0.45MPa。
5.3.10 环境保护方法
1、 给水支管水流速度采取方法不超出1.0m/s，并在直线管段设置胀缩装置，预防水流噪音产生。
2、本工程污水经化粪池处理、含油废水经过隔油池处理后方可排入城市污水管道，预防对城市污水管道造成淤塞。
5.3.11. 卫生防疫方法
1、生活用水水箱和消防水箱分开设置。生活用水箱且设加锁密闭人孔盖，并设有通气管。各栋生活用水水箱采取不锈钢板材质水箱。生活用水水池上部无污水管道。
2、生活水箱设自洁式消毒器，并定时对池水进行循环，预防水质变坏。水池通气管及溢水管管口加防虫网罩，预防杂物尘埃进入池内污染水质。
3、本工程总水表以后设管道倒流预防器，预防红线内给水管网之水倒流污染城市给水。
4、公共卫生间内蹲式大便器采取延时自闭式冲洗阀。
5、室内污水排水管道系统设置伸顶通气管，不方便进行伸顶通气采取汇合通气。改善排水水力条件和卫生间空气卫生条件。
6、室内所用排水地漏水封高度大于50mm。
给排水关键材料表：

十、电气设计说明
一、建筑概况
二中教学楼为4层建筑,面积3217平方米。其消防应急照明，疏散指示照明，
消防设备用电属二级用电负荷，其它全部属三级用电负荷。
二、设计依据
1. 《民用建筑电气设计规范》JGJ16-
2. 《中小学校建筑设计规范》GB50099-.
3. 《建筑物防雷设计规范》GB50057-
4. 《建筑照明设计标准》GB50034-
5. 《低压配电设计规范》GB50054-95
6. 《供配电系统设计规范》GB50052-95
7. 《建筑设计防火规范》 GBJ16-
8. 《火灾自动报警系统设计规范》GB50016-98
9. 《公众聚积场所消防安全技术规范》DB53/205-及国家相关规范规程.

三、设计范围
强电：1、低压配电室；2、试验室动力配电；3、电气照明；4、防雷保护和接地；
弱电：1、综合布线系统；2、广播系统。
四、变配电系统
用电负荷性质等级划分
据《JGJ/T16-92》规范相关要求，该工程属多层建筑物。其中消防用电，走道、楼梯间疏散，应急照明属二级用电负荷，其它均划属三级用电负荷。应急照明时间30mIn。
五、供电电源
本工程供电电源由供电局进行计划统筹安排，在校内统一考虑高低压变配电室，10KV电源电压经变配电后，转换成380/220V电压供给单体建筑低压配电室。并设置自备柴油发电机组作保安负荷备用电源，以满足二级用电负荷供电要求。正常供电时，发电机停止运行，当市电网发生故障，可起动发电机组，向二类负荷或机内容量程度供电，市电网和发电机组间设置电气闭锁装置，以预防发电机组并入市电网造成电气事故。
本教学楼采取380V/220V低压回路供电，电源由学校低压配电室引入，引入方法采取电缆穿钢管埋地引到教学楼配电箱。
六、供电系统
1.低压配电系统配电方法：教学楼总配电箱和层配电箱全部按公众聚积场所消防安全技术规范办理，总配电箱和各层层配电箱全部设有防火剩下电流动作报警系统,楼层教室配电根据明和插座回路分开供电。
2. 门厅、走道、楼梯间疏散应急照明和照明回路全部设单独支路。
3. 教室照明线路支路，控制范围为二个教室。
4. 教室内电源插座和照明用电全部分设不一样支路。
5. 低压配电系统图详见教学楼ALZ总供电系统图及各层层配电箱系统图。
6. 负荷计算：详见配电系统图
教学楼：照明用电：ΣPe=141KW，kx=0.7，Cosψ=0.90（赔偿后），Pjs=98.7KW， Ijs=167A；

七、电力、照明系统
7.1电力设计
7.1.1 动力系统配电方法
关键采取放射式为主，链式配电为辅配电方法，对大容量设备采取干线直配方法。
7.1.2 线路敷设方法
照明、动力干线采取电缆穿钢管暗敷；分支线均采取铜芯交联电线穿PVC管、暗配线。电气线路防火方法为：明敷线路选择防火电缆桥架，敷设于梁底。暗敷线路埋于砖墙内或钢筋凝土板内，按消防规范耐火极限要求，敷设在不燃烧体结构内且保护层厚度不应小于30mm。均满足防火要求。
7.1.3 导线选择标准
消防用电设备选择导线NH-YJV-1KV电力电缆及主干线选择交联铜芯ZR-YJV-1KV电力电缆，分支线选择BV-0.5KV铜芯绝缘导线。
7.2照明设计
7.2.1 关键场所照明照度（LX）
教室、试验准备室、办公室、阶梯教室照度取300LX；门厅、休息室照度100LX；走道、厕所照度50LX 。
7.2.2 关键场所灯具选择
教室：采取T5荧光灯照明照度取300LX，照明功率密度9~11W/平方米并设置黑板灯, 灯具采取T5高效荧光灯。办公室、设备房灯具采取T5高效荧光灯。；休息厅选择荧光灯和节能吸顶灯组合方案。走道、卫生间选择防水吸顶灯；选择应急荧光灯；、疏散走道、楼梯间、门厅、疏散走道、选择应急照明灯和疏散指示灯；其灯具带镍镉电池。其应急时间大于30分钟。
7.3室外低压配电线路
线路敷设方法为满足美观及维修方便：室外部分采取电缆沿室外电缆沟敷设至单体建筑低压配电屏。局部不便作电缆沟处为穿管埋地暗敷；庭园灯线路采取铜芯塑料绝缘电线穿镀锌钢管埋地敷设。
7.4防雷系统
建筑物防雷等级划分和防护方法：建筑物防雷等级: 等效面积66 *14.4*18.3 年平均雷暴日59年估计雷击次数N=0.09946 按公众聚积场所，防雷类别为二类。
依据相关要求该工程建筑物划为二级防雷保护建筑物。采取避雷带作为接闪器预防直击雷。进户线采取电缆沿沟引入方法以预防雷电波侵入，建筑物屋面和内部全部金属设备外壳、金属构架、金属钢管均应和防雷装置作等电位电气连接以预防感应雷。
7.5接地及电气安全系统
1. 低压配电系统保护接地方法采取“TN –C-S”系统，设置专用保护接地线（即PE线），配电线路线制均为三相五线制。
2. 按规范要求进行总等电位联接。
3. 接地方法：接地方法均采取联合接地方法。即防雷保护接地，过电压保护接地，用电设备保护接地共同采取统一接地体，接地体利用钢筋混凝土基础内钢筋，其接地电阻值不应大于1欧姆。
7.5综合布线
1. 因为现在计算机网络系统快速发展，骨干网络使用1000M速率已经是很普遍，在此次项目中使用光纤作为主干。
2. 线路敷设方法，室内干线,支线采取PVC管暗敷：室外干线用钢管敷设
3. 信息点设置:信息点设计按各教室、办公室、设置计算机信息插座,电话插座.电视插座.
4. 电视线路选择SYV-75-5，电话线选择HBV-2x0.5型绞线，计算机线选择五类对绞线CAT5型。
八、、广播系统：
教学楼设广播系统，平时广播背景音乐，火灾时自动切换为火灾事故广播。
关键设备材料表
设备材料表数量(1#教学楼)
序号
名称
型号及规格
单位
数量
备注
1
总配电箱
1ALZ
个
1

2
照明配电箱
AL1,2,3,4
个
16

3
地面插座
甲方自定
个
48

4
球型灯
PAK-D14-122J 28W
个
28

5
防水防尘灯
PAK-D14-122J 32W
个
24

6
双管荧光灯
PAK- EP128A 28W/T5
个
261

7
应急照明灯
PAK-Y10-208A
个
46

8
诱导灯
PAK-Y10-102D01
个
21

9
安全出口灯
PAK-Y10-101E01
个
6

10
黑板灯
XD1382 1×28W
个
30

11
等电位箱/局部等电位箱

个
1/3

12
单管荧光灯
PAK- EP228A 28W/T5
个
14

13
单联翘板式暗开关
250V 10A
个
25

14
暗装双极开关
250V 10A
个
53

15
三联翘板式暗开关
250V 10A
个
6

16
声光控开关
250V 10A
个
25

17
安全型暗装单相插座
250V 10A
个
102

18
绝缘导线
BV-500-2.5mm
米
1500

19
绝缘导线
BV-500-4.0mm
米
1500

20
绝缘电缆
ZR-YJV-1kV-5×10
米
150

21
绝缘电缆
ZR-YJV-1kV-4×95
米
150

25
计算机插座
甲方自定
个
27

26
消火栓按钮
和水施配套
个
24

27
电视插座
甲方自定
个
15

28
扬声器
5W
个
20

29
计算机线
1×CAT5e
米
700

30
广播线
RVS-（2×1.0）
米
500

31
电视线
SYV-75-5
米
450

32
防火桥架
300×100
米
100

33
电话插座
甲方自理
个
12

第一章 节能设计
2.《公共建筑节能设计标准》GB50189-
3.《民用建筑节能设计标准》JGJ26-95
4.《夏热冬暖地域居住建筑节能设计标准》JGJ75-
电气节能方法
电气节能依据本工程特点采取以下技术方法：
1、合理选择低压配电室建筑位置，使其尽可能靠近负荷中心降低线耗。
2、优化系统接线，灵活调配电能。
3、配电系统组成尽可能合理，经济，以节省系统电气设备投资，便于电气系统运行，管理。
4、照明节能从照度适宜，灯具部署合理，并尽可能采取高效光源和节能灯具。高效荧光灯采取就地赔偿方法。并从提升控制水平等各方面入手。
5、照度标准满足《建筑照明设计标准》GB50034-）5.22
6、照明控制依据功效要求，采取分组、分区、动静控制等方
7、疏散指示灯，采取低功耗光源。
8、经过开关量控制满足不一样功效灯光场景控制需求，营造舒适照明环境，即延长灯管使用寿命，又利于节能和管理。
第二章 消防设计
《公众聚集场所消防安全技术规范》DB53/ 205-
电气消防设计
按公众聚积场所消防安全技术规范，总配电箱和各层层配电箱全部设有防火剩下电流动作报警系统。
5.2.2线路敷设和接地：室内干线沿弱电防火电缆桥架敷设，分支线穿钢管暗敷。其线路应满足埋设厚度大于3cm，耐火极限要求。室外干线沿电缆沟穿钢管敷设。
5.2.3消火栓按钮可直接起动消火栓泵，消火栓按钮在消火栓箱内，距地1.6m，按钮控制回路为24V。

十一、节能及环境保护设计说明
(一)地理位置及气候特征概况
本工程在，地处温和地域(VB 区)。建筑类型为多层公共建筑，实施《夏热冬暖地域公共建筑节能设计标准》。
(二)实施法律、法规和标准
1、《中国环境保护法》
2、国务院[1998]253号文《建设项目环境保护管理条例》
3、国计字[1986]002号文《建设项目环境保护设计要求》
4、国环[1993]015号文《相关深入做好建设项目环境保护管理几点意见》
5、《气环境质量标准》(GB3095—96)二级
6、《表水环境质量标准》(GHZBI一1999)三类
7、《市区域环境噪声标准》(GB3096—93)H类
8、《水综合排放标准》(GB8987—96)三类
9、《建筑施工界噪声值》(GB3096)一类
10、《公共建筑节能设计标准》(GB50189—)
11、《云南省民用建筑节能设计标准培训讲义》
(三)建筑总体参数概况
1、保温隔热方法
外墙采取空心砌块，并采取保温砂浆达成保温隔热作用
屋面保温隔热层采取泡沫混凝土以达成节能作用
门窗气密性：等级为四级
2、体形系数、窗墙比
教学楼
窗墙比0.43，小于规范要求窗墙比0.7。外窗可开启面积大于外窗所在房间地面面积8%或外窗面积30%。本工程全部门窗均采取净白玻璃，可见光透视比为0.85-0.9。
(四) 节能及环境保护方法
环境保护方法：
l、材料利用
墙体采取空心混凝土砌块，其轻质性和保温性特点充足表现节能建筑、绿色建筑设计理念。墙体均采取390×190×190混凝土空心砌块，其干体积密度≤1100kg／m3，相当于空心粘土砖l／2、实心粘土砖l／3、混凝土2／5，也低于通常轻集料混凝土容重，所以，采取空心混凝土砌块能够有效减轻建筑物自重，节省建筑材料和工程费用。因为砌块内部含有大量气泡和微孔，所以有良好保温性能。屋面设置保温隔热层(1；6焦渣混凝土)，有效降低夏季太阳辐射热。建筑装饰材料，均选择环境保护节能建材。建筑垃圾在达成一定规模时分类集中，按环境保护要求统一处理；施工期间要做好相关防护方法，文明施工，尽可能降低对环境影响和污染，可考虑种树植草大面积绿化同时进行。
2、总图布局
建筑各房间均含有良好采光和通风，结合现实状况地形、建筑布局，建设多种绿地
