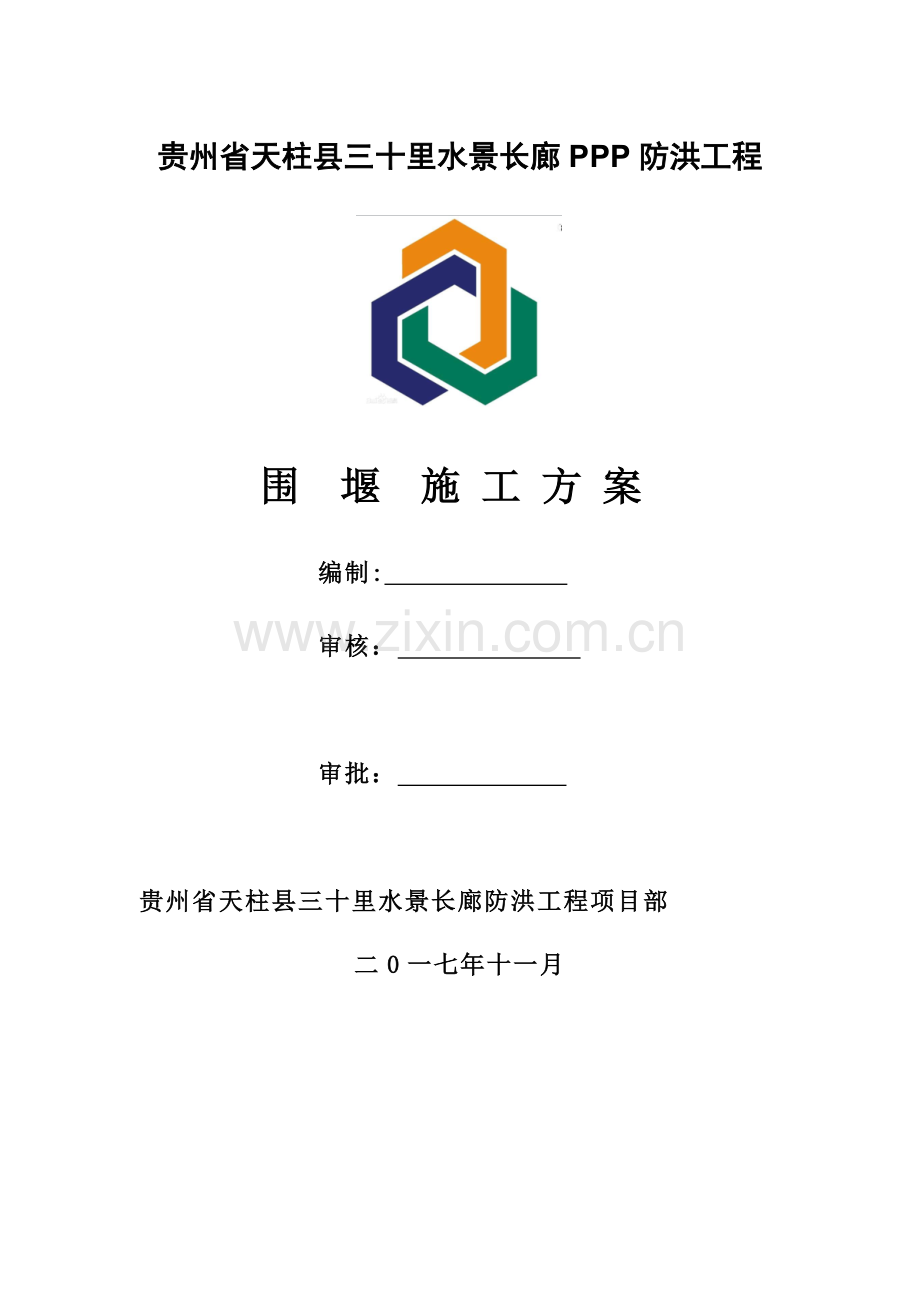

贵州省天柱县三十里水景长廊PPP防洪工程

围 堰 施 工 方 案
编制:
审核：

审批：

贵州省天柱县三十里水景长廊防洪工程项目部
二0一七年十一月

施工组织设计（施工方案）报审表
工程名称：天柱县三十里水景长廊PPP防洪工程
致： 贵州省黔东南州水建监理有限责任企业 （监理单位）
我方已完成了 临时围堰工程施工组织设计（施工方案）编制，并经企业技术责任人同意，请给予审查。

附：临时围堰工程施工方案

承包单位（章）：
项目责任人：
日 期：

项目经理/项目责任人审查意见：

项目经理/项目责任人：
日 期：
总监理工程师审核意见：

项目监理机构：
总监理工程师：
日 期：

天柱县三十里水景长廊帮洞半岛三标段

临时围堰工程施工方案

程序
签 名
职 称
日 期
编制
专业责任人

审
核
项目技术责任人

企业
技术部门

企业
质量部门

企业
安全部门

同意
企业总工

龙元建设集团股份

目 录
一、工程概况 1
二、施工区域及水文情况 1
1、流域概况 1
2、现有水利工程 4
3、施工期水流控制特点 4
三、围堰设计 4
四、施工准备（施工资源配置） 5
五、施工方法 7
1、围堰部署 7
2、围堰施工次序 7
3、围堰填筑前准备 8
3、堰体填筑 8
4、围堰迎水面防冲铅丝笼施工 9
5、试验检测 9
6、施工技术要求 10
7、围堰拆除 11
8、河道疏竣施工 11
9、基坑排水 11
六、质量控制 15
1、质量管理网络 15
2、质量确保方法 16
七、安全确保方法 16
九、防汛方法 17
十、进度确保方法 17
十一、环境保护方法 18
十二、抢险预案 19

一、 工程概况
工程名称：贵州省天柱县三十里水景长廊PPP防洪工程
建设单位：天柱县城镇建设投资管理中心
设计单位：天柱县明柱基础设施投资
监理单位：贵州省黔东南州水建监理有限责任企业
审计单位：中博信造价咨询企业
施工单位：龙元建设集团股份
鉴江河清水江支流。古称北门江。在贵州省东部，天柱县境内。源自坪地镇云洞村南，向北流至云洞村转西北流，至绞往转向西南，于八阳乡转东南流，至北寨转向东流，至白市镇汇入清水江。全长95千米，中、下游河宽20～30米，流域 面积831平方千米。自然落差742米。年平均流量17．3立方米／秒。水能蕴藏量2．99万千瓦，流域内建有小型水电站、水库、拦河坝。为县内浇灌农田和放运木材关键河道之一，沿江两岸，均属宜林地带。
二、施工区域及水文情况

1、流域概况

帮洞半岛段在鉴江河中游，北至邦洞中学北大桥；南至邦洞中学南大桥；支流汇于其中至邦洞镇桥头。铜鼓寨段北至电站小桥口；南至冷水溪桥全长300多米。中、下游河宽20～30米，流域 面积831平方千米。自然落差742米。年平均流量17．3立方米／秒。

2、 现有水利工程
自然流域，支流段两岸有砌石挡墙分段砌筑
3、施工期水流控制特点
（1）本工程施工工作难度大，水流急，河面窄，部分地方给施工安全隐患带来很大威胁。我企业将排出足够数量且富有水利工程施工经验队伍进场施工，确保施工质量及施工进度。
（2）因为降水年内分布不均匀，径流年内改变较大；
（3）本工程纵向挡水围堰侵占部分，施工前需对对岸进行河道扩挖；
（4）本工程在施工中应必需加强监测，预防出现塌方事故。

（5）河道内砂砾卵石层属强透水性，施工位置含砾粉质粘土为弱透水性，人工填筑碎块石为强透水性，围堰闭气难度大。
（6）本工程施工，必需搞好安全文明生产和环境保护，预防污染周围水系。各类渣料必需按监理工程师指示场地堆放。采取方法，避免或尽可能降低渣料侵占良田预防污染，以保护环境。
（7）工程施工交通条件很好，为本工程分段多工作面同时施工发明很好条件。

三、围堰设计
（1）安全可靠，能满足稳定性、抗渗及抗冲要求。
（2） 结构简单，施工方便，便于拆除并能充足利用当地材料及开挖碴料。堰基易于处理，堰体便于和岸坡连接。
（3）能在预定时内修筑到需要断面及高程。
（4）防洪标准：
a、导流建筑物设计洪水标准：本工程厂区导流建筑物为5级，其设计洪水标准为枯水期5年一遇。
b、施工期临时度汛洪水标准：本工程施工期临时度汛洪水标准采取20年一遇，对应设计洪峰流量为1065m3/s。
依据上述标准及现场地形、地质和材料供给条件纵向挡水围堰、上下游截水围堰均采取不过水土石围堰，围堰采取土石混合围堰，堰体前后边坡坡比均为1:0.4。采取250g土工膜进行围堰防渗处理。

（5） 引用规范及技术标准：
1、天柱县三十里水景长廊工程邦洞半岛《设计图纸》。
2、依据现场调查所获取资料。
3、《水利水电工程施工组织设计规范》。
4、依据我企业技术装备能力和类似工程经验。
5、本企业质量体系文件。
6、本章各专题施工技术包含其它相关标准和规程规范。
四、施工准备（施工资源配置）
依据工程特点，考虑到围施工任务紧，且占直线工期需要，计划关键有以下几点；
（1）在施工组配置土建作业队和机械队人员。
（2）配置管理人员、资源组、后勤组、技术组人员。
（3）为精简人员，便于管理，工作时间采取两班制；白班工作时间为8:00～20:00，晚班工作时间为20:00～8:00。
4）施工设备配置
工程设备配置见下表。
表1 围堰施工设备配置表
序号
设备名称
规格及型号
数量
单位
备注
1
液压反铲挖掘机
PC220-320
2
台

2
装载机
ZL30C
1
台

3
推土机
TY220
1
台

4
液压炮机

3
台

5
振动碾
15t
1
台

6
清水泵
IS100-80-125
5
台
备用1台
7
污水泵
WQLOO-10-7.5
25
台
其中备用3台
8
汽车泵
16T
1
台
油动
9
电焊机
BX3-500
1
台

10
自卸汽车
15t
4
辆

11
配电箱

15
个
备用2个
12

13

（5）劳动力配置
表2 围堰施工劳动力需用量计划表
类型
部门
高级管理
人员
中级管理
人员
通常技术
人员
技工
机械工
普工
累计
施工组
1
2
3
6
3
20
32
技术组
1
1
2
3
1

7
机械队

2
2
7
9
资源组

1

2
3
后勤组

2

2
4
累计
2
6
5
11
6
31
55
（6）材料配置
材料消耗以现场实际发成计算。
五、施工方法
1、围堰部署
砼挡墙和河道岸边平齐，河床高程389.55—390.56m，挡墙顶开挖高程390.00m，低于常年洪水位。依据总进度计划，挡墙需整年施工，利用枯水期先修筑砼挡墙施工围堰，在围堰保护下进行390.00m以下厂房下部砼浇筑和挡墙模板安装。
围堰为5级建筑物，洪水标准为20年一遇（枯水期为第二年1月至3月）洪水。采取粘土编织袋围堰，围堰顶高程391.00m。
依据砼挡墙河床条件，将对岸河道清理扩挖后尽可能将施工临时子围堰向河道中心部署，给防洪墙施工让出足够宽度。纵向部署砼挡墙左岸，距砼挡墙建筑物4m宽，确保进入渠内施工道路部署要求。上下游横向截水围堰部署于尾水渠上下游导流墙外，距导流墙距离应确保导流墙及砼挡墙基坑开挖放坡需要。
2、围堰施工次序
临时围堰施工程序为：前期准备→表层土清除→水上部分透水层开挖→围堰土石堰体填筑→基坑抽水。
3、围堰填筑前准备
施工队伍进场后，首先按要求进行上游围堰填筑。填筑土方从取土场取用，反铲挖掘机开挖，自卸汽车运至工地，卸在上游围堰周围。草袋由仓库运至工地堆放在上游围堰周围。
3、堰体填筑
土袋围堰关键填料为粘性土，堰顶宽取5米，内侧边坡坡率取1:0.5，外侧边坡坡率取1:1。
在实际施工中，外圈围堰码成后，先行抽水，掏挖完内圈围堰位置处透水层土体，然后堆码内圈围堰土袋，内外堰之间填筑粘土心墙，预防水塘底漏水。用草袋、麻袋或编织袋装以松散粘质土，装土量为袋容量75%，袋口用麻袋线或细铁丝缝合。本工程采取有粘土心墙围堰，堆码土袋时，上下左右相互错缝，并尽可能堆码整齐。在水中堆码土袋可用一对带钩杆子钩送就位。
流速较大时，外圈土袋可装小卵石或粗砂，以防被水冲走，必需时并要抛片石防护，或外圈改用竹篓或荆条筐内装砂石。
在内外圈土袋堆码至一定高度或出水面后，即可填筑粘土心墙，粘土心墙填筑采取顺坡填筑，不得直接倾倒在水中。
4、围堰迎水面防冲铅丝笼施工
堰体填筑至设计高程后，应立即行进迎水面防冲铅丝笼施工。在围堰施工前准备时间应将需要用铅丝笼及装填用块砾石准备就序。装填时先将铅丝笼就位，用自卸汽车将装填料运至堰顶，采取人工装填。装填好后铅丝笼用8#铅丝绑箍串联在一起，形成整体。装填用块砾石直径应大于15cm，但不宜大于50cm，以方便人工装笼。铅丝石笼应伸入河床底部，上端至设计洪水水位以上50cm。
5、试验检测
堰体粘土和石渣料填筑，严格根据碾压试验确定施工参数施工。每层碾压完成由专职质检人员初检后，试验室进行填筑质量检验。抽检合格后方可进行下一层填筑施工。
水上粘土填筑质量检验：用于堰体填筑粘土符合招标文件要求，密度检测采取灌砂法或核子射线法。常规情况下，以灌砂法为主。抽检频率根据《碾压式土石坝施工技术规范》和《（碾压式土石坝）单元工程质量等级》要求相关内容和措施实施。
6、施工技术要求
（1）按图纸所表示边线和坡度进行填筑，不出现欠填，填筑高程按施工详图要求高程上预留沉降超高，暴露表面坡度清理平整顺直。
（2）依据同意施工组织设计、施工详图、施工技术规范要求要求、质量标准及施工形象进度要求实施各建筑物填筑及碾压。
（3）围堰水上基础部位和经监理工程师指定其它部位提前进行基础清理工作，未得到监理工程师验收签证合格之前不得进行填筑施工。
（4）不合格填料，一律不得运至填筑部位。沿围堰防渗轴线两侧各5m范围内部位不得混入粒径大于20cm块石。
（5）依据施工强度及道路条件选择满足要求控制性进度要求适宜施工机械。
（6）用于多种填料压实设备满足技术规范要求并得到同意。水上部位填筑压实设备采取15t振动碾，其振动装置能产生足够振幅和频率以使填筑料能达成要求压实和振实效果，振动频率调整范围在1100～1600r/min之间。振动频率及行进速度以使多种填筑料达成最好压实效果为依据来进行调整。
（7）运输不一样填料车辆相对固定，对运输同一个材料汽车标上相同标识，并分队编号，方便于指挥和识别。一个车队车辆尽可能装运一个固定料场填筑料，并常常保持车厢、轮胎清洁，避免残留在车厢、轮胎上泥土带入清洁料源和填筑区。
（8）运输道路交叉路口设置醒目标交通标志和信号设施，并设专职人员指挥、调度、统计运输车辆。
7、围堰拆除
临时围堰在尾水渠工程施工、验收完成后将进行拆除。围堰从上游向下游进行拆除施工，采取偏差PC220挖机开挖，3台15T自卸汽车运至下游碴场。在下游碴场采取ZL50装载机平整，平整后场地形成大于3%排水坡比。
8、河道疏竣施工
依据施工总部署需要，临时围堰及防洪墙将部署在现河道上，为确保磨刀溪正常泄洪及降低围堰水下抛填施工难度。进行围堰施工前应先对厂址段河道进行疏竣施工，将现河道向对岸推移，扩宽。现河道约30m宽，深1.5m，将对岸河滩扩挖40m宽，入现河床水位以下深2m，对岸河道扩挖疏竣长度确定为150m，疏竣后河道两端应和原河道顺接，以确保泄洪流畅。
采取1台PC220液压挖掘机开挖，5台15T自卸汽车运输至碴场。
9、基坑排水
1)、排水量确实定
（1）排水量计算标准
本标基坑排水关键为早期排水和常常性排水。其中早期排水包含：基坑形成时积水、天然降雨、戗堤及基础渗水；常常性排水包含：天然降雨、围堰堰体及基础渗水、施工废水等。
（2）基坑积水
砼挡墙基础在河道两侧，开挖后格斗层为中等透水性，覆盖层空隙比为0.2～0.3%，天然含水水量为1.5～1.7%。据此计算基坑积水。
（3）降雨
依据本招标文件提供水文资料，排水量依据多年平均降雨量计算；最大排水强度依据施工期最大日降雨强度进行计算。
（4）围堰堰体及基础渗水
排水量考虑围堰使用时段，采取整年2年一遇汛期、中水期及枯期平均渗流量计算；最大排水强度采取整年20年一遇汛期最高水位渗流量进行计算，以配置排水设备。
（5）施工废水
基坑内施工废水包含：土石方开挖用水、混凝土养护、冲毛用水及施工机械冲洗用水，用水量依据气温条件、施工强度、混凝土浇筑层厚、结构型式等决定。用水量按以下确定：土方开挖按每100m3土方耗水0.4m3计；石方开挖按每100m3石方耗水5.5m3计；混凝土浇筑按每立方米混凝土耗水1.8m3计算。
2）、基坑早期排水
因为本工程基坑地形特点，早期排水工作随基坑开挖逐层进行。每开挖下降一层，先开挖一5m深集水坑，将开挖层内含地下水聚集抽排。早期排水总量约1400m3，基坑开挖分3层进行，每层集中排水量约250m3。基坑最大日抽排量约800m3。
3）、基坑常常性排水
基坑开挖至建基面后，为确保基坑内旱地作业，基坑部署常常性排水设施。基坑常常性排水关键为基坑渗透水抽排、基坑施工弃水抽排和基坑聚集雨水抽排。
为确保基坑完全在旱地作业，当基坑开挖至建基面后在建基面四面设置汇水沟及集水坑。为尽可能降低对建基面施工扰动，全部基础面汇水和集水坑均部署于结构线之外。汇水沟宽1m，深0.5～1m，汇水沟排水坡比大于3%，坡向集水坑。集水坑设置于基坑下游迎水面侧，集水坑长3m，宽2m，深1.5m。集水坑部署抽排水设备一侧采取铅丝石笼加固坑壁，确保抽水设备安全。
4）、排水设备配置
（1）排水设备选型标准
A、满足排水强度及排水扬程要求；
B、早期排水设备和常常性排水设备相结合；
C、采取大小泵搭配标准；
D、考虑一定备用数量。
（2）排水设备数量及型号选择
A、基坑早期排水设备选择
选择：2台IS100-80-125（流量100m3/h，扬程20m，轴功率7.0KW，配带功率11KW）；1台真空泵。
备用：1台IS80-50-125（流量50m3/h，扬程20m，轴功率3.63KW，配带功率5.5KW）。
B、基坑常常性排水设备选择
选择：1台IS80-50-125（流量50m3/h，扬程20m，轴功率3.63KW，配带功率5.5KW）；1台真空泵。
备用：1台IS100-80-125（流量100m3/h，扬程20m，轴功率7.0KW，配带功率11KW）。
表3 关键排水设备表
设备名称
型号及规格
设计能力
功率（KW）
累计
备注
排水泵
IS100-80-125
100m3/h、扬程20m
7.5kw
25台

排水泵
IS80-50-125
50m3/h、扬程20m
5.5kw
5台

真空泵

污水泵

18kw
2台
其中备用1台
5）、具体排水方法
（1）早期排水
在基坑顶面周围部署1m×0.5m（宽×深）截水沟及排水沟，排水坡比大于3%，截排水沟采取埋DN800排水管高于纵向堰。将下游段截排水沟采取浆砌石护壁，作为基坑早期排水及常常性排水一部分。
基坑内采取DN250钢管作主排水管，端头用橡胶管和水泵相接。早期排水时排水干管随开挖面下降一层便延伸一段，主干管部署及各层开挖面集水坑部署应结合常常性排水部署而部署。
各层开挖前先采取PC220液压挖掘机开挖集水坑，采取8T吊车安装水泵及基架就位。早期排水水位降幅较大，坑壁可能坍毁，水泵应部署不宜距坑壁太近。早期排水采取1台2寸离心泵（扬程20m），一台真空泵抽排，另备用一台2寸离心泵（扬程20m）。采取[15槽钢加工一水泵平台，将离心泵和真空泵放置于平台上，以方便随开挖层迁移快速就位。
（2）基坑常常性抽排水
基坑开挖至建基面最终一层时，先采取PC220液压挖掘机开挖基坑常常性集水坑。基坑开挖至建基面后，为预防机械开挖对建基面以下扰动，采取人工开挖形成四面排水沟。为确保常常性抽排水设备长时间安全，将集水坑放置设备一侧坑壁采取铅丝石笼加固。
考虑到长时间施工期内雨季雨水抽排任务，基坑常常性抽排水设备在早期排水1台2寸离心泵（扬程20m）、一台真空泵抽排、另备用一台2寸离心泵（扬程20m）基础上增设一台2寸离心泵（扬程20m）。抽排水管线结合原早期排水部署，作为基坑常常性排水管线。常常性排水点设抽水房，由专员负责对抽排水设备及配电设施进行保护和看管。
基坑后期集水关键为施工弃水，应加强对集水坑清理和维护，保障基坑常常性排水工作能不间断正常进行。
六、质量控制
1、质量管理网络
项目经理

项目总工

质 检 员

施工班组

2、质量确保方法
严格实施上述各项质量技术方法指标。
七、安全确保方法
因为本工程机械较多，施工面狭窄，安全隐患关键为机械事故和交通事故。
1、全方面落实JGJ59-建筑施工安全检验标准，确保安全生产、文明施工。
2、开工前要对机械操作人员和卡车司机进行安全交底，特种机械操作人员必需持证上岗。
3、进入施工现场一律戴好安全帽，按时发放和正确使用劳保用具。
4、多种机械实施专员使用，定时维修保养，杜绝机械安全事故发生。
5、现场人员必需严格遵守安全生产规章制度，严禁酒后作业。
6、施工机械实施安全验收制度，落实专员管理，明确安全责任。计划每七天安排安全员、机管员对现场机械、设备进行安全专题检验，排除安全隐患。
7、供电线路规范架设杆、线，使用绝缘子，杜绝拖地线，架空满足高度要求。全方面使用铁制闸刀箱，设置二级漏电保护。全部机械设备可靠地保护接地、接零。
8、现场交通方面合理组织，在交通繁忙时安排专员在现场负责指挥交通，在大堤岸侧设置安全警示标志，夜间设置警示灯。
9、制订意外事故和火灾应急预案。
安全管理网络
项目经理

项目总工

安 全 员

施工班组

九、防汛方法
电站厂房尾水渠伸入河床中心，施工期间对河床向对岸进行扩挖疏竣改道。改道后河床和原河床水流状态有所改变，在工程渡汛期间，特采取以下方法：
（1）各汛期应加强对水流动态监测，发觉对岸河道有淤塞变窄时应立即组织对对岸河道再次疏通，确保泄洪通畅。
（2）加强施工区内冲沟、山洪和地下水引排方法，加大水泵抽排强度，尽可能减小施工区内积水程度；
（3）在汛前应对施工区内排洪、挡水构筑物进行排查，发觉问题立即修缮。
（4）依据历年来磨刀溪汛期规率，提前对基坑常常性抽排水设备、设施进行检修准备。
十、进度确保方法
1、建立完善组织网络
建立以项目经理为首各施工责任部门组成施工管理组织机构，选派精干人员组成项目经理部、负责组织本工程施工实施。制订完善规章制度，职责明确、责任到人，促进各部门、各责任人认真做好本职员作。做到组织健全、职责明确、协调到位。
2、强化工作计划性、加大施工资源配置
1).在工程施工实施前，首先要编制具体计划，结合本工程施工特点，制订阶段性施工目标，围绕着制订目标，展开工作，确保完成目标任务。
2).为了确保生产计划按期实现，要依据计划安排情况，配置足够施工资源，包含材料供给计划，周转材料使用计划，设备配置计划，劳动力计划等。
a.人员配置
为顺利实施本工程，选派有较强管理能力和丰富施工经验人员参与施工、管理。依据总工期安排，配足辅助性用工数量，根据项目法施工要求，从严进行控制，以确保连续施工。
b.施工设备
为了确保生产计划按期实现，依据计划安排情况，配置足够施工设备，从而确保工程总工期计划实现。
3、加强施工管理
⑴加强施工现场管理及施工现场调度，强化施工过程控制，工序控制，树立“质量就是进度、安全就是效益”思想，加强工序协调、工种协调，降低矛盾，提升效率，确保工期。
⑵施工过程中，要常常性地检验施工进度计划实施情况，找出施工计划滞后原因，经过对施工工序立即进行调整，落实切实可行方法，确保节点工期及总进度计划目标实现。
⑶常常对现场道路维修，确保二十四小时能连续作业。
十一、环境保护方法
1、为保护施工区和生活区环境，项目部将工程开挖弃料运至专门指定弃料场堆放；立即清理垃圾，严格按同意弃渣计划将弃渣运至指定地点后进行掩埋或焚烧处理；预防任意堆放弃渣或垃圾影响河道过水标准。
2、避免因为施工造成水土流失；加强对噪声治理。
3、废水不排河道，垃圾不倒入河道，确保河道通畅。
4、凡进入现场材料、设备必需放置有序，预防任意堆放器材、杂物阻塞工作场地周围通道或影响环境。
十二、抢险预案
为了避免施工期间洪水超标，造成围堰不稳定和洪水流入基坑，影响施工，特制订抢险预案以下：
（1）提前成立防汛领导小组，发生险情时即为抢险工作组；
（2）派专员巡视，一旦发生险情应经过电话或对讲机，立即向工作组汇报；
（3）加强水情预报，和当地气象、水文部门亲密联络，作好水情、雨情预报；而且要提升中长久水情测报精度，提前通知施工单位，以确保施工人员安全和设备安全撤退。
（4）备好粘土草袋、块石等防洪抢险物资，若遇超标洪水，努力争取把损失减小到最低程度。
