工作流用户手册模板.doc

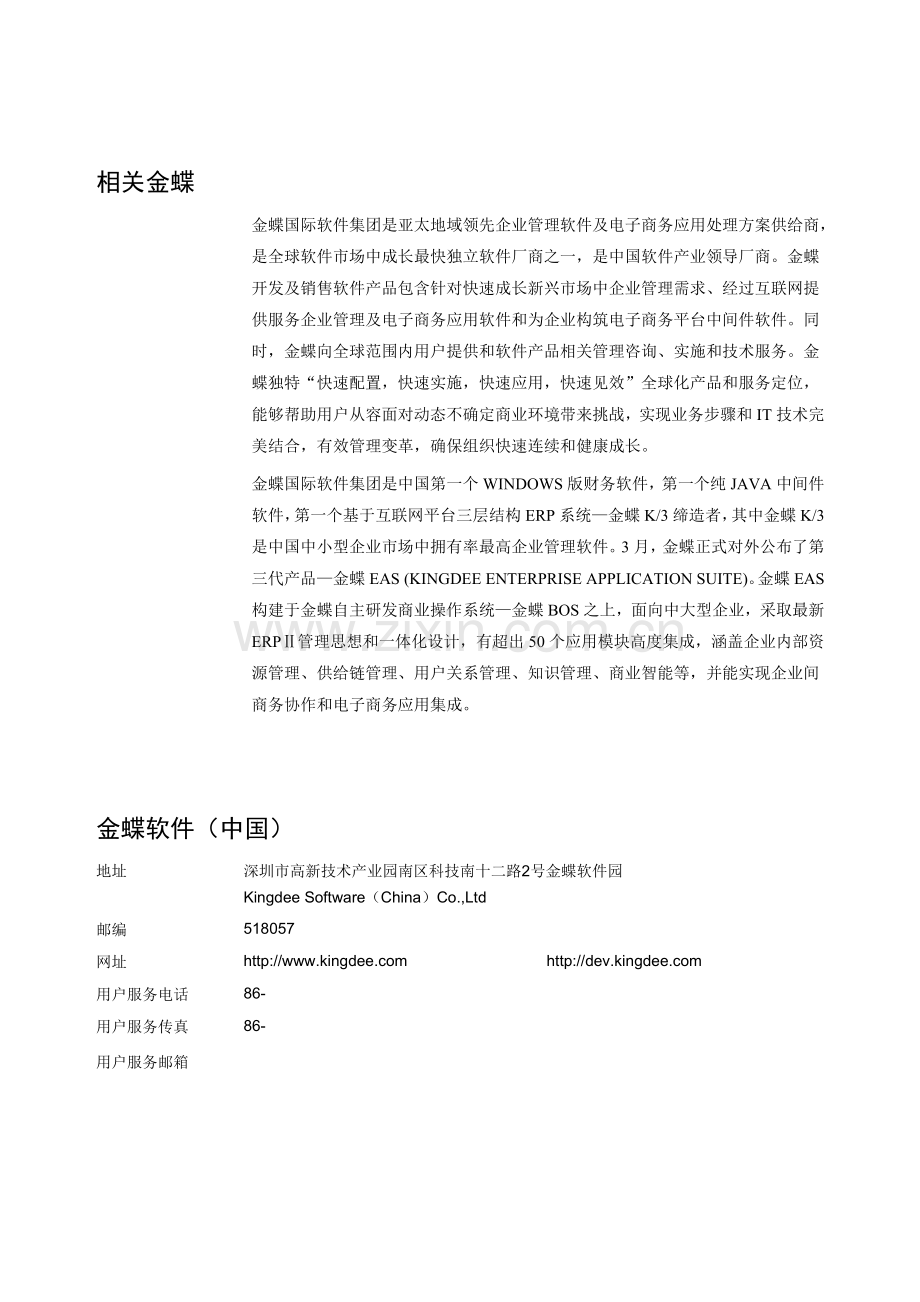

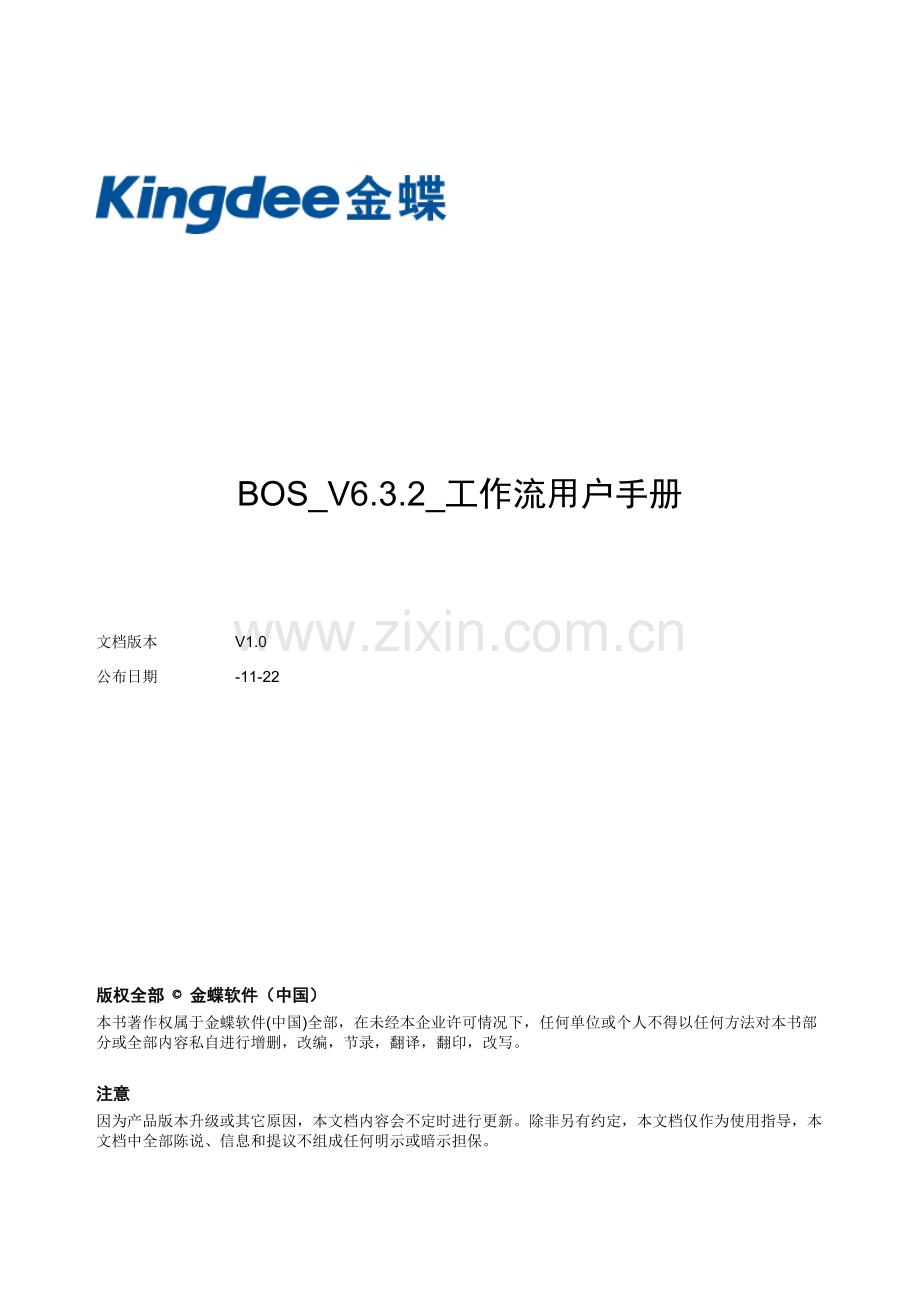

BOS_V6.3.2_工作流用户手册文档版本V1.0公布日期-11-22版权全部 金蝶软件（中国）本书著作权属于金蝶软件(中国)全部，在未经本企业许可情况下，任何单位或个人不得以任何方法对本书部分或全部内容私自进行增删，改编，节录，翻译，翻印，改写。注意因为产品版本升级或其它原因，本文档内容会不定时进行更新。除非另有约定，本文档仅作为使用指导，本文档中全部陈说、信息和提议不组成任何明示或暗示担保。相关金蝶金蝶国际软件集团是亚太地域领先企业管理软件及电子商务应用处理方案供给商，是全球软件市场中成长最快独立软件厂商之一，是中国软件产业领导厂商。金蝶开发及销售软件产品包含针对快速成长新兴市场中企业管理需求、经过互联网提供服务企业管理及电子商务应用软件和为企业构筑电子商务平台中间件软件。同时，金蝶向全球范围内用户提供和软件产品相关管理咨询、实施和技术服务。金蝶独特“快速配置，快速实施，快速应用，快速见效”全球化产品和服务定位，能够帮助用户从容面对动态不确定商业环境带来挑战，实现业务步骤和IT技术完美结合，有效管理变革，确保组织快速连续和健康成长。金蝶国际软件集团是中国第一个WINDOWS版财务软件，第一个纯JAVA中间件软件，第一个基于互联网平台三层结构ERP系统金蝶K/3缔造者，其中金蝶K/3是中国中小型企业市场中拥有率最高企业管理软件。3月，金蝶正式对外公布了第三代产品金蝶EAS (KINGDEE ENTERPRISE APPLICATION SUITE)。金蝶EAS构建于金蝶自主研发商业操作系统金蝶BOS之上，面向中大型企业，采取最新ERP管理思想和一体化设计，有超出50个应用模块高度集成，涵盖企业内部资源管理、供给链管理、用户关系管理、知识管理、商业智能等，并能实现企业间商务协作和电子商务应用集成。金蝶软件（中国）地址深圳市高新技术产业园南区科技南十二路2号金蝶软件园Kingdee Software（China）Co.,Ltd邮编518057网址 用户服务电话86-用户服务传真86-用户服务邮箱前 言概述本手册关键介绍金蝶BOS工作流系统基础概念、应用指导、经典应用案例和具体界面参数等内容。本手册内容能够满足不一样层次使用用户，初学者能够经过快速入门快速掌握编辑工作流基础操作过程；熟悉工作流系统用户也能够经过本手册来查阅界面参数具体信息。读者对象本手册适适用于金蝶BOS工作流系统应用用户。 约定符号约定在本文中可能出现下列标志，它们所代表含义以下。符号说明表示有潜在风险，假如忽略这些文本，可能造成操作错误、数据丢失、设备性能降低或不可预知结果。表示能够帮助您获取更多相关信息或提醒您经过其它方法也能够取得相同结果。强调或补充说明所描述信息。目录1 概述11.1 步骤定义工具介绍11.2 基础概念11.3 操作步骤介绍31.4 运行环境介绍42 快速入门62.1 配置步骤定义62.1.1 配置工作流连接62.1.2 登录工作流编辑界面92.1.3 创建步骤定义112.1.4 编辑步骤定义132.1.5 校验步骤定义222.1.6 公布步骤定义232.2 运行步骤实例232.3 监控和管理步骤292.3.1 管理步骤定义292.3.2 监控步骤实例322.3.3 查看步骤任务表353 案例分析363.1 审批节点应用363.1.1 多级审批步骤363.1.2 支持在审批时修改单据审批步骤483.1.3 支持会签模式审批步骤533.1.4 支持决议项审批步骤573.1.5 自由审批步骤703.2 参与人应用833.2.1 设置简单条件参与人步骤833.2.2 设置复杂参与人步骤883.2.3 在步骤开启时指定下一步参与人步骤963.3 连接弧条件应用1013.3.1 带分支审批步骤1013.3.2 同一业务单据需要开启不一样步骤1083.4 互斥路由应用1113.5 单据转换节点应用1164 具体参考1274.1 节点说明1274.1.1 常见节点1274.1.2 事件节点1494.1.3 服务节点1524.2 步骤属性说明1574.2.1 步骤属性-基础属性界面说明1574.2.2 步骤属性-步骤变量属性界面说明1614.2.3 步骤属性-输入输出属性界面说明1624.2.4 步骤属性-事件订阅属性界面说明1634.2.5 步骤属性-实例专题属性界面说明1654.2.6 步骤属性-步骤摘要属性界面说明1664.3 基础属性说明1664.4 任务属性说明1684.4.1 人工节点任务属性说明1684.4.2 审批节点任务属性界面说明1734.4.3 决议节点任务属性说明1794.4.4 自动节点任务属性说明1814.4.5 单据转换节点任务属性说明1824.5 参与人属性说明1844.5.1 简单配置模式界面说明1844.5.2 完整配置模式界面说明1864.5.3 参与人界面说明1884.6 模式属性说明2044.7 最终期限属性说明2134.8 系统函数说明2175 FAQ2235.1 怎样在步骤定义中使用步骤变量2235.2 在审批节点定义了“打回”或“跳转”属性，在审批界面找不到相关操作链接235插图目录图1-1 工作流总体操作步骤3图2-1 工作流连接配置界面7图2-2 工作流连接配置区域8图2-3 工作流连接信息9图2-4 工作流编辑界面10图2-5 新建业务步骤界面12图2-6 采购申请单审批步骤编辑界面14图2-7 设置步骤连接15图2-8 “人工”节点基础属性设置15图2-9 “人工”节点任务属性设置16图2-10 设置人工节点任务属性17图2-11 选择参与人为“任意人”18图2-12 审批节点基础属性设置19图2-13 审批节点任务属性设置20图2-14 审批节点参与人属性设置21图2-15 步骤定义完成21图2-16 步骤校验正确22图2-17 步骤校验犯错22图2-18 步骤公布结果23图2-19 采购员登录EAS服务器24图2-20 新增采购申请单25图2-21 查看步骤图26图2-22 直接上级登录27图2-23 未处理审批任务28图2-24 费用报销单审批界面29图2-25 步骤定义表管理界面30图2-26 查看步骤定义图31图2-27 查看步骤定义对应步骤实例32图2-28 步骤实例监控界面33图2-29 业务步骤运行状态34图2-30 全部任务表界面35图3-1 多级审批步骤图37图3-2 创建步骤变量38图3-3 部门经理审批费用报销节点任务属性39图3-4 部门经理审批费用报销节点参与人属性40图3-5 部门经理审批费用报销节点后置脚本属性41图3-6 财务经理审批费用报销节点后置脚本属42图3-7 总经理审批费用报销节点后置脚本属性43图3-8 修改费用报销节点任务属性设置44图3-9 修改费用报销节点参与人属性设置45图3-10 修改费用报销单节点和部门经理审批节点连接弧设置45图3-11 修改费用报销单节点和财务经理审批节点连接弧设置46图3-12 修改费用报销单节点和总经理审批节点连接弧设置46图3-13 消息节点任务属性设置47图3-14 消息节点参与人设置48图3-15 可修改单据审批步骤49图3-16 新增页面状态50图3-17 设置费用报销单中各字段可见性和可用性51图3-18 设置审批节点任务属性52图3-19 审批费用报销单页面53图3-20 支持会签模式审批步骤图54图3-21 设置审批节点任务属性55图3-22 审批节点参与人设置57图3-23 支持决议项步骤图58图3-24 设置审批节点任务属性59图3-25 设置审批节点和路由节点连接弧属性60图3-26 设置审批节点和“设置为审批经过状态”节点连接弧属性61图3-27 设置审批节点和“设置为审批不经过状态”节点连接弧属性61图3-28 设置“设置为审批经过状态”节点任务属性62图3-29 设置“billId”对应步骤变量63图3-30 设置“auditorId”对应步骤变量64图3-31 全部输入参数步骤变量设置65图3-32 设置“设置为审批经过状态”节点任务属性66图3-33 设置“billId”对应步骤变量67图3-34 设置“auditorId”对应步骤变量68图3-35 全部输入参数步骤变量设置69图3-36 支持决议项审批界面70图3-37 自由审批步骤基础步骤定义71图3-38 部门经理审批节点任务属性72图3-39 部门经理审批费用报销节点参与人属性73图3-40 部门经理审批节点模式属性74图3-41 总经理审批节点模式属性75图3-42 自由审批任务操作界面76图3-43 打回处理界面77图3-44 跳转处理界面77图3-45 自由审批步骤审批任务处理界面78图3-46 加签处理界面79图3-47 职员选择界面80图3-48 完成加签节点设置81图3-49 自由审批步骤运行状态82图3-50 简单条件具体实现步骤图83图3-51 设置步骤变量84图3-52 设置步骤变量85图3-53 设置默认参与人为财务经理86图3-54 设置报销总金额大于5000条件86图3-55 设置简单条件参与人87图3-56 简单参与人设置完成88图3-57 复杂参与人设置实现步骤图90图3-58 设置采购部门相关步骤变量91图3-59 设置申请部门和步骤变量对应关系92图3-60 复杂参与人直接上级审批节点参与人设置93图3-61 添加采购部门对应责任人为参与人94图3-62 选定部门责任人直接上级审批节点参与人95图3-63 在步骤中制订下一步参与人步骤97图3-64 开启时设置下一步参与人98图3-65 设置审批节点参与人范围99图3-66 新增费用报销单100图3-67 在“指定实施人”界面指定实施人101图3-68 带分支审批步骤102图3-69 设置步骤变量103图3-70 设置步骤变量103图3-71 提交费用报销单节点和部门经理审批节点连接弧属性104图3-72 提交费用报销单节点和部门经理审批节点连接弧属性105图3-73 设置审批节点参与人范围106图3-74 设置审批节点参与人范围107图3-75 带开启条件步骤图109图3-76 选择申请人所在部门ID属性110图3-77 设置步骤开启条件111图3-78 互斥路由设置审批步骤112图3-79 设置互斥路有节点基础属性113图3-80 设置互斥路由节点模式属性113图3-81 设置废弃节点任务属性114图3-82 业务单据运行步骤图115图3-83 业务步骤运行完成116图3-84 包含单据转换节点步骤图117图3-85 单据转换节点任务属性设置界面118图3-86 设置单据转换参数119图3-87 设置采购申请单ID为源单据ID120图3-88 设置入口参数“目标单据组织id”为源单据采购部门ID121图3-89 新增出口参数对应步骤变量122图3-90 单据转换节点出口参数和入口参数设置123图3-91 在后置脚本中设置具体输出目标单据ID124图3-92 设置“提交采购订单”节点任务属性125图3-93 设置“审批采购订单”节点任务属性126图4-1 人工节点活动属性界面127图4-2 审批节点活动属性界面130图4-3 决议节点活动属性界面133图4-4 自动节点活动属性界面135图4-5 脚本节点活动属性137图4-6 函数节点活动属性界面139图4-7 单据转换节点活动属性140图4-8 路由节点活动属性界面142图4-9 消息节点活动属性143图4-10 服务节点活动属性145图4-11 子步骤节点活动属性界面146图4-12 JavaMethod节点活动属性148图4-13 开始节点活动属性界面150图4-14 等候事件活动属性界面151图4-15 结束节点活动属性界面152图4-16 接收服务节点活动属性界面153图4-17 发送服务节点属性信息155图4-18 调用服务属性信息156图4-19 步骤属性基础属性界面158图4-20 步骤属性步骤变量属性界面161图4-21 步骤属性输入输出属性界面163图4-22 步骤属性事件订阅属性界面164图4-23 步骤属性实例专题属性界面165图4-24 步骤摘要属性界面166图4-25 节点基础属性界面167图4-26 人工节点任务属性设置界面169图4-27 选择费用报销单提交任务169图4-28 人工节点任务属性界面170图4-29 审批节点任务属性界面174图4-30 决议节点任务属性界面179图4-31 自动节点任务属性界面181图4-32 单据转换节点任务属性界面183图4-33 简单配置模式界面185图4-34 完整配置模式界面187图4-35 任意人设置界面189图4-36 按组织单元设置参与人190图4-37 按职务设置参与人193图4-38 按职位设置参与人195图4-39 按职员设置参与人界面197图4-40 按参与人组设置参与人界面199图4-41 将步骤管理员设置为节点活动参与人界面200图4-42 根据步骤实施人来设置参与人界面201图4-43 依据参与人变量来设置节点活动参与人界面202图4-44 经过不一样参与人关系来设置参与人界面203图4-45 审批节点模式属性界面205图4-46 最终期限属性设置界面214图4-47 最终期限策略设置界面215图4-48 函数选择界面218图5-1 步骤属性步骤变量属性界面224图5-2 步骤变量编辑界面225图5-3 “业务对象类型选择”界面226图5-4 在人工节点任务属性界面手动创建业务单据步骤变量227图5-5 在审批节点任务属性界面手动创建审批对象步骤变量228图5-6 在人工节点指定输出业务单据某个属性到步骤变量中229图5-7 在审批节点指定输出审批结果到步骤变量中230图5-8 步骤变量选择器界面231图5-9 在消息体中使用步骤变量232图5-10 在脚本中使用步骤变量233图5-11 获取单据对象属性变量234图5-12 获取审批对象属性235表格目录表2-1 步骤信息参数表12表3-1 审批节点参数说明55表3-2 审批节点参数说明59表3-3 单据转换节点步骤变量说明122表4-1 人工节点属性说明128表4-2 审批节点包含属性说明130表4-3 决议节点活动属性133表4-4 自动节点活动属性135表4-5 脚本节点属性说明137表4-6 函数节点属性说明139表4-7 单据转换节点属性说明141表4-8 路由节点属性说明142表4-9 消息节点属性说明143表4-10 服务节点属性说明145表4-11 子步骤节点属性说明147表4-12 服务节点属性说明148表4-13 等候事件属性说明151表4-14 接收服务节点属性说明153表4-15 发送服务节点属性说明155表4-16 调用服务节点属性说明157表4-17 步骤属性基础属性界面参数158表4-18 步骤属性步骤变量属性界面参数说明162表4-19 输入和输出参数设置163表4-20 定义步骤事件参数说明164表4-21 基础属性参数设置167表4-22 人工节点任务属性参数说明170表4-23 审批节点任务属性界面参数说明174表4-24 决议任务基础信息180表4-25 自动节点任务属性界面参数说明182表4-26 单据转换节点任务属性界面参数说明183表4-27 简单配置模式界面参数说明185表4-28 简单配置模式界面按钮说明186表4-29 完整配置模式界面按钮说明187表4-30 依据组织单元关系来设置参与人参数说明190表4-31 依据职务关系来设置参与人参数说明193表4-32 依据职务关系来设置参与人参数说明195表4-33 根据职员关系设置参与人参数说明197表4-34 模式属性界面参数说明206表4-35 最终期限定义界面参数说明216表4-36 系统函数说明2181 概述本章介绍步骤相关运行环境、配置工具和步骤配置总体操作步骤，并介绍步骤应用过程中所包含到部分基础概念。了解本章内容是进行工作流相关操作基础。1.1 运行环境介绍步骤配置、公布和运行依靠于相关配置工具、运行环境和业务数据等信息。在进行步骤配置之前，需要了解并准备好相关环境和数据。l BOS工具配置步骤定义需要使用BOS工具中步骤配置工具。操作前，请确保BOS工具安装成功且运行正常。l EAS系统环境EAS系统是步骤运行、监控和管理平台，同时，它为步骤运行提供所需要业务数据。操作前，请确保完成EAS系统安装。EAS系统提供用户端访问和Web访问两种方法。经过用户端访问EAS系统需要安装配套版本EAS用户端。l 相关数据 组织架构、职员和职位信息职员是参与人设置起源。职员依靠于职位和组织架构关系。 含有相关权限实施用户实施步骤监控和管理或节点操作任务用户需要含有登录EAS系统帐号和对应权限。 业务数据工作流应用依靠于具体业务数据，包含业务对象和业务对象相关操作任务等。业务数据定义在BOS工具中业务建模工具中进行。1.2 步骤配置工具介绍步骤配置工具提供一个描述工作流过程场所。金蝶BOS工作流系统提供可视化步骤配置工具，为企业业务人员或实施人员提供图形化交互界面。步骤配置工具为用户提供了丰富步骤定义语义，经过图形化活动节点来实现业务步骤中各个处理步骤。图形化活动节点支持拖曳操作，实现了零代码等级步骤自定义功效。1.3 操作步骤介绍工作流应用关键包含配置步骤定义、运行步骤实例和步骤监控和管理三个过程。工作流总体操作步骤如Error! Reference source not found.所表示。图1-1 工作流总体操作步骤操作步骤说明以下：步骤 1 配置步骤定义。明确具体业务需求后，能够在BOS步骤配置工具中完成步骤定义配置过程。步骤 2 运行步骤实例。公布步骤定义到业务系统后，经过实际业务操作开启步骤，产生对应步骤实例。步骤实例运行某个阶段需要人工参与时，需要由对应业务人员进行处理，使步骤能够顺利地进行到下一阶段。步骤 3 监控和管理步骤。步骤运行过程中能够对步骤运行状态进行监控和管理。实际工作环境中，因为实施工作流各个阶段人员并不相同，工作流操作不含有肯定前后次序。比如，企业业务人员只负责处理和监控管理步骤，准备环境和定义步骤则由专门实施人员或IT技术人员来实施，所以，对于企业业务人员来说，就不需要首先准备环境和定义步骤。1.4 基础概念使用金蝶BOS工作流系统之前，需要了解相关基础概念。步骤定义步骤定义是实际业务步骤在工作流中抽象化表现。在金蝶BOS工作流编辑工具中，用图形化方法将实际业务过程或步骤描述出来，并转化成规范工作流定义语言格式金蝶过程定义语言KPDL（Kingdee Process Definition Lagauage），提供给工作流引擎进行解析运行。步骤实例步骤实例是具体业务对象和步骤定义结合体，是工作流运行对象。步骤定义进入工作流运行环境后，一旦满足运行条件，则产生对应步骤实例。节点节点是步骤定义中一个逻辑步骤或步骤，经过绑定业务模型实现步骤运转过程中具体操作任务或业务功效。依据节点任务是否需要人工干预特点，将节点分为以下两种类型。l 人工类型节点人工节点需要具体实施人来参与实施具体操作任务。人工节点必需定义操作任务和参与人。l 自动类型节点自动节点业务功效能够由系统自动实现，无须具体参与人参与。连接弧连接弧用于连接各个节点，组成一个完整步骤定义。定义连接弧时，能够依据具体业务逻辑设置连接弧条件，控制步骤具体走向。参与人在节点中指定完成节点任务人员。同一节点能够指定多个类型参与人。参与人设置和组织架构和人力资源系统相关，设置参与人必需含有人力资源系统中职员属性。同时，参与人设置和权限系统相关。指定参与人必需含有对应权限才能成为节点活动实施者。步骤变量步骤变量是工作流和业务数据之间交互桥梁。在步骤定义中，步骤变量通常见于设置节点输入参数和输出参数。l 设置输入参数。定义节点任务时，通常会使用步骤变量来指定需要绑定业务单据。此时，能够使用步骤变量来指定业务单据内码ID。l 设置输出参数。当步骤后续走向需要使用到目前节点所绑定业务对象一些属性或该节点运行过程中返回值时，能够将对应属性值或返回值输出到指定步骤变量中。步骤变量分为三种类型：l 简单步骤变量简单步骤变量是用户依据所要关联业务对象或数值类型自己定义步骤变量。使用简单步骤变量前，首先需要在步骤变量界面创建步骤变量，然后在节点属性处指定步骤变量所关联属性值或数值，才能使用该步骤变量。l 业务对象类型步骤变量业务对象类型步骤变量是指将业务对象本身和业务对象全部属性定义为步骤变量，使用时能够直接选择，从而能够降低创建步骤变量数量，简化了配置步骤定义操作。因为步骤定义过程中使用最多步骤变量关键是业务单据和审批结果信息，所以，业务对象类型步骤变量关键分为两种： 单据对象步骤变量单据对象步骤变量是指单据对象本身或单据对象属性对应步骤变量。当第一个人工节点绑定了对应业务单据时，系统将自动创建该业务单据对应步骤变量。 审批对象步骤变量审批对象步骤变量是指审批对象本身或审批对象属性对应步骤变量。定义审批节点时，系统自动创建对应步骤变量。l 默认步骤变量工作流系统还提供多个默认步骤变量，步骤变量是全局性变量，在单个步骤定义中生效。假如步骤定义中包含子步骤定义，则步骤变量在子步骤定义中不生效。 步骤变量具体使用方法请参见Error! Reference source not found.Error! Reference source not found.中Error! Reference source not found.Error! Reference source not found.。2 快速入门本节以费用报销单简单审批步骤为例，介绍工作流总体操作过程。经过本节内容学习，您能够快速掌握金蝶BOS工作流基础操作过程。2.1 配置步骤定义本节以费用报销单简单审批步骤为例说明配置步骤定义操作过程，具体场景以下：某集团企业采取工作流实现费用报销信息自动化处理。其基础业务要求为：企业内部全部职员费用报销全部需要经过其直接上级审批经过才能进行报销。2.1.1 配置工作流连接在BOS工具中步骤配置工具中配置步骤定义时，需要使用EAS系统中业务数据，所以，需要配置步骤配置工具和EAS系统连接。连接成功后，步骤配置工具才能登录EAS系统，访问业务数据。前提条件l EAS系统正常开启l BOS工具正常开启操作过程步骤 1 进入BOS工具后，在BOS透视图中选择“工作流连接”，进入工作流连接配置界面，如Error! Reference source not found.所表示。图2-1 工作流连接配置界面步骤 2 单击“连接”处图标，页面右上部分默认显示“工作流连接1”配置区域，如Error! Reference source not found.所表示。图2-2 工作流连接配置区域步骤 3 配置工作流连接信息。1. 在“项目基础信息”区域修改连接名称并输入描述信息。2. 在“项目配置信息”区域输入EAS服务端所在IP地址和连接端口号、并单击“刷新”按钮刷新数据中心。l 若BOS步骤配置工具连接是已经安装好EAS服务器，则默认端口为6888。l 若BOS步骤配置工具连接是BOS工具自带EAS服务器，则默认端口为56898。此时，要求BOS工具中已经导入EAS处理方案。3. 刷新数据中心后，选择需要连接数据中心，并输入登录用户名和密码。4. 单击“登录”区域中“保留设置”。工作流连接信息配置完成，如Error! Reference source not found.所表示。图2-3 工作流连接信息步骤 4 单击“登录”区域中“登录”，即可登录工作流编辑界面。2.1.2 登录工作流编辑界面完成工作流连接配置后，即可登录工作流编辑界面定义具体业务步骤。前提条件l EAS服务端正常开启和运行。l BOS工具正常开启和运行。l 已经完成工作流连接配置。操作过程第一次完成工作流连接配置后，单击配置信息界面中“登录”即可登录工作流编辑界面。下次登录时，在“工作流连接”页面左侧“连接”区域选择对应连接，单击图标，即可登录工作流编辑界面，如Error! Reference source not found.所表示。图2-4 工作流编辑界面工作流编辑界面关键分为四个区域：l 步骤导航区步骤导航区显示所连接EAS系统业务子系统树，并显示创建在各节点下步骤定义。双击步骤定义，能够在工作流编辑区展开。l 步骤编辑区步骤编辑区用于编辑步骤定义，分为“图形编辑”和“代码编辑”两种，通常采取图形编辑方法较为直观地进行步骤定义编辑。经过图形编辑步骤定义将同时生成对应代码，能够在“代码编辑”界面查看。l 纲领视图区只有在步骤编辑区展开某个步骤定义时，纲领视图才可用。经过选择纲领视图区右上角不一样按钮，能够分别展示纲领视图两种不一样模式： 显示步骤编辑区域中正在被编辑步骤缩略图。 显示步骤编辑区中正在被编辑步骤节点列表。l 步骤信息区步骤信息区用于展示步骤定义属性或日志等信息，同时，还能够在该区域进行函数定义。在主菜单区中选择“窗口-显示视图”下某个子菜单，即可在步骤信息区展示对应页签。若需要展示函数定义页签，请选择“窗口-显示视图-其它”进入“显示视图”页面后，选择“工作流视图组”下“函数定义”。2.1.3 创建步骤定义创建步骤定义操作步骤以下：步骤 1 在步骤导航区中选择需要创建工作流节点，如“协同平台-费用报销”，单击鼠标右键，选择“新建-业务步骤”，系统显示“新建业务步骤”界面，如Error! Reference source not found.所表示。图2-5 新建业务步骤界面步骤 2 输入步骤信息。该界面中参数具体信息如Error! Reference source not found.所表示。表2-1 步骤信息参数表参数名称参数解释参数设置所属子系统业务步骤所属子系统。系统默认所属子系统为创建业务步骤时所选择节点，能够经过单击“”，在弹出子系统树中选择业务步骤所在子系统。步骤名称用于标识业务步骤具体名称。手工输入名称。名称提议能表现步骤具体作用，如“采购申请单审批步骤”。步骤编码用于标识业务步骤编码。系统内编码唯一。步骤类型步骤类型包含：l 一般步骤：一般步骤包含完整业务逻辑定义，创建后可公布并生成对应步骤实例。l 步骤模板/片段：步骤模板/片段能够用来创建一般步骤。l 微步骤：微步骤是瞬时步骤，全部活动全部在一次事务中完成，不包含和数据库或其它业务系统交互。微步骤关键在事物中应用。依据实际需要选择。空步骤创建步骤中只包含开始节点和结束节点，其它信息需要手工编辑。选中单选按钮。依据现有步骤生成在系统步骤模板或其它已创建步骤基础上修改取得所需要步骤。选中单选按钮后，单击“下一步”，选择系统步骤模板或其它已创建步骤。步骤 3 单击“完成”，完成步骤图创建。2.1.4 编辑步骤定义创建步骤后，能够依据具体业务需求对步骤进行编辑，具体操作过程以下：步骤 1 进入步骤编辑区。首次创建步骤定义成功后即可进入步骤编辑区。下次登录时，能够在步骤导航区中双击步骤定义名称，进入步骤编辑区，如Error! Reference source not found.所表示。图2-7 采购申请单审批步骤编辑界面l 单击步骤编辑区右上角图标，能够将步骤编辑区最大化。l 双击各节点组名称，能够展开该节点组。步骤 2 在节点组中分别拖入“人工”和“审批”节点，并在选择板中选择“连接弧”，设置各节点连接，如Error! Reference source not found.所表示。图2-8 设置步骤连接步骤 3 双击“人工”节点，设置人工节点属性。1. 设置“人工”节点基础属性如Error! Reference source not found.所表示。图2-9 “人工”节点基础属性设置2. 单击“任务”，进入任务属性设置界面。3. 单击“任务名称”对应“”，系统弹出“任务选择”界面，在该对话框中选择任务节点需要实施操作任务，如Error! Reference source not found.所表示。图2-10 “人工”节点任务属性设置“任务选择”界面提供操作任务全部是在BOS业务建模工具中定义。在BOS业务建模工具中创建业务对象时，依据业务需要定义该业务对象许可在步骤中绑定操作任务或业务功效，用于在步骤定义时进行选择。4. 在“任务选择”界面单击“确定”选择人工节点实施操作任务，完成人工节点任务属性设置，如Error! Reference source not found.所表示。图2-11 设置人工节点任务属性5. 因为企业全部职员报销全部需要经过审批，所以能够将人工节点参与人设置为“任意人”。在“参与人”属性界面，选中“默认参与人”所在统计，单击“新增参与人”或单击“参与人”对应单元格中“”，进入“参与人”界面选择参与人为“任意人”，如Error! Reference source not found.所表示。图2-12 选择参与人为“任意人”步骤 4 双击“审批”节点，设置审批节点属性。1. 设置审批节点基础属性如Error! Reference source not found.所表示。图2-13 审批节点基础属性设置2. 设置审批节点任务属性如Error! Reference source not found.所表示。图2-14 审批节点任务属性设置3. 设置审批节点参与人属性。在“参与人”属性界面，选中“默认参与人”所在统计，单击“新增参与人”或单击“参与人”对应单元格中“”，进入“参与人”界面。在“关系-步骤提议人”界面设置参与人属性，如Error! Reference source not found.所表示。图2-15 审批节点参与人属性设置步骤 5 步骤编辑完成，如Error! Reference source not found.所表示。图2-16 步骤定义完成2.1.5 校验步骤定义依据实际需求编辑好业务步骤后，需要对步骤进行校验，确保步骤能够正常公布和运行。在菜单中选择“步骤控制 - 步骤校验”，或在步骤编辑区单击鼠标右键，选择“步骤校验”，系统将自动对创建步骤定义进行校验。若步骤校验无误，则系统提醒如Error! Reference source not found.所表示。图2-17 步骤校验正确若步骤校验犯错，则能够在页面下端“步骤校验”视图中能够查看校验结果，如Error! Reference source not found.所表示。图2-18 步骤校验犯错错误类型关键有两种：l 错误步骤配置存在错误，不可运行。l 警告步骤配置可运行，但运行过程中可能会犯错。2.1.6 公布步骤定义步骤校验无误后，能够公布步骤。在菜单栏中选择“步骤控制 - 公布”，或在步骤编辑区单击鼠标右键，在弹出快捷菜单中选择“公布”，则可公布步骤。在页面下端“控制台”视图中能够查看公布结果，如Error! Reference source not found.所表示。图2-19 步骤公布结果2.2 运行步骤实例步骤定义公布成功后即开启，此时，用户能够经过EAS用户端或Web方法访问EAS系统，在EAS系统中实施对应操作任务创建对应步骤实例，开启步骤实例运行。以该集团企业职员“张三”身份登录业务系统，提交费用报销单，该费用报销单需要张三直接上级“李小蔓”审批经过才能进行报销处理。前提条件l 业务步骤已经正常公布。l 实施操作任务人员含有登录EAS系统帐号，且含有对应业务操作权限。操作步骤步骤 1 进入EAS用户端登录界面，以张三身份登录EAS用户端，如Error! Reference source not found.所表示。图2-20 采购员登录EAS服务器步骤 2 选择“协同平台-费用管理-费用报销单新增”，进入“费用报销单”界面新增费用报销单，如Error! Reference source not found.所表示。图2-21 新增采购申请单步骤 3 单击图标，提交费用报销单。提交费用报销单后，系统将生成对应步骤实例，并依据步骤定义，分配审批任务给对应参与人。点击工具栏上图标，能够查看到该步骤已经运转到审批阶段，审批费用报销单节点图像在闪动，如所表示。图2-22 查看步骤图步骤 4 以李小蔓身份登录EAS服务器，如Er
