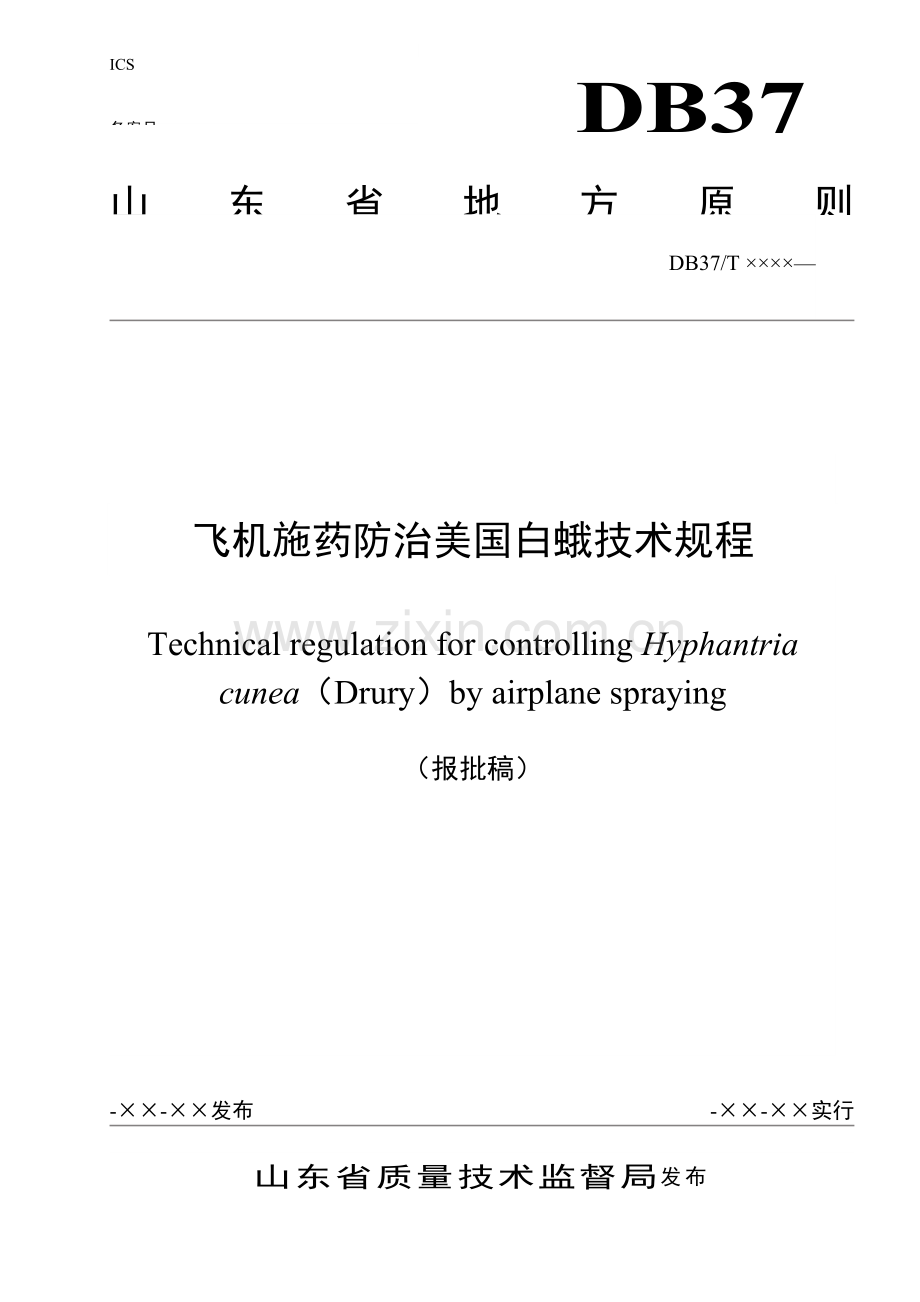

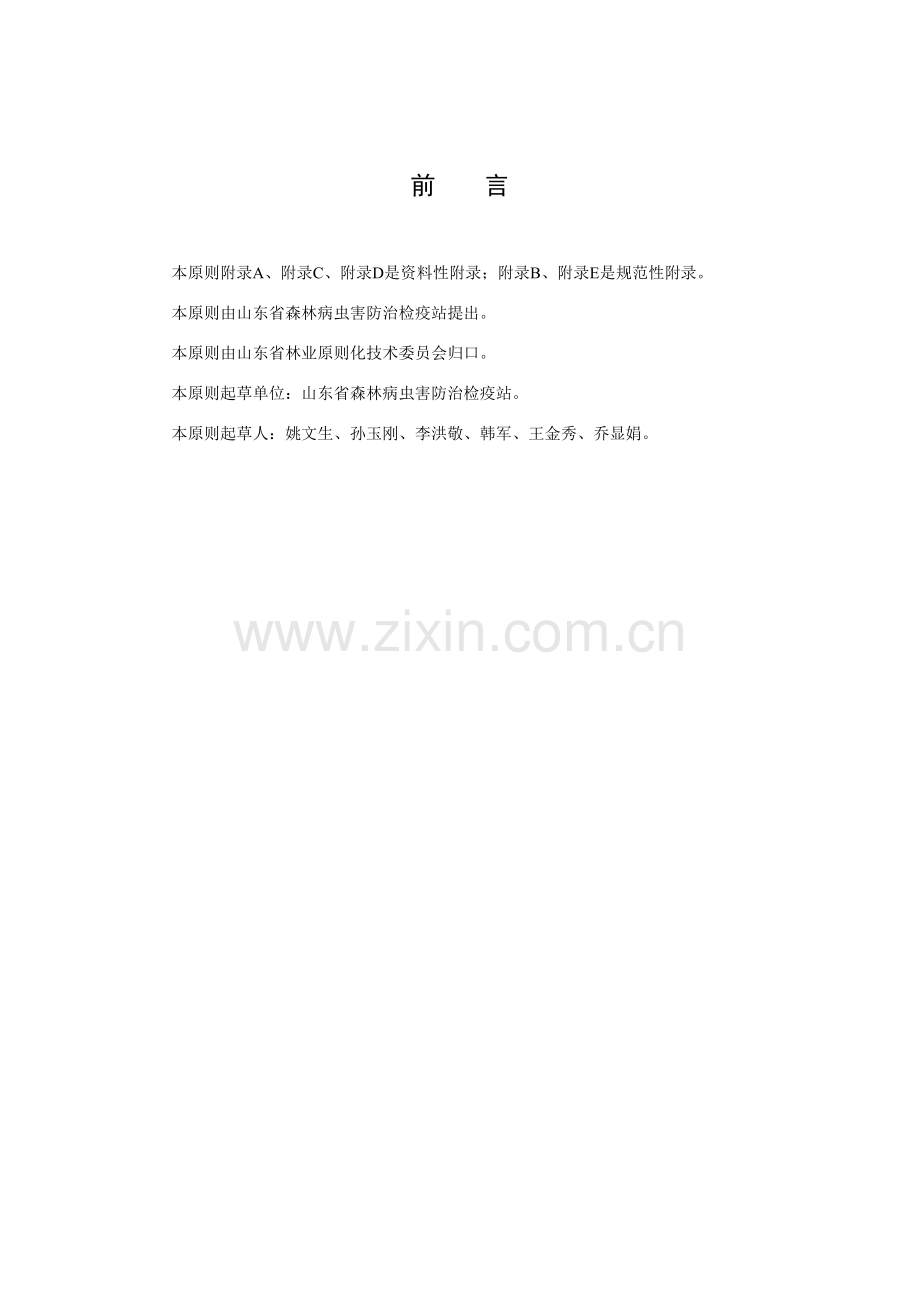

山东省质量技术监督局发布-实行-发布飞机施药防治美国白蛾技术规程Technical regulation for controlling Hyphantria cunea（Drury）by airplane spraying（报批稿）DB37/T DB37山东省地方原则ICS备案号：前 言本原则附录A、附录C、附录D是资料性附录；附录B、附录E是规范性附录。本原则由山东省森林病虫害防治检疫站提出。本原则由山东省林业原则化技术委员会归口。本原则起草单位：山东省森林病虫害防治检疫站。本原则起草人：姚文生、孙玉刚、李洪敬、韩军、王金秀、乔显娟。飞机施药防治美国白蛾技术规程1 合用范畴applicable scope本原则规定了飞机喷洒农药防治美国白蛾作业设计、作业准备、飞行作业、作业质量测定、防治效果检查及安全注意事项。本原则合用于全省范畴内运用飞机喷洒农药防治美国白蛾。运用飞机施药防治美国白蛾是一种应急救灾办法，要谨慎使用。2 规范性引用文献normative references下列文献对于本文献应用是必不可少。凡是注日期引用文献，仅所注日期版本合用于本文献。凡是不注日期引用文献，其最新版本（涉及所有修改单）合用于本文献。GB4285 农药安全使用原则GB/T8321（所有某些）农药合理使用准则GB12475 农药贮运、销售和使用防毒规程CCAR61民用航空器驾驶员、飞行教员和地面教员合格审定规则CCAR91普通运营和飞行规则NY608 农药产品标签通则NY/T1276农药安全使用规范总则3 术语和定义 terms and definitions下列术语和定义适于本原则。3.1 美国白蛾Hyphantria cunea （Drury）又名美国灯蛾、秋幕毛虫、秋幕蛾，属鳞翅目Lepidoptera，灯蛾科Arctiidae，白蛾属Hyphantria。是一种食性杂、繁殖量大、适应性强、传播途径广、危害严重世界性检疫害虫。重要危害林木、农作物等植物，特别以阔叶树为重。当前已被列入国内首批外来入侵物种。3.2 飞机airplane本规程所指飞机涉及固定翼飞机和旋翼机。3.3 飞机施药防治 airplane spraying against Hyphantria cunea（Drury）运用飞机喷洒农药和生物农药防治美国白蛾过程。如下简称飞防。3.4 特殊标志物special markers在飞防作业图中需标出高于30m高压线、烟囱等高大建筑物，鱼、虾、蜂、蚕、畜禽等养殖场，以及水源保护地、桑园、敏感场合等不适当实行飞防作业区域。3.5 雾滴及雾滴大小droplet and droplet size雾滴是直径普通在1000m如下球状液体颗粒。飞机施药防治美国白蛾规定雾滴不大于150m，雾滴数量不少于10个/cm2，雾滴越小，穿透力越强，防治效果越好。3.6 漂移 drift雾滴未着落在目的物上。较大雾滴和林分分散易导致内漂移；温度较高易导致蒸发漂移，需增长沉降剂或停止作业；因气流运载导致漂移易导致药害。3.7 药害 pesticide damage指飞防过程中，因药物引起危害。涉及农药引起植物发生病态反映；配药人员防护不当引起伤害；非靶标生物危害。4 作业设计 job design4.1 机型选取airplane type selection依照飞防作业区地形地势、林木分布、林分条件和防治作业效果规定等选取适当机型。常用机型及性能见附录A。4.2 通用航空公司 general airline应具备中华人民共和国民用航空法及普通运营和飞行规则（CCAR91）规定资质。4.3 起降场 landing field以就近为原则，可选取使用经批准民航机场、军用机场、农用机场及暂时起降场。直升机可用暂时起降场，暂时起降场应地势平坦（表面坡度不超过1%），面积不不大于等于625m2（长宽均不不大于等于25m），四周各有20m以上宽安全区，周边不能有高大障碍物。4.4 农药选取pesticide selection4.4.1应选用已获得登记农药，也可选用经权威机构承认且产品质量检测符合有关原则生物农药。并选取对非靶标物生物和生态环境相对安全高效低毒农药物种。4.4.2应按农药产品登记防治对象和安全使用间隔，选取适合防治对象农药物种。4.4.3应选取可直接喷洒或兑制成液体剂型。4.5 作业期 key stage美国白蛾卵孵化盛期为飞机施药最佳防治作业期。使用持效期长农药，可在卵孵化盛期前开始作业。特殊养殖或种植区域，必要时采用错时作业。4.6 作业区域 working region依照美国白蛾发生地点、面积、危害限度等拟定作业区域，并绘制飞行作业图。4.7 飞行设计flying project4.7.1 航带 flight strips航带长度应不不大于作业区宽度，尽量减少调头。在地形复杂地方，按道路走向或河流走向来拟定。4.7.2 作业方式operation procedures飞行作业方式分单程式、复程式、穿梭式、自由式。在平原、地形相对高差50m如下丘陵地区及林带（涉及单株）采用穿梭式、复程式或单程式飞行；在相对高差较大、地形复杂山区采用自由式飞行。4.7.3 技术参数technical parameters依照选用农药特性、作业区域地形地势、喷洒设备，调节和拟定作业技术参数（计算公式见附录B）。每条喷幅两侧要有一定重叠。常用机型作业参数见附录C。4.8 作业筹划operational planning防治组织实行单位要在防治开始前编制作业筹划，内容涉及作业区基本状况和作业方案。作业筹划经主管部门审核批准后，向空域和航空主管部门提出飞行申请。4.8.1 作业区基本状况：作业区位置（GPS坐标）、行政从属、地形、林相、气候、交通状况等。4.8.2 作业方案：作业区面积、作业时间、防治面积、用药种类、特殊标注物、作业方式、有效喷幅、航高、航带、选用机型及数量、航空公司名称、使用机场、起降场、每架次用药量、作业架次、飞行时间、作业组织和顺序安排等。5 作业准备operational preparation5.1 组织协调organization and harmony飞防区所在地人民政府应成立由空域、机场、财政、公安、交通、气象、林业、农业、广电、丝绸公司及丝绸协会、养蜂协会等部门、单位构成飞防指挥部，统一组织协调飞防工作。下设行政组和技术组。行政组负责总务、保管、运送、油库及库存物资、宣传、保卫、医务、结算记录等工作；技术组负责作业设计、飞机飞行架次安排、装药、效果检查、技术培训和资料收集、飞防总结等工作。5.2 农药准备 pesticide preparation购买农药应符合GB4285、GB/T8321和NY608规定，也可购买使用经权威机构承认且产品质量检测符合有关原则生物制剂。5.3 药液配制formulation of pesticides药液应按NY/T1276规定配制，由专业人员依照药剂性质、飞机性能、每架次用药量、每架次作业面积、气温、风速等状况，添加适量沉降剂、渗入剂、抗蒸腾剂、附着剂，用3层100目尼龙纱布过滤后装机。配制药液前要做好混配实验。5.4 起降场准备 landing field preparation起降场应备有水、配药池（非金属缸、桶、罐）、运送工具、通讯设备、药液过滤装置、灭火用品等。使用野外暂时起降场，做好杂物清扫、抑制扬尘、防暑降温等准备。5.5 飞行区域准备 working region将飞防区域作业图和GPS一一相应，制定飞防航线。5.6 公示公示public notice飞行作业前15天，通过广播、电视、报纸等公共媒体和政府告示，向社会公示作业时间、作业区域、安全注意事项。特殊养殖或种植区，以明白纸形式送达当事人，并订立合理避让、避害合同。因天气等因素导致作业期发生较大变化时，及时告示改正。5.7 气象条件weather conditions普通风速不超过4m/s。晴天、无雨雾，作业后12小时无降雨。最适喷洒温度为1030，相对湿度3090%，能见度不不大于23km。飞防前理解和掌握防治作业区局部小气候和气流状况。6 飞行作业flight operations6.1 试航 test flights正式作业前，用清水进行试航试喷，调节喷洒设备，进行空中视察，熟悉作业区地形地势。6.2 装药loading按照作业设计规定装载药液。装载药液时，严格防止杂物混入。6.3 定位与导航 location and navigation采用GPS（全球定位系统）定位与导航。6.4 作业 operation按CCAR91规定和作业设计规定进行作业，记录每架次药物装载量、作业地点、作业时间等。7 作业质量测定quality monitoring作业质量用喷洒量、有效喷幅宽度、雾滴覆盖密度、雾滴分布均匀度等表达，测定办法见附录D。8 防治效果检查result inspection8.1 检查时间inspection time防治效果检查在防治效果产生末期进行。8.2 检查内容 inspection content依照飞行防治作业区面积大小、地形地貌、郁闭度和地被物等状况，采用重点检查和普遍调查相结合办法检查防治效果。防治效果用虫口减退率表达。同步，对实行飞防作业也许引起药害进行评估，导致经济损失，按飞防合同规定拟定补偿责任。8.3 虫口减退率计算insect population decline rate在实行飞防区域，分别选取片林、林网、四旁等不同类型林分作为样地，每个类型选取35个样地，采用对角线或平行线法选用1020株样株，并做好标记。在飞防前，调查样株网幕内活幼虫数，飞防后，调查网幕内和枝叶上活幼虫数，计算虫口减退率。虫口减退率计算公式见附录E。8.4 人工补防artificial compensation依照设计和防治效果检查，对难以飞行作业应防区、漏防区、防治效果未达到设计规定地块，及时进行人工地面补防。9 安全注意事项safety precautions9.1 机组人员应具备CCAR61规定资质，并遵守CCAR91规定运营规定。9.2 采用野外暂时起降场时，做好安全警戒，禁止无关人员进入机场、接近油库、药库等地，非执行任务人员不得接近飞机或上机。飞机、燃油、药剂和工具等由专人看守。9.3 飞防作业参加人员应身体健康、通过专业培训、并按GB12475和NY/T1276规定做好安全防护。9.4 飞防作业时，要采用办法避免发生药害。9.5 飞行作业结束后，对飞机及装药池（缸、桶、罐）、喷洒部件进行清洗。附录A （资料性附录）常用飞防机型及性能A.1 空中拖拉机AT-402BP&W发动机PT6A-15AG，发动机轴马力680ps，螺旋浆Hartzell、HC-B3TN-3D/T10282N+4，起飞重量4159kg，着陆重量3175kg，空载重量加喷洒设备1823kg，有效载荷2336kg，药液箱容量1514L，燃料箱容量644L，翼展15.54m，机翼面积28.45m2，主轮胎尺寸2911cm，尾部轮胎尺寸55cm，工作速度193225km/h，巡航速度261km/h（2438m高时），失速速度（襟翼收起）124km/h（重量为3175kg时），失速速度（襟翼放下）106km/h（重量为3175kg时），正常着陆时失速速度85km/h，爬升率244m/min（重为3901kg时），起飞距离297m（重为3901kg时），经济航程1062km（2438m高时）。A.2 空中拖拉机AT-504P&W发动机PT6A-34AG，发动机轴马力750ps，螺旋浆Hartzell、HC-B3TN-3D/T10282NS+4，起飞重量4354kg，着陆重量3629kg，空载重量加喷洒设备2204kg，有效载荷2150kg，药液箱容量1836L，燃料箱容量818L，翼展15.84m，机翼面积29.01m2，主轮胎尺寸2911cm，尾部轮胎尺寸55cm，工作速度199233km/h，巡航速度243km/h（2438m高时），失速速度（襟翼收起）121km/h（重量为3629kg时），失速速度（襟翼放下）105km/h（重量为3629kg时），正常着陆时失速速度85km/h，爬升率262m/min（重为4354kg时），起飞距离351m（重为4354kg时），经济航程978km（2438m高时）。A.3 运五Y-5翼展18.18m，机长12.69m，机高5.35m，最大起飞重量5250kg，最大载重1500kg，巡航速度160km/h，最大速度256km/h，升限4500m，航程845km，最大航程1640km，爬升率3.75m/s，起飞距离180m，着陆距离157m。A.4 农五N-5翼展13.42m，机长10.49m，机高3.73m，最大起飞重量2250kg，最大巡航速度220km/h，最大航程848km，最大续航时间5.06h，最大携油量223kg，发动机400ps，起飞滑跑距离296m，着陆滑跑距离252m。A.5 单峰骆驼M-18翼展17.7m，机长9.5m，机高3.7m，最大巡航速度225km/h，最大起飞重量4700kg，有效载荷（商载）1500kg，最大航程630km，最大续航时间4h，最大携油量712L，发动机1000ps，载药量1350kg，作业速度180km/h，起飞滑跑距离458m，着陆滑跑距离50m。A.6 罗宾逊R44 Raven-II直升机机高3.3m，机宽2.2m，机长（含尾撑）8.97m，机长（旋翼和尾桨转动）11.66m，主旋翼半经5.02m，最大飞行重量1090kg，自重635kg，有效载荷370kg，巡航速度210km/h，最大航程（海平面）645km，有地效旋停高度2125m，无地效旋停高1585m，海平面爬升速度305m/min。A.7 施瓦泽S-300c直升机机高2.65m，滑撬宽1.99m，机身长（含尾撑）6.76m，机长（旋翼和尾桨转动）9.40m，主旋翼半经8.18m，最大飞行重量930kg，自重499kg，有效载荷431kg，巡航速度159km/h，最大航程（海平面）525km，有地效旋停高度3292m，无地效旋停高2621m，海平面爬升速度176m/min。A.8 贝尔206B-III直升机机高2.91m，滑撬宽1.92m，机身长（含尾撑）9.50m，机长（旋翼和尾桨转动）11.82m，主旋翼直经10.16m，最大飞行重量1519kg，自重772kg，有效载荷635kg，最大巡航速度210km/h，最大航程（海平面）670km，有地效旋停高度3900m，无地效旋停高2680m，海平面爬升速度384m/min。A.9 欧直EC120直升机机长11.54m，机高3.27m，最大起飞重量1715kg，带外挂最大起飞重量1800kg，空重（原则构型965kg，有效载荷（原则构型）750kg，最大外挂重量700kg，原则燃油量321kg，最大速度278km/h，最大巡航速度223km/h，推荐巡航速度204km/h，海平面爬升率5.84m/s，使用升限5182m，起飞功率最大无地效悬停高度2316m，推荐巡航速度下最大航程710km，100km/h无余油续航时间4.3h。A.10 恩斯特龙TH-28直升机旋翼直径9.75m，尾桨直径1.54m，旋翼尾桨中心距5.64m，机身长9.09m，机高(至座舱顶部)2.11m，机高(至桨毂顶部)3.00m，滑橇间距2.50m，座舱最大宽度1.80m，旋翼桨盘面积74.69m2，尾桨桨盘面积1.85m2。空重760kg，最大起飞重量1293kg，最大桨盘载荷17.3kg/m2，最大巡航速度196km/h，实用升限3965m，最大航程764km，续航时间5h。附录B （规范性附录）飞防技术参数调节和拟定计算公式B.1 每秒作业面积计算公式 （1）式中：每秒作业面积（hm2/s）飞行速度（m/s）喷幅宽度（m）B.2 每公顷喷洒量计算公式 .（2）式中：每公顷喷药量（kg/hm2）每秒喷头流量总和（kg/s）飞行速度（m/s）喷幅宽度（m）B.3 每架次作业面积计算公式 （3）式中：每架次作业面积（hm2）每架次载药量（kg）每公顷喷药量（kg/hm2）B.4 每架次有效作业时间计算公式 （4）式中：每架次有效作业时间（s）每架次作业面积（hm2）每秒作业面积（hm2/s）附录C （资料性附录）常用飞防机型作业参数常用机型作业参数作业时速（km/h）航高（m）喷幅（m）每架次载药量（kg）每架次作业时间（min）每架次作业面积（hm2）空中拖拉机 AT-402B19322510205060140015004045500550空中拖拉机 AT-50419923310206080150018005055500700运五Y-51401801020506080010001540150200农五N-5170200102050603505001020150200单峰骆驼M-1815018010205060135018002025500700罗宾逊R44 Raven-II9011051520352002205 154060施瓦泽S-300c9011051520 352002205 1540 60贝尔206B-III901105153050380400203070100欧直EC120901105153050400450102080100恩斯特龙TH-28901105153050350400203060100附录D（资料性附录）作业质量测定办法D.1喷洒量测定办法依照装药量、有效作业时间、飞行速度和所采用喷幅宽度，按式（5）计算喷洒量。实测喷洒量与设计喷洒量相对偏差不应不不大于10%。 （5）式中：每公顷喷洒量（kg/hm2）各喷头总流量（kg）测定期间（s）飞行速度（m/s）喷幅宽度（m）D.2有效喷幅宽度测定办法在与飞行垂直方向（飞行方向应与风向平行或与风向成20以内夹角），由中心向两侧每隔5m在林间空旷地上设1采样点，按顺序放1排（约100m）熏氧化镁载玻片或深红色打印纸为采样片。若有障碍物时，采样片应置于高出障碍物支架上。飞行作业30min后，收集采样片，用104或103放大镜检查雾滴数。普通1520个/cm2雾滴为有效喷幅宽度。D.3雾滴覆盖密度测定办法与有效喷幅宽度测定同步进行。用104或103放大镜，每个采样片观测13cm2面积上雾滴数，计算每个样片及每次检测平均覆盖密度。覆盖密度普通规定，常量喷雾3050个/cm2，低容量喷雾3040个/cm2，超低容量喷雾520个/cm2。D.4雾滴分布均匀度测定办法雾滴分布均匀度用雾滴覆盖密度变异系数表达。变异系数由各个采样点雾滴覆盖密度按式（6）计算。变异系数愈小，雾滴分布愈均匀。普通规定不不不大于70%。 （6）式中：变异系数（%）原则差雾滴平均覆盖密度（个/cm2）附录E（规范性附录）防治效果计算公式E.1 虫口减退率计算公式 （7）式中：虫口减退率（%）防治前活虫数（头/株）防治后活虫数（头/株）E.2校正虫口减退率计算公式 （8）式中：校正虫口减退率（%）防治区虫口减退率（%）对照区虫口减退率（%）
