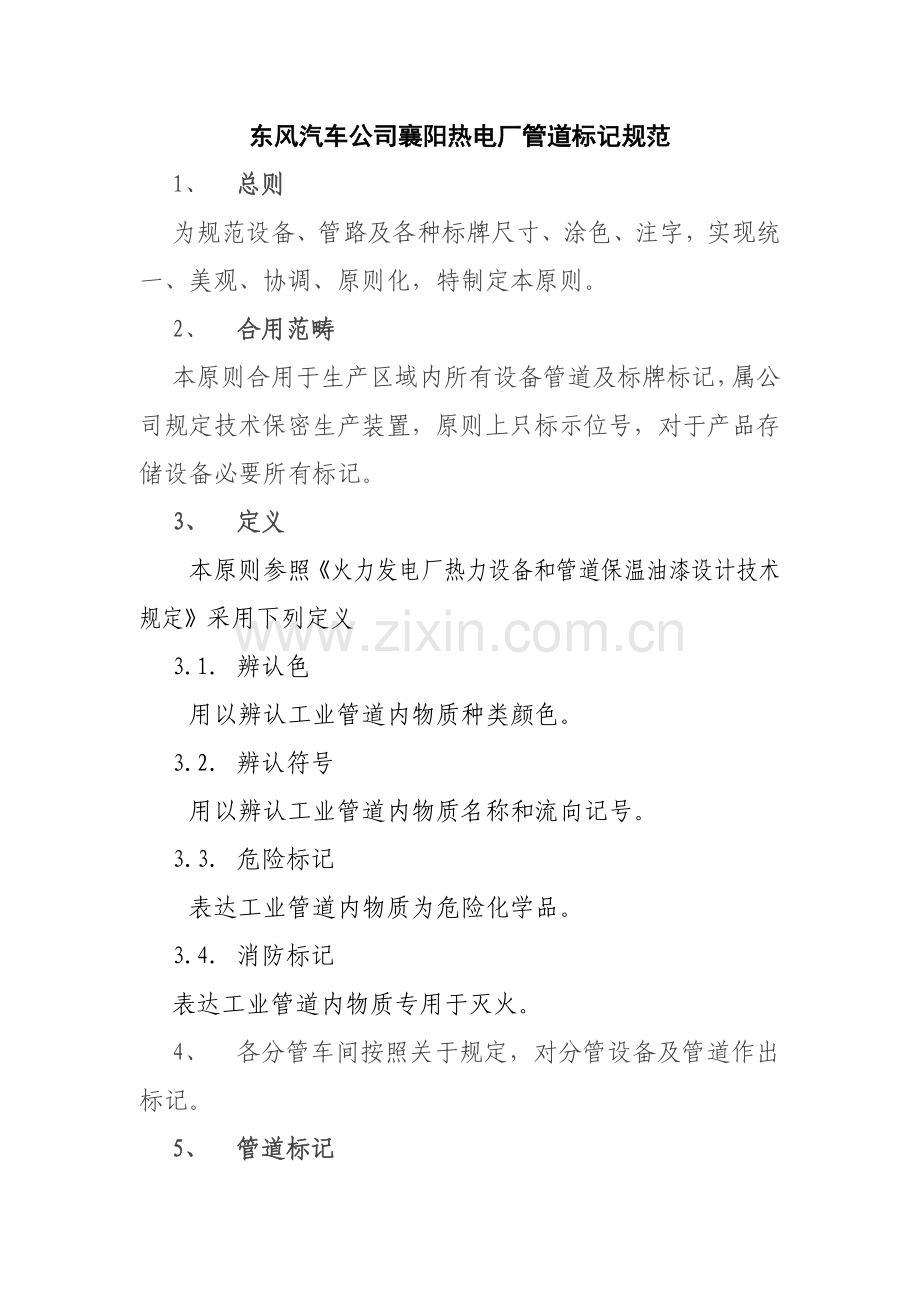

东风汽车公司襄阳热电厂管道标记规范
1、 总则
为规范设备、管路及各种标牌尺寸、涂色、注字，实现统一、美观、协调、原则化，特制定本原则。
2、 合用范畴
本原则合用于生产区域内所有设备管道及标牌标记，属公司规定技术保密生产装置，原则上只标示位号，对于产品存储设备必要所有标记。
3、 定义
本原则参照《火力发电厂热力设备和管道保温油漆设计技术规定》采用下列定义
3.1. 辨认色
用以辨认工业管道内物质种类颜色。
3.2. 辨认符号
用以辨认工业管道内物质名称和流向记号。
3.3. 危险标记
表达工业管道内物质为危险化学品。
3.4. 消防标记
表达工业管道内物质专用于灭火。
4、 各分管车间按照关于规定，对分管设备及管道作出标记。
5、 管道标记

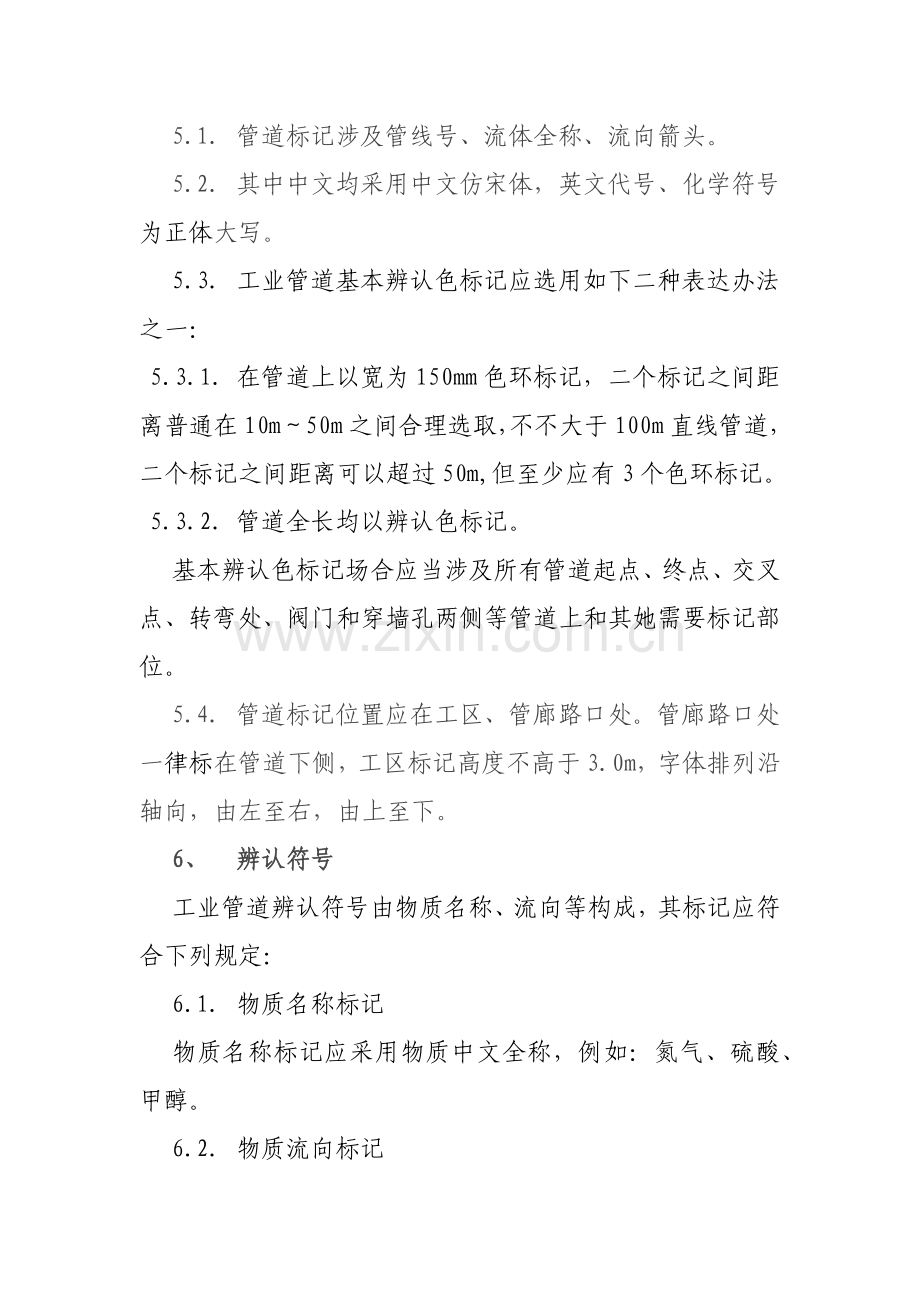

5.1. 管道标记涉及管线号、流体全称、流向箭头。
5.2. 其中中文均采用中文仿宋体，英文代号、化学符号为正体大写。
5.3. 工业管道基本辨认色标记应选用如下二种表达办法之一：
5.3.1. 在管道上以宽为150mm色环标记，二个标记之间距离普通在10m～50m之间合理选取，不不大于100m直线管道，二个标记之间距离可以超过50m,但至少应有3个色环标记。
5.3.2. 管道全长均以辨认色标记。
基本辨认色标记场合应当涉及所有管道起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等管道上和其她需要标记部位。
5.4. 管道标记位置应在工区、管廊路口处。管廊路口处一律标在管道下侧，工区标记高度不高于3.0m，字体排列沿轴向，由左至右，由上至下。
6、 辨认符号
工业管道辨认符号由物质名称、流向等构成，其标记应符合下列规定：
6.1. 物质名称标记
物质名称标记应采用物质中文全称，例如：氮气、硫酸、甲醇。
6.2. 物质流向标记
工业管道内物质流向用箭头表达；如果管道内物质流向是双向，则以双向箭头表达；
6.3. 表达场合
物质名称辨认符号应标记在离基本辨认色附近100mm处，物质流向辨认符号应标在物质名称辨认符号附近100mm处。标记部位应选取便于观测清晰管道上任意一侧或二侧，如：管道在上方时，应标在管道下侧；管道在下方时，应标在管道上侧。
7、 标记颜色和大小
7.1. 当管道基本辨认色采用色环标记时，表达物质名称和物质流向辨认符号应使用与基本辨认色相似颜色进行标记；当管道全长均以基本辨认色标记时，辨认符号统一使用白色。
7.2. 物质名称字体采用宋体，物质名称字号及物质流向辨认符号外形尺寸，应与管径相适应，其最小字号和最小外形尺寸应以能清晰观测辨认符号来拟定。
7.3. 对于因生产需要而设立输送物料名称或流向具备不拟定性暂时管道以及管径不大于等于50mm管道，辨认符号 规定以带箭头和物质名称长方形辨认标牌标记。
7.3.1 管道弯头、穿墙处及管道密集、难以辨别部位，必要涂刷介质名称及介质流向箭头。介质名称可用全称或化学符号标记。
7.4. 管道介质名称和介质流向箭头位置和形状如图所示。 图中尺寸数值见表 ，介质流向箭头尖角为60°。当介质流向有两种也许时，应标出两个方向流向箭头。
7.4.1. 介质名称和流向箭头可用黑色或白色油漆涂刷。
7.4.2. 对于外径不大于76mm管道，当在管道上直接涂刷介质名称及介质流向不易辨认时，可在需要辨认部位挂设标牌。标牌上应标明介质名称，并使标牌指向介质流向。
8、 管道标记字体大小
8.1. 字体规定：凡管道或保温层外径不不大于或等于Φ89mm时，一律在管道上注字。外径不不大于或等于89mm，而不大于240mm时，注字尺寸为40mm*60mm，字间距为20mm；当管道外径不不大于或等于240mm时，注字尺寸为120mm*180mm，字间距为40mm。
8.2. 挂设标牌：当管道外径不大于89mm时，且不易辨认时，可在所有需要部位挂设标牌。标牌为矩形250mm*150mm，注字尺寸为40mm*60mm字间距为20mm，标牌上箭头指向流体方向。标牌挂设使用夹具，不可用铁丝挂设。
8.3. 流体箭头大小长短要和字体大小保持协调。
9、 仪表接头标牌
9.1. 仪表接头标牌采用兰底红字，标牌尺寸为矩形150mm*100mm，注字尺寸为10mm*10mm。并由有关单位统一编号。
9.2. 标牌挂放于设备或管道仪表接点部位。标牌挂放使用夹具，可用铁丝挂设。
10、 分析取样点标牌
10.1. 分析取样点标牌采用白底红字，标牌尺寸为矩形250mm*150mm，注字尺寸为10mm*10mm。并由质量处统一编号。
10.2. 标牌挂设于设备或管道取样点部位。标牌挂放使用夹具，不可用铁丝挂设。
11、 安全标记
11.1. 合用范畴
管道内物质，凡属于GB l3690所列危险化学品，其管道应设立危险标记。
11.2. 表达办法
在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色色环，安全色范畴应符合GB 2893规定。
12、 盖板
现场合有井、坑、孔、洞等凡设立花纹钢盖板，以及花纹钢板制作平台，均漆亮黄底色，沿盖板外缘漆宽度100mm、与盖板边沿平行黑色边框，框内漆宽度100mm、与边框成45°角且互相平行均匀黑色斜纹，纹间距离l00mm(见图1)。

图1 平台、盖板漆色示意图

图2 管道介质名称和介质流向箭头位置和形状

表1 管道色环、介质名称及介质流向箭头位置、形状尺寸（mm）
管道外径或
保温层外径
a
b
c
d
e
≤100
40
60
30
100
60
101～200
60
90
45
100
80
201～300
80
120
60
150
100
301～500
100
150
75
150
120
>500
120
180
90
200
150
管道外每径或保温层外径
a
b
c
d
e
≤100
40
60
30
100
60
101-200
60
90
45
100
80
201-300
80
120
60
150
100
301-500
100
150
75
150
120
＞500
120
180
90
200
150
图3 管道介质名称和介质流向箭头图例

管
常

用
表2管道、支吊架、平台扶梯油漆色彩图例
序号
设备名称
面漆颜色及卡号
色环颜色及卡号
备注
1
主蒸汽、再热蒸汽管道
无面漆
无环

2
抽气、背压蒸
汽、供热管道
无面漆

大红色 R03

3
其他蒸汽管道
无面漆

大红色 R03

4
凝结水管道
（保温）
无面漆

苹果绿 G01

5
给水管道
无面漆

艳绿色 G03

6
除盐水、化学补充水管道

苹果绿 G01
白色

7
疏放水、排水管道
无面漆

艳绿色 G03

8
热网水管道
无面漆

淡棕色YR01

9
循环水、工业水、射水、冲灰水管道
黑色
无环

10
消防水管道

大红色 R03
无环

11
油管道
淡黄色 Y06
无环

12
冷风道

淡（酞）蓝色PB06
无环

13
热风管、除尘器加热风道
无面漆

孔雀蓝色PB11

14
烟道
无面漆
无环

15
原煤管道
黑色
无环

16
制粉、送粉管道
（保温）
无面漆
黑色

17
送粉管道
（不保温）
淡灰色 B03
黑色

18
空气管道

淡（酞）蓝色 PB06
无环

19
氧气管道

天（铁）蓝色PB10

大红色 R03

20
氢气管道

桔黄色 1106
无环

21
盐水管道
白色

紫色 1241

22
氯气管道
深绿色1163
白色

23
氨气管道
中黄色Y07

黑色

24
酸液

大红色 R03
无环

25
碱液
中黄色Y07

无环

26
磷酸三钠溶液
不锈钢本色
无环

27
石灰浆
飞机灰色
G10
白色

28
过滤水
浅蓝色0583
无环

29
埋地管道
黑色

无环

30
工业水箱
黑色
无环

31
支吊架
冰灰色 GY09
无环

32
平台扶梯
冰灰色 GY09
无环

向箭头 2—色环境 3—介质名称
