计算机网络管理关键技术专业课程设计方案报告.doc

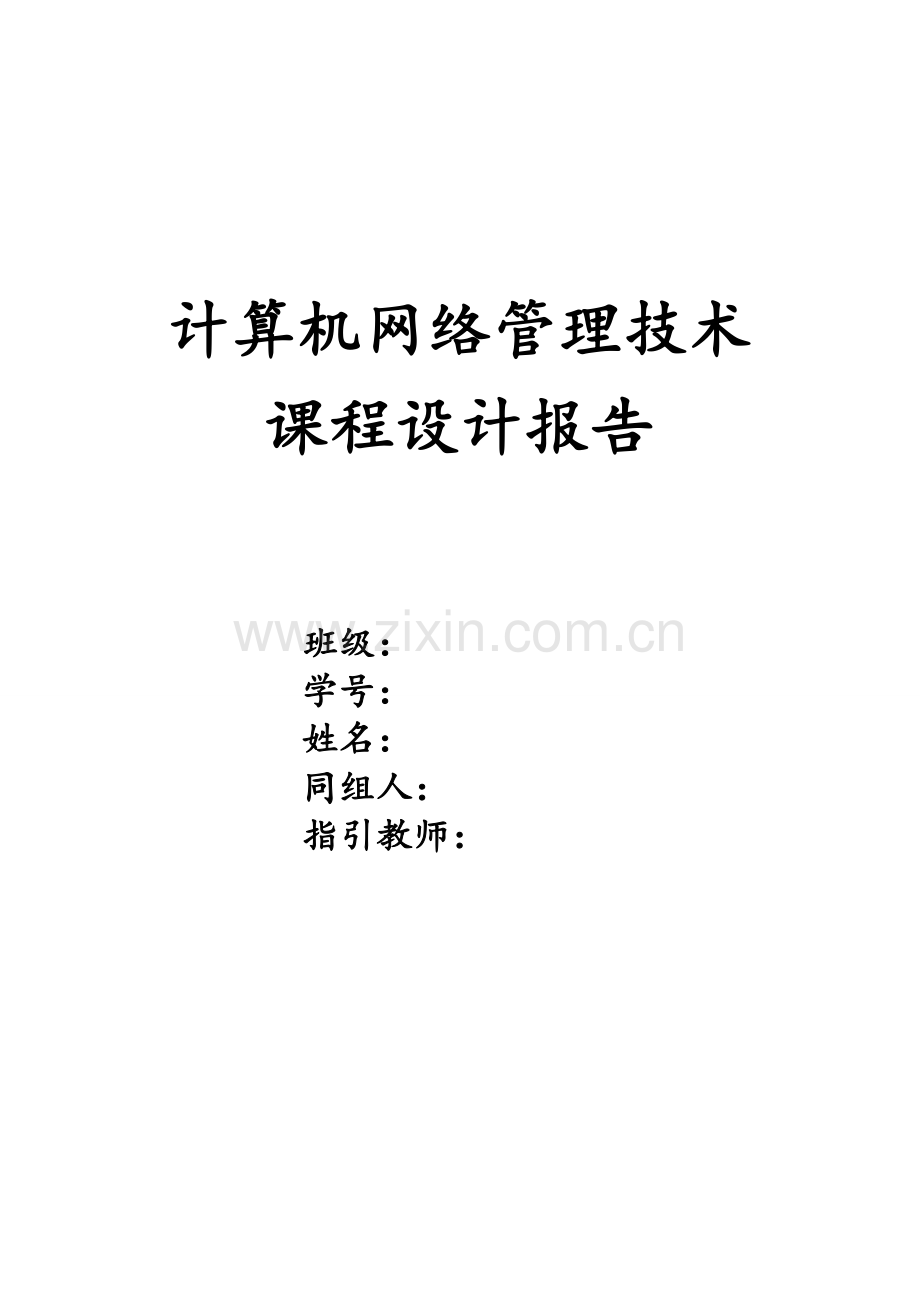

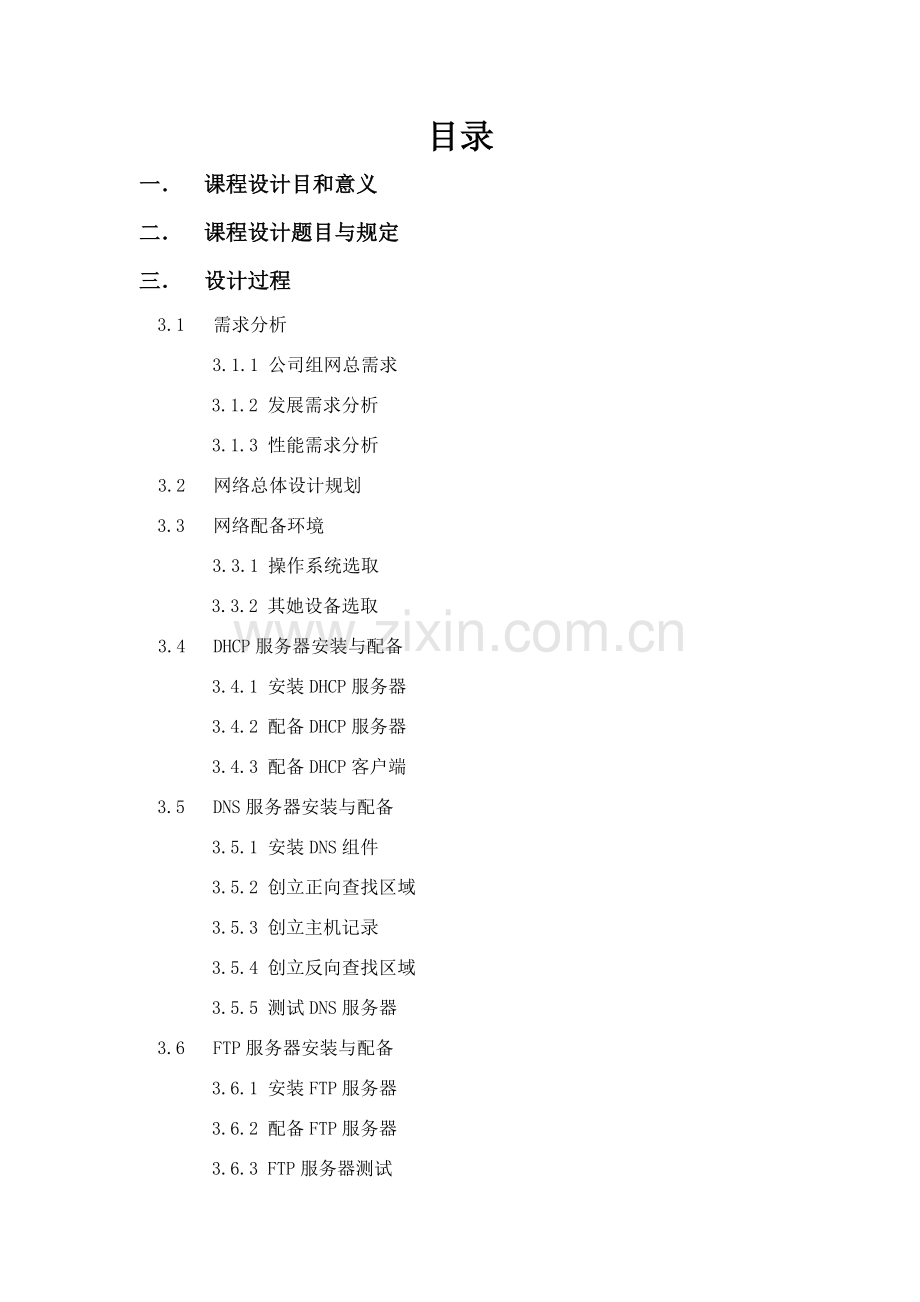

计算机网络管理技术课程设计报告班级：学号：姓名：同组人：指引教师：目录一 课程设计目和意义二 课程设计题目与规定三 设计过程3.1 需求分析3.1.1 公司组网总需求3.1.2 发展需求分析3.1.3 性能需求分析3.2 网络总体设计规划3.3 网络配备环境3.3.1 操作系统选取3.3.2 其她设备选取 3.4 DHCP服务器安装与配备3.4.1 安装DHCP服务器3.4.2 配备DHCP服务器3.4.3 配备DHCP客户端3.5 DNS服务器安装与配备3.5.1 安装DNS组件3.5.2 创立正向查找区域3.5.3 创立主机记录3.5.4 创立反向查找区域3.5.5 测试DNS服务器3.6 FTP服务器安装与配备3.6.1 安装FTP服务器3.6.2 配备FTP服务器3.6.3 FTP服务器测试3.7 WEB服务器安装与配备 3.7.1 安装IIS服务器3.7.2 IIS配备与管理3.8 邮件服务器安装与配备3.8.1 安装SMTP/POP3服务器3.8.2 配备SMTP/POP3服务器3.8.3 添加域及邮箱3.8.4 客户端配备和测试3.9 远程控制与管理3.9.1 启动Telnet服务3.9.2 创立远程登录顾客3.9.3 远程登录测试四 课程设计心得体会五 附录参照文献一 课程设计目和意义Internet在全球发展和普及，公司网络技术发展，以及公司生存和发展需要促成了公司网形成。为了适应网络经济飞速发展，扩大公司经营规模和范畴，以便公司内部和公司之间交流，节约办公开销，提高公司管理水平，公司发展Intranet（公司内部网）已经是刻不容缓。通过本课程设计，使咱们在对计算机网络技术与发展整体理解基本上，掌握网络重要种类，学会网络构建、寻常维护及管理办法，使咱们掌握在信息化社会建设过程中所必须计算机网络组网和建设所需基本知识与操作技能。二、 课程设计题目与规定某公司有财务、营销、管理等门。财务部有电脑10台，管理部有电脑,30台，营销部有电脑50台。其基本规定如下：1、财务部、管理部及营销部各自构成一种网络。营销部网络容许移动设备接入，各网络间可互连互通，并上外网。 2、建立DHCP服务器，IP地址可静态分派也可动态分派。3、建立DNS服务器及Web服务器，客户端访问网站时需要顾客名和密码，并且可以远程管理此WEB站点。Web服务器需至少三个访问页面，可通过域名及IP地址方式访问。4、建立FTP服务器，可通过IP地址方式访问，容许某些顾客可上传资源，但所有顾客均可下载资源。5、按以上规定规划该公司网络拓扑构造，进行有关系统设计并在物理机及模仿机上实现其功能。其中环节1)规定在PT模仿器中实现互连互通。环节24规定在实体机中实现互连互通。拓扑构造参照图例如下：三.设计过程3.1需求分析21世纪是一种信息技术高度发达社会，无论是办公或者是通信都离不开计算机。当前人越来越依托于计算机，再加上电子商务行业飞速发展Internet应用也更加广泛。由于这样社会环境人们对各种数据形式信息需求和交流不断增长，使得当今计算机网络，特别是Internet从老式数据解决设备（如计算机）和管理工具中脱颖而出，担当一种非常重要角色信息技术基本设施与获取、共享和交流信息重要工具，并成为人们在当今社会生活及工作中不可缺少构成某些。通过了几年迅猛发展，计算机网络已经在诸多方面变化了人们老式工作和生活方式Web浏览、Email、VOD（视频点播）、文献传播、远程诊断、电子商务、网络大学及虚拟学校等无一不与计算机网络有着千丝万缕联系。这些基于网络各种应用，正在以惊人速度扩展，几乎渗入到了社会生活各个方面。因而，在全球信息电子化、网络化迅速发展大环境下，无论是从大趋势上看，还是从自身商业利益角度考虑，建立公司内部局域网是公司顺应时代潮流必由之路。3.1.1公司组网总需求1、实用性：网络建设从应用实际需求出发，坚持为领导决策服务，为经营管理服务，为生产建设服务。此外，如果是对既有网络升级改造，还应当充分考虑如何运用既有资源，尽量发挥设备效益。2、适度先进性：规划局域网，不但要满足顾客当前需要，还应当有一定技术前瞻性和顾客需求预见性，考虑到可以满足将来几年内顾客对网络功能和带宽需要。采用成熟先进技术，兼顾将来发展趋势，即量力而行，又恰当超前，留有发展余地。3、经济性：规定价格适中，设备及耗材规定采用质量过硬，物美价廉。4、安全可靠性：保证网络可靠运营，在网络核心某些应具备容错能力，提供公共网络连接、通信链路、服务器等全方位安全管理系统。5、开放性：采用国际原则通信合同、原则操作系统、原则网管软件、采用符合原则设备，保证整个系统具备开放特点，增强与异机种、异构网互联能力。6、可扩展性：系统便于扩展，保证前期投资有效性与后期投资持续性。7、安全保密性：为了保证网上信息安全和各种应用系统安全，在规划时就要为局域网考虑一种周全安全保密方案。3.1.2发展需求分析不但要考虑到容纳网络中当前顾客，并且还应当为网络保存至少 3-5 年可扩展能力，从而使在顾客增长时，网络依然可以满足增长需要。由于我司网络采用树型拓扑构造扩展性相对比较好施工时留有额外接口插头.有扩展需求时只消购买网络连接设备就可以完毕扩展工作。3.1.3 性能需求分析不同厂家乃至同一厂家不同型号互换机在性能和功能上均有较大差别，有安全性高、有稳定性好、有转发速率快、有拥有特殊性能。因而，应当慎重考察和分析本网络对性能主线需求，以便选取相应品牌和型号互换机。由于公司规模相对较小，顾客端口数量不多且寻常工作基于基本互联网应用就可以完毕，设备采购方面一方面考虑性价比。3.2网络总体设计规划公司网络设计规定如下：1、 共有7个部门，分别为总经理室、人力资源部、财会部、设计部、售后部、施工部和网络管理中心。2、 总共有33台电脑，4台服务器。总经理室有一台台式机和一台笔记本电脑，人力资源部有3名员工，每个人均有电脑，财会部有两台电脑，设计部和施工部各有10台电脑。3、 安全性规定比较高，除了网管中心主任和总经理，其她人都不能访问财会部。4、 设计部和施工部各有各10台电脑有上网规定，售后部3台电脑也有上网规定。5、 网管中心有一名主任和2名员工构成，此外尚有若干台服务器。依照网络设计整体规定，共有7个部门，各个部门电脑数目不同，总33台，四台服务器，暂时不考虑后来业务拓展，需要一台核心层互换机，两台接入层互换机即可满足数量规定，每个部门划提成一种VLAN，共要划分七个VLAN，作为内部网段，IP地址选192.168.0网段，分别为总经理室192.168. 0.130；人事部192.168. 0.75；财务部192.168. 0.11；售后部192.168.0.33；设计部192.168.0.65；施工部192.168.0.98；网管中心192.168. 0.115；按管理规定，网管中心电脑连接在核心互换机上，以便控制，四台服务器也接在中心互换机上，中心互换机接路由器，以连接外网，路由器外设有防火墙。依照以上设计，网络拓扑图如下所示：采用这种拓扑长处在于：1、容易实现：它所采用传播介质普通都是采用通用双绞线，这种传播介质相对来说比较便宜。这种拓扑构造重要应用于IEEE 802.2、IEEE 802.3原则以太局域网中。2、节点扩展、移动以便：节点扩展时只需要从互换机中拉一条线即可，而要移动一种节点只需要把相应节点设备移到新节点即可，而不会像环型网络那样“牵其一而动全局”。3 、便于维护：采用树型构造，网络故障将先以层为单位被定位在不同互换层面上，随后在被定位层面上不久就可以找出发生故障互换机或节点，这种办法把复杂维护问题简朴化。4 、采用广播信息传送方式：任何一种节点发送信息在整个网中节点都可以收到，这在网络方面存在一定隐患，但这在局域网中使用影响不大。 5、网络传播数据快：这一点可以从当前最新1000Mbps到10G以太网接入速度可以看出。 33网络配备环境3.3.1操作系统选取操作系统：作为服务器PC采用Windows Server ，普通PC采用Windows XP。采用这种操作系统分派好处在于：1）良好多系统集成环境Windows Server 与UNIX、NETWARE、NTS、Windows XP等其他网络操作系统间保持了一种较好交互关系，顾客可以很轻松地把Windows Server 服务器或网络集成到既有网络中2）强大外部网络(Internet)功能Windows Server 对Internet功能增强与集成可以说已经超过之前任何一款网络操作系统，重要体当前其捆绑IIS因特网信息服务、IPP因特网打印合同和动态主机配备合同DHCP上。3.3.2其她设备选取CISCO 2950-24互换机、路由器、多台PC机、网路连接线一种公司内部网络设计，需要公司有自己服务器，以解决相应业务需求，依照设计规定，本设计详细需要五种服务器，分别为：1、DHCP服务器，以满足设计部、售后部、施工部采用DHCP动态分派IP地址需求。2、DNS服务器，以满足为所有主机访问Internet进行域名解析及内部服务器解析需求。3、FTP服务器，以满足实现顾客在内网资料上传和下载需求。4、Email服务器，以满足为每个公司员工分派独立邮箱，可以向内网和外网发送邮件需求。5、WEB服务器，实现公司各种信息发布，并且满足Internet顾客可以自由访问该服务器详细各种服务器安装详情如下：3.4 DHCP服务器安装与配备 3.4.1 安装DHCP服务器1）通过“Windows 组件向导”对话框，选中“网络服务”对话框子组件列表中 “动态主机配备合同（DHCP）”。2）返回“Windows 组件向导”对话框后，在向导提示下完毕安装过程。3.4.2 配备 DHCP 服务器 1）对DHCP服务器授权在DHCP控制树中打开“管理授权服务器”对话框中，在“授权DHCP服务器”对话框中，键入要授权DHCP服务器IP地址,完毕授权。 2）创立IP作用域在通过授权DHCP服务器上创立一种作用域并激活该作用域设立服务器不分派IP地址，即排除IP地址范畴在“租约期限”页上单设立DHCP客户机从此作用域使用IP地址时间长短，默以为8天,完毕作用域新建激活该作用域3）配备作用域配备路由器与DNS服务器 3.4.3 配备DHCP客户端1）配备本地连接“Internet合同（TCP/IP）”属性 2）重新启动DHCP客户计算机3）在命令窗口，键入命令：ipconfig/all 应能看到DHCP服务器为客户机指派IP地址、子网掩码、默认网关、DNS服务器地址以及租约期限等信息3.5 DNS服务器安装与配备3.5.1 安装DNS组件 （1）选取“开始设立控制面板添加/删除程序”，在浮现对话框中单击“添加/删除Windows组件”一项，浮现“Windows组件向导”对话框。（2）选取对话框“组件”列表中“网络服务“一项”，然后单击“详细信息”按钮，浮现“网络服务”对话框。（3）在对话框“网络服务子组件”列表中选取“域名服务系统（DNS）”一项，单击“拟定”按钮，返回“Windows组件向导”对方框。（4）单击“下一步”后，系统将从安装盘复制所需程序。安装结束后，在“开始程序管理工具”下级子菜单中将会多余一种名为“DNS”项，阐明DNS服务器已成功地安装。3.5.2创立正向查找区域 (1) 单击“开始”“程序”“管理工具”“DNS”菜单命令，打开DNS窗口。(2) 在右子窗口中选取DNS服务器树中“正向查找区域”，单击鼠标右键，单击快捷菜单中“新建区域”命令，浮现“新建区域向导”对话框。(3) 单击“下一步”按钮，浮现如图所示对话框，分别显示了种类型区域特点。选取“重要区域”一项，并单击“下一步”按钮。(4) 当浮现如图所示对话框时，在“名称”背面文本框中输入该区域名称，如。 (5) 单击“下一步”按钮，浮现“区域文献”对话框，直接单击“下一步”按钮,弹出“动态更新”对话框，选取动态更新类型(6) 单击“下一步”按钮，浮现“正在完毕新建区域向导”对话框，在该对话框中对刚才设立进行确认，确认无误后单击“拟定”完毕设立，返回DNS窗口，新建区域文献将显示在窗口中，如图所示。3.5.3 创立主机记录 （1） 在DNS窗口中选用已创立重要区域()，单击鼠标右键，在浮现快捷菜单中单击“新建主机” 。（2）在浮现对话框“名称”下方文本框中输入网络中某主机名称，而在“IP地址”下方文本框中输入该主机相应IP地址，本实验中输入192.168.0.200。由于DNS服务器位于此IP地址上，因而，也是本DNS服务器域名。依照需要，可以添加各种主机记录。 （3） 单击对话框中“添加主机”按钮，浮现“成功地创立了主机记录”信息，表达已成功地创立了一条主机记录。（4）单击“拟定”按钮后，返回如图所示对话框。重复以上环节，继续创立其她主机记录。（5）当所有主机记录创立结束后，单击“完毕”按钮，返回DNS窗口，刚才所创立主机记录将所有显示在窗口右边列表框中。3.5.4 创立反向查找区域 (1) 在DNS 控制台中选用“树”目录中“反向查找区域”一项，然后单击鼠标右键，在浮现快捷菜单中单击“新建区域”菜单命令，弹出“新建区域向导”对话框，单击“下一步”按扭。(2) 当浮现“区域类型”时候，请选取“重要区域”。(3) 单击“下一步”按扭后，在浮现对话框“网络ID”下方输入正常地址(本实验为192.168.0)这时它会自动显示在“反向查找区域名称”下方(显示为 0.168.192.in-addr.arpa)，如图所示。 (4) 单击“下一步” ，浮现“区域文献”对话框，这时只需要直接单击“下一步”即可。(5) 在“动态更新”对话框中，选取动态更新类型后，单击“下一步”按钮。在“正在完毕新建区域向导”对话框中，对所显示设立参数进行确认。如果设立有错误，可以通过“上一步”按扭进行修改。确认无误后，单击“完毕”按钮，返回 DNS窗口，这时反向查找区域将显示在DNS窗口中(192.168.0.x .Subnet)，如图所示。3.5.5 测试DNS服务器 3.6 FTP服务器安装安装与配备3.6.1 安装FTP服务器通过“Windows组件向导”到达“Internet 信息服务（IIS）”对话框，选取“文献传播合同（FTP）服务”，进入自动安装。3.6.2 配备 FTP 服务器1）新建FTP站点：通过“FTP站点创立向导”对话框，按照向导一步一步完毕新建FTP站点。其中FTP站点IP地址为 “192.168.0.129”， 选取“不隔离顾客”。 站点主目录为“F：ftp”，站点访问权限为“读取、写入”。 2）右击刚刚创立FTP站点，查看有关属性3）验证顾客身份匿名FTP 身份验证：FTP 服务器接受对该资源所有祈求，并且不提示顾客输入顾客名或密码。在“默认FTP站点属性”对话框中，选取“安全账户”选项卡，进行设立 3.6.3 FTP服务器测试1)用ftp.exe程序测试。在测试主机启动命令行程序，然后输入ftp服务器IP地址，如：ftp：/192.169.0.129。如果服务器有域名也可以通过“ftp主机域名”来访问。当提示输入顾客名时，可以用匿名账户来访问，即输入帐户名123，提示输入密码即可。 2)直接在浏览器地址栏输入ftp服务器IP地址：ftp：/192.168.0.1293.7 WEB服务器安装与配备3.7.1 安装IIS服务器1）通过“Windows组件向导”完毕IIS自动安装。 2）IIS安装成功3.7.2 IIS配备与管理1）设立主目录2）填入已分派计算机IP地址“192.168.0.94”3）设立网站默认启动文档，设立完毕后在浏览器输入本机IP，将弹出默认页面 4）添加其他可操作此Web站点顾客帐户5）添加default.htm文献，测试“默认网站”与否正常运营。打开IE浏览器，在地址栏输入网址（）访问“默认网站”。如图所示，即表达“默认网站”已经成功发布于网络中6）创立并测试虚拟目录。 四、课程设计心得体会通过这次课程设计，我深刻体会到公司局域网建设是一项涉及面广、技术复杂、周期比较长系统工程。它既是建设一种集计算机网络与各类信息收集、传递、解决、加工为一体信息枢纽中心，又是一项为公司生产、经营、产品开发及领导决策服务综合工程。设计一种好局域网需要有清晰思维和整体布局能力，总体说来还是一种比较难工作。 在设计过程中，我重要负责DNS服务器配备、安装以及远程登录控制与管理设计，由于前期学习时有认真动手实践过，因此本次设计过程中这两项任务可以较顺利地进行，但也避免不了遇到困难，在配备远程登录服务器时由于机器因素，无法在网络邻居中找到工作组计算机（尽管所有关于工作组配备经检查已对的），因而无法通过桌面窗口方式实现远程连接，为此我改用命令行方式，来实现远程连接。对于DNS服务器配备通过平时练习以及本次设计过程，我体会到：它虽然安装、配备过程相较于邮件服务器而言简朴，但是也有诸多细节必要注意，例如配备服务器之前设定好服务器本地连接属性，添加主机记录时应保证所添加主机DNS服务器已指向本机等等。整个设计过程中，一方面我熟记了教师所讲知识并学到了诸多课本上没有知识，对局域网组建及有关网络知识有了更广泛理解，更重要是系统地理解了关于局域网组建及其作用。另一方面也深刻领悟到：在这门学科里尚有诸多知识需要自己去学习、去实践，所谓师傅领进门，修身在个人，只有自己亲自动手做了，才会学更快，记得更牢。五、附录参照文献：（1） 计算机操作系统 汤子瀛 西安电子科技大学出版社（2） 计算机构成原理 罗克露 电子工业出版社 （3） 计算机网络教程（第2版） 谢希仁 人民邮电出版社 （4） 公司网组建与管理 清华大学出版社 王竹林 .1（5） 公司网络组建与应用科学出版社蒋先华 许以臣.6（6） 公司网组建与管理（第1版）清华大学出版社 王竹林 .7
