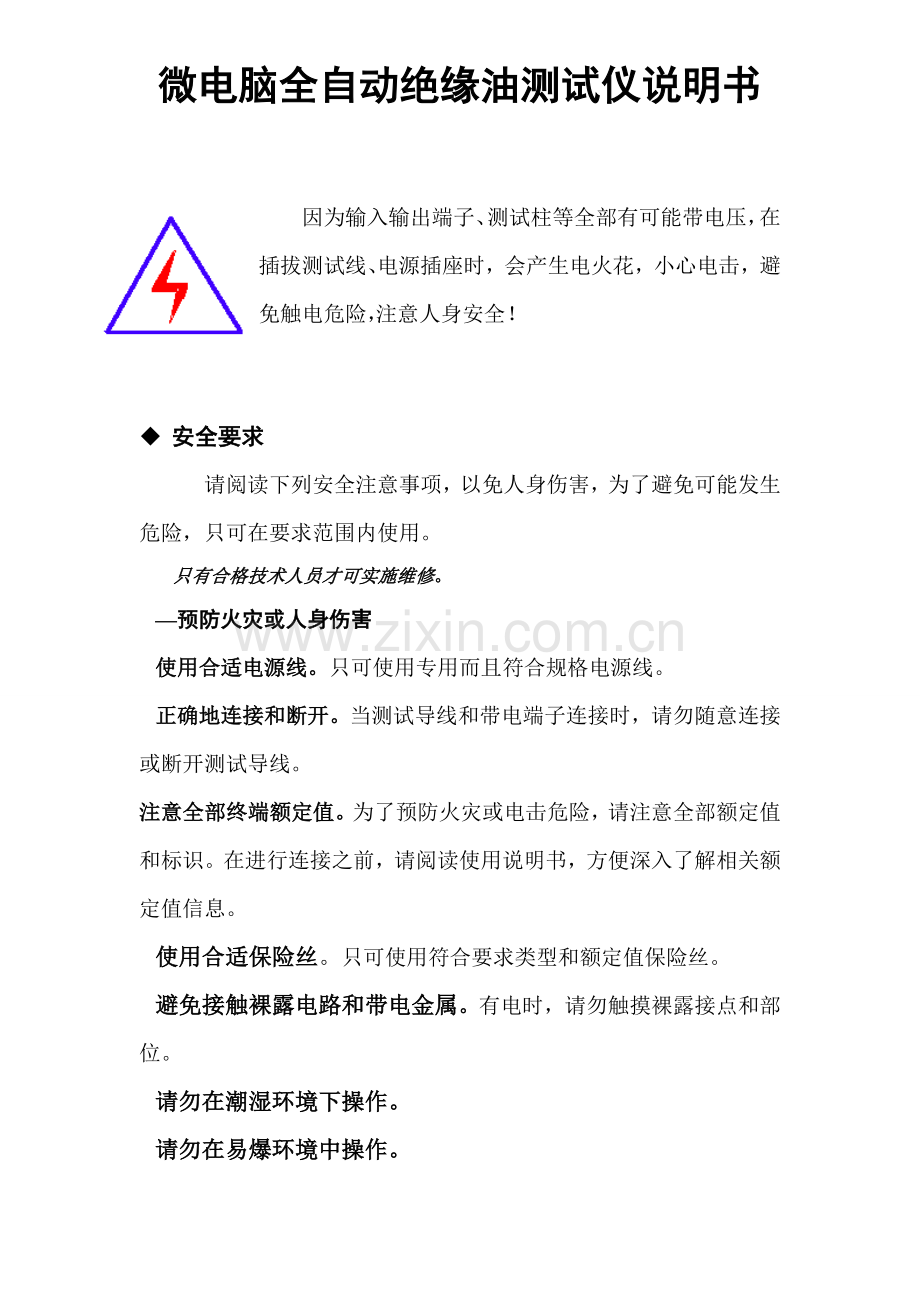

微电脑全自动绝缘油测试仪说明书

因为输入输出端子、测试柱等全部有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！

u 安全要求
请阅读下列安全注意事项，以免人身伤害，为了避免可能发生危险，只可在要求范围内使用。
只有合格技术人员才可实施维修。
—预防火灾或人身伤害
使用合适电源线。只可使用专用而且符合规格电源线。
正确地连接和断开。当测试导线和带电端子连接时，请勿随意连接或断开测试导线。
注意全部终端额定值。为了预防火灾或电击危险，请注意全部额定值和标识。在进行连接之前，请阅读使用说明书，方便深入了解相关额定值信息。
使用合适保险丝。只可使用符合要求类型和额定值保险丝。
避免接触裸露电路和带电金属。有电时，请勿触摸裸露接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。

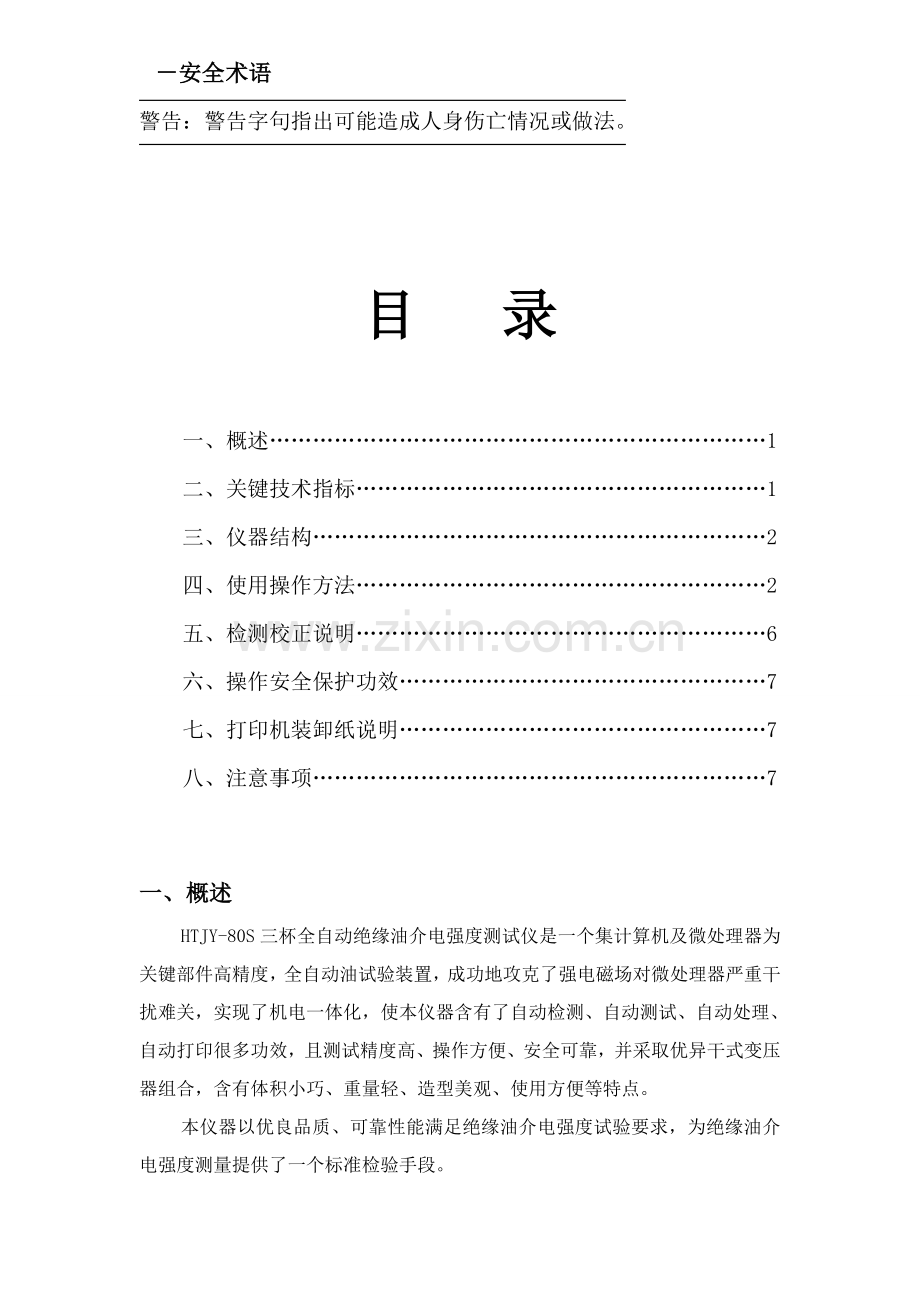

－安全术语
警告：警告字句指出可能造成人身伤亡情况或做法。

目 录

一、概述……………………………………………………………1
二、关键技术指标…………………………………………………1
三、仪器结构………………………………………………………2
四、使用操作方法…………………………………………………2
五、检测校正说明…………………………………………………6
六、操作安全保护功效……………………………………………7
七、打印机装卸纸说明……………………………………………7
八、注意事项………………………………………………………7

一、概述
HTJY-80S三杯全自动绝缘油介电强度测试仪是一个集计算机及微处理器为关键部件高精度，全自动油试验装置，成功地攻克了强电磁场对微处理器严重干扰难关，实现了机电一体化，使本仪器含有了自动检测、自动测试、自动处理、自动打印很多功效，且测试精度高、操作方便、安全可靠，并采取优异干式变压器组合，含有体积小巧、重量轻、造型美观、使用方便等特点。
本仪器以优良品质、可靠性能满足绝缘油介电强度试验要求，为绝缘油介电强度测量提供了一个标准检验手段。

二、关键技术指标
1、测量范围： 0～80kV AC50Hz
2、供电电源： AC220V±10% 50Hz
3、升压速度：2kV/S
4、测量精度：1.5%
5、测量分辨率：0.01kV
6、油杯电极间隙：电极间隙2.5mm
7、环境温度：15～25℃
8、相对湿度：≤75%
9、外形尺寸： 530×460×520mm
10、重量：70kg

三、仪器结构

（1）安全罩 （2）C号试油杯 （3）B号试油杯 （4）A号试油杯
（5）油杯支架 （6）搅拌子 （7）搅拌器 （8）打印机
（9）显示器 （10）返回键 （11）上翻键 （12）下翻键
（13）确定键 （14）校验键 （15）电源键 16）高压测试口
（17）校正电位器 （18）电源插座（内置5A保险） （19）检测端子
（20）接地端子 （21）标准棒 （22）电极

四、使用操作方法：
一、使用前准备
1、油试杯清洁处理。
油试验必需用洁净油试杯，清洁油杯应采取酒精和绸布，把油杯清洗、擦净、晾干。停用时最好盛满油用以保持油杯清洁。
2、油杯电极间隙调整。
取油杯间距量规（21）调整好油杯电极（22）间距。
3、将试品油渐渐倒入油杯，并将搅拌子（6）小心放入油杯中置于油杯中心，注意试品油要满过电极10mm以上，开启安全罩，将盛有试品油油杯置于油杯支架（5），完成后关好安全罩。
4、在仪器后盖机壳接地端（20），联接地线——注意接大地。
5、联接电源插头，接通电源，试验准备工作就绪。
键盘操作功效键：
1. 电源键 开启或关闭电源
2. 校验键 校验仪器正确度，功效为暂停升压
3. 确定键 确定输入
4. ↑ 键 光标上移及＋数键
5. ↓ 键 光标下移及－数键
6．返回键 返回初始位置

二、仪器操作步骤
1、按电源键（13）屏幕显示

2、按↑、↓键，屏幕显示
标准运行
用户设定

标准运行内容：根据国际GB/T1507-要求运行
全 程 搅 拌
升压
间隔2分钟
回零
降压
静置

循 环 六 次

打印试验数据及平均值

用户设定内容

3、开机静置时间设定方法。
经过按↑、↓键将光标锁定“开机静置”，再按确定键屏幕显示：
按↑、↓键，可选择开机静置时间，0、5、10、15、20分钟，按确定键即可确定开机静置时间。
开机静置时间
静置O分钟

4、杯位选择设定
经过↑、↓键，将光标锁定“杯位选择”，按确定键，屏幕显示：
杯位选择
选择A杯
选择B杯
选择C杯

按↑、↓键，移动光标设定至设定杯位，按确定键，确定或取消该杯运行。
注：√标志为选定运行。

√

√
√

5、试验次数设定
经过按↑、↓键，将光标锁定“试验次数”，再按确定键，屏幕显示：
试验次数 1次
按↑、↓键，可设定1～9次试验次数，按确定键即可输入试验次数。

6、搅拌参数设定
经过按↑、↓键将光标锁定“搅拌时间”，再按确定键屏幕显示：
搅拌操作时间
搅拌 1O秒
按↑、↓键，可设定0（即不搅拌）、10、20、30秒或全开（即全程搅拌）搅拌参数立即间，再按确定键，即可确定搅拌时间。

7、试验间隔时间设定
经过↑、↓键，将光标锁定“试验间隔”，按确定键，屏幕显示：
试验间隔时间
间隔 1分钟
按↑、↓键，可设定1～9分钟试验间隔时间，再按确定键，即可确定每次试验间隔时间。

8、用户设定程序设计完成，屏幕显示设定内容：
开始运行
开机静置 分钟
杯位选择 杯
试验次数 次
搅拌时间 秒

检验查对屏幕显示设定内容，正确无误后，需要开始试验，经过按↑、↓键，将光标锁定“开始运行”按确定键，仪器将依据用户您设定方法，自动操作试验，试验完成后，自动打印试验结果及平均值。
整个试验过程，仪器将经过显示器，显示各个试验过程工作状态及试验电压数值。

五、检测校正说明
5.1检测校正说明（供用户日常工作检测）：
为了确保仪器测试正确性，本仪器设备增设了检测端子、校正电位器，用于校验油试验仪器设备正确性。校验方法：在检测端子两端连接标准交流电压表（0.5级）开机运行，电压缓缓上升，分别在额定值30%、60%、90%时按下校验键，统计标准电压表值和仪器设备显示值，依据变比（200：60kV）（200：80kV）经过计算如发觉有误差可调整校正电位器，确保测试正确。
5.2检测校正说明（计量正确度检测）请参考下图接线：

测试方法：采取精度在1.0%以上标准高压分压器，经过本仪器高压测试孔，用仪器所配高压计量检测专用线分别对本仪器两个油杯支架电
极进行测量。在仪器升压过程中，分别在额定值10%、30%、60%、90%时按动仪器校验键即可读取电压测量值。仪器输出电压应确保正确精度小于1.5%。如发觉正确精度有偏差，可经过调整仪器电压校正电位器进行校准。
试验电压计算方法为：高压值（即分压器指示值）×2=试验电压值

六、操作安全保护方法：
为确保操作安全，本仪器高压室采取安全保护开关，以预防升压过程中，打开安全罩，发生触电危险。在任何状态下，安全罩未盖好或打开，仪器将停止升压，自动切断高压，显示器显示：
注意：
请盖好安全罩

待安全罩盖好后，仪器恢复工作。

七、打印机装卸纸说明：
（1）关掉电源开关，用拇指、中指捏在打印机前面板两侧锁爪上面，用力捏下，将打印机前面板打开，取出插装组件、卸下纸轴装好新纸后，把纸轴放回固定槽中确保打印纸不会掉下。
（2）合上电源开关，打印机上电，绿灯亮，按“S/L”键使指示灯熄灭，把打印纸插入机头进纸孔中，再按一下“S/L”键，打印机走纸，当纸走出适
当长度时，再按动“S/L”键，打印机停止走纸，然后用力合上打印机前面板，打印机装纸即结束。

八、注意事项：
1、为了确保您人身安全及仪器设备良好运行，使用前请接好地线。
2、本油耐压试验设备属精密仪器，使用后请妥善保管，请勿放置在潮湿阴冷地方，更要避免日晒雨淋环境。
3、使用完成后，应将仪器设备高压室内电极、底板、安全罩等上面油用布擦洁净，确保各零部件干燥、清洁。
4、若电网电压过低或不稳，电网电压低于200V(-10%)，试验时请用容量大于1KVA交流稳压电源，不然有可能损坏本仪器设备。
