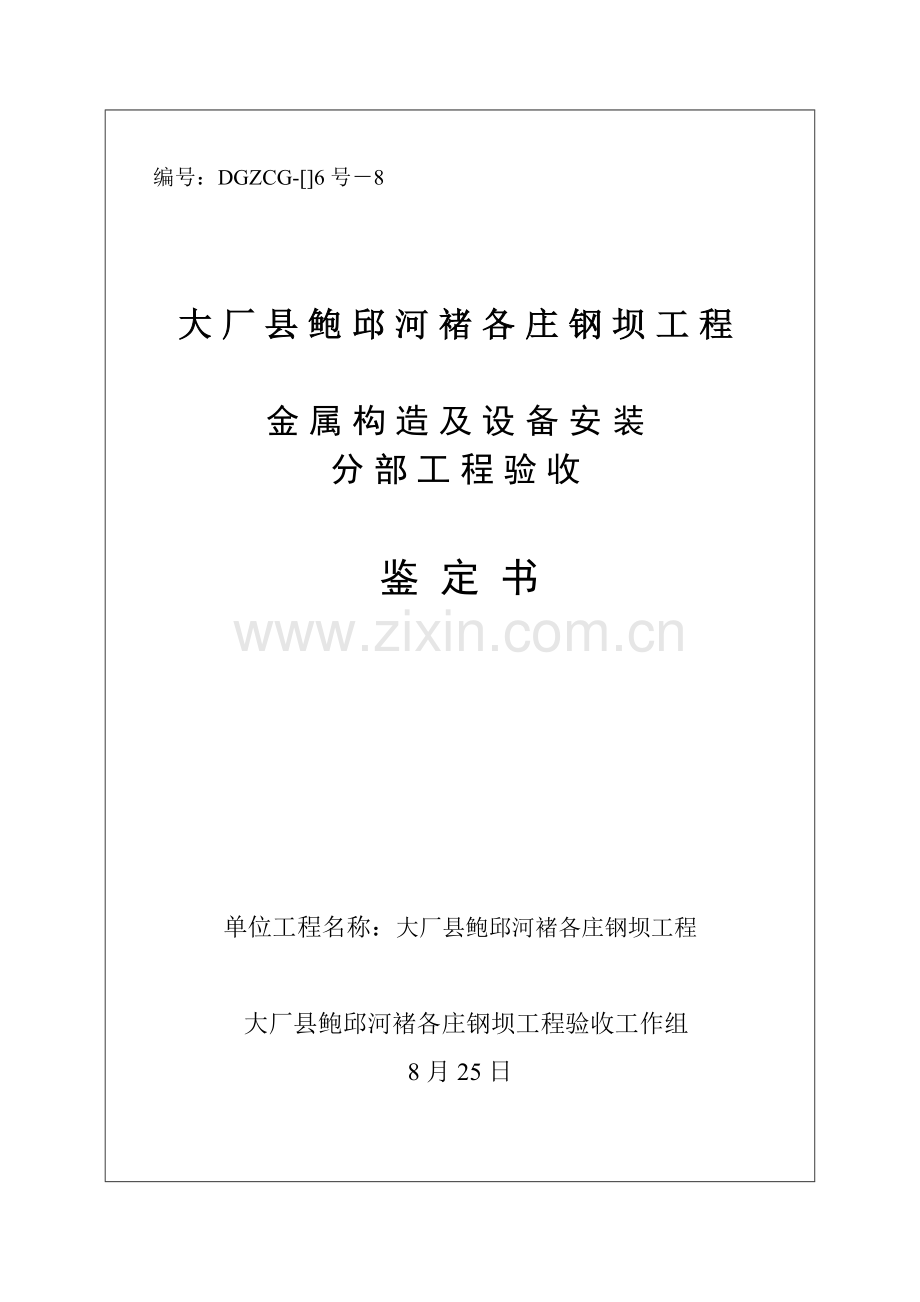

编号：DGZCG-6号8大厂县鲍邱河褚各庄钢坝工程金属构造及设备安装分部工程验收鉴 定 书单位工程名称：大厂县鲍邱河褚各庄钢坝工程 大厂县鲍邱河褚各庄钢坝工程验收工作组8月25日6月25日前言：1、验收根据：水利水电建设工程验收规程SL223-、水利水电工程质量检查与评估规程SL176、有关设计文献及关于规程规范。2、组织机构：分部工程验收由天津市冀水工程征询中心主持，由大厂回族自治县水务局、河北省水利水电勘测设计研究院、天津市冀水工程征询中心、廊坊中达水利工程有限公司代表构成大厂县鲍邱河褚各庄钢坝工程分部工程验收工作组（名单附后）。3、验收过程：廊坊中达水利工程有限公司大厂县鲍邱河褚各庄钢坝工程施工项目部一方面向大厂回族自治县水务局递交验收申请报告大厂回族自治县水务局组织有关单位，构成大厂县鲍邱河褚各庄钢坝工程分部工程验收工作组分部工程验收工作组一方面听取廊坊中达水利工程有限公司大厂县鲍邱河褚各庄钢坝工程施工项目部工程建设和单元（分项）工程质量评估状况报告分部工程工作组现场检查工程完毕状况和工程质量分部工程工作组检查单元工程质量评估及有关资料召开分部工程验收会议，讨论并通过度部工程验收鉴定书。一、分部工程开工竣工日期：5月12日开工， 8月24日竣工。二、分部工程建设内容：大厂县鲍邱河褚各庄钢坝工程分部工程重要涉及金属构造及设备安装 三、施工过程及完毕重要工程量：1、施工过程1）施工测量依照设计图纸及有关技术文献，进行控制测量，施工测量，各阶段测量精度均满足关于技术规范规定，并报送监理工程师审核。2）埋件安装：本某些埋件安装工作内容重要指埋设在一期砼、地下和其他砌体中预埋件，涉及止水埋件、液压启闭机埋件、电气管道及电缆；等预埋件。埋件安装前对安装基准线和基准点进行复核检查。埋件安装就位并固定后，在一、二期混凝土浇筑前，对埋件安装位置和尺寸进行测量检查。二期混凝土浇筑后，重新对埋件安装位置和尺寸进行复测检查。3）闸门安装：依照现场条件，闸门安装时在闸底内侧进行安装，因而每孔闸室闸门在安装时先底轴驱动卧倒闸门底横轴、底支铰、底止水，底轴驱动卧倒闸门底横轴、底支铰、底止水安装完毕后再安装拼装门叶。依次用运送拖车将制作完毕钢闸门配件运抵安装现场（运送时闸门配件分节编号1和3和2和4同步运送），由汽车吊把每一节钢闸门卸下并吊运至指定地面位置。安装前检查:对待组装闸门各项尺寸进行复查，并对闸门及其附件认真检查各零部件与否齐全，在运送、存储过程中与否损伤；在检查中发现损伤、缺陷或零件丢失，要进行修整，补齐零件后方可进行安装。底轴驱动卧倒闸门底横轴分节按编号组装，采用人工配合50t吊车吊装就位办法。此外一节钢坝闸门底横轴吊装就位方向同上，与已定位前一节钢坝闸门连接拼装成为整体。调节钢闸门整体各种技术数据，并且运用事先预埋安装工艺螺栓和专用工装具把钢坝闸门底横轴牢牢固定，最后采用合理焊接顺序对钢坝闸门底横轴连接处进行连接，完毕后二期浇注，进行碰伤油漆防腐。底横轴安装结束，进行门叶分节吊装组装，与底横轴连接。办法同底轴安装。4）调试运营：在闸门安装结束后，则可以安装启动装置和液压启闭机，一切正常后，将启闭机接上暂时电源，进行试启闭。试启闭一切正常，在进行最后检查，保证没有异常进行现场控制安装。所有完毕后进行最后调试，调节钢坝倾倒角度及锁定位置。 2、完毕重要工程量钢坝40m，启闭机2台，控制柜1台。四、质量事故及质量缺陷解决状况：本工程无质量事故五、工程质量评估：1、本分部工程共分为3个单元工程，完毕3个单元，已评估3个单元，已评估单元工程质量所有合格。施工单位自检总点数210点，合格210，合格率100%；单元工程质量评估登记表分部工程名称单元工程名称检测点数合格点数合格率%评估级别金属构造及设备安装闸门预埋件安装4444100%合格闸门门体安装138138100%合格启闭机安装2828100%合格共计210210100%210 金属构造及设备安装质量检测登记表分部工程名称单元工程名称检测项目检测点数合格点数合格率金属构造及设备安装闸门预埋件安装底支铰埋件安装2020100%底止水埋件1818100%启闭机埋件安装66100%闸门安装底支铰座、底横轴3030100%闸门门体安装4040100%止水橡胶安装3939100%焊缝外观质量检查1414100%焊缝内部质量检查44100%表面防腐蚀质量检查1111100%启闭机安装液压启闭机机械系统机架安装88100%启闭机试运营11100%液压泵站安装第 1 台99100%液压泵站安装第 2 台99100%液压泵站试运营11100%共计210210100%且施工中未发生过质量事故，原材料质量合格。依照验收关于规定，本分部工程质量级别自评为合格。2、 监理单位复核意见：单元工程质量评估登记表分部工程名称单元工程名称检测点数合格点数合格率%评估级别金属构造及设备安装闸门预埋件安装1919100%合格闸门门体安装8585100%合格启闭机安装1212100%合格共计116116100%116 金属构造及设备安装质量检测登记表（监理抽检）分部工程名称单元工程名称检测项目检测点数合格点数合格率金属构造及设备安装闸门预埋件安装底支铰埋件安装1010100%底止水埋件66100%启闭机埋件安装33100%闸门安装底支铰座、底横轴3030100%闸门门体安装1313100%止水橡胶安装1313100%焊缝外观质量检查1414100%焊缝内部质量检查44100%表面防腐蚀质量检查1111100%启闭机安装液压启闭机机械系统机架安装44100%启闭机试运营11100%液压泵站安装第 1 台33100%液压泵站安装第 2 台33100%液压泵站试运营11100%共计116116100%施工中未发生过质量事故，原材料质量合格。依照验收关于规定，本分部工程质量级别自评为合格。2、监理单位复核意见：监理单位共抽检 116点，合格116点，合格率100%。且施工中未发生过质量事故， 原材料质量合格。经复核，批准施工单位自评成果，本分部工程质量级别复核为合格。3、分部工程质量级别评估意见：经施工单位自评、监理单位复核，一致批准：本分部工程质量级别评估为合格。六、验收遗留问题及解决意见：由于安装时钢闸门防锈漆发生小某些磕碰，在后期进行修补。七、结论：验收工作组经察看现场，听取施工单位工作报告并查阅有关资料，进行了充分讨论，获得一致意见：本分部工程按合同规定已所有竣工，工程质量符合设计和有关规范规定，施工资料齐全、质量检测及评估资料完备、精确。依照验收关于规定，本分部工程质量级别一致评估为合格，批准通过验收。八、保存意见（保存意见人签字）：无。分部工程验收工作构成员签字表姓 名单 位职务和职称签 字十、附件：验收遗留问题解决记录 无大厂县鲍邱河褚各庄钢坝工程表G-1 分部工程施工质量评估表单位工程名称大厂县鲍邱河褚各庄钢坝工程施工单位廊坊中达水利工程有限公司分部工程名称金属构造及设备安装施工日期自 5 月12日至8月24日分部工程量评估日期年 月 日项次单元工程类别工程量单元工程个数合格个数其中优良个数备 注1闸门预埋件安装112闸门门体安装113启闭机安装11共计33重要单元工程、重要隐蔽工程及核心部位单元工程核心部位单元工程施工单位自评意见监理单位复核意见项目法人认定意见本分部工程单元工程质量所有合格，原材料质量 合格 ，中间产品质量合格，金属构造、启闭机制造质量合格，机电产品质量合格 。质量事故及质量缺陷解决状况： 无分部工程质量级别： 合格评估人： 项目技术负责人： （盖公章） 年 月 日复核意见： 分部工程质量级别： 监理工程师： 年 月 日总监或副总监：（盖公章）年 月 日认定意见：分部工程质量级别：现场代表： 年 月 日技术负责人： （盖公章） 年 月 日工程质量监督机构核定（备）意见：核定级别： 核定（备）人：（签名） 负责人：（签名） 年 月 日 年 月 日注 分部工程验收质量结论，由项目法人报工程质量监督机构核备。大型枢纽工程重要建筑物分部工程验收质量结论，由项目法人报工程质量监督机构核定。
