施工组织设计（专项施工方案）报审表
工程名称：德江县城区管网及街道整治项目（香树路） 编号：
致：贵州新智宇建设监理有限责任公司 （监理单位）
我方已依照施工合同关于规定完毕了 德江县城区管网及街道整治项目（香树路）安全文明施工方案 编制，并经我单位上级技术负责人审查批准，请予以审查。

附件：安全文明施工方案

施工单位（章）：
项目经理：
日 期：
专业监理工程师审查意见：

专业监理工程师：
日 期：
总监理工程师审核意见：

项目监理机构（章）：
总监理工程师：

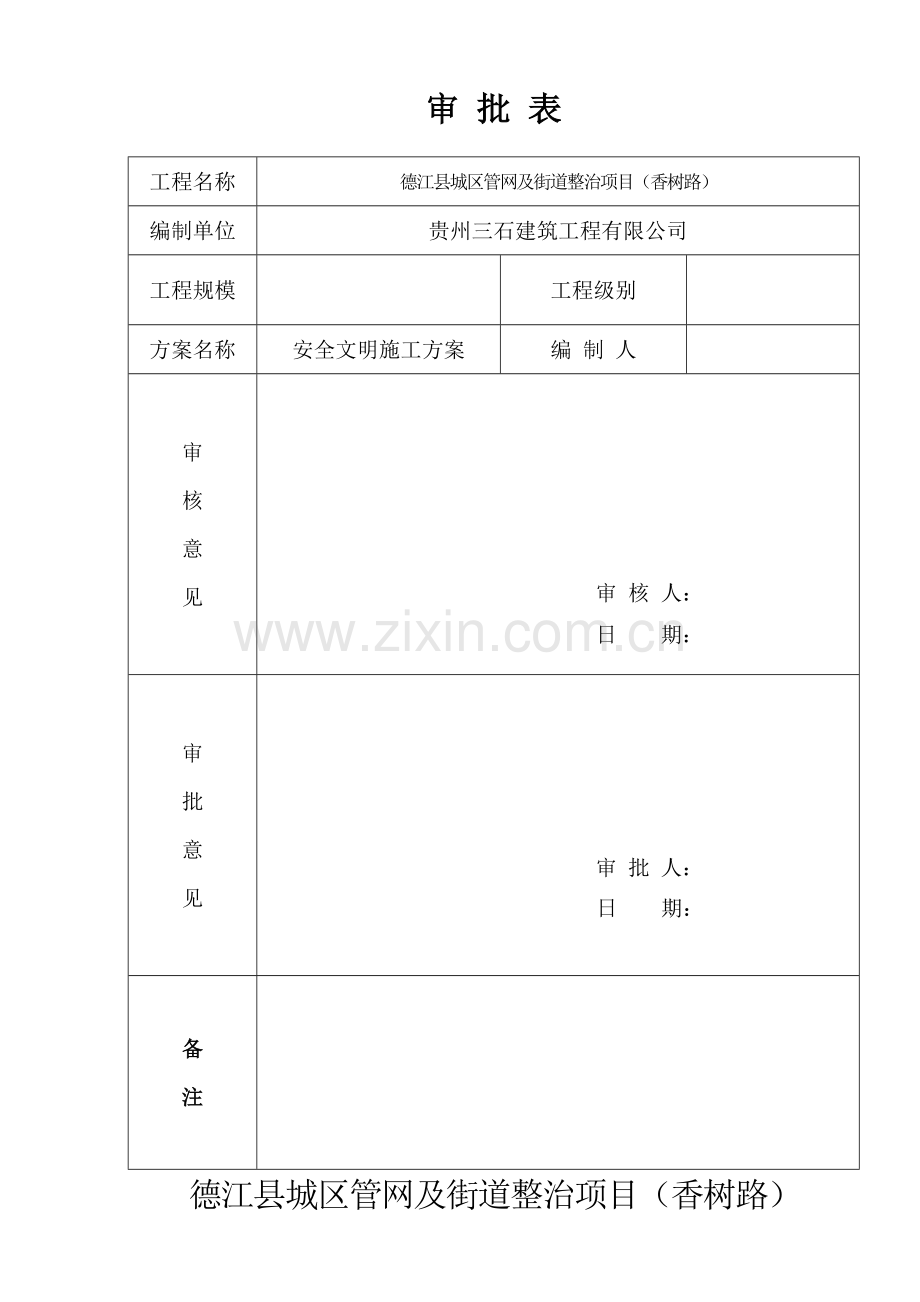

审 批 表

工程名称
德江县城区管网及街道整治项目（香树路）
编制单位
贵州三石建筑工程有限公司
工程规模

工程级别

方案名称
安全文明施工方案
编 制 人

审
核
意
见

审 核 人：
日 期：
审
批
意
见

审 批 人：
日 期：
备
注

德江县城区管网及街道整治项目（香树路）
综
通
工
程
专
项
施
工
方
案
编制人： 职称（职务） 项目技术负责人
审核人： 职称（职务） 项目经理
审批人： 职称（职务） 公司技术负责人

编制单位：贵州三石建筑工程有限公司
编制时间：二0一七年十一月
目 录

一、工程概况
二、雨、污水管网施工
三、筹划投入机械设备及人员
四、排水管道工程施工工艺框图
五、工程质量保证办法

一、工程概况
本工程为天鸿天际二期1组团市政配套工程。本工程位于湖州市吴兴区仁皇山分区。本设计采用黄海高程系。管径与检查井尺寸以毫米计，别的均以米计。排水管道标高为管内底标高。
施工方式：管道采用开槽方式施工。
排水体制：社区系统为雨、污分流制。区内雨水经雨水管道收集后排入旄儿港河道，宅间道上雨水口就近接单体户前雨水检查井，区内污水经污水管道收集先通过化粪池集中解决，然后就近排入安吉路污水管道内。
水量：雨水量按湖州暴雨强度公式计算，综合径流系数取0.55，地面集水时间为5分钟。
雨水管设计管径有De225、De300、De400、De500、De600、De700；污水管设计管径采用De225、De300。
管材：雨水管采用U-PVC加筋管，污水管采用U-PVC加筋管，环刚度均为8KN/㎡，承插连接，弹性密封橡胶圈接口。
管道基本：U-PVC加筋管采用中砂基本，基本厚度为100mm，压实度不不大于等于90％。本地基承载力不大于设计规定期，需基本下铺设厚度200mm粒径＜40mm砂砾或者碎石垫层，压实度≥90％。
雨水口：路面采用单箅雨水口，规格为680*380mm，箅子、箅圈均采用复合材料。雨水口连接支管采用De225U-PVC加筋管（环钢度Sn=8KN/㎡），100mm厚、450mm宽碎石基本。
沟槽回填及压实度：①U-PVC加筋管：采用石粉分层夯实回填密实至管顶以上500mm，压实度≥90％；②管道沟槽回填密实度按照《给水排水管道工程施工及验收规范（GB50268-）条款4.6.4（P25~27）有关规定执行。
检查井：已编号检查井均采用ф1000砖砌圆形井，检查井做法详见图。内、外壁均采用1：2防水水泥砂浆抹面，厚20mm。位于车行道或者铺砌地面检查井盖采用重型铸铁井盖，人行道或者绿化带采用轻型铸铁井盖。
雨水排水口：采用八字式出水口，按1：2河坡设计，八字翼墙墙身及基本采用M7.5水泥砂浆MU30块石。
施工办法：沟槽开挖较深时，采用围柃板加纵横支撑进行保护，保证基坑稳定，避免对原土扰动。沟槽内要做好排水明沟，及时排水，防止基坑长时间浸泡。

二、雨、污水管道施工
A、施工测量
1、管道施工定位准备工作
（1）熟悉设计图纸，资料，弄清管线布置、走向及工艺设计和施工安装规定。
（2）依照管道平面和已有控制点，并结合实际地形，做好施工测量数据计算整顿，并绘制放样测量草图。
（3）依照管道在区域内不同规定、工作性质、所在位置和管道种类因素，以拟定施工测量精度。
2、定位注意事项
（1）施工图用解析法表达管线位置时，应按给定坐标数据测定点位；用图解法表达管线位置时，应先测定控制点、线位置，再按给定测管线各点。
（2）管线中心线桩和水准点均应用平移法设立于线路施工操作范畴之外、便于观测和使用部位。
（3）管线定位后，重要中心线桩应进行加固或安放标记。
B、沟槽开挖
1、开挖前认真学习施工图纸和岩土工程勘察报告，充分理解开挖段土质、地下水位、地下构筑物、沟槽附近地上建筑物及施工环境等状况，核心是拟定开挖断面和堆土位置。
2、依照槽深和土质状况，按施工规范或技术规程规定，选用既不会导致沟槽塌方，又减少开挖量最小需要槽底宽度，经计算拟定沟槽上口开挖边线，尽量减少开挖量，少占地。
3、管道开挖采用挖掘机并配合装土自卸汽车进行。先依照放样中心线用白石灰撒出管道需开挖宽度，使挖掘机就位。其履带行车方向与中心线平行，挖臂与中心线相应。开挖一次到位，并逐渐后退。
4、沟槽开挖时切实做好排水工作，采用集水坑排水，遇淤泥质粘土层时、埋深超过3.0m沟槽采用钢板桩支撑施工，并采用横向支撑 ，以保证边坡与基坑土体稳定。钢板桩打设前应仔细放样复核轴线位置，对钢板桩轴线撒白灰控制，并由专人负责，控制好直线度和垂直度。
5、管槽施工采用分段开挖、分段埋设，水泵随时抽除集水井内积水，保证基坑干燥，无积水。沟槽开挖应控制好基底标高、平整度，保证基底土质无扰动，并注意基坑支护，保证施工安全。
7、如遇地质实际状况与设计不符，先采用有效办法稳固沟槽后，立即与设计单位、甲方、监理单位协商联系，以便及时解决。依照实际状况分别采用重锤夯实，换填灰土、填筑碎石、排水、减少水位等办法解决。经检查符合设计及关于规定规定后及时施工基本以封闭基坑。
C．雨水管道施工
1、管材
（1）雨水管采用U-PVC加筋管（承插连接，弹性密封橡胶圈接口，环刚度为8KN/㎡）。
（2）管材运送及装卸
管材运至现场放置在所在排水井位段一侧，依照现场实际状况，卸管以及排管吊车支撑点落在沟槽以外实地上。
管材在吊运装卸过程中，采用在管节重心处捆绑运吊办法进行，禁止用钢丝串心吊运，并轻起轻落，防止碰撞损坏管材和基本。
（3）管材验收
成品管道运至施工现场，应按照产品原则进行逐节检查，不符合原则不得使用并做好标志及时解决。运至沟槽边待用管节应垂直槽边放置并垫稳。
（4）垫层、管基：
在沟槽开挖工序验收合格及时进行管道基本铺设工作，U-PVC加筋管道槽底铺设采用中砂垫层，基本厚度为100mm，压实度≥90％。本地基承载力不大于设计规定期，需基本下铺设厚度200mm粒径＜40mm砂砾或者碎石垫层，压实度≥90％。采用人工进行铺筑，铺筑后表面用振动机进行振实，直至密实。
（5）管道铺设
①排管前应清扫基本表面污泥、杂物及积水，龙门板标高经复核后安管，安管时以控制管内底标高为准。排管采用机械吊排，用手扳葫芦进行管节就位合拢，在管节合拢过程中，应由起吊设备吊住。待管节合拢后将管枕击实。排管时，用水平尺校正管道坡度，每两节管道用高程样板复核一次管底标高。管节在沟槽内移动时，操作人员密切配合，防止碰撞。
②管子在铺设前，先将管节承口内表和插口外表用钢丝刷反油污杂物清除干净，按管径规格选用相应橡胶密封圈，并套入插口槽内，规定做到四周均匀、平顺、无扭曲，在橡胶圈表面和前节管子内表涂抹防水涂料，以防渗水。
③排管顺序应自下游向上游，承口向上游方向，插口向下游方向，窨井与管道接口处采用半节短管，带承口应排在窨井进水方向，带插口排在窨井出水方向。下管用起吊设备应停放在坚实基本上，若地面松软要用方木、路基箱板铺垫进行加固。下管时设专人指挥，在吊机回转半径影响范畴内不得有障碍或站人。禁止起重设备带病操作。起重作业完毕后，驾驶人员要对停放在施工现场起重设备做好安全防范办法后，方可离开现场。
④采用承插连接，橡胶圈必要安装在管端第二肋槽中。铺管时，将管节平稳吊下，平移到排管接口处，调节管节标高和轴线。然后用紧管设备将管子插口慢慢插入承口，在承插管子过程中，管节仍需悬吊着，以减少紧管时拉力，管节拉紧后，调节管子轴线和标高，然后用管枕击实。管节插入时，注意橡胶圈不浮现扭曲、脱槽等现象。每一节管用稳管垫块固定，用水平尺校核坡度，用管边直线校正管道中心位置，管节排列紧密，每工作班结束后，应用葫芦紧管，并用塞子暂时堵塞管口，不得敞口搁置。
⑤承插式接口，橡胶圈必要安装在管端第二肋槽中，管道插入承口深度至少要有四条肋槽，安装时承口内壁以及橡胶密封圈应平顺无扭曲，使用前可用肥皂水湿润，以利管节拼接顺利，但禁止使用各种油类物品接触橡胶圈及管节接口位置，以防腐蚀，必要时应凿毛。
⑥在管基上移动管节时，要注意人员安全和不破坏管节、管基，要注意管节均匀受力，同步要做到拼接严密。
2、检查井、雨水口
检查井和雨水口施工与雨水管道施工配套进行。
（1）检查井及雨水口施工应遵守《给排水管道工程施工及验收规范》（GB50268—）规定。
（2）重要材料使用如下：
①检查井：已编号检查井均采用ф1000砖砌圆形井。内、外壁均采用1：2防水水泥砂浆抹面，厚20mm。位于车行道或者铺砌地面检查井盖采用重型铸铁井盖，人行道或者绿化带采用轻型铸铁井盖。排水交汇井处污水不断开，雨水管断开。
⑧雨水口：雨水口采用单箅雨水口，箅子、箅圈均采用复合材料，雨水口规格为680*380。雨水口起点埋深为0.7~1.0米，雨水口连接管坡度≥1%
（3）施工前先清扫冲洗基本表面，无积水、污泥等杂物，替代检查井部位支撑；砖材浇水湿润；水泥砂浆依照水泥品种进行配合比搅拌。砌筑前黄砂过筛，对砖块进行清理，并在砌筑前几小时用水充分湿润，以利于粘结。
（4）砌砖时，要按设计图纸预留支管，支管管径，方向，高程应符合设计规定，管与井壁接处应严密，管口宜采用低强度砂浆砌筑封口抹平，以便接管时破除。
（5）在砌筑基本面上先铺底浆；砌砖必要做墙面整洁，宽度一致，井体不得走样，砌砖时应夹角对齐上下错缝内外搭接；砖缝中砂浆饱满，不得通缝，砌砖时应将挤出砂浆刮平，并将砖墙表面残存砂浆及时清理干净。检查井接入圆管管口应与井内壁齐平，当接入管径不不大于300mm时，应砌砖加固。
（6）用1：2水泥砂浆抹面，洒水湿润墙壁体，抹面分两次进行，先刮糙打底后用直尺刮平再用木搓搓平表面粗有纹路，此粗糙厚度10mm，在粗糙水泥砂浆初凝后及时粉刷第二道水泥砂浆，并压实抹光。
（7）检查井和雨水口砌筑安装到规定高程后，应及时浇筑或安装井圈，盖好井盖。
（8）雨季砌筑检查井或雨水口时，均应一次砌起，为防止漂管，可在检查井中侧墙底部预留进水孔，回填土前封堵。
（9）雨水口与检查井连管应直顺，无错口，坡度应符合设计规定，雨水口底座及连管应设在坚实土质上。井竣工后，应及时清除井内遗留物。
（10）检查井砌筑完毕后，及时用土分层回填，并与管沟同步进行，每层回填厚度及压实度要符合规范规定。
3、管道闭水
管道闭水在管道安装、检查井砌筑、管座浇筑完毕保养期后，等水泥砂浆达到一定设计强度后，方可进行闭水实验，闭水实验按《给排水管道工程施工及验收规范》GB50268—规定进行闭水。管道闭水实验必要有监理工程师到场。实验段长度不超过100m，无压力管道闭水实验，条件容许时可一次实验不超过5个持续井段，对于无法分段实验管道，应由工程关于方面依照工程详细状况拟定，详细操作是在闭水实验段二端用砖墙封堵，砂浆抹面，砖墙应紧密牢固，在砂浆达到一定强度后往井内应先灌水24小时后进行，使管道充分浸透，闭水实验水位，应为实验上游管顶内壁加2m计；计算出实验水头不大于10m,但已超过上游检查井井口时，实验水头应以上游检查井井口时，实验水头应以上游检查井井口高度为准，经计算实验合格后，应检查外观，不得有漏水现象，符合规定期，管道闭水实验合格后，方可进行沟槽回填土。
4、沟槽回填
在管道待隐蔽工程经监理验收合格后具备回填条件，同步管道基本砼也应达到一定强度，准许沟槽回填。回填顺序应按照沟槽排水方向由高向底分层进行，以保证排水畅通。依照设计规定，U-PVC加筋管道沟槽回填采用中、粗砂回填，管子两侧密实度≮95%，禁止单侧填高，管顶以上500毫米范畴内密实度≮90%，以上某些按路基规定解决。沟槽回填，对于不同部位有不同规定，以达到即保护管道安全，又满足上部承受力、静荷载；即要保证施工过程中管道安全又保证上部修路、交通放行后安全。拆下模板、槽钢等设备应及时清理干净、保养、并堆放整洁，做到工完场清。
D．污水管道工程施工
1、管材：
污水管采用U-PVC加筋管（环刚度为8KN/㎡），承插连接，橡胶圈接口。
2、垫层、管基：
在沟槽开挖工序验收合格及时进行管道基本铺设工作，U-PVC加筋管道槽底铺设采用中砂垫层，基本厚度为100mm，压实度≥90％。本地基承载力不大于设计规定期，需基本下铺设厚度200mm粒径＜40mm砂砾或者碎石垫层，压实度≥90％。采用人工进行铺筑，铺筑后表面用振动机进行振实，直至密实。
3、管节安装：依照测量基本顶面高程线与否符合设计规定数值才干安装，安装时采用人工搬运至沟槽内。安管时，在安装段两端设一高程控制尺杆，依照设计规定拟定高程，拉紧高程控制线，将管节顶与控制线相吻合。在安管管头上方挂垂线以控制管道安装中心线，使管径中心与垂线对正。
4、管道接口：污水管道采用耐腐蚀橡胶圈接口，橡胶圈必要安装在管端第二肋槽后来，安装时承口内壁以及橡胶圈外圈涂上润滑剂。管道插入承口深度至少要有四条肋槽。
5、检查井
（1）检查井施工应遵守《给排水管道工程施工及验收规范》GB50268—规定。
（2）重要材料使用如下：
①井墙采用M10水泥砂浆砌MU10混凝土实心砖；
②抹面、勾缝、座浆均采用1：2水泥砂浆；
③井底碎石找平，厚50mm；
④井底垫层采用C10素砼；
⑤井底底板采用C15砼；
（3）施工前先清扫冲洗基本表面，无积水污泥，替代检查井部位支撑；砖材浇水湿润；水泥砂浆依照水泥品种进行配合比搅拌。砌筑前黄砂过筛，对砖块进行清理，并在砌筑前几小时用水充分湿润，以利于粘结。
（4）砌砖时，要按设计图纸预留支管，支管管径，方向，高程应符合设计规定，管与井壁接处应严密，管口宜采用低强度砂浆砌筑封口抹平，以便接管时破除。
（5）在砌筑基本面上先铺底浆；砌砖必要做墙面整洁，宽度一致，井体不得走样，砌砖时应夹角对齐上下错缝内外搭接；砖缝中砂浆饱满，不得通缝，砌砖时应将挤出砂浆刮平，并将砖墙表面残存砂浆及时清理干净。检查井接入圆管管口应与井内壁齐平，当接入管径不不大于300mm时，应砌砖加固。
（6）用1：2水泥砂浆抹面，洒水湿润墙壁体，抹面分两次进行，先刮糙打底后用直尺刮平再用木搓搓平表面粗有纹路，此粗糙厚度10mm，在粗糙 水泥砂浆初凝后及时粉刷第二道水泥砂浆，并压实抹光。
（7）检查井砌筑安装到规定高程后，应及时浇筑或安装井圈，盖好井盖。
（8）雨季砌筑检查井时，均应一次砌起，为防止漂管，可在检查井中侧墙底部预留进水孔，回填土前封堵。
（9）检查井连管应直顺，无错口，坡度应符合设计规定，雨水口底座及连管应设在坚实土质上。井竣工后，应及时清除井内遗留物。
（10）检查井砌筑完毕后，及时用土分层回填，并与管沟同步进行，每层回填厚度及压实度要符合规范规定。
6、管道闭水
管道闭水在管道安装、检查井砌筑、管座浇筑完毕保养期后，等水泥砂浆达到一定设计强度后，方可进行闭水实验，闭水实验按《给排水管道工程施工及验收规范》（GB50268—）规定进行闭水。管道闭水实验必要有监理工程师到场。实验段长度不超过100m，详细操作是在闭水实验段二端用砖墙封堵，砂浆抹面，砖墙应紧密牢固，在砂浆达到一定强度后往井内应先灌水24小时后进行，使管道充分浸透，闭水实验水位，应为实验上游管道内顶以上2M，如上游管内顶至检查口高度不大于2M，闭水实验水位可至井口为止，渗水测定期间不少于30分钟观测依次，测量检查井内渗水量，与否符合设计及规范规定，经计算实验合格后，方可进行沟槽回填土。
7、沟槽回填
在管道待隐蔽工程经监理验收合格后具备回填条件，准许沟槽回填。回填顺序应按照沟槽排水方向由高向底分层进行，以保证排水畅通。U-PVC加筋管管道沟槽回填采用中、粗砂回填，管子两侧密实度≮95%，禁止单侧填高，管顶以上500毫米范畴内密实度≮90%，以上某些按路基规定解决。沟槽回填前必要抽干槽内积水，复土前必要将槽底杂物清理干净，胸腔两侧需要同步回填，分层夯实，禁止单侧填高，以防管道位移。

三、筹划投入机械设备和人员
1、筹划投入机械设备
序号
施工机械设备
数量
规格
1
履带式挖掘机
1
EX-220
2
自卸汽车
2
HFC3048K
3
防水型全站仪
1
RTS-822
4
普通水准仪
1
DS3

2、筹划投入人员
序号
工种
投入人数

1
管理人员
8

2
电工
1

3
普工
15

4
机修工
1

5
管道工
15

6
泥工
15

7
模板工
5

四、排水管道工程施工工艺框图
分层回填压实
施工准备
测量放样
管沟槽开挖
集水坑排水
各种原材料、配合比送检并报验

解决
同监理检查基槽
不到位

到位

管基施工
管道铺设及检查井砌筑
闭水实验、验收
同监理、质监站
返工解决

合格

报监理工程师审批

五、工程质量保证办法
1、详细质量目的
工程质量目的：合 格。
2、工程施工前实验准备
（1）钢材力学实验，水泥强度及安定性实验，砼砖抗压强度实验。
（2）砼及砂浆配合比实验。
（3）砂，石料筛分析，含泥量，压碎值实验。
3、工序质量控制办法：
（1）沟槽开挖：沟槽开挖时应禁止超挖，离基底20—30CM时，应用人工开挖，槽底标高控制在0—-30MM之间。
（2）管道铺设安装：
管道时应严格控制纵断高程及轴线位移，高程规定严格，检查时容许误差必要在±10MM之间内，要100％合格，中位移控制在15MM之间内，管道设做到线型顺还，故管内底标高应认直测量，仔细复核。
（4）检查井砌筑：砌筑时必要保证灰浆饱满，平整，抹面光洁，方形井井壁要互相垂直，圆形井井简要圆顺，井内流槽平顺，井身尺寸容许误差控制在±20MM以内，井底高程控制在±10MM以内，砂浆砌筑时按规范求做好砂浆试块，在自然养护下28天龄期后，强度试压必要所有达到设计规定，砌筑粉刷用砂一律采用中、粗砂。
（5）闭水：管道铺设、管座浇筑及检查井砌筑完毕后进行闭水实验，闭水实验应在填土迈进行，并在管道灌满水24小时后进行，闭水实验水位应为实验段上游井内管顶以上2M。闭水实验时应对检查井及管子接口，外身进行外观检查，以无漏水和无严重渗水为合格，对渗水量测定期间，应不少于30分钟，经计算，渗水量不能超过《给排水管道工程施工及验收规范》GB50268—中规定容许渗水量。
（6）雨水口及支管：
①凡是设有雨水口道路边线，施工中使用经纬仪定出路边基准线，雨水口位置用此基准线控制。雨水口砌筑摞底时，要先校核池口外边线与基准线与否平行，与否符合距道牙内边线距离。
②砌筑雨水口时，应将支管截断破口朝向雨水口以外，用防水砂浆做好接口，完整管头与井墙齐平，已导致破口外露或管头露外过长，应将长出井墙管头切平，用高标号水泥砂浆将管口修好。
③对雨水口支管施工，要和小管径管道施工同样，用“四合一”稳管办法，对管道纵坡、管道直顺度、管内底高程、管内底错口等质量指标也要进行控制，雨水口支管如属二次接长，要预先测设好整段管线中线、高程、纵坡，就可避免倒坡、曲弯现象发生。
（7）回填土方时应注意如下事项：
①在管顶以上50CM内，不得回填不不大于10CM石块和砖块等杂物。
②回填时应无积水，不得回填杂填土、腐植土和建筑垃圾。
③沟槽两侧应同步回填，两侧高差不得超过30CM，回填土铺土厚度不得超过30CM，并分层夯实，两层回填土搭接，应将夯实层成阶梯状。
④土方回填必要达到设计及施工规范规定，经抽样，密实度实验合格后，方可继续填筑上层土方，达不到规范规定应停止解决，不准回填。

天鸿天际二期Ⅰ组团市政配套工程项目部 二0一二年十月
