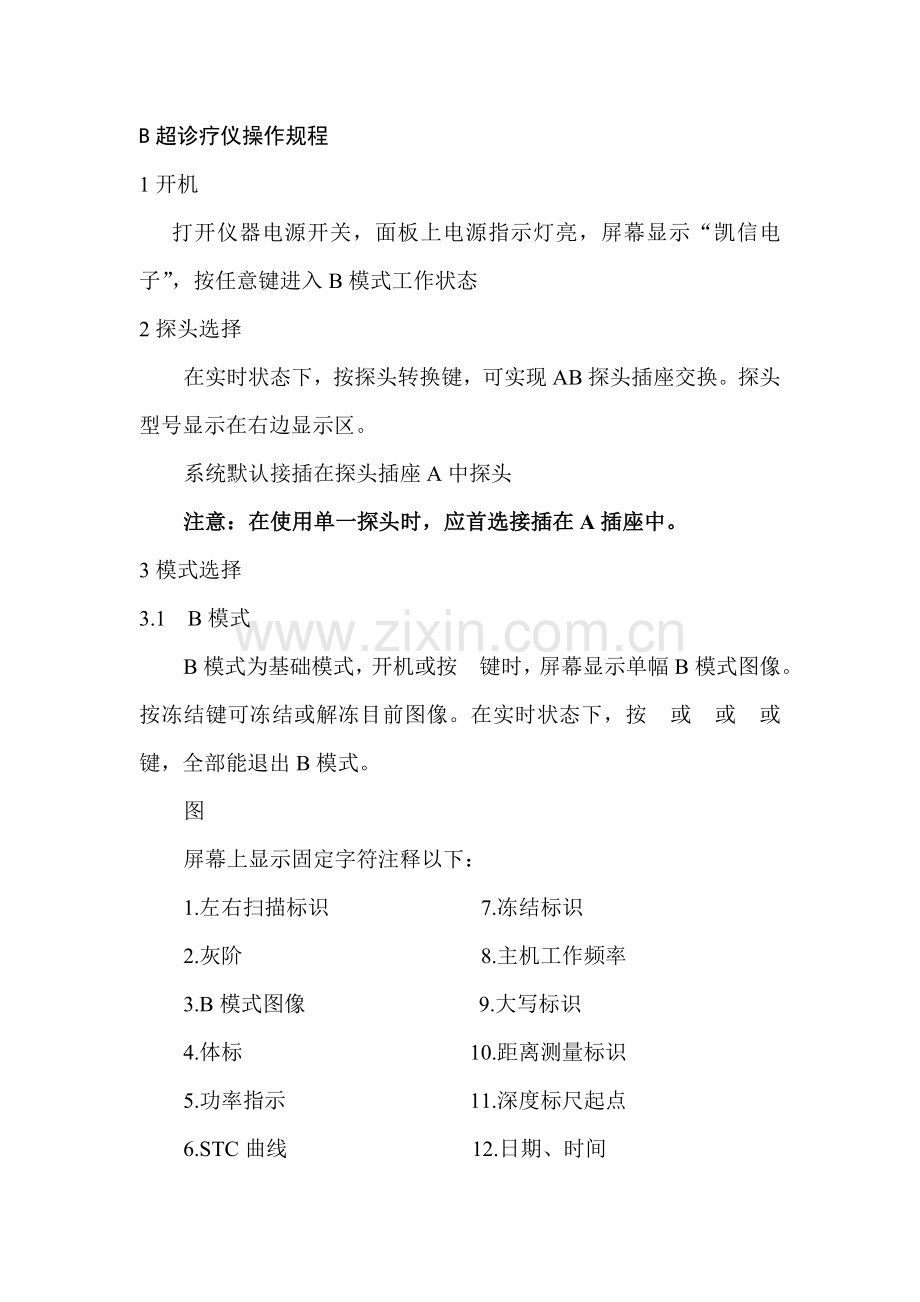

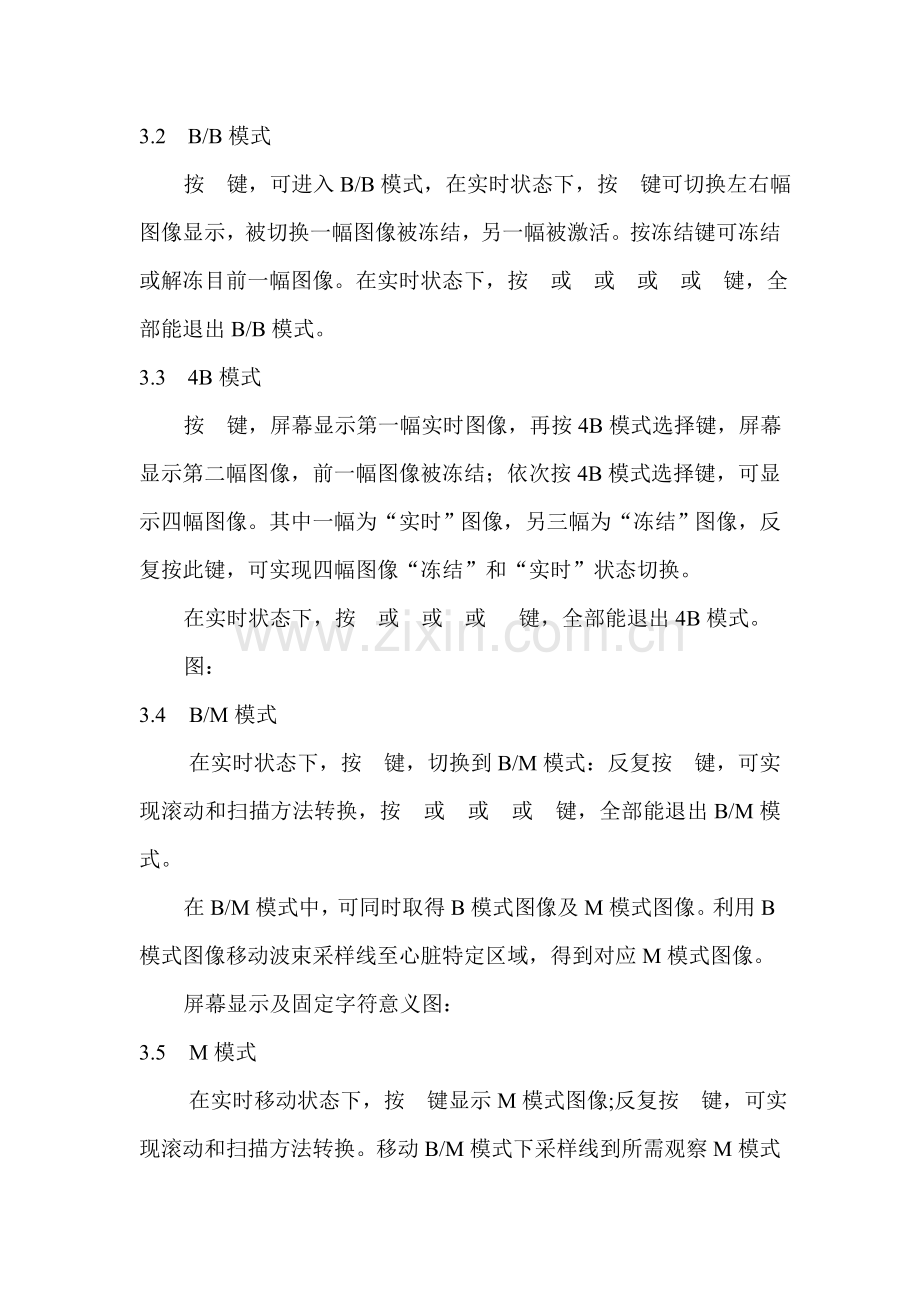

B超诊疗仪操作规程1开机 打开仪器电源开关，面板上电源指示灯亮，屏幕显示“凯信电子”，按任意键进入B模式工作状态2探头选择在实时状态下，按探头转换键，可实现AB探头插座交换。探头型号显示在右边显示区。系统默认接插在探头插座A中探头注意：在使用单一探头时，应首选接插在A插座中。3模式选择3.1 B模式B模式为基础模式，开机或按 键时，屏幕显示单幅B模式图像。按冻结键可冻结或解冻目前图像。在实时状态下，按 或 或 或 键，全部能退出B模式。图屏幕上显示固定字符注释以下：1.左右扫描标识 7.冻结标识2.灰阶 8.主机工作频率3.B模式图像 9.大写标识4.体标 10.距离测量标识5.功率指示 11.深度标尺起点6.STC曲线 12.日期、时间3.2 B/B模式按 键，可进入B/B模式，在实时状态下，按 键可切换左右幅图像显示，被切换一幅图像被冻结，另一幅被激活。按冻结键可冻结或解冻目前一幅图像。在实时状态下，按 或 或 或 或 键，全部能退出B/B模式。3.3 4B模式按 键，屏幕显示第一幅实时图像，再按4B模式选择键，屏幕显示第二幅图像，前一幅图像被冻结；依次按4B模式选择键，可显示四幅图像。其中一幅为“实时”图像，另三幅为“冻结”图像，反复按此键，可实现四幅图像“冻结”和“实时”状态切换。在实时状态下，按 或 或 或 键，全部能退出4B模式。图：3.4 B/M模式在实时状态下，按 键，切换到B/M模式：反复按 键，可实现滚动和扫描方法转换，按 或 或 或 键，全部能退出B/M模式。在B/M模式中，可同时取得B模式图像及M模式图像。利用B模式图像移动波束采样线至心脏特定区域，得到对应M模式图像。屏幕显示及固定字符意义图：3.5 M模式在实时移动状态下，按 键显示M模式图像;反复按 键，可实现滚动和扫描方法转换。移动B/M模式下采样线到所需观察M模式位置，按 键也可显示M模式图像。按 或 或 或 键，全部能退出M模式，目前扫描速度能够用 键进行选择。4.调整图像质量4.1 图像亮度、对比度调整显示器对比度及亮度调整对图像质量来说，是最关键原因之一。显示器对比度及亮度调整和使用场所亮度相关，用户应依据环境实际情况，进行调整。1） 对比度调整 调整对比度按键或旋钮，能使显示器上图像黑白反差增大或减小。用户可依据需要及操作场所明暗情况进行调整2） 亮度调整调整显示器上亮度按键或旋钮，能使显示器上图像亮度增大或减小。用户可依据需要及操作场所明暗情况进行调整。4.2 STC调整在B模式解冻状态下，按下B模式选择键，STC曲线将出现在B模式图像左边；在B/B 、4B、B/M、M模式解冻状态下，连续两次按下B模式选择键，STC曲线将出现在B模式图像左边。用户可依据需要进行调整，取得优质满意图像。4.3 动态范围调整顺时针旋转动态范围旋钮 数值增大，图像愈加细腻；逆时针旋转动态范围旋钮 数值减小，图像层次感增强。动态范围数值线在右边显示区。 4.4 总增益调整 顺时针旋转总增益旋钮 数值增大，图像总增益增大；逆时针旋转总增益旋钮 数值减小，图像总增益见效。总增益数值显示在右边显示区。4.5 四种频率 在实时状态下，按频率键 ，可实现四种频率变换。频率数值显示在显示区右下角。每种探头全部有四种工作频率，低频适合偏胖人体，高频适合偏瘦人体。4.6 帧相关选择 在实时状态下，按帧相关转换键 ，可实现四种帧相关转换。帧相关系数显示在右边显示区。 帧相关关键目标是为了降低图像噪声，但会使图像实时性变差，所以提议在扫查腹部时选择50%；在扫查心脏时选择25%。 本仪器开机默认前一次设置帧相关系数4.7 彩色转换在实时状态下，按彩色键 ，可实现八套彩色相互转换(包含一套黑白)。4.8 边缘增强 按边缘增强键 ，可得到被锐化处理图像，能愈加好突出脏器轮廓方便观察。边缘增强分为0、1、2、3、四级，可依据需要进行选择，级数显示在右边显示区。系统默认为2级。4.9 伽玛校正按伽玛校正 键，可得到被校正图像，伽玛校正分为0、1、2、3四级，级数显示在右边显示区。系统默认为2级。5. 控制图像5.1 图像左右翻转在实时状态B、B/B、4B和B/M模式下，按扫描方向转换键 ，可实现探头扫描方向改变。“探头扫描方向”用图像右上方箭头显示。5.2 图像上/下翻转在实时状态下，按图像上下翻转键 ，可实现图像上下翻转。5.3 图像负片 在工作状态下，按负片功效键 ，可实现负片功效。5.4 图像冻结/解冻在实时状态下，按冻结/解冻键 ，可实现图像“冻结”；在冻结状态下，按 键，可实现图像解冻。5.5 焦点控制1）选择焦点模式:在实时状态B、B/B、4B模式下，按焦点模式选择键盘 ，可选择5种不一样焦点模式分别为：1段、2段、3段、4段、动态聚焦；焦点模式显示在右边显示区；（1）改变焦点步长：在2段、3段、4段状态时，按方向键 可改变其步长；（2）移动焦点：按方向键 或操作轨迹球，可移动焦点位置；2）B/M，M模式下，为单焦点模式，按方向键 或操作轨迹球，可移动焦点位置。5.6 倍率选择在实时状态下，按倍率转换键 ，可取得“0.8”、“ 1.0”、“ 1.2”、“ 2.0”、“ 2.4”、“ 3.0”八种倍率图像，使用户得到满意图像和更佳观察效果，倍率显示在右边显示区。快捷选择倍率：分别按 键，可对应选择“0.8”、“ 1.0”、“ 1.2”、“ 2.0”、“ 2.4”、“ 3.0”八种倍率图像。5.7 局部放大在实时状态B模式下，按局部放大键，出现一个方框，操作轨迹球使方框移到需要放大位置，按键，选中图像被放大；放大倍数显示在右边显示区。再按键，退出局部放大状态。5.8 深度提升/摇镜在实时状态下，按深度提升/摇镜功效键，屏幕中央“”时，操作轨迹球，可使图像上下或左右移动，方便观察不一样深度和宽度图像。再按深度提升/摇镜功效键退出深度提升移动状态。按倍率键退出深度提升/摇镜功效。在0.8倍率时，无提升功效。5.9角度变换在实时状态B、B/B、4B模式下，按角度变换键，可改变B模式图像角度和宽度，（凸阵为扫描角度、线阵为扫描宽度）。角度越大视野越大，角度越小帧频越高，用户可依据诊疗自行选择。B超诊疗仪使用1 使用环境要求1.1. 室内温度：+5401.2. 相对湿度：80%(20)1.3. 大气压力：80kpa106kpa1.4. 供电电源：AC198V242V,49HZ51HZ1.5. 远离磁场、强电场设备及高压设备1.6. 避免强日光直射显示器，室内应避光，以利于图像观察，并保持通风防尘。2 仪器检验和保养：2.1.本机为精密仪器，电压适用范围为AC198242V，如电源波动太大，应配稳压电源。如电源电压超出仪器要求适用范围时不得开机。2.2.仪器电源线、探头线等严禁用里拉扯、挤压，定时检验是否有扯断，裸露现象，如发觉应立即切断供电电源、停止使用，更换后方可使用。2.3.仪器出现异常现象，应立即关闭电源停止工作。2.4.仪器使用环境应符合1使用要求。2.5.使用时不能封堵仪器通风口。2.6.仪器外壳需清洁时，应在关机状态下，并拔去电源插头后，用棉球沾水和去污粉擦拭，禁用酒精等溶剂，但应预防浸倒机器内部。仪器保养后，应在四小时后开机。2.7.仪器是用结束后，应关闭电源拔掉电源插头。2.8.仪器放置应稳妥、轻提、轻放，切忌在仪器上搁置重物。2.9.仪器使用十二个月，应由专业技术人员对仪器做一次全方面检验保养。3 探头保养3.1.探头不能跌落、碰撞、不能加热。3.2.探头不能受强烈震动，切勿用力拉扯、挤压探头线，以免损伤。3.3.在暂停诊疗时，应将其放入仪器探头架内，并按下“冻结键”，使探头处于“冻结”状态。3.4.探头使用接触剂应为医用超声耦合剂，不能用其它油类替换。3.5.每次使用后，应将耦合剂拭去。3.6.探头不许可浸入其它导电液体，勿近高温，以免损坏探头和护套。3.7.探头清洁灭菌和消毒应用酒精棉球轻轻擦拭。3.8.探头和主机连接好后，不得随意拆卸。4 保护接地用户应用截面积为1.5mm铜芯黄绿护套线，或本机配置接地线，一端接仪器后面板上接地端子，另一端和地线相连。注意：地线敷设，用户应按相关标准或在有经验电工指导下进行5注意事项 该仪器是高精密医疗仪器，在操作时应注意：5.1.不能在通电情况下装卸探头。5.2.不能在短时间内开关电源，最少要等5分钟才能重新开机。5.3.在开机不用时，请使仪器处于冻结状态，以延长探头使用寿命。5.4.工作结束后，必需对探头进行清洁处理，探头表面能够用软布或棉花沾水清洗，不可用硬纸等擦洗。
