熔断器组装工艺介绍模板.doc

n

主 题: 熔断器组装工艺
关 键 字： 熔断器组装工艺
目 标: ISO9002：质量体系文件
应用范围: 珠海瓦特电力设备
相关文件: 质量策划控制程序
应用地址: 珠海市瓦特电力设备
文件地址: 珠海市瓦特电力设备质量部
分发范围： 副总经理、生产部、质量部
控制状态： 受控文件
关键说明:

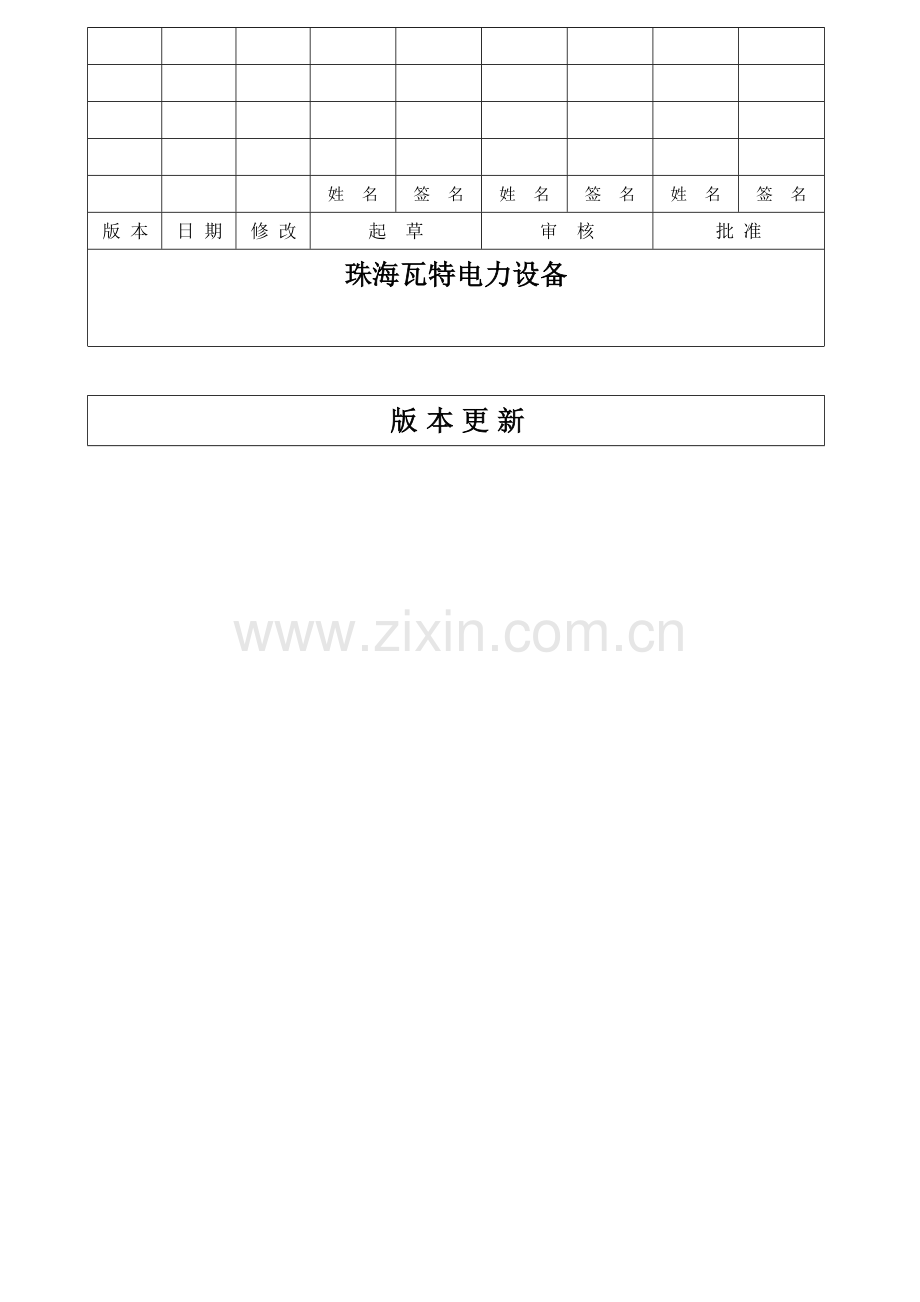

姓 名
签 名
姓 名
签 名
姓 名
签 名
版 本
日 期
修 改
起 草
审 核
批 准
珠海瓦特电力设备

版 本 更 新
V1.0

第一版 首次建立质量体系文件

-1-4

一、目标
用于机柜装配车间在熔断器组装步骤生产作业指导，确保该过程规律性、标准性和正确性
二、适用范围
生产部进行熔断器组装生产步骤。
三、定义
无
四、职责区分
生产部：机柜车间装配时依据此要求施行
质量部：依据此要求检验熔断器组装。
五、要求内容：
1、 步骤计划
序号
步骤名称
工序
使用工具
工时
备注
1
安装熔断器及熔断器座
1
螺丝批、套筒或扳手

2
组装熔断器和撞击器
2
螺丝批

3
制作告警信号线
3
剪线钳、剥线钳、压线钳、电烙铁

2、 工艺说明
2.1 安装熔断器及熔断器座。
2.1.1 两组（4个）熔断器和一个塑壳放电开关并排安装时，按图1所表示安装。
2.1.1.1 熔断器底座在安装件A上安装位置见图纸《安装件A安装方法》。
2.1.1.2 用2组M10×35或M8×30螺栓及其配件将熔断器底座固定在安装件A上。然后用4个M6×10自攻螺钉将安装件A连同熔断器底座一起固定到安装梁上。
2.1.1.3 用塑壳放电开关自配螺钉组将开关固定在安装件A上，安装位置见图纸《安装件A安装方法》。然后用4个M6×10自攻螺钉将安装件A连同开关一起固定到安装梁上。
2.1.1.4 用2个M6×10自攻螺钉将熔断器绝缘隔板固定到绝缘板安装件上，然后用1个M6×10自攻螺钉将绝缘板安装件固定到安装梁上。

图1
2.1.2 两组（4个）熔断器和一个微断放电开关并排安装时，按图2所表示安装。
2.1.2.1 安装微断时，先将微断卡装在导轨铁50上，然后将导轨铁50安装到安装件A。其它部分安装方法跟2.1.1相同。

图2
2.1.3 2个熔断器和一个微断放电开关并排安装时，按图3所表示安装。安装方法跟2.1.2相同.

图3
2.1.3 三组（6个）熔断器并排安装时，按图4所表示安装。熔断器及绝缘隔板安装方法跟2.1.1相同。

图4
2.2 组装熔断器和撞击器。
2.2.1 调整撞击器座两固定脚之间距离，再把撞击器座安装在对应熔断器上。
2.2.2 将撞击器插入撞击器座上。
2.3 制作告警信号线：
2.3.1 将熔断器信号线剥线端焊在撞击器座上,焊接必需良好；用热缩套管套住焊点。
2.3.2 确定好和熔断器信号线连接黑色软铜线（RV 0.5mm2）长度，然后黑色软铜线（RV 0.5mm2）一端和熔断器信号线焊接，用热缩套管套住焊点；另一端用管形预绝缘端头压接。导线具体制作工艺详见《导线制作工艺》。
2.3.3 根据图纸要求进行布线，具体工艺要求详见《机柜装配通用生产工艺》。
