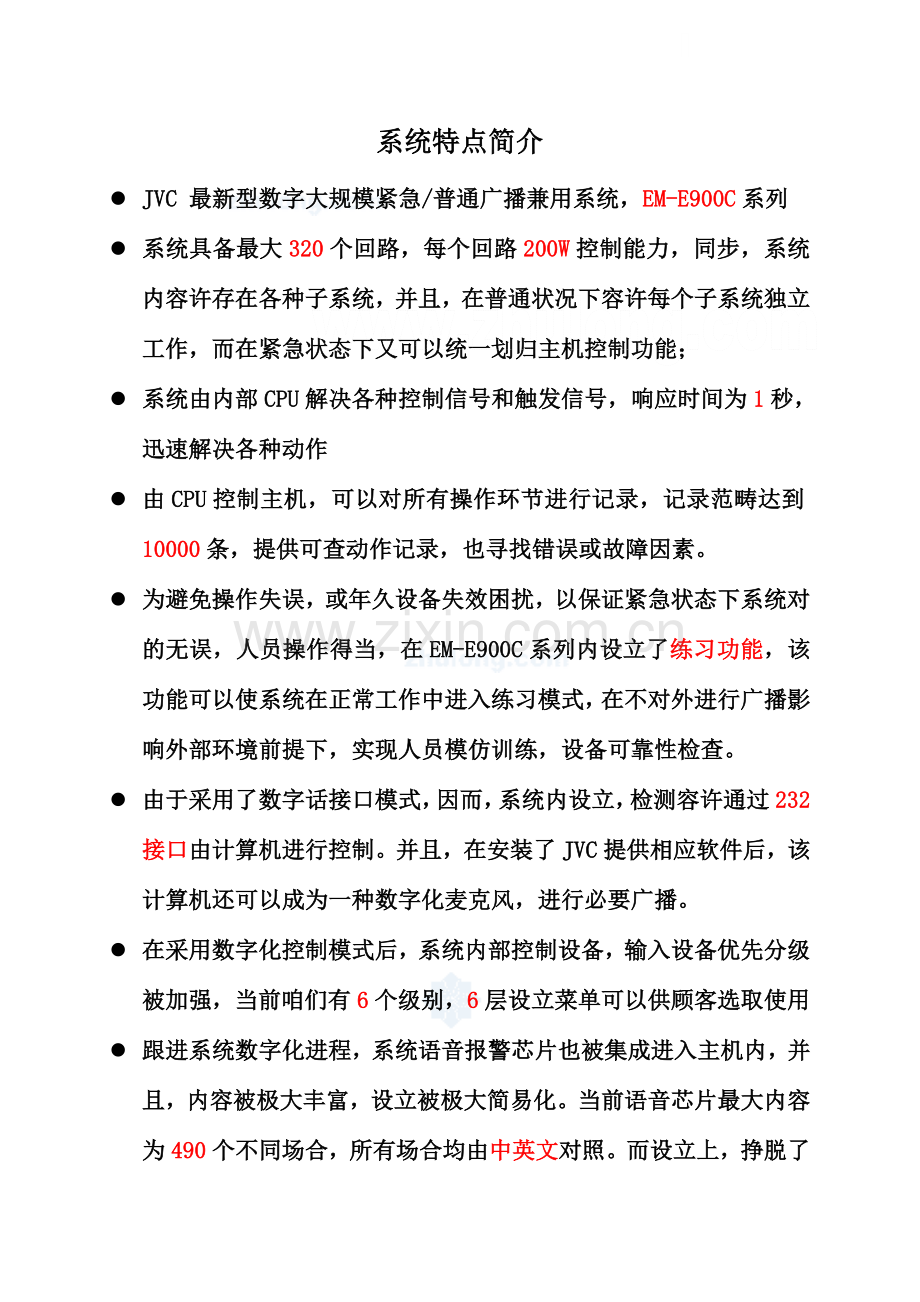

系统特点简介l JVC 最新型数字大规模紧急/普通广播兼用系统，EM-E900C系列l 系统具备最大320个回路，每个回路200W控制能力，同步，系统内容许存在各种子系统，并且，在普通状况下容许每个子系统独立工作，而在紧急状态下又可以统一划归主机控制功能；l 系统由内部CPU解决各种控制信号和触发信号，响应时间为1秒，迅速解决各种动作l 由CPU控制主机，可以对所有操作环节进行记录，记录范畴达到10000条，提供可查动作记录，也寻找错误或故障因素。l 为避免操作失误，或年久设备失效困扰，以保证紧急状态下系统对的无误，人员操作得当，在EM-E900C系列内设立了练习功能，该功能可以使系统在正常工作中进入练习模式，在不对外进行广播影响外部环境前提下，实现人员模仿训练，设备可靠性检查。l 由于采用了数字话接口模式，因而，系统内设立，检测容许通过232接口由计算机进行控制。并且，在安装了JVC提供相应软件后，该计算机还可以成为一种数字化麦克风，进行必要广播。l 在采用数字化控制模式后，系统内部控制设备，输入设备优先分级被加强，当前咱们有6个级别，6层设立菜单可以供顾客选取使用l 跟进系统数字化进程，系统语音报警芯片也被集成进入主机内，并且，内容被极大丰富，设立被极大简易化。当前语音芯片最大内容为490个不同场合，所有场合均由中英文对照。而设立上，挣脱了以往模仿啰嗦连线方式，该由程序定义进行，提高语音设立自由度，使多栋建筑同一层面使用同一语音广播内容规定变简朴易行l 数字化过程使系统各个端口有了更多自由度，某些接点可以通过CPU程序定义，成为启动外部设备，涉及照明、诱导灯、监控等其她安防设备连动端口。使及时理解现场状况，及时进行有效疏散成为也许。l 数字化系统，使各类JVC数字化设备接入布线更为简便消防紧急/普通广播设备系统设计阐明一、设计原则：按照标书规定，本设计重要参照如下原则进行： 1民用建筑电气设计规范 JGJ/16-92 2高层民用建筑设计防火规范 GBJ45-82 3建筑设计防火规范 GBJ16-37 4火灾自动报警设计规范 GBJ116-88 5火灾自动报警系统施工及验收规范 GBJ50166-92二、系统特点：本背景音响系统采用了由日本JVC专为公共广播系统而设计，具备36年应用历史并得到了ISO9002、ISO14001及日本消防法认证大厦管理及功率放大系统。该系统各个构成单元以及各种安装件均采用单元组合方式尺寸进制符合EIA关于规定。由于该系统采用单元组合方式，因而可依照业重规定灵活地进行组合，扩展非常以便，可以实现多场合、多用途。并且，该系统可以实现播放背景音乐、分区广播、电话广播、定期广播等各种功能。本系统紧急广播某些采用日本JVC智能型紧急广播设备。该系统设备开发和设计，一方面是以尊重人性观点出发，注重于“紧急状况时对的情报传达”及“更安全避难指引”。因而，智能型紧急广播设备有如下系统特点： 1符合紧急用广播设备技术原则：由于火灾事故具备突发性，这就规定紧急广播系统可以精确迅速地进行疏导广播，且紧急广播设备应是严格按照技术原则设计，所采用零部件要符合技术原则。 2使用先进电子技术：系统内部及远程遥控控制器连接采用线制方式，其信号传播方式是相称于计算机485接口串行传播方式。用于语言报警音源，采用了EPROMDVAS系统（Digital Voice Annolinclixment System）， 取代了以往火灾报警所使用磁带录音， 使火灾报警语音可信度、区域广播精确度、操作自动化限度均有了很大提高。 3运用声音警报：无论是自动（与火灾报警系统联动）还是手动状况下，都能由DVAS发出声音警报，其声音警报是由旋律音和语言构成三阶段（火灾警报联动广播（预警）。火灾广播、非火灾广播）广播。 4消防自动广播内容分三种： A预警状态广播（预报）。 B火灾报警确认广播。 C误报阐明广播。 5功能设定直观简便：紧急广播设备系统主机是由电脑控制运作，合用于各种类型、档次、规模建筑。该设备具备中文操作指南、紧急状态下人机对话功能、群体广播以及与消防报警系统联动等功能。可以自由设定广播区域。一旦火灾或其她紧急状况发生时，可以完毕背景音乐与紧急广播切换功能。 6大规模系统和完善检测：紧急/普通广播控制主机与回路扩展单元配合可以最大负责320区紧急/普通广播。其内部电脑可以对内部主控电源（CPU）、外部喇叭回路、功率放大回路、蓄电池等进行寻常检查，及时提示顾客，尽早排除故障，在发生火灾时可先进行确认，确认是火灾时可及时进行紧急广播。如果是误报，可进行解除并恢复待机状态。 7系统内自备应急电源：系统内自备应急电源、蓄电池，以保证在市电没有状况下、有灾情发生时对大楼所有或某些区域进行自动或手动报警广播。 8系统可扩展性 由于该系统采用设备均为符合EIA进制单元，同步设备主机控制能力可覆盖20320个回路，因而本系统在将来需要时，可通过某些控制设备、输出设备及功率放大设备追加来满足建筑扩容需要，使设备能适应不同容量规定。 三、方案阐明： 整个酒店背景音乐从总体上涉及了2大某些，公共区域管理寻呼/背景音乐广播和酒店客房内音乐节目广播，但不论酒店内哪个系统处在哪种广播状态，一旦状况需要，所有系统内喇叭均可依照层面连动关系进入消防广播状态。公共区域管理寻呼和背景音乐广播中包括了整栋建筑所有公共区域喇叭广播，系统设立在控制中心内，设备涉及了带CPU控制紧急/普通广播主机，区域扩展控制设备，电源设备和功率放大设备，其中依照使用区域需要，在大堂各个小吧，饭店内增设独立广播系统，使各小吧，饭店内喇叭能依照需要广播自己特定内容。同步考虑到前台和其她控制部位寻呼广播需要在该些区域增长多功能遥控寻呼麦克风。消防广播同样由处在控制中心内主机负责进行，控制中心内主机和消防广播设备进行连动，一旦消防设备进入警报状态咱们主机将依照消防提供应咱们信号，依照预先设定程序对火灾层面及上下联动层进行语音消防广播。客房广播由音频矩阵和单独功率放大器构成，为酒店客房提供4套音乐节目，音源和背景广播系统合用。客房内消防紧急广播由特制客房强切控制器和床头柜内音控开关配合动作，同步受控于广播主机，在紧急时和广播主机广播楼层相应，实现消防广播。（一） 中心控制系统 中心控制系统位于控制中心内其选用设备功能中包括了普通广播，背景音乐广播、寻呼广播和紧急广播，其所控制最大区域将包括整个别墅区，在所有广播级别中其紧急广播优先级最高，主机广播优先级另一方面，任何时候，在有必要时，中心控制系统广播可以切入任何一种子系统任何一种回路广播中，虽然子系统正在进行广播。1普通广播，背景音乐广播，寻呼广播： 通过系统内配备前置放大器，音源，区域选取和自带麦克风来实现各种音乐，信息，寻呼，以及电话广播（需要电话设备供应商配合，咱们系统内已经存在接口）或者必要定期广播功能（当前设备没有配备）。（1）节目源：用于服务性广播： 调频调幅收音机 F208（1台）：用于收听特定节目和重要广播。 激光唱机XL-F254BK（3台）：用于播放高品质音乐节目。 （2）广播寻呼：用于业务性广播：系统主机EM-E96-E提供自备麦克风，系统内藏高品质钟声信号，用于提请注意。麦克风与主机面板控制键盘配合可对区域进行单选、多选或全选，操作时选取所要寻呼区域，系统将自动中断被选区域音乐节目，播出提示钟声，插入麦克风，播送麦克风话音。对前台或其她需要寻呼广播区域，系统内配备了带键盘区域寻呼遥控麦克风PA-C620-E，该设备内藏高品质钟声信号以改进话音或音质以及语言清晰度。麦克风键盘寻呼区域按照建筑楼层及其各独立楼层区域进行划分，最大可以独立控制到320个回路，同步遥控麦克风上某些组合键可由系统主机进行定义设立，实现遥控麦克风上一键对多区域或一一相应或一对所有。区域选取可单选、多选或全选，操作时选取所要寻呼区域，系统将自动中断被选区域音乐节目，播出提示钟声，插入麦克风，播送区域寻呼遥控麦克风话音。系统麦克风广播在任何状况下均可以切入厂区内任何区域。（3）控制系统：设带优先控制主机EM-E96C，用于各种广播优先顺序设定，系统优先级别共有6级可以进行自行定义。主机由CPU及其外部控制电路构成，内部包括了系统各种控制程序，所有程序在系统整体连接完毕后，可以依照业主现场状况及规定进行编程，对外围线路管理进行集中控制。EM-E96C上所有工作状态或编程状态均有文字提示，使使用方能很直观懂得当前所处状态，便于做出下一步操作。系统内另一种控制中心为主输入控制器EM-Y92C，它功能中一某些是各种外部普通广播启动信号接入口，如：电话广播用联动接口，定期广播联动接口。另一某些它是主机和外围喇叭控制，消防联动响应中间转换设备，为主机对外部控制和外部信号接受起缓冲，编解码作用。作为背景音乐广播系统，规定音乐节目输出柔和均衡，因而系统中配备了独立前置放大器EM-M102C，其可以对5路节目源进行独立音量，音质调节装置，以获得不同节目源输出电平均衡，达到节目切换时音量平滑，公共区域普通广播节目总音量在机房内控制考虑到系统操作人员对系统广播监听需要，系统配备监听背景音响区域选取器EM-S102C，每台设备可依照需要对系统内5路不同信号输出进行分别监听，每路监听音量有5种可供选取，用以确认系统工作状态。 （4）功率输出：服务性广播和业务性广播，各播放区域除麦克风语音外不需很大音量，输出功率满足所有公共区域喇叭总量，并使每个室外喇叭上最大输出功率为其最大值一半，保证了语音足够清晰和响度，又节约了功率，实现了性能、费用统一。播放紧急广播时，为了保证有足够响度和清晰度，设计以每个吸顶喇叭，室外喇叭最大输出设计功率进行广播。喇叭线路传播电压国际原则普通为70V、100V、120V三档规格，依照规范宜采用低压传播方式并考虑减小线路损耗原则，咱们采用100V。现行中心控制系统内功率配备为依照整个酒店区所有喇叭满负载进行，共计3977W，以保证整个别墅区满功率广播需要。共配备了12台360W功率放大器EM-A364C。所有功放均可以实当前220V和24V两种方式供电方式下工作，220V用于普通状态，24V用于市电没有系统同步进入紧急状态状况，功放最大可以3台进行必要并联运转，每台功放上还提供故障检测端口，由主机进行检测。 （5）区域分派： 当前系统共配备了41个控制区域，该41个区域分布为每个层面为一种区域，个别层面按照功能区域分为2-3个区，总计41个区域，。回路与回路之间联动关系可以在系统调试时进行灵活编程。 系统对回路控制仍留有余量，最大可以控制到320。 回路控制由回路扩展器EM-E5C，用于回路扩展，每扩展一种系统就增长5个控制回路。回路扩展槽EM-E12C，用于回路扩展器安装和回路扩展器安装与系统连接，每个扩展槽可以容纳4个回路扩展器。主输出控制器EM-L92C，用于外围喇叭回路接入系统，以及提供和消防系统联动接口，每台设备提供20个喇叭回路20个消防联动接口。2紧急广播：本系统具备紧急广播功能，它是火灾或其她劫难报警、疏散、指挥必要设备办法。建议本系统控制设备与消防设备共置一室。 （1）控制系统：本广播系统主机EM-E96C采用主控电路CPU技术控制，与主机内置语音报警芯片配合进行必要自动紧急广播，语音芯片内预置楼层，夹层，室外停车场等区域火灾预警，火灾报警及报警解除广播合成语音，火灾发生时，系统将依照与消防系统联动设立进行自动报警，同步在主机EM-E96C显示屏上显示操作提示，彻底消除人工报警广播也许带来指挥不当或不及时引起失误或慌乱。紧急广播控制具备与楼层相应火灾报警联动控制端口位于系统设备主输出控制器EM-L92C上，与火灾报警设备区域报警输出联动，自动起动，同步还启动语音报警芯片。同步，在需要时还可以应用主机自带手持麦克风和操作键盘，进行人工广播，进行疏散指挥。紧急广播操作优先于其他任何音源（涉及广播员区域寻呼麦克风），可对所需广播楼层按规定区域广播，也可以进行所有区域呼喊操作，对整个楼宇同步进行紧急广播。紧急广播在启动时，对于非紧急区域可依照需要不影响正常广播，避免引起恐慌和混乱。为保证紧急广播启动，不受设立在某些层面音量调节器影响，即当这些音量调节器处在关闭状态，如对该区域进行紧急广播，仍能以全音量进行广播，因而JVC PA系统采用先进三线制广播配合三线制广播专用音量开关，保证紧急广播时能精确无误将报警信号传递到每一种需要区域。所有紧急广播除可以自动进行外，同样也可以由人工进行强制切换。 （2）紧急广播方式：自动紧急广播时，内含二阶段警报广播动作。一种警报解除广播动作。 语音合成二阶段警报广播内容：*报警联动、发布紧急广播： 信号音（babobabobabo）+唤起注意讯息（女声）“当前X楼层发出了火灾警报，主管人员正在进行检查确认，请各位注意下面广播。”以上为1单位，重复2次。*火灾广播 信号音（babobabobabo）S1+逃生引导讯息（男声）“火灾！火灾！X楼层发生火灾，请人们不要慌乱，迅速避难”M+持续音(whi、whi、whi)S2，S1+M+S1+M+S2为1单位，不断重复（至灭火为止）。 语音合成警报解除广播内容：信号音（babobabobabo）+改正讯息（女声）“刚才发出火灾警报，通过检查确认，未发生火灾，请各位放心”。以上为1单位，重复2次。手动启动紧急广播可选取语音合成广播或由广播员自行广播。 （3）功率输出：输出功率满足整个酒店最大规定，满足全域全音量需要。 （4）区域分派： 系统调试时可以依照规定进行N+1，N-1联动编程，所有编程均可以依照规定在所有回路范畴内自由进行。（5）后备保全办法：系统主机具备综合检查功能，可进行设备各种功能动作检测。系统设立自检功能，每天24小时不间断对系统主机设备及各喇叭回路状态进行检测，当发既有任何非正常状态，即通过批示灯显示及警告音提示，同步中文屏幕上显示故障内容及地址。各喇叭输出回路配备保全电路，当喇叭回路发生短路现象时，将会自动切断与主机设备联系保证了功放及控制设备安全。当故障处理结束后，只需复位即可恢复正常使用。依照规范规定，具备系统内自备蓄电池，保证在市电没有状况下，发生灾情时能对建筑相应区域进行紧急广播。系统内配备了足够应急电源设备EM-N112C和蓄电池NB-60SE，以保证断电后紧急广播需要 （6）子系统内消防广播见子系统简介3系统性能指标（1）广播主控制器EM-E96C 输出控制：20回路或联播（进一步扩充可装于扩充单元内最大可控制320回路）。 区域广播：以1-5个区为一种单位定义于某一种功能键中，作为紧急广播/普通广播/BGM背景广播区域。 自动火灾报警：联动，全区联动，联动切换。 内置语音报警芯片：语音涉及490个不同场合，中英对照。 火灾声音信号：电子音。 操作键：紧急，紧急解除，联播，广播解除，火灾广播，非火灾广播。 批示灯：火灾标记，起火楼层启动，主电源，联动/全区联动，发布联动停止，发布广播、火灾广播、非火灾广播。 液晶显示屏：启动显示（主机、紧急遥控、普通遥控、BGM、(10 字7行) 综合操作）。 警报显示(蓄电池异常、功放异常、回路短路/开路、 通信异常）操作提示（紧急广播操作提示、设定偏程提示） 内置音乐钟声信号：最大可有45种不同信号，工厂出厂预置4种。 输出监视表：6点LED 监听喇叭：输出0.45W，带有音量调节和防啸叫电路。 混音输入：0dB/-20dB,100K 播音麦克风输入：-12dB（AGC），100K BGM输入：0dB/-20dB,1.5K（平衡） 紧急遥控输入：0dB，20K（平衡） 普通遥控输入：0dB，20K（平衡） SUB输入：0dB,1.5K（平衡） （2）数字式AM/FM接受调谐器 采用数字式频率合成技术和调频数字解调，实现自动调谐和手动调谐寻台功能，并具备预选、存储功能，可存储40个单元。 调谐范畴：中波522KHZ1629KHZ 调频87.5MHZ108MHZ 敏捷度：FM:30HZ15KHZ（+ 0.3dB,-5.0db） AM:60HZ8KHZ 信噪比:FM:Mono:80dB,Stereo:73dB AM:50dB 失真度:FM:0.12% AM:0.9% FM:60dB AM:38dB(10KHZ)（3）激光唱机 放音：多碟持续放音 频率响应：60HZ-16KHZ 谐波失真：58dB 带速：4.76cm/秒 抖晃率：0.16%（5）扬声器（吸顶式）（SBs-C320/W） 额定功率：1W/3W 输入电压：100V 频率响应：100HZ-16KHZ 敏捷度：92dB/W（1m）（6）6W室外号筒扬声器（SB-H206-E） 额定功率：3W/6W 输入电压：100V 频率响应：150HZ-13KHZ 敏捷度：99dB/W（1m）（7）回路扩展槽EM-E12C 线路数：可装进4个线路和追加装置（EM-E5） 电源： DC24V、20MA 安装1台EM-E5时 28mA 安装2台EM-E5时 36mA 安装3台EM-E5时 44mA 安装4台EM-E5时 52mA 进深尺寸：70mm（从面极算起） 重量： 2 kg（EM-E12单体）（8）回路扩展器EM-E5C 线路和数：5线路 装入对象装置：紧急通惯用操纵器（EM-E56V、EM-E26GS） 电源： DC24V、8mA 外形尺寸：宽190高33进深34mm 重量： 100g 附件： 丙烯面板（9）语音报警芯片 内置于主机EM-E96C内。原则内容涉及490个不同场合，中英对照。（10）主输入控制器EM-Y92C 输入端子：紧急通惯用分控接口3，普通遥控麦克风接口2，数字遥控麦克风接口 X2，其她可定义接口 25。 自定义接口：25 电源：DC24V，120mA（由紧急电源装置供应） 进深尺寸、重量：372mm（从面极算起），405kg（11）主输出控制器EM-L92C 输入端子：自动火灾报警（EL）20，功率放大器4 输入端子：扬声器20（或自定义用），连动输出 10 电源：DC24V，500mA（由紧急电源装置供应） 进深尺寸：372mm（从面极算起） 重量：4.5kg （12）主电源/应急电源EM-N112C 充电方式：持续补充充电 收藏蓄电池：密闭式腺镉蓄电池可收藏NB-60或NB-35B型2个 充电中批示灯：2个（发光二极管） 检查开关：非锁定按钮 电源：AC220V，50/60HZ，70W最大 进深尺寸：300mm（从面极算起） 重量：6 kg（13）功率放大器EM-A364C 负载阻抗：28W（高阻抗扬声器线路） 频率特性：50HZ-15KHZ（+0/-3db） 输入电路：1电路-dbs5db可变，75K S/N（信噪比）：75db以上 电源：AC220V 50/60HZ，DC24V 消耗电力：AC时178W，额定输出时488W 消耗电流：DC24V时19.5A 尺寸、重量：宽428高177进深200mm,18kg（14）主电源EM-P11C AC220V输入：30A电路保护器1 AC220V输出：开关连动9（共计最大4A3） 开关非连动3（共计最大3A） 电源起动端子：附带（闭合接点） 2P莫莱克斯2，端子极1，MOLEX 电源：AC220V，50/60HZ，5W 进深尺寸、重量：300mm（从面极算起），4kg（二） 吧台，饭店广播分系统 每个吧台和饭店内均有可以自行进行广播分系统设备，每个子系统构成均相似由80W带前置多用途功放PA-708-E、音源构成，喇叭仍使用原整体设计时配备吸顶喇叭，或后期增长。同步，为使该些喇叭回路在紧急时仍能和所在层面成为一种广播整体，因而在主机房内又配备了背景音乐切换控制器EM-X33-E使紧急时回路切换成为也许。1 背景音乐、寻呼广播 背景音乐广播由音源,麦克风等实现, (1).背景广播音源: 依照需要由日后吧台或饭店负责人自行选取。 (2).控制系统子系统区域选取由多用途功放上自带5路分区控制器实现或全选。 作为背景音乐广播系统，规定音乐节目输出柔和均衡，在选用多用途功放上自带了前置放大器，可以对3路节目或话筒输入进行电平调节，同步系统总输出音量，音质可控。 (3).功率依照子系统所处区域内喇叭总功率,相应每个子系统咱们配备相似功率放大器,依照现设计规定,当前配备每个子系统功率放大器数量为：80W带前置多用途功放 PA-708-E 1台 2.紧急广播 由于系统不具备和消防设备联动进行紧急广播功能,因而一旦区域内紧急状态发生,在有消防设备联动状况下,该子系统所管理区域内发生紧急状态区域将直接由中心主机进行控制,此时除非主机解除对该区域控制,否则该区域子系统对发生紧急状态回路将失去控制权.在消防系统没有进行联动,而子系统内发生紧急状态时,该子系统可以进行有关广播,或规定中心控制系统进行紧急广播. (1). 控制系统 在手动广播时既消防设备没有联动时PA-708-E仍将作为区域选取主机进行区域选取控制,在自动广播时既消防设备有联动时,由于子系统喇叭是通过，喇叭回路控制切换器 EM-X33-E与PA-708-E和主系统相联，该喇叭切换控制器上包括控制电路与中心控制系统内主输出控制器EM-L92C上控制电路相连,则在紧急状态下，主系统在接受了消防系统提供联动信号，联动后，将对相应回路发送控制信号，而相应回路内喇叭回路切换控制器在控制信号控制作用下将断开本地PA-708-E对本地喇叭控制，而将本地喇叭切换给中心控制系统使用. (2).功率 如中心控制系统动作,则所有功率由中心控制系统承担,否则由本地子系统承担. (3).区域分派 如中心控制系统动作,则所有回路联动关系将按照中心控制系统内编程状况来工作,否则则在本地由人工进行区域选取.（三） 客房音乐节目广播分系统 客房内共提供4套音乐节目，系统配备由音频矩阵、节目源、4组功率放大器，消防广播切换控制器，客房内节目选取控制器构成。 1音乐节目广播1) 音频矩阵：PA-MX52-E，8进8出音频矩阵，有自动和手动2种工作模式可以选取，自动状态下，矩阵输入输出之间相应关系有主机编程进行控制，手动时输入与输出之间相应关系则由设备面板上设定开关进行设定。在本系统里，设备处与手动状态，对前端4路节目源进行输出分派。2) 节目源：提供CD、卡座和FM收音；设备与主系统共用，以节约开支3) 功率放大器：分4个编组，每个编组功率放大器总功率满足所有客房同步收听同一音乐节目需要，因而每个编组共配备240WEM-A244C 3台，总计每组功率为720W（客房内广播功率以每个客房1W进行计算）4) 节目选取控制器：定制产品，或和床头柜厂家配合交底后由床头柜生产厂家一并加工。共有6路信号输入口，其中4路是普通音乐节目输入，1路消防广播信号输入，1路消防强切信号输入。同步切换器有4档节目选取开关，4档音量调节开关。2 消防强切广播 消防广播内容输送从主机放提供，与同层面公共区域消防广播共用，同步也作为一套节目接入客房内节目选取器上。依照消防法规定，在发生火灾时同一层面做为同一消防报警区域进行消防报警，以及同步联动N+1，N-1需求，因而在消防报警时，发生报警状况楼层内客房内床头柜内音乐节目广播将自动转为报警广播，与同层走道或其她公共区域，同步进行报警广播该功能实现由消防广播切换控制器来完毕。 消防广播切换控制器是独立进行开发加工设备，不在JVC产品设备清单内，依照每个系统状况不同，造价配备各不同。其作用是在消防报警时和主机设备上进行消防报警广播区域进行联动，接受控制该些区域设备上输出控制信号，转化为可以控制客房内音乐节目选取器信号，使该选取器上消防广播信号强行切入，促使喇叭发声， 广播报警内容。
