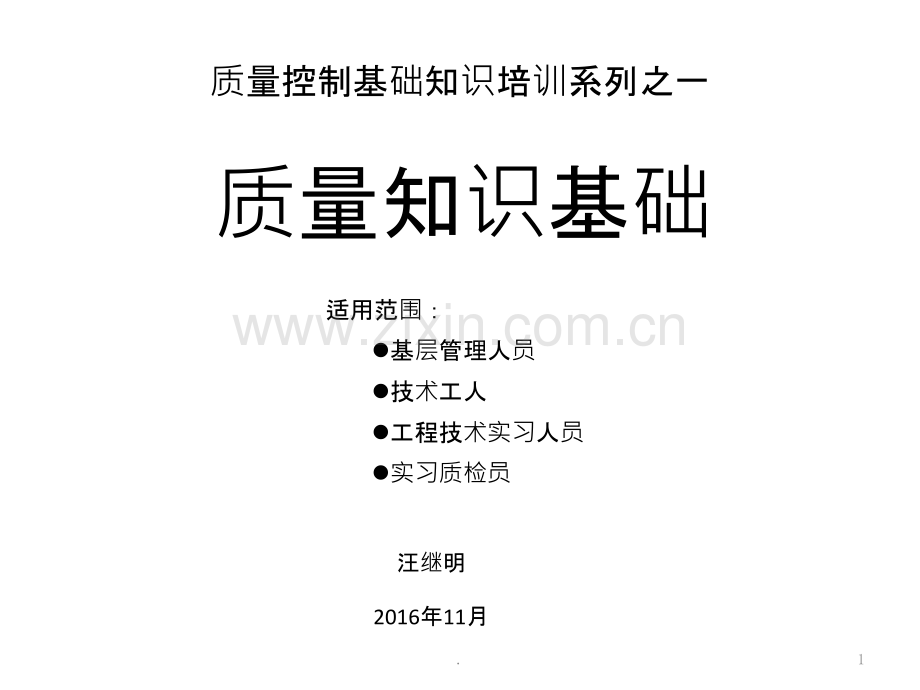

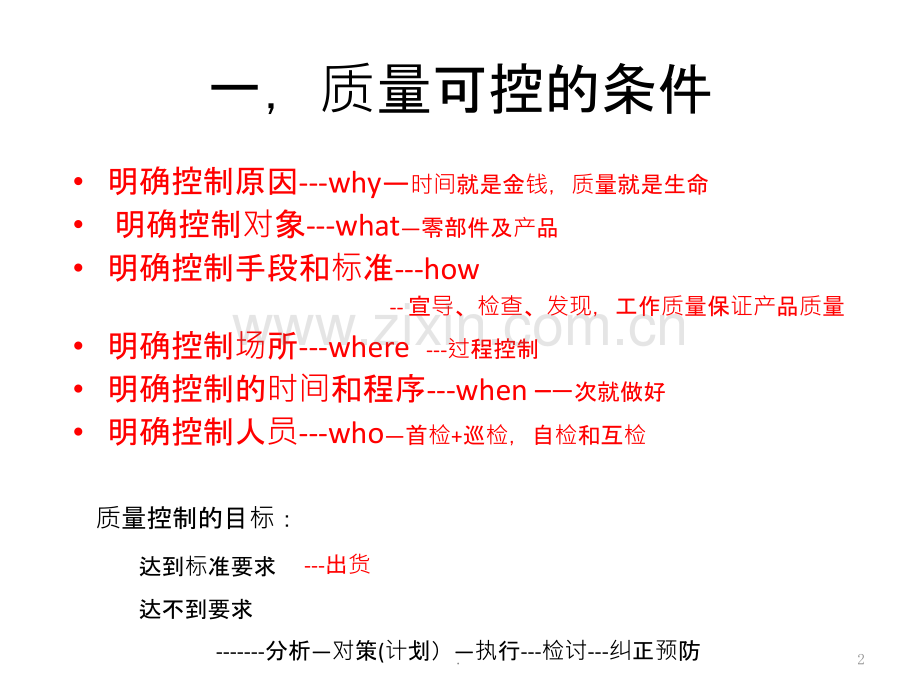

1、质量控制基础知识培训系列之一质量知识基础汪继明2016年11月适用范围:l基层管理人员l技术工人l工程技术实习人员l实习质检员1.明确控制手段和标准-how -宣导、检查、发现,工作质量保证产品质量一,质量可控的条件明确控制原因-why时间就是金钱,质量就是生命质量控制的目标:明确控制对象-what零部件及产品明确控制场所-where-过程控制 明确控制的时间和程序-when 一次就做好明确控制人员-who首检+巡检,自检和互检达到标准要求达不到要求-出货-分析对策(计划)执行-检讨-纠正预防2.产品(what)要求明确要求的途径:1.产品图纸2.产品样品3.合同附件4.其他要求(防护、包装、
2、运输等)3.图纸信息u 图纸的基本要素:u 识图读图:l一组表述零部件结构、形状及位置关系的图形l完整的尺寸标注l技术要求l完整的标题栏和明细栏机械制图常识几何常识长对正、宽相等、高平齐4.图纸信息重点形状结构-长什么样技术要求-关于外观、加工、涂装等其它要求几何大小-基准、尺寸及公差位置关系-基准、空间位置及其关系 (位置尺寸公差、配合公差)看图要点5.尺寸和公差尺寸识读:尺寸线尺寸界线尺寸数字尺寸类型:长度型角度型半径型直径型坐标型公差型定形尺寸定位尺寸6.公 差公差类型:定义:实际参数值的允许变动范围角度公差配合公差形位公差尺寸公差7.公 差组成尺寸公差组成:基本尺寸(尺寸数字)公差范围
3、标注形式对称公差极限偏差极限尺寸公差计算:最大尺寸=基本尺寸+上偏差最小尺寸=基本尺寸+下偏差8.未注公差未注公差的控制:一,根据行业标准控制:机械切削铸造冲压焊接二,根据约定:l合同或技术附件图纸9.焊接结构未注公差的控制 线性公差10.焊接结构未注公差的控制角度公差11.焊接结构未注公差的控制其它形位公差12.测 量角度测量:尺寸测量:基本测量工具:-万能角度尺、量角器、三角尺卡尺型测量工具:游标卡尺、直尺、卷尺、高度尺、深度尺螺旋形测量工具:螺旋测微仪(千分尺)13.常见角度测量工具(垂直度)宽座角尺双面刀口角尺基准角规14.角度量规应用15.角度测量工具(量角器)16.万能角度尺17.
4、万能角度尺测量应用实例18.常见尺寸测量工具游标卡尺高度尺深度尺直尺卷尺百分表量规块规螺旋测微仪(千分尺)19.尺寸测量代表工具-游标卡尺表显游标卡尺数显游标卡尺20.游标卡尺识读21.量具的正确使用22.高度尺的应用23.高度尺的间接测量相对法测量(比对法)24.深度尺的常见类型和应用25.深度尺的对零和间接测量26.螺旋测微器(千分尺)27.螺旋测微器的精 度精度判断:a)根据标记判断a)根据计算判定0.550格=0.01螺距副尺格数=精度0.525格=0.0228.螺旋测微器的误差找正误差找正:螺旋测微器的读数:29.冲压件零件测量结合工序特点进行冲压工序件质量控制重点和测量30.完整的
5、确认流程全提:默认模具是经过验收的全尺寸检验合格生产中的检验内容材质和料厚确认拉升高度确认外观质量确认拉伸工序31.冲孔工序生产中的检验内容高度确认(有无压趴)外观质量确认孔径确认孔数确认外观质量确认32.测量数据记录要求:记录真实结论明确处理闭环对象明确33.明确对象示意图34.量具的使用了解被测对象和要求(并在记录表单上填注):选择合适的量具:量具种类测量范围检查量具零位线是否准确;将测量杆和砧座擦干净把工件被测量面擦干净;合理使用辅助用具(V形铁、千斤顶、平板、量块、磁座等);正确使用微调 正确的使用姿势和视角读数35.量具的维护定期校正:使用合格的量具:保持清洁小心取放,严禁碰撞用后专用盛具放置长期不用或使用频率很低的上油防护零线对齐误差规律(每次复位的读数都一致)36.
