放坡和钢板桩基坑支护及开挖综合标准施工专业方案专家论证.docx

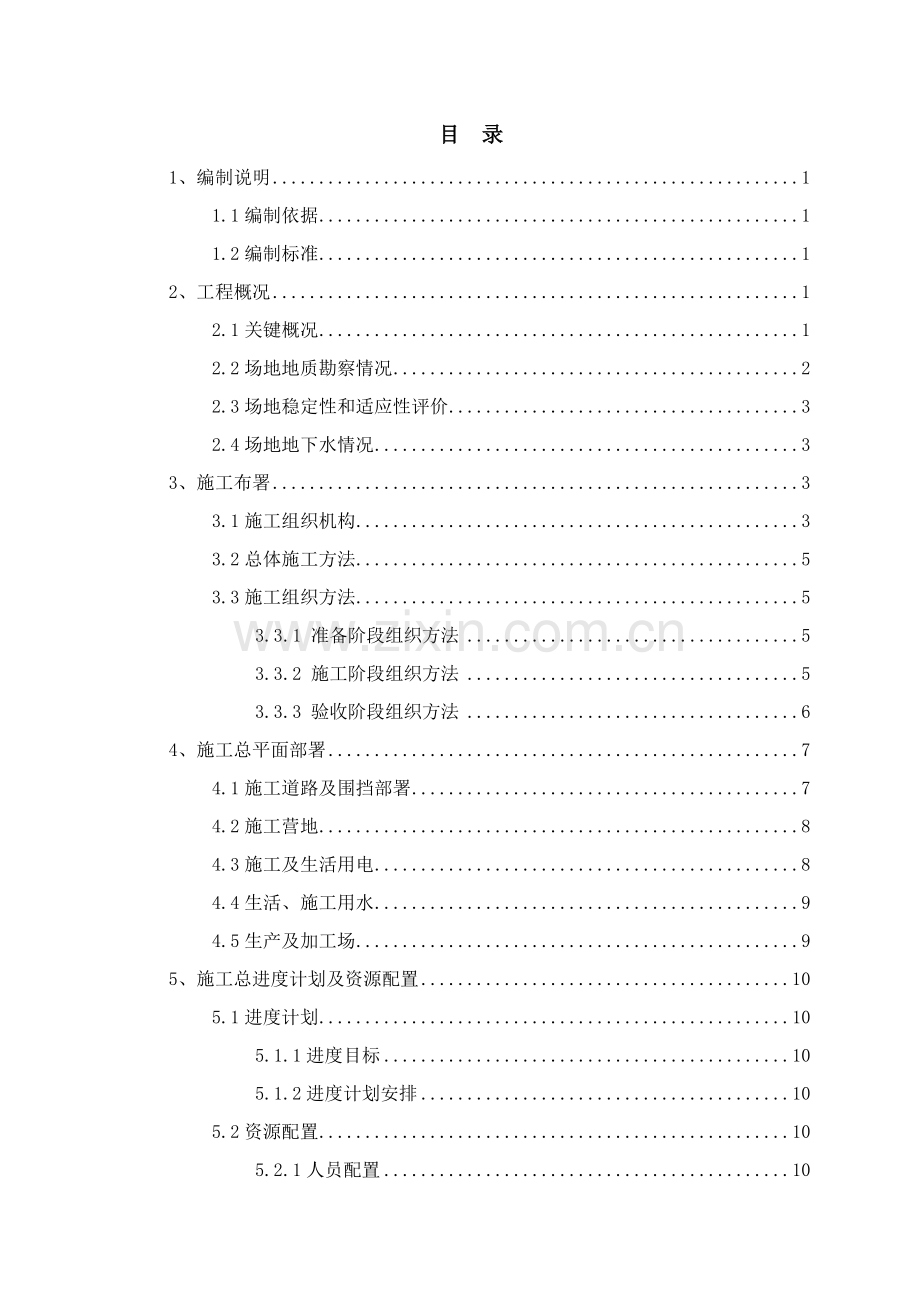

目 录1、编制说明11.1编制依据11.2编制标准12、工程概况12.1关键概况12.2场地地质勘察情况22.3场地稳定性和适应性评价32.4场地地下水情况33、施工布署33.1施工组织机构33.2总体施工方法53.3施工组织方法53.3.1 准备阶段组织方法53.3.2 施工阶段组织方法53.3.3 验收阶段组织方法64、施工总平面部署74.1施工道路及围挡部署74.2施工营地84.3施工及生活用电84.4生活、施工用水94.5生产及加工场95、施工总进度计划及资源配置105.1进度计划105.1.1进度目标105.1.2进度计划安排105.2资源配置105.2.1人员配置105.2.2机械配置105.2.3材质标准116、深沟槽开挖施工方案126.1工程特点126.2备选方案136.2.1方案一：分级放坡开挖法136.2.2方案二：钢板桩支护直槽开挖法136.2.3方案三：放坡支护开挖法146.3方案比选152.3.1分级放坡开挖方案（方案一）优缺点156.3.2钢板桩支护直槽开挖方案（方案二）优缺点156.3.3放坡支护开挖方案（方案三）优缺点166.3.4确定比选方案166.4沟槽开挖方案176.4.1确定开挖横断面176.4.2施工工艺步骤176.4.3施工技术关键点186.4.4安全注意事项207、职业健康安全管理体系217.1安全管理体系217.2安全技术管理体系217.3安全监督管理体系227.4职业健康安全管理组织机构228.1 质量管理目标238.2质量管理体系248.3 技术确保方法259、环境保护和文明施工269.1 环境保护和水土保持269.1.1 环境保护管理组织机构269.1.2关键环境保护方法279.2 文明施工339.2.1 文明施工管理目标339.2.2 文明施工组织机构349.2.3 文明施工实施方法3410、扬尘治理3610.1渣土车辆实施“四统一”标准3610.2施工现场扬尘治理3610.3垃圾清运要求3710.4建立健全扬尘治理规章制度3811、季节性施工方法4011.1夏季施工方法4011.1.1防中暑方法4011.1.2混凝土施工方法4011.1.3防火方法4111.2雨季施工方法4111.2.1雨季施工总体安排4111.2.2雨季施工方法41二街深沟槽开挖专题方案1、编制说明1.1编制依据(1) 河南省建筑边坡和深基坑工程管理要求（豫建（）25号）(2) 给水排水管道工程施工及验收规范GB50268-(3) 市政排水管道工程及隶属设施06MS2011.2编制标准(1) 严格实施国家及地方相关政策、法规、规程、规范、标准和条例。(2) 严格根据工程工期要求进行施工进度安排而且注意各专业、各分部、分项工程相互协调和配合，并充足考虑气候、季节、汛期对施工影响，在工期安排上尽可能提前。(3) 结合现场实际情况因地制宜，尽可能利用当地合理资源以降低多种临时工程、临时方法。(4) 正确选择施工方法，合理安排施工次序。科学组织，规范施工，均衡生产，合理布局，突出关键，全方面展开，平行流水方针进行施工作业。(5) 坚持在实事求是基础上，努力争取技术优异、科学管理、合理适用，主动采取新技术、新工艺、新材料、新设备。2、工程概况2.1关键概况二街道路工程，桩号为K3+362.5K7+192.3，道路长度3829.8m，道路整体呈南北走向，计划为城市主干路，为新建道路。该工程计划绿线为120m，道路红线宽60m，道路东西两侧各计划30m绿化带，四幅路型式，双向八车道，关键包含道路工程、污水工程、雨水工程、交通工程、绿化工程、照明工程等。道路范围设计污水管道，在XXX（K3+362.5）XXX路（K3+570.14）段在路中西32.5m处非机动车道内、本工程污水管道有顶管和明沟开挖两种类型，部分设计明挖路段存在沟槽开挖深度大于5m情况，具体部位及沟槽深度见下表：序号桩 号长度（m） 管材、管径（mm） 沟槽深度1K3+392K3+584（西侧）192PE管、di1100/6.09m7.30m2K5+781K5+873（东侧）92PE管、di5005.80m6.98m3K6+225K6+520（东侧）295PE管、di5005.06m6.96m4K6+560K6+600（东侧）40PE管、di5006.19m6.34m5K6+960K7+012（西侧）52PE管、di5005.22m6.10m针对沟槽开挖深度超出5m情况，按摄影关要求及要求，需要编制专题施工方案，并组织教授评审，评审经过后方可实施开挖，确保施工安全。2.2场地地质勘察情况 二街道路工程工程地质勘查汇报，拟建工程场地在郑州航空港经济综合试验区南水北调总干渠以东，原厂地大部分区段关键以耕地，局部穿越村庄，现村庄以拆迁，地势呈南低北高，总体较平缓，场地所处地貌单元属于黄河冲积一级阶地。地层地基土描述以下： （1）杂填土：杂色，以粉土回填为主，混有砖块、水泥块等建筑垃圾。3+362.53+402段为双鹤湖路段施工工地；4+0654+604临时建筑和瑞空路施工工地，在地表形成高低不平素土零星建筑垃圾；4+9605+450段为一拆迁后村庄，在地表普遍分布有厚度2.03.5m建筑垃圾，其中建筑垃圾以砖块和水泥为主，含量约90%；5+9455+968段在道路中线右侧分布有一层砖混结构物，受建筑影响，其地表下分布有厚度约0.8m建筑垃圾，其中建筑垃圾成份以蓝转渣等为主，其含量约为30%，其它为粉土和粉砂；6+910-7+113段为拆迁后村庄，在地表普遍分布厚度1.02.5m建筑垃圾，其中建筑垃圾成份以块砖和水泥砖为主，其含量约为90%。（2）粉土：褐黄色、稍密、稍湿，含少许绣黄色条纹，局部有砂感，摇振反应中等，无光泽，干强度低，韧性低。 粉土：黄褐色，稍密、稍湿，含少许黑色铁锰质氧化物斑点，局部粘粒含量较高，无光泽反应，干强度中等，干强度低，韧性好。 粉质粘土：灰褐色灰黑色，可塑，偶见黑色铁锰质结合及螺屑，偶见0.1-0.5cm小姜石，稍有光泽，无摇振反应，摇振反应中等，干强度中等，韧性中等。（3）粉土：黄褐色灰白色，中密，湿，含少210%姜石，姜石粒径为0.14cm，含大量绣黄色条纹及少许黑色铁锰质斑点，局部粘粒含量较高或相变为粉质粘土，摇振反应中等，无光泽反应，干强度低，韧性低。 粉砂：褐黄色，中密，湿，关键为长石、石英，偶见螺屑，含少许小姜石，粒径0.10.5cm分选性，磨圆度很好。 2.3场地稳定性和适应性评价依据区域地质资料，场地周围无活动断裂经过，无影响工程建设不良地质作用，无对工程不利埋藏物，所以能够判定场地域域稳定。 2.4场地地下水情况依据5月二街道路工程工程地质勘查汇报，场地内地下水位大于7m，通常不考虑地下水对施工影响。如局部路段出现地下水影响，另行采取必需排降水方法。 3、施工布署3.1施工组织机构XXX企业成立总包部，下设第三项目经理部，项目经理部下设六个工程处，具体施工组织机构见项目管理框架图。 项目管理框 第五工程处施工组织机构图 3.2总体施工方法（1） 污水施工前，根据道路征地线完成征地、清表工作，并根据现场开挖作业段情况采取推土机对地面进行场地平整，并完成临时道路铺设。（2） 采取大型挖掘设备进行沟槽土方开挖，并根据方案及设计要求进行放坡或支护，并将沟槽土方采取自卸汽车弃置。（3） 上部5m采取分级放坡方法开挖，5m以下沟槽采取拉森钢板桩支护，拉森钢板打拔采取专用液压打桩机进行施工。（4） 施工中，视情况采取降水或集水坑等组织排水方法，确保干槽作业。3.3施工组织方法3.3.1 准备阶段组织方法建立精干高效现场指挥机构。抽调曾经参与过类似工程施工等方面关键技术力量和设备，安排曾参与过中国、国外类似工程项目施工专业化队伍施工，并抽调整体素质高、施工能力强、有突出业绩专业队伍担负关键工程施工任务。依据工程施工特点及前后次序，分期、分批组织人员、设备及多种施工物资进入施工现场，确保前期工程及关键线路、关键和难点项目标有序施工。快速组织人员和机械设备进场，全方面展开清理工地范围内妨碍施工多种构筑物、障碍物，为临时工程和主体工程施工发明条件。修建施工运输便道等临时工程，做好各项施工准备，快速展开施工。施工队伍和机械设备进场施工做到“三快”：进场快、安家快、开工快，快速掀起施工生产高潮，确保总工期目标实现。3.3.2 施工阶段组织方法精心编制实施性施工组织设计及专题施工方案。科学组织施工，强化计划管理，明确阶段工期，利用网络计划技术，实施动态管理，立即调整工程进度计划和生产要素，实现均衡高产，确保计划完成，确保各阶段工期目标实现。优化施工方案，合理部署队伍，科学配置机械设备，提升设备利用率和机械化作业程度，为工程施工赢得时间，确保工期。抓质量、保安全、促进度，确保不出现任何安全质量事故，质量严要求，确保工程顺利进展。强化管理，加强考评，加大奖惩力度，落实各项责任制。主动推行“四新”结果应用，采取优异设备，以科学管理和优异技术手段加紧施工进度。强化机械设备维修保养，定时检修，备足易损部件和零配件，提升设备完好率和利用率。定时和立即对施工便道进行维修养护，提升车辆运行速度，加紧进度，为正常施工争取时间。严密组织施工，合理安排施工次序，实施分段平行流水作业，加强工序衔接以获取时间最好利用，保持均衡生产。对施工进度实施动态管理，依据工程实际情况及当地气候情况立即调整施工方案，依据各项工程进度情况立即调整生产要素，确保均衡施工，稳产高产，以日进度保月进度，月进度保年进度，年进度保总工期目标实现。合理安排，对施工时间有尤其要求项目在合适时间进行施工，经过调整生产要素，增强施工能力，确保按时完成。工程所需多种物资和设备按计划提前一段时间组织进场，并有一定贮备量。定时召开施工调度例会，强化施工调度指挥和协调工作，超前布局谋策，强化监控落实，立即处理问题，避免搁置延误。关键项目或工序采取垂直管理，降低中间步骤，提升决议速度和工作效率。3.3.3 验收阶段组织方法验收阶段组织包含：行政、技术、施工、保障各阶层在内完工验收领导小组，学习验标，准备资料、完善现场，确保验交一次成功。关键应做好以下几点：（1）加强内业资料编制、搜集和管理，内业资料关键包含施工日志、自检资料、监控量测资料、检验及隐蔽工程检验资料、影像、录像等，要求多种资料真实可靠、分类齐全，签字手续齐全。（2）保管工程进度、隐蔽工程、试验汇报、障碍物拆除和全部影响工程统计（包含资料、设备起源），以备需要评定工程进度和工程质量时查阅。（3）当分部工程完成时，按完工文件编制要求，将上述原始统计、施工统计、进度照片、录像等资料编订成册。（4）根据市政工程竣(交)工验收措施相关要求编制验收资料。4、施工总平面部署施工现场计划和部署标准：统一计划、合理布局、方便施工、便于管理、降低用地、节省投资。场地计划和部署关键内容有：场内施工道路、供电供电系统、生活办公营地、预制场、综合加工厂、材料库、弃料场等。4.1施工道路及围挡部署二街工程，对外交通关键利用现实状况万邓线乡道。污水管道施工，对于场内道路，考虑周围征地及现场实际情况，拟沿道路中线修建（长度约3830m）临时道路，用于施工车辆通行。临时道路修筑，先填筑50cm厚土料进行碾压密实，再填筑50cm砖渣作为基层、宽8米、后铺设20cm厚碎石面层；同时在道路两侧修建排水沟，梯形断面，上宽1m，下宽0.5m，深度0.5m。为确保施工安全，降低和周围居民影响，沿道路征地线设置围挡封闭。施工道路及围挡关键工程量见下表：施工道路及围挡关键工程量表序号项目单位工程量备注1前期施工便道土方填筑m153203830*8*0.52砖渣稳固m153203800*8*0.53碎石路面m61283830*8*0.24排水沟挖方m2872.53830*（0.5+1）0.5/2*25围挡（2.5m高彩钢围挡）m83803830*2+120*64.2施工营地依据施工需要，结合现场条件，施工营地由工程处选址统一布署，现场部署定制集装箱板房用于现场临时办公、小型工器具仓库。我处拟建施工营地面积10000。生活、生产办公临建设施关键材料用量见下表：序号临建设施材料单位数量备注1生活办公营地耐火型集装箱个232C15混凝土m31123储水罐个14生产办公营地耐火型集装箱个65C15混凝土m330300*0.16彩钢板大棚787加工厂大棚788围挡m1404.3施工及生活用电工程用电关键分为生活生产办公用电和施工生产用电，生活办公用电为接引营地周围市政电网变压器供电，并配置一台100KVA柴油发电机备用，以确保生活办公要求。考虑现场施工作业项目，沿道路两侧绿线部署输电线路，并架空。道路照明用电就近市政电网接引W氙灯，作为施工场地大面积照明，施工作业面处设置配电盘接引照明线路及动力线路，作业面照明采取可移动式灯架并配置LED投光灯。同时，配置两台50KW移动式发电机作为备用电源，当供电线路发生事故时，实现关键部位现场供电。生活施工用电工程量见生活施工用电材料关键工程量统计见下表：序号材料规格单位工程量备注1电缆4*95+1m400生活2电缆3*25+1m7650生产3照明电缆2*3m1500生活及生产4单股电线2.5m15005氙灯2kw套45施工照明6LED投光灯200w套30生活及生产7配电箱套68配电盘套304.4生活、施工用水本工程生活用水采取地下水，拟建供水井在生活营地内西北角，井深约60m，水质需经过相关部门检测，安装5m无塔供水器，以满足生活用水需求。施工用水关键取自施工现场周围市政供水管网和地下水机井，并配置洒水车临时供水，确保施工用水满足施工要求。生活施工用水关键工程量见生活施工用水材料关键工程量统计见下表：序号材料规格单位工程量备注1无塔供水器5m套12供水管PPR 32m3003供水管PPR 20m1804排水沟砖砌20m7005排水管PVC 110m7004.5生产及加工场依据总体部署情况，污水管道、砂石、混凝土模块砖、钢板桩等材料沿施工场区堆放，混凝土盖板预制、钢筋及模板加工等在加工场集中生产或加工，开挖出沟槽土方，为避免现场存放影响施工安全，随挖随运离施工场区。5、施工总进度计划及资源配置5.1进度计划5.1.1进度目标根据建设方下达11月份前将道路建成通车总体进度要求，本道路污水工程控制工期为8月15日前完成。5.1.2进度计划安排计划从7月16日开始， 8月15日完工，工期30天，具体以下：沟槽开挖、打钢板桩：7月16日开始，7月25日结束，工期10天；管道安装、检验井：07月26日开始，08月5日结束，工期10天；沟槽回填、拔钢板桩：8月6日开始，08月15日结束，工期10天。5.2资源配置5.2.1人员配置污水工程施工人员配置情况施工人员配置情况下表：序号工种人数备注1技术及管理人员152测量工43试验工24管线安装工205瓦工206普工207累计815.2.2机械配置污水工程施工机械设备配置情况见下表：机械名称规格型号单位数量备注反铲挖掘机PC220台6液压打桩机套2装载机ZL-50C台4自卸车15T辆6洒水车8T台1发电机50kW台2汽车吊车16T台2手扶振动碾台2气夯台4小型压路机3T台2钢筋切断机套2钢筋弯曲机套2木工台锯套 2手提木工锯套 2电焊机台2空压机台2砼振动棒30台4水准仪DS06台4全站仪ZT20R台1GPS苏州一光台15.2.3材质标准深沟槽污水管道采取D500或D1100高密度聚乙烯双壁波纹管(HDPE)，管顶覆土6m时,环刚度等级SN=8KN/M2，管顶覆土6m时环刚度等级SN=12.5KN/M2；检验井结构形式为模块式排水检验井，选择国家标准图集12S522混凝土模块式排水检验井，混凝土模块砌体质量符合相关规范砼模块砌体质量通知要求。检验井模块等级为MU15,180mm宽模块壁厚不得低于40mm，肋宽不得低于50mm，240mm宽模块壁厚不得低于50mm，肋宽不得低于50mm，300、400mm宽模块壁厚不得低于60mm，肋宽不得低于60mm。灌孔混凝土及底板混凝土强度等级C30P6，垫层混凝土强度等级C15。井筒直径为D740，模块宽度为180mm。检验井井室及井筒增加20mm厚M10防水砂浆内粉刷，粉面砂浆要求掺加聚丙烯砼纤维，掺加量大于0.4kg/m。检验井踏步采取塑钢材质，位置及安装分别参见12S522P98、99。检验井井盖采取防盗球墨铸铁材料D700井盖、座，沥青路面下采取D400型，其它部位采取C250型，井盖下方设防坠网，防坠网承重100kg，含有较大过水能力。全部砖砌体符合郑州市建设委员会郑建【】98号文相关促进新型墙体材料发展全方面禁用粘土类墙体材料通知要求。钢筋、混凝土及其它相关材料进场使用，均须满足设计及规范要求。6、深沟槽开挖施工方案6.1工程特点结合二街污水管道设计及实际情况，道路在3+3927+012范围部分路段污水管道沟槽开挖深度存在大于5米情况，其中，K3+392K3+584（西侧）污水管道为HDPE di1100，沟槽开挖底宽2820mm，开挖深度为6.09m7.30m；K5+781K5+873（东侧）、K6+225K6+520（东侧）、K6+560K6+600（东侧）、K6+960K7+012（西侧）污水管道为HDPE di500，沟槽开挖底宽1700mm，开挖深度为5.06m6.98m。本路段沟槽开挖深度大于5m污水管道，设计在路中东西两侧59m处，内侧距离道路红线29米，外侧距离绿线1m、距离征地线11m。结合场地水文地质等情况，和沟槽开挖深度情况，该施工场地地层稳定、估计沟槽开挖受地下水影响较小，暂不考虑降水方法。根据道路整体进度要求，本道路需在11月前建成通车，污水管道需在30个有效工作日内完成，工期很担心，需要在确保施工安全和质量前提下，采取有效方法确保施工进度。6.2备选方案结合本工程特点及实际，进行污水管道深沟槽开挖，通常有分级放坡开挖法、钢板桩支护直槽开挖法、放坡支护开挖法等三种方案可供备选。6.2.1方案一：分级放坡开挖法 结合开挖深度，拟分3级台阶放坡开挖：槽底向上第一级台阶宽度0.8m，距槽底深度1m，坡度1:0.33；第二级台阶宽度0.8m，距离槽底高度4米，坡度1:1；第三级台阶为现况地面，距离槽底H（开挖总深度），坡度1:1；地面开挖宽度L=B+2H+1.86m（B为槽底宽度）。分台阶放坡开挖，先将上层土方开挖，后逐层进行下层土体开挖，沟槽土方随挖随运严禁沟槽周围堆放，并沿沟槽两侧设置挡水坎，具体开挖断以下：6.2.2方案二：钢板桩支护直槽开挖法该方案为采取钢板桩加水平支撑体系方法进行沟槽开挖，施工时先将钢板桩打入沟槽底标高以下一定深度，再分层进行土方开外，边开挖边进行水平钢支撑安装加固，竖向水平支撑不少于2道，间距小于3m。D500管道沟槽宽度为1700mm，D1100管道沟槽宽度为2820mm，适合人工开挖，如采取机械开挖，需加支护体系宽度。钢板桩支护直槽开挖断面示意图以下：6.2.3方案三：放坡支护开挖法此方案为分级放坡开挖方案和钢支撑直槽开挖方案结合，将沟槽上部5m采取分级放坡开挖，下部深度采取钢板桩支护开挖。施工时，将上部5米土方分两级台阶开挖后，打入钢板桩，再进行下部土方开挖至设计槽底标高。开挖示意图以下：6.3方案比选2.3.1分级放坡开挖方案（方案一）优缺点（1） 分级放坡开挖法优点：放坡开挖较经济；无支撑施工，施工主体工程作业空间宽裕，工期短；适合非软弱地层，且沟槽四面空旷有场地可供放坡，周围无临近建筑设施情况。（2） 分级放坡开挖方案缺点：土方开挖、回填量较大，分级放坡开挖需要较大作业宽度，占地较多，原土地基破坏严重；土方开挖、回填施工受雨季（汛期）影响较大，工期加长；分级放坡开挖要求土体稳定，受水和不良地基影响可能造成增加坡面支护、增大放坡系数和加宽过渡平台情况发生，造成费用增加和加长工期情况。6.3.2钢板桩支护直槽开挖方案（方案二）优缺点（1） 钢板桩支护直槽开挖法优点：直槽开挖占用场地面积及空间体积均较少，土方开挖及回填量少；支撑体系选择灵活，可采取装配式钢支撑，也可选择钢筋砼支撑体系；当组织合理时，可有效控制围护结构变形，适合地层软弱，周围环境复杂，环境保护较高深沟槽开挖。（2） 钢板桩支护直槽开挖法缺点：钢支撑支护体系费用较高，不经济；土方开挖机械施工活动空间受限，支撑部署需适应主体工程施工，换撑施工较复杂。6.3.3放坡支护开挖方案（方案三）优缺点放坡支护开挖方案，为分级放坡开挖和钢板支护直槽开挖两种方案结合体，综合并含有了方案一和方案二共同优点，同时也隐含了二者方案部分缺点，适合现场施工条件通常，工期相对较短，费用合理适度控制深沟槽开挖情况。6.3.4确定比选方案深沟槽（基坑）土方开挖方案选择，应依据地质情况、当地气候、施工条件和周围环境等确定合理、便捷、安全、经济等很多原因综合考虑确定。根据分级放坡开挖法（方案一）施工，D1000管道一侧放坡宽度为9.11m10.32m（管中和一侧坡顶间距）；D1000管道一侧放坡宽度为7.51m9.43m。依据设计文件及现场情况，明开挖深沟槽污水管道在道路中东西59米处，距离绿线1m、距离征地线6米，场地无法满足放坡开挖要求，所以无法采取方案一进行本工程深沟槽开挖。钢板桩直槽开挖法（方案二）施工，优异行钢板桩打入，钢板桩长度较大，在10m左右，且需要边开挖边分层支护，受空间作业面限制，大型土方设备无法正常开挖，需要配置大量人工和土方起吊设备配合作业，施工工期长且费用较高。放坡支护开挖法（方案三）施工，上部5m深土方采取0:0.75放坡法正常开挖，下部深度采取钢板桩支护直槽开挖，根据该方案，D1000管道外侧放坡宽度5.96m、D500管道外侧放坡宽度5.4m（管中和外侧坡顶间距），现场场地能够满足放坡开挖要求。污水管道最大开挖沟槽深度为7.3m，钢板桩打入后直槽开挖最大深度为2.3m，施工时可将钢板桩2/3长度嵌入槽底以下土体，形成钢板桩在无侧向支撑下自支护体系，较方便机械土方开挖和沟槽内管道铺设作业。综合以上三种方案，在充足确保施工安全、进度及工程质量前提下，经过比选，认为放坡支护开挖方案（方案三）更贴切施工现场条件和工程实际，方案设施相对其它两种方案更合理、更便捷、更安全、更经济，确定选择作为本工程污水管道深沟槽开挖方案设施。6.4沟槽开挖方案6.4.1确定开挖横断面现场开挖情况结合地质汇报，本工程沟槽土方为三类土，载荷根据坡顶有动载情况考虑，结合下表进行二级台阶放坡开挖。确定第一层开挖深度为2米，放坡1:0.75；考虑施工机械、材料通行组织需要，外侧平台宽度2米，内侧平台宽度4m；第二层深度为3米，放坡1:0.75，坡底采取型拉森钢板桩进行沟槽支护。考虑到沟槽开挖过程中可能出现积水，对整个沟槽底部设置排水沟，集水坑，进行积水明排。对于沟槽顶部，在沟槽边设置挡水坎，预防雨水或地面积水流入沟槽。开挖断面示意图以下：6.4.2施工工艺步骤施工工艺步骤：施工准备（场地、设备、材料、人员、方案评审等）测量放线施工降水地面下5m土方开挖、二级平台钢板桩打入5m以下沟槽土方开挖清底验槽（沟底排水沟、集水坑设置）管基及管道铺设管顶以下50cm回填拔拉森钢板桩闭水试验沟槽回填。6.4.3施工技术关键点6.4.3.1施工准备场地准备：清除、搬迁或改移在沟槽挖方区域内全部障碍物，完成征地及征地范围表层土清理。方案准备：编制深沟槽开挖专题方案，并组织教授论证经过后才能进行开挖施工，结合工程情况，确定开挖路线，基底标高、边坡坡度、排水沟、集水坑、挡水坎位置，及土方弃置点、材料堆放点。设备准备：依据施工方案，挖掘机、运输车、液压打拔桩机、吊车、装载机等设备进场，并确保设备使用性能良好。材料准备：组织拉森钢板桩、管道施工用材料等进场，并确保合格材料使用。其它准备工作：包含临时道路、供水供电线路、排水设备设施、劳动力等准备。6.4.3.2沟槽降水因沟槽开挖较深，受雨季降水及局部不良地质情况影响，沟槽土方开挖时可能受地下水影响，对此可采取深井排降地下水：（1）深井部署：采取D600渗水井，沿沟槽一侧单排部署，降水井距离沟槽上口边线1m，降水井间距为20m，井深30m。（2）降水井施工工艺步骤：降水井测量定位护筒设置钻机就位成孔渗水管管节安装井周砂砾过滤层回填洗井井管内下设水泵、安装抽水控制电路试抽水降水井正常工作盖井盖清理施工现场降水管理降水任务完成封井。（3）排降水时间控制：排降水最少在沟槽开挖前7天开始，管道铺设完成沟槽回填至管顶以上50cm结束，过程中排降水不间断，确保干槽作业。6.4.3.3土方开挖本工程采取分步（层）开挖法，分2步挖土，第一阶段开挖深度为两米，第二阶段开挖深度为3米，弃土全部内倒至弃土区。挖土过程中测量工配合测定标高，并撒上白灰点，以示标识，确保开挖断面及槽底高程正确。开挖采取机械挖土人工修坡，开挖过程中随时用标杆检验边坡坡度。挖土之前做好坑外排水，坑内明沟集排水。挖土至设计标高，地基钎探后，立即会同勘测、设计、甲方、质监站、监理等部门共同对基底进行验槽，办理验槽手续。6.4.3.4打拉森钢板桩(1)钢板桩长度套用公式：L=H+T/HHL钢板桩长度H沟槽深度T依据沟槽深度和土层物理、力学性质选择钢板桩入土深度。通常土层H=5.0m时T/H=0.35土质差时可取T/H=0.5。(2)根据设计要求采取型拉森钢板桩，沟槽开挖深度为5.067.3m，经计算钢板桩入土深度平均为6.68m，取7m钢板桩进行支护，钢板桩上方土方采取分二级台阶开挖放坡方法。 （3）采取液压打桩机打入拉森钢板桩，施工时先将钢板桩一端吊起并固定在振动打桩机夹槽内，吊至打桩位置，人工将拉森钢板桩上咬边口和已打入地下拉森钢板桩咬边口对准后立即撤离至安全地带，然后开动振动打桩机将钢板桩打至设计位置。（4）为确保管道施工足够工作面，和打入拉森钢板桩可能存在偏差，两侧拉森钢板桩地面有效距离为施工距离两侧施工操作面。6.4.3.5沟槽回填回填应检验井、管道基础和管道铺设完成后进行。沟槽回填所用材料必需符合技术规范要求。回填物应分层摊铺，分层扎实，每层扎实厚度不得超出30cm。管道两侧和井室四面应同时、分层对称回填扎实。6.4.3.6拔拉森钢板桩为了确保管道及施工安全，管道回填至钢板桩顶约0.3m左右时方可采取振动打桩机拔出拉森钢板桩，钢板桩拔除后立即回填桩孔及沟槽剩下部分。6.4.4安全注意事项（1）开挖前技术交底： 编制分部分项安全技术交底书，由工地技术人责任人交底； 安全技术交底针对性要强，要全方面； 队长、安全员、班组长均为接收交底人，接收交底后签字； 安全技术交底书一式五份，安全部门、交底人和接收交底人各持一份备查。（2）开挖边坡土方，严禁切割坡脚，以防造成边坡失稳；不得在挖方上侧堆土。（3）机械行驶道路平整、坚实；底部应铺设路基箱垫道，预防作业时下陷。（4）机械挖土分层进行，合理放坡，预防塌方。溜坡等造成机械侧翻、掩埋等事故。用推土机回填，铲刀不得超出坡沿，以防倾覆。陡坡地段堆土设专员指挥，严禁在陡坡上转弯。推土机陷车时，用钢丝绳缓缓拖出，不得用另一台推土机直接推出。（5）机械施工区域严禁无关人员进入场内，挖掘机工作回转半径内不得站人或进行其它作业。挖掘机、装载机卸土，应等候整机停稳后进行，不得将铲斗从运输汽车驾驶室顶部越过；装土时人全部不得停留在装土车上。（6）挖掘机操作和汽车装土行驶要听从现场指挥;全部车辆必需严格按要求开行路线行驶，以防撞车。（7）挖掘机行走和自卸汽车卸土时，须注意上空电线，不得在架空输电线路下工作；在架空输电线一侧工作时，垂直于水平距离分离不得小于2.5m和46m（110220kv时）。（8）沟槽四面做1.2米高临时围栏，并用密目网封闭，夜间设红色警示标志。7、职业健康安全管理体系工程处建立以工程处长为关键责任人安全管理体系；建立以项目总工为关键责任人安全技术管理体系；建立以生产副经理为关键责任人安全生产实施体系；建立以项目安全总监为关键责任人安全监督管理体系。7.1安全管理体系安全管理体系见安全管理体系框图。安全管理体系框图工程处长生产副处长安全总监项目总工商务副处长工程管理部质量管理部安全环境保护部物资设备部协议管理部综合办公室施工管理部各施工作业队7.2安全技术管理体系安全技术管理体系见安全技术管理体系框图。安全技术管理体系框图项目总工全环境保护 安部工程管理部质量管理部物资设备部协议管理部综合办公室技术员质检员安全员材料员预算员科员 各施工作业队7.3安全监督管理体系安全监督管理体系见安全监督管理体系框图。安全监督管理体系框图 安全总监安全环境保护部各专职安全员各作业队班组、兼职安全员7.4职业健康安全管理组织机构职业健康安全管理组织机构见职业健康安全管理组织机构框图。职业健康安全管理组织机构框图8、施工质量管理体系8.1 质量管理目标质量目标：检验批、分项、分部工程合格率100%，单位工程完工交验合格率100%；杜绝质量事故；协议履约率100%；用户满意度92%以上。8.2质量管理体系（1）成立以工程处长为组长，总工程师为副组长质量管理组织机构，明确各级管理职责，管生产必需管质量，建立严格考评制度，将经济效益和质量挂钩。本工程质量管理组织机构见质量管理组织机构图。质量管理组织机构图 （2）本工程质量确保体系见质量确保体系框图。质量确保体系框图主任工程师专职质检员各作业队长试验室主任测量队队长工程处长总工程师质量管理部长班组质检员 作业人员8.3 技术确保方法（1）在工程开工前，必需分部、分项编写完善施工组织设计和施工关键点。常规分部、分项编写标准施工组织设计和关键点,特殊分部、分项要特殊编写施工组织和施工工艺及关键点。施工组织和施工关键点必需经施工主管单位和总监审核后方可实施。（2）施工工艺设计关键内容包含：工程概况、关键工序施工方法和操作规程、施工大样图、结构计算、质量要求及标准、试验测量要求及方法、施工人员、材料和设备使用计划等。（3）加强施工技术管理，以施工组织设计为纲领，以施工工艺设计和施工关键点为指导，以三级技术交底、操作规程和工序交接检验为确保，严格各施工工序控制和管理，对易产生问题或出现质量通病部位要加大技术投入和管理力度，严格遵守操作规程及施工工艺步骤。按要求配置施工机械和试验检测设备，提升施工机械化水平、质量检测水平和多种设备应用效率。 9、环境保护和文明施工9.1 环境保护和水土保持9.1.1 环境保护管理组织机构施工现场成立以工程处长为组长施工现场环境保护及水土保持领导小组。下设环境保护、水土保持工作办公室，设在工程处安全环境保护部，具体负责施工现场环境保护和水土保持工作，开工时编制严格环境保护计划书并报监理人同意后实施。环境保护管理组织机构见环境保护和水土保持组织机构图。环境保护和水土保持组织机构图9.1.2关键环境保护方法9.1.2.1水环境保护方法（1）生产废水处理混凝土拌和废水经处理后循环利用，实现废水全部回用或综合利用，确保不下河；含油废水处理达成污水综合排放标准第二类污染物最高许可排放浓度一级标准，即石油类为5mg/L以下，处理后回用或综合利用。机修产生废水经油水分离器将油和水分离，油直接回用或综合利用；废水经过管道送入沉淀池，投入絮凝剂，将废水中比重大于水石渣沉淀下来，进入反应池经过加药混合反应进入沉淀池将反应后比重大于水颗粒沉淀下来，然后进入调整池后能够均化水质和调整水量，水流入调整池內，由调整池流入清水池进行回用或综合利用；反应池及调整池内污泥泵经过污泥泵排入污泥干化池，定时将干化后污泥运至泥渣堆场。废弃泥浆由自卸汽车配专用铁皮箱运至废弃沙坑，确保现场和沿途不受污染。（2）生活污水处理对临时、短期或规模小、场地局限施工作业面，设置移动厕所，定时清运至临近施工生活区污水处理场站处理。对关键施工生活区，需设置污水处理及综合利用系统，确保生活污水关键污染物BOD5，CODcr处理目标达成污水综合排放标准一级排放标准，即分别达成20mg/L、1
