引坡挡墙模板施工方案

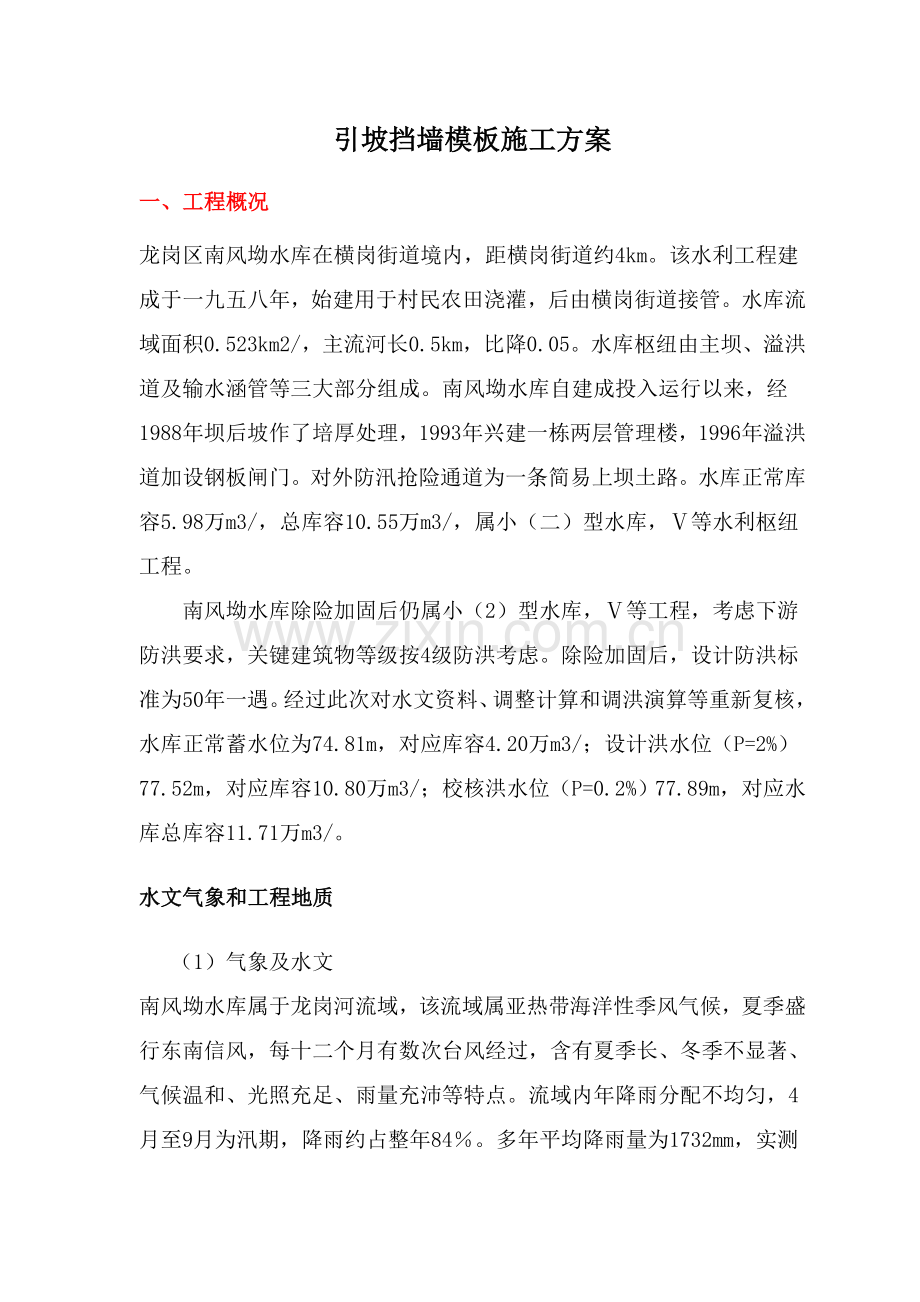

一、工程概况
龙岗区南风坳水库在横岗街道境内，距横岗街道约4km。该水利工程建成于一九五八年，始建用于村民农田浇灌，后由横岗街道接管。水库流域面积0.523km2/，主流河长0.5km，比降0.05。水库枢纽由主坝、溢洪道及输水涵管等三大部分组成。南风坳水库自建成投入运行以来，经1988年坝后坡作了培厚处理，1993年兴建一栋两层管理楼，1996年溢洪道加设钢板闸门。对外防汛抢险通道为一条简易上坝土路。水库正常库容5.98万m3/，总库容10.55万m3/，属小（二）型水库，Ⅴ等水利枢纽工程。
南风坳水库除险加固后仍属小（2）型水库，Ⅴ等工程，考虑下游防洪要求，关键建筑物等级按4级防洪考虑。除险加固后，设计防洪标准为50年一遇。经过此次对水文资料、调整计算和调洪演算等重新复核，水库正常蓄水位为74.81m，对应库容4.20万m3/；设计洪水位（P=2%）77.52m，对应库容10.80万m3/；校核洪水位（P=0.2%）77.89m，对应水库总库容11.71万m3/。
水文气象和工程地质
（1）气象及水文
南风坳水库属于龙岗河流域，该流域属亚热带海洋性季风气候，夏季盛行东南信风，每十二个月有数次台风经过，含有夏季长、冬季不显著、气候温和、光照充足、雨量充沛等特点。流域内年降雨分配不均匀，4月至9月为汛期，降雨约占整年84％。多年平均降雨量为1732mm，实测最大降雨量为2387mm；多年平均气温22℃，极端最高气温36.6℃，极端最低气温1.4℃。

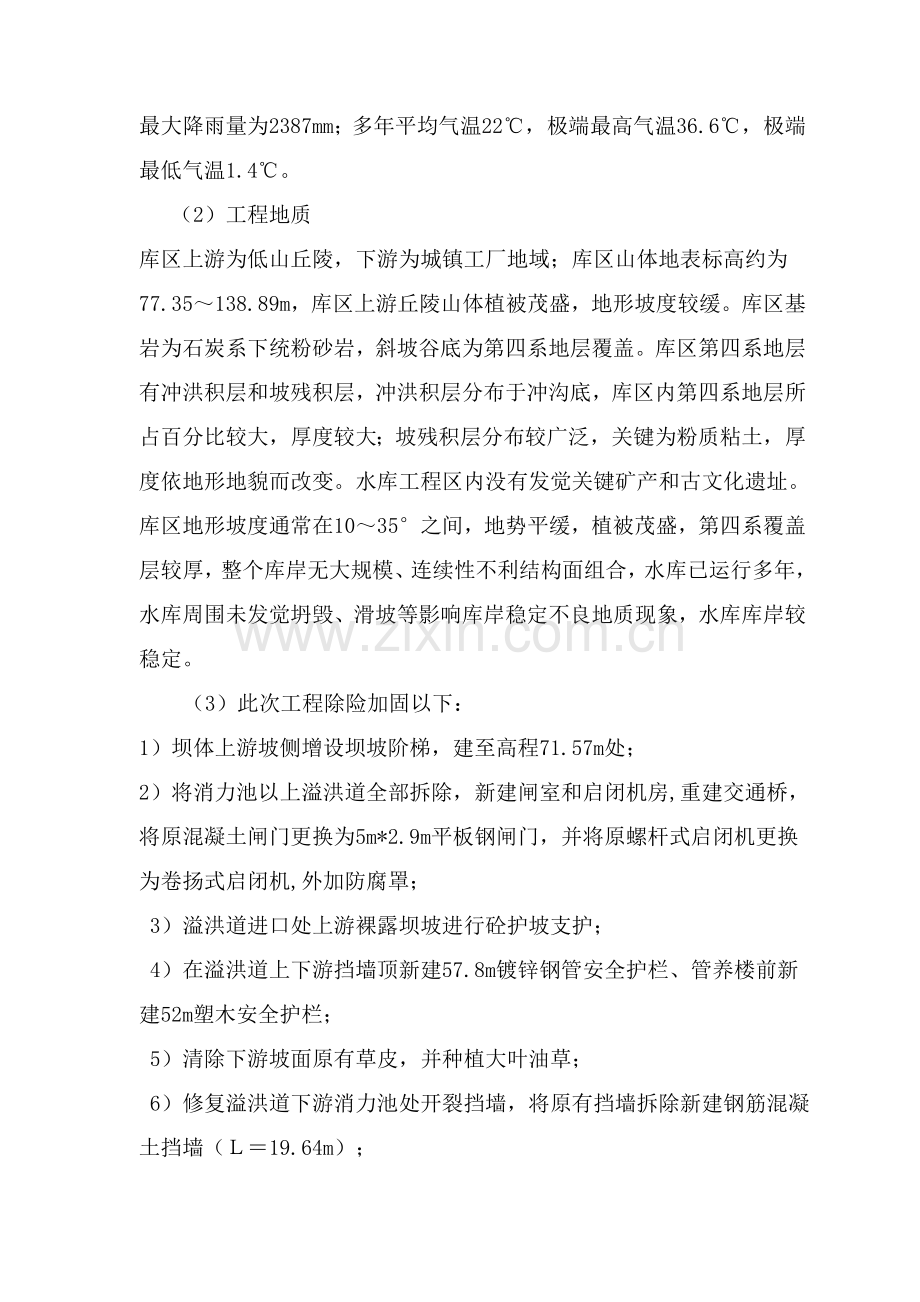

（2）工程地质
库区上游为低山丘陵，下游为城镇工厂地域；库区山体地表标高约为77.35～138.89m，库区上游丘陵山体植被茂盛，地形坡度较缓。库区基岩为石炭系下统粉砂岩，斜坡谷底为第四系地层覆盖。库区第四系地层有冲洪积层和坡残积层，冲洪积层分布于冲沟底，库区内第四系地层所占百分比较大，厚度较大；坡残积层分布较广泛，关键为粉质粘土，厚度依地形地貌而改变。水库工程区内没有发觉关键矿产和古文化遗址。库区地形坡度通常在10～35°之间，地势平缓，植被茂盛，第四系覆盖层较厚，整个库岸无大规模、连续性不利结构面组合，水库已运行多年，水库周围未发觉坍毁、滑坡等影响库岸稳定不良地质现象，水库库岸较稳定。
（3）此次工程除险加固以下：
1）坝体上游坡侧增设坝坡阶梯，建至高程71.57m处；
2）将消力池以上溢洪道全部拆除，新建闸室和启闭机房,重建交通桥，将原混凝土闸门更换为5m*2.9m平板钢闸门，并将原螺杆式启闭机更换为卷扬式启闭机,外加防腐罩；
3）溢洪道进口处上游裸露坝坡进行砼护坡支护；
4）在溢洪道上下游挡墙顶新建57.8m镀锌钢管安全护栏、管养楼前新建52m塑木安全护栏；
5）清除下游坡面原有草皮，并种植大叶油草；
6）修复溢洪道下游消力池处开裂挡墙，将原有挡墙拆除新建钢筋混凝土挡墙（Ｌ＝19.64m）；
二、编制依据
该部位结构施工图纸及相关资料；
《水电水利工程模板施工规范》(DL／T5110—)；
《建筑施工模板安全技术规程》 JGJ162-；
《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130—
《建筑施工安全检验标准》 JGJ59—99
《建筑施工高处作业安全技术规范》 JGJ80—91
三、模板选材
采取16mm厚木胶合板（1830×915），木方和钢管作楞，配套穿墙螺栓使用Ф16高强螺栓（上部2m范围采取φ12高强螺栓）。竖向内楞采取50×100 木方，水平外楞采取双钢管Ф48×3.5。加固经过在双钢管处打孔拉结穿墙螺栓。斜撑采取钢管Ф48×3.5。
四、关键材料

序号
名称
规格mm
备注
1
面板
1830×915×16

2
方木
50×100
5
钢管
φ48×3.5×6
6
扣件
十字扣
旋转扣
7
对拉螺栓
φ16
φ12（上部2m）
五、模板安装
墙板钢筋隐蔽工程验收完成、施工缝处理完成后准备模板安装。安装墙模前，要清除墙根部杂物，焊接或修整模板定位预埋件，做好测量放线工作，抹好模板下找平砂浆。
5.1、模板安装次序
模板定位→模板安装→垂直度调整→模板加固→验收
5.2、技术关键点
1）模板支设前将基底面清理洁净。不得有积水、杂物，并将施工缝表面冲净。为预防墙体模板根部接缝处出现漏浆"烂根"现象，墙模安装前，必需贴海绵条，做到平整、正确、粘结牢靠确保在浇筑时不漏浆。穿墙螺栓安装必需严格按要求进行加固，在墙体下部1/3范围必需使用双螺帽。
2）模板定位
当底板混凝土浇筑完成并含有一定强度（≥1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。依据轴线位置放出墙截面位置尺寸线、模板50控制线，方便于墙模板安装和校正。
首先引测结构尺寸控制线，并以该控制线为起点，引出墙控制线，用墨线弹出模板内线、边线和外侧控制线，施工前三线必需到位，方便于模板安装和校正。
3）模板安装加固
四面竖向内背楞采取50×100木方，间距225 mm，每个侧面两端方木和模板用圆钉固定，水平外楞采取钢管Ф48×3.5，间距450mm。加固经过背楞上打孔拉结穿墙螺栓，水平、竖向间距均为450mm，端头带圆塑料块限位片，方便拉杆端头处理。斜向支撑用钢管上中下三道进行间距600mm加固，以确保其稳定。挡墙下部1/3范围对拉螺栓两侧加双螺母
h=450mm b=225mm 对拉螺栓水平、竖向间距均为450mm
挡墙模板设计示意图
模板组装前要进行组装设计，板缝留设要一致，拉杆间距要在满足设计要求同时达成美观要求，严禁乱设。组装时严格根据模板配板设计图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装精度要求以下：
1）、两块模板之间拼缝 ≤1；
2）、相邻模板之间高低差 ≤2；
3）、模板平整度 ≤3；
4）、模板平面尺寸偏差 ±3；
模板搭设必需搭设脚手架，脚手架立柱必需落在有足够承载力地基上，立柱底端必需放置垫板或混凝土垫块，立杆纵横间距不得大于1200mm，步距不得大于1500mm，并严格按规范要求设置剪刀撑、顶杆、扫地杆、斜撑等，确保架体安全、稳固。
六、质量要求
必需符合规范《水电水利工程模板施工规范》(DL／T5110—)要求。
1）模板安装应满足下列要求：
模板接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水；模板和混凝土接触面应清理洁净并涂刷隔离剂；浇筑混凝土前，模板内杂物应清理洁净；
其偏差应符合下表要求；
模板安装许可偏差及检验方法
序号
项目
许可偏差值（mm）
检验方法
1
轴线位移
10
经纬仪
2
截面内尺寸
±10
尺量
3
垂直度
≤0.1％H且≯ 6
经纬仪或吊线、尺量
4
相邻两板表面高低差
2
尺量
5
表面平整度
3
靠尺、塞尺
6
顶面高程
﹢2
﹣5
水准仪
（2）模板垂直度控制
1）对模板垂直度严格控制，在模板安装就位前，必需对每一块模板线进行复测，无误后，方可安装模板。
2）模板拼装配合，施工员及质检员逐一检验模板垂直度，确保垂直度不超出5mm，平整度不超出2mm；
（3）模板变形控制
1）浇筑混凝土时配好照明，分层浇筑，层高控制在500mm以内，严防振捣不实或过振，使模板变形。
2）模板支立后，拉水平、竖向通线，确保混凝土浇筑时易观察模板变形、跑位；
4）浇筑前认真检验螺栓、顶撑及斜撑是否松动；
（4）模板拼缝、接头
模板拼缝、接头不密实时，用塑料密封条、海绵等堵塞；
（5）混凝土浇筑时，全部墙板全长、全高拉通线，边浇筑边校正墙板垂直度，每次浇筑时，均派专员专职检验模板，发觉问题立即处理。
（6）为提升模板周转、安装效率，事先按工程桩号位置、尺寸将模板编号，方便定位使用。拆除后模板按编号整理、堆放。安装操作人员应采取定段、定编号负责制。
七、其它注意事项
在模板工程施工过程上中，严格根据模板工程质量控制程序施工。同时严格实施“交底”制度、“三检”制度，操作前施工员对施工队伍书面形式技术交底。
（1）胶合板选统一规格，面板平整光洁、防水性能好。
（2）进场木方先压刨平直统一尺寸，并码放整齐，木方下口要垫平。
（3）模板配板后四边弹线刨平，以确保墙体阳角顺直。
（4）模板安装基层找平，并粘贴海绵条，模板下端和事先做好定位基准靠紧，以确保模板位置正确和预防模板底部漏浆。
（5）模板对拉螺栓孔平直相对，穿插螺栓不得斜拉硬顶。
（6）支柱所设水平撑和剪刀撑，按结构和整体稳定性部署。
八、模板拆除
墙模板在混凝土强度达成1.2MPa，能确保其表面及棱角不因拆除而损坏时方能拆除，模板拆除次序和安装模板次序相反，先拆外侧模板，再拆除内侧模板。拆墙模板时，首先拆下穿墙螺栓，再松开地脚螺栓，使模板向后倾斜和墙体脱开。不得在墙上撬模板，或用大锤砸模板，确保拆模时不晃动混凝土墙体。
九、安全、环境保护文明施工方法
1）、拆模时操作人员必需挂好、系好安全带。
2）、支模前必需搭好相关脚手架（见相关安全操作规程等）。
3）、在拆墙模前不准将脚手架拆除，用塔吊拆时和起重工配合；拆除模板前划定安全区域和安全通道，将非安全通道用钢管、安全网封闭，挂"严禁通行"安全标志，非操作人员不得在此区域，必需在铺好跳板操作架上操作。
4）、浇筑混凝土前必需检验支撑是否可靠、扣件是否松动。浇筑混凝土时必需由模板支设班组设专员看模，随时检验支撑是否变形、松动，并组织立即恢复。常常检验支设模板吊钩、斜支撑及平台连接处螺栓是否松动，发觉问题立即组织处理。
5）、木工机械必需严格使用倒顺开关和专用开关箱，一次线不得超出3m，外壳接保护零线，且绝缘良好。电锯和电刨必需接用漏电保护器，锯片不得有裂纹（使用前检验，使用中随时检验）；且电锯必需含有皮带防护罩、锯片防护罩、分料器和护手装置。使用木工多用机械时严禁电锯和电刨同时使用；使用木工机械严禁戴手套；长度小于50cm 或厚度大于锯片半径木料严禁使用电锯；两人操作时相互配合，不得硬拉硬拽；机械停用时断电加锁。
