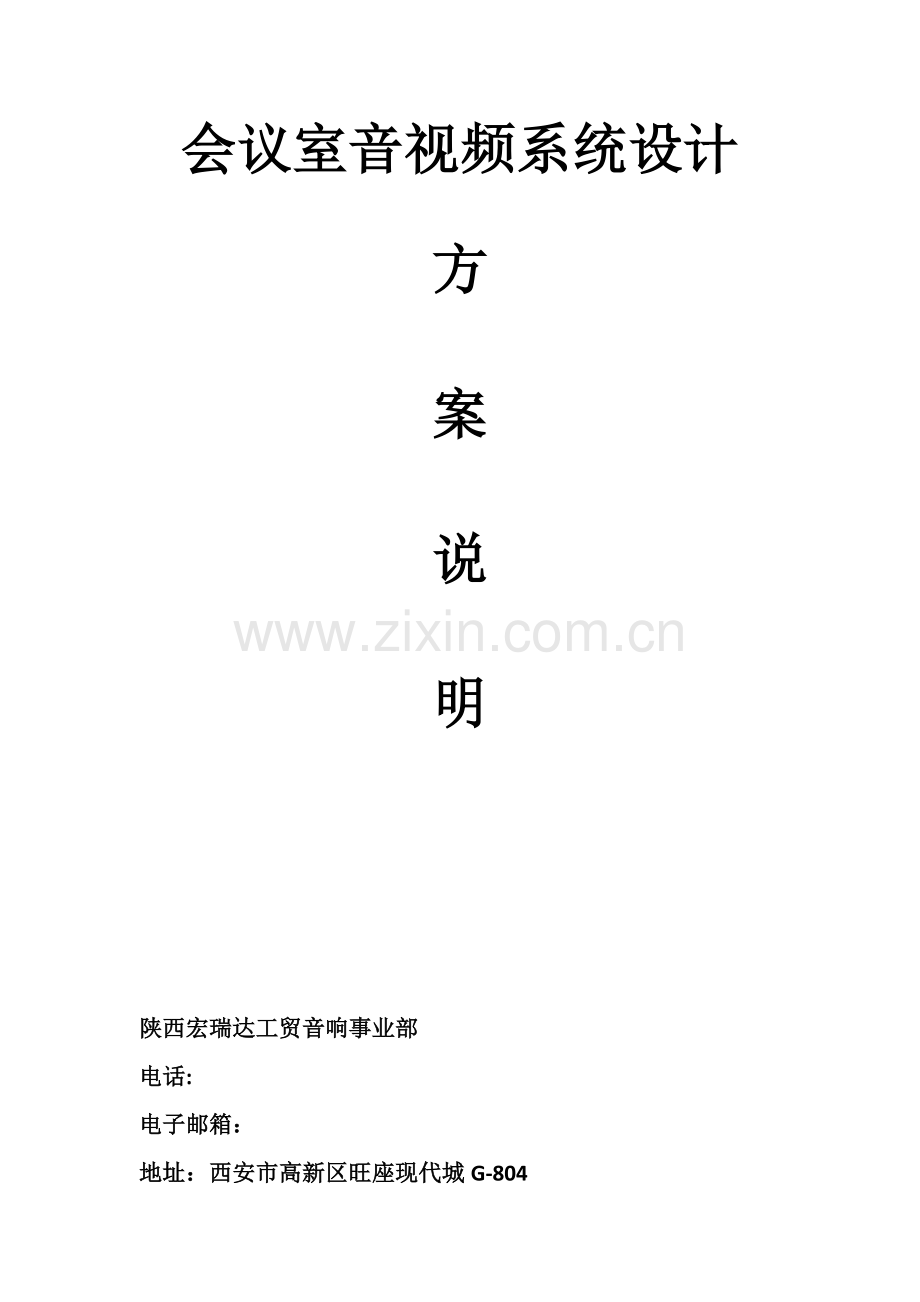

会议室音视频系统设计

方

案

说

明

陕西宏瑞达工贸音响事业部
电话:
电子邮箱：
地址：西安市高新区旺座现代城G-804

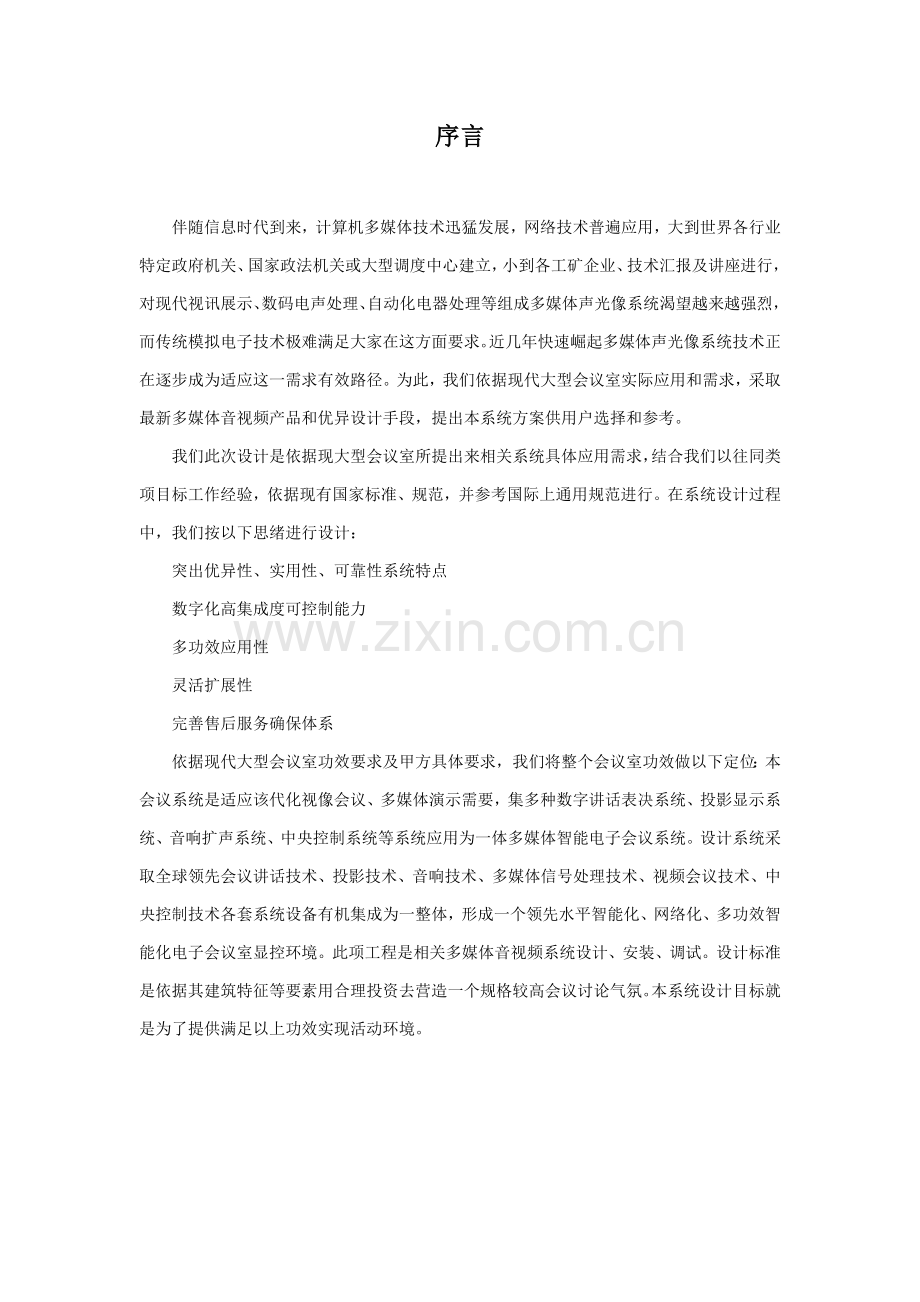

序言

伴随信息时代到来，计算机多媒体技术迅猛发展，网络技术普遍应用，大到世界各行业特定政府机关、国家政法机关或大型调度中心建立，小到各工矿企业、技术汇报及讲座进行，对现代视讯展示、数码电声处理、自动化电器处理等组成多媒体声光像系统渴望越来越强烈，而传统模拟电子技术极难满足大家在这方面要求。近几年快速崛起多媒体声光像系统技术正在逐步成为适应这一需求有效路径。为此，我们依据现代大型会议室实际应用和需求，采取最新多媒体音视频产品和优异设计手段，提出本系统方案供用户选择和参考。
我们此次设计是依据现大型会议室所提出来相关系统具体应用需求，结合我们以往同类项目标工作经验，依据现有国家标准、规范，并参考国际上通用规范进行。在系统设计过程中，我们按以下思绪进行设计：
突出优异性、实用性、可靠性系统特点
数字化高集成度可控制能力
多功效应用性
灵活扩展性
完善售后服务确保体系
依据现代大型会议室功效要求及甲方具体要求，我们将整个会议室功效做以下定位：本会议系统是适应该代化视像会议、多媒体演示需要，集多种数字讲话表决系统、投影显示系统、音响扩声系统、中央控制系统等系统应用为一体多媒体智能电子会议系统。设计系统采取全球领先会议讲话技术、投影技术、音响技术、多媒体信号处理技术、视频会议技术、中央控制技术各套系统设备有机集成为一整体，形成一个领先水平智能化、网络化、多功效智能化电子会议室显控环境。此项工程是相关多媒体音视频系统设计、安装、调试。设计标准是依据其建筑特征等要素用合理投资去营造一个规格较高会议讨论气氛。本系统设计目标就是为了提供满足以上功效实现活动环境。

第一章、方案选择设备清单及预算

第二章、系统方案设计

一、系统方案设计依据和设计思绪
大型会议室音视频系统方案设计关键思绪是：在会议室现有建筑条件下，经过合理场地部署、严谨灵活系统设计和最合理设备选配，确保会议高质量扩声、在会议室音视频系统均达成国家相关标准严格技术要求前提下尽可能降低投资，以最合理投入为用户提供最好聆听条件，达成资金投入少、设备档次高、系统技术性能完善目标，完美地表现出现代大型会议室视听效果。
² 突出优异性、实用性、可靠性系统特点
² 多功效应用性
² 极易伸张扩展性
² 完善售后服务确保体系
依据上述标准和甲方技术文件要求，我方进行了设备合理化配置、计算机辅助声学设计、计算机辅助制图，将本工程项目进行了最合理优化。设计包含计量单位均采取国际单位SI制。
设计所包含全部设备和材料，除专门要求外，均依据下列标准规范进行设计、制造、检验和试验。
中国国家行业标准：
GB4959-85《厅堂扩声特征测量方法》
WH01-93《扩声系统声学特征指标和测量方法》
GYJ25-86《厅堂扩声系统声学特征指标》
GBJ118-88《民用建筑隔声设计规范》
GB/T15381-94《会议系统及其音频性能要求》
GB/T4959《厅堂扩声特征测量方法》
GBJ232-92《电气装置安装工程施工及验收规范》
JGJ/T16-96《民用建筑电气设计规范》
GB14197-93《声系统设备互连优选配接值》
GBJ76-84《厅堂混响时间测量规范》
GB/T14476-93《客观评价厅堂语言可懂度RASTI法》
GB16-89《声频设备通常术语和计算方法》
和其它现行国家和行业一级语言和音乐标准及规范，招标技术要求，招标设计相关图纸和材料表。
二、设计指标
为了使设计目标含有可“度量性”，以原广电部GYJ25-86《厅堂扩声系统声学特征指标》我们认为所确定设计指标，应该为本厅扩声系统设计将选择国家《语言音乐兼用一级声学特征指标》
GYJ25-86厅堂扩声系统声学特征指标

最大声压级（空场稳态、准峰值）
传输频率特征
传声增益
声场不均匀度
总噪声级
音 乐扩声系统
一级
100-6300 Hz
平均≥103 dB
100-6300 Hz ≤±4dB
100-6300 Hz
≥-4dB（戏曲）≥-8 dB（音乐）
100Hz≤10 dB
1000Hz-6300 Hz ≤8 dB
≤NR 25
二级
125-4000 Hz
平均≥98 dB
125-4000 Hz
≤±4 dB
125-4000 Hz
平均≥-8 dB
1000-4000 Hz
≤8 dB
≤NR 30
语言音乐兼用
一级
125-4000 Hz
平均≥98 dB
125-4000 Hz
≤±4 dB
125-4000 Hz
平均≥-8 dB
1000-4000 Hz
≤8 dB
≤NR 30
二级
2105-4000 Hz
平均≥93 dB
2105-4000 Hz
+4 dB、-6 dB
2105-4000 Hz
平均≥-12 dB
1000-4000 Hz
≤10 dB
≤NR 30
语言扩声系统
一级
2105-4000 Hz
平均≥90 dB
2105-4000 Hz
+4 dB、-6 dB
2105-4000 Hz
平均≥-12 dB
1000-4000 Hz
≤8 dB
≤NR 30
二级
2105-4000 Hz
平均≥85 dB
2105-4000 Hz +4 dB -10 dB
2105-4000 Hz
平均≥-14 dB
1000-4000 Hz
≤10 dB
≤NR 25
足够声压级
伴随现代录音技术发展和大家听觉鉴赏水平提升，要求系统有足够动态余量，以适应不失真还原大动态音频信号。设计所选择扬声器功率大，灵敏度高，和之相匹配功率放大器含有足够功率贮备。经计算完工后会议室内声压级应该完全能够达成国家一级厅堂指标要求。
良好声场均匀度
设计中所选扬声器显然是依据观众区具体位置和面积，组成“点”声源阵列，有效降低阵列梳状滤波效应，所选择扬声器全部是恒指向扬声器，有利于语言清楚度提升，观众区全部处于扬声器覆盖范围内，能够预见声场均匀度是良好，而经过计算机模拟运算结果也可证实这一点。
平滑传输频率特征
系统中对每路扬声器全部进行参量均衡调整，使其在指向性控制范围内各频率声束宽度改变很小，没有过激点和陷波点，而且在扩声系统中，每路扬声器全部连接有一台房间均衡器（在数字音视频处理系统中），能提供足够手段改善观众厅和荧幕区耦合空间声场对传输频率特征影响，确保系统传输频率特征平滑。
良好传声增益
系统中扬声器部署合理，观众区均在主扩声扬声器覆盖范围，所选择扬声器采取恒定指向号角，－6dB角外声能衰减快速；所以，系统传声增益要达成设计目标是有保障。
低系统噪声
系统噪声产生及引入，关键跟设备档次和系统配接方法相关。显而易见,在设计中所选设备均采取了噪声较低优质产品，系统采取星型接地，所以，若工程做得好,实现指标中所要求噪声指标也是可得到确保。
系统适应性强，方便扩展
经过对设备体系分析,我们认为在设计过程中除对上述客观可测量指标进行关键考虑外，还可从使用角度出发，放宽系统适应性，除能够满足会议扩声要求外，它也能够满足多媒体音乐播放要求，整个系统有效重放频率宽度为35Hz—18kHz，系统设备，全部保留有足够扩展空间。
可靠性高、技术成熟
系统在设计中，在扬声器最大声压级、功放功率贮备、扬声器保护、音频处理器处理能力等步骤引入冗余备份设计理念，功放和扬声器单元设计处于最好匹配状态，这种系统整体处理方案，除对音质高保真重放有利外，另一个关键优势就是大大提升了设备可靠性。系统操作管理方便
三、系统设计标准
扩声系统关键以语言扩声为目标，音乐重放扩声为目标，会议扩声为目标。系统设计上要满足室内观众席处要有适合响度、均匀度、清楚度和丰满度，不得出现回声、颤动回声和声聚焦等影响音质缺点。另外还要满足会议扩声时丰满度、明亮度及方向感声。
优异型标准——采取系统结构应该是优异、开放体系结构，和系统使用当中科学性。
实用性标准——能够最大程度满足实际工作要求，把满足用户业务管理作为第一要素进行考虑，采取集中管理控制模式。根据实际需要来设计对应系统，在满足功效要求和技术指标要求基础上尽可能简化设计，坚持实用化，充足满足用户需要。
可扩充性、可维护性标准——要为系统以后升级预留空间，系统维护是整个系统生命周期中所占百分比最大，要充足考虑结构设计合理、规范对系统维护能够在很短时间内完成。工程应有良好整体视听效果，合适风格和气派，全部产品应选择中国外正规厂家生产，并附有产品合格证书。
经济型标准——在确保系统优异、可靠和高性能价格比前提下，经过优化设计达成最经济性目标。
高可靠性――采取系统集成设计方法，选择成熟可靠、性能稳定设备和配件，系统关键部分采取冗余设计，含有一定容错能力及抗干扰能力，在设备选型、材料采购、施工方案中处理了防静电问题，满足了用户可靠性要求。
易操作、易管理标准――提供良好操作界面，方便用户操作，提升系统自动化管理能力，降低劳动强度。
四、相关计算参数
引用相关声学计算资料
1.已知声波信号频率f＝50Hz，其周期为0.02s。
2.已知声波信号频率f＝50Hz，其波长为6.8m。
3.已知声波信号波长为0.34m，其频率为1KHz。
4.已知声波信号波长为0.34m，其周期为0.001s。
5.某功率放大器输入100mw时输出10w，其功率增益是20分贝。
6.某电流放大器，输入20mA时输出200mA，其电流增益是20分贝。
7.某分频器特征为－6dB/oct表示每倍频程衰减6分贝。
8.某滤波器特征为－6dB/oct表示每十倍频程衰减6分贝。
9.放大器输出功率计算式等于（输出电压）平方/负载阻抗。
10.放大器信号噪声比计算式等于20lg（输出信号电压/噪声电压）。
11.放大器接8Ω负载时测出输出电压为8v，此时放大器输出功率为8w。
12.语音和音乐兼用厅堂扩声系统2级技术指标要求0.125～4KHz传声增益为≥－12dB。
13.要求距扬声器16m处直达声扬声压为84dB，在距离扬声器1m处声扬声压级是108分贝。
14.声速C＝340m/s，声波波长λ＝0.034m，声频f＝10KHz。
15.声速C＝340m/s，声波波长λ＝0.068m，声频f＝5KHz。
引用计算公式：
直达声压级计算公式：
Lρ=SPL+10logW-20logr
主扩声系统必需声增益（NAG）计算：
NAG（dB）=20logD0－20log EAD
主扩声系统应用声增益（PAG）计算公式：
PAG（dB）=20 log D0 ＋20 log D1 －20 log D2 －20 log Ds－10 log NOM －FSM
输入电功率计算公式：
EPR=10X 其中：X＝〔 SPL＋3dB＋（ΔD2－Δref dist）－（LSENSI参考距离处）〕/10〕
临界距离（即混响半径）Dc计算公式：
Dc（m）= K √ （Q·V）/ T60〕
在%A Lcons语言可懂度相关计算：
%A Lcons ＝ 200·D22·T260/V·Q
心理学中人耳听声曲线图

五、扩声系统设备选配
因为电子技术发展，声系统中电子设备频率响应和相位响应上处理已达成很高水平，影响扩声系统还原性能关键瓶颈是换能器失真，所以扬声器选择是决定扩声系统品质最关键原因。本设计场所是高级会议中心，在扬声器选择上既要确保声音还原性能，也要考虑其在国际文化交流中品牌美誉度和认同度。
我们在扬声器选择时，结合采取扩声形式，依据扬声器客观指标（频响，指向特征、功率等），和国际上业界对各品牌扬声器主观评价，最终选择由三基企业亿达音响和德国KS-Vertrieb G.B.R.企业合作开发推广β3（贝塔斯瑞）专业音响产品作为本会议室扩声扬声器。
会议室约880平米 其中观众席750平米，主席台130平米.考虑到会议室较大本会议室扩声采取主扩加辅助方法即：主席台两侧及中间各吊挂安装1只12寸高声压同轴会议全频音箱作为主扩声音箱，同时起拉声相作用，以达成视听一致效果，和免去中间观众区声压空洞等；观众席两侧壁挂安装8只8寸高声压同轴会议全频音箱起到辅助扩声作用以保障会场每处声压均匀分布。主席台扩声采取2只8寸有源高声压同轴会议全频音箱满足主席台扩声需求。
六、讲话系统设备选配
讲话系统采取数字手拉手方法:以革命性数字技术替换了传统会议模式。以其数字化性能加上操作方便软件控制，满足现代会议一切管理需求。本会议室一共48个讲话席位，1个演讲席位，所以采取1台数字会议主机、1台表决模块来满足讲话单元供电和控制，1只主席单元47只代表单元满足48个讲话席位讲话，3只演讲话筒满足演讲台演讲需求，2台云台摄像机、1台硬盘录像采集器来满足会议音视频采集。以上设备完成了包含音频会议系统、投票表决系统、IC卡签到系统及视像跟踪系统，配置完善管理软件，既能够简化会场设备，又能够随意扩充功效，是一套集多个功效于一体会议设备，同时也节省了工程经费。它是利用简单系统处理和数字信号传送，不管是对小型会议还是数千人多语种大型国际性会议全部能管理得得心应手、轻松自如。
功效强大：包含有讲话管理、电子报到、电子表决、互发信息、阅读信息等。
线路简单：采取手拉手联线方法，布线简单，连接快捷。在人大会议或移动应用中更能表现这种优势。
扩展轻易：只要不超出主机要求，能够经过手拉手方法扩展，能够轻易扩展成几十
甚至几百位会议讨论系统。
管理功效完善：因为话筒较多，电子会议系统统场会配有完善话筒管理和表决管理功效。
为了实现摄像跟踪，配置自带摄像跟踪模块数字会议主机，经过摄像跟踪软件调试，对摄象机进行控制，达成摄像跟踪效果。
七、显示系统设备选配
追求亮丽超大画面、纯真色彩、高分辨率显示效果，一向是大家对视觉感受一个潜在要求。大到指挥监控中心、网管中心建立，小到视频会议、学术汇报、技术讲座和多功效会议进行，对大画面、多色彩、高亮度、高分辨率显示效果渴望越来越强烈，而传统电视墙、投影拼接屏和箱体拼接墙等极难满足大家在这方面要求。专业大屏幕投影系统就是采取多个投影系统组合而成多通道显示系统，它比一般标准投影系统含有更大显示尺寸、更宽视野、更多显示内容、更高显示分辨率和更具冲击力和沉醉感视觉效果。
专业大屏幕系统以前通常见于虚拟仿真、系统控制和科学研究，最近开始向展览展示、工业设计、教育培训、会议中心等专业领域发展，快速崛起数字化边缘融合大屏幕拼接投影显示技术，已经逐步成为适应这一需求最有效路径。大屏幕投影显示系统是会议室关键组成部分，此系统是一个2通道大屏幕投影显示系统。
系统采取2台高亮度、高分辨率高清投影机作为投影系统亮度达成7200流明，使用1台高品质2通道视频融合器对投影系统进行融合，幕布采取HGS背投屏幕，是一款含有高增益极高对比度和黑色度独特屏幕。此屏幕专为会议室,控制室和多屏幕应用而设计，可提供极佳垂直和水平观视角度。配以功效强大投影机，HGS是需要有效抵御周围光线并提供平滑、一致图像显示应用理想选择。该幕可精细地表现图像，使投影图像看上去更像是鲜明海报。

第三章、系统选择设备品牌概述

一、扩声设备品牌概述
本项目我们采取世界级音响品牌 β３贝塔斯瑞 作为扩声系统、β３贝塔斯瑞专业音响系统产品关键技术和设计由ELDER AUDIO 和欧美多家专业音响企业合作共同完成，并严格根据AES及欧洲IEC音响产品标准制造，保持了欧美工业产品一贯严谨、可靠和高技术含量品质、β３贝塔斯瑞 专业音响系统含有多个不一样系列产品，能够提供对大型剧场、剧院、大型演出演艺场所、体育场馆、高级娱乐场所、专业电影院、商业音乐广播、会议厅、学校、会展中心等各类公共场所扩声领域完整产品处理方案。β３贝塔斯瑞专业音箱产品多年来， 已成功应用在全球范围内很多国家和地域专业扩声场所在中国也拥有着相当数量用户群体，产品品质和良好售前、售中和售后服务体系得到广泛市场验证。多年来，三基音响企业深入加强世界专业音响领域内优异技术和材料研究和应用，努力争取带给使用者更为优异和完善领先产品。
1、相关质量
在三基音响企业，质量表现在以人为本研发、质量贯穿于高标准制程、质量落实在完善检测手段。三基音响企业全球聘用行业精英借助专业化设备技术连续开发高品质产品，引进国外音响制造专用数控设备和优异材料精工制造，严格规范完善实施品控步骤。

三基音响企业一直把质量作为推进企业连续健康快速发展关键动力保障，前后经过了 ISO9001国际质量管理体系认证、CE 认证、UL 安全认证、CCC 认证 。
早在1999 年，三基音响企业凭着优异企业硬件、软件、过程服务和优异而严格产品质量管理率先经过了全世界独具权威性 ISO9001国际质量管理体系认证，取得了在国际市场畅行绿卡。
三基音响企业经过对应合格评定程序，取得了产品进入欧共体市场销售通行证—— CE 认证证书。CE 认证是对进入欧共体市场、符合相关健康、卫生、安全、环境保护和消费者保护等法律产品认证。
三基音响企业产品又顺利经过中国强制性认证—— CCC 认证。 CCC认证即中国国家强制性认证，是国家主管部门，为保护消费者人身安全、保护动植物生命安全，保护环境、保护国家安全、依据相关法律法规实施一个对产品是否符合国家强制标准、技术规则合格评定认证。
三基音响企业产品取得了UL安全认证，打通了进入美国加拿大市场通道。 UL 安全认证是产品进入美国、加拿大等市场权威认证，是对多种材料、装置、产品、设备、建筑等对生命、财产有没有危害和危害程度进行测试。
三基产品所取得一系列认证只是产品质量资质第三方认可。然而，连续规范和连续改善才是三基产品得骤然提升根本所在。

我们质量目标：出厂合格率100% ；制程合格率100% ；用户满意度100% 。
全部出厂产品，我将进行以下试验检测：

FQY 盐雾腐蚀试验
试验目标：验证产品抗腐蚀能力
试验手段— 模拟腐蚀环境对产品进行试验，确保产品经得起恶劣环境防腐蚀考验。

恒温恒湿试验
试验目标：验证产品在各类恶劣环境条件下是否能正常工作。
试验手段—模拟多种气候条件对产品进行试验，以验证其在高温、低温、高温高湿、高低温循环改变等条件下产品是否有性能、效果、功效异常

在线 DAAS全测试验
试验目标：控制产品质一致性
试验手段—出厂产品必需在线经过“DAAS — L” 数字音频分析系统检测 ，进行 频率响应、相位响应、阻抗、谐波失真、 Thiele Small 等 关键参数全检测试， 确保参数和设计要求相符合。

长久功率负荷试验
试验目标：验证产品可靠性
试验手段—功放老化试验： 符合 IEC268 — 1 要求老化试验，总电力负荷容量 200KVA ，使检测产品在额定功率下连续工作，严格按设计要求进行老化测试。

单元寿命试验
试验目标：验证产品可靠性
试验手段—连续 100 小时满负荷工作，经过可调有源滤波器、噪声信号发生器、功率放大器等仪器检测，对单元性能进行极为严厉试验。 在额定功率状态下连续工作一百小时，产品不能出现任何异常损坏情况。

跌落振动试验
试验目标：验证产品包装可靠性及抗外力破坏能力。
试验手段—试依国家标准标准对产品包装在指定高度条件下，将包装底面、侧面、边角及边角相邻三个棱面作自由落地试验。

吊挂试验
试验目标：验证有吊挂功效产品，吊挂安全性。
试验手段—依设计吊挂能力四倍以上受力进行外加拉力试验。

2、相关团体

在三基研发团体中有这么一群特殊人，她们来自德国、以色列、澳大利亚等国家，是三基以反聘形式聘用全职或兼职设计顾问、工程师。她们在三基和中国工程师们一起工作，一起设计产品、一起处理难题、一起论证方案、一起评定样品。从产品设计到从产品应用技术研究、系统化设计、安装应用调试，到用户技术培训，她们全部会严谨认真地完成每一个细节和步骤。

在这个团体里，有精于计算机模拟计算顶尖分析工程师，有数位技术先驱，还有实战经验相当丰富资深工程师。
其中，来自以色列Dror Harel先生，拥有37年音箱及功放设计经验，Dror Harel在以色列涉猎多个领域，从核工业到微电子、医疗技术等多个行业全部有丰富技术文件和学术结果； 来自澳大利亚工程师Rodger Rapsey更是参与过悉尼、雅典、北京奥运会音箱设计安装和调试运行，有着极其丰富大型工程经验。
早在，三基企业就和德国企业签定技术合作协议，寻求技术上突破，在技术合作模式下看到曙光三基在再一次大动作，斥巨款从海外返聘教授组建国际研发团体，在研发技术、应用技术等各方面武装自己。
今天，三基拥有集专业性、严谨性、多面性优势于一体国际研发团体，并成为其独具优势市场竞争资源，这支团体也是三基得以快速发展有力保障之一，更是技术资源无国界理念在专业音响领域一个缩影。
国际研发团体：

Dror Harel (Israel):Audio is almost an art.
拥有电子工程学及声学双学位。36年音箱及功放设计经验, 期间为大堂、录音室、Disco、剧院及大型场馆设计并安装过很多音响系统。担任三基企业长久音响顾问。

Rodger Rapsey (Australia):Listen - Believe your ears.
拥有超出20年音响经验，曾创建澳大利亚 The PA people 企业，曾参与悉尼、雅典、北京奥运会音响设计安装和试运行。

Mark Chmelik (Germany):you need your ears to reach the goal of perfect sound.
毕业于慕尼黑应用科技大学主修物理工程学；从事音箱设计工作5年，参与过众多欧洲大型音响工程项目标设计和施工。开始担任三基企业音箱开发技术顾问。

Ing.Norbert Gruber(Austria):Creating the perfect sound needs a long experience and a professional manufacturer.
拥有超出30年音响经验。取得核子物理应用科学学位。曾设计了众多数字和模拟产品，她知识和经验已延伸至DSP和嵌入式处理、A/D和D/A音箱设计和音响DSP界面。

Danny Olesh (Australia):Different working experience has given me a vast knowledge of the industry and in particular the ability to bring together technologies to achieve new cutting edge products in the professional audio indsuty.
从一位演出者、电子工程师、演出制作人、音响工程师到管理零售和分销渠道，还包含设计硬件和编写软件。
二、讲话系统设备品牌概述
深圳市达威思智能科技专门从事现代会议系统设备研发、设计、生产和世界范围销售，是全球领先现代会议系统设备研发制造厂商。 深圳市达威思智能科技成立以来一直坚持自主创新，拥有会议系统全部关键技术和自主知识产权，以“FionTu”方图进行产品推广，无鹅颈阵列会议系统中国开创者。现在FionTu旗下已拥有10余个系列、200多个品种会议系统及相关产品。达威思在全数字会议系统、无鹅颈阵列会议系统、无线会议系统、同声传译系统、大型表决系统等多个领域居国际领先水平 ，是全球少数几家拥有会议系统高端关键技术和产品，并能提供从小型会议讨论到大型国际会议全系列会议系统处理方案..
三、投影系统设备品牌概述
夏普历史是从创始人早川德次先生19在东京创建金属加工业开始。19早川先生发明了名为“Ever-Ready Sharp Pencil”金属活芯铅笔，这在当年可谓风靡一时。这就是现在夏普企业名称及商标由来。以后，夏普相继开发出日本首台矿石收音机、黑白电视机和世界首台全晶体管电子计算器等产品，逐步发展成为生产家电产品、通信设备、还有太阳能电池及液晶面板、LED、LSI 等电子元器件综合型电子厂商，明年企业将迎来创业100周年。
夏普自创业以来，一直以经过开发独有技术，开创独一无二而独具特色商品，发明新市场需求为社会发展作贡献作为发展目标。而且，为迎接创业100周年，企业提出了企业蓝图“Eco-Positive企业”，并设定了两大事业蓝图：其一是：“经过以节能·创能商品为关键环境·健康事业为世界作贡献”、其二是“经过独一无二液晶显示器为无处不在社会作贡献”。 在中国，夏普描绘着长远宏伟蓝图，一边和时俱进发展着事业，夏普在中国正式开始设置工厂时方针是：（1）集中投资区域；（2）1家工厂多品种生产模式；（3）率优异驻开发区内发展。依据这三个方针，夏普1992年率先在上海市浦东新区直接投资设置了第1家生产据点，以后相继在上海市及江苏省常熟市、无锡市、南京市设置了生产据点。12月，中国依据12月加入WTO时协定，对商业领域引进外资实施了对外开放，中国经济导向从出口主导转向了扩大内需。受此推进，夏普于设置了面向中国中国销售夏普商贸（中国）（SESC）。另外，为了响应中国政府提倡建设“创新型社会”政策，于底至初，在上海、南京两地又设置了研发中心，而为了负担快速扩大中国事业总部职能，又于10月在北京设置了地域总部夏普（中国）投资（SCIC）。
现在，夏普在中国已拥有1家地域总部、6家生产基地、5家销售企业、2家研发中心，包含出口在内中国总事业规模达成约700亿元，正式职员约9千人。对于夏普来说，在中国事业已经占据了很关键地位。
以后，将在中国地域总部SCIC领导下，在中国中国构筑集产品设计、生产、销售、售后服务、人才培养为一体完结型事业体制，并主动致力于在中国技术开发工作，以实现两大事业蓝图。

第四章、系统选择设备具体参数

一、扩声系统
主扩音响β3贝塔斯瑞S1200N

特征&优势：

◇号角指向角水平60°，垂直60°
◇一只12项寸低频驱动单元，一只12英寸中频+1.75英寸同轴驱动单元
◇采取同音轴结构设计，低音和高音能够共用一个号角
◇箱体采取高强度塑胶气辅模具制作，内部加强处理，表面蚀纹
◇电脑优化模拟设计取得良好频响和相位特征及优异听感
◇紧凑型箱体设计，较小箱体即可取得大
声压；采取轻型材料，以更大范围适应音箱吊点对承重要求
◇可适应复杂环境中远距离扩声要求

产品尺寸图：

规格&参数：
系统类型
无源工程塑胶音箱
系统组成
HF/MF:1×1.75"1×12″同轴
LF:1×12″低频驱动单元
频率响应(-3dB)
              (-10dB)
45Hz-20kHz
40Hz-20kHz
灵敏度(1m/1W)
102dB
最大声压级(1M)
131dB/137dB(峰值)
额定功率
800W
音乐功率
1600W
峰值功率:
3200W
额定阻抗
4Ω
直流电阻:
3.6Ω
指向性(H×V):
60° ×60°
分频点:
2.2kHz
箱体
方形箱，工程塑胶
安装
6×ф8，固定支撑座
连接器
2×NL4/防水引线
标配件
2×返听支撑座
选配件
无

净尺寸(W×D×H)
416×721×423mm
包装尺寸(W×D×H)
485×792×485mm
净重
23kg
毛重
27kg
补声音响β3贝塔斯瑞S800

特征&优势：

◇因为采取了同轴单元，整箱体积很紧凑， 小巧
◇扬声器振膜采取特殊材料喷涂处理，改善扬 声器分割振动带来失真
◇所使用同轴单元是我厂最新研发独有一体式同轴钕铁硼单元，该单元中低音部分和高音部分只使用了一个磁路系统，有效处理了中低音部分和高音部分在3D空间X 轴、Y轴、Z轴相位误差问题
◇三明治式音圈结构和线性对称磁路，加上铝质短路环深入降低扬声器总谐波失真
◇标准型号S800N带有吊装点，能够悬挂吊装使用
产品尺寸图：

规格&参数：
系统类型
无源工程塑胶音箱
单元组成
HF/MF:1×1.3"+1×8″同轴
LF: 1×8"低频驱动单元
频率响应(-3dB)
               (-10dB)
80Hz-18kHz
70Hz-20kHz
灵敏度(1m/1W)
95dB
最大声压级(1M)
120dB/126dB(峰值)
额定功率
300W
音乐功率
600W
峰值功率
1200W
额定阻抗
4Ω
指向性(H×V)
90 °×90°
分频点
1.9kHz
箱体
方形箱，工程塑胶
安装
2×M8，ф35固定支撑座
连接器
2×NL4
标配件
无
选配件
S800专用吊架，ф35支架
音箱尺寸(W×D×H)
265×480×292mm
包装尺寸(W×D×H)
353×550×325mm
净重
10kg
毛重
13kg

反听音响 监听音箱β3贝塔斯瑞MU800a

产品特点：

◇ 二分频8英寸低频驱动单元和1.4英寸(Φ34mm)压缩驱动单元组成同轴倒相式全频音箱。
◇ 指向性90°×90°，频率控制至1kHz。
◇ 1路输入2种信号输入插座，带有输出信号功效
◇内置1路140W/40ms，无均衡网路大功率功放组件
◇ 特为多功效厅类固定安装场所量身定做，配合MU12B使用。
◇ 适适用于中型会议室，多功效厅，教堂，礼堂 和通常小型演出场所。
产品尺寸图：

规格&参数：
系统类型
系统组成
有源烤漆木质全频音箱
HF:1×1.4"
LF:1×8"同轴
频率响应(±3dB)
80Hz-20kHz
最大声压级
116dB/122dB(峰值)
指向性
90°×90°
阻抗
8Ω
功率(RMS)
140W
输入类型
1路平衡输入（2种插座形式6.35/XLR）
连接器
6.35和卡侬母输入和信号并接卡侬公输出
输入阻抗(线路）
20kΩ平衡输入
THD+N
<0.1%@+0 dBV
接线
脚1：接地；脚2：信号+； 脚3：信号-
输入源电动势
0 dBV (1 V rms, 1.4 V peak)线路100Hz
功放类型号
H类
失真限制输出功率
140W（不带压限@THD0.5%）
瞬态功率(40ms)
200W
散热方法
驱动器强制风冷
电源线
PowerCon、国家标准三扁插
电压选择
110V/220V 2种 开关切换
安全电压范围
220V±10% AC;（在220V状态下）
电源消耗功率（静态）
11W
电源消耗功率（动态）
180W
结构
15mm ,层压板
安装/吊挂
5×M8 专用吊装点
标配件
无
选配件
通用音箱吊架
净尺寸(W×H×D)
280×380×262mm
包装尺寸 (W×H×D)
340×460×320mm
净重
9.5kg
总重
10.5kg

专业调音台YAMAHA MG166CX

技术参数：
16输入通道，8单声道，4立体声
10个高性能话筒放大器带幻象电源开关
通道内置通道压缩器
全部话筒输入均配置三段式通道均衡器和HPF
7母线（3辅助、4编组）
内置SPX效果器
极佳手感60mm推子和发光ON/OFF开关
轻巧耐用机身设计，净重5.5kg

数字反馈抑制器marani DFP225

DFP225是一个专业数字反馈抑制器,在动态波段扫描基础上推行反馈检测,自动布局高正确度陷波来给高端音乐利用,或基于全段正确移频来给给高端声音利用.DFP225是一个强有力数字反馈抑制检测机器,能用在双通道,立声体和单声道模式.DFP225细致严谨设计在喇叭和打开麦克风之间所发生反馈问题时,保护音频系统.陷波模式:能够设置该系统来自动检测或能够依据用户设置来手动配置.反馈系统分析在信号路径上全部频率,判定Larsen效果原因,然后经过实施高达25个实时有–45dB衰减高正确陷波来消除它.能够逐步调整该系统,依据情况要求,它许可用户改变DFP225给音频反馈灵敏度.移频模式:在这个模式里,输入信号是频移是为了避免声音在喇叭放出以后,相等频段在空间反射累主动大增益所产生问题.这个措施是为了避免反馈发生,而不是发生以后才去消除它.原因这个方法能够修改频率,来改变全段信号原来音调,提议利用于人声处理,但也应用用于音乐处理,移频实际上是很小,范围从1 到4.5 Hz,成百分比地分布在全段上,因为在谐波中没有改变原来百分比.用户能够能够经过移频控制来选择移频数量.DFP225 有20个记忆,4个工厂预设和16个用户记忆预设.
数字均衡器器marani DGP-230A

DGP-230A 产品介绍
DGP230A是一个专业数字参数/图表均衡器，它含有30段立体声均衡，每个通道有30个参数或高正确度雪弗滤波器。DGP230A是一台强大功效数字专业均衡器，还提供了高达24dB/Oct高通/低通滤波器，延时和RMS压限/限幅来改善声音改变可能性。DGP230A有20个记忆，4个工厂预设和16个用户记忆。
 DGP230A功效
2x30段参数Bell或雪弗滤波器，每个滤波器全部能够像Bell或雪弗那样选择滤波方法，每个通道有高达24dB/Oct高通/低通滤波器，每个通道有RMS压限/限幅，每个输出通道有独立通道增益，相位控制，延时和静音。

配套专业功放β3贝塔斯瑞 TA2.1600

TA2.1600专业功率放大器系列采取特殊电路设计，重视产品在长久连续满功率使用条件下稳定性，因PCB板关键部件加工采取SMT技术制造，且经过计算机模拟仿真系统设计电路布局，使功率放大器有着超出108dB信噪比，为满足β3Ⅱ音箱系列应用要求，含有能长久工作于2Ω负载大功率机型，而且TA系列产品阻尼系数高达600以上，音色坚固富有弹性。

特征&优势：

◇功率强劲,驱动能力极强；
◇采取了优化散热器结构和高品质散热风扇，使得长时间大功率工作得到了可靠确保；
◇交互控制功效，风扇随机内温度改变而自动加速，当配接负载阻抗过低或温度过高时，机器会调整供电，降低电源内阻，可改善音质并有效地保护了机器，使可靠 性大大提升；
◇低失真；
◇高转换速率，音质更优美，清楚度更高；
◇低噪声；
◇频带宽；
◇体积小，采取2U机箱结构设计.
规格&参数：
功放类型
H类
负载阻抗
立体声模式4Ω-8Ω
并接单声模式 4Ω-8Ω
桥接单声模式 8Ω-16Ω
瞬态功率(40ms)
8Ω/1250W×2
4Ω/1950W×2
总谐波失真
<0.1%(10%额定功率,1kHz)
互调失真
<0.1%(60Hz/7kHz,10%额定功率）
频率响应
20Hz~20kHz(±0.5dB)
相移特征
<±15°(@1W, 10Hz-20kHz)
阻尼系数
>600(8Ω/100Hz)
串音衰减
>70dB(1kHz)
信噪比
>102d
