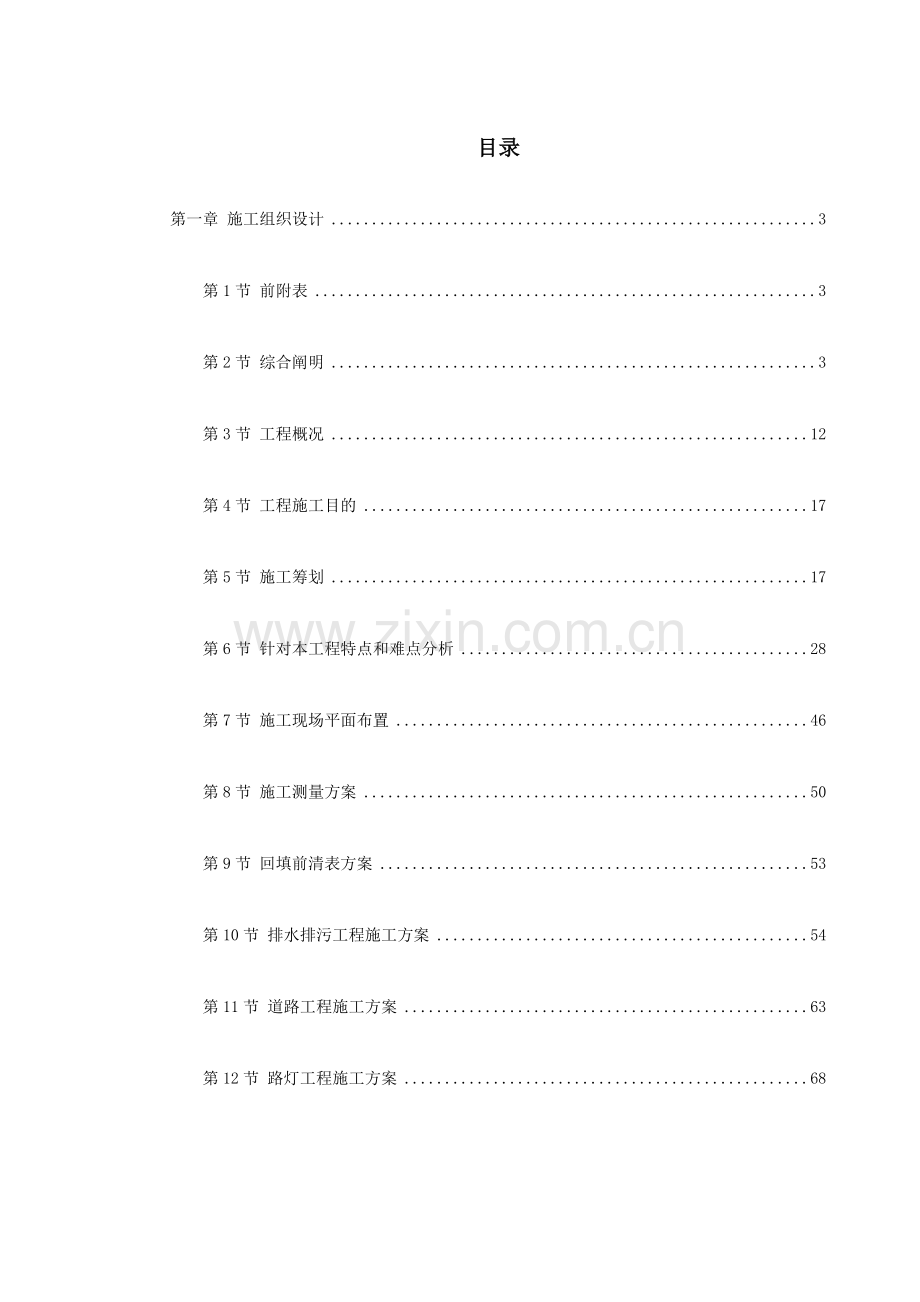

新版住宅小区市政配套综合项目工程综合项目施工组织设计.doc_第1页
第1页 / 共118页
新版住宅小区市政配套综合项目工程综合项目施工组织设计.doc_第2页
第2页 / 共118页
新版住宅小区市政配套综合项目工程综合项目施工组织设计.doc_第3页
第3页 / 共118页
新版住宅小区市政配套综合项目工程综合项目施工组织设计.doc_第4页
第4页 / 共118页
新版住宅小区市政配套综合项目工程综合项目施工组织设计.doc_第5页
第5页 / 共118页
点击查看更多>>
资源描述

1、目录第一章 施工组织设计3第1节 前附表3第2节 综合阐明3第3节 工程概况12第4节 工程施工目的17第5节 施工筹划17第6节 针对本工程特点和难点分析28第7节 施工现场平面布置46第8节 施工测量方案50第9节 回填前清表方案53第10节 排水排污工程施工方案54第11节 道路工程施工方案63第12节 路灯工程施工方案68第13节 消防管线工程施工方案72第14节 电力管线工程施工方案77第15节 工程质量施工保证办法82第16节 保证工期施工保证办法90第17节 安全施工保证办法94第18节 文明施工及环保98第19节 季节性施工技术办法107第20节 工程竣工档案资料109第21节

2、 减少工程成本办法111第二章 进度筹划表112第一章 施工组织设计第1节 前附表序号项目名称项目内容1工程名称*住宅社区(南区)工程(市政配套)2建设单位台州某发电厂3建设地点台州*区4工程造价*万元5工程范畴室外主道路、路灯基本、排水、排污(涉及化粪池)、电力管线、消防水管、消防电管线等附属工程6工程质量目的合格工程7工程工期目的178 日历天第2节 综合阐明十分感谢各位专家对我公司充分信任和大力支持,使我公司能荣幸地参加该工程投标活动。通过认真阅读和研究招标文献及关于图纸资料,分析了各种影响施工因素和工程特点、难点后,咱们有充分信心保证优质、按期、安全完毕本工程招标文献规定总承包范畴内施

3、工承包任务,在经历了紧张、认真编算工作后,我公司已完毕了该工程招标文献所规定所有内容,请各位专家予以评审。一、指引思想1、充分结识和理解本工程施工重要性和急迫性,竭尽全力、严格、周密、科学、精心地组织施工,以保证工程优质、如期、安全地建成。2、认真阅读和进一步领略招标文献和设计图纸内涵,并坚决贯彻到施工组织设计和工程施工全过程中去。3、坚决服从业主统一指挥。在上级主管单位、业主单位、监理单位、设计单位共同监督和指引下,充分发挥自身积极性和积极性、充分发挥自身优势和特长,一切从实际出发,与业主等单位同心合力、共同努力,踏踏实实地把本工程建设成业主满意、人民放心优质工程。咱们将组建一种高效务实行工

4、管理机构,集中管理、统一调度,配备适当施工机械,采用科学施工办法,依托丰富实践经验,保证本工程目的实现。二、我公司中标承建本工程优势对承建本工程咱们具备极大信心和诚意,对与业主合伙咱们布满诚挚意愿。中标承建该工程咱们具备如下优势:1、组织优势中标后拟投入本工程施工队伍,是一支在市政工程施工方面较为先进施工队伍,该队伍曾施工过都市道路、国道过境公路、高速公路路基工程、社区组团综合市政工程、大型市政引水工程、大型市政污水解决工程、大型市政污水管道工程等一系列较为复杂,施工难度较大,技术含量较高工程,具备丰富道路、排水构造工程施工经验和施工现场组织能力,曾多次受到上级主管部门、建设单位、质量监督部门

5、及监理单位好评,是一支敢于吃苦耐劳、敢于创新、综合实力较强、施工现场办公自动化较高施工队伍。2、管理优势该施工队伍具备近年道路、排水等市政工程施工经历,已承建了多项影响面较广市政工程,施工现场管理、协调经验相称丰富。3、技术优势公司具备各方面专业技术人才,市政工程已施工项目较多,市政工程施工经验较为丰富,并得到多方承认。拟投入本工程项目施工队伍,具备市政构造工程施工、计算机制图CAD、全站仪自动定位、项目部自动化办公、实验室跟踪质量检查等全面技术,并具备较高技术水平。4、设备优势我司拥有大量市政工程施工所需各种机械设备,EX200挖掘机、ZL 系列铲车、压路机、5T、10T 自卸反斗车,沥青布

6、料机、沥青混凝土摊铺机、大量钢板桩、750 大型混凝土搅拌机、350L混凝土搅拌机、全站仪、各种质量检查设备等,我司特别声明拟投入本工程施工机械不必租赁或购买。5、质量优势公司已通过ISO9002 质量体系认证工作。在公司总工、公司分管质量副总经理、公司质安科科长及公司全体上下各级员工共同努力下,我公司承建工程质量管理有了较大幅度提高,质量管理水平得到了各级主管部门,建设单位,质监单位、监理单位一致好评;质量管理更加系统化、原则化、制度化,保证工程质量始终处在较高水平动态受控状态,真正做到“建一流工程,创一流信誉,树一流形象”。三、施工协调管理1、与业主单位之间工作协调配合(1)尊重业主对工程

7、统一领导,服从业主与各协作单位协调。(2)在施工过程中,经常与业主保持联系,加强沟通,及时向业主反映工程进展状况、工程质量控制与施工状况。(3)涉及到政策性解决问题,积极与业主联系,同业主协商,获得业主协助。2、与设计单位之间工作协调配合(1)认真阅读和进一步领略招标文献和设计图纸精神实质,并坚决贯彻到施工组织设计和工程建设实践全过程中去。(2)积极与设计单位联系,进一步理解设计意图及工程规定,依照设计意图拟定咱们施工实行方案。(3)认真阅读施工图,对施工图上问题积极与设计人员沟通。(4)施工过程中,若遇到地质、地形变化,及时与设计人员联系,遵循设计变更规定施工。3、与监理工程师协调配合(1)

8、施工过程中,严格按照业主及监理工程师批准事实性施工组织设计进行施工。(2)在施工班组自检、施工队伍质检员复检、公司及项目经理部质检工程师终检基本上,接受驻工地监理工程师验收和检查,并按照监理工程规定,局限性之处当场进行整治。(3)对进入现场材料、设备积极向监理工程师提交产品质量合格证或质量保证书,采购砂、碎石等无质量合格证材料,进场后及时与监理工程师联系,送交有资质单位进行检查,合格后方可使用于本工程。(4)按部位或分项、工序检查质量,严格执行“上道工序不合格,下道工序不施工”原则,使监理工程师能顺利开展工作。(5)在现场施工中,施工人员也许浮现对工作与监理工程师意见不一状况,遵循“先执行监理

9、指令,后予以磋商统一”原则,在现场管理工作中,维护好监理工程师权威性。4、与市政质量监督站协调配合(1)邀请质监人员现场监督交底,提供公司关于资料。(2)邀请质监人员对重要部位,隐蔽工程进行验收。(3)邀请质监人员技术指引,提高员工技术素质。(4)按存档规定提供完整竣工资料。5、对进入现场施工队伍协调指挥(1)按总进度控制节点,组织协调工作会议,检查本节点实行状况,制定、修正、调节下一种节点实行规定。(2)由项目经理负责主持施工协调会,普通状况下,以班为单位进行协调。(3)定期或不定期地组织人员对工程节点、工程质量、现场标化、安全生产、计量状况、工程技术资料、原材料及电器具等进行检查,并制定必

10、要奖罚制度,奖优罚劣。四、保证工程质量技术办法保证工程质量合格,是咱们施工质量目的。咱们将严格按照我公司质量方针,对工程质量进行控制。严格按施工图和关于规范规定,科学合理地施工,是保证工程质量重要办法。施工管理班子、施工队伍和施工机械优化、合理配备,既是保证工期目的实现重要组织办法,也是保证工程质量重要技术手段。为此,咱们将建立切实有效质量保证体系,加强全面质量管理,履行ISO9002 原则化管理,以公司质检总工为牵头人,以项目经理为第一负责人,专职质检人员负责质量检查和质量监督,严格按关于施工技术规范、验收规范规定,实行质量“三检制”和质量目的责任制,保证明现工程质量目的。五、保证施工安全管

11、理办法贯彻“安全第一、防止为主”安全生产方针,建立以项目经理为第一负责人,专职安全员负责生产安全,贯彻安全生产责任制,杜绝人员、设备重大事故发生,保证工程顺利竣工。六、工期保证组织办法高效务实行工管理机构、科学纯熟施工技术、丰富施工经验、合理施工办法、过硬专业施工队伍和适合本工程特性施工机械配备,是保证工程进度目的重要组织办法。1、施工管理机构设立针对本工程平面布置及其施工特点、工期规定、质量目的等,为保证本工程优质、如期、安全地建成,拟按如前所述“施工管理机构”投入相应管理人员。各职能部门均配备有一定经验、专业对口技术、经管人员。2、筹划进场施工队伍依照本工程构造、施工特点,咱们采用平行作业

12、、交叉作业、流水作业所组合施工方案,并配备有关专业施工队伍分别从事各项目施工。从事本工程施工混凝土施工队、模板钢筋施工队、路基填筑施工队、路面工程施工队、排水施工队等均为我司所属专业施工队伍,具备丰富施工经验和较强施工能力。3、筹划进场施工机械依照本工程施工特点和进度规定,咱们筹划进场施工机械数量和性能均能满足本工程施工规定。(详见拟投入本工程重要机械设备表)七、文明施工目的一旦有幸中标我公司将全力以赴,尽快做好施工前期准备和施工现场生产设施总体规划布置工作。发挥我公司管理优势,建立完善项目管理组织机构,贯彻严格责任制,实行在业主和监理单位监控下项目承包管理制度。通过对劳动力、机械设备、材料、

13、技术、施工办法和信息优化处置,实现工期、质量及社会信誉预期目的效果。八、投标承诺按招标文献中关于施工进度节点规定组织施工,并结合我公司近年来在类似市政工程施工中实践经验,决定按照招标文献中拟定控制工期,完毕本工程所有施工任务。咱们承诺在工程竣工后保修期内,将提供优质服务,定期与建设单位联系,随叫随到。虽然保修期满,凡属施工因素导致质量问题,咱们将负责究竟,解除建设单位后顾之忧。本施工组织设计是为*住宅社区(南区)工程(市政配套)提供较为完整大纲性文献,指引工程施工与管理。中标后,将编制更详细、更详细化施工方案,以保证优质、高速、安全、文明地完毕该工程建设任务。九、施工组织设计编制根据本工程组织

14、设计根据下述规范、文献编制:1、建设单位提供*住宅社区(南区)工程(市政配套)招标文献和施工图纸。2、国家及地方关于道路及排水工程管理规定和规则。3、国家、地方及行业现行施工规范、规程及技术原则。4、我公司ISO9002 程序文献、质量手册、作业指引书及关于施工质量、安全生产、技术管理、文明施工等文献。5、现场勘察及答疑。第3节 工程概况*住宅社区(南区)工程(市政配套),施工内容涉及室外主道路、路灯基本、排水、排污(涉及化粪池)、电力管线、消防水管、消防电管线等附属工程。施工地点位于台州经济开发区台州大道以东、9 号路以西,8 号路以北、6 号路以南地块,预算造价为*万元。本工程建设单位为台

15、州某发电厂,设计单位为安徽*国际建筑设计工程征询有限公司,监理单位为杭州*工程监理有限公司。一、道路工程1、概况(1)主道路路面为改性沥青混凝土路面,设计年限T=10 年。人行小道等铺地路面按环境设计单位提供道路施工图进行施工。(2)道路定位采用坐标定位及相对位置定位。(3)道路尺寸分别为7m、6m、4m、3m 几种,道路转弯半径分别为42m、33m、30m、18m、15m、9m、6m、3m。(4)高程采用黄海高程标高。(5)沥青道路沥青混凝土顶面容许回弹弯沉值为0.92mm,水泥稳定层7d 抗压强度为1.5MPa,压实度为91%,塘碴层计算弯沉值为3.4mm,压实度为90%。沥青道路面层采用

16、两层构造,上层为细粒式改性沥青混凝土(AC-13),下层为粗粒式改性沥青混凝土(AC-25II)。压实度为重型击实原则。2、施工规定(1)垫层采用塘碴垫层,其抗压回弹模量不不大于80MPa。材料规定最大粒径不超过200 毫米,保证持续级配,最大含泥量不超过总质量5%。施工分层摊铺,压实。(2)基层采用水泥稳定层,水泥含量为5%6%,一次性摊铺压实。(3)面层(沥青混凝土路面)沥青混合料集料级配和沥青用量按公路沥青路面施工技术规范(JTJ032-94)规定结合马歇尔实验拟定。改性沥青技术指标应符合公路改性沥青路面施工技术规范(JTJ036-98)规定。沥青混凝土必要由沥青拌和厂机械拌制。沥青混凝

17、土表面应平整,坚实,不得有脱落、掉渣、推挤、烂边、粗细集料集中档现象。压路机压实后,不得有明显轮迹。接芷应紧密、平顺、烫缝不应枯焦。二、排水排污及化粪池工程1、本工程排水排污管线均为开槽埋管施工,雨水管管径分别为DN600、DN500、DN400、DN300、DN200,污水管管径分别N400、DN300、DN200,雨污水管分别由白云山路、台州大道、8#路接入市政雨污水管网。2、管材、接口(1)排水管DN500 采用UPVC 加筋管,橡胶圈密封接口;DN500 采用I、II 级钢筋混凝土管,管口形式采用承插口管或平口管。(2)污水管采用承插管口沥青油膏柔性接口或平口管钢丝网水泥砂浆抹带接口。

18、(3)位于地下水位以上雨水管采用承插口管,1:2 水泥砂浆捻缝接口或平口管,水泥砂浆抹带接口;位于地下水位如下雨水管采用承插管口沥青油膏柔性接口或钢丝网水泥砂浆抹带接口。3、基本(1)UPVC 加筋管普通不做混凝土基本,UPVC 加筋管基本详见施工图。(2)钢筋混凝土管按下列状况设立管道基本:1)干燥密实土层,当管道不敷设在车行道下、地下水位低于管底标高时,管道可直接敷设在通过夯实原状土上,但接口处应做混凝土管枕;2)岩石或多岩石地层中敷设管道,采用砂垫层基本,接口处应做混凝土管枕;3)松软土壤、各种潮湿土壤和回填土层中,以及车行道下面敷设管道应按规范规定夯实,并采用135混凝土带状基本。4、

19、本工程化粪池采用省标 浙S2,型号分别为6#、8#、9#、10#,共计19 座。回填土按施工规范规定进行,给排水管在回填土前作闭水实验。三、施工条件1、工地现状现施工区域为农田、某些民宅、桔园、河塘、厂房、堆石加工场地等。2、自然条件(1)地形本工程场地地势较平坦。(2)地质状况场地地貌类型除北区红星村内局部基岩隆起,地面标高达4.5m 小丘外,基本为第四纪海积平原,地形平坦,地面标高2.83.5m。一条碎石简易公路在场地东侧纵贯南北,在场地东南角为村庄,场地别的地段均为耕地及果园,局部地段分布有不规则河塘,普通河塘水深12m,塘内淤泥普遍较厚,普通可达12m左右。场地内除北区红星村内局部基岩

20、隆起出露外,软土层普遍分布,为软弱场地土。四、气象条件本工程所处地区位于浙江省东南部,属亚热带海洋性气候区,区内四季分明,气候温暖湿润,雨量充沛,灾害性天气也较频繁,重要灾害性天气有天旱、台风、暴雨和低温等。年温差较小,年台风影响普通为23 次,影响季节为八月份至九月份。本工程工期横跨春、夏、秋三季,因而需要采用必要施工办法,以保证工程工期与工程质量。第4节 工程施工目的依照我公司质量方针和质量目的,结合本工程重要性,本项目要达到如下施工目的:一、质量目的保证本工程达到合格工程,力求优良。二、工期目的总工期:178 日历天。第5节 施工筹划为了保证工程能顺利进行,使本工程如期、优质完毕,进场后

21、,及时组建施工项目部,制定切实可行工作筹划,对本工程组织机构、施工进度、现场布置、施工技术、劳动力安排、材料以及材料检查及成品检查、机具检查等各项工作按工程需要、编制筹划,并按筹划规定完毕,贯彻到负责人,并拟定完毕时间。一、施工管理机构1、本工程工期规定紧、现场条件复杂。为了在本工程施工中有效管理各施工段面工作,协调各合伙单位间关系,优质、迅速地完毕本工程施工,并获得良好社会效益、经济效益。本单位将结合以往同类工程实行经验,拟设立一支强有力项目管理班子,选派组织能力强,有丰富施工技术经验人员担任项目经理,建立项目经理负责制机制。2、项目经理部设项目经理、技术负责人各一人,下设施工员、质检员、安

22、全员、材料员、文明施工员等,并下设各专业班组。各管理人员应充分发挥组织、指挥、监督、检查职能,保证工程顺利实行。3、项目经理部项目经理、重要技术人员、管理人员、均在施工单位进场时一次到位,并在施工工作未所有完毕前不予撤离,若需调节项目管理班子需报建设单位批准。4、本工程中咱们履行项目管理法,责任层层贯彻,贯彻谁施工谁负责全面管理制度。5、项目经理部管理体系图。项目经理技术负责人文明施工员施工员质量员安全员材料员资料员普工班组泥工班组混凝土工班组木工班组钢筋工班组路灯电力专业班组消防施工专业班组二、施工进度筹划配备依照业主工期规定,结合我司自身实力和选定施工方案,以及对本工程人力、物力、财力投入

23、力度,拟定本工程室外主道路、排水排污(涉及化粪池)、路灯基本、电力管线、消防水管、消防电管线等附属工程施工工期为178 日历天(详见进度筹划表)。本工程可分为施工准备期、排水排污、室外主道路施工期、路灯基本施工期、电力管线施工期、消防水管施工期、消防电管线施工期、竣工扫尾期,通过工序间合理搭接、平衡协调及动态筹划调度,紧密地组织成一体。依照施工状况分析,整个工程施工可划分为如下几种施工阶段:(1)施工准备阶段 5 天(2)排水排污施工阶段 113 天(3)室外主道路施工阶段 108 天(4)路灯基本施工阶段 70 天(5)电力管线施工阶段 65 天(6)消防电管线施工阶段 65 天(7)竣工扫

24、尾阶段 8 天以上七个施工阶段构成系统又既互相联系又互相制约,因而在施工过程中应尽量遵循“平行流水、立体交叉”法则来组织施工,使有关施工阶段做到衔接紧密、穿插有序。三、技术工作筹划1、组织工程有关部门人员,认真学习关于技术原则及施工规范,熟悉理解工程特点、设计意图以及施工重点、难点,详细编制施工实行方案、办法。2、做好原材料实验和砼、砂配合比实验工作,并及时提供建设单位及关于部门审核。3、根据建设单位提供坐标和高程点,进行现场控制网点测设,并将控制点位置及测设成果报建设单位和监理审定。4、做好采用新工艺、新技术筹划,并论证其可行性,为缩短工期、提高质量作有力保证。四、劳动力筹划配备1、根据劳动

25、力资源筹划和实际需要安排首批劳动力进场,开始做施工准备。工程开工后,依照工程进展需要和劳动力筹划及时组织进场。2、依照工程用工量和工期规定,结合拟定施工方案,预测每日出工人数约50 人,施工高峰期将达80 人。3、拟投入本工程人员筹划表( 年)项工期人数次工种第1 月第2 月第3 月第4 月第5 月第6 月1管理人员8888882电工2233333机械工2233334泥工8888885混凝土工1010102020206木工5551515157钢筋工5558888驾驶员1515151515159普通工人202020202020注:本劳动力筹划可依照工程变化状况作恰当调节。五、材料供应筹划配备1、

26、中标后5 天内详细编制各种材料及施工周转材料需用量筹划和分批进场时间,并按照分批进场时间及组织进场时间,按照施工总平面布置图指定位置堆放整洁,详细参照公司ISO9002中产品标记和可追溯性程序文献规定处置。2、采购筹划项目经理部应在项目分项工程施工前,根据施工进度筹划和合格物资分承包方名录,编制物资采购筹划,并由项目经理审批。物资采购筹划应注明物资名称、规格、数量、供应时间、质量原则或质量规定以及拟选用分供方。凡有标产品应标明类型、型号级别和原则编号;凡非标产品需标明规格、图纸、标样等。我司将采购物资分为三大类:A 类物资:涉及水泥、钢材、钢筋混凝土管道等。B 类物资:涉及砖、砂、石、木材等地

27、方材料及安装类建材。(1)对不在合格物资分承包方名录内A、B 类物资分供方采购前必要对分供方进行初评价,并报公司批准后,才干采购。(2)为便于材料供应商及时备料,中标后5 天内向供应商提供不同规格材料需用量及供应时间规定。(3)工程材料进场后,应及时提交出厂合格证或质保书,需要进行复验材料应及时告知技术部门和监理单位进行材料取样复验,经复试合格并经监理单位承认后方可挂牌使用。材料出厂合格证和实验报告必要及时送项目技术部门妥善保管。3、拟投入本工程重要施工材料( 年)序号材料名称单位数量备注1水泥32.5 级t945随进度进场2水泥42.5t2随进度进场3碎石t8276随进度进场4细粒式沥青混凝

28、土m738随进度进场5细(微)粒式沥青混凝土m369随进度进场6预制砼平石150*300m4592随进度进场7净砂t1989随进度进场8毛砂t9357随进度进场9塘渣t11790随进度进场10圆钢t1.2随进度进场11柴油t1.1随进度进场12原则砖千块803随进度进场13UPVC 管DN110m1408随进度进场14UPVC 双壁波纹管DN200m2947随进度进场15铸铁雨水口箅子400*700套234随进度进场16铸铁井盖700套496随进度进场17水泥管500*50*1000m284随进度进场18水泥管600*50*1000m292随进度进场六、施工机械设备配备1、依照施工机械选用筹划

29、和进场时间,组织施工机械和设备陆续进场,并按施工总平面布置图规定位置放置。2、机械设备进场就位后及时组织专业人员安装调试,并经机械管理和安所有门验收合格后方能挂牌使用。3、特殊工种操作人员应经培训合格后持证上岗作业。4、拟投入本工程施工机械设备( 年)项次机具名称规格型号单位数量备注1挖掘机EX200台2随进度进场2履带式推土机75KW台1随进度进场3压路机15T台2随进度进场4砼搅拌机JE-350台2随进度进场5砂浆机HJ1-200A台2随进度进场6插入式振捣器ZN50台8随进度进场7平板振捣器ZN50台6随进度进场8潜水泵ISG台5随进度进场9木工机械MJ106台2随进度进场10自卸反斗车

30、EQ3092辆12随进度进场11切割机HZQ-400台2随进度进场12坍落度筒只8随进度进场13振动梁台4随进度进场14切缝机台4随进度进场15槽钢20cm米800随进度进场16混凝土试模150150150组9随进度进场17混凝土试模150150450组3随进度进场18发电机组120Kw台1随进度进场19经纬仪J2台2随进度进场20全站仪TPC台1随进度进场21水准仪DS2台3随进度进场以上施工机械将依照工程进展状况,及时组织进场,有些小型机,简朴机具,施工时随时调配,不一一列入。以上施工机械我公司所有自有,不必租赁或借用。第6节 针对本工程特点和难点分析质量是建设工程永恒主题,在市政建设投资

31、大幅度增长,建设步伐不断加快新形势下,如何可以保证工程质量,是一种非常突出且非常急迫问题。我公司一方面从制度上强化各方面管理,针对市政建设中常用质量通病,组织了关于工程技术人员,根据现行市政工程技术原则,提出了相应因素分析与防治办法,但愿能对本工程项目质量有所提高,有所增进。我公司对中标承建本工程具备极大信心,通过对本工程施工图、招标文献研究,通过现场踏勘,结合本工程特点,总结出如下几种对本工程具备影响施工特点及难点,中标承建本工程后,将对如下几种施工要点格外注重,尽最大努力把不利影响因素减少到最小限度。一、施工现场平面布置1、特点及难点分析本工程施工范畴较大,施工环节较多,如何合理布置施工现

32、场、暂时设施、生产设施将直接关系到施工进度快慢和安全文明施工水平高低,为保证现场施工顺序进行,本工程依照所处地理位置及地形、地质条件规划布置施工道路、施工用电、用水、生产管理及生活设施、仓库、堆贮料场、生产辅助设施、给排水等暂时设施。布置时应进行如下考虑:(1)合理地安排施工场地和各种设施,满足各项目,各工序衔接及施工以便。(2)在业主提供用地范畴内进行合理规划,本着合理、必要原则,尽量减少占地。(3)暂时卫生设施要认真规划,污水、污物解决要符合相应规定与规定。(4)在满足施工条件下,尽量节约施工用地。(5)满足施工需要和文明施工前提下,尽量减少暂时建设投资。(6)在保证场内交畅通通和满足施工

33、对材料规定前提,最大限度地减少场内运送,特别是减少场内二次搬运。(7)符合施工现场卫生、安全文明、环保。2、施工现场平面布置办法本工程施工现场平面布置详见第六章、和施工现场总平面布置图及施工现场暂时设立布置图。二、既有河塘、软弱土层解决1、特点及难点分析由于本工程施工范畴内局部地段内分布有不规则河塘,且塘内淤泥较深,同步软土层分布较为普遍。如果施工区域内河塘、软土层解决不当,将对后来施工存在较长时间不利影响。2、河塘、软弱土层解决(1)河塘解决办法1)制定施工技术规范,做好填筑解决材料强度与级配等实验,并报监理工程师审批。2)将河塘排水抽干,清除淤泥,塘坎侧树根、杂草及扒支松土,本区域积水排往

34、市政雨水管网。3)路基下河塘用监理工程师承认大块石回填,下部回填时重要采用反铲挖土机进行块石回填,边回填同步,对块石进行静压,填至河塘、水田地面下1.0m 处;然后用渗水性良好材料(如石碴)回填,再用重型压路机重复碾压,便填石碴碾压密实,密实度应不不大于90%。4)位于拟建建筑物下河塘,将依照业主、及监理规定决定与否进行解决。将河塘内积水及淤泥所有清除干净后,采用粗砂回填,边填筑边压实,使密实度达到90%以上。(2)软土层解决办法软土层具备较高天然含水量、透水性差、压缩性高、强度低等特点。对于这些不能达到规范规定规定土层,应按设计文献规定,进行翻挖、晾晒、粉碎等解决,解决后仍不能减少含水量、压

35、实度达不到规定期,采用排水固结法进行解决。三、混凝土路面板块裂缝、板面起砂解决混凝土路面板块裂缝、板面起砂等是困扰当前市政工程施工质量通病,如何治理及防止,保证工程质量,是施工过程中应当重点考虑及解决问题。1、混凝土路面板块裂缝(1)现象1)发状裂纹,只是浅表层细小裂纹。2)局部性裂缝,如板块不规则断裂和角隅处折裂。3)全面性贯穿裂缝,如工作缝处断裂,或板块横向裂缝。(2)因素分析1)浅表面发状裂纹重要是养生不够,表层风干收缩所致。2)角隅处裂缝,是由于角隅处在基层接触面积较小,单位面积所承受压力大,基层相对沉降就大,导致板下脱空,失去支承,角隅处便易断裂。角隅处震捣不实也是一种因素。3)板块

36、横向裂缝也许有两种状况,一种是切缝时间过迟,导致了收缩裂缝;一种是开放交通后,路面基层有下沉,导致板块折裂(涉及纵向和不规则裂缝)。4)土基强度不够或不均匀;或春秋两季施工混凝土路面,白天与晚上温差大,因温差影响产生较大翘曲应力而产生板体开裂。5)由于施工操作失误或原材料问题产生裂缝。(3)解决办法对于混凝土板浮现裂缝,应随时依照开裂限度,用如下各种办法进行修补,防止水分侵蚀路面基层。1)当裂缝度不不不大于第平方米20cm,没有路面其她变形现象时,可清凿了施工面后,用环氧砂浆修补。2)裂缝度20cm/m,裂缝较宽时(超过0.5cm 以上),将裂缝边沿凿成一种凹面,清洗干净,用稀沥青在缝边涂刷一

37、遍,再用沥青砂或细粒式沥青混凝土填满夯实,表面用烙铁烙平。3)裂缝度30cm/m时,应与路面强度一并考核,作全面翻修或局部翻修后再做全面罩面解决。4)对路面板块横向开裂,采用局部翻修。2、板面起砂、露骨或有孔洞(1)现象:混凝土硬化后,板面表层粗麻,砂料裸露,或浮现水泥浆皮脱落,或经车辆走轧细料脱落,骨料外露。(2)因素分析混凝土板养护洒水时间过早或在浇筑中或刚刚成活后遇雨,尚未终凝表层受过量水分浸泡,水泥浆被稀释,不能硬化,变成松散状态,水泥浆失效,析出砂粒,开放交通后表层易磨耗,便露出骨料。混凝土水灰比过大,板面浮现严重泌水现象,成活过早、或撒干灰面,也是使表层剥落一种因素。振捣后混凝土板

38、厚度不够,拌砂浆找平或用推擀法找平,从而形成一层砂浆层,导致路表面水灰比不均匀,浮现网状裂缝,在车轮重复作用下,甚至浮现脱皮、露骨、麻面等现象。混凝土板因施工质量差,或混凝土材料中夹有木屑、纸、泥块和树叶等杂物。(3)解决办法要严格控制混凝土水灰比和加水量,水灰比不能不不大于0.5。养护开始洒水时间,要视天气状况,气温较低时,不能过早洒水,必要当混凝土终凝后再开始覆盖洒水养护。雨季施工应有防雨办法,如运混凝土车应加防雨罩。铺筑过程中遇雨应及时架好防雨罩棚。对于孔洞、局部脱落产生露骨、麻面,轻微者,可用稀水泥浆进行封层解决。如特别严重时,可先把混凝土路面凿去23cm厚一层,孔洞处凿面形状规矩直壁

39、坑槽,应注意防止产生新裂缝,然后吹扫干净,涂刷一层沥青,用沥青砂或细粒式沥青混凝土弥补夯平。四、排水排污与消防电力等管线交叉施工1、特点及难点分析本工程排水排污、消防力电等管线分布整个施工区域内,且工程量较大交叉较多,如何进行解决是咱们关注重点。当管道交叉时,按设计规定进行解决,当设计无规定期,征得关于单位批准后进行解决,其解决原则为:管道交叉解决中应当尽量保证满足其最小净距,且有压管道让无压管、支管避让干线管,小口径管避让大口径管。2、解决办法(1)混凝土或钢筋混凝土排水圆管在下,锻造管、钢管在上。上面管道已建,进行下面排水圆管施工时,采用在槽底砌砖墩解决办法。上下管道同步施工时,且当钢管或

40、铸铁管道内径不不不大于400mm 时,宜在混凝土管道两侧砌筑砖墩支承。(2)排水圆管(直径600mm)在下,铸铁管、钢管在上,高程有冲突,必要压低下面排水圆管断面时:将下面排水圆管改为双排铸铁管、加固管或方沟。(3)混合构造或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉,当顶板至其下方管道底部净空在70mm 及以上时,可在侧墙上砌筑砖墩支承管道。当顶板至其下方管道底部净空不大于70mm 时,可在顶板与管道之间采用低强度级别水泥砂浆或细石混凝土填实,其荷载不应超过顶板容许承载力,且其支承角不应不大于90。(4)圆形或矩形排水管道在上,铸铁管、钢管在下,上下管道同步施工时:在铸铁管、钢管外加套管

41、或管廊。(5)排水管道在上,铸铁管、钢管在下,埋深较大挖到槽底有困难,进行上面排水管道施工时:上面排水管道基本在跨越正同管道原开槽断面处加强。(6)当排水管道与其上方电缆管块交叉时,宜在电缆管块基本如下沟槽中回填低强度级别混凝土、石灰土或砌砖。排水管道与电缆管块同步施工时,可在回填材料上铺一层中砂或粗砂。电费管块已建时,回填至电缆管块基本底部材料为低强度级别混凝土,回填材料与电缆管块基本间不得有空隙。(7)排水管道在下,另一排水管道或热力管沟在上,上下管道同步施工(或上面已建,进行下面排水管道施工)时下面管道增强,满槽砌砖回填或C8 混凝土、填砂。(8)排水方沟在下,另一排水管道或热力方沟在上

42、,高程冲突,上下管道同步施工时增强上面管道基本,作为下面排水方沟顶板或依照状况,压扁下面排水方沟,但不要减小过水断面。(9)预应力混凝土管与已建热力管沟高程冲突,必要从下面穿过施工时,先用钢或钢筋混凝土套管地热力沟,再穿钢管代替预应力混凝土管。(10)预应力混凝土管在上,其她管道在下,上面管道已建,进行下面管道施工时,普通在下面槽底或方沟盖板上砌支墩。五、管道施工重要质量通病防治办法1、管座与平基之间夹土因素分析:浇注管座前,平基上不凿毛,并且平基上通过踩踏、槽外向平基上溜土、风吹入杂物、浇注混凝土管座时不予清除,这些土和杂物均夹在了平基与管座之间。解决办法:要严格管理,加强技术教诲,使施工人

43、员懂得平基与管座整体受力原理。2、管道安装错口防止办法应把好进场管材质量检查关。对于个别规格超标,如管壁厚度偏差过大管材,在详细掌握平基标高状况前提下,采用对号入座办法安管,以减少错口现象。加强施工管理,同一井距应尽量一起安管,必要分段安管时,应加强测量控制,精心测设全井段中线和高程控制点,尽量悬挂通线,分段安装。稳管与浇注管座混凝土应按操作规程进行,沟槽深度不不大于2m时,运送混凝土,应采用溜槽。振捣管座混凝土时,振捣器不得与管外皮碰撞以防管子移位。3、接口抹带空裂、钢丝网与管缝不对中抹带前先抹带某些管外壁凿毛,洗刷干净,刷水泥浆一道。待第一层初凝后,抹第二层,并用弧抹子捋压成型:钢丝网20

44、#1313mm 网眼,无锈、无油垢按规定宽度和长度事先截好。在浇筑混凝土管座时,将钢丝网按设计规定位置和插混凝土管座深度(13cm),抹带完毕后,应及时用平软材材覆盖,34 小时后洒水养生。4、回填施工质量通病防治沟槽回填施工质量,特别是胸腔某些回填密实度,直接影响管、渠构造安全。因而,沟槽回填施工中,必要注意控制好影响密实度因素。沟槽沉陷防止办法:要分层铺土进行夯实,铺土厚度应依照夯实或压实机械性能而定,沟槽回填土前,须将槽中积水、淤泥、杂物清理干净。凡检查井周边和边角机械碾压不到位地方,一定要有机动夯和人力夯补夯办法。非同步进行两个回填土段搭接处,应将每夯实层留出台阶状,阶样长度应不不大于

45、高度2 倍。5、超厚回填(1)沟槽回填土,不按规定虚铺厚度回填,严重者,用推土机一次将沟槽填平。(2)危害:不能将所铺层厚内松土所有达到规定密实度,管道胸腔部位达不到规定密实度,使胸腔部位土压力不大于管顶土压力和地面荷载,也许导致管体上部破裂,无筋管还也许被压扁。(3)因素分析施工技术人员和操作工人对上述危害不理解或结识局限性。技术交底不清或质量控制办法不力。(4)解决办法加强技术培训,使施工技术人员和操作人员理解分层压实意义。要向操作者作好技术交底,使路基填方及沟槽回填土虚铺厚度不超过关于规定。严格操作规定,严格质量管理,惩戒故意偷工者。6、带水回填(1)沟槽回填土中,积水不排除,带泥水回填土。(2)危害:带泥水回填土层其含水量是饱和状态,不也许夯实。本地下水位下降,饱和水下渗后,将导致填
