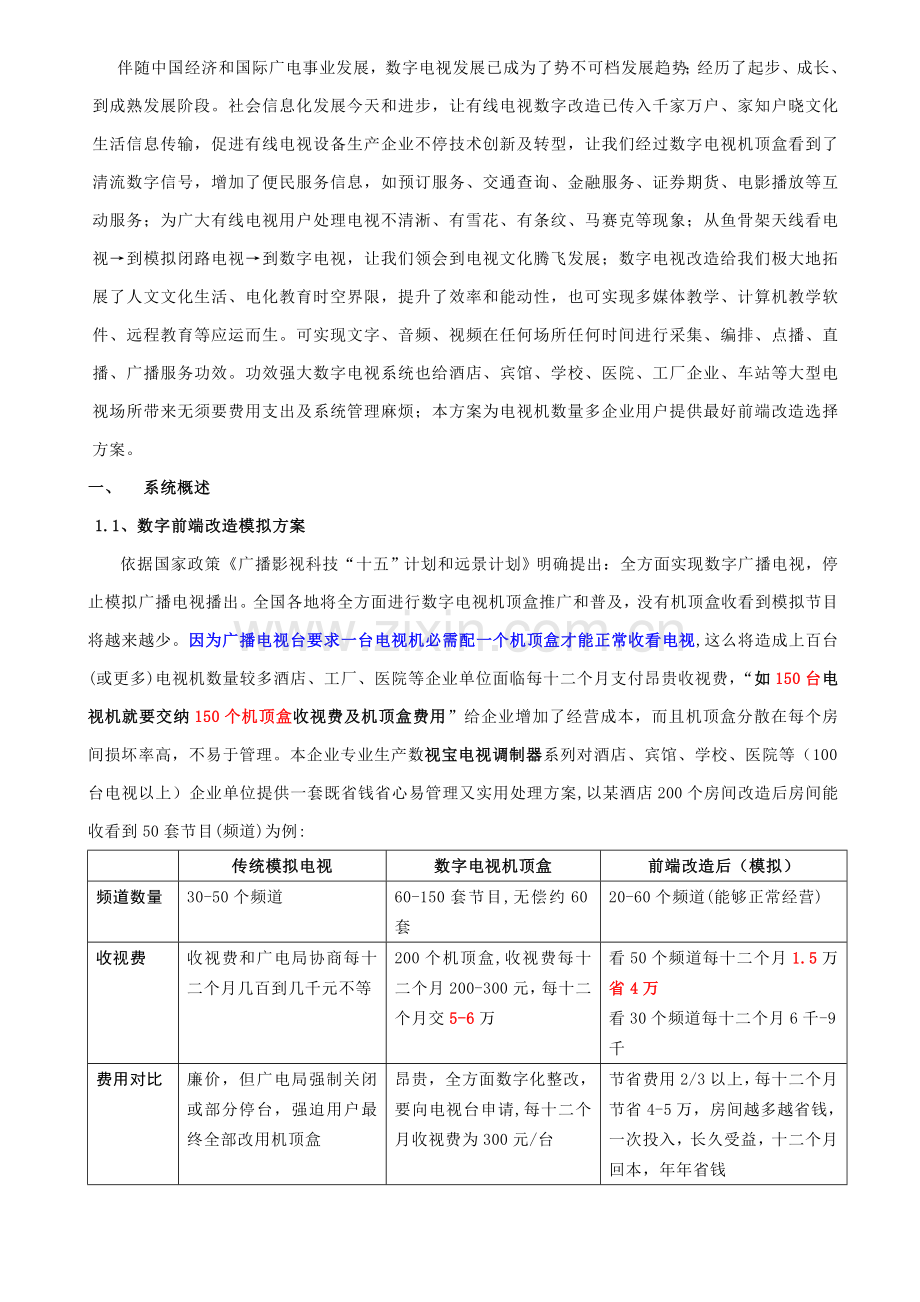

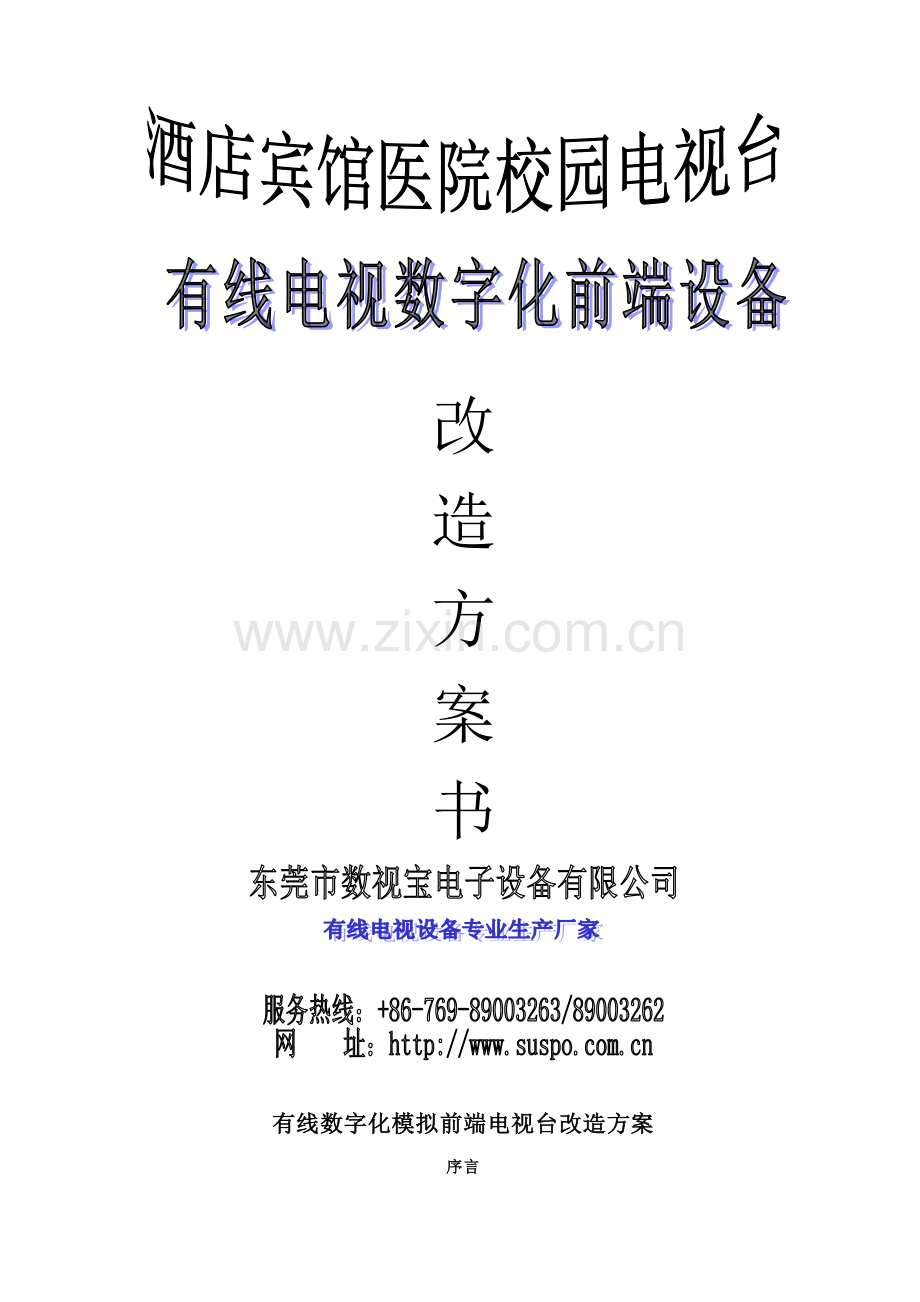

改造方案书有线数字化模拟前端电视台改造方案序言伴随中国经济和国际广电事业发展，数字电视发展已成为了势不可档发展趋势；经历了起步、成长、到成熟发展阶段。社会信息化发展今天和进步，让有线电视数字改造已传入千家万户、家知户晓文化生活信息传输，促进有线电视设备生产企业不停技术创新及转型，让我们经过数字电视机顶盒看到了清流数字信号，增加了便民服务信息，如预订服务、交通查询、金融服务、证券期货、电影播放等互动服务；为广大有线电视用户处理电视不清淅、有雪花、有条纹、马赛克等现象；从鱼骨架天线看电视到模拟闭路电视到数字电视，让我们领会到电视文化腾飞发展；数字电视改造给我们极大地拓展了人文文化生活、电化教育时空界限，提升了效率和能动性，也可实现多媒体教学、计算机教学软件、远程教育等应运而生。可实现文字、音频、视频在任何场所任何时间进行采集、编排、点播、直播、广播服务功效。功效强大数字电视系统也给酒店、宾馆、学校、医院、工厂企业、车站等大型电视场所带来无须要费用支出及系统管理麻烦；本方案为电视机数量多企业用户提供最好前端改造选择方案。一、 系统概述1.1、数字前端改造模拟方案依据国家政策广播影视科技“十五”计划和远景计划明确提出：全方面实现数字广播电视，停止模拟广播电视播出。全国各地将全方面进行数字电视机顶盒推广和普及，没有机顶盒收看到模拟节目将越来越少。因为广播电视台要求一台电视机必需配一个机顶盒才能正常收看电视,这么将造成上百台(或更多)电视机数量较多酒店、工厂、医院等企业单位面临每十二个月支付昂贵收视费，“如150台电视机就要交纳150个机顶盒收视费及机顶盒费用”给企业增加了经营成本，而且机顶盒分散在每个房间损坏率高，不易于管理。本企业专业生产数视宝电视调制器系列对酒店、宾馆、学校、医院等（100台电视以上）企业单位提供一套既省钱省心易管理又实用处理方案,以某酒店200个房间改造后房间能收看到50套节目(频道)为例:传统模拟电视数字电视机顶盒前端改造后（模拟）频道数量30-50个频道60-150套节目,无偿约60套20-60个频道(能够正常经营)收视费收视费和广电局协商每十二个月几百到几千元不等200个机顶盒,收视费每十二个月200-300元，每十二个月交5-6万看50个频道每十二个月1.5万省4万看30个频道每十二个月6千-9千费用对比廉价，但广电局强制关闭或部分停台，强迫用户最终全部改用机顶盒昂贵，全方面数字化整改，要向电视台申请,每十二个月收视费为300元/台节省费用2/3以上，每十二个月节省4-5万，房间越多越省钱，一次投入，长久受益，十二个月回本，年年省钱日常维护易维护机顶盒安装在房间轻易损坏，轻易丢卡，难维护机顶盒集中安装在机房，损坏小，易维护,查房简单。收视习惯简单，一个电视机遥控器操作，10多年收视习惯人人全部会使用复杂，看电视前要先开电视和机顶盒，客人不熟悉机顶盒功效，轻易误操作简单，一个电视机遥控器操作，10多年收视习惯人人全部会使用清楚度清楚很清楚清楚,和改造前模拟电视安装难度开业前房间已经布好了有线电视线，安装简单机顶盒安装在每个房间，安装麻烦，维护不方便。机顶盒安装在机房, 无需改动房间线路，安装简单收费频道不能（如欧洲足球）开通一套（如欧洲足球），只能一个房间收看开通一套（如欧洲足球），全部房间全部能收看卫星节目不能够不能够依据实际增加频道（东森电影）自办节目不能增加自办能够，成本高，不易增加。能，自办频道增加酒店特色、宣传形象，电影播放等字幕系统不能插字幕能够，成本高，一对一实现。能够，投入低，显示滚动字幕总而言之，数字电视小前端自办电视台能够为企业用户节省收视费用、方便管理、自如增加宣传频道。数视宝有线电视前端改造示意图：简单说：所看节目频道数机顶盒个数。以酒店前端调制40个频道为例，洒店方需在当地广电局申请48个有线机顶盒（也能够接收48个中星6B数字工程接收机），加上我企业提供12台4合1邻频调制器、16路无源混合器、干线放大器、标准19英寸机柜等；将设备安装组合成上图所表示，为酒店前端设计邻频40个机顶盒自定频道（频道可选），经调制和混合后传输到原有电视网络系统中，无需重新布线,只需客房电视机重新自动搜台就能够收到40套电视频道。调制器原理：调制器是邻频调制器简称，也常被称作射频调制器或电视调制器,是前端电视机房关键设备之一, 其功效是把信号源(能够是数字电视机顶盒、卫星数字电视接收机、DVD机、电脑、摄像机、播放器、电视解调器等AV信号源)所提供视频信号(VIDEO)和音频信号(AUDIO)调制成稳定高频射频振荡信号,视频为调幅调制方法，音频为调频调制方法。中国采取是PAL-D制式。 4路有线电视调制器：以下图调制器和机顶盒连接示意图2.3、系统设计标准 优异性:前端设备,网络系统能符合现在和未来一定时期内发展需要。 可靠性:伴随网络运行功效增加,可靠性越来越受到重视.数据服务对网络中止是很敏感.要提升网络可靠性,须选择可靠性高网络传输设备,良好网络设计方案及严格专业施工。 适用性:适用性也是我们为用户考虑最多问题；网络设备应该以满足服务为目标.我们将经过和用户充足讨论,依据实地具体情况细化设计方案,对网络结构优化调整而降低系统综合造价,满足用户个性化需求，确保有线系统正常运行。 互联性:充足考虑实际情况,实现完全覆盖.前端采取标准接口,模块化设计,通俗易懂操作界面。 扩展性:扩展性是针对现在和未来一个经济和技术上考虑.方案设计思想路是统一计划,统一设计,分步实施,滚动升级,保护原有投资，为以后升级改造预留备份。 兼容性：本系统兼容原有机顶盒使用，系统网络不需作改造，可直接并入有线电视网络。 经济性:依据不一样节目起源和业务种类合理地配置系统，有效达成省钱、实用、稳定电视系统。2.4、如酒店房间配置机顶盒影响以下：1、 费用：如酒店100台电视，那么需要安装100台机顶盒，年租费用以25元/月来缴纳，十二个月收视费用为30000元（即25元12个月100台=30000元）,收视费用很昂贵，需客房入住率达成100% ；2、 使用：要在电视机旁放置机顶盒，（为预防偷窃，酒店用铁架加固锁死机顶盒）,影响酒店房间整体布局，增加查房人员工作力度，有电视收费卡被客人调换、偷窃等行为，给酒店带来经济上损失。3、 管理：用户不会使用或操作不妥，有问题要进房排查，增加工程部工作，影响酒店服务形象。4、 扩展：为酒店发展扩大，如酒店临时增加房间或电视，必需再配上机顶盒，不然无法收看。5、 节目：开通收费频道，如一套欧洲足球（188元/月）、或动作电影类节目，只能一个房间收看。6、 其它：如酒店配套服务中中西餐厅、桑拿、沐足、棋牌、茶楼、KTV夜总会、写字楼等单位要看电视，还需按电视机数量再配机顶盒，给用户带来不便且增加经营成本。2.5、数字电视改造模拟电视给酒店带来便捷 以下：1、 省钱：100个客房如需要看30套节必需申请30台机顶盒,只需缴纳30台收视月租(即25元12个月30台=9000元)，即可共享酒店全部房间、桑拿、康体娱乐、棋牌、餐饮等配套中心电视收看。 2、 省心省事：机顶盒集中安装在机房内，统一机房式管理，不用改线路，降低管理成本和维护成本，减轻工程部排查工作，杜绝机顶盒、收费卡被调换、偷窃行为发生。 3、 收费节目共享：只要开通一套收费节目（如：欧洲足球 188元/月）全部电视全部能观看。4、 自办节目营销：利用DVD将录制酒店宣传内容、消防安全知识、电脑实现最新影片音乐滚动播放，插播酒店广告介绍和字幕滚动，实现有效营销资源应用及开发宣传。 依据东方国际大酒店客房部原有线电视线网情况，实现数字电视信号转为模拟信号，采取数视宝前端增加数字电视CATV数字电视机顶盒共享器一体工程机设备及字幕机系统，将机顶盒集中放在机房作为信号源，经过CATV共享调制器设备将现有机顶盒数字电视信号转为以前模拟信号，将模拟信号输入你原有闭路电视网内，再传送到每个房间，每部电视,和以前没装数字电视信号一样使用电视机多种功效收看电视频道,房间电视采取传统收看方法易于管理和使用。且能够经过字幕系统增加特色宣传等，有线系统组成电视前端系统（保留模拟频道）示意下图：插播字幕系统示意图二、数视宝产品参数：“数视宝”经济型四路一体固定邻频道调制器产品介绍：SUSPO-S8400系列邻频调制器是节省空间固定频道调制系统，是节省空间为酒店业节省设备投资,它由4个固定频道调制器组成，可方便地安装在标准19英寸机柜上。本设备S系列是我企业推出一款经济型前端设备，关键用于图像和声音信号隔频调制,采取特有模块化设计思想，能够支持4组视音频输入，经调制混合技术处理后可同时输出一路高隔离度可由用户任意选择4个隔频电视频道信号，该设备安装方便，调试简单，是构建750MHz小型共用电视系统首选设备；也能够用于闭路电视系统。一、性能特点：微电脑控制，图像伴音双锁相；中频直接调制，可靠性好，性价比高；适用49-750MHz范围全部系统和电视频道；高电平输出，伴音频道偏连续可调，高可靠性；采取了高性能声表面谐振器，标准视、音频输入；采取频率合成技术确保输出电视频道频率稳定度；使用SMD技术，整机稳定性好,频率漂移小，带外抑制好；105dBV电平输出，在一定范围内可免加放大器；前面板数A/V/L比可调；后面板增加了级连电源口，使用更方便；适适用于传输二十套至五十套左右电视信号邻频传输网络。技术参数：输出频率范围MHz49750射频输出电平DbuV105寄生输出抑制比dB60(射频输出最大时)射频输出端反射损耗dB13视频调制度%87.5(视频输入电平IVp-p)视频带内平坦度dB1.2微分增益%3微分相位。3视频信噪比dB60色/亮时延差tNsz45图像、伴音频率间距KHz60002(PAL-D/I)图像载频正确度fKHz5图像载波调制频偏KHz50音频总谐波失真%1音频信噪比dB60音频预加重Us50电源供电VAC90-26410%环境温度550相对湿度%85工作环境大气压Kpa86106外型尺寸Mm483*130*45重量Kg2订货指南:订货时请确定设备频道数或工作频率,适适用于宾馆、酒店、医院、学校、工厂大型宿舍楼等企机关内部闭路电视网络使用。“数视宝”E1410-14路模块式一体固定频道邻频调制器产品介绍: SUSPO-E1410是在节省空间，耐用和低成本设计标准上开发模块组合式固定频道调制器。它由全部垂直1个2U尺寸标准19英寸机柜上，是由14个模块调制器组成，它采取外挂式开关电源供电方法，使电源和设备温度分割开，E1410是组合550MHZ小型电视前端系统最好设备。性能特点：1、中频处理、双锁相电路、声表滤波器；2、5V供电，电视使其工作在微温状态；3、微处理机控制音，视频锁相；4、采取变压电源，适适用于电压100-280V；该产品广泛适适用于有线电视、小区闭路电视、宾馆、酒店、医院、学校、工厂、安防监控、电化教学、VOD视频点播、广告信息公布系统及洗浴中心等，尤其适适用于数字电视模拟转换和集中监控系统。技术参数：内容规格固定频道(47550MHz)CH1CH22，Z1Z36（PAL D）输出电平105dBV输出电平可调整范围0-20dB （可调整）图像/伴音功率比-10dB-20dB 连续可调输出阻抗75寄生输出抑制比60dB图像载频正确度5KHz（VHF带内）； 10KHz（UHF带内）射频输出反射损耗12dB（VHF带内）； 10dB（UHF带内）视频输入电平1.0Vp-p（对应于87.5%调制度）视频输入阻抗75微分增益9%（当调制度为 87.5%）微分相位9（当调制度为 87.5%）色度/亮度时延差75 ns视频带内平坦度1dB视频箝位能力26dB视频调制度范围090% 连续可调视频信噪比62dB2T脉冲K系数K2t4%音频输入电平1Vp-p（50KHz频偏）谐波失真0.8%音频频率响应1dB输入阻抗600音频信噪比75dB音频预加重50s电源供电AC 220V10% 50Hz2Hz，50W工作环境温度040 工作环境湿度85%工作环境大气压86 106Kpa体积19英寸2U重量6.5-7KG尺寸(长*宽*高)（483*130*126 MM）指导提议：请大家尽可能选择模块式结构多路调制器，即使价格高一点，但维修方便，一个频道有问题，单独拆下来维修，其它频道不受影响。假如是非模块式结构，一个频道坏了只能整台维修，会造成多路节目同时中止。“数视宝”豪华型16路一体模块式固定邻频调制器产品介绍：SUSPO-E1610是在节省空间、耐用和高性能设计标准上开发组合型前端系统设备，它可自由组合调制器、可接入机顶盒、卫星机、解调器等音视频输出信号，本机前端放大混合器。4U尺寸标准机架既能安装在19英寸机柜上，又能够采取壁挂方法，使用灵活。采取中频调制，双数字锁相，CPU控制。产品性能：该产品广泛适适用于有线电视、小区闭路电视、宾馆、酒店、医院、学校、工厂、安防监控、电化教学、VOD视频点播、广告信息公布系统及洗浴中心等多种娱乐场所，尤其适适用于数字电视模拟转换和集中监控系统；内 容规 格固定频道(47860MHz)CH1CH56，Z1Z43（PAL D）输出电平110dBV输出电平可调整范围0-20dB （可调整）图像/伴音功率比-10dB-30dB 连续可调输出阻抗75寄生输出抑制比60dB图像载频正确度5KHz（VHF带内）； 10KHz（UHF带内）射频输出反射损耗12dB（VHF带内）； 10dB（UHF带内）视频输入电平1.0Vp-p（对应于87.5%调制度）视频输入阻抗75微分增益5%（当调制度为 87.5%）微分相位5（当调制度为 87.5%）色度/亮度时延差45 ns视频带内平坦度1dB视频箝位能力26dB视频调制度范围090% 连续可调视频信噪比55dB2T脉冲K系数K2t4%音频输入电平1Vp-p（50KHz频偏）谐波失真0.8%音频频率响应0.5dB输入阻抗600音频信噪比57dB音频预加重50s电源供电AC 220V10% 50Hz2Hz，50W工作环境温度040工作环境湿度85%工作环境大气压86 106Kpa体积/重量标准19英寸4U/净重11.8KG尺寸长*宽*高(483*205*178MM)导购提议：请大家尽可能选择模块式结构多路调制器，即使价格高一点，但维修方便，一个频道有问题，单独拆下来维修，其它频道不受影响。假如是非模块式结构，一个频道坏了只能整台维修，会造成多路节目同时中止。“数视宝”单 模 块 干 线 放 大 器 使 用 说 明 书适用型号：SP-8750M SP-8860M适合干线多级传输或要求较高分配网络使用。采取摩托洛拉或菲利蒲进口模块。使用前后双均衡器，线路平坦度调整简单方便，一进二出，每路可过流（保险丝切变），二路输出分支或分配任意插变。高可靠线性电源和严密多重防雷击系统，确保其长久连续工作可靠性。一、性能参数项目单位SP-7134SP-7134频率范围MHz45550/75045860标称增益dB30带内平坦度dB0.750.5标称输入电平dBV72标称输出电平dBV102增益调整范围dB015斜率调整范围dB024(其中9 dB为固定均衡片)噪声系数dB108C/CTB（59CH）dB6468C/CSO（59CH）dB6166温度赔偿范围dB2.5(30)反射损耗dB1416抗雷击能力KV5(10/700s)电源电压（50Hz）VA：220V10% 、 B：（30-60）V功耗VA15外型尺寸Mm27020075二、注意事项 1）、为确保远距离传送之平坦度及低频段讯噪比，请前后均衡同时使用为最好。中间频段信号（约80MHz200MHz处）电平过高时，也必需使用后均衡器，拔出后均衡切换器（17），箭头为垂直方向时插入。如中间段信号过低时，请置后均衡器为经过位置（箭头水平方向时）。2）、最大增益，指衰减器、均衡器为零、温补插件未接、输出插件为分支主输出时增益。3）、如频道数过大或放大器连续传输级数太多时，为确保图像质量，输出电平应合适减小。4）、必需用带过流保护装置电源供电器供电。当使用60V供电时，在未通电前，首先把开关拔在最高电压档（60V），然后依据输入电压高低（从带电输入或输出电缆接线柱上测），拔切换开关 （对准对应电压值）即可。不然变压器易发烧，甚至损坏，或是稳压范围不够，使最大输出电平减小。5）、装机结束，请检验过流情况，无需过流线路时，必需把该路保险丝管拔下；需用过流线路时，也最好用万用表，检验负载有否短路情况（用万用表最小电阻档测量）。6）、维修事项：产品由专业人员维修、安装。本厂已委托当地经销商负责，相关技术咨询，可和经销商或本厂技术部门联络。7）、产品在通电前，必需先接好大地。切记！四 产品结构说明：低压（60V）供电1）RF输入口 10）输出I检测口：-30dB2）输入检测口：-20dB 11）输出口（-10 dB或-4 dB）3）输入过流保险丝10A（无需过电时，拔下此管） 12）+24V电源指示灯4）可调衰减器（输入电平太高时使用） 13）输出口I过流保险丝10A5）可调均衡器 （无需过电时，拔下此管）6）温补切换器（箭头方向水平未加温补 14）输出口过流保险丝10A/250V 箭头方垂直已加温补，总增益减3 dB） （无需过电时，拔下此管）7）放大模块 15）本机电源工作保险丝管（1A/250V）8）输出分支器或分配器插件（选择） 16）交流输入电压选择开关9）输出口I17）后均衡器（固定9 dB）切换器，箭头方向水平为未加均衡，箭头方向垂直已加均衡。高压（220V）供电3）输入过流保险丝0.5A，其它同低压。CATV手持式双频道场强仪S9902手持式双频道场强仪特点简述： 双频道电平测量更方便更实用。 宽温背光大字符LCD显示。 特有：0-9数字按键，快速键入被测频道。 独立功效按键，快速进入多种测量状态。 高能镍氢电池组使用时间大于6小时。 节能设计，无操作五分钟自动关机。 用户可自行更换输入端子。 体积更小，重量更轻 高强度抗震材料外壳，坚固耐用。 关键性能：全数字式TV/CATV/FM场强测量，双频道电平测量、斜率测量。C/N测量、V/A测量、干线交流电压测量、伴音监听、带背光。技术参数:输入频率: 范围 48-870MHz 频率稳定度 30ppm 分辨率 10KHz 测量电平: 范围 30-120dBV 正确度 2dB 分辨率 0.1dB C/N 测量: 2.5dB，（输入信号80 dB） V/A 测量: 2dB 测量交流电压: 范围 30V-100V，超出100V报警提醒 正确度 1V 分辨率 0.1V RF输入阻抗: 75 IF带宽: 230KHz50KHz 显示方法: 宽温背光大字符LCD显示 窗口尺寸: 52*28（mm） 频道表: a.仪器内置标准电视频道表 1- 1-56CH、Z1-Z42CH b.依据用户要求定做 供电模式: AC：85V240V/50Hz60 Hz DC：镍氢电池组7.2V 工作环境: 使用温度范围: -10+50 相对湿度: 80%RH 存放温度范围: -20+60 外型尺寸: 160*68*124(mm) 重量: 550g(含电池) 相关更具体方案和参数，能够经过以下方法联络。东莞市数视宝电子设备联络人：苏先生 商务QQ：TEL: [phone] FAX: -800 网址： 地址：广东省东莞市东城区莞樟大道6号鸿怡大厦B区7楼数视宝其它产品图案：E1600调制器E2600调制器E3600调制器 E8700调制器工程案例图片：
