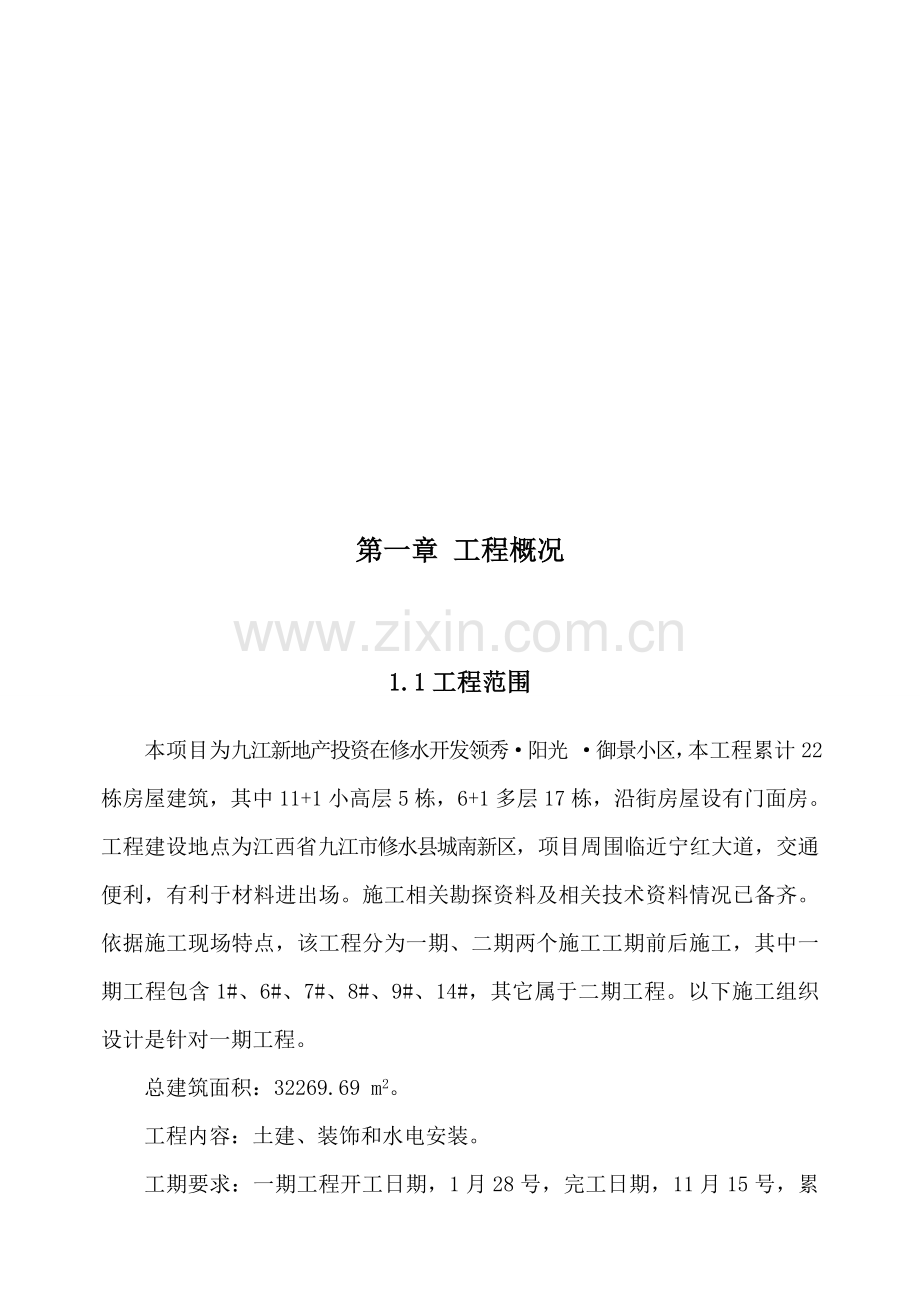

第一章 工程概况

1.1工程范围
本项目为九江新地产投资在修水开发领秀·阳光 ·御景小区，本工程累计22栋房屋建筑，其中11+1小高层5栋，6+1多层17栋，沿街房屋设有门面房。工程建设地点为江西省九江市修水县城南新区，项目周围临近宁红大道，交通便利，有利于材料进出场。施工相关勘探资料及相关技术资料情况已备齐。依据施工现场特点，该工程分为一期、二期两个施工工期前后施工，其中一期工程包含1#、6#、7#、8#、9#、14#，其它属于二期工程。以下施工组织设计是针对一期工程。
总建筑面积：32269.69 m2。
工程内容：土建、装饰和水电安装。
工期要求：一期工程开工日期，1月28号，完工日期，11月15号，累计210个日历天。
质量等级：合格。
安全生产要求：按规范规程文明施工，采取有效方法，确保施工安全。

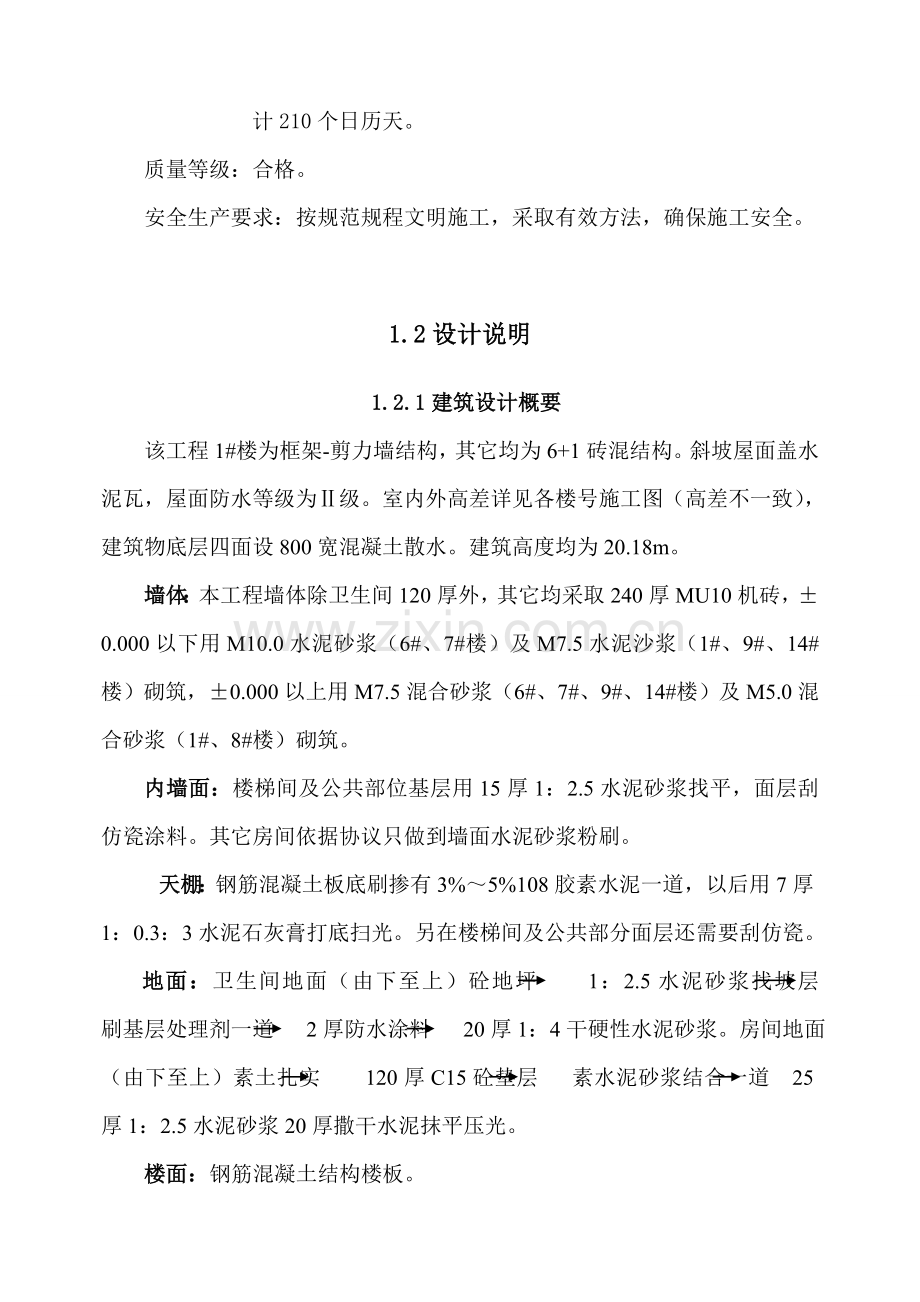

1.2设计说明
1.2.1建筑设计概要
该工程1#楼为框架-剪力墙结构，其它均为6+1砖混结构。斜坡屋面盖水泥瓦，屋面防水等级为Ⅱ级。室内外高差详见各楼号施工图（高差不一致），建筑物底层四面设800宽混凝土散水。建筑高度均为20.18m。
墙体：本工程墙体除卫生间120厚外，其它均采取240厚MU10机砖，±0.000以下用M10.0水泥砂浆（6#、7#楼）及M7.5水泥沙浆（1#、9#、14#楼）砌筑，±0.000以上用M7.5混合砂浆（6#、7#、9#、14#楼）及M5.0混合砂浆（1#、8#楼）砌筑。
内墙面：楼梯间及公共部位基层用15厚1：2.5水泥砂浆找平，面层刮仿瓷涂料。其它房间依据协议只做到墙面水泥砂浆粉刷。
天棚：钢筋混凝土板底刷掺有3%～5%108胶素水泥一道，以后用7厚1：0.3：3水泥石灰膏打底扫光。另在楼梯间及公共部分面层还需要刮仿瓷。
地面：卫生间地面（由下至上）砼地坪 1：2.5水泥砂浆找坡层 刷基层处理剂一道 2厚防水涂料 20厚1：4干硬性水泥砂浆。房间地面（由下至上）素土扎实 120厚C15砼垫层 素水泥砂浆结合一道 25厚1：2.5水泥砂浆20厚撒干水泥抹平压光。
楼面：钢筋混凝土结构楼板。
踢脚线：楼梯间采取面砖踢脚，储藏间采取水泥砂浆踢脚。其它房间均不做踢脚线。
门窗：采取成品木门、木质防火门、80系列塑钢窗等。
屋面：屋面采取坡屋面形式，防水等级Ⅱ级，其做法是（由下至上）钢筋砼结构层 1；2.5水泥砂浆找平层 4厚SBS防水卷材一道 35厚挤塑板 挂瓦条及顺水条 水泥瓦

1.2.2结构设计概要

该工程结构设计使用年限为50年，建筑结构安全等级为二级，抗震设防烈度6度。
本工程各楼号地基设计依据修水宁宇地勘企业提供《修水县领秀·阳光·御景住宅小区岩土工程汇报》，该一期工程全部楼号基础均采取柱下独立基础及墙下条形基础，持力层均落在粉质粘土层上，其承载力特征值Fak=200Kpa。
混凝土强度等级：6#、7#、8#、9#、14#基础垫层为C10，基础为C25，以上均为C20；1#楼除一、二层柱梁板采取C30外，其它部分同其它楼号。混凝土保护层厚度：依据工程所处环境类别分别详见各楼号施工图《结构设计说明（一）》及相关规范要求。
钢筋采取HPB为I级、HRB为II级，结构柱和梁连接处，梁截面之外上下各500mm范围内之结构柱箍筋应加密，间距100mm，砌体和结构柱相交处应砌成马牙槎，结构柱应用拉接筋和砌体拉接。柱和砌体连接应沿柱高度每隔500预埋2φ6钢筋，锚入柱内200，外伸700。框架柱钢筋连接采取电渣压力焊。板底钢筋伸入支座10d以上，且不于120㎜；板支座上部负筋两端设直勾，锚固长度不足时，应将垂直段加上至满足为止；板上孔洞应预留，施工时各工程必需配合土建，避免后凿，当板底和梁底平时，板底筋应置于梁筋之上。
门窗过梁除设有钢筋混凝土梁兼做过梁外，其它均根据施工图《结构设计说明（一）》第7条设置，过梁砼等级为C20。
施工应注意以下事项：本工程质量及所用建筑材料必需符合国家建委同意现行相关施工验收规范及验收标准，材质要求取得甲方同意。进行上部施工时，严格遵守规范进行沉降观察，沉降观察资料每次经监理签字做为验收必备资料。土建施工时应注意同水、电等各工种亲密配合，做好多种管线预埋，洞口预留及穿过楼面管道要做好防水处理。不得事后凿孔打洞。
1.3编制依据

1、本工程建筑、结构等施工图及招标文件。
2、国家法律条例
（1）《中国建筑法》
（2）《建筑工程质量管理条例》
(3)国家现行施工规范及江西省现有相关法律、法规等文
3、国家强制性规范标准
（1）国家现行建筑安装工程施工质量验收规范
（2）《建筑地基基础工程施工质量验收规范》GB50202—
（3）《砌体工程施工质量验收规范》GB50203—
（4）《混疑土结构工程施工质量验收规范》GB50204—
（5）《屋面工程质量验收规范》GB50207—
（6）《建筑地面工程施工质量验收规范》GB50209—
（7）《建筑装饰装修工程质量验收规范》GB50210—200l
（8）《建筑给水排水及采暖工程施工质量验收规范》GB50242—
（9）《建筑电气工程施工质量验收规范》 GB50303—
（10）建筑安装工程安全技术操作规程及相关要求
（11）企业内部相关施工技术规程
4、安全技术规程
（1）、建筑施工高处作业安全技术规范》JGJ80-91
（2）、《建筑机械使用安全技术规程》JGJ33-88
（3）、《施工现场临时用电安全技术规程》JGJ46-88

第二章 施工组织布署

我企业在接到中标通知书并签署工程协议协议书后，依据我企业有利条件，发扬本企业在总承包管理中取得经验，以ISO9002标准严格规范施工过程，严格根据建设工程施工协议，依据协议要求范围、权利、职责和义务，集中优势，对协议范围内工程进行总承包管理和组织施工，确保安全、质量、和进度。并立即按投标书施工组织设计先期组织施工、测量、后勤等相关人员进入现场；进行临时施工场地平整、轴线放样，搭建临时设施，组建项目经理部，编制具体施工方案等。
2.1指导思想
依据本工程技术经济特点及各项具体技术政策，为实现工程建设计划和设计要求，对人力、资金、材料、机械和施工方法等进行科学合理组织；在整个施工过程中，根据客观技术、经济规律，做出科学、合理安排，和设计部门、质监部门、监理单位和甲方亲密配合，充足发挥企业优势，合理供给物资，加紧施工速度，提升工程质量。
2.2施工组织布署
本工程施工以土建为主，水电安装及装饰工程等配合施工，协调各专业施工班组施工。
整体工程分基础施工期、主体结构施工期、装饰施工期（水电安装施工穿插其中）。经过平衡及调度，紧密地组织成一体。
基础、主体为关键进度控制区域，一切施工协调管理即人、材、机等首先满足该区，确保结构施工总进度计划。
1.施工方案确立标准
在方案确定过程中集思广益，努力提升机械化和工厂化施工程度，减轻劳动强度，提升生产率，确保工程质量，降低成本，尽可能缩短主导工序时间，确保在约定工期内完成施工任务，合理确定施工起点，步骤，确保现场施工担心有序。
优先安排好直接影响施工效率为全场服务施工设施，和各项临时性生产、生活设施。
明确项目管理目标、组织内容和组织结构模式，建立统一工程指挥系统，组建综合工作队伍，合理组织各班组施工。
2.现场布局
依据本工程规模、特点，混凝土采取现场拌制，人工浇筑；垂直运输采取自升式吊架，水平输送采取手推翻斗车；钢筋采取现场加工制作，主筋连接采取搭接绑扎和焊接（电弧焊和电渣压力焊）。

2.3施工管理组织机构成立
本着保工期、质量、安全标准，同时便于内、外协调，本企业在施工现场成立工程项目经理部，全权负责本工程施工组织、实施及管理。
施工组织机构图以下所表示：

项目经理

安全主任 主管施工员 质检员 材料员 预算员

土建施工员 水电施工员

木工班组 泥土班组 钢筋工班组 砼工班组 水电工班组

关键技术、管理人员配置表
姓名
职务
工作范围

项目经理
负责项目部日常工作

施工员
负责生产施

质检员
负责工程质量监督、检测

安全员
负责安全生产监督、管理

材料员
负责工地材料采购、监督

造价员
负责工程预结算

2.5项目部管理人员职责
项目经理：是本工程项目标最高责任人和管理者，确保所负担工程质量目标实现，推行工程协议，组织工程施工，合理配置各项资源，对工程质量、安全、进度、成本核实等负全方面责任，实施企业质量方针，负责项目部落实实施企业质量体系，做好人力、物力和机械设备调配和供给，立即处理施工中出现问题。
施工员（工长）：帮助项目经理工作，必需对项目经理工作负责，帮助总工程师编制施工组织设计及施工方案。有权停止一切影响工程质量施工，严把技术、质量、安全关，严格根据会审后设计图纸施工，组织好对施工班组技术和安全交底工作，立即填写施工中质量统计。
质检员：负责质量检验工作，正确处理现场碰到质量问题，做好确保资料、验评资料。对现场不符合规范和图纸要求施工有权阻止，严把工序关、质量关，做好自检、评定及质量统计工作，发觉隐患立即排除，有重大质量问题要立即向上级主管领导汇报。
安全员：做好各项安全交底工作，在实施过程中立即总结经验，主动开展上级部门部署安全达标、文明施工检验活动，工程施工中检验、制订安全方法、立即消除事故隐患，切实推行岗位责任。
材料员：根据工程进度，组织材料进场、加工、供给等工作，应严格控制材料质量关，对不符合要求材料果断杜绝进场，将现场材料合格证或质保书搜集保管好，做好各类材料堆放、标识等工作，建立多种材料报表，做到心中有数，另外还要负责材料抽样检验工作。
预算员：熟悉定额，标准和费率，熟悉施工图纸，了解采取施工艺和方法，进行工程成本控制，办理工程预结算。

2.6施工准备
施工准备工作基础任务是：掌握工程特点、施工关键、进度要求和施工现场客观条件；合理布署施工力量；进行施工现场场地准备；从物资、人力、技术和组织等方面为工程施工发明条件。施工准备工作不仅在开工前准备阶段要进行，它还贯穿在整个施工活动全过程中。
开工前施工员、质检员、预算员、技术责任人员应熟悉图纸，组织技术交底，并和甲方单位、设计部门、监理单位进行图纸会审，编制具体施工组织设计和各分项施工方案，按建筑设计高程实测制订测量控制网点。多种标准、规范、图集、工艺标准到位，编制设计预算，做出具体工料分析。
施工场地控制网测量：依据给定永久性坐标和高程，根据工程总平面图要求，进行施工场地控制网测量，设置场区永久性控制测量标桩。
现场三通一平：确保施工现场水、电、路通畅及场地平整，做好场地排水工作；按消防要求设置消火栓。
需设置通讯呼叫设施。
做好季节性施工准备：落实冬、雨季节所需施工项目标临时设施及技术组织方法。
租赁搭建临时设施：依据施工组织设计和临时设施需要量进行计划。临时设施准备：办公室、试验室、搅拌机棚、钢筋棚、水泥库、木工棚、仓库、工人住房、食堂、厕所、配电间、门卫、职员食堂等临时设施立即落实，避免浪费，以降低临时设施费用投入。
机械设备准备：详见后附表。
2.7劳动力组织计划
项目施工需要大量劳动力，而且时间相对集中，所以，开工前落实劳力起源，按计划适时组织进（退）场，是顺利开展施工、按期完成任务、避免停工或窝工浪费关键条件之一。
本工地组织机构由项目经理和五大员组成，依据该工程特点，工程进度要求，编制具体用工和人员使用计划，组织操作技术精良、能吃苦耐劳青壮年劳力施工班组进场，需配置经验丰富木工、钢筋工、泥工、架子工班组及适量水工、电工（企业委派水、电施工员各一名现场指导），特殊工种持证上岗，并建立劳务管理体制。
工人开工前三天进场，安全员对全部工人进行安全、防火和文明施工教育，并签署劳务协议及制订文明施工方法。为落实施工计划和责任制由施工员对各班组长及全部工人逐层进行交底，交底内容包含：施工进度计划、分项工程施工工艺标准及安全、技术方法、降低成本、质量确保方法、质量标准和验收规范、企业相关安全、质量确保要求和业主相关管理要求等。劳动力计划表详见附表。
2.8施工现场平面部署
依据现场勘察，施工场地比较开阔，除部署垂直运输设备、材料堆场外，还可搭建临时设施，有利于工地安全生产，文明施工。
垂直运输：在工程主体结构施工时，设塔吊即能满足垂直运输又能满足水平运输，关键负担钢筋、模板、混凝土、砂浆、砖等施工用材料垂直运输，严禁上人，水平运输用手推翻斗车。
外脚手架搭设：沿建筑物外围四面设双排钢管脚手架，用于小型材料和人员上下，并作为砌体、装修阶段外架。
模板：本工程采取九夹板模板，60*80方料横楞，钢管支撑。
平面部署：
依据工场实际条件，垂直运输设施部署在各建筑物之间或侧面，将新建工程用临时围墙圈出来，并设门卫值班，砌临时围墙适用放宽场地，可设办公室、机具房、水泥库、搅拌机棚、木工棚、钢筋棚等临时设施，材料堆场可设在空地上，若底层框架起来后，钢筋、模板等材料可堆放其中。具体详见后附施工总平面部署图。
为了便于雨季施工，要考虑整个场地排水设施，沿四面挖排水沟，并做5‰排水坡度，将水引进路边排水沟，再排至下水道。
本工程考虑为了方便堆放砂、石等材料，在现场硬化一块场地（用C20混凝土捣10CM厚），即可确保砂石质量、又可降低砂、石浪费。
施工用电：依据现场施工机械设备总功率，确定变压器容量，施工中将从变压器处引入各施工区，干线全部采取地埋方法，埋入深度为700MM，采取三相五线制，电源就近驳接，设一配电房。依据施工现场临时用电安全标准，本工程考虑三个回路，一回路至钢筋棚、木工棚；二回路至龙门架、搅拌机；三回路至办公室、生活用房。各回路按三级配电控制。
施工用水：施工临时用水由施工用水、现场生活用水和消防用水组成，依据用水高峰期最大用水量、现场人数、施工现场面积等原因确定供水管径。考虑到用水高峰期，经过计算，施工用水主管道采取Ф50钢管，支管用Ф25钢管送至各用水点。

2.9施工协调管理
和设计单位间工作协调：假如本企业中标，立即和设计院联络，深入了解设计意图及工程要求，提出更切合实际施工方案；主持图纸审查；对施工中出现情况，除按驻现场建筑师、监理要求立即处理外，还应主动修正可能出现设计错误。
和监理单位工作协调：在施工全过程中，严格根据监理工程师同意施工纲领、施工组织设计进行对施工单位质量管理，在自检和专检同时，接收监理验收和检验，并根据监理要求，给予整改；全部进入现场使用成品、半成品、设备、材料、器具，均主动向监理师提交产品合格证或质保书；按部位或分项、工序检验质量，严格实施“上道工序不合格，下道工序不施工”准则，使监理师能顺利开展工作。对可能出现工作意见不一致情况，遵照先实施监理指导后给予磋商统一标准，在现场质量管理工作中，维护好监理师权威性。

第三章 施工进度计划

施工进度计划以施工方案为基础，依据施工总进度计划要求工期和技术物资供给条件，遵照各施工过程合理工艺次序，统筹安排各项施工活动开工时间、完工时间和相互搭接关系。它任务是为各施工过程指明一个确定施工日期，即时间计划，然后以此为依据确定施工作业所必需劳动力和多种技术物资供给计划。本企业技术人员对施工现场进行了勘察，并借鉴以往曾施工过类似工程施工经验，依据甲方工期要求，确定了施工总体安排。本企业将严格按同意进度计划组织施工，接收甲方对进度监督、检验，确保工程准期交付使用。
3.1工期特点
依据甲方要求，本工程工期为210日历天，修水县气候条件，上六个月要经过梅雨季节，雨水较多，会延误工期，所以工期会相对较紧，应随时依据天气形势合理调配劳动力，组织材料进场，编制雨季施工方法，加紧基础及主体施工，晴天露天作业，雨天可室内作业。

3.2施工工艺步骤
施工时要依据不一样专业划分任务，土建部分由土建专业队伍负担，水、电、防水、装修等部分成立对应专业施工队伍，在项目经理部统一管理下，以土建为主导，各专业之间相互协调，亲密配合。为适应工期要求，本工程组织平行施工，穿插流水施工作业。
独立基础工艺步骤：
测量放线；基坑基槽土方开挖、验槽、模板、扎钢筋、水电预埋、隐蔽工程验收、浇捣混凝土、养护、基础回填土。
框架结构工艺步骤：
测量放线、柱钢筋、水电预埋、柱模板、柱混凝土、护模养护、标高放线、梁板模板、梁板钢筋、水电预留、预埋、梁板混凝土、养护.
装饰装修工程工艺步骤：
测量放线、二次结构砌筑、屋面防水、立门窗洞口、内墙抹灰、楼地面、门窗扇安装、墙面踢脚、涂料、地面面层。

3.3施工组织计划
结构工程本着先地下、后地上；先基础，后主体标准组织施工，竖向划分基础、主体、装修三个施工层。
基础及主体结构施工时按施工段穿插组织流水施工，交叉作业，不占用关键时间。
装修施工时，室内装饰按楼层组织流水施工，外装饰从上至下分段组织施工，室内、室外装修可进行平行作业。

3.4施工进度计划管理
施工进度计划管理关键包含：单位工程总进度计划，关键分部分项工程进度计划。
定时召开由建设、施工、监理等单位参与协调会，确定工作关键，处理工程中存在问题，调整进度计划。
企业将对月进度计划进行全方面检验，和项目部班子经济收入挂钩，提升项目管理班子工作主动性，确保工程进度按预期目标完成。
3.5工期确保方法
企业调配技术力量和设备、充足资金，由现场项目部调度；引入竟争机制，按总体、分项计划要求，明确天天所需劳感人数、多种材料数量、机械进退场时间及安装配合部位等，避免停工、窝工。本企业将组织充足精干人员，调集精良设备，投入到本工程项目中，加强施工现场协调和指导。建立严格工程施工日志，逐日具体统计工程进度、质量设计修改等事宜。关键领导者和相关管理人员跟班作业，必需时组织有效力量，加班加点突破难点，以确保工程总进度计划实现。
组织流水作业，经过网络节点控制目标实现来确保各控制点工期目标实现，从而确保总工期目标实现；施工准备计划由专员逐项落实，合理组织人、材、机动态调配；对影响工期关键工序进行动态管理，及进找出影响进度原因，制订对策，加紧工程进度；举行和监理、建设、设计、质检等部门联席办公会议，立即处理施工中出现问题。
第四章 关键项目施工方法及技术方法
4.1关键项目施工方案及施工要求
4.1.1工程测量、放线
在施工现场设专职测量员，负责工程测量定位，轴线标高复检及垂直度控制和沉降观察工作，同时配置专门测量工具及辅助人员。
1．测量仪器：J2经纬仪1台，S3水准仪1台，5米塔尺1根，50米钢尺1把，计量、检测工具应经计量部门检测合格后方可使用。
2．测量定位：
1）施工控制网建立：依据现场业主提供控制点，用经纬仪、水准仪、钢尺进行网点测设。查对计划建筑物在施工总平面图上坐标位置，查对无误后，进行签字认可，建立场区方格控制网。施工测量平面控制工作将以该控制网为基准，依据施工图进行加密设点、引测该控制网埋点水准标识，所以该工程轴线、标高控制以方格网控制点为基准逐步传输；
施工控制网点及间距布设应满足建筑物施工定位放线和技术监督要求，和总平面图相配合，控制点包含有建筑物四个大角；
施工控制网点测量应进行闭合误差校核，误差值在1/5000内，可按百分比修正，超出许可误差值时，应复测；
施工控制网点、水准点及建筑物主轴线应建立在外部平面控制点上，在建筑物施工区域内围墙上设红三角标志或定位桩上投设小铁钉标志，标志设置稳固、不变位，并用混凝土包护，加设护栏围护。
2）轴线定位：依据业主提供红线，设计图中新建建筑物和建立控制网点，用经纬仪测量定位，用钢卷尺丈量平面及开间尺寸；测量由主轴线交点处开始，测量各轴线，最终将经纬仪移到对角点进行校核闭合无误，总体尺寸及开间尺寸复核正确，把轴线延伸至建筑物2米以外设轴线控制桩或近处墙上，预防基础施工时破坏。轴线标志应标画各纵横线代号。
3）标高测量：依据业主提供标高水平点经确定后，建立场区标高控制网点，并进行保护，在施工现场较硬地方，测出三个水准点，其闭合差在许可范围内，然后由此三个水准点，把建筑物相对标高引测到水准基座上，再用钢尺向上将标高翻测比楼面高出500MM控制标高。
主体结构标高根据要求许可偏差不得大于30MM，依据周围水准点，先于底层柱上测出+1.00标高线，划上▼标识，然后用专用钢卷尺，从底层▼+1.00标高线，沿三根柱身逐层向上丈量，三根柱丈量差不得大于5MM，然后取三点平均值，划上相对标高线，写明相对高程，并用仪器按每层楼设计标高找平。
在逐层丈量时，为避免偏差积累，每隔2层从底层+1.00标高线丈量一次累计高程，如发觉误差，立即调整，并达成规范要求。
4）施工放线：依据甲方提供测量定位放线依据及本工程建筑结构设计特征，确定建筑物测量控制网，控制网以合适轴线作为关键控制轴线，在合适坚固位置作好标识，作为校核依据。
为确保测量时视线通畅无阻，所以在平行各轴线一定距离位置建立控制线，轴线控制标志点设置在基坑外周围建筑物上，并保护好各控制点不被破坏，要做显著标识，定时检验。基础工程放线时，将经纬仪架设在控制点上，后视另一对应控制点，这么依次投出全部主控制线，然后依据主控轴线，用50米钢尺，根据施工图纸，分出各条轴线位置及墙柱梁位置，每跨轴线误差控制在10MM以内。
3．垂直度控制测量：
测量工具：激光经纬仪，标准钢卷尺，15kg垂球各1。
测量方法：采取内控法测设定位。
依据建筑总平面形状，在建筑首层部署轴线控制点。控制点通常采取150*150*10MM钢板预埋在首层，再在钢板上标出控制点，并正确测量出控制点之间相互关系。
主体施工时，每层楼面预留200~300MM方孔，经过方孔将控制点上引，主体施工1~3层时，采取锤球投点方法将控制点投测到各层楼面上，再用经纬仪测出控制点之间关系，并和首层数据相比较，距离误差小于2MM，角度误差小于±200 。如误差超出时，要立即查找原因，加以调整，确保每层吊线误差小于±3MM。
控制点引好后，用经纬仪定出楼面平面轴线，严禁用拉线方法放线。
当主体施工到第4层时，为确保控制点精度，将首层控制点投测到第4层楼面，重新埋设点位，作为4至顶层楼面吊线基准点。
4．沉降观察
设置水准基点，将业主提供永久性水准点高程引进施工现场，设置两组，每组四个基点桩，部署在建筑物四个大角上，基点桩设置施工现场以外不受建筑物视力影响，能够互视，经回合线闭路后用混凝土固定并加设护栏。
设置观察点：建筑物沉降观察点部署要能全方面反应建筑物变形情况，依据设计部门指定位置确定沉降观察点。
在浇筑基础梁时应埋设临时观察点，以此次为首次沉降观察。在施工至±0.00M时再进行一次观察，各将临时观察点移至距±0.00M高100MM处观察点上，按施工图纸要求在正确位置上埋设永久观察点，观察点用L50X6等边角钢和混凝土中埋件焊接，伸出混凝土面63MM，埋入混凝土中100MM，ф50不锈钢半圆求头和角钢焊接，观察点埋设后进行首次闭合线路水准测量并将结果保留。
观察在二层楼面施工完成后进行第一次观察，以后每升高三层观察一次，直至完工，完工后移交于业主负责进行，第十二个月每一季度观察一次，以后每隔十二个月观察一次，直到沉降稳定为止。

4.1.2土方工程施工技术方法
此次工程基础为柱下独立基础及墙下条形基础，均为浅基础，所以结合本工程特点及工期要求，能够采取人工挖土方。开挖前首先依据场内轴线控制网，用白灰撒出开挖线。开挖基槽时，如发觉土层和地质汇报不符，应立即通知建设单位、地质勘探部门、设计院等相关部门人员，到现场研究处理。
人工开挖时挖到基础基底标高上约200mm处，剩下土层待验槽后浇筑混凝土垫层前人工突击挖除，以避免基底土受到扰动及曝晒和水浸。
土方堆放：依据土方平衡调配，开挖出土方除留部分回填外，其它要装车外运。用于回填土方在现场要用密目网安全网覆盖。
土方回填：填土前应将基槽（坑）底或地坪上垃圾杂物清理洁净，检验回填土质量有没有杂物，粒径是否符合要求，和回填含水量是否控制在最好含水量范围内，如含水量偏高，可采取翻松，晾晒或均匀掺入干土等方法，含水量偏低可洒水湿润。
回填土应分层铺摊，每层铺土厚度依据土质、密度要求和机具性能确定，通常蛙式打夯机每层铺土厚度为200-350mm；人工打夯小于200mm。回填土每层最少夯打三遍，打夯应一夯压半夯，夯夯相接、行行相连，纵横交叉。
基槽回填应在相对两侧或四面同时进行。基础墙两侧标高不可相差太多，以免把墙挤歪。回填房心及管沟时，为预防管道中心线位移或损坏管道，应用人工先在管子两侧填土扎实，并应由管道两侧同时进行，直至管顶0.5m以上时，在不损坏管道情况下，方可采取蛙式打夯机扎实，不然一律采取人工打夯。
回填土每层填土扎实后，应按规范要求进行环刀取样，测出干土质量密度，达成要求后，再进行上一层铺土。为了能确保土壤密实度取得最大干容重，回填前应对回填土进行土壤击实试验，方便测得最好含水率。回填土应依据测定最好含水率拌制。含水率过大时，夯填中会造成弹簧土：含水率过小时，不宜扎实，回填土压实系数应在0．93以上方能符合要求。
4.1.3人工挖孔灌注桩施工技术方法
依据桩基平面部署图，桩身直径分别为900、1100、1300等多个，桩身净长以实际验桩为准。
人工挖孔桩开孔前，桩位要定位放样正确，井圈中心线和设计轴线偏差不得大于20MM，井圈顶面标高应比场地高出150~200MM。
一、施工工艺
1.放线定桩位及高程：在场地三通一平基础上，依据建筑物测量控制网资料和基础平面部署图，测定桩位轴线方格控制网和高程基准点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部（即第一步）圆周。撒石灰线推作为桩孔开挖尺寸线。桩位线定好以后，必需经相关门进行复查，办好预检手续后开挖。
2.开挖第一节桩孔土方：开挖桩孔应从上到下逐层进行，先挖中间部分土方，然后扩及周围，有效地控制开挖桩孔截面尺寸。每节高度应依据土质好坏、操作条件而定，通常以0.9~1.2m为宜。
3．支护壁模板附加钢筋：为预防桩孔壁坍方，确保安全施工，成孔应设置井圈，其种类有素混凝土和钢筋混凝土两种。以现浇钢筋混凝土井圈为好，和土壁能紧密结合，稳定性和整体性能均佳，且受力均匀，能够优先选择。当桩孔直径不大，深度较浅而土质又好，地下水位较低情况下，也中以采取喷射混凝土护壁。护壁厚度应依据井圈材料、性能、刚度、稳定性、操作方便、结构简单等要求，并按受力情况，以最下面一节所承受土侧压力和地下水侧压力，经过计算来确定。
护壁模板采取拆上节、支下节反复周转使用。模板之间用卡具、扣件连接固定，也能够在每节模板上下端各设一道圆弧形、用槽钢或角钢做成内钢圈作为内侧支撑，预防内模受涨力而变形。不设水平支撑，以方便操作。
第一节护壁以高出地坪150~200mm为宜，便于挡土、挡水。桩位轴线和高程均应标定在第一节护壁上口，护壁厚度通常取100~150mm。
4．浇筑第一节护壁混凝土：桩孔护壁混凝土每挖完一节以后应立即浇筑混凝土。人工浇筑，人工捣实，混凝土强度通常为C20，坍落度控制在100mm，确保孔壁稳定性。
5．检验桩位（中心）同线及标高：每节桩孔护壁做好以后，必需将桩位十字轴线和标高测设在护壁上口，然后用十字线对中，吊线坠向井底投设，以半径尺杆检验孔壁垂直平整度。随之进行修整，井深必需以基准点为依据，逐根进行引测。确保桩孔轴线位置、标高、截面尺寸满足设计要求。
6．架设垂直运输架：第一节桩孔成孔以后，即着手在桩孔上口架设垂直运输支架。支架有：木搭、钢管吊架、木吊架或工字轴线位置、标高、截面尺寸满足设计要求。
7．安装电动葫芦或卷扬机：在垂直运输架上安装滑轮组和电动葫芦或穿卷扬机折钢丝绳，选择合适位置安装卷扬机。假如是试桩和小型桩孔，也能够用木吊架、木辘轳或人工直接借助粗麻绳作为提升工具。地面运土用手推车或翻斗车。
8．安装吊桶、照明、活动盖板、水泵和通风机。
在安装滑轮组及吊桶时，注意使吊桶和桩孔中心位置重合，作为挖土时直观上控制桩位中心和护壁支模中心线。井底照明必需用低压电源（36V，100W）、防水带罩安全灯具。桩口上设围护栏。
当桩孔深大于20m时，应向井下通风，加强空气对流。必需时输送氧气，预防有毒气体危害。操作时上下人员轮换作业，桩孔上人员亲密注视观察桩孔下人员情况，相互呼应，切实预防安全事故发生。
当地下水量不大时，随挖随将泥水用吊桶运出。地下水量较大时，吊桶已满足不了排水，先在桩孔底挖集水坑，用高程水泵沉入抽水，边降边挖土，水泵规格按抽水量确定。应日夜三班抽水使水位保持稳定。地下水位较高时，应先采取统一降水方法，再进行开挖。
桩孔口安装水平推移活动安全盖板，当桩孔内有些人挖土时，应掩好安全盖板，预防杂物掉下砸人。无关人员不得靠近桩孔口边。吊运土时，再打开安全盖板。
9．开挖吊运第二节桩孔土方（修边），从第二节开始，利用提升设备运土，桩孔内人员应戴好安全帽，地面人员应拴好安全带。吊桶离开孔口上方1.5m时，推进活动安全盖板，掩蔽孔口，预防卸土土块、石块等杂物坠孔内伤人。吊桶小推车内卸土后，再打开活动盖板，下放吊桶装土。
桩孔挖至要求深度后，用支杆检验桩孔直径及井壁圆弧度，上下应垂直平顺，修整孔壁。
10．先拆除第一节支第一节护壁模板，放附加钢筋，护壁模板采取拆上节支下节依次周转使用。如往下孔径缩小，应配置小块模板进行调整。模板上口留出高度为100mm混凝土浇筑口，接口处应捣固密实。拆模后用混凝土或砌砖堵严，水泥砂浆抹平。拆模强度达成1Mpa。
11．浇筑第二节护壁混凝土：混凝土用串桶送来，人工浇筑，人工插捣密实。混凝土可由试验室确定掺入早强剂，以加速混凝土硬化。
12．检验桩位中心轴线及标高：以桩孔口定位线为依据，逐节校测。
13．逐层往下循环作业，将桩孔挖至设计深度，清除虚土，检验土质情况，桩底应支承在设计所要求持力层上。
14.开挖扩底部份：桩底可分为扩底和不扩底两种情况。挖扩底术应先将扩底部位桩身圆柱体挖好，再按扩底部位尺寸、形状自上而下消土扩充成设计图纸要求；如设计无明确要求，扩底直径通常为1.5~3.0d。扩义部位变径尺寸为1：4。
15．检验验收：成孔以后必需对桩身直径、扩头尺寸、孔底标高、桩位中线、井壁垂直、虚土厚度进行全方面测定。做好施工统计，办理隐蔽验收手续。
16．吊放钢筋笼：钢筋笼放入前应先绑好砂浆垫块，按设计要求通常为70mm（钢筋笼四面，在主筋上每隔3~4m左右设一个ф20耳环，作为定位垫块）；吊放钢筋笼时，要对准孔位，直吊扶稳、缓慢下沉，避免碰撞孔壁。钢筋笼放到设计位置时，应立即固定。遇有两段钢筋笼连接时，应采取焊接（搭接焊或帮条焊），双面焊接，接头数按50%错开，以确保钢筋位置正确，保护层厚度符合要求。
17．浇筑桩身混凝土：桩身混凝土可使用粒径小于50mm石子，坍落度80~100mm，机械搅拌。用溜槽加串桶向桩孔内浇筑混凝土。混凝土落差大于2m，桩孔深度超出12m 时，宜采取混凝土导管浇筑。浇筑混凝土时应连续进行，分层振捣密实。通常第一步宜浇筑到扩底部位顶面，然后浇筑上部混凝土。分层高度以捣固工具而定，但不宜大于1.5m。
18．混凝土浇筑到桩顶，应合适超出桩顶设计标高，以确保在剔除浮浆后，桩顶标高符合设计要求。桩顶上钢筋插铁一定要保持设计尺寸，垂直插入，并有足够保护层。
19．雨期施工：
雨天不能进行人工挖桩孔工作。现杨必需有排水方法，严防地面雨水流入桩孔内，致使桩孔塌方。
二、质量标准
确保项目：
灌注桩原材料混凝土强度必需符合设计要求和施工规范要求。
实际浇筑混凝土量，严禁小于计算体积。
浇筑混凝土后桩顶标高及浮浆处理，必需符合设计要求和施工规范要求。
基础项目：
桩身直径应严格控制。通常不应超出桩长3‰，且最大不超出50mm。
孔底虚土厚度不应超出要求。扩底形状、尺寸符合设计要求，桩底应落在持力土层上，持力层土体不应被破坏。
许可偏差项目，见表
人工成孔灌注桩许可偏差
项次
项目
许可偏差(mm)
检验方法
1
钢筋笼主筋间距
10
尺量检验
2
钢筋笼箍筋间距
20
尺量检验
3
钢筋笼直径
10
尺量检验
4
钢筋笼长度
50
尺量检验
5
桩位中心轴线
10
拉线和尺量检验
6
桩孔垂直度
3‰L，且小于50
吊线和尺量检验
7
桩身直径
10
尺量检验
8
桩底标高
10
尺量检验
9
护壁混凝土厚度
20
尺量检验
注：L为桩长。

4.1.4承台基础梁施工技术方法
当人工挖孔桩基施工已全部完成，截桩符合设计要求标高，将埋入承台内桩顶部分凿出、洗净，并按设计标高和尺寸挖完基土，已办完桩基施工验收统计，即可进行承台、基础梁施工。
1．钢筋绑扎：
绑扎钢筋前必需将桩头浮浆部分或锤击面破坏部分去除，并应确保桩体埋入承台长度符合设计要求。
按设计图纸查对成型钢筋规格、形状、型号，并经核验后分类挂牌堆放。钢筋应按次序绑扎，先长轴后短轴，由一端向另一端依次进行。操作时按图纸要求划线、铺筋、穿箍、预埋件安装、绑扎，最终成型。
预埋管线及铁件。预留孔洞位置应正确。桩伸入承台梁钢筋、承台梁上柱子，应按图纸绑扎牢靠（采取十字扣绑扎或焊接牢靠，其标高、位置、锚固长度等尺寸应正确，不得遗漏和移位）。
受力钢筋搭接接头位置应正确，搭接接头长度必需符合规范要求，接头应相互错开，上铁接应在跨中，下接头应尽可能设在支座处。全部受力钢筋和箍筋交接处应全绑扎，不得跳扣。
垫块。绑水泥砂浆垫块，其垫块强度等级应满足母体砼要求。底部钢筋下应加垫块，通常保护层厚度不得小于50毫米，每隔1米放置一块，侧面垫块应和钢筋绑牢，不应遗漏。
2．安装模板：
依据施工方案制模板组装方案，按设计计算确定拉结螺栓长度、直径、位置，以有纵横龙骨和连杆点间距、尺寸和位置。模板必需采取统一模数。如遇异型状态时可另加木模板补缝。
3．混凝土浇灌：
拌制。应按试验配合比计算出每盘水泥、砂、石子重量及外加剂用量。操作时严格实施重量比，加料作业次序是：石子，水泥，砂子，水。外加剂通常应同水一起加入。
砼浇注应按次序直接将砼倒入模板中，如接槎超出初凝时间，应按施工缝要求处理。振捣。砼振捣应按浇注次序方向采取斜向振捣法进行，振捣棒和水平面倾斜角为3度左右，棒头应朝前时方向。插入振捣棒间距以500毫米为宜，应预防漏振。振捣时间以砼表面出现翻浆溢出气泡为准。振捣后应按标高控制线，用木抹子搓平。留槎，纵横交接处和桩顶部位不宜留槎。留槎应在相邻两桩中间1/3范围内，使新旧砼结合良好。
4.1.6模板工程施工方案
模板工程施工依据图纸、规范和规程进行。
1．施工准备：项目技术责任人组织项目部技术、生产人员熟悉图纸，认真学习撑握施工图内容、要求和特点，同时针对图纸存在问题和设计、建设、监理共同协商处理，取得一致意见后，办理图纸会审统计，作为施工图变更依据和施工操作依据，熟悉各部位截面尺寸、标高，制订模板初步设计方案。
