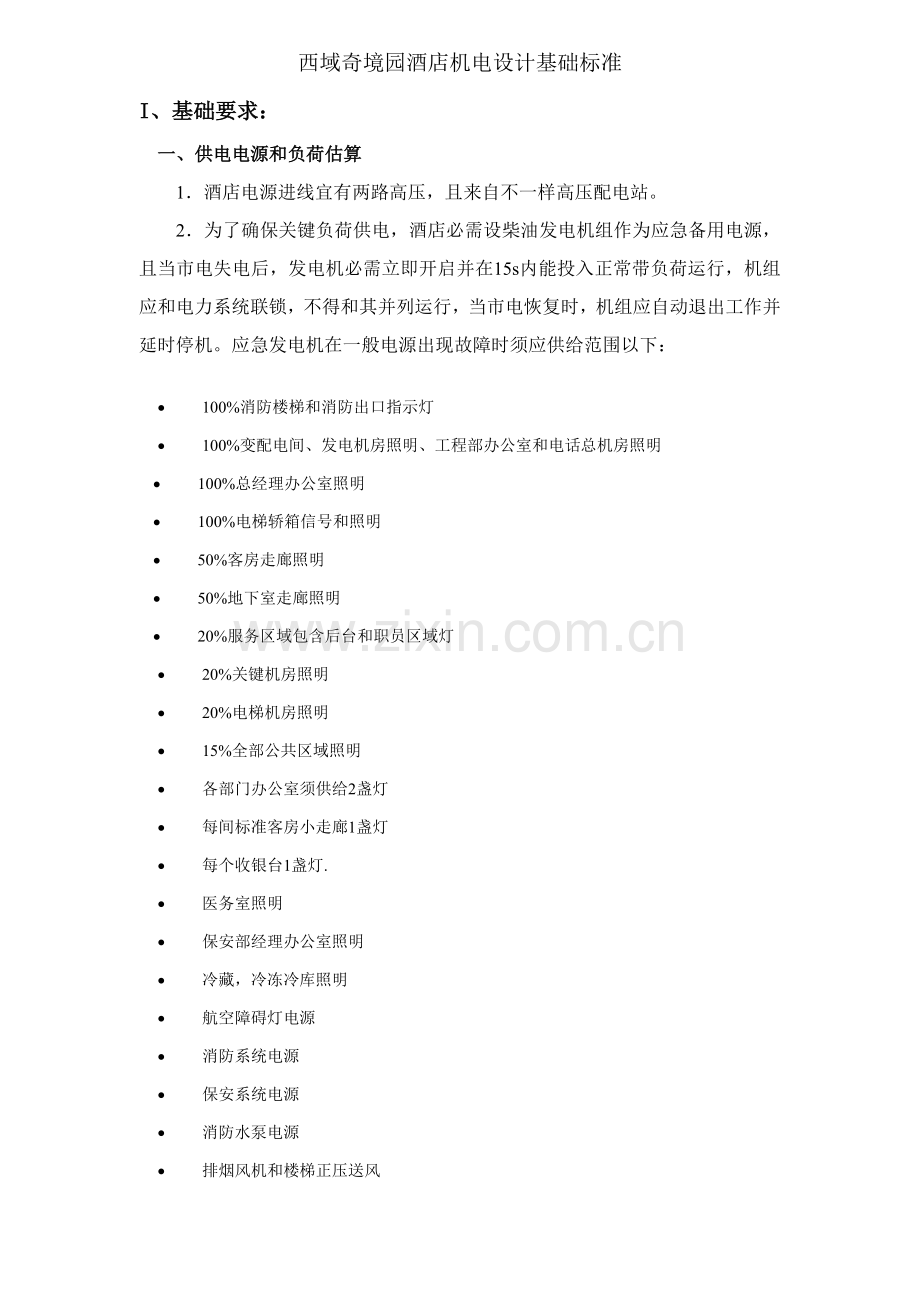

西域奇境园酒店机电设计基础标准
I、基础要求：
一、供电电源和负荷估算
1．酒店电源进线宜有两路高压，且来自不一样高压配电站。
2．为了确保关键负荷供电，酒店必需设柴油发电机组作为应急备用电源，且当市电失电后，发电机必需立即开启并在15s内能投入正常带负荷运行，机组应和电力系统联锁，不得和其并列运行，当市电恢复时，机组应自动退出工作并延时停机。应急发电机在一般电源出现故障时须应供给范围以下：
· 100%消防楼梯和消防出口指示灯
· 100%变配电间、发电机房照明、工程部办公室和电话总机房照明
· 100%总经理办公室照明
· 100%电梯轿箱信号和照明
· 50%客房走廊照明
· 50%地下室走廊照明
· 20%服务区域包含后台和职员区域灯
· 20%关键机房照明
· 20%电梯机房照明
· 15%全部公共区域照明
· 各部门办公室须供给2盏灯
· 每间标准客房小走廊1盏灯
· 每个收银台1盏灯.
· 医务室照明
· 保安部经理办公室照明
· 冷藏，冷冻冷库照明
· 航空障碍灯电源
· 消防系统电源
· 保安系统电源
· 消防水泵电源
· 排烟风机和楼梯正压送风

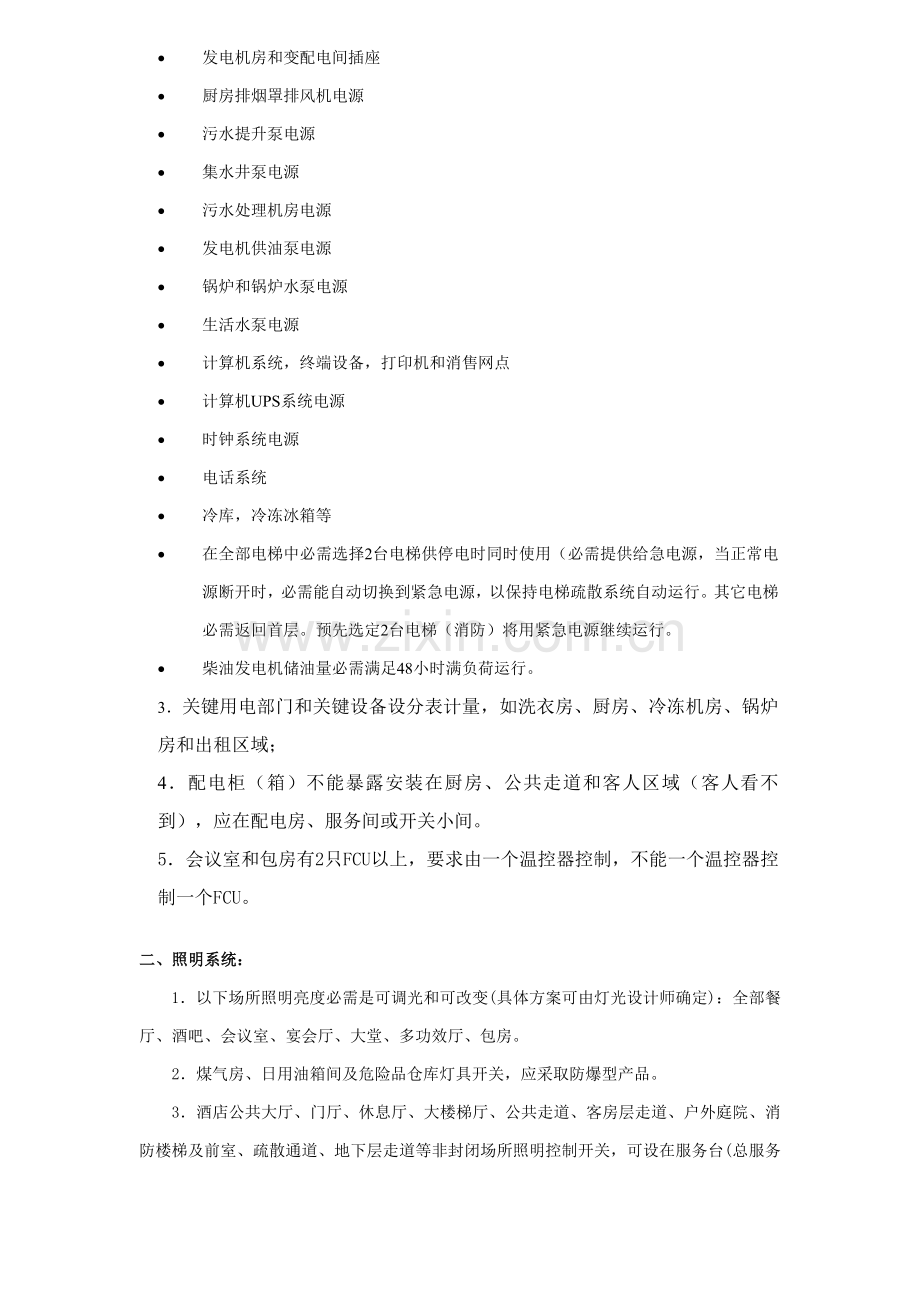

· 发电机房和变配电间插座
· 厨房排烟罩排风机电源
· 污水提升泵电源
· 集水井泵电源
· 污水处理机房电源
· 发电机供油泵电源
· 锅炉和锅炉水泵电源
· 生活水泵电源
· 计算机系统，终端设备，打印机和消售网点
· 计算机UPS系统电源
· 时钟系统电源
· 电话系统
· 冷库，冷冻冰箱等
· 在全部电梯中必需选择2台电梯供停电时同时使用（必需提供给急电源，当正常电源断开时，必需能自动切换到紧急电源，以保持电梯疏散系统自动运行。其它电梯必需返回首层。预先选定2台电梯（消防）将用紧急电源继续运行。
· 柴油发电机储油量必需满足48小时满负荷运行。
3．关键用电部门和关键设备设分表计量，如洗衣房、厨房、冷冻机房、锅炉房和出租区域；
4．配电柜（箱）不能暴露安装在厨房、公共走道和客人区域（客人看不到），应在配电房、服务间或开关小间。
5．会议室和包房有2只FCU以上，要求由一个温控器控制，不能一个温控器控制一个FCU。
二、照明系统：
1．以下场所照明亮度必需是可调光和可改变(具体方案可由灯光设计师确定)：全部餐厅、酒吧、会议室、宴会厅、大堂、多功效厅、包房。
2．煤气房、日用油箱间及危险品仓库灯具开关，应采取防爆型产品。
3．酒店公共大厅、门厅、休息厅、大楼梯厅、公共走道、客房层走道、户外庭院、消防楼梯及前室、疏散通道、地下层走道等非封闭场所照明控制开关，可设在服务台(总服务台或对应层服务台)等处集中控制或采取BA控制。对于设计标准较高酒店,上述公共照明部分,应本着节能和安全用电标准,采取自动感应延时自熄式灯具或开关。
4．公共走道，尤其客房走廊，疏散门EXIT出口指示灯必需横过来装，确保走道两边全部能显著看到。不只是仅仅在疏散门框上方装一个EXIT出口指示灯。或两个全部要（一横一竖）疏散诱导灯和出口指示灯EXIT必需在室内设计设计图上表示出来
三、广播音响系统：
1. 走道、各公共区域、电梯骄箱内、大堂、餐厅、宴会厅、会议室、公共卫生间、酒吧、包房、职员餐厅、更衣室、服务间及各后台区域等全部必需设应急广播。
2. 背景音乐广播和消防应急广播适用一个线路系统（客房除外，只设应急广播系统），但功率放大器和音源等设备必需分开。消防应急广播必需能自动强切至各个区域。
3. 消防应急广播：
a. 功放器须有足够功率供全酒店楼层作同时全方面广播。应有最少3个频道(最好是储藏在集成芯片里)预先录制好不一样语言声音信息, 能作自动信息广播。提议警报方案是声光报警器先响约10秒, 放录音广播(约30-40秒), 再响声光报警器, 不停反复循环。
b. 每个喇叭须有金属(或最少为坚固塑料)底箱作保护, 每组喇叭回路应有断路及短路故障监测, 最少设置 1台备用功放器, 备用电池或UPS应能支持系统作最少 2小时全楼广播操作。
c. 消防中心要设置应急广播楼层/区域选择器。较大酒店同时在电话话务员房设置酒店广播系统（麦克风和区域选择器）。
d. 紧急报警广播喇叭应设置在全部公众和后勤区域。尤其注意以下区域，公共卫生间、宴会厅、餐厅、包房、会议室、后勤区、办公室、厨房、值班、关键机房、楼梯间(最少每 2层1个) 及电梯轿厢, 在电话总机房应带声控调整。设有本区音响地方如宴会/舞厅、多功效厅、酒吧、卡拉OK等, 须有强切连动且不受音量控制开关控制。
4. 各餐厅酒吧、健身房等，除了背景音乐广播，还要安装独立音响系统。以播放部分特殊音乐。
5. 客房内应该有4套广播节目，2套音乐，2套当地广播节目（FM）。广播节目应设在电视频道上，经过酒店内部电视线路传送。
6. 大宴会厅或大多功效厅：
除背景音响外，应另设专业会议广播音响系统，且不得和背景音乐广播系统适用。
专业会议广播系统应含有：扩声、混声、调音、录音、监听等功效。
如大厅可由活动隔断分隔，则各类广播系统应分区域相对独立设置。
设专业调音调光控制室。
7. 中型会议室：背景音响喇叭应含有外接声源功效。
8. 全部独立区域背景音响全部有独立进行音量控制，但消防紧急报警广播不受其控制。
9. 各类专业音响系统和视频系统应由专业企业依据不一样功效要求进行设计。
四、电话系统：
1．程控交换机出入局话务量大，不需要直接拨人功效，话务台功效较强。为满足旅馆客房管理和旅客需要，应提供房间控制、留言中心、自动叫醒、综合话音和数据系统功效，并能和酒店管理系统平台友好连接。
2．程控交换机容量应为客房数2倍。
五、有线电视及卫星电视系统：
1.酒店内部电视节目，必需有当地台，中央台，境外卫星电视节目（可选）。包含：新闻、电影、娱乐、财经、体育等节目。
2.自编节目和付费电视依据经营需要而定。
3.客房音乐广播经过电视机播放, 所以需设二套音乐(CD机)和二套当地调频广播节目。
4.客房音乐广播或电视节目声音应引入客房卫生间。
5.双向射频线布线。
6.全部多功效厅、会议室、餐厅、酒吧、职员餐厅、健身房、包房、娱乐场所等，全部要有电视终端1至3个。
六、火灾自动报警系统：
除按(火灾自动报警系统设计规范)进行设计外，还应有下列要求：
1．消防应急广播必需在火灾时能切换至每个客房，扬声器和背景音乐共用,但应确保火灾发生时有立即有效强切功效,而且在紧急广播播放时不得接入音量控制,更不得设置终端人为关闭功效。
2．锅炉房、高低压配电房、变压器室、发电机房应安装自动气体灭火装置。
3．电话交换机房、计算机房应安装吊挂式自动气体灭火器或自动气体灭火装置。
4．全部楼层内消防楼梯通向酒店外防火门必需含有就地报警和控制室报警功效。
5．客房内烟感探测器应带地址码。
七、计算机网络系统：
1．酒店计算机管理系统应包含以下业务范围：
前台业务管理；
餐厅业务指导和管理；
仓库管理；
旅客资料管理；
电话服务管理；
设备运行监控及管理。
2．计算机房供电可靠性要求较高，应设置静态交流不间断电源装置。
3．计算机房应确保在使用时能避开非计算机管理人员进入可能性；其次还不应和客房、餐厅、厨房、电梯及贮水池等相邻或连通。
4．每间客房应设最少一个数据端口(宽带高速网RJ45)。
5．采取综合布线将计算机系统、电话系统、楼宇自动化系统等布线进行统一计划。
八、保安监控、报警及安防：
1. 保安监控 - 以下区域应设保安监控摄像头：关键出入口、大堂、前台接待柜台后面、大堂保险箱室、主现金保险箱、自动取款机、每层电梯厅、客房走道、餐厅入口、温泉入口、收货处、职员出入口、车库、其它认为要设点场所。
2. 在必需逃生门（非正常出入门）门楣上设磁力开关或其它监察装置能够监视关键通道状态。若监察装置被触动，现场报警和保安中心同时发出声响。当报警后，中央监控同时发出联动讯号，将闭路电视系统相关拍摄镜头利用录象机统计下来。
3. 安全报警 - 前台接待柜、保险箱室、总出纳室、总机房和总经理办公室设报警按钮并连接至保安中心。
提供在门楣上磁力开关或其它监察装置能够监视各关键通道状态。若监察装置被触动，中央监控将依据事先设定预定时间程序决定是否报警。比如办公室大门只会在下班后开启才会发出警报，现场报警亦同时发出声响。当报警后，中央监控同时发出联动讯号，将闭路电视系统相关拍摄镜头利用录象机统计下来。
4. 设防 - 财务部及出纳室、程控交换机房、计算机中心设红外线监控报警装置并连接至保安中心。
5. 紧急呼救：
客房卫生间要设紧急呼救按钮并连接至房务中心服务台。
桑拿干蒸房，蒸汽房和游泳池要设紧急呼救按钮并连接至健身中心服务台。
九、无线上网系统：
1、酒店大堂吧、咖啡厅、酒吧、行政酒廊等区域应能给客人提供无线上网需求。
十、巡更系统：
巡更系统为无线操作系统，使用带地址码巡更站，透过手提巡更统计器阅读每位置巡更站。每部统计器均能透过交接硬件及软件和保安报警系统计算机主机交接，显示预设及实际巡更路线，及巡更员统计检验事项等资料﹐并可按要求打印汇报存盘。
十一、门禁系统：
1. 酒店客房采取磁卡钥匙系统。选型时注意：
面板上不得带机械锁钥匙孔。
里面手柄为球型，残疾人房除外。
颜色由室内设计师定。
2. 后勤门及公共区域门采取机械式总钥匙系统（Master Key System）
3. 有必需门设电子门锁，如：大堂珍贵物品保险室、行政办公区等。
4. 大楼非正常通道门（紧急疏散出口）、和其它单位共用通道门应设门禁系统并连接至保安中心，如：门磁开关、当地报警装置、安全推杆等。
注意：任何情况下，消防疏散门不能被锁上。但为了安全，可安装太平推手装置（只能单向推开）及报警器连接至保安控制室。
十二、手机信号增强系统：
酒店应安装手机信号增强系统，使全部区域全部能被覆盖。
十三、无线寻呼系统：
无线寻呼（既BP机）系统是给酒店内部管理使用，要求功效以下：
1. 中英文显示、群呼。
2. 和电话交换机连接，使在任何一个分机上全部能呼叫。
3. 消防报警自动呼叫。
4. 信号覆盖全酒店。
十四、无线对讲：
酒店应设无线对讲系统。方便于保安巡查及相关人员即时通讯联络，在紧急或意外事件出现时能够立即进行通讯调度和指挥。
十五、楼宇自控（BMS）：
BMS工作站和辅助设备应安放在工程部控制室。楼宇自动化和控制系统要控制和监测系统有：空气调整系统、冷冻机、锅炉、多种泵、冷却塔、电梯和多种多样水电点。
空调通风系统监控
1. 中央冷冻系统：
l 冷冻机运行控制
l 冷冻机组及水泵启停状态及故障报警
l 冷却塔及水泵启停状态及故障报警
l 冷冻水及冷却供/回水温度
l 冷冻水回水流量及冷负荷
l 冷冻机组各相位电压、电流及功率读数
l 冷冻机运行状态（假如冷冻机供给商提供接口）
2． 供热系统：
l 供回水温度控制
3． 定风量和变风量空调处理机组：
l 供风及回风“干球温度”及温度控制
l 风机启停状态及故障报警
l 空气过滤器“淤塞” 状态及报警
4． 新风处理机及排风风机系统：
l 室外“干球温度”及“相对湿度” 及温度控制
l 新风机供风“干球温度”
l 新风及排风机启停状态及故障报警
l 新风机空气过滤器“淤塞” 状态及报警
l 加湿系统启停（假如有）
l 防冻系统启停（假如有）
l 排风机启停控制
5． 在全部公众和酒店空间系统全部要配置自动控制温度。部分关键区域环境温度监视，温度传感器应该安放在它们控制地方。如：室外、大堂、咖啡厅、中餐厅、游泳池、宴会厅等。
6． 客房风机盘管
从节能角度，提议应该考虑经过中央BMS系统监测和控制客房风机盘管，并将系统节口同管理信息系统前方办公室连接。BMS系统节能软件应开启/停止风机盘管监测温度，风机警报和根据管理信息系统传输客人退房和入住信息调整风机盘管单元恒温器设置点。当客房电气钥匙牌取走，风机盘管进入自动节能模式或酒店相关人员能够开启/停止和设置客房温度点。
风机盘管要配置数码温控器。控制器要同通讯网络连接方便遥控，在热带和亚热带国家要考虑和阳台门和窗户联锁。温控器应经过变压器直流低压运行。墙体安装温控器应含有三速控制和温度调整。房间温度液晶显示不能装背灯以免夜间干扰客人。
7． 客房层电梯厅、公共卫生间及公共区域（非封闭房间）风机盘管必需纳入BA控制，不得安装现场控制器。
锅炉运行状态
假如锅炉供给商提供接口，则锅炉运行状态应监视。
照明控制
1． 中央监控依据预定时间程序开关各区公共照明系统，如：后勤区、外墙、室外、花园、公共区域走道等处照明控制，同时应监察开关状态。
2． 事故照明和应急照明应含有强切功效。
供排水系统
中央监控全部生活水/冲厕水箱及水泵，污水坑及污水水泵运行、水位及报警。至于水泵启停由高/低水位讯号来控制。
电梯及扶手电梯系统
电梯承包商提供接触界面，使中央监控能够监察及统计以下状态及报警：
l 电梯和扶手电梯向上/向下运行状态
l 电梯及扶手电梯正常/停止运作状态
l 电梯及扶手电梯紧急停车/故障报警
II、各功效使用空间基础要求
1．酒店大堂及共享厅
电力：电源引自酒店变电站，配电箱设置在配电间；
插座：依据平面部署方案确定插座数量，同时为清洁及维护预留地面及墙面插座，通常中心距15M
通信：在公共大堂内提供光缆连接，必需数据接口，音频接口，局域网接口，TV接口，无线上网等；
电子公告：预留大屏幕电视安装位置，作为信息导航和广告等功效使用；多媒体查询系统；
照明：灯具种类选择金属卤素灯、萤火灯及白炽灯、台灯、落地灯、壁灯或其它特殊照明以产生情调或突出建筑特征；
照明亮度必需是可调光和可改变(具体方案可由灯光设计师确定)；
照明控制开关集中控制或采取BA控制；
照度要求 300－500Lux；
照明要分区方便于维护和节能；
安防：入口、关键通道、关键场所、珍贵物品存放处设置闭路电视监控设备；
闭路电视监视系统应能和报警系统和出入口管理系统联动；
在各关键通道门楣上安装磁力开关或其它监察装置，监视通道状态；
听/视：背景音乐广播，且应能分区域控制音量。（和消防广播共用，火灾时强制切换到消防广播）
2．酒店多功效厅
电力：电源引自酒店变电站，配电箱设置在配电间；
音响及灯光控制室按20KW配电；
在主席台周围二——三个数380伏，30安电路；
沿周围多个220伏，30安电路；
照明：照明亮度必需是可调光和可改变(具体方案可由灯光设计师确定)；
灯具种类选择可调光白炽供通常照明用，在适宜地点作为装饰
照度，400-500勒克斯通常照明
电讯：提供多个音频和数据插口
提供光缆连接到主控机房
内线电话到公共和服务入口
听/视：多媒体投影，背景音乐广播，且应能分区域控制音量。（和消防广播共用，火灾时强制切换到消防广播）
3．会议室
电力：电源引自酒店变电站，配电箱设置在配电间；提供220伏，13安培方便插座沿周围墙和在移动墙地点，
照明：和建筑吊顶配合部署荧光灯及满天星筒灯，大会议室设独立声光控制，照明亮度必需是可调光和可改变(具体方案可由灯光设计师确定)；
照度双重300-400及600Lux
电讯：提供光缆连接到主控机房，音频和数据接口，TV接口
听/视：多媒体投影，同声传译
4．中餐厅
电力：电源引自酒店变电站，配电箱设置在配电间；备餐区域提供220伏，13安培方便插座
电讯：音频和数据接口，TV接口
照明：种类，节能筒灯及萤光灯双用系统，以集中菜肴照明为主
照度要求200－300Lux
听/视：背景音乐设置就地音量控制开关，火灾时强制切换到消防广播；
5．西餐厅（自助餐厅）
电力：电源引自酒店变电站，配电箱设置在配电间；食品区域大功率用电，电磁炉加热
电讯：音频和数据接口，TV接口
照明：种类，白炽灯及萤光灯双用系统，多路可调控制，烘托气氛
照度要求 100－300Lux，照明亮度必需是可调光和可改变
听/视：背景音乐设置就地音量控制开关，火灾时强制切换到消防广播；
6．客房
电源
1. 每个客房应由两路供电：一路正常电源；另一路为备用电源只供给急灯（由发电机供电及双电源切换）。
2. 每个客房要有一个电气配电控制箱。可装在壁橱内或进门处天花上，但必需便于维修。
3. 全部插座回路要有漏电保护。
应急灯
每个标准客房最少有一个灯是接入应急供电回路（由楼层强电间引来），通常放在小走廊进门处和卫生间。当正常电故障时这个灯必需被强制点亮。这个切换动作是由房间配电箱内接触器完成。有3种做法：
1. 选专门灯具(外型和一般灯具一样)，内有两个灯头，其中有一个为应急灯（小瓦数灯泡）连接应急电源回路，平时不亮，由接触器切换强制点亮。
2. 另外在不显眼地方，如天花角上，装一个小灯。平时不亮，连接应急电源回路，由接触器切换强制点亮。
3. 采取同一个灯既作正常照明又作应急照明，由接触器切换强制点亮。
灯具及插座
1. 全部卫生间灯具全部应含有防水罩。灯泡或灯管不能直接暴露在外面.
2. 浴缸及冲淋房上方要求安装一个天花灯。
3. 挂衣橱内应设带保护罩照明灯具，且应受橱门开关和总开关控制。灯具安装位置应使被褥等不能直接接触到。
4. 床头灯应含有调光功效，且最好开关是装在灯具上，不要采取装在电线上开关。
5. 床头上方如有阅读灯应含有调光功效，光照范围应小于12度，并可调整角度。
6. 落地灯开关应安置在上方,使客人方便操作，如拉线开关等，不应采取脚踏开关。
7. 全部电源插座要求带开关。
8. 写字台上方两个多功效电源插座，给客人使用。
钥匙牌开关
1. 要求有延时功效。低压电控制。
2. 当钥匙牌取走后，电源切断时，风机盘管应自动切换到低速运行状态（节能模式）。
3. 以下电器受钥匙开关控制，未列入全部不受控：
全部照明灯
排气扇（如有）
烧水器插座
风机盘管
经典客房照明灯控制方法和开关插座部署
· 门外 - 墙边设一个“请勿打搅DND”显示和门铃按钮面板。注意：“请既清洁”不要。
· 进门处 - 内墙边设三个面板：
1． 钥匙牌开关：面板要带指示灯，功效如上所述。
2． 房灯总开关：大床房为三控开关，双床房为双控开关，面板要带指示灯。
控制：睡房内照明灯、走廊灯、落地灯、壁厨灯、床头灯、小酒吧灯、顶灯等。不控制：写字台灯、阅读灯、夜灯、卫生间灯。
3． “请勿打搅DND”开关：应选择专用面板，要和一般开关面板有显著区分，需带指示灯及图形标识或中英文字体（见附图）。不能和其它开关适用一块面板。功效：当“请勿打搅DND”时，门铃不能被按响。
· 卫生间门外 - 墙边设一个双联开关面板，照明灯分两路。
· 卫生间里面 - 设吹风机电源（设计定位）、剃须插座和电视音响音量开关（洗面台边）、
挂壁电话机（马桶边）、喇叭（天花上）。
· 床头处
大单床房 – 左右床头边墙上
靠窗侧床头柜上方设三个面板：
1． 阅读灯调光开关（不受总开关控制）
2． 夜灯开关 + 房灯总开关（三控，控制范围同上）
3． 手机充电插座
床头柜下方设四个面板：
1． 电话插口
2． 床头灯插口（如有：灯具自带调光开关，并受总开关控制）
3． 电子钟电源插口
4． 夜灯插口
靠卫生间侧床头柜上方设三个面板：
1． 阅读灯调光开关（不受总开关控制）
2． 夜灯开关 + 房灯总开关（三控，功效同上）
3． 手机充电插座
床头柜下方设二个面板：
1． 床头灯插口（如有：灯具自带调光开关，并受总开关控制）
2． 夜灯插口
双床房 – 中间床头墙上
床头柜 - 上方设四个面板：
1． 阅读灯调光开关（不受总开关控制）
2． 夜灯开关 + 房灯总开关（双控，功效同上）
3． 手机充电插座
4． 阅读灯调光开关（不受总开关控制）
- 下方设四个面板：
1． 电话插口
2． 床头灯插口（如有：灯具自带调光开关，并受总开关控制）
3． 电子钟电源插口
4． 夜灯插口
· 写字台处
上方设置三个面板（面板中心高于台面15公分）：
1. 一个RJ45数据端口（上网用）
2. 二个多功效电源插座（要可用英制方脚插头）
下方设置二个面板：
1． 台式电话端口(RJ11)
2． 台灯电源插口
· 电视机柜 - 后面设五个面板 -
1. 电视机电源插座(受钥匙牌控制)
2. 备用电源插座
3. RF/FM射频信号插座
4. 音频输出插座(连到卫生间)
5. RJ45数据端口(作为备用，未来视频点播或电视上网用)
· 其它必需面板 -
1. 落地灯电源插口
2. 清洁时吸尘器用电源（卫生间和睡房之间墙角）
3. 电水壶电源插座（带开关，小酒吧台上方）
4. 保险箱插座（在壁橱内）
注：1. 以上为通常情况，具体依据精装设计而定。
2. 套房和特殊房型参考以上要求，依据具体情况而定。
3. 照明灯为分散和总开关控制方法不设床头集控板。
4. 如采取智能房控系统，不在此文件范围内，需要另外讨论。
弱电
1. 电视音频信号要求送到卫生间，所以在卫生间内设一个扬声器及一个音量开关，以接收电视机音频信号。
· 扬声器位置由精装定（通常在台盆下面或天花吸顶音响，要求是防潮喇叭）。
· 扬声器要求是有源音响，只要和电视机音频输出连接即可，这么效果愈加好。
2. 广播喇叭应设在小走廊天花板上，平时不响。应急广播必需能自动切入进房间。喇叭功率要确保当浴室门关闭时在里面能听到。套房应在每一间房设一个喇叭。
3. 单间客房最少放设三条e五类线：
· 一条五类线为语音线。3个电话机（写字台、床边、卫生间）其中写字台座机带Date插口。
· 一条五类线为数据线，以提供宽带高速上网(写字台上方)。
· 一条五类线为备用数据线，未来扩展用(电视机后方)。
4. 套房要求设2条电话线，其中睡房和客厅里座机为双线电话机（可接两路电话线），可给两个客人同时使用电话。
5. 卫生间设一个挂机。注意，挂机不要设RJ11插座，直接连接并将挂机底座盖住接线孔洞即可。
6. 因为床头柜不设控制板，音乐及广播（FM）经过射频线传送由电视机播放。设四个频道，二个音乐，一个当地广播（FM），音源由电视控制室送出。
6． 客房设三个电话端口：写字桌下方设一个（双线电话座机，可拨号上网/FAX），床头柜下方设一个(座机)，卫生间设一个(挂机)。
消防安全系统
1． 每个客房内最少须装两个消防喷洒头，一个在卧室内，一个在进门处顶上。注意：
l 卫生间假如超出5平米，要装喷淋
l 侧喷淋头离天花安装距离150-200毫米
2． 烟感位置应在床中间上方。客房内烟感须带当地声响报警功效，即烟感底座带蜂鸣器。
3． 残疾人房要安装消防声光报警器，位置在靠近睡房小走廊天花下面。
4． 其它依据当地消防局要求。
其它
1. 小冰箱必需采取吸收式。散热通风面积要求面积大于0.02平方米。
2. 电子磁卡锁应选择品牌：VingCard, Onity (Tesa), Saflok, Cisa，Kaba为佳.
3. 残疾人房：
安装消防声光报警器和房内烟感同时报警。
安装2个报警按钮（1个在浴室，1个在床边）并连到前台和消控中心报警器。
7．商务中心
电力：电源引自酒店变电站，配电箱设置在配电间；方便而设在周围插座，最少2条220伏30安培电路，13安培插座在服务台（若有）有一个四重插座
照明：种类，通常萤光照明，带有白炽灯或石英特征或陈列照明
照度，通常400-500Lux
电讯：音频和数据接口，TV接口
8．公共厕所
电力：部署烘干器及清扫设备电源插座；
照明：类型，萤光/节能筒灯，在面砖墙上避免用泛光灯
照度，150－250Lux
电讯：音频、数据接口，TV接口
听/视：背景音乐，火灾时强制切换到消防广播；
9．公共电话
电力：提供每（1）方便插座18A、F、F、/2个付款电话
照明：类型，白炽灯或小型荧光灯
照度，300-400Lux
电讯：按付费电话服务要求
使用电话墙上安装标准组件
可有投币，磁卡，数据端口及TDD供多种长途载体电话设备
按书写板在柜台顶高度
规范要求设残疾人使用电话
10．行政办公室
电力：电源引自酒店变电站；
照明：种类，通常使用荧光灯
照度，办公室500—600Lux，接待交通区300—400Lux
电讯：多个音频及数据插座
11．库房
电力：使用方便插座
照明：类型，荧光灯带，悬挂或明袋
照度，300勒克斯
12．会议贮藏
电力：使用方便插座
照明：类型，荧光灯带，悬挂或明袋
照度，300Lux
13．雇员更衣室
电讯：更衣室内设内线电话
电力：更衣部设使用方便插座供电吹风及其它电器
照明：类型，荧光灯/白炽灯，嵌入式
照度，250—300Lux
14．关键厨房
电力：和食品服务设备协配
220伏，单相
220/380伏，三相5线
照明：种类，嵌入式荧光灯设丙烯漫射罩
照度，500Lux，
餐具洗涤处600Lux
电话：在办公室及分配整个厨房区内线电话
供职员用电脑及销售点终端及复印机设数据插座
附件一
各区域灯光照度、灯具型式及功率/平方米
Lighting Parameters
Area Lighting Intensity Fitting Watts
Lux FC Type Sq.m *
Ballroom 425 40 I 50
Exhibition 540 50 I 60
Assembly 425 40 I 50
Main Entrance Lobby 270 25 I 35
Lobby 160 15 I 25
Dining Room 300 28 I 30
Specialty Restaurant 300 28 I 30
Meeting Rooms 540 50 I/F 40
Coffee Shop 212 20 I 30
Lounge 270 25 I 25
Night Club 270 25 I 30
Cocktail Lounge 270 25 I 30
Bar 270 25 I 30
Public Corridors 270 25 I/PL 25
Guest Corridors 110 10 I/PL 15
Service Corridors 160 15 F 15
Foyer 212 20 I/PL 30
Front Desk 425 40 I 50
Offices 530 50 F 20
Kitchen 530 50 F 20
Laundry Work Area 530 50 F 20
Valet 530 50 F 20
Housekeeping Area 400 37 F 15
Work Shop 540 50 F 20
Service Rooms 300 28 F 15
Machine Rooms 212 20 F 15
Employees Lockers 320 30 F 15
Storage 212 20 F 10
Rental 425 40 I 50
T. phone Switchboard Room 300 28 F 15
Toilets (Public) 212 20 F/PL/HID 15
Exteriors 65 6 - -
Projection Room 160 15 I 20
Garage 95 9 F 10
Discotheque 160 15 I 100
Guest Elevator Lobbies 212 20 I/PL 30
* Includes chandeliers, wall brackets, etc., decorative effect lighting.
I = Incandescent 白炽灯
F = Fluorescent 荧光灯
PL = PL Fluorescent Energy Saving Lamp 节能灯
HID = High Intensity Discharge 高亮度放电灯
附件二 经典客房强/弱电开关和插座位置部署示意图：
以下部署只是指导性，不一样项目应依据室内设计要求具体情况进行调整
进门处 面板中心离地面1350mm
房灯总开关：单床房三控（三地），双床房双控（二地）
钥匙牌 “请勿打搅”DND 浴室照明开关（或放置在卫生间门外另一侧）
（带指示灯） （双联）
进门
单大床房床头
床头柜上：面板中心高于床头柜面150 mm。注：床头台灯自带调光开关。
夜灯开关/房灯总开关（三控） 床头灯调光开关 床头灯调光开关 夜灯开关/房灯总开关（三控） 手机充电插座
靠
浴室 大 床 靠窗
--------------------------------------- ----------------------------------------------------
房床头柜下：
床头灯电源 夜灯电源 电子钟电源 床头灯电源 夜灯电源 电话端口
RJ45
双床房床头
床头柜上：面板中心高于床头柜面150 mm。注：床头台灯自带调光开关。
床头灯调光开关 夜灯开关/房灯总开关（双控） 手机充电插座 床头灯调光开关
（双联）
靠 靠
浴 小床 小床 窗
室 -------------------------------------------------------------------------
床头柜下：
床头灯电源 夜灯电源 电子钟电源 电话端口
写字台 写字台上100mm： 写字台下： 电视机后面
多用途插座 数据 台灯电源 电话 电视机电源 射频插座 音频输出插座 备用数据
_________________________________________________________________________________________________
注意：1. 其它未在此图表示面板根据要求做
2. 床头灯电源插座，夜灯电源插座和台灯电源插座等宜用接线直接连接，不用插头。
附图：部分客房开关插座做法
写字台上多功效插座和电脑、传真插座
进门处开关面板做法DND灯＋开关
双床房，中间床头柜上方开关面板做法
进门处开关面板做法
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
