架线综合项目施工质量保证专项措施.doc

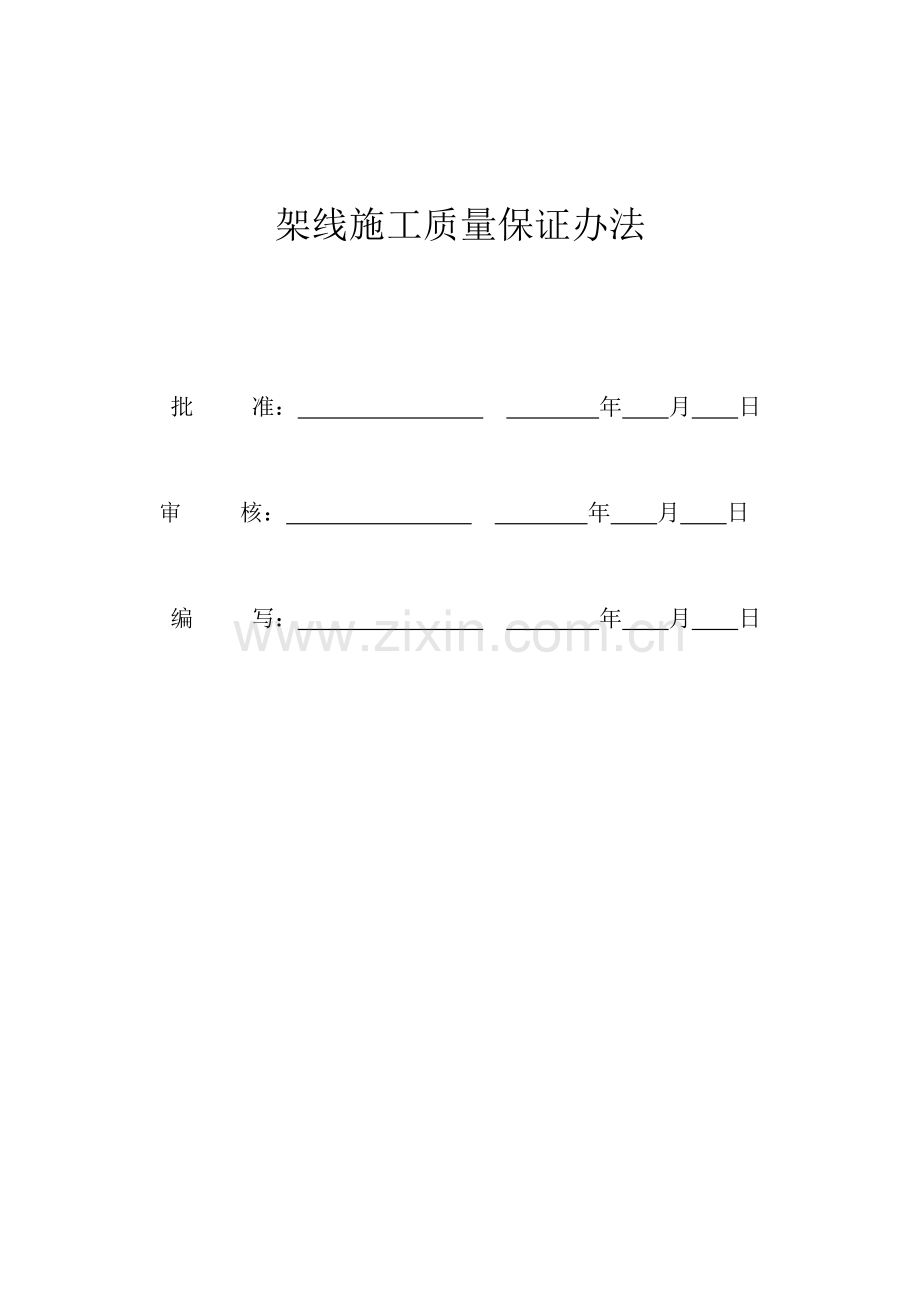

架线施工质量保证办法 批 准： 年 月 日 审 核： 年 月 日 编 写： 年 月 日目 录一、工程概况1二、质量方针：1三、质量目的：1四、架施工质量保证根据：2五、质量保证办法2（一）、加强施工技术、质量管理工作：2（二）、导线检查、运送及保管：3（三）、施工工器具及器材检查及使用：4（四）、防止因环境因素损伤导线技术办法：5（五）、张力放线过程中防止损伤导线技术办法：6（六）、导线压接与升空过程中防止导线损伤技术办法：7（七）、紧线与挂线过程中防止导线损伤技术办法：7（八）、附件安装过程中防止导线损伤技术办法：7六、建立健全工程质量保证体系：8七、贯彻执行质量与经济持钩质量责任制：8八、架线工程质量重点环节及防止办法：8一、工程概况本工程为基本状况导线采用2JL/LB1A-630/45铝包钢芯铝绞线；地线：一根地线采用JLB40-120铝包钢绞线另一根地线采用48芯OPGW光缆。二、质量方针： 精细管理，精心施工，优品奉献，优质服务。三、质量目的：项目部本着“质量第一、信誉第一”宗旨，对本工程实行全面质量管理，保证质量目的实现。本标段工程施工质量目的为：保证贯彻和顺利实行工程设计技术原则，满足国家施工验收规范和质量评估规程优良级原则规定；达到优质工程原则，实现达标投产目的，按南方电网公司优良工程建设，争创国家优质工程；施工验收合格率100；工程优良率95；四、架施工质量保证根据：1、架线施工应按照110kV500kV架空电力线路施工及验收规范GB50233-规定执行。2、严格按110500kV架空电力线路工程施工质量检查及评估原则（国电公司电网部）规定进行施工。3、设计变更修改后设计图纸、文献；公司及项目部技术管理制度；五、质量保证办法（一）、加强施工技术、质量管理工作： 1、施工前项目部组织了关于人员，对本工程进行了详细调查，依照调查资料及关于“规程”、“导则”等文献，组织编写了架线施工作业指引书、液压施工办法及架线工程施工手册等施工工艺及办法，所有参加施工人员，认真学习，在施工中应严格按以上办法施工。 2、进行全面质量管理 ，建立建全质量保证体系，施工前对全体施工人员进行专业培训及技术交底学习，特别是光缆放线工艺。强化质量意识，使其掌握本部门职责及施工操作要领，使其理解如何才干更好地保证施工质量。 3、严格执行岗位责任制度，项目部将制定相应奖罚制度，责任贯彻到人，使施工质量与自身经济利益挂钩，强化质量意识，增强施工人员责任心。4、按照技术管理制度，施工前项目部组织对每一施工工序进行技术交底，对张力架线各工序进行试点培训，提高施工人员操作技术水平。 5、加强技术资料管理工作：技术资料管理是施工质量管理一种重要构成部份，各种技术办法编写、各种施工记录及卡片填写应及时、精确，直接反映质量管理工作好坏，因而应认真做好该项工作，禁止回忆录式填写。认真执行图纸资料审核制度，经审核图纸资料，使用者不得随意修改。同步需严格执行设计变更制度，项目部及施工队无权擅自修改设计。设计变更中需要改动时，要通过公司工程管理部、监理、设计单位批准后方可修改。对于设计修改要及时上报。6、建立健全质量检查体系：成品进行外观检查并办理交接手续，有权拒收不合格品；出厂到材料站由厂方和项目部材料员负责，小运点至塔位，施工队派专人负责检查，不合格者禁止使用。施工中使用工器具、绳索，必要经检查合格方能使用，不容许设备带病运营。特殊工序施工前，必要进行逐级专门交底。同步告知监理到施工现场见证.各级质检人员行使质量否决权，有权责令质量问题当事人整治，并对整治状况进行检查和确认。（二）、导线检查、运送及保管： 1.甲方供货导线质量应符合现行国标铝绞线及钢芯铝绞线规定，导线应有出厂质量检查合格证明书，并且有符合国家现行关于原则各项质量检查资料。 2.强化对导线质量检查验收工作，出厂前检查实验必要达到原则规定，做好外观检查，例如导线盘有无变形、铝线表面与否光洁、绞合与否均匀紧密等，如发既有严重问题者应予应报项目部解决，已发既有问题导线禁止使用。 3.导线存储地点，规定导线不应与酸、碱等有腐蚀作用化学物质同放，并且要有避雨、防火办法。导线盘应竖立于平整地面上，禁止将导线平放于地面。 4.装卸导线必要要用吊车，任何时候禁止人力野蛮装卸，吊装时应按施工工艺对的操作，防止碰撞、挤压和线盘脱落。 5.导线禁止平放运送，应竖立放置，在滚动方向先后侧加三角木衬垫，并在汽车上采用加固办法。（三）、施工工器具及器材检查及使用： 1. 双轮滑车放线使用应符合下列规定： （1）使用双轮放线滑车，均为高强度尼仑滑车，其轮槽宽度、轮槽底部轮径均符合国家现行原则放线滑轮直径与槽形规定。（2）本工程使用双轮滑车，在到施工现场前，均由公司专职部门逐个检修清洗，并从新加注润滑油，滑轮摩擦阻力系数均不大于1.015。（3）滑车到施工现场后或在施工中，运送过程中应注意妥善保管，防止摔碰，附件安装时禁止将滑车从高抛落，使用前应检查并保证其转动灵活，在悬挂滑车时，应清除轮槽内杂物，防止损伤导线。 2.对与导线接触工器具，如卡线器、提线钩、临锚绳、接续管保护套等，使用前应认真检查。不合格者禁止使用，以免损伤导线。本工程使用临锚绳采用钢绞线并包胶。 3.压线滑车、接地滑车在使用前应作检查和实验，各项指标均应达到规定，破损者禁止使用。 4.通讯工具如步话机、电台在施工前应认真检查，保证通讯可靠性。 5.本工程牵张机操作严格按照公司关于大型机具管理规定，禁止非专业机操手操作牵引机械。展放前，检查牵张机刹车与否灵活，对也许浮现问题能及时予以解决。 6.放线前应对牵引绳、旋转连接器、抗弯连接器、走板及其附件进行认真检查，发现问题及时解决，防止牵引绳断裂等事故发生。（四）、防止因环境因素损伤导线技术办法：1、环境因素对导线损伤是导线展放过程中导线损伤重要因素，解决不好会导致导线严重损伤。在施工前项目部组织了关于人员对各流程进行了详细调查，对有也许浮现不利因素进行了详细分析，并在牵张布置及展放设计中采用了相应办法。2、对于转角不不大于30转角塔及受压较大，包络角不不大于30塔位采用悬挂双滑车办法，避免导线损伤。 3、本工程某些在山区，跨越深沟，地形高低起伏不平，放线过程中极易导致导线跳动或振动，从而损伤导线，针对此状况，在放线过程中应注意调节好张力及牵引速度，尽量减少系统，在放线完后，锚线时应调节导线应力，放线后应尽快紧线，进行附件安装，从而消除导线损伤。 4、放线过程中，对导线近地点应设专人看护，同步做好沿线居民宣传工作，防止人为意外损伤导线。 5、导线通过跨越架上时，跨越架上端用楠竹或木棒绑扎在导线通过区域，以防止导线被擦伤。（五）、张力放线过程中防止损伤导线技术办法： 1.拆导线盘保护层时，近导线处不准用铁件撬，防止伤及导线，拆除保护层后应仔细检查，清除木刺、铁钉。 2.张力场应布置合理，导线卷车不应离张力机太近，保证放线过程中，导线不与线盘摩擦。 3.导线换盘时，为防止蛇皮套与盘上导线摩擦，在线轴上蛇皮套与下层导线之间可用包装导线用油沾等加垫。 4.为防止上扬塔、耐张转角塔导线跳槽，磨损导线，应按施工工艺对转角塔采用预偏办法，上扬塔加压线滑车等办法。 5.为防止磨损导线，放线区段各杆号人员应随时观测走板运营状况，与张力机操作手保持联系，随时调节张力，使走板平稳。走板通过上扬塔及转角塔时，应放慢牵引速度。 6.放线过程中，通讯联系必要畅通，重要交叉跨越处应设专人监护。林区放线段，为防止导线与树木摩擦，可采用提高张力以及砍树等办法。 7.余线收放不得拖拉，应由人抬，展放速度应慢，避免导线与地面直接接触，场地应设警告牌。 8.接续管保护套两端应扎牢，并用黑胶布缠绕保护。 9.禁止人踩、工具碰击导线。 10. 每相导线放完后，应在牵张场前将导线暂时锚固，锚线必要牢固，防止跑线事故发生 。为了防止导线因振动而引起疲劳断股，锚线水平张力不应超过导线保证计算拉断力16。锚线时与地面净空距离不应不大于5米。（六）、导线压接与升空过程中防止导线损伤技术办法： 1.导线压接场地应铺垫蓬布等保护层，导线不能与地面直接接触。临锚卡线器与导线间应加保护层，如采用包胶或加衬等办法。张力机与尾车之间地面，也应用导线包装材料铺垫，防止导线损伤。 2.压接升空时，压接余线不适当过长，普通以满足操作以便为宜，避免导线升空后，驰度下降过大，导致导线与地面、跨越架或物体相碰摩擦，损坏导线。 3.压接操作不得拖拉导线，应用人抬，压接前开断钢芯铝绞线铝股时，接近钢芯一层禁止直接锯断，防止伤及钢芯。详见液压施工办法。 4.导线升空时应采用滑车缓慢升空，当张力较小时，可使用尼龙绳。（七）、紧线与挂线过程中防止导线损伤技术办法： 1.紧线及挂线时，由于导线应力较大，在使用卡线器前应认真检查，不得有损坏状况，卡线时对导线不得有过大冲击力，但应卡紧导线，防止导线滑动，损伤导线。 2.紧线及挂线时，应防止导线与临锚绳、牵引绳等发生摩擦，设专人看守，如发既有导线与之有接触，应预先采用包胶等办法。 3.耐张塔采用高空临锚挂线，高空临锚绳应所有包胶，依照实际状况，如有必要应加装旋转连接器释放扭力。4.紧线时，摘除压线滑车时应在导线消除上扬状况下进行。（八）、附件安装过程中防止导线损伤技术办法： 1. 拆除放线滑车时应对导线套胶管保护防止钢丝绳摩擦导线。 2.登塔上线作业人员应穿胶底鞋，并应清除鞋底杂物。 3.附件安装时，所有工器具不得与导线接触，防止碰伤导线。 4.加工耐张引流线场地应铺保护层，跳线安装时，应平放起吊，不得与铁塔、锚绳接触。六、建立健全工程质量保证体系：1、严格按三标一体化体系文献管理，在公司和项目经理领导下，由项目部安质部组织协调工程创优工作，各施工队构成由施工队长、技术员、队质检员构成质量管理小组。2、各级专职质检员应充分行使自己管理职能，项目部专职质量员应明确自己职责，组织各队进行质量培训、学习，经常进一步施工现场调查研究，掌握质量工作动态，施工队要支持兼职质量员工作，勉励兼职质量员大胆管理。对不注重质量工作人应敢于批评、变化观念。总之应使全体施工人员树立“质量第一”思想。3、支持公司各职能部门人员工作，征求监理人员及设计工代对质量意见，并认真实行。4、未经项目部内部质检项目不提交公司质量管理部验收。七、贯彻执行质量与经济持钩质量责任制： 依照公司制定质量奖惩制度，实行重奖重罚原则，把质量责任贯彻到人，项目部严格执行质量惩罚条例（中间阶段和竣工验收时）。使质量工作和职工个人切身经济利益联系起来，做到有奖有罚，增进施工人员质量意识提高。八、架线工程质量重点环节及防止办法：质量薄弱环节预 防 措 施导线及表面损伤1、不符合规定导线不用于本工程。2、采用张力放线。3、制定严格导线防磨损办法。4、按规定解决受损导线。架线弧垂偏差超标1、依照地形等因素合理选取观测办法。2、合理选取观测档。3、严格控制观测档弧垂。悬垂串垂直度1、控制联板扭转。2、精确计算持续上下山档线平调节量。3、精确无误地进行划印。4、精准安装线夹。绝缘子大口方向及穿钉方向不对的、不统一。附件安装质量不合格。严格按施工图纸、验收规范、业主及监理规定进行施工。
