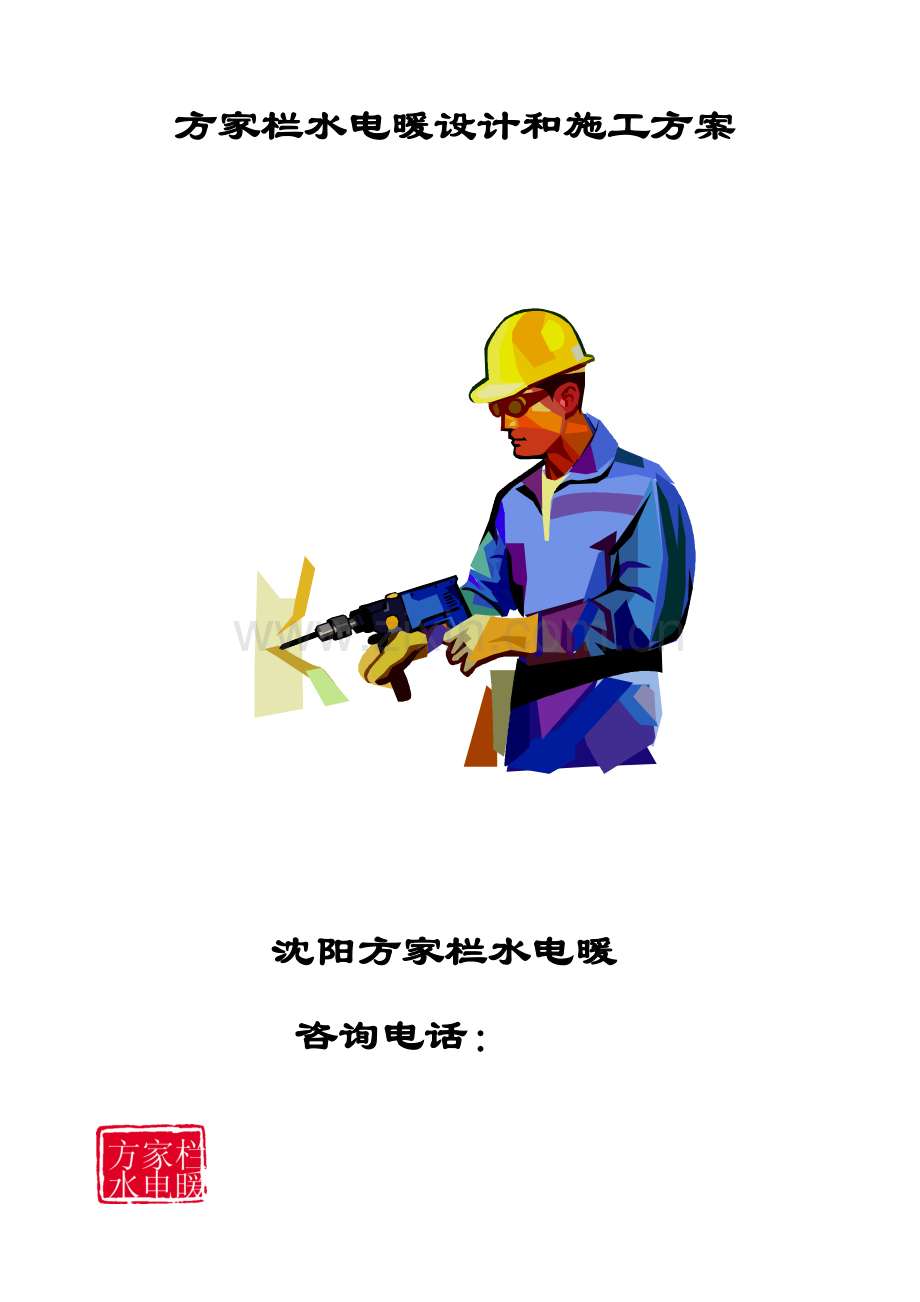

方家栏水电暖设计和施工方案

沈阳方家栏水电暖
咨询电话：

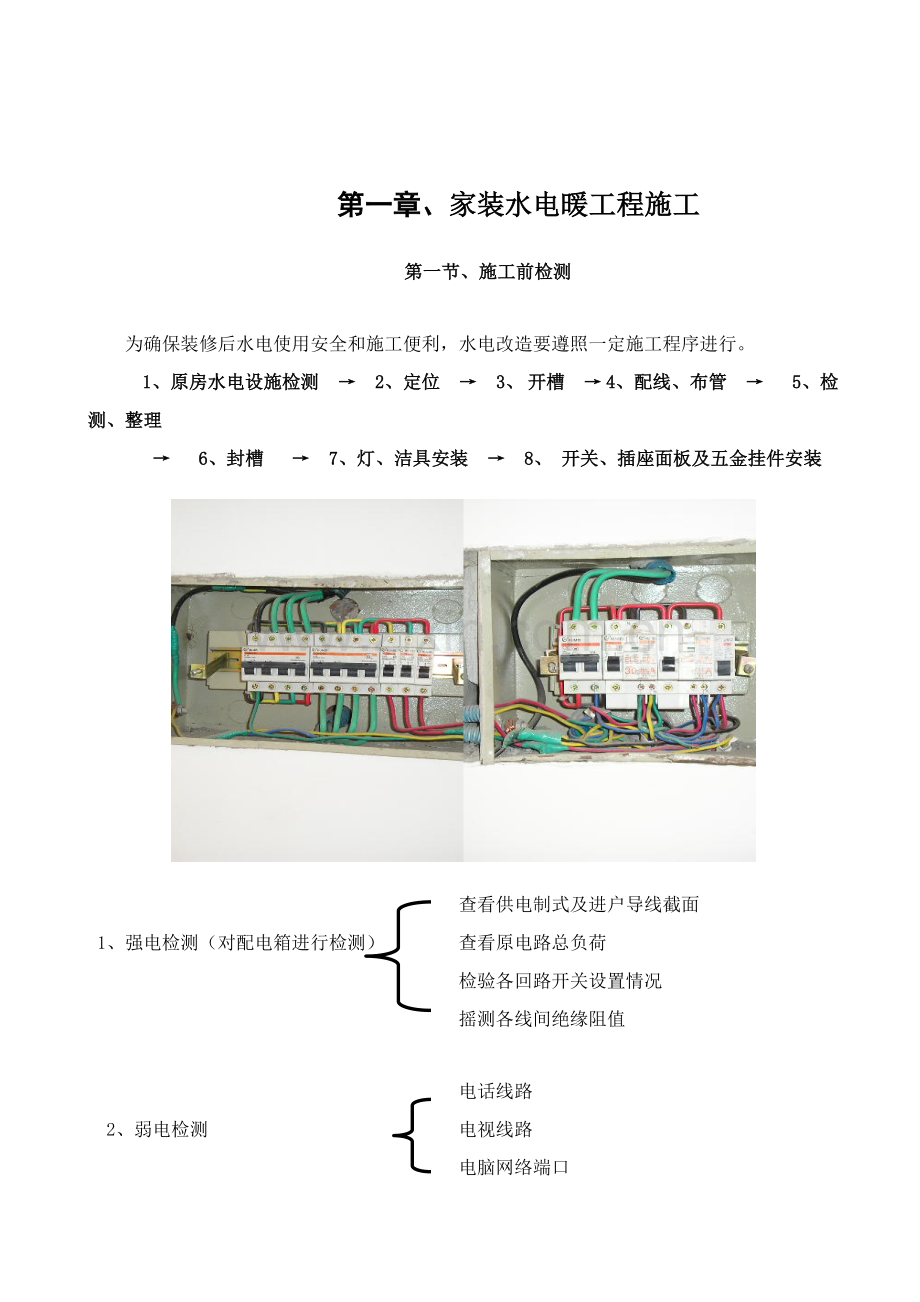

第一章、家装水电暖工程施工
第一节、施工前检测

为确保装修后水电使用安全和施工便利，水电改造要遵照一定施工程序进行。
1、原房水电设施检测 → 2、定位 → 3、 开槽 → 4、配线、布管 → 5、检测、整理
→ 6、封槽 → 7、灯、洁具安装 → 8、 开关、插座面板及五金挂件安装

查看供电制式及进户导线截面
1、强电检测（对配电箱进行检测） 查看原电路总负荷
检验各回路开关设置情况
摇测各线间绝缘阻值

电话线路
2、弱电检测 电视线路
电脑网络端口

给水水压及水流量
3、水路检测 原房排水系统是否通畅
蓄水试验检验厨房和卫生间地面防水情况

第二节、 水电定位：

定位步骤： 定位准备→和业主、设计师交流、沟通→确定位置。
1、定位准备
　开工前业主和施工人员确定位置。如有效果图按以下几点定位：
平面部署图：平面部署图是对功效定位，它包含开关、插座、电视、电话线及网络等。
天花部署图：天花部署图关键确定灯位置，安装在什么地方，什么样灯，安装高度。
家俱、背景立面图：通常来说，家俱中酒柜、装饰柜、书柜安装灯具可能性效大，且大多数为射灯。　
水电示意图：该图作用是对灯具、开关、电器插座进行定位。但该图仅作参考，具体定位以实际为准。　
橱柜图纸：橱柜图纸关键是立面图，它作用是对厨房电器进行定位，如消毒柜、微波炉、抽油烟机等。
2、在施工现场确定下列电器具、洁具安装位置
　热水器、炊水机、空调、电脑、电视、音响、洗衣机，客厅或娱乐室电热器等位置；业主楼上、楼下、卧室、过道等灯具控制方法；对顶面、墙面和柜内灯具位置、控制方法进行确定；明确床头开关插座是装在床头柜上、柜边还是柜后；明确音响类型、安装方位，是前置、中置、还是后置，是壁挂还是落地和是否由厂家布线等；
1、　燃气热水器

类型及规格：
家用燃气热水器顾名思义是以燃烧气体进行水加热热水器。
燃用气体又分管道煤气、天然气和液化气三种。
按品种划分有直排式、烟道式、对流平衡式。规格分5、8、10、16、20升等多个。
热水器热水产率（流量）是衡量燃气热水器提供热水能力一个关键指标。依据国家标准要求：在室温25℃条件下，一分钟内使水温升高25℃，如这时热水器热水流量为8升，则热水器规格为8升，其它以这类推。
在不一样季节，经过热水器加热后水在正常情况下，水温度通常能够升高50-55℃。水压是燃气热水器外部技术条件，即冷水压力应在0.035-0.5Mpa之间，当水压低于0.035Mpa时，水气连动阀就不能正常开启，所以水压过低使燃气热水器不能正常工作，并非热水器本身质量问题。另外，为使热水器中燃气阀正常开启，和燃气气源压力也有很大关系，按技术条件要求，正常气源压力应为100MM水柱高之间，不然燃气热水器也极难达成最好效果。
中国燃气热水器发展经历了直排式—烟道式—对流平衡式三个阶段。我们知道，气体燃烧需要足够氧气助燃，而燃烧过程中又会产生一氧化碳有害气体向外排放。最早直排式热水器燃烧时氧气取之室内，产生一氧化碳也排放在室内，很不安全，现基础上已停止生产；第二代烟道式热水器燃烧氧气取之室内，产生一氧化碳经过烟道排到室外，但长时间使用会造成室内缺氧，所以严禁在浴室内安装；第三代对流平衡式热水器特点是氧气来自室外，废气也排放在室外，问题是安装比较麻烦，但可用于浴室内，一劳能永逸，是国际上普遍采取安全型热水器。这种形式热水器在90年代初，中国已经有生产厂家生产，并批量投放市场很受用户欢迎。
家用燃气热水器最大优点是出水量大，加热时间只需8-15秒钟，可连续不停供给热水，并可依据需要调整水温，使用寿命长。因为中国各地域供给管道气热值不一样，有时候同一品牌热水器不能跨地域使用，消费者在购置时应选择那些专为当地域生产热水器。在燃气热水器越来越“热”中，现各厂产品正不停出新，向着多功效，智能型，大流量发展，能够预见，未来新一代产品将会在市场上不停涌现。
把热水器买回家后，安装好才能使用。为确保安全，燃气热水器须安装在空气流通地方；燃气热水器上方不能有电力导线，电器设备和其它易燃物品，热水器和电器设备水平距离应大于0.5米。按国家标准，烟道式燃气热水器不需要预防不完全燃烧装置，但一定要安装排烟管将废气排出室外，以防一氧化碳中毒。烟管总高度应大于2米，水平段长度应小于3米，烟管一定要有风帽，以防废气倒流。
安装要求： 依据国家要求，管道气专用热水器应由当地燃气企业负责安装；非管道气专用燃气热水器也应请专业人员安装，假如自己安装，必需认真阅读《产品使用说明书》，掌握正确安装措施。
购置时选择烟道式、强排式燃气热水器。同时选择有熄火保护装置、防干烧装置、定时关机装置、和排风扇联动装置等多个安全保护装置产品。内在质量能够从产品材质、开关是否灵敏来考评。燃气热水器应安装在通风良好房间或过道内。直排式热水器严禁安装在浴室里或兼作浴室厕所里，只许可安装在厨房或阳台。
安装热水器房间应满足以下要求：房间体积应大于7.5立方米，房间净高应大于2.4米。房间应有良好通风条件，外墙或窗上宜装排风扇，房门下部宜设有效截面积大于0.02平方米格栅。热水器安装高度通常以距地面1.5米为宜。热水器应安装在耐火墙壁上，和墙净距应大于20毫米。热水器和燃气表、燃气灶及电气设备等水平净距不得小于300毫米。热水器上方不得有电力明线，电器设备或易燃物。壁挂式热水器安装应保持垂直 ，不得倾斜。
常见燃气热水器品牌有万家乐 万和 海尔 松下 林内 华帝 神州 樱花等

2、电热水器：
家用电热水器有即热式和储水式两种。储水式电热水器大而粗笨，比较占用空间，预热时间长，工作时间内不能保持稳定温度，散热过程中更显露出在节能方面问题。即热式热水器优点：方便、省时、不占空间、安全、热损耗少，家用较多。即使额定功率较大，但它和燃气热水器和储水式热水器相比较经济。
现在安装电热水器通常全部有销售商来上门安装，因为电热水器是耗电较大设备，关键考虑家中电表容量是否够用，家中原部署开关、导线是否够大，及是否有适宜安装位置。
一、安装电环境
1、 挂机安装墙体必需是厚度>10cm实心墙，容量为80升以上安装时最好加装较牢靠托架；
2、 安装环境应是比较干燥通风、无其它腐蚀性气体存在，且水和阳光不能直接接触地方；
3、室内需有可靠地漏，方便排水；
4、电源必需有可靠接地或防漏电保护装置；
5、电热水器水压正常，通常不超出0.7mpa，如确实水压过高话，则一定要在前面加装减压阀；
防电墙技术关键作用是，电热水器所处环境一旦产生漏电，会自动切断电源并发出警报。
二、保养方法
1、定时清洗内胆，长久使用时，因水中含有微量杂质和矿物质长久沉淀下来以后，如不定时清洗话，会影响出水水质和使用寿命。通常长江以南地域可十二个月清洗一次，往北地域尤其是黄河流域周围，通常最好是六个月一次；
2、 每十二个月对不少于一次定时检验，对安全性能和其它部分有可能潜在隐患作仔细检测和排除，比力奇电器有每十二个月一次无偿安检活动，具体情况可咨询比力奇企业驻当地办事处或服务中心；
3、长久不使用时，要关闭电源，将内胆贮水排空，具体方法参考产品说明书；
4、为确保热水器正常使用，每个月需对安全阀进行不少于一次保养，确保安全阀正常泄压，具体方法参考产品说明书；
三、使用注意事项
1、上水时必需将出水口打开，等内胆里空气完全排出后才能检验水是否注满；
2、排空前必需先将电源切断；
3、作封闭式安装时，加热期间进水阀必需处于开启状态；
4、刚打开阀门时，不要把出水方向对着人体；电热水器品牌有海尔 阿里斯顿 澳柯玛 西门子 史密斯

燃气、电、太阳能热水器使用比较

热水器作为生活必需品，但大家对使用多种热水器又不是很了解。在这里，我们将太阳能热水器、电热水器和燃气热水器性能作一个粗略比较。

一、热水产量方面
燃气热水器有5升、7升、8升等不一样型号，是指在1分钟内将水温升高25℃时所产热水量，假如自来水温度为25℃，则每分钟可产50℃热水5升、7升或8升。
电热水器标注则是30升、60升、90升等等，这是指电热水器容水量，相当于我们在电炉子上加一个水壶，这个水壶盛水量是30升、60升、90升。拿一个8升燃气热水器和一个40升电热水器相比较，8升燃气热水器可连续不停地产生每分钟8升热水，而电热水器需要间隔半小时加热一罐水。假如这一罐水用完，还要等半小时左右。
太阳能热水器根据年平均气温15.7℃、年日照时数小时、太阳总辐射总量年均为111.59千卡／平方米计算，假如集热面积为2平方米，年吸收太阳辐射能量为9.37×106千焦，按把水温升高35℃计算(基础水温10℃)，整年可提供生活用热水(45℃)53.5吨，每人每次洗澡用热水约需50千克，则整年可洗1070人次，平均天天可洗2.93人次。
二、加热速度方面
现在生产燃气热水器大多为快速热水器，不管什么时候，只要想用热水，打开燃气阀和水龙头，热水就会流出来。而电热水器需要预先通电半小时左右，才能开始使用。太阳能热水器在天气晴朗时候使用愈加好，最理想楼层在六至八层。
三、温度稳定性方面
燃气热水器因为是快速加热，并有调整温度装置，只要在使用开始时调到人体感觉舒适温度，以后就会一直保持在这一温度恒定地供给热水。
电热水器在使用时需要另外接一根冷水管兑入冷水，当罐内水不停流出，冷水不停加入时，水温就会逐步下降，直到全部是冷水。所以在使用时，需要不停地去调整冷热水百分比。
太阳能热水器使用起来临时还不大方便，要上水，且不能确保时时有热水。
四、功率方面
燃气热水器功率要比电热水器大很多，拿一个8升燃气热水器和40升电热水器相比较，8升燃气热水器功率相当于16-17千瓦，而40升电热水器通常为3千瓦，这也是为何燃气热水器可连续供给热水缘故。那么，电热水器是否也可做成16千瓦呢？这是不可能，因为家用电表、电线全部无法承受。
五、价格方面
8升燃气热水器价格通常在800元以上，再加上安装费，大约在1000元以上，有甚至靠近元。电热水器现在全部在500元以上，加上安装费用，通常不到1000元。太阳能热水器价格全部在3000元以上。
使用费用方面，现在天然气每立方米为2.4元，每度电为0.5元，而太阳能热水器仅耗水费。
六、安全性方面
燃气热水器优点是加热快、出水量大、温度稳定、结水垢少、占地小、不受水量控制。缺点是使用时要排出大量废气，废气中除了二氧化碳以外，还有一氧化碳，假如使用时关闭门窗，通风不良，一氧化碳会增加，严重时会发生中毒事故，但假如能正确地了解这一点，使用时注意，也是很安全；另外，燃气热水器开启水压高，有些住高层用户假如不装增压泵就无法起动；安装不方便，要在墙上打洞、安排气扇等。
电热水器优点是能适应任何天气改变，一般家庭可直接安装使用，长时间通电能够大流量供热水；使用时不产生废气，所以从这一点上讲是既安全又卫生，现在市场上销售电热水器多数还带有防触电装置。缺点是体积大、占用室内空间大、易结水垢、对电能浪费大，最新型电热水器内置了阳极镁棒除垢装置，处理了产品轻易结垢问题，但阳极镁棒须两年更换一次，给保养带来了麻烦。
太阳能热水器优点是安全、节能、环境保护、经济，尤其是带辅助电加热功效太阳能热水器，它以太阳能为主、电能为辅能源利用方法，可整年全天候使用。缺点是安装复杂，安装不妥会影响住房外观、质量及城市市容市貌；因要安装在室外，维护较麻烦。
2、　蹲便器

后排型 前排型 防臭型
蹲便器从功用上可分为防臭型和一般型；在选择时应参考原房排水系统设置情况，排水系统在安装蹲便器排污口处设置了存水弯可选择安装一般型蹲便器，如原房排水系统排污口没有对应防臭设置，则必需选择安装带存水弯防臭型蹲便器。
蹲便器根据进排水方法分为后进前排及后进后排。依据排污口到墙面距离来选购及安装，地面排污口到墙面距离在35厘米以内通常选择安装后排型；此距离65厘米以内多选择前排型。
3、座便器

坐便器在家庭生活中已较为普遍。
依据水箱和底座连接方法，可分为连体、分体两种，连体式是水箱和底座相连，其造型美观，而且坚固，适合较小卫生间。分体式是水箱和底座分开，分体式麻烦在于安装要困难一点，优点是实用性好，价格相对廉价；
依据排水方法，马桶又分为横排（墙排）式和底排（下排）式。这类排水方法选择要依据自家水管接口情况而定。在选择坐便器之前要搞清楚卫生间预留排水口是下排水还是横排水。.要量好下水口中心至水箱后面墙体距离，买相同型号坐便器来“对距入座，，不然坐便器无法安装。横排水坐便器出水口要和横排水口高度相等，最好略高部分，才能确保污水畅，30厘米为中下水坐便器：20至25厘米为后下水坐便器；距离在40厘米以上为前下水坐便器。
依据排水系统，马桶冲水方法分为冲落式、虹吸式。冲落式是依靠有效水量以最快速度、最大流量，封盖污物并排出。此功效还得取决于自家楼层管道设计，假如没有设置水封，选择冲落式马桶则不轻易防臭。虹吸是指在大气压情况下，快速形成液体高度差，使液体从受压力大高水位流向压力小低水位，并充满污管边产生虹吸现象，直到液体全部排出冲入空气中。
现在在建材市场上，坐便器品牌繁多，消费者在选购时，关键从以下多个方面来考虑：
一是瓷质。瓷质量不仅关系到颜色、光亮度，更关键是有没有防渗水功效。通常优质坐便器瓷釉厚度均匀，摸起来没有显著凹凸感，色泽很纯正，也不许可有脱釉现象，更不许可出现较大或较多针眼。　　
二是坯泥。坯泥对坐便器来讲，就像是房子对于砖而言，坯泥用料好坏、坯泥厚度对坐厕质量和稳固性全部是十分关键。　　
三是冲水方法。坐便器关键是虹吸式，其排水量小，是现在市场上主流。但消费者也能够试试直冲虹吸式坐便器，它兼有直冲、虹吸二者优点，既能快速冲洗污物，也可起到节水作用。　
四是看出水口。卫生间出水口有下排水和横排水之分，要量好下水口中心至水箱后面墙体距离，横排水坐便器出水口要和横排水口高度相等，最好略高部分，才能确保污水通畅。　
五是水箱配置。坐便器水箱配件很轻易被人忽略，其实水箱配件好比是坐便器心脏，更轻易产生质量问题。购置时要注意选择配件质量好，含有注水噪音低，坚固耐用，经得起水长久浸泡而不腐蚀、不起水垢。

4、洗面盆

5、浴缸

第三节、水电路开槽

1、依据电位具体位置，和线路走向按横平竖直标准弹线。
2、用切割机、开槽机切到对应深度，然后用电锤或用手锤凿到对应深度。
电路开槽标准深度是管径加12毫米；
水路开槽时热水管槽标准深度为管径加15毫米；冷水管槽标准深度是管径加10毫米。

一、 电路改造材料计划

品名、规格
数量及规格
品　牌
相　关　说　明
1.5mm²导线
红色　　　　　m

蓝色　　　　　m

黄色　　　　　m

绿色　　　　　 m

黑色　　　　 m

2.5mm²线
红色　　　　　 m

蓝色　　　　 m

双色　　　　 m

4mm²线
红色　　　　　m

蓝色　　　　　m

双色　　　　 m

6mm²线
红色　　　　 m

蓝色　　　　 m

双色　　　　 m

电视线
m

网络线
m

电话线
m

音响线
m

Φ16直接
m

Φ20直接
m

Φ16锁扣
个

Φ20锁扣
个

Φ16线卡
个

Φ20线卡
个

Φ16分线盒
个

Φ16电线管
m

Φ20电线管
m
Φ6黄蜡管
根

Φ8黄蜡管
根

Φ10黄蜡管
根

绝缘布胶带
圈

防水胶带
圈

单联底盒
个

双联底盒
个

明装底盒
个

146底盒
　　　个

二、水路改造材料计划
1、水路改造材料计划分为给水材料计划表和排水材料计划表，表内有品名、规格、数量、品牌及相关说明须认真填写。

PP－R材料计划（样表）
品名
规格Φ×mm
数量 （个）

热水管
20

25

32

三通接头
20

25

32

异径三通接头
25×20

32×20

32×25

45º弯头
20

25

32

90º弯头
20

25

32

异径接头
25×20

32×20

32×25

套管接头
20

25

32

90º承口内螺弯头
20×1/2"

25×3/4"

承口内螺接头
20×1/2"

25×3/4"

管卡
20

25

绕曲管
20

管　帽
20

承口内螺三通接头
20×1/2"

25×1/2"

25×3/4"

90º承口外螺弯头
20×1/2"

25×3/4"

承口外螺接头
20×1/2"

25×3/4"

承口外螺纹活接头
20×1/2"

25×3/4"

卫生洁具进水口离地、墙尺寸（实际高度）
洁具名称
离地距离（mm）
冷热进水口间距（mm）
进出水口突出瓷砖长度（mm）
洗菜池
450-500
150
0
洗脸盆
450-500
150
0
混合龙头
800-1000
150
-5
拖把龙头
600

0
热水器
1400
150
0
冲洗阀
800-1000

0
坐便器
150-250

0
洗衣机
1100-1200

0
以上为通常情况，特殊情况依据实际处理。
排水管材管件
PVC排水胶
瓶
Φ50×90°弯头
个
Φ50PVC排水管
m
Φ110×90°弯头
个
Φ110 PVC排水管
m
Φ50三通
个
Φ50直接
个
Φ110×50三通
个
Φ110直接
个
Φ110三通
个
Φ50×45°弯头
个
Φ110×50直接
个
Φ110×45°弯头
个

六、室内配电线路设计和施工

在建筑电气安装工程中，由进户线至室内用电设备之间线路称为室内线路。对室内线路敷设、安装称为室内工程。它通常组成为：进户线-----配电箱-----户内用电设备。
在进行室内配电线路设计之前，应对原有线路和装置情况做具体了解。了解内容包含配电容量、线路路径、导线规格、供电系统制式及用户家电设备配置等，以后依据电气施工标准，结适用户具体要求综合确定设计方案。

1、配电线路设计
住宅建筑配电通常在每单元首层设一个总配电箱，每户计量用电度表和总闸就设置其中，从总开关将电源引入单元居室。入户后通常在进门处设一小型开关箱也称配电箱，对用电在一次进行分配，将室内用电负荷分若干个支路。每个支路均设有独立分路保护控制开关。常见分配方法有：
㈠、 按电器具类型分回路；
根据用电器具类型分为照明；通常家用电器；厨房电炊具；空调等若干回路。
采取这种配电方法，当某个电器具发生故障停电检修时，不致影响其它回路正常供电，同时也方便依据用电器具特点装设稳压或漏电保护装置。但这种方法敷设线路较长，施工工作量较大，造价相对较高。
㈡、 按室分回路；
室内配电线路分成起居室；卧室；厨房；和餐厅；卫生间等若干回路。这种配电方法可使个室间线路相对独立，敷设线路短，但当某室内有地方需要检修时，该室内将全部失去电源。
㈢、 混合型配电；
在多数实际工程设计中，除了较大功率空调器和电热器具等单独设置回路外，其它回路并不一定分割得十分清楚，而是依据实际房型和导线走向等原因来决定各用电器具所接回路。这种方法既能够满足使用要求又能够有效降低导线敷设长度，节省投资，方便施工，所以这种配电方法使用最为广泛。
配电线路设计应符合一下要求：
㈠、 照明回路和插座回路应分开设置。
㈡、 对部分耗电量大用电设备应单独引专路供电。
㈢、 如采取三相供电，支路负荷分配应尽可能使三相平衡。
㈣、 厨房和卫生间插座宜单独设置回路，而且设漏电保护装置以确保安全。

住宅电气插座设计

插座这个小小电气装置元件，往往轻易被人忽略，但现代生活水平不停提升，大家对住宅电气装置要求也越来越高，伴随当今知识经济、信息时代到来，可视电话、电子购物、家庭办公等智能化住宅建筑将不停涌现。这些电能、信息传输除经过电线、电缆外，还必需经过插座这个小小电气装置元件输送给用电设备或信息终端。所以，现代住宅中插座选型、部署位置、数量和安装高度全部直接关系到住户以后使用效果，是现代住宅电气设计中十分关键内容。电气设计人员十分有必需对插座这个小小电气装置元件引发足够重视。
现代住宅是由客厅、卧室、书房、厨房、餐厅、洗涤间、卫生间、阳台等组成。只要明确住宅中各个房间关键会有哪些家用电器，然后依据建筑平面图，考虑住户通常会怎样去部署。
1. 客厅插座部署
客厅是大家会客、看电视、唱卡拉OK，起居活动中心，关键家用电器有音响（音箱、DVD机、功放机）、空调、电暖炉、落地台灯、宽带、电话、电视。从这些家用电器使用情况来看，能够发觉弱电（有线电视插座、电话和宽带信息插座）插座位置一确定，强电（电源）多用插座就对应确定。彩电、音响对面墙肯定是沙发、茶几，在此部位需设一个电话插座，1组电源多用插座（用于落地台灯、电暖炉）。然后再依据建筑平面图及空调机管道安装方便等原因，确定空调机插座位置。客厅其它墙上，视情况而定部署1至2个多用插座，作为备用。客厅插座容量选择是：壁挂式空调机选择10A三孔插座，柜式空调机选择15A三孔插座，其它选择10A多用插座。
2. 卧室插座部署
卧室是大家休息、睡眠地方。关键家用电器有：电话、电视、空调机、落地台灯、床头台灯、落地风扇、电热毯等。确定床位置是卧室插座部署关键。通常双人床全部是摆在房间中央，一头靠墙，双人床宽通常为1.8m，那么，床头两边各设一组（二、三孔）多用电源插座，以供床头台灯、落地风扇及电热毯之用，床头并设一个电话插座（依据规范，主卧室还需设宽带信息插座），床头对面设一个有线电视插座及1组多用电源插座，以供睡前欣赏电视之用，靠窗前侧墙上设一个空调电源插座，其它合适位置设一组多用电源插座,作备用。共设强电插座4至5组，弱电插座2组。空调电源插座底边距地为1.8m，选择10A三孔插座，其它选择10A五孔多用插座。
3.书房插座部署
书房是大家学习地方，也可兼作健身锻炼之用。关键家用电器有电脑、电话、打印机、传真机、空调机、台灯、健身器具等。大家通常习惯把书桌摆在窗前，所以窗前墙一边部署有线电视插座和宽带和电话信息插座各一组和电视电源插座一组，另一边部署2组电源多用插座，以供电脑、传真机、打印机之用。窗前侧面墙上部署一个壁挂式空调机插座一组，在其它合适位置分别部署1- 2组多用插座，以供健身器具使用。此房累计强电插座5组，弱电插座2组。
4、厨房插座部署、安装高度及容量选择
厨房是大家制作饭菜地方，家用电器比较多。关键有冰箱、电饭煲、排气扇、消毒柜、电热水器、电烤箱、微波炉、洗碗机、壁挂式电话机等。依据建筑厨房部署大样图，确定污水池、炉台及切菜台位置。在炉台侧面部署一组多用插座，供排气扇用，在切菜台上方位置均匀部署4组五孔插座。厨房插座要选择带开关防溅保护型插座，容量均为10A。考虑到方便厨房中人接听电话，厨房门边可部署电话插座一个，以上插座底边距地均为1.2—1.4m。
5、洗涤间插座部署、安装高度及容量选择
洗涤间是大家洗脸、刷牙、梳头、洗衣地方，比较潮湿。关键家用电器有洗衣机、电吹风等。应依据给排水设计图确定洗衣机及洗脸盆位置，各部署一个多用插座，并采取防溅型，插座底边距地1.4m，容量为10A。
6、卫生间插座部署、安装高度及容量选择
卫生间是大家洗澡、大小便地方。家用电器有排气扇、电暖炉、电热水器、电话机等。一个10A多用插座供排气扇用，1个16A三孔插座供电热水器用，尽可能远离淋浴器，必需采取防溅型插座。电话机插座底边距地1.4m。装电话机原因是方便大家在洗澡或方便时，仍然能和外界保持联络。
阳台应装一个10A多用插座，底边距地1.4m，方便打扫时供吸尘器使用。
7、 插座选型及保护方法
现代住宅中插座必需要确保使用安全、可靠，故在选型方面应选择耐压值、载流量、插座铜片张拔力及绝缘等级符合国家标准产品。另外，应选择带安全门插座，以防小儿用铁钉或其它金属物插入其中。

除此之外，还要加强插座回路保护方法，设计专门PE线，且不能和N线相混，PE线和建筑物共用接地装置，接地电阻R≤4Ω。每户厨房插座、卫生间插座、空调插座均应设计专用回路，并用漏电开关保护。
1、带漏电保护装置插座回路
这种设置采取漏电断路器，电源插座回路均分别设置了漏电保护装置，当某一回路出现漏电故障时，不会影响其它回路正常工作，还便于快速找出故障回路及其故障原因。
2.漏电保护装置安装在电源总进线处
（1）优点：这种设置只用了1个漏电断路器，也满足了上述规范要求“除空调电源插座外，其它电源插座回路均应设置漏电保护装置”。只是没有按回路分别设置，而是给各个回路设置了一个总漏电保护装置。这种方法做到了住户配电箱一次性投资小，箱体尺寸小目标。当漏电断路器跳闸时，不影响室内正常照明，给故障排查和检修带来了方便。
（2）缺点：给安装和维护增加了麻烦。

2、室内配电线路施工
室内配电线路最常见方法是配管布线，即把绝缘导线穿在管内进行暗敷设。在进行施工之前应进行住宅用电估算。以后选择合适配电器材采取合适线路结构来布线。室内线路结构关键有放射式和树干式两种。
放射式布线： 她有点是配电线路相对独立，发生故障时互不影响，供电可靠性高。但因为放射式布线需要设置回路较多，所以工程量和耗材全部相对要多，一次性投资较大。对于容量较大，负荷多个或是比较关键设备宜采取放射式布线。
树干式布线： 它优点是线路简化，耗材少，相对比较省时又节省材料。但当干线发生故障时影响范围大，而且在采取树干式配电时需要考虑干线电压质量（线路长、压降大）。
通常情况下适适用于用电设备部署比较均匀、容量不大又无特殊要求场所。
有两种情况不宜采取树干式布线：
一个是容量较大用电设备。因为它将造成干线电压质量显著下降，影响到接在同一干线上其它用电设备工作。另一个是电压质量有较高要求用电设备。

室内配线施工技术要求：
㈠、室内配线总要求是安全可靠、部署整齐合理、安装牢靠、便于维护。
㈡、电线额定电压应大于线路工作电压；导线绝缘应符合安装方法及敷设环境条件，导线截面规格应能满足供电电流和机械强度作用等条件。
㈢、配线时尽可能降低导线接头，在管内导线部分不许可出现接头，接头应在接线盒内，导线连接或分支处不应收到机械力作用。
㈣、为确保用电安全，室内配电管线和其它管道、设备应保留足够距离。

室内配线施工程序 配管→穿线→固定→接头→检测→整理
1、配管 依据所定线路，将线管配好，转弯处用弯管器冷弯。
2、穿线 依据要走线路，将电线穿管。
3、固定 布管完成，用线卡将其固定。
4、接头 在底盒内，将对应电线牢靠接头，先防水胶带包缠，然后用绝缘胶布绝缘处理，
5、检测 用摇表摇测新敷设线路导间线及导线对地电阻是否大于0.5MΩ。新敷设电路通电，用试灯或试电笔检测每个回路是否通电。
6、整理 盒内电线头用绝缘胶布分别缠好，用Ф16mm 线管绕圈，并置于盒内。

项目经理检测相关标准和要求
1、管和器件连接时，插入深度为2cm，管和底盒连接时，必需在管口套锁扣。
2、暗管在墙体内严禁交叉，严禁未有接线盒跳槽，严禁走斜道。
3、线管转弯处必需用弯管器将线管冷弯。
4、在布线布管时，同一槽内线管如超出2根，管和管之间应留≥15mm间缝。
5、导线在管内严禁接头，接头应在接线盒 (箱)内。
6、管内导线截面积，应小于线管截面40%，单根PVC管内走线不得超出3根（吊顶内三通、四通分线和三相插座走线管内可穿四根）。
7、绝缘导线在空心板内敷设时，导线穿入前，应将板孔内积水杂物清除洁净。导线穿入时用套管护线，不应损伤导线保护层。
8、 混凝土上布线用黄蜡套管，其它地方不得使用黄蜡套管（除吊顶外）。
9、使用导线其额定电流必需大于线路工作电流。
10、导线必需分色，红色为相线，蓝色为零线，黄绿双色线为地线。
11、导线在单个底盒内留线长度应大于150mm，小于200mm，若二个插座或多个插座并排地方，其线不宜开断，应依据实际长度留线。
12、凡进入底盒和开关箱线，线头均需用绝缘胶布缠好，用Ф16mm线管卷圈，美观、整齐卷放入盒内。
13、大功率电器必需走专线。且线 径大小和内外空气开关负荷大小也须考虑。
14、冰箱应考虑单独走专线，浴霸控制线应考虑是放4根还是7根，强排热水器须配置带开关插座。
15、强电布线布管完后，必需用摇表摇测，确定其地对地阻大于0.5MΩ以上。
　室内弱电配线相关要求：
16、弱电导线和强电导线严禁共槽共管，线槽和线槽间距应≥500mm。
17、室内弱电线路必需采取放射式接线，在弱电箱内或弱电箱旁预留电源。
18、有线电视线在分支处必需用分支器连接。等离子挂式电视机宜在电视机屏幕后和下边底盒间预埋一根Φ75mm线管，屏后及下边底盒出口处各做一个底盒。
19、电话线安装后，必需用万用表进行通路试验以保通畅。全部弱电原有底盒尽可能保留。
20、用户配电箱
a、要求照明、插座、空调按最少三个回路以上设计敷设。
b、为确保用户安全，配电箱内必需有漏电保护器。
c、电箱内线保留长度不少于配电箱半周长。 　　　　　　　　　
d、配电箱底边距地面距离不少于1.5m，照明配电箱(板)上应注明用电回路名称。
e、配电箱内导线应绝缘良好，排列整齐，固定牢靠，严禁露出铜线。
f、配电箱进线口和出线口宜设在配电箱上端口和下端口，接口牢靠。
用户电能表进用一户一表制，如原用户电能表承载不能满足要求，必需请用户向物业企业更换新表。为确保用户用电安全，单相电源用双极隔离开关，三相电源用四极隔离开关。
21、照明线路要求：
a、照明线路采取≥1.5 mm²铜芯线；
b、室内照明线路每一单相分支回路电流通常情况下严禁超出10A；
22、一般插座布线通常采取2.5mm²、4mm²铜芯线。室内挂机插座线应大于4mm²线，大功率柜机应用6mm²线。
至此项目经理应对照《电路工艺检测表》对水电项目一一查对并作深入检测，确保施工质量。

第四节、配线布管

一、 电路改造工艺步骤： 配管→穿线→固定→接头→检测→整理

1、配管 依据所定线路，将线管配好，转弯处用弯管器冷弯。
2、穿线 依据要走线路，将电线穿管。
3、固定 布管完成，用线卡将其固定。
4、接头 在底盒内，将对应电线牢靠接头，先防水胶带包缠，然后用绝缘胶布绝缘处理，
5、检测 　用摇表摇测新敷设线路导间线及导线对地电阻是否大于0.5MΩ。新敷设电路通电，用试灯或试电笔检测每个回路是否通电。
6、整理 进入盒内电线，线头用绝缘胶布分别缠好，并用Ф16mm 线管绕圈，美观、整齐置于盒内。
施工关键点：
1、管和器件连接时，插入深度为2cm，管和底盒连接时，必需在管口套锁扣。
2、暗管在墙体内严禁交叉，严禁未有接线盒跳槽，严禁走斜道。
3、线管转弯处必需用弯管器将线管冷弯。
4、在布线布管时，同一槽内线管如超出2根，管和管之间留≥15mm间缝。
5、导线在管内严禁接头，接头应在接线盒 (箱)内。
6、管内导线截面积，应小于线管截面40%，单根PVC管内走线不得超出3根（吊顶内三通、四通分线和三相插座走线管内可穿四根）。
7、绝缘导线在空心板内敷设时，导线穿入前，应将板孔内积水杂物清除洁净。
导线穿入时，用套管护线，不应损伤导线保护层，并方便更换导线。
8、 混凝土上布线用黄蜡套管，其它地方不得使用黄蜡套管（除吊顶外）。
9、使用导线其额定电流必需大于线路工作电流。
10、导线必需分色，红色为相线，蓝色为零线，黄绿双色线为地线，其它颜色线通常为控制线。
11、导线在单个底盒内留线长度应大于150mm，小于200mm，若二个插座或多个插座并排地方，其线不宜开断，应依据实际长度留线。
12、凡进入底盒和开关箱线，线头均需用绝缘胶布缠好，用Ф16mm线管卷圈，美观、整齐卷放入盒内。如发觉底盒留线未卷成圈，线头未用绝缘胶布包缠放在底盒内。
13、如遇大功率电器，分线盒内根本达不到负荷要求时，必需走专线。且线 径大小和内外空气开关负荷大小也须考虑。
14、冰箱应考虑单独走专线，浴霸控制线应考虑是放4根还是7根，强排热水器须配置带开关插座。
15、强电布线布管完后，必需用摇表摇测，确定其地对地阻大于0.5MΩ以上。
　室内弱电配线相关要求：
16、弱电导线(电话、电视、网线等)和强电导线严禁共槽共管，弱电线、槽和强电线槽≥500mm。
17、室内如增加网线要求放射线接线，并需在总进线点设置接线盒，每个网点需放射线布线，在离网络总接头底盒处500mm预留电源。
18、有线电视线在分支处必需用分支器连接。如用户选择等离子挂式电视机，
