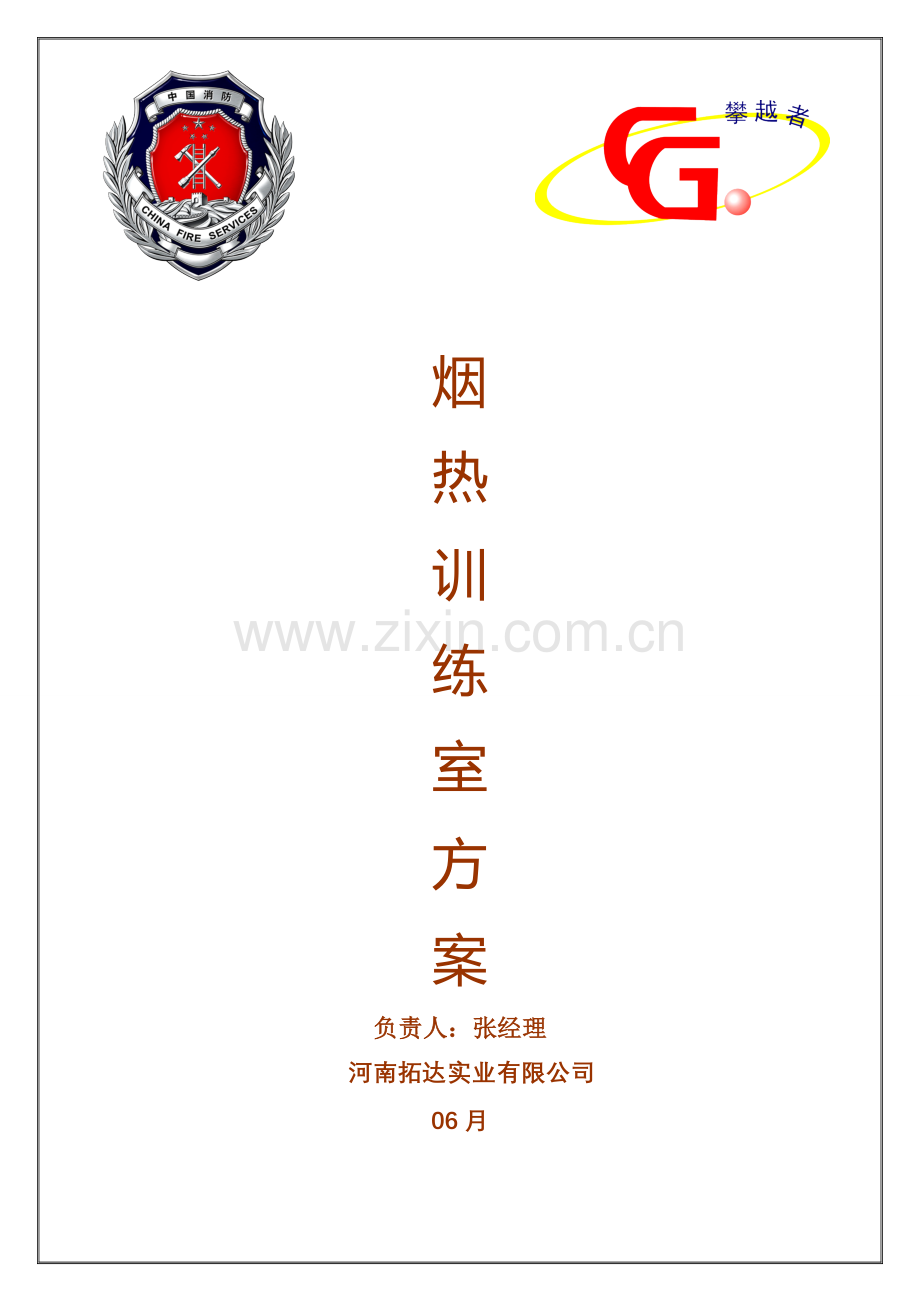

消防烟热训练室专项方案.doc

烟
热
训
练
室
方
案
负责人：张经理
河南拓达实业有限公司
06月

目录

一、项目设计 3
二、设施构成 3
三、报价构成和列表 5
金属栅网系统构成报价 6
烟热模仿系统构成报价 9
视像监控系统 11
声光控制系统 13
步进跟踪系统 15
中央控制系统 17
体能训练系统 19
医疗急救系统 20

一、项目设计
依照公安部GA/T623-《消防培训基地训练设施建设原则》规定设计。
烟热训练室是模仿在密闭建筑物内发生火灾，消防员在黑暗、高温、浓烟、高噪音状况下进行火情侦察，寻找被困人员，救出被困人员，灭火、抢险等战斗行动训练设施。它用来训练提高消防员战斗前对的迅速使用防护装备、体力承受能力、心理承受能力、通过障碍能力、观测判断能力和处置突发事件能力，从而提高灭火及抢险救援战斗力。

二、 设施构成
该烟热训练室由体能训练、烟热训练系统、监控指挥室构成。

该系统由如下系统构成：
1、金属网栅通道系统； 2、烟热模仿系统；
3、视像监控系统； 4、声光控制系统；
5、步进跟踪系统； 6、中央控制系统;
7、体征遥测系统； 8、体能测试系统；
9、医疗救护系统。

三. 报价构成和列表

1.金属栅网系统构成报价
2.烟热模仿系统构成报价
（1） 发烟升温装置
（2） 排烟系统装置
3.视像监控系统构成报价
4.声光控制系统
（1）灯光控制系统
（2）广播对讲指挥系统
5.步进跟踪系统构成报价
6.中央控制系统
7.体能训练系统
8.医疗救护系统
9.其他辅材

标号
设备名称
技术参数
规格型号
数量
单位
价格（元）
备注
1
金属栅网通道系统

训练主体（含障碍项目）
训练主体长8米、宽8米、高2.8米，体积为180立方米，为模块式金属制造结实笼体构成复杂通道，通道总长128米. 分两层，底层高1米，第二层高1.7米，出入口共四个均设在底层.笼体由构造钢构成框架，笼体四周由边网封闭，在共二层通道中，设有162根立柱、81个底座、6组电磁门等基本构造。设立有“H形隔断”、“V形隔断”、“菱形隔断”、“软绳”、“滑竿”、“软梯”、“直梯”、“乱木堆”、“巷道”、“电子陷阱”、“翻板”、“圆筒”、“斜梯”、“独木桥”等人为路障增长训练难度.
xjs
180
立方米

此项目科依照需求设立建设成三层
金属栅网系统构成报价

烟热模仿系统构成报价
标号
设备名称
技术参数
规格型号
数量
单位
价格（元）
备注
2.1
发烟升温系统

发烟机
电源：AC220V/50HZ,3KW大功率发烟装置，烟油瓶为10升，使用高纯度无毒无害、化学性能稳定烟油，烟雾浓厚、无刺激性气味,最大喷射距离为20米，烟雾量为1100m³/min。此设备预热后可持续发烟。
DF3000
2
台

柜式电热风机
长580mm×宽420mm×高1700mm，出口温度为80℃，15KW大功率加热装置，其电源为380V交流电源，外观美观。风量为2400m3/h，风机功率为90W，出口风速：5m/s，全压为28Pa
FNJ-G
8
台

温度传感器
测量范畴：0～100℃、电源：DC24V，测量训练室温度，为中央控制系统提供数据以便控制训练室温度，为训练提供更好训练温度环境。显示某些为96×96mm，显示方式：双排显示；控制类型：单相过零脉冲PID及自动整定；输出类型：继电器 ；测温范畴：-50℃~200℃
PT100
4
套

烟雾浓度传感器
测量范畴：0～80暗度，电源：DC5V，测量训练室烟雾浓度，为中央控制系统提供数据以便控制训练室烟雾浓度，为训练提供更好训练烟雾环境。YNJS5
YNJS5
2
套

标号
设备名称
技术参数
规格型号
数量
单位
价格（元）
备注
2.2
排烟降温系统

大功率排风机
进、排风机都为轴流式风机，功率3KW，380V交流电源，转速2900r/min,流量8513m3/min,低噪音，风机安装时填充发泡剂，噪音可以≤60dB，其长处占地面积小，效率高，与电动风门配合使用，对主训室烟雾迅速疏放。
SF-4R
2
台

风阀
电动风门控制电流为220V交流电，其受中央系统控制，防止因风倒灌进主训室
SF-4RF
2
台

视像监控系统
标号
设备名称
技术参数
规格型号
数量
单位
价格（元）
备注
3
视像监控系统

红外线摄像机
电源电压：12V±5%；分辩率：480TVL；信噪比：≥52dB；白平衡方式：自动；CCD元件：Sony1/3英寸；视频输出幅度：1.0Vp-p/75Ω；伽马校正：0.45；工作温度：-30℃～70℃；同步方式：内同步，其功能在无浓烟状况下监控训练状况。
639X
16
套

云台解码器
输入电压：220VAC（50Hz）、功率：15W、水平旋转角度：±90º、垂直旋转角度：+10～-90º、水平旋转速度：6º/s、垂直旋转速度：3.5º/s、工作温度：-20～70℃、外形尺寸：127mm×178mm×274mm；其功能给云台和摄像机等提供电源，并且解释上位机控制内容，执行云台水平和垂直旋转动作
KH-3939
16
套

硬盘刻录机
操作系统：Windows
硬盘容量：500G
采集卡：COIN_DS4004M硬压缩板卡
视频采集输入：8路
音频采集输入：8路与视频同步
采集帧数：24帧/秒

2
台

电视墙
尺寸为2800mm（长）×400mm(宽）×2400mm（高），承载14台液晶工业监视器，并且带有LED台标，可由电脑输入所需内容到LED台标，其可以精确显示该内容.LED台标尺寸为2400mm（长）×400mm(宽），规格为Ф3.
XDQ
1
套

液晶工业监视器
节约空间、画面稳定、LCD屏幕亮度非常均匀、LCD屏幕不存在聚焦问题、图像逼真、消除辐射、延长寿命、可视角度宽。

16
台

视像监控系统效果

标号
设备名称
技术参数
规格型号
数量
单位
价格（元）
备注
4.1
广播对讲系统

功率放大器
电源输入:AC220V50Hz；输出功率:400W；输出频率:20~0Hz；信噪比:85dB；声道数:4

1
台

功率放大器
电源输入:AC220V50Hz；输出功率:60W；

1
台

音箱
功率：250W、外形尺寸：12″、音量：110dB。

2
个

会议音箱
定压音箱、电源：220VAC（50Hz）

6
个

界面麦克
可以远距离对讲麦克

1
个

声光控制系统
标号
设备名称
技术参数
规格型号
数量
单位
价格（元）
备注
4.2
灯光控制系统

频闪灯
电源：220V/50Hz；功率：1500W；灯管寿命：≥100万次；净重：4.1kg；尺寸：L490×W220×H140mm；湿度范畴：25～90%HR；控制方式：控制台手控；调节方式：速度、亮度可单独调节
PS1500W
3
台

彩灯
电源：220VAC（50Hz）、功率：300～500W、色温：300CK、外形尺寸：340mm×260mm×220mm、重量：2kg
C500W
6
个

灯控台
灯光控制装置，由可编程逻辑器件（PLC）控制丽彩频闪灯和彩灯，可发出交错频闪光柱，调节频闪灯、丽彩灯闪烁频率、亮度。
HTL
1
台

步进跟踪系统
标号
设备名称
技术参数
规格型号
数量
单位
价格（元）
备注
5
步进跟踪系统

软性压力传感器
专利产品 ZL 2 0185127.0 性能：柔软、可承受压力：≥200kg、传感面积：≥90%、使用寿命：≥10万次、外形尺寸：980mm×910mm×5mm。
XBS1
128
块

压控地板
高密度复合地板，表面油漆解决，四周金属压框，980mm（长）×910mm(宽）×25mm(厚）。
XBS2
128
块

信号接受转换系统
通道：144路、电源：DC5V或24V、信号：隔离，接受柔性压力传感器电信号并转化成数字信号上传给上位机，其涉及大型接线端子板、开关电源、信号转化装置。除了具备显示训练人员所处位置功能之外，还具备如下长处：(1).自动计时：自动记录训练人员完毕训练总时间(2).自动打分：依照完毕训练状况自动给出分数(3).记录功能：记录时间、训练过程及分数(4).线路修改：顾客可自编训练线路(5).人员管理：记录训练人员基本状况及参加训练状况(6）可以同步对多名训练人员进行实时跟踪，最多可达100人
PCL722
1
套

工控电脑
双核E5300解决器，1G内存，250G硬盘，4个ISA槽。研华台湾工业级计算机、运营稳定、在步进跟踪系统中作为上位机、运营步进跟踪系统软件，显示屏为19″液晶。
IPC-610
1
台

中央控制系统
标号
设备名称
技术参数
规格型号
数量
单位
价格（元）
备注
6
中央控制系统

控制台
为豪华型、承载二台工控电脑及显示屏二台硬盘录像机及显示屏、四台功率放大器、一台调音台、一台灯控台、电流表、电压表、视屏切换器等电器及连线。其尺寸为2460mm（长）×1500mm(宽）×1100mm（高），顶板和侧板为木板，外形美观
XHK
1
套

自动化控制装置
专利产品 ZL 2 0185126.6 控制方式：自动/手动、电源电压：220VAC、输入接点数：32个、输出接点数：64个、模仿信号接点数：8个，烟雾模仿训练系统中枢，可自动为训练人员提供国内先进训练模式，也可依照训练人员意愿设立训练模式，更现实、更立体地为训练人员提供火灾现场真实感受，安全可靠，简化了烟雾模仿训练系统操作人员操作
S7
1
套

电器电子元器件
涉及交流接触器、继电器、端子、空气开关、开关电源等

2
套

工控电脑
工业级计算机、运营稳定。在计算机中装备有时下先进CPU、配套主板，并且运营中央控制系统软件（组态软件），大硬盘存储、显示屏为22″液晶
IPC-610MB
1
台

标号
设备名称
技术参数
规格型号
数量
单位
价格（元）
备注
7
体能训练系统

电动跑步机
有时间、里程、心率以及关于数据显示。
SH-5188+Y
2
台

有氧动感单车
净重：53kg；毛重：59kg；锻炼心肺功能及腿部肌肉。轴，整体包胶式把手，安全刹车系统，艺术烤漆车架，坐垫上下先后可调、扶手上下可调，原则商用设计。
CM-170
2
台

体能训练梯
电源：AC220V，启动方式：压力传感式，最小工作负荷：450N，最大工作负荷：1200N，智能控制速度范畴：0.35-1.95m/s，手动控制速度范畴：0.25-2.0m/s，最大动态制动距离：0.8-1.0m，质量：450kg，外形尺寸：1200×92×2600（mm）。运用体能驯练设备可进行身体柔韧性和力量性训练，也是进行主体模仿训练系统前必要热身训练设备，能有效减少训练过程中训练人员受伤几率。
XT200B
1
台

体能训练系统

标号
设备名称
技术参数
规格型号
数量
单位
价格（元）
备注
8
医疗急救系统

苏生器
氧气瓶工作压力：20MPa，氧气瓶容积：1L，自动肺换气量调节范畴：12.5L/min~25.5L/min，充气压力：1.96kPa~2.54kPa ，吸痰引射压力：≤-60kPa，仪器重量：≤8kg，仪器外型尺寸：≤420X330X160 mm，自主呼吸供气量：＞15L/min。
MZS-30
2
台

模仿人
工作电压：220V，高低电平应符合：0~0.15V 、1~4.8V，人工口吹气持续时间：不不大于1秒人工口吹潮气量：700~1000ml，人工胸外按深度：40~50mm，单双人吹气、按压比值：30:2，单双人循环周期：5个周期/2min，颈动脉搏动次数：60次/min，自动肺呼吸频率：14~16次/min，气管插管声音提示；吸痰声音提示,联想笔记本电脑,三星打印机等。
SPS1
2
套

自动苏生器校验仪
正压力测定范畴：1.47kPa~3.43kPa（150mmH2O ~350mmH2O）负压力测定范畴：-1.27kPa~-2.94kPa（-130mmH2O~-300mmH2O），引射压力值范畴：-101.29kPa（-760mmH2O），流量测定范畴：0.16m3/h~1.6m3/h（2.66L/min ~26.6L/min），仪器质量：≤7.5kg，仪器外型尺寸：≤270X260X420 mm。
AJ1
1
套

医疗急救系统

其她费用
规格
报价
基本辅材
涉及护套线10×0.3、护套线6×0.3、2×0.5、2×4、3×0.5、3×4、电缆3×1+1-5捆、3×4+1、单芯0.2、0.3、0.5线、桥架2m长100mm×80mm、桥架2m长50mm×50mm、线槽2m长40mm宽、粗、细缠绕管、大、小吸盘、三种规格扎带等；其她耗材,如胶、原则件等。

运费
依照实际距离计算

安装、调试、系统集成

培训

某些项目可依照实际面积增减。
