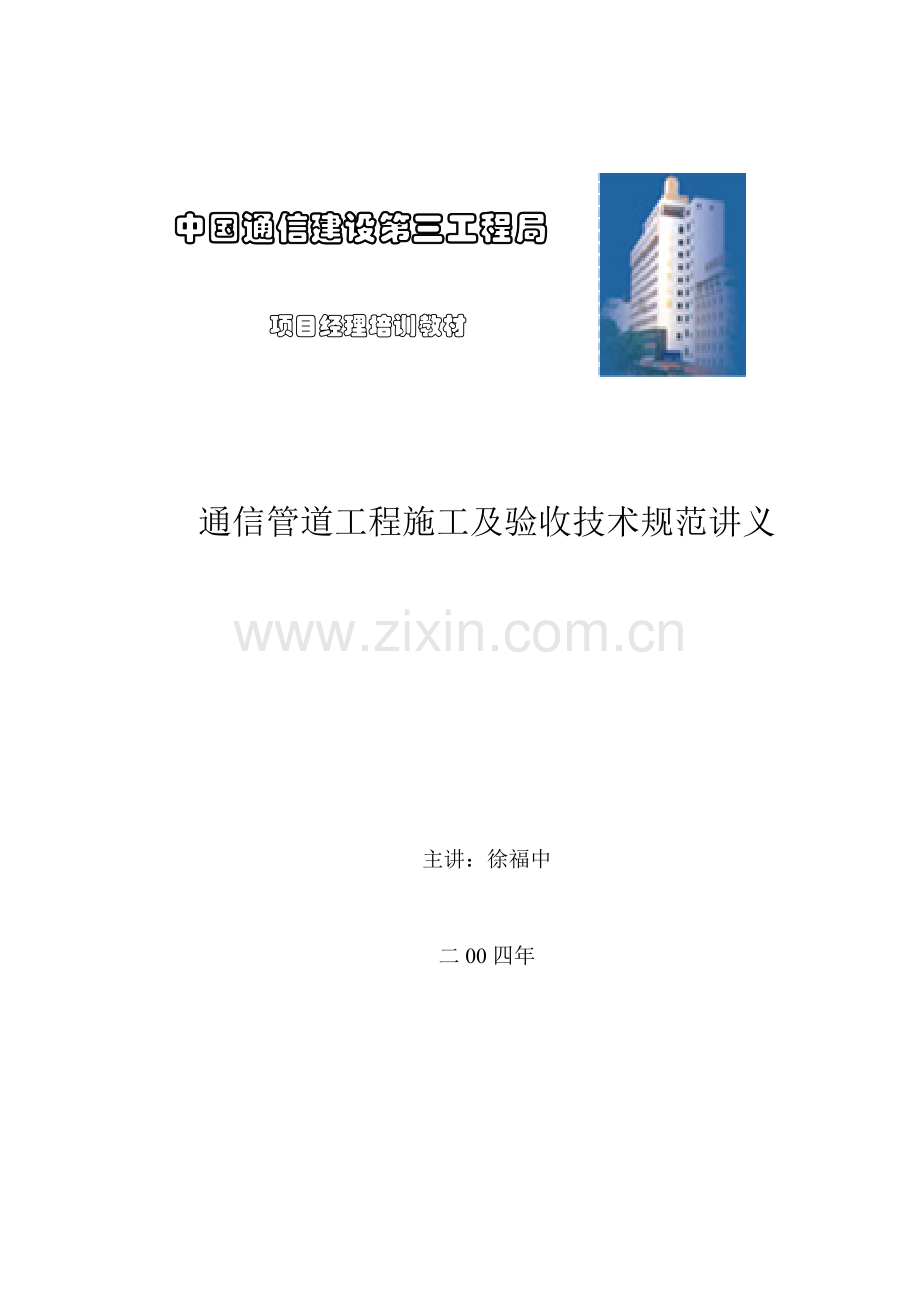

1、中国通信建设第三工程局 项目经理培训教材通信管道工程施工及验收技术规范讲义主讲:徐福中二00四年通信管道工程施工及验收技术规范讲义1.概述(P1)通信管道工程施工及验收技术规范(以下简称规范),是新建通信管道工程施工中质量检验、随工检验和完工验收等工作技术依据。并适适用于通信管道改建、扩建工程。未列入本规范(YD5103-)很规标准(规格),应按工程设计图纸相关要求办理。1.1常见通信管道类型现在常见通信管道按所用管材可分为三类:有缝钢管无缝钢管钢管管道PVC硬塑管聚氯乙烯塑管道(PVC-U塑管)PVC双壁波纹管道通信管道聚氯乙烯型管道(PVC-U塑管)干打3孔高密度聚氯乙烯硅芯塑管(HIPE

2、硅芯管)塑料管管道干打4孔水泥管管道(灰管)干打6孔其中PVC-U塑管管道用当地网通信管道,HIPE硅芯管多用于长途通信光缆塑料管道工程。光缆采取气吹法敷设。1.2通信管道工程施工步骤通信管道施工步骤图包封清运余土著人回填铺管拆模完工报验口圈管孔试通安装手孔口圈安装人孔口圈基础沟底抄平路面恢复现浇上覆砌孔铺砂开沟测量1.3通信管道工程常见术语(1)水泥标号:通信管道工程常见水泥标号分三种: P0.27.5(软练325) P0.32.5(软练425) P0.42.5(软练525)(2)混凝土标号:一般混凝土标号分为C10、C15、C20、C25、C30五种。(每立方米配合比见附表)(3)水泥沙浆

3、标号:分为M2.5、M5、M7.5、M10及素浆五种。(每立方米配合比见附表)(4)标高:用水平仪测得某点标杆高度。(相对于水准点)(5)高程:用水平仪测得两点标高差值。(6)水准点:测量标高时选定基准点。(7)红线:城市道路计划所给各类地下管线断面位置。2器材检验2.1通常要求2.1.1通信管道工程所用器材规格、程式及质量应由施工单位在使用前进行严格检验。发觉质量问题应立即处理。2.1.2凡有出厂证实器材,经检验发觉问题时,应做质量技术判定后处理;凡无出厂证实器材,严禁在工程中使用。严禁使用质量不合格或不符合设计要求器材。2.2通信管道工程关键器材水泥及水泥制品2.2.1塑料管材器材分类钢材

4、、铁件建材通信管道工程中水泥预制品关键有水泥管块、通道盖板、手孔盖板、人孔上覆等。水泥预制品生产前,须按水泥类别、标号及混凝土标号做最少一组(三块)混凝土试块。2.3塑料管材管道工程中塑料管材质量、规格、型号应符合设计文件要求。常见PVC塑管规格有60、63、75、100、110硬塑管。110双壁波纹管。2.4钢材和铁件管道工程用钢管有没有缝和有缝钢管两种。钢管用于桥梁或过路。人(手)孔铁件有些人孔铁盖、口圈、盖板(手孔)、拉力环、电缆托架、托板、积水罐等。其中人孔铁盖、口圈及手孔盖板分灰铁铸铁和球墨铸铁两种。球墨铸铁用于车行道,灰铁铸铁用于人行道或小区内。人(手)孔铁盖装置(内外盖、口圈)规

5、格应符合标准圈要求。2.5建筑材料2.5.1通信管道建材: (1)烧结砖或混凝土砌块。 (2)砂(天然)。 (3)石料(碎石、天然砾石)。通信管道工程中严禁使用耐水性能差、遇水后强度降低炉渣砖或矽酸盐砖等。2.5.2使用推荐标准图纸中混凝土砌块规格、强度等要求。符合推荐标准图纸中各项要求。2.5.3管道工程用石料,应符合要求1、应采取天然砾石或我工碎石,不得使用风化石;2、石料粒径应符合设计规范中要求;3、石料中含泥量,按重量计不得超出2%;4、针状、片状颗粒含量,按重量计不得超出20%;5、硫化物和硫酸盐类含量,按重量计不得超出1%;6、石料中不得有树叶、草根、木屑等杂物;2.5.4管道工程

6、用砂应符合要求1、通信管道工程应采取天然砂;2、通信管道工程宜使用中砂;砂细度模数(Mx)以下:粗砂Mx为3.73.1,平均粒径大于0.5mm;中砂Mx为3.02.3,平均粒径大于0.35mm;细砂Mx为2.21.6,平均粒径大于0.25mm;特细砂Mx为1.50.7,平均粒径大于0.15mm;泥系指粒径小于0.08mm尘屑、粘土等。3、砂中云母和轻物质,按重量计不得超出3%;4、砂中泥土,按重量计不得超出5%;5、砂中硫化物和硫酸盐,按重量计不得超出1%;6、砂中不得含有树叶、草根、木屑等杂物。3、工程测量3.0.1通信管道工程测量,应根据设计文件及城市计划部门已同意红线、坐标和高程进行。施

7、工前复测包含基准点、中心线测量和设置高程基准点测量等。通信管道高程误差小于10mm。4土方工程4.1挖掘沟(坑)4.1.1通信管道施工中,碰到不稳定土壤或有腐蚀性土壤时,施工单位应立即提出。待相关单位提出处理意见后方可施工。4.1.2管道沟开挖时,和其它管线隔距应符合设计要求。同时注意地下原有管线安全,如煤气管道、自来水管、电力线等。4.1.3沟深及人手孔坑超出3m时,采取放坡法或设倒土平台,确保人身安全。4.2回填4.2.1通信管道工程回填土,应在管道或人(手)孔按施工次序完成施工内容。并经二十四小时养护和隐蔽工程检验合格后进行. 通信管道工程回填土,除设计文件有特殊要求外,应符合下列要求:

8、1、管道顶部30cm以内及靠近管道两侧回填土内,不应含有直径大于5cm砾石、碎石等坚硬物;2、管道两侧应同时进行回填土,每回填土15cm厚,应扎实;3、管道顶部30cm以上,每回填土30cm厚,应扎实。4.2.2回填土前,应先清除沟(坑)内杂物。沟(坑)内如有积水和淤泥,必需排除后方可进行回填土。通常要求明沟过路回填要求人(手)孔坑回填要求管道工程回填土市政部门要求5人(手)孔、通道建筑5.1通常要求1、砖、混凝土左右块(以下简称砌块)砌体墙面应平整、美观、不应出现竖向通缝;2、砖砌体砂浆饱满程度应不低于80%,砖缝宽度应为812mm,同一砖缝宽度应一致;3、砌块砌体横缝应为1520mm,竖缝

9、应为1015mm,横缝砂浆饱满程度应不低于80%,竖缝灌浆必需饱满、严实,不得出现跑漏现象;4、砌体必需垂直,砌体顶部四角应水平一致;砌体形状,尺寸应符合图纸要求;5、设计要求抹面砌体,应将墙面清扫洁净,抹面应平整、压光、不空鼓,墙角不得歪斜。抹面厚度、砂浆配比应符合设计要求;勾缝砌体,勾缝应整齐均匀,不得空鼓,不应脱落或遗漏。6、通道建筑规格、尺寸、结构形式,通信内设置安装铁件等,均应符合设计图纸要求;通常局内主机房引出建筑物通道,不应越出局所院墙,其它地方通信用浅埋通道,其内部净高宜为1.8m;7、通信管道弯管道,当曲率半径小于36米时,宜改为通道。口圈安装人(手)孔上覆及通道沟盖板墙体(

10、予埋铁件)人(手)孔、通道地基、基础人(手)孔、通道建筑6模板、钢筋及混凝土砂浆6.1装拆模板6.1.1通信管道工程中混凝土基础、包封、上覆及人也壁、盖板等。均应按设计图纸规格要求支架模板。6.1.2浇筑混凝土模板,应符合下列各项要求:1、各类模板必需有足够强度、刚度和稳定性、无缝隙和孔洞,浇筑混凝土后不得产生变形;2、模板形状、规格应确保设计图纸要求所浇筑混凝土构件规格和形状;3、模板和混凝土接触面应平整,边缘整齐,拼缝紧密,牢靠,预留孔洞位置正确,尺寸符合要求;4、反复使用模板,表面不得有粘结混凝土、水泥砂浆及泥土等附着物。6.1.3模板拆除期限,应符合下列要求:非承重混凝土构件拆模时间表

11、水泥品种水泥标号混凝土标号日平均气温51015202530混凝土达成2.45Mpa(25f/C)强度拆模天数一般硅酸盐水泥P0.32.5C10以下5.04.03.02.01.51.0C11-C204.53.02.52.01.51.0C20以上3.02.52.01.51.01.0火山灰或矿渣水泥P0.32.5C10以下8.06.04.53.52.52.0C10以下6.04.53.52.52.01.5注:每二十四小时为一天承重混凝土构件拆模时间表结构类别水泥种类水泥标号拆模需要强度(按设计强度X%计)日平均气温()51015202530混凝土达成X%强度天数跨度2.5m以下板及装配钢筋混凝土构件一

12、般硅酸盐P0.32.5501287654火山灰或矿渣P0.32.5以上50221410876度2.5-8m板梁底模板一般硅酸盐P0.32.5702416121098火山灰或矿渣P0.32.5以上70362216141196.2钢筋加工6.2.1通信管道工程所用钢筋品种、规格、型号均应符合设计要求。6.2.2钢筋加工应符合下列各项要求:钢筋表面应洁净,应清除钢筋浮皮、锈蚀、油渍、漆污等;钢筋应按设计图纸要求下料,并按要求形状进行加工;1、 盘条钢筋在加工前应进行拉伸处理;2、 加工钢筋时应检验其质量、凡有劈裂、缺损等伤痕残段不得使用;3、 短段钢筋许可接长用作分布筋(结构钢筋),主筋(受力钢筋)

13、严禁有接头。6.2.3钢筋排列形状及各部位尺寸,主筋和分布筋位置均应符合设计图纸要求。严禁倒置。主筋间距误差小于5mm,分布筋间距误差应小于10mm。1.2mm或1.0mm铁丝使用接续钢筋时,接续点应避开应力最大处,并应相互错开,不得集中在一条线上,同一钢筋不得有一个以上接续点钢筋绑扎和模板间隔20mm6.3混凝土浇筑6.3.1配制混凝土所用水泥、砂、石和水应符合使用标准。不一样种类、标号水泥不得混合使用;砂和石料含泥量如超出标准,必需用水洗洁净后方可使用。配比符合设计标号搅拌均匀、45分钟内浇完浇筑落差大于3m,用漏斗或斜槽浇筑人工或机械振捣,不跑模、不漏浆混凝土浇筑初凝(1小时)后覆盖草帘

14、等浇水善护日平均气温5时,采取防冻方法非直接承受载荷物件,日均气温15时养护二十四小时6.4水泥砂浆6.4.1水泥砂浆配比,必需严格按要求要求配制。(讲义附表二)6.4.2凡抹缝、抹角、抹面及管块接缝等处水泥砂浆,其砂料必需过筛后使用,不得有豆石等较大粒径碎石在内。6.4.3水泥砂浆养护应实施6.3相关条款。7铺设管道7.1地基7.1.1通信管道基地基处理应符合设计文件要求。凡采取天然地基而设计又没有具体证实怎样处理,遇下列情况应立即向相关单位反应。待提出处理方案后方可施工。1地下水位高于管道及人(手)孔最低高程;2土质松软,有腐蚀性土壤或属于回填杂土层;沟底扎实抄平7.1.2高程符合设计,许

15、可偏差10mm天然地基基础宽63cm时,沟底宽=基础宽+30cm7.1.3无基础管道沟底宽=管群宽+40cm基础宽63cm时,沟底宽=基础宽+60cm通信管道沟底宽度7.2基础7.2.1通信管道通常宜采取素混凝土基础,混凝土标号、基础宽度、基础厚度应符合设计要求。凡设计要求管道基础使用预制基础板或加钢筋段落,应按设计处理。高程误差10mm中心线符合设计要求,左右偏差10mm宽度、厚度负偏差10mm进入人(手)孔窗口部分,按要求加筋,钢筋搭在窗口墙上大于100mm表7.2.3管道基础浇灌前查对加钢筋段落,钢筋绑扎符合要求清除横板杂物浇灌混凝土捣固密实,初凝后养护断裂拆模后无蜂窝、掉边表7.2.3

16、 管道基础进入人(手)孔窗口处配筋表管道基础宽度(mm)钢筋直径(mm)根数长度(mm)总长(m)350683102.4810415656.26460684203.3610515657.83615685904.72107156511.00735686905.52108156512.52835688006.4109156514.09880688406.72109156514.091140689907.921011156517.167.3管道铺设7.3.1通信管道铺设前应检验管材及配件材质、规格、程式和断面组合必需符合设计要求。7.3.2改、扩建管道工程,不应在原有管道两侧加扩管孔,在特殊情况下非

17、在原有管道一侧扩孔时,必需对原有人(手)孔及原有电缆等做妥善处理。7.3.3水泥管块铺设应符合要求管群断面须符合设计要求管块径向连接间隙5mm管块层间及管块和基础间隔15mm,许可偏差5mm管块接缝行间、层间错开1/2管长水泥管群铺设管道进入人孔窗口处,应使用整根水泥管管块弯管道及有特殊技术要求管道接缝及垫层按设计要求管道管底垫层砂浆标号,按设计要求砂浆饱和度不低于95%管块间竖缝充填水泥砂浆标号应按设计要求,饱和度75%管顶缝、管边缝、管底八字抹1:2.5水泥砂浆7.3.4铺设水泥管道时,应在每个管块对角管孔用两根拉棒试通管孔;其拉棒外径应小于管孔标准孔径35cm;拉棒长度,铺直线管道宜为1

18、2001500mm,铺弯管道(曲率半径大于36m)宜为9001200mm。7.3.5水泥管块接续方法宜采取抹浆法。管带纱布宽80mm,许可10mm误差纱布包好后先涮清水,再涮素浆砂浆厚度1215mm,下宽100mm、上宽80mm许可正偏差5mm刷完素浆后,立即抹1:2.5砂浆抹浆法接续水泥管块7.3.6多种管道引入人(手)孔,通道位置尺寸应符合设计要求,其管顶距人(手)孔上覆,通道盖板底应大于300mm。管底距人(手)孔,通道基础顶面应大于400mm。7.3.7引上管引入人(手)及通道时,应在管道引入窗口以外墙壁上,不得和管道叠置。引上管进入人(手)孔通道,宜在上覆盖板下200400mm范围内

19、。7.3.8弯管道曲率半径应符合设计要求,通常不宜小于36mm。其水平或纵向弯管道各折点坐标或标高均应符合设计要求。弯管道应成圆弧形。7.3.9钢管通信管道铺设方法、断面组合等均应符合设计要求;钢管接续宜采取管箍法。两根钢管旋入管箍长度1/3以上,端口锉成坡边有缝管管缝置于上方钢管接续前将管口磨圆或锉成坡边钢管铺设要求严禁不等径钢管接续使用7.3.10通信管道采取塑管,其铺设方法、组群方法、接续方法等均应符合设计要求。直线路由最大段长150m,高速公路最大不超出200m弯管道经自然弯曲形成,弯曲半径15m弯曲管道段长不超出150m,同一段弯管道严禁出现“S”弯,弯曲段塑料管道接口处360度混凝

20、土包封。包封长度2m厚度100mm,多孔式塑料管道、栅格塑管排列方法、接续方法应符合设计要求。不一样规格、型号管材严禁对接。管群层列管道接口应交错排列,相邻两管之间应错开大于300mm塑管铺设多根塑料管组群管道,组合排列方法应符合设计要求多根塑料管组群管间缝隙宜为1015mm。每隔23米可放塑料管支撑塑料管群小于两层时,整体固定,大于两层时每相邻两层组绑扎固定。最终整体固定。7.3.11通信管道包封规格、段落、混凝土标号应符合设计要求,包封采取C15混凝土现场浇灌,要求铺管完成随即浇灌,包封百厚度为8cm。7.3.12通信管道防水、防蚀、防强电干扰等防护方法必需按设计要求处理。7.3.13多种

21、材质组成通信管道,最小埋深应符合下表:通信管道最小埋深表管道类别管顶距地面最小深度(m)人行道车行道电车轨道铁路水泥管0.50.71.01.5钢管0.20.40.71.2塑料管0.50.71.01.57.3.14通信管道和其它多种管线平行或交越最小净距,应符合下表:通信管道和其它管线最小净距值其它地下管线及建筑物名称最小平行净距(m)最小交越净距(m)已经有建筑物2.0计划建筑物红线1.5给水管0.50.151.01.5污水、排水管1.0注(1)0.15注(2)热力管1.00.25燃气管压力300Kpa(3/cm2)1.00.30注(3)300Kpa压力800Kpa(3/cm2压力3/ cm2

22、)2.0电力电缆35kV以下0.535kV以上2.0高压铁塔基础边35kV2.5其它通信电缆(通信管道)0.5绿化乔木1.5灌木1.0地上杆柱0.5-1.0马路边石1.0铁路钢轨(或坡脚)2.0沟渠(基础底)0.5涵洞(基础底)0.25电车轨底1.0铁路轨底1.0注:(1)主干排水管后敷设时,其施工沟边和管道间水平净距不宜小于1.5m; (2)当管道在排水管下部穿越时,净距不宜小于0.4m,通信管道应作包封; (3)在交越处2m范围内,煤气管不应做接合装置和隶属设备;如上述情况不能避免时,通信管道应作包封; (4)如电力电缆保护管时,净距可减至0.15m8.工程验收8.1检验项目及内容8.1.

23、1通信管道工程可分段进行完工验收。可按大于一公里整段管道为验收单元。查对完工图和管道人(手)孔口圈高程及其它可见部分是否相符,检验人(手)孔通信内设置安装是否齐全、合格已签证隐蔽工程如发觉异常,应进行抽检复验通信管道工程完工验收内容管孔试通直线管道管孔试通,应用比被试管孔标准直径小5mm,长900mm拉棒进行。8.1.2通信管道工程试通管孔,是通信管道工程质量评定含有否决权关键项目。三孔以上水泥管块管道,每管块按对角线抽试两孔塑料管采取同一根管对角孔拉棒试通。标准试通棒直径比试通孔内切圆直径小5mm,长度为900mm管孔试通要求弯管在曲率半径大于36m时,应用比被试管孔标准直径小6mm,长90

24、0mm拉棒试通,其孔数同上。有包封管道管孔试通,同上要求8.1.3通信管道工程随工检验、隐蔽工程签证及完工验收内容见下表:随工检验、隐蔽工程签证及完工验收内容表项目内容检验方法管道地基1. 沟底扎实、抄平质量;2. 管道沟、人孔坑中心线;3. 地基高程、坡度;4. 土壤情况;随工检验管道基础1 基础位置、高程、规格;2 基础混凝土标号及质量;3 设计特殊要求处理、进入孔段加筋处理;4 障碍物处理情况;隐蔽工程签证铺设管道1 管道位置、断面组合、高程;2 管道接续质量(应逐一检验);3 抹顶缝、边缝、管底八字质量(砂浆标号是否符合1:2.5要求);4 填管间缝及管底垫层质量;隐蔽工程签证回土扎实

25、应符合本规范要求随工检验人(手)孔、通道掩埋部分1 砌体质量及墙面处理质量;2 混凝土浇灌质量(含基础、上覆等);3 管道人口外侧填充情况、质量;4 结合部位质量;隐蔽工程签证管孔试通及人(手)孔、通道等可见部分1 按第8.2.4条第8.2.5条试通管孔;2 人(手)孔、通道内可见部分质量(四壁、基础表面、铁件安装、管道窗口处理等);3 人(手)孔口圈安装质量、位置、高程;完工验收查对完工图查对图纸和实际是否相符完工验收 混凝土配合比表 附表一名称单位一般混凝土配合比()C10C15C20C25C30P.0.27.5水泥238289340401砂子7366586015480.54.0cm卵石1

26、345137213791370水170170170170P0.32.5水泥244283329368砂子7266676125750.54.0cm卵石1349137013781376水170170170170P.0.27.5水泥249304359425砂子7756936325760.54.0cm碎石1285131313181308水180180180180P.0.32.5水泥254296347389砂子7657026436040.54.0cm碎石1290131113191316水180180180180 水泥砂浆配合比表 附表二名称单位水泥砂浆配合比()素浆M2.5M5.0M7.5M10P0.27

27、.5水泥1502115159217264砂子1306130613401318水550255255263258常见水泥用量换算表水泥强度等级P0.27.5P0.32.5P0.42.5P0.27.510.860.76P0.32.51.1610.89P0.42.51.311.131 每立方米砌体用量表示 附表三砌(块)砌块(块)砂浆(立方米)24011553毫米砖砌体5200.25300250150毫米砖块砌体1190.20300150150毫米砖块砌体720.20通信管道规范复习题1、通信管道按材质分类、现在常见有哪多个?2、干打水泥管常见有哪三种规格(孔数孔径mm)?3、人(手)孔铁盖有哪两种铸

28、铁制成?哪种用于车行道?4、通信管道多种高程,以水准点为基准,许可误差是多少?5、通信管道工程平面复测许可偏差应符合哪些要求?6、通信管道周围加包封,通常采取哪种标号混凝土浇灌?包封厚度为多少?7、通信管道工程施工前路由复测包含哪几项?8、某塑料管群组合为“63”,其中数字表示意义是什么?9、解释素浆、素混凝土材料组成?10、水泥管道管块接续宜采取什么方法?管带(纱布)宽度、长度各是多少?11、水泥管接续时,纱布包好并刷完 浆后,应立急抹何种配比砂浆,上、下宽度各是多少?12、多种管道引入人(手)孔、通信位置尺寸,其管顶距上覆(或盖板底)、管底距人(手)孔基础(武通信基础)不应小于多少?13、水泥管块铺设应符合哪些要求?14、多根塑料管组群间隙宜为多少?管群大于两层时,塑管应为何固定。15、通信管道基础进入人(手)孔窗口部分,设计未作尤其要求时,管道基础应按要求加配钢筋,钢筋掺在窗口墙上长度应大于多少?16、管道基础宽度应比管道组群宽度加宽多少?17、人孔口圈和上覆之间宜砌多高口腔(井脖子)?18、一般混凝土标号按新叫法有哪多个?19、写出水泥砂浆标号有哪多个?20、用模板浇注筋混凝土构件时,钢筋和模板间隔多少?21、通信管道工程验收量关键一项是什么?22、直线管道管孔试通,应用何种规格拉棒?
