煤矿井下安全监控系统分站供电关键技术标准规范.doc

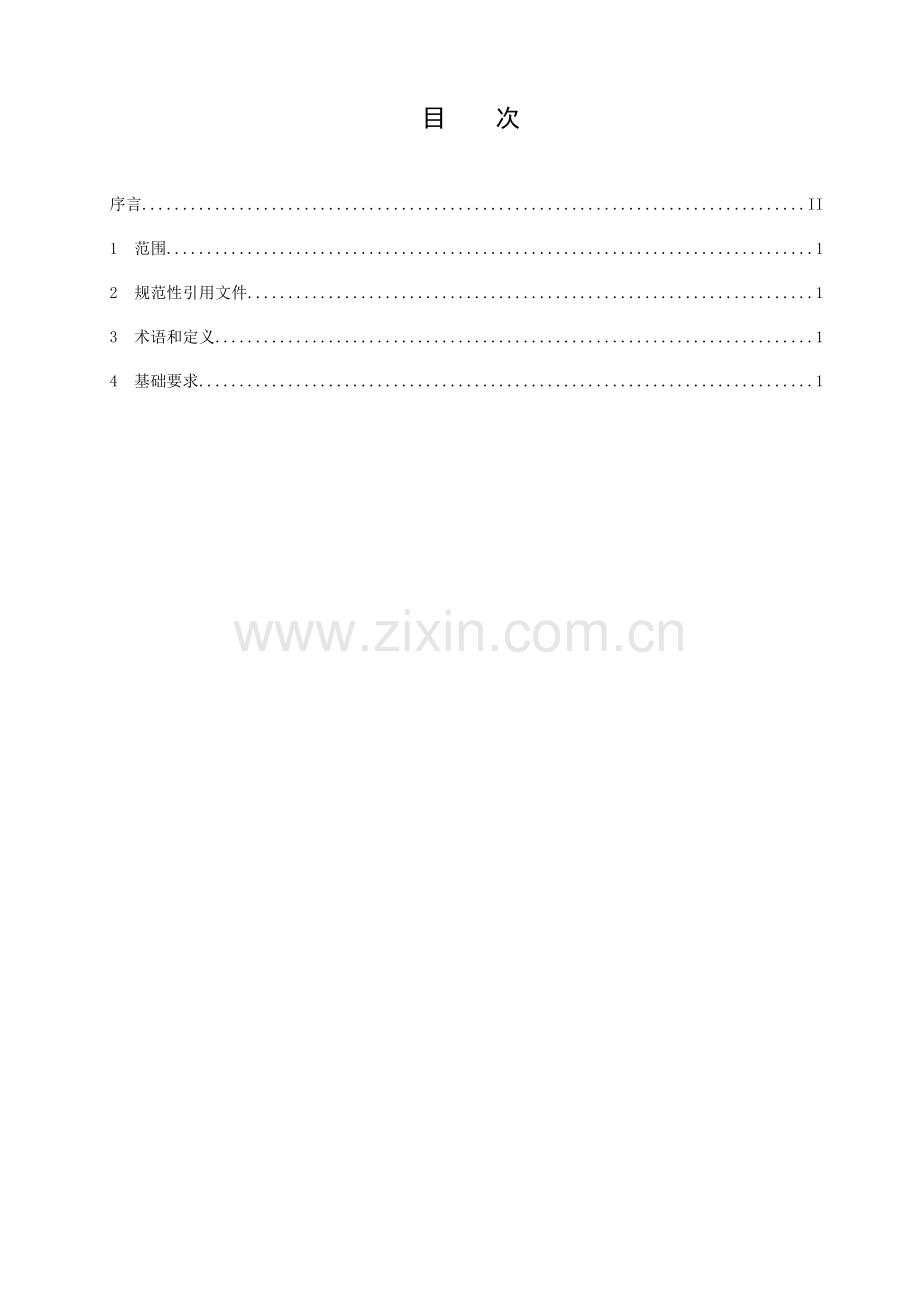

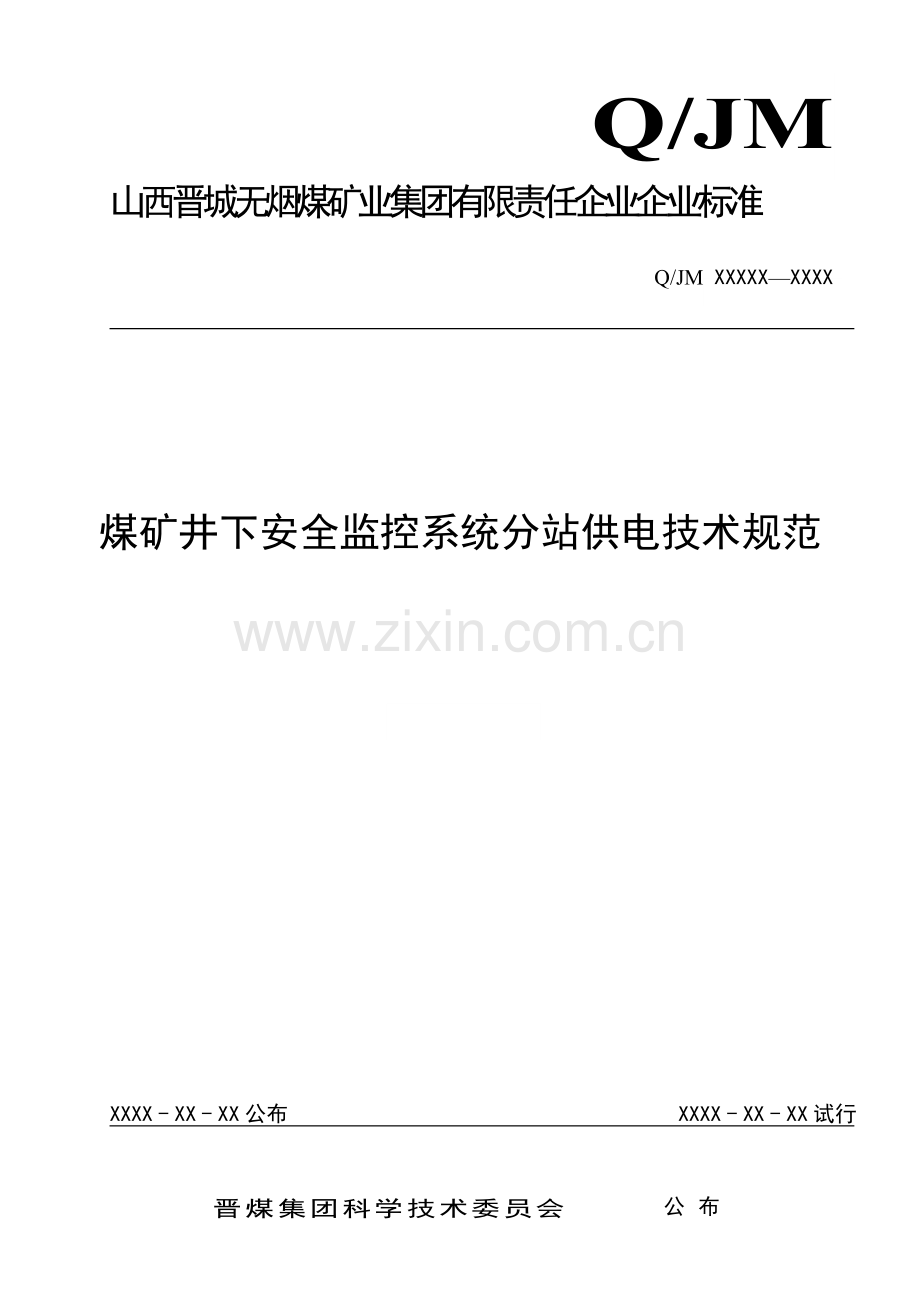

Q/JM山西晋城无烟煤矿业集团有限责任企业企业标准Q/JM XXXXXXXXX煤矿井下安全监控系统分站供电技术规范XXXX - XX - XX公布XXXX - XX - XX试行晋煤集团科学技术委员会公布目次序言II1范围12规范性引用文件13术语和定义14基础要求1前言本标准按GB/1.1-标准化工作导则 第一部分：标准结构和编写要求进行编写。本标准由晋煤集团教授委员会提出。本标准由晋煤集团机电和自动化专业委员会归口。本标准起草单位：晋煤集团机电设备处。本标准关键起草人：时旺节、张钢同、孟俊杰、齐鸷。煤矿井下安全监控系统分站供电技术规范1 范围本技术规范要求了煤矿井下监测监控分站电源供电要求。本技术规范适适用于晋煤集团全部矿井。2 规范性引用文件下列文件对于本文件应用是必不可少。通常注日期引用文件，仅所注日期版本适适用于本文件。通常不注日期引用文件，其最新版本（包含全部修改单）适适用于本文件。AQ6201 煤矿安全监控系统通用技术要求 AQ1029- 煤矿安全监控系统及检测仪器使用管理规范晋煤安发【】322号 山西省煤矿“一通三防”管理要求煤矿安全规程3 术语和定义3.1煤矿安全监控系统 含有模拟量、开关量、累计量采集、传输、存放、处理、显示、打印、声光报警、控制等功效，用于监测甲烷浓度、一氧化碳浓度、风速、风压、温度、烟雾、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停，并实现甲烷超限声光报警、断电和甲烷风电闭锁控制，由主机、传输接口、分站、传感器、断电控制器、声光报警器、电源箱、避雷器等设备组成系统。3.2分站煤矿安全监控系统中用于接收来自传感器信号，并按预先约定复用方法远距离传送给传输接口，同时，接收来自传输接口多路复用信号装置。分站还含有线性校正、超限判别、逻辑运算等简单数据处理能力、对传感器输入信号和传输接口传输来信号进行处理，控制实施器工作。4 基础要求4.1 监控分站供电电源应接在风电、瓦斯电闭锁供电范围区域外，可取自风电、瓦斯电闭锁被控开关电源侧，严禁接在被控开关负荷侧。4.2 有条件情况下监测分站宜采取专用线路供电：a) 由井下变电所专用低压供电线路及专用开关直接向监控分站供电；b) 当监测分站距离变电所较远时，由周围变压器出专用低压供电线路及专用开关直接向监控分站供电。4.3 监测分站不能实现专用线路供电时，其供电电源应符合以下要求：4.3.1 井下集中巷监控分站电源应取自巷道低压动力供电线路上，并由专用控制开关（照明综保）供电。4.3.2 综采工作面监控分站电源应取自工作面进风巷低压动力供电线路上，并由专用控制开关（照明综保）供电。4.3.3 掘进工作面监控分站电源：a) 严禁取自工作面局部通风机专用供电线路上；b) 对于多巷掘进或单巷掘移动变电站全部设置在全负压通风进风风流处掘进工作面，安全监控系统分站电源应取自动力移动变电站低压馈电开关负荷侧；变电站低压馈电开关以外设置总控开关，用于掘进工作面风电、瓦斯电闭锁（图1-图4）；c) 对于单巷掘进移动变电站需设置在回风流中掘进工作面，应最少采取2台移动变电站供电，其中一台移动变电站（1#）伴随掘进工作面距离延伸跟进，可设置在巷道回风流中；另外一台移动变电站（2#）设置在全负压通风进风风流处，负责向工作面皮带运输机供电。安全监控系统分站电源应取自2#移动变电站低压馈电开关负荷侧，2#移动变电站低压馈电开关以外设置总控开关，和1#移动变电站高压隔爆开关一起，用于掘进工作面风电、瓦斯电闭锁（图5-图6）；d) 对于距离变电所较近，由变电所低压直接供电掘进工作面，安全监控系统分站电源应取工作面动力总控开关负荷侧；动力总控开关以外设置控制开关，用于掘进工作面风电、瓦斯电闭锁（图7-图8）；e) 风电、瓦斯电闭锁接点应接入断电仪，由断电仪控制掘进工作面断电；断电仪每组接点控制开关不应超出2台。图1 多巷掘进工作面设备部署示意图图2 多巷掘进工作面供电系统图图3 单巷掘进工作面（移动变电站设置在进风流中）设备部署示意图图4 单巷掘进工作面（移动变电站设置在进风流中）供电系统图图5 单巷掘进工作面（一台移变放置在回风流中）设备部署示意图图6 单巷掘进工作面（一台移变放置在回风流中）供电系统图图7 掘进工作面（低压直接供电）设备部署示意图图8 掘进工作面（低压直接供电）供电系统图_
