消防管道智能化自动控制保温综合标准施工标准工法.doc

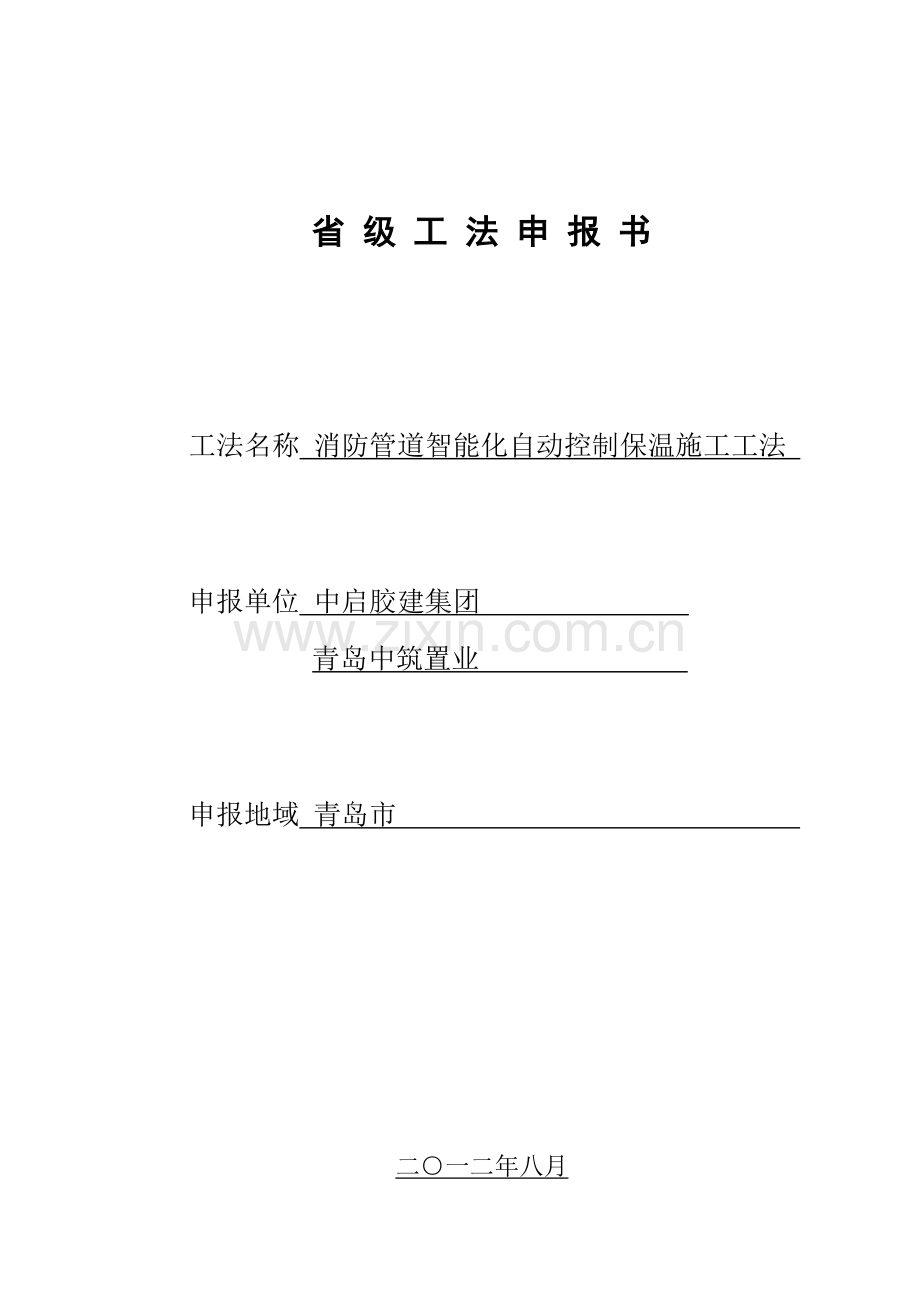

省 级 工 法 申 报 书

工法名称 消防管道智能化自动控制保温施工工法

申报单位 中启胶建集团
青岛中筑置业

申报地域 青岛市

二○一二年八月

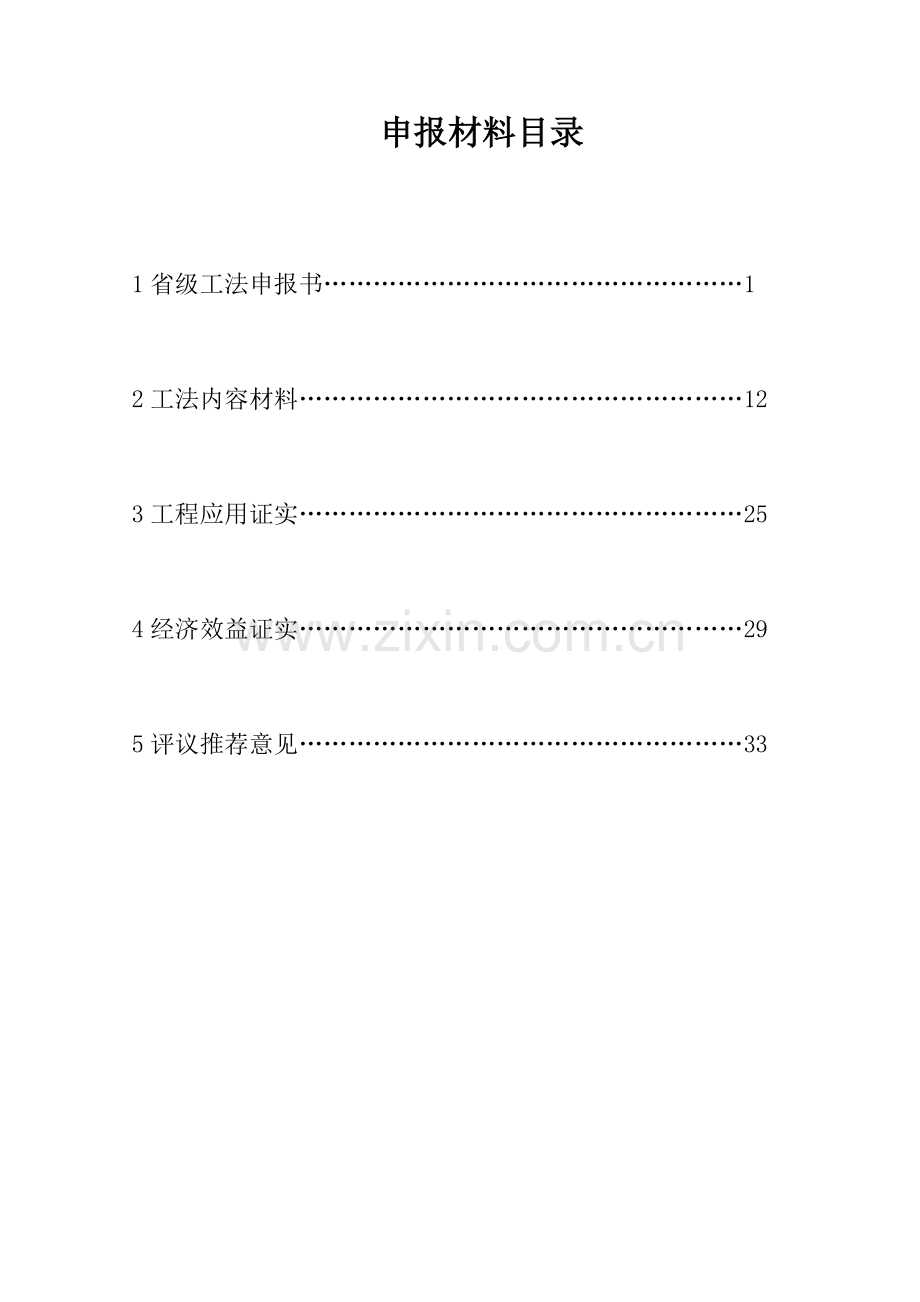

申报材料目录

1省级工法申报书……………………………………………1

2工法内容材料………………………………………………12

3工程应用证实………………………………………………25

4经济效益证实………………………………………………29

5评议推荐意见………………………………………………33

1省级工法申报书

省 级 工 法 申 报 书

工法名称 消防管道智能化自动控制保温施工工法

申报单位 中启胶建集团
青岛中筑置业

申报地域 青岛市

申报时间 8月25日

工法名称
消防管道智能化自动控制保温施工工法
关键完
成单位
中启胶建集团
青岛中筑置业
通讯地址
青岛胶州市福州南路92号
邮编
266300
联络人
黑增武
电话

主
要
完
成
者
姓名
职务
职称
所在工作单位
刘尧
总工
高工
中启胶建集团
王建家
经理
高工
中启胶建集团
鲍清波
副经理
工程师
中启胶建集团
孙健
科员
工程师
中启胶建集团
刘冬超
科员
助工
青岛中筑置业
本工法应用工程名称立即间
1、薛家岛南港区安置楼工程（11月—5月）2、青岛理工大学黄岛新校区一期工程教学、行政办公及新增二级学院楼工程（3月—8月）3、凤凰城小区B3#、B4#、C6#楼及4#地下室工程（4月1日-11月30日）
本工法关键技术名称及判定时间
经过电伴热带散发烧量，直接或间接热交换赔偿被伴热管道热损失，以达成防冻保温要求，确保消防管道在严寒冬季正常使用。
本工法关键技术获结果奖励情况
无
注：表中通讯地址及联络人指第一完成单位;关键完成者人数最多不得超出5人;表中内容填写不下,可另加附页。
工法内容简述：
该工法针对北方地域冬季消防管道冻结、开裂现象影响消防管道使用功效性，而且管道维修给业主及施工单位造成巨大经济损失。电伴热带作为一个有效消防管道防冻处理方案，广泛应用在消防管线及地下车库喷淋系统中，其工作原理是经过电伴热带散发烧量，直接或间接热交换赔偿被伴热管道热损失，以达成防冻保温要求，确保消防管道在严寒冬季正常使用。电伴热带含有加热、阻然、自动保温、限温等特征。和传统保温技术相比，电伴热带节省电能，间歇操作时，升温自动快速，安装及运行费用低。我企业在很多工程中使用此技术，使用效果良好，未出现管道冻结、胀裂等现象，确保消防系统安全正常运行。
本工法从电伴热保温工艺原理、施工工艺步骤、施工操作关键点、关键工具及设备、质量控制、安全施工方法等方面具体叙述电伴热保温施工技术。对此技术应用含有良好指导作用。
本工法工艺原理电伴热系统工作原理要达成管道防冻保温目标，只需要提供给管路损失热量，保持管道内流体热量平衡，就可维持其温度基础不变。发烧电缆管道保温防冻系统就是提供给管路损失热量，维持其温度基础不变。
管道电伴热系统由发烧电缆供电电源系统、管道防冰冻电缆加热系统和管道电伴热智能控制报警系统三部分组成。工作情况下，温度传感器安置在被加热管道上，可随时测量出其温度。温控器依据事先设定好温度，和温度传感器测出温度比较，经过伴热电缆控制箱内空气开关和交流电流越限报警隔离变速器，立即切断和接通电源，以达成加热防冻目标。
施工工艺步骤
1.施工前准备工作
电缆包装完好，电线绝缘层完整无损，厚度均匀。电缆无压扁、扭曲、铠装不松卷。电缆外护层有显著标识和制造厂标。全部伴热电缆均须进行电路连续性和绝缘性能测试，不符合要求不能使用。电气设备和控制设备要求包装及密封良好，型号、规格符合设计要求，设备无损伤、附件、配件齐全。外观检验合格，设备铭牌清楚，含有合格证、CCC认证标志和立案证，立案证在使用期范围内。
电伴热系统安装前，被伴热管道必需全部施工完成，并经水压试验(或/和气密试验)检验合格。
安装前，应先根据电伴热系统图，逐一查对管道编号、管道规格、工艺条件、伴热电缆参数、规格型号、电气设备和控制设备规格型号，确定无误后，才能进行安装。
2.发烧电缆安装
由电源连接处开始安装，电缆端头应甩在连接电源处(先不接电)，管道至电源之间电缆用金属软管连接。
当敷设单根电伴热带时，敷设时应尽可能使电伴热带平整地紧贴在管道表面，用聚酯带或铝箔胶带固定，严禁用细丝捆扎，如遇法兰、阀门等尖锐突起部分，应注意保护。在水平管道上安装时，可敷设在管道下45度侧方，用玻璃纤维压敏胶带或铝胶带每隔约30Cm处将电伴热带固定于管道上。电伴热带应按管道长度分布，以免物料在无电伴热带处降温凝结，电伴热带长度应长于被伴热管道。在线路第一供电点和尾端各预留1m长电伴热带。电伴热带在穿过垫木等支架时，应在支架上打眼穿孔，必需确保伴热带紧贴在管道上，再使用密封胶封堵。每个回路电伴热带安装完成，再确定整个回路长度满足设计要求后，才可剪短电伴热带。
当多根电伴热带敷设于直管上时，电伴热带由管道线路一端起布线至尾端再回头至起点，在管线315°、225°、135°或45°位置安装电伴热带。
当电伴热带螺旋缠绕时，依据缠绕系数，电伴热带长度等于管道长度乘以缠绕系数，将电伴热带两端固定于一定长度管道上，然后将松弛电伴热带缠绕在管道上，并加以固定。
如管道下方无法放置电伴热带，应将电伴热带放置在管道两侧或上端但要合适增加缠绕系数，在放置电伴热带前测量每根电伴热线电阻值，放置完成后再次测量其电阻值，确保无误后，用铝箔胶带将电伴热带和管道裹住、包严(搭接1cm)，以确保电伴热带和管道表面保持紧密接触。
在管件安装电伴热带时，要确保电伴热带一最小弯曲半径，电伴热带安装时最小弯曲半径标准上应大于其厚度5 倍；在管阀门上安装电伴热带时，要尽可方便以后检修、维护。
放置电伴热带时不能有死结、死弯现象，穿洞、穿管时不能损伤电伴热线外皮。电伴热带不能放置在管道较锋利边缘，严禁踩踏发烧电缆，并加以保护。电伴热带敷设最小弯曲半径为线径5倍，且不能出现交叉接触和重合现象，两根线最小间距为6 cm。局部缠绕电伴热带不能过多，以免使管道过热烧毁电伴热带，如必需多缠绕时，应合适降低保温厚度。
温度传感器、监测探头均应放在管道顶端温度最低点，紧贴在被测量管道外壁上，用铝箔胶带固定好并远离电伴热带，同时远离发烧体1 m 以上。为避免强弱电间干扰，温度传感器探头测试线、管道测温线分别单独布￠2O镀锌管，并采取1m/㎡。屏蔽铜线。为确保管道电伴热温度正确无误，需对温度传感器探头进行标定，然后在现场用专用仪器安装。探头应安装于较隐蔽位置，以免受损。温度传感器、监测传感器均应放在保温层内，连接线在穿入被检测管道时，应用金属软管连接。
3.伴热控制报警箱安装
依据相关规范，结合工程实际情况，探索制订了电伴热控制报警箱定位标准：① 依据配电室所在位置；②不影响其它电气设备安装；③安装墙为实墙，陶粒或空心砖墙要加装支架；④高低位置标准以易观察、易维修为佳。
对于伴热控制报警箱要严格按设计要求安装，箱安装垂直度许可偏差1.5‰，相互间接缝不应大于2mm。箱内配线应整齐美观、走向合理、绑扎成束并合适固定。导线和电器连接头必需符合规范要求即多股导线压接后应镀锡、单股导线按螺旋方向盘圈。采取螺栓顶按时应双线径插入，线端绝缘边裸露导体长度应小于3 mm。25 m㎡ 及以上截面导线，不宜采取开口式接线端子。控制电器可动触点端必需是负荷端。各配电支路、控制回路应在专设铭牌框内标注明确。
4.检验及调试
整个系统安装完成要进行全方面系统调试，确保系统正常安全工作。首先检验全部管道、全部配件均已正确安装，电伴热带外观是否完好无损。其后将全部回路空气保护开关断开，用摇表检测每个回路并作好统计。通电前，要测量电源线是否接通，电伴热带是否接通，检验电伴热温度传感器是否连接正常，温度调整器是否连接正常等。经过测试检验系统开启是否自如，另外检验电源箱各开关、显示灯工作是否正常。通电试运行，调整电伴热工作温度，3次降低或提升工作温度，检验电伴热带是否正常伴热。观察3个伴热工作周期，统计每个周期时间。做事故报警试验即断路试验、漏电试验、高温低温试验，观察并统计试验过程。在严寒环境温度下，要观察电伴热工作情况及周期。最终，系统测试完成后填写调试汇报。

关键技术及保密点：（有专利权，请注名专利号）：
电伴热保温施工工艺及技术步骤、自动控制装置配套安装。
技术水平和技术难度（包含和中国外同类技术水平比较）：
针对普遍使用管道保温，电伴热带保温采取电伴热带提供热量，使管道保温温度均匀，经济节能；安装方便，无须维护；保护环境，智能报警。
工法应用情况及推广应用前景：
本工法应用于薛家岛南港区安置楼工程、青岛理工大学黄岛新校区一期工程教学、行政办公及新增二级学院楼工程、凤凰城小区B3#、B4#、C6#楼及4#地下室工程，上述工程自完工投入使用至今，消防管道从未出现过冻结、开裂现象，管道水流运行正常，使用功效性稳定。此技术受到建设单位好评。

经济效益或社会效益：
正确温度控制能够省去无须要供暖系统，省去生活热水再循环管道系统，降低管道埋深节省保温材料使用量，从而降低了工程安装费和初投资，同时也使日常运行费用降低。采取此项技术可处理管道冰冻、开裂等现象，可降低维修费用，约占工程造价0.5%。
使用最清洁有效电力作能源，无环境污染。此种环境保护、节能技术，受到当今社会关注和支持，为此技术未来发展及应用取得了良好社会效益。

工法关键完成单位意见
年 月 日
（公 章）
申报地域推荐意见

年 月 日
（公 章）
教授评审推荐意见
评审组长：
年 月 日
省建管局审定意见

年 月 日
（公 章）

2工法内容材料

目录

1序言 14
2工法特点 14
3使用范围 14
4工艺原理 14
5施工工艺步骤及操作关键点 15
6关键工具及设备 22
7质量控制 22
8效益分析 23
9安全方法 23
10环境保护方法 24
11工程实例 24

消防管道智能化自动控制保温施工工法
完成单位：中启胶建集团、青岛中筑置业
1序言
在严寒北方，管道冻结、开裂现象影响消防管道使用功效性，而且管道维修给业主及施工单位造成巨大经济损失。电伴热带作为一个有效消防管道防冻处理方案，广泛应用在消防管线及地下车库喷淋系统中，其工作原理是经过电伴热带散发烧量，直接或间接热交换赔偿被伴热管道热损失，以达成防冻保温要求，确保消防管道在严寒冬季正常使用。电伴热带含有加热、阻然、自动保温、限温等特征。和传统保温技术相比，电伴热带节省电能，间歇操作时，升温自动快速，安装及运行费用低。我企业在很多工程中使用此技术，使用效果良好，未出现管道冻结、胀裂等现象，确保消防系统安全正常运行。
2工法特点
经过采取电伴热带提供热量，使管道保温温度均匀，经济节能；安装方便，无须维护；保护环境，智能报警。
3使用范围
本管道防冻电伴热工程关键包含地下车库消防、喷淋管道防冻电伴热系统。
4工艺原理
电伴热系统工作原理
管道保温防冻目标就是补充因为管道外壳内外温差引发烧散失。要达成管道防冻保温目标，只需要提供给管路损失热量，保持管道内流体热量平衡，就可维持其温度基础不变。发烧电缆管道保温防冻系统就是提供给管路损失热量，维持其温度基础不变。
管道电伴热系统由发烧电缆供电电源系统、管道防冰冻电缆加热系统和管道电伴热智能控制报警系统三部分组成。工作情况下，温度传感器安置在被加热管道上，可随时测量出其温度。温控器依据事先设定好温度，和温度传感器测出温度比较，经过伴热电缆控制箱内空气开关和交流电流越限报警隔离变速器，立即切断和接通电源，以达成加热防冻目标。
5施工工艺步骤及操作关键点
5.1电伴热系统施工技术
本管道防冻电伴热工程关键包含地下车库消防、喷淋管道防冻电伴热系统，系统部署图5.1.1所表示。
图5.1.1
5.2施工前准备工作
电缆包装完好，电线绝缘层完整无损，厚度均匀。电缆无压扁、扭曲、铠装不松卷。电缆外护层有显著标识和制造厂标。全部伴热电缆均须进行电路连续性和绝缘性能测试，不符合要求不能使用。
电气设备和控制设备要求包装及密封良好，型号、规格符合设计要求，设备无损伤、附件、配件齐全。外观检验合格，设备铭牌清楚，含有合格证、CCC认证标志和立案证，立案证在使用期范围内。
电伴热系统安装前，被伴热管道必需全部施工完成，并经水压试验(或/和气密试验)检验合格。
安装前，应先根据电伴热系统图，逐一查对管道编号、管道规格、工艺条件、伴热电缆参数、规格型号、电气设备和控制设备规格型号，确定无误后，才能进行安装。
5.3发烧电缆安装
由电源连接处开始安装，电缆端头应甩在连接电源处(先不接电)，管道至电源之间电缆用金属软管连接。
当敷设单根电伴热带时，敷设时应尽可能使电伴热带平整地紧贴在管道表面，用聚酯带或铝箔胶带固定，严禁用细丝捆扎，如遇法兰、阀门等尖锐突起部分，应注意保护。在水平管道上安装时，可敷设在管道下45度侧方，用玻璃纤维压敏胶带或铝胶带每隔约30Cm处将电伴热带固定于管道上。图5.3.1电伴热带应按管道长度分布，以免物料在无电伴热带处降温凝结，电伴热带长度应长于被伴热管道。在线路第一供电点和尾端各预留1m长电伴热带。电伴热带在穿过垫木等支架时，应在支架上打眼穿孔，必需确保伴热带紧贴在管道上，再使用密封胶封堵。每个回路电伴热带安装完成，再确定整个回路长度满足设计要求后，才可剪短电伴热带。

图5.3.1
当多根电伴热带敷设于直管上时，电伴热带由管道线路一端起布线至尾端再回头至起点，在管线315°、225°、135°或45°位置安装电伴热带。
当电伴热带螺旋缠绕时，依据缠绕系数，电伴热带长度等于管道长度乘以缠绕系数，将电伴热带两端固定于一定长度管道上，然后将松弛电伴热带缠绕在管道上，并加以固定。图5.3.2

图5.3.2
如管道下方无法放置电伴热带，应将电伴热带放置在管道两侧或上端但要合适增加缠绕系数，在放置电伴热带前测量每根电伴热线电阻值，放置完成后再次测量其电阻值，确保无误后，用铝箔胶带将电伴热带和管道裹住、包严(搭接1cm)，以确保电伴热带和管道表面保持紧密接触。
在管件安装电伴热带时，要确保电伴热带一最小弯曲半径，电伴热带安装时最小弯曲半径标准上应大于其厚度5 倍；在管阀门上安装电伴热带时，要尽可方便以后检修、维护。
管道弯头安装图5.3.3

图5.3.3
管道三通安装图5.3.4

图5.3.4
管道支架安装图5.3.5

图5.3.5

闸阀、止回阀安装图5.3.6

图5.3.6
球阀安装图5.3.7

图5.3.7
放置电伴热带时不能有死结、死弯现象，穿洞、穿管时不能损伤电伴热线外皮。电伴热带不能放置在管道较锋利边缘，严禁踩踏发烧电缆，并加以保护。电伴热带敷设最小弯曲半径为线径5倍，且不能出现交叉接触和重合现象，两根线最小间距为6 cm。局部缠绕电伴热带不能过多，以免使管道过热烧毁电伴热带，如必需多缠绕时，应合适降低保温厚度。
温度传感器、监测探头均应放在管道顶端温度最低点，紧贴在被测量管道外壁上，用铝箔胶带固定好并远离电伴热带，同时远离发烧体1 m 以上。为避免强弱电间干扰，温度传感器探头测试线、管道测温线分别单独布￠2O镀锌管，并采取1m/㎡。屏蔽铜线。为确保管道电伴热温度正确无误，需对温度传感器探头进行标定，然后在现场用专用仪器安装。探头应安装于较隐蔽位置，以免受损。温度传感器、监测传感器均应放在保温层内，连接线在穿入被检测管道时，应用金属软管连接。图5.3.10

图5.3.10
5.4伴热控制报警箱安装
依据相关规范，结合工程实际情况，探索制订了电伴热控制报警箱定位标准：① 依据配电室所在位置；②不影响其它电气设备安装；③安装墙为实墙，陶粒或空心砖墙要加装支架；④高低位置标准以易观察、易维修为佳。
对于伴热控制报警箱要严格按设计要求安装，箱安装垂直度许可偏差1.5‰，相互间接缝不应大于2mm。箱内配线应整齐美观、走向合理、绑扎成束并合适固定。导线和电器连接头必需符合规范要求即多股导线压接后应镀锡、单股导线按螺旋方向盘圈。采取螺栓顶按时应双线径插入，线端绝缘边裸露导体长度应小于3 mm。25 m㎡ 及以上截面导线，不宜采取开口式接线端子。控制电器可动触点端必需是负荷端。各配电支路、控制回路应在专设铭牌框内标注明确。
5.5检验及调试
整个系统安装完成要进行全方面系统调试，确保系统正常安全工作。首先检验全部管道、全部配件均已正确安装，电伴热带外观是否完好无损。其后将全部回路空气保护开关断开，用摇表检测每个回路并作好统计。通电前，要测量电源线是否接通，电伴热带是否接通，检验电伴热温度传感器是否连接正常，温度调整器是否连接正常等。经过测试检验系统开启是否自如，另外检验电源箱各开关、显示灯工作是否正常。通电试运行，调整电伴热工作温度，3次降低或提升工作温度，检验电伴热带是否正常伴热。观察3个伴热工作周期，统计每个周期时间。做事故报警试验即断路试验、漏电试验、高温低温试验，观察并统计试验过程。在严寒环境温度下，要观察电伴热工作情况及周期。最终，系统测试完成后填写调试汇报。
6关键工具及设备
克丝钳、剥线钳、尖嘴钳、放线架、螺丝刀、电工刀、万用表、兆欧表。
7质量控制
7.1施工过程中质量控制依据规范标准：
《03S401 管道和设备保温、防结露及电伴热图集》
《电热采暖、伴热设备安装》标准图集03D705-1
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-）
7.2施工过程中质量控制注意事项：
7.2.1电气设备和控制设备要求包装及密封良好，型号、规格符合设计要求，设备无损伤、附件、配件齐全。
7.2.2安装前，应先根据电伴热系统图，逐一查对管道编号、管道规格、工艺条件、伴热电缆参数、规格型号、电气设备和控制设备规格型号，确定无误后，才能进行安装。
7.2.3放置电伴热带时不能有死结、死弯现象，穿洞、穿管时不能损伤电伴热线外皮。
7.2.4电伴热带不能放置在管道较锋利边缘，严禁踩踏发烧电缆，并加以保护。
7.2.5电伴热带敷设最小弯曲半径为线径5倍，且不能出现交叉接触和重合现象，两根线最小间距为6cm。
7.2.6局部缠绕电伴热带不能过多，以免使管道过热烧毁电伴热带，如必需多缠绕时，应合适降低保温厚度。
7.2.7对于伴热控制报警箱要严格按设计要求安装，箱安装垂直度许可偏差1.5‰，相互间接缝不应大于2mm。
8效益分析
正确温度控制能够省去无须要供暖系统，省去生活热水再循环管道系统，降低管道埋深节省保温材料使用量，从而降低了工程安装费和初投资，同时也使日常运行费用降低。
采取此项技术可处理管道冰冻、开裂等现象，可降低维修费用，约占工程造价0.5%。
9安全方法
9.1施工单位、项目部，应根据国家标准GB/T 20326—《建设工程项目管理规范》第9章，实施安全控制。工程项目必需落实国家安全生产法律、法规，坚持“安全第一、预防为主”方针。
9.2未经安全教育人员不得上岗作业，安全管理人员及特种作业人员，必需经安全培训合格后持证上岗。
使用人字梯、临时脚手架、绳索等必需坚固、平稳。脚手架不得超重，不得有空隙和探头板。
高处作业应挂号安全带，安全三包必需齐全。
严禁酒后高空作业。
9.3项目部技术责任人应对上岗人员进行书面安全技术交底，确保安全方法落实到实处。
9.4电气操作人员严格实施电工安全操作规程，对电气设备工具要进行定时检验和试验，凡不合格电气设备、工具要停止使用。
10环境保护方法
管道电伴热保温防冻系统采取位式温度控制器来控制管道壁面温度从而控制电热元件加热时间, 这么既能确保处理管道防冻问题, 又能达成节省能源目标。
使用最清洁有效电力作能源，无环境污染。此种环境保护、节能技术，受到当今社会关注和支持，为此技术未来发展及应用取得了良好社会效益。
11工程实例
薛家岛南港区安置楼工程在青岛开发区薛家岛，建设单位为青岛市黄岛区薛家岛街道办事处；工程开工时间为11月，完工时间为5月。车库消防、喷淋管道车库使用电伴热保温，其电伴热保温330米。该工程于完工至今，在冬季气温最低时管道未出现冰冻、开裂现象，管道水流运行正常，使用功效性稳定。
青岛理工大学行政办公及新增二级学院教学楼在青岛开发区嘉陵江路，建设单位为青岛理工大学；工程开工时间为3月，完工时间为8月。地下一层为不采暖区域，其消火栓管道采取电伴热保温，其电伴热保温260米。工程自完工投入使用至今，消防管道从未出现过冻结、开裂现象，管道水流运行正常，使用功效性稳定。此技术受到建设单位好评。
本工程为凤凰城小区B3#、B4#、C6#楼及4#地下室，工程地点为青岛经济技术开发区滨海大道北，珠江路南，天目山路西。勘察单位为青岛雍达筑城建筑设计；设计单位为青岛腾远设计事务所；监理单位为青岛泰鼎工程管理；建设单位为青岛凤城置业；由青岛中筑置业承建施工。工程总建筑面积为33527.59㎡，筏板基础，框架剪力墙结构。工程结束后，消防管道供水稳定、使用功效良好，受到建设、监理企业一致好评。

3工程应用证实

4经济效益证实

经济效益证实
工法《消防管道智能化自动控制保温施工工法》经过在青岛理工大学新校区一期工程学院教学、行政办公及新增二级学院楼工程中应用，效益显著。
效益分析以下：
青岛理工大学新校区一期工程学院教学、行政办公及新增二级学院楼工程，地下一层，地上教学楼为六层，行政办公楼为五层。工程在青岛开发区嘉陵江路；建筑面积为60900m2；开、完工日期为3月至8月。本工程于被评为国优工程。其建设单位为青岛理工大学，监理单位为青岛理工大学建设工程监理咨询企业。本工法应用日期为5月10日至6月16日；应用部位为地下一层消火栓管道。其应用部位消防管道从未出现过冻结、开裂现象，管道水流运行正常，使用功效性稳定。返修率为零，经预算人员和施工人员经验比对，为工程节省费用0.98万元。

中启胶建集团
计财管理部
8月25日

经济效益证实
工法《消防管道智能化自动控制保温施工工法》经过在薛家岛南港区安置楼工程应用，效益显著。
效益分析以下：
薛家岛南港区安置楼工程在青岛开发区薛家岛，建设单位为青岛市黄岛区薛家岛街道办事处，设计单位为青岛市建筑设计研究院股份，监理单位为青岛泰鼎建设监理，施工单位为中启胶建集团。工程开工时间为11月，完工时间为5月。本工法应用日期为3月7日至4月12日；应用部位为地下车库入口处消火栓管道、喷淋管道。其应用部位在冬季气温最低时管道未出现冰冻、开裂现象，管道水流运行正常，使用功效性稳定，取得了良好社会效益和经济效益。
经预算人员和施工人员经验比对，为工程节省费用1.45万元。

中启胶建集团
计财管理部
8月25日

经济效益证实
工法《消防管道智能化自动控制保温施工工法》经过在中国凤凰城小区B3#、B4#、C6#楼及4#地下室工程中应用，效益显著。
效益分析以下：
由青岛中筑置业施工凤凰城小区B3#、B4#、C6#楼及4#地下室工程在青岛经济技术开发区滨海大道北，珠江路南，天目山路西。勘察单位为青岛雍达筑城建筑设计；设计单位为青岛腾远设计事务所；监理单位为青岛泰鼎工程管理；建设单位为青岛凤城置业。本工程总建筑面积为33527.59㎡，本工法应用部位消防管道从未出现过冻结、开裂现象，管道水流运行正常，使用功效性稳定。返修率为零，经预算人员和施工人员经验比对，为工程节省费用1.35万元。

青岛中筑置业
财务管理处
8月25日

5评议推荐意见
