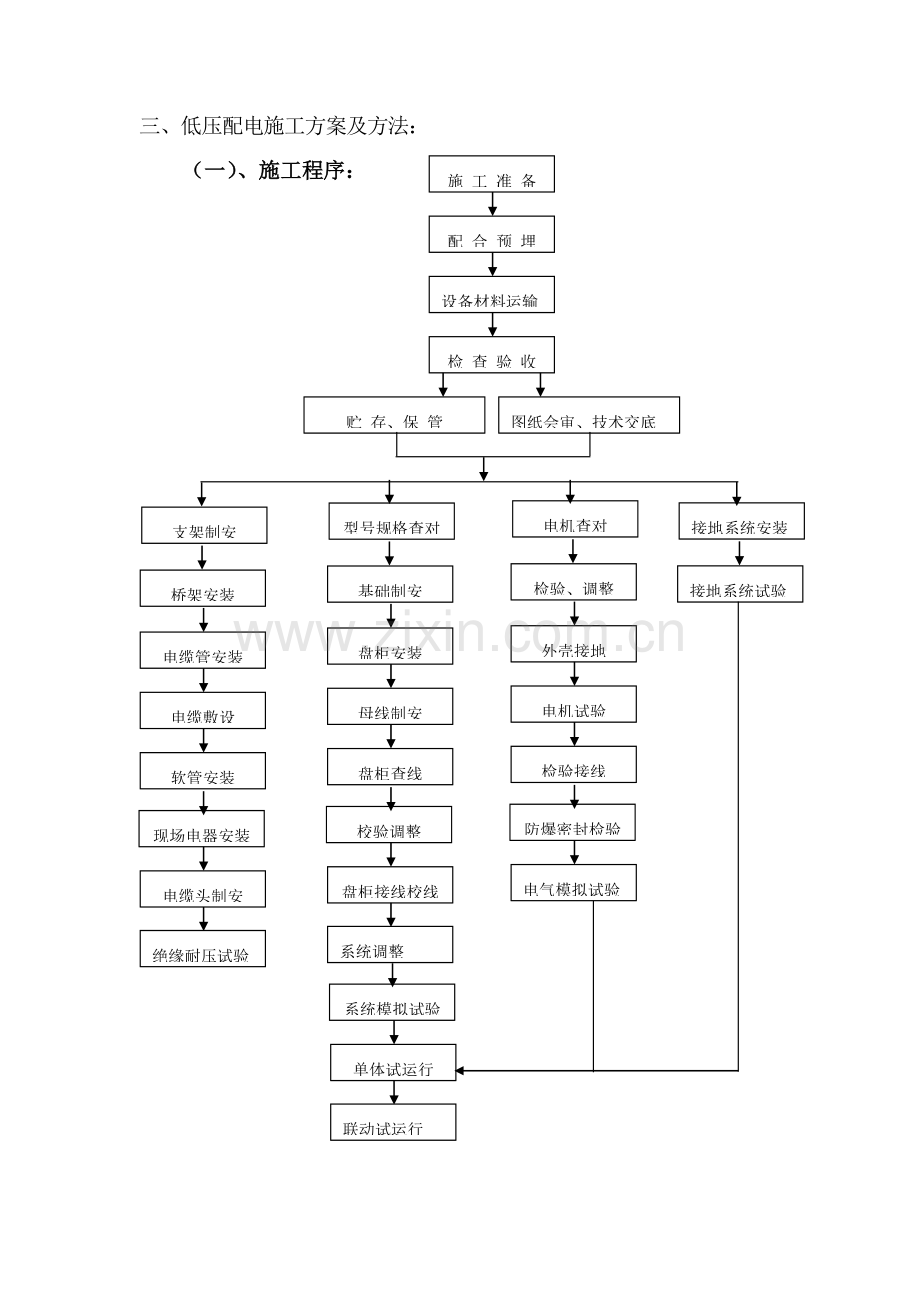

水电安装工程施工方案一、编制依据：1、浙江大学舟山校区隶属工程一区工程施工图纸2、浙江大学舟山校区隶属工程一区工程施工组织设计3、电气装置安装工程低压电器施工及验收规范(GB50254-96)4、电气装置安装工程电气照明装置施工及验收规范（GB 5025996）5、现行国家园林绿化、水电安装施工及验收规范二、工程概况 建设单位：舟山海洋教育投资 设计单位：浙江大学建筑设计研究院监理单位：浙江万事达建设工程管理施工单位：杭州市市政工程集团本工程为浙江大学舟山校区隶属工程一区工程，本标段在学校西北侧，包含道路、排水、铺装、照明、看台、挡墙、北入口门岗及其它隶属工程。本工程水电安装工程关键包含构筑物水电工程和球场电气、照明等系统工程。三、低压配电施工方案及方法：（一）、施 工 准 备配 合 预 埋设备材料运输检 查 验 收贮 存、保 管图纸会审、技术交底盘柜接线校线系统调整型号规格查对盘柜安装母线制安盘柜查线校验调整基础制安单体试运行联动试运行系统模拟试验电缆头制安绝缘耐压试验支架制安电缆管安装电缆敷设软管安装现场电器安装桥架安装电气模拟试验电机查对外壳接地电机试验检验接线防爆密封检验检验、调整接地系统安装接地系统试验施工程序：a、施工准备阶段：要熟悉图纸资料，领会设计意图，掌握施工标准、规范。组织施工人员学习图纸等技术资料，做好技术交底，合理配置劳动力、设备、材料等。 b、施工阶段 (1) 对施工环境、情况要了解，预留预埋工作要做好，不得遗漏、预留、预埋位置正确，规范，预防以后开墙凿洞反复劳动。 (2) 安装阶段：配管配线、桥架、电缆敷设、配电箱等要按图纸正确施工、安装到位。 (3) 动力系统待设备就位上后穿线配管连接设备，作试动转。耗能大设备，试运转须在变电系统正式通电后进行。 c、收尾阶段 关键是些小规模或不完善部位安装工作和资料积累，整理工作，和分系统调试，为总调做好准备工作。（二）、关键工程施工方法1、配电柜（电控柜）安装1）、安装条件(1) 屋顶、楼面施工完成，不得有渗漏；门窗安装完成，门已上锁。(2) 室内地面基础施工完成，地面抹光完成，模板，施工设施及杂物消除洁净，并有足够安装用地，施工道路通畅。(3) 预埋件及预留孔符合设计要求，预埋件应牢靠，设备、材料齐全，并运至现场。2）、开箱检验(1) 柜（盘）抵达现场，应存放在室内或能避雨、避风、避雷干燥场所，按进度情况进行开箱检验，并有业主在场。(1) 包装及密封应良好，规格、型号相符设计要求，附件、备件、出厂图纸及技术文件齐全。(2) 柜（盘）本体外观应无损及变形，油漆完好无损，柜内元器件及附件齐全，无损伤性缺点。(3) 填写“设备开箱检验统计”参与甲乙代表签证存档。3）基础型钢制作安装：(1) 安装位置按图纸所表示位置施工，正确、牢靠。(2) 安装基础型钢时，应用水平尺找正、找平。基础型钢安装不平直度及水平度每米时小于1mm，全长时应小于5mm。(3) 填写“设备基础验收统计”。4）柜（盘）组立：(1) 立柜前，先按图纸要求次序将柜作好标识，然后放置到安装位置上(2) 柜（盘）组立安装后，柜面每米高垂直度应小于1.5mm，相邻两柜顶部水平偏差应小于2mm，成列安装时，柜部水平偏差应小于5mm，并应排列整齐。(3) 在基础型钢上安装柜体，采取螺栓连接，紧固件应是镀锌制品，并宜采取标准件。(4) 柜（盘）固定好后，要进行内部检验、清扫，柜内各构件间连接应牢靠，多种设备应擦洁净，柜内不应有杂物。盘面标志牌标志齐全、正确并清楚。5）、柜（盘）接地：柜(盘)接地应可靠、良好，柜（盘）和基础型钢做好接地连接，应将基础型钢用镀锌扁钢或镀锌园钢和接地网相连。6）、低压抽屉机械连锁或电气连锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开。抽屉和柜体间二次回路连接插件应接触良好。抽屉和柜体间接触及柜体，框架接地应良好。7）、母线安装：(1) 柜（盘）电源进线及母线连接要按规范进行，按国家标准通行对应色标表示，在电源柜中要确保进线相序正确，母线排列整齐、美观、绝缘良好。(2) 按施工图所表示进行安装8）、二次回路检验，送电及功效测试：按原理图、组件部署图、接线图初审合格，检验电气回路、信号回路接线牢靠可靠，进行送电前绝缘电阻检验，达成5兆欧以上者，按前后调试次序送电及测试电路功效。分别模似试验控制，连锁、操作继电保护和信号动作，正确无误，灵活可靠。2、配管及管内穿线安装1）、从电缆沟、桥架到设备部分穿钢管敷设，预埋在地板、柱、墙体里管线要位置正确，规格符合设计，管线敷设时，不堵不漏，和建筑物、构筑物表面距离不应小于15mm。预埋支架，螺栓及预埋件要牢靠可靠。2）、钢管应有防腐处理，黑铁管内、外应刷漆（埋在砼中管子外面不刷漆）。3）、厚壁钢管之间连接通常采取套管连接，套管长度为管外径1.53倍，连接管对口应在套管中间，焊口应牢靠，严密。4）、如若用螺纹连接，管端螺纹长度不应小于管接头长二分之一，连接后，其螺纹宜外露23扣，螺纹表面应光滑、无缺损。5）钢管弯曲半径必需符合规范要求，弯管处不得出现凹凸和裂缝，弯扁程度不应大于管外径10。6）穿线工作应在土建抹灰及地面工作结束后进行，并先除去管内污垢，钢管口应先装上保护帽。7）不一样回路，不一样电压等级和交流和直流导线，除有特殊要求外，不得穿在同一根管内，管内导线总面积不应超出管子截面积40，导线在管内不得有接头和扭接，其结头应在接线盒内连接。8）因为钢管内所穿导线作用不一样，为了在接线时能方便地分辩多种作用，可在导线上端头绝缘层上做记号。9）、配管接地连接：(1) 当钢管采取螺纹连接时，连接处两端应焊接跨接接地线或采取专用接地线卡跨接。(2) 镀锌钢管跨接接地线宜采取专用接地线卡跨接，不应采取熔焊连接。(3) 钢管和钢管，钢管和盒（箱）之间要可靠连接成一个导电整体，以预防导线绝缘损伤，而使管子带电造成事故。3、电缆线路安装1）、电缆桥架安装(1) 安装条件：要配合土建施工，预留孔洞、预埋件符合设计要求，牢靠，强度合格。(2) 电源支架安装固定选择金属膨胀螺柱，通常为M10M12，支吊架依据设计图纸选择定型产品配套使用。(3) 依据要求确定电缆桥架架设走向，确定安装位置，桥架水平敷设时距地高度通常不宜低于2.5m，并宜按荷载曲线选择最好跨距进行支撑，跨距通常为600mm，垂直敷设时，其固定点间距宜为1000mm。(4) 电缆桥架不宜敷设在腐蚀性气体管道和热力管道上方及腐蚀性液体管道下方，不然应采取防腐、隔热方法。(5) 电缆桥架在穿过防火墙及防火模板时，应采取防火隔离方法。(6) 电缆桥架全长应含有可靠电气连接并可靠接地，在伸缩缝或软连接时需采取编织铜线连接。2）电缆敷设(1) 制订敷设计划，列出电缆清单，准备必需机具，核定电缆规格型号，电压等级及电缆绝缘。(2) 电缆外观检验，须有出厂合格证，外表绝缘层完好，无机械损伤扭曲现象，绝缘电阻在5M以上，高压电缆敷设前，应进行耐压和泄漏电流试验，电缆两端应封好，不能受潮。(3) 在桥架内电力电缆总截面不应大于桥架横断面40，控制电缆不应大于50，拐弯处电缆半径应以最大截面电缆许可弯曲半径为准，即大于最小弯曲半径10倍。(4) 不一样电压，不一样用途电缆，没有特殊要求时，不宜敷设在同一层桥架上，相同电压电缆并列明敷时，电缆净距离不应小于35mm，并不应小于电缆外径。(5) 在同一条电缆沟内敷设很多电缆时，为了做到电缆按次序分层配置，施放电缆前，应充足熟悉图纸，搞清每根电缆型号、规格、编号、走向和在电缆支架上位置和大约长度等。放电缆时，可先敷设长，截面大电源干线，再敷设截面小而又较短电缆。(6) 直埋电缆敷设时，应事先埋设好电缆保护管，待电缆敷设时穿在管内。在铺平扎实电缆沟先铺一层100mm厚细纱或软土，作为电缆垫层。电缆接头盒部位下面，必需垫混凝土基础板，电缆表面距自然地面距离为0.7米。(7) 电缆放好后，上面应盖一层100mm细纱或软土，并应该立即加盖采取混泥土制作电缆保护板。电缆沟应采取防水方法，其底部应做成坡度大于0.5%排水沟。积水可直接接入集水坑用泵排出。(8) 每放完一根电缆，应随即把电缆标志牌挂号。这么敷设程序，有利于电缆在支架上合理部署和排列整齐，避免接差和混乱现象。电缆标志牌应再电缆终端头，电缆接头、拐弯处、道两端及人孔井内等地方装设。(9) 采取铠装电缆时应提供夹具将铠装阶段，电缆凯装层在端接工程中不许可松开。3）、电缆终端及中间接头全部电缆在敷设时应无接头，若电缆太长不可避免中间接头时，应采取电缆接头箱。交联绝缘电缆封头应采取专业生产电缆收缩密封材料。(1) 应由经过培训有熟练技巧技工担任，并严格遵守制作工艺规程。(2) 制作电缆终端头和电缆中间接头前作好检验工作，并符合下列要求A. 相位正确。B. 绝缘层应未受潮。C. 所用绝缘材料应符合要求。D. 电缆终端头和电缆中间接头附件应齐全，并符合要求。(3) 电力电缆终端头，电缆中间接头外壳和该处电缆金属护套及金属铠装层均应良好接地，接地线应采取铜绞线，其截面不宜小于10mm2。(4) 制作工艺采取热缩型和冷缩型工艺，能够参考电气工程施工工艺标准进行。(5) 电缆送电前应进行绝缘电阻测试，并做好统计。(6) 10KV及以上电缆和电缆终端头送电前必需进行直流耐压试验，试验应符合交接试验标准要求。4、 配电箱（盘）及灯具安装1）、配电箱安装(1) 配电箱位置正确，部件齐全，箱体开孔适宜，切口整齐，暗式配电箱盖紧贴墙面，零线经汇流排连接，无绞连现象，箱体（盘）油漆完整，箱内外清洁，箱盖开闭灵活，箱内接线整齐，回路编号齐全、正确、箱壳接地良好。(2) 箱、盘、板垂直度，体高50mm以下，许可偏差1.5mm，体高50mm及其以上，许可偏差3mm。2）、灯具安装(1) 路灯电源引自照明配电屏，采取380/220V三相无线制，导线采取VV22型电缆直埋地敷设。(2) 灯头应牢靠可靠，可调灯头应按设计调整至正确位置，灯头接线应符合下列要求。相线应接在中心触点端子上，零线应接螺纹扣端子。灯头绝缘外壳应无损伤、开裂。灯头线应使用额定电压不低于500V铜芯绝缘线。(3)在灯臂、灯盘、灯杆内穿线不得有接头，穿线孔口或管口光滑、无毛刺，并应采取绝缘套管或包带包扎，包扎长度不得小于20mm。(4) 中杆灯和高杆灯灯杆、灯盘、配线、升降电动机构等应符合现行行业标准高杆照明设施技术条件GJ/T3067)要求。(5) 地脚螺栓埋入混凝土长度应小于其直径20倍，并应和主筋焊接牢靠，地脚螺栓应去除铁锈，螺纹部分应加以保护，基础法兰螺栓中心分布直径应和灯杆底座法兰孔中心分布直径一致，偏差应小于1mm，螺栓应采取双螺母和弹簧垫。(6) 杆上路灯灯臂抱箍应紧固，不得松动，装灯方向和道路纵向应成900，误差不得大于30。(7) 引下线宜使用铜绝缘线和引下线支架、且松紧一致。引下线直接搭接在根本路时应在根本上背扣后缠绕7圈以上。当主导线为铝线时应缠上铝包带并使用铜铝过渡连结引下线。(8)采取接零保护时，单项开关应装在相线上，保护零线上严禁装设开关或熔断器。(9)灯具配件应齐全，无机械损伤、变形、油漆剥落、灯罩破裂等现象。(10)螺口灯头相线应接在中心触点端子上，零线接在螺纹端子上。(11)吊链灯具灯线不应受拉力，灯线宜和吊链编又在一起，成排灯具进线方向应一致。5、插座安装(1)配开关箱应清洁、无锈蚀，锈蚀处应刷防持漆。(2)关、插座等面板应紧贴墙面，垂直度偏差不得大于0.5mm。同一屋内安装时，全部面板偏差值不得大于5mm，上下层同一轴线处安装时，坐标偏差不得大于50mm。(3)关、插座不宜装在门后，开关通常装在距门柜0.150.2m处。(4)关、插座等相线、零线、接地、接零线均不得串接。(5)相三眼插座相位为“左零右相上接地”，三相四线插座接地或接零均在上方。接地或接零线应从楼层配电箱或电表箱沿电源线一并穿管接入，不得从金属箱盒外壳接入，且同一场所三相插座，其接线相序必需一致。6、接地及防雷（1）本工程配电系统接地采取TN-S，建筑防雷、电气等采取共用接地；接地体利用建筑物基础底部钢筋。外电源引入处设总等电位（MEB）联结箱，总等电位联结应将进出建筑物各类金属管道、构件，设备等连接。并和地面结构主钢筋用25x4热镀锌扁钢连接；电气装置可靠近裸露导体（配电箱柜、电机、灯具、配线管等）均应接地。（2）接地极和接地线采取焊接时，应有三面以上焊接且必需焊两长边，搭接长度不得小于钢带厚度三倍以上。扁钢和钢管 (或角钢)焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，并应焊以由钢带变成弧形(或直角形)和钢管(或角钢)焊接，但焊缝应平整饱满，不得有咬肉、夹渣、焊瘤现象，焊渣应立即清除，焊接处应刷防腐漆。（3）作为引下线砼柱内主钢筋应不少于四根，其截面必需不得小于10，主钢筋上必需做好标识，钢筋间连接必需焊牢，焊接长度为其直径六倍，焊缝应平整饱满，不得有咬肉、夹渣、焊瘤现象，焊渣应立即清除。（4）接地电阻测量点高度为距室外地坪0.5m高，并和接地扁钢用二只镀锌螺丝连接，螺栓上应垫好弹簧华司片。（5）露出地面部分接地扁钢应有保护管保护，保护管采取40镀锌钢管，保护管和地面应垂直，靠近墙面和测量点应在同一坐标位置，距保护管上口150mm处应设一奇马固定，在穿好接地扁钢后应用水泥封堵好管口。（6）施工完成后应将露出部分保护管、扁钢、铁板等刷好银粉漆。（7）当女儿墙宽度300mm时，避雷带支持件应设置在女儿墙中间位置；当女儿墙宽度300mm时，支持件距女儿墙外边距离150mm。支持件露出女儿墙高度为150mm，间距不得大于1m，且间隔要均等，转角处支持件必需为热镀锌件。（8）用20x 4镀锌扁钢作为避雷网，焊接在支持件上，支持件间距为1.0M，离转角0.5m处应各设一支持件，在转角处弯成平弯，焊接长度应达成三倍扁钢宽度，且要有四个棱边焊接，确保接触良好，避雷带水平直线上不应有高低起伏及弯曲现象。（9）焊接焊缝应平整饱满，不得有咬肉、夹渣、焊瘤现象，焊渣应立即清除，焊接处刷好银粉漆。四、给水管道安装施工方案及方法（一）工艺步骤：安装准备预制加工干管安装支管安装卡件固定封口堵洞闭水试验通水试验1、安装准备依据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。依据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15。粘接前应对承插口先插入试验，不得全部插入，通常为承口3/4深度。试插合格后，用棉布将承插口需粘接部位水分、灰尘擦拭洁净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口后涂抹插口，随即用力垂直插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀，粘牢后立即将溢出粘接剂擦拭洁净。多口粘接时应注意预留口方向。2、干管安装：首先依据设计图纸要求坐标、标高预留槽洞或预埋套管。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并扎实。采取托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施工条件含有时，将预制加工好管段，按编号运至安装部位进行安装。各管段粘连时必需按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留口位置正确。干管上伸缩节应设于靠近水流汇合管件上游。干管安装坡度按图纸设计坡度，图纸未标注，可根据下表要求选择对应坡度值：序号管径(mm)标准坡度最小坡度1500.0250.0122750.0150.00831100.0120.00641600.0070.004干管安装完后应做闭水试验，其灌水高度应不低于地面高度，出口用充气橡胶堵封闭,满水15分钟水面下降后，再观察5分钟，液面不降，管道及接口无渗漏为合格。3、支管安装：支管安装时首优异行样板间安装，经甲方、监理、设计确定后，进行批次安装。首先剔出吊卡孔洞或复查预埋件是否适宜，清理场地，按需要支搭操作平台。将预制好支管按编号运至场地。清除各粘接部位污物及水分。将支管水平初步吊起，涂抹粘接剂，用力推入预留管口。依据管段长度调整好坡度。适宜后固定卡架，封闭各预留管口和堵洞。4、通球试验：干管：从排出干管端部清扫口处投入大于排水干管管径2/3硬质轻塑料胶球，用水将胶球冲至室外，截住取出，如未流出则采取小潜水泵循环水加压冲出。试验完成后应检验胶球数量是否缺乏，清点入库。5、通水试验：在洁具安装完成后，检验支管充盈度设计是否符合使用要求。分别打开配水点，观察排水管水流是否通畅。（二） 成品保护 （1）管道安装完成后，应将全部管口封闭严密，预防杂物进入，造成管道堵塞。（2）安装完管道应加强保护，尤其立管距地2m以下时, 应用木板捆绑保护。（3）严禁利用塑料管道作为脚手架支点或安全带拉点吊顶吊点。不许可明火烘烤塑料管，以防管道变形。（4）土建粉刷前应将管道用纸包裹，以免污染管道。五、材料、设备采购供给 1、材料、设备、数量型号严格根据图纸及洽商进行采购。 2、全部材料、设备均应带有对应合格证、铭牌、试验汇报等技术文件。 3、建设单位提供设备材料应有国家商检局证实 4、材料、设备进入现场后，由施工员认真检验其质量、数量并立即正确填写设备、材料检验纪录。 六、安全方法（一）安全注意事项 1、严格遵守各项安全操作规程，杜绝违章作业，认真落实实施各部门颁发各项规章制度 2、坚持技术交底和安全交底同时，坚持安全会议，针对作业内容，强调安全关键点。 3、进入现场配带安全帽，高空作业配带安全带，安全带使用前检验，生根牢靠，高空作业时，工具放在工具袋内，不要随地乱扔。 4、工作服袖口、裤口要绑扎好，预防挂在钉子上或板尖上伤人。5、工作期间不许饮酒。 6、安装插座时必需注意相线次序，以防触电。 7、在潮湿或金属罩内作业必需使用36伏以下安全电压。 8、进行电气操作时应2人进行，一人操作，一人监护。（二）电动机具使用注意事项 1、电动工具使用前检修，不准“带病”运行，不准超负荷使用。2、电气设备和线路符合规格，应定时进行检验和试验。 3、电动工具和电源相接，应设开关或插销，不许随便搭接，露天开关应装在特制箱柜内。 4、一、二类手持电动工具、移动式机具及地处潮湿场所用电设备必需安装合格漏电保护装置，定时进行试验验证。 5、电焊机必需一机一闸，一次接线不超出3米，二次接线必需使用线鼻子压接，露天使用由防雨方法。 6、电动工含有可靠接地或接零，绝缘良好。 7、非专业人员不许可自行拆除、安装电动工具，如需要拆装找电气专业人员进行。 8、全部移动式设备和手持电动工具，电源必需使用三五芯橡套电缆，接线时，电缆线护套应进入接线盒并加固定。七、雨季施工注意事项 1、雨施时必需责任明确落实到人，不能够出现因为雨季准备不充足或预防方法不齐备而造成触电、停工等事故，不能够因为雨季施工而影响工期进度。 2、雨季室外工程施工应抓紧时间立即施工，立即验收，立即回填。 3、雨季施工时，室外全部电气设备全部应设置防雨方法。 4、全部电气设备用完后全部应立即合闸断电。 5、对情况不明，人员严禁使用电气设备，以防发生漏电事故。 6、雨季时室外电缆管道应封堵严实，预防雨水进入管道。 7、发觉问题立即找专业人员处理，不要私自处理。 8、雨季施工时，注意预防雷击，注意电气漏电，使用电气设备人员做好绝缘方法，预防电气设备漏电发生触电事故。 浙江大学舟山校区隶属工程一区工程水电安装工程施工方案编制人： 职务（称）： 项目技术员审核人： 职务（称）： 项目技术责任人审批人： 职务（称）： 项目经理杭州市市政工程集团 二0一四年十二月
