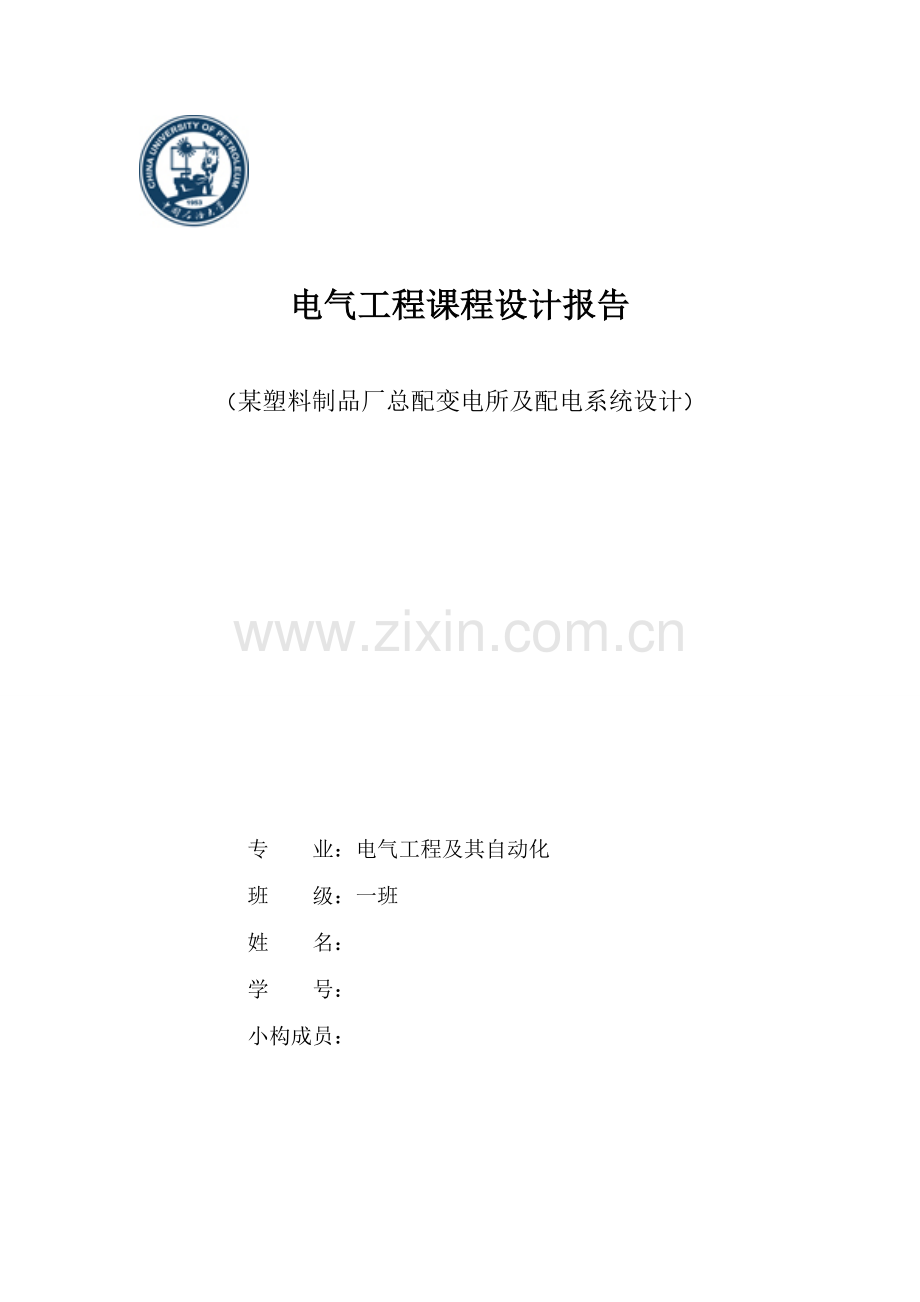

电气综合项目工程专业课程设计方案报告.doc

电气工程课程设计报告

（某塑料制品厂总配变电所及配电系统设计）

专 业：电气工程及其自动化
班 级：一班
姓 名：
学 号：
小构成员：

目录：
1.设计根据与负荷计算 2
1.1设计根据 2
1.2电力负荷计算 2
2．变电所高压电器设备选型 5
2.1 补偿电容器选取 5
2.2 主变压器选取 6
2.3 补偿后高压侧负荷计算 8
3．短路电流计算 9
3.1 三相短路电流计算公式（标幺值计算办法）： 9
3.2 短路计算等效电路 9
3.3 短路电流计算 9
4. 设备选取 13
4.1 高压设备选取 13
4.2 高压设备选取列表 15
4.3 线路选取 19
5. 继电保护 21
5.1 高压进线继电保护 21
5.2 各变电所进线保护 22
5.3 变压器继电保护 23

设计题目3 某塑料制品厂总配变电所及配电系统设计

1.设计根据与负荷计算
1.1设计根据
一． 此厂生产任务及车间构成

1． 本厂生产规模及产品规格
年产量为万吨聚乙烯及烃塑料制品。产品品种有薄膜、单丝、管材和注射等制品。其原
料来源于某石油化纤总厂。

2． 车间构成及布置
本厂设有薄膜、单丝、管材和注射等四个车间，设备选型所有采用国内最新定型设备，
此外尚有辅助车间及其他设备。

二． 设计根据

1.供用电合同。
工厂与电业部门所签定供用电合同重要内容如下：
1） 工厂电源从电业部门某 110/10 千伏变电所，用10 千伏架空线引入本厂，该变电所
在厂南侧1 公里；
2） 电业部门对本厂提出技术规定：①区域变电所10 千伏配出线路定期限过流保护装
置整定期间为2.5 秒，工厂“总降”不应不不大于2 秒；②在总配电所35 千伏侧进行计
量；③本厂功率因数值应在0.9 以上。
3） 配电系统技术数据：电业部门变电所 10 千伏母线其短路容量为200MVA。

2.多数车间为三班制，少数车间为一班或两班制。年最大负荷运用小时数为5000 小时。属于三级负荷。

3．气象条件
1） 最热月平均最高温度为 35℃。
2） 土壤中 0.7～1 米深处一年中最热月平均温度为20℃。
3） 年雷暴日为 30 天。
4） 土壤冻结深度为 1.10 米。
5） 夏季主导风向为南风。

4．地质及水文条件。依照工程地质勘探资料获悉，本厂地质构造为：
1） 地表面比较平坦，土壤重要成分为积土及砂质粘土，层厚为 1.6~7 米不等。
2） 地下水位普通为 0.7 米。
3） 地耐压力为 20 吨/平方米。

1.2电力负荷计算
根据有关公式

现以NO.2变电所车间负荷计算为例，计算过程如下：（在计算各车间变电所负荷共计时，同步系数分别取值：=0.9；=0.95）
NO.2变电所
单丝车间：
有功功率：==1385.00×0.6=831 KW
无功功率：= =831×1.30=1080.3 Kvar
视在功率：==831÷0.6=1385 KV·A
水泵房及其附属设备：
有功功率：==20.00×0.65=13 KW
无功功率：= =13×0.75=9.75 Kvar
视在功率：==13÷0.8=16.25 KV·A
对NO.2变电所总计可得：
=844KW，=1090.05 KW
===1378.60 KV·A
有=0.9；=0.95
改进后总计可得：
=844×0.9=759.60 KW =1090.05×0.95=1035.55 KW
===1284.27 KV·A

以此得出有关量填入下表：

表格 1 全厂各车间电气设备及车间变电所负荷计算表（380V侧）
序号
车间或用电设备组名称
设备容量
（千瓦）
需用系数Kx
功率因数cos¢
功率因数脚正切tan¢
有功计算负荷(千瓦)
无功计算负荷
(千乏)
视在计算负荷
(千伏安)
1）N1 变电所
1.00
薄膜车间
1400.00
0.60
0.60
1.33
840.00
1117.20

2.00
原料库
30.00
0.25
0.50
1.73
7.50
12.98

3.00
生活间
10.00
0.80
1.00
0.00
8.00
0.00

4.00
成品库（一）
25.00
0.30
0.50
1.73
7.50
12.98

5.00
成品库（二）
24.00
0.30
0.50
1.73
7.20
12.46

6.00
包装材料库
20.00
0.30
0.50
1.73
6.00
10.38

7.00
小计
1509.00

876.20
1165.99
1458.51
8.00
乘以参差系数（即同步系数）

788.58
1107.69
1359.72
2）N2 变电所
1.00
单丝车间
1385.00
0.60
0.60
1.30
831.00
1080.30

2.00
水泵房及其附属设备
20.00
0.65
0.80
0.75
13.00
9.75

3.00
小计
1405.00

844.00
1090.05
1378.60
4.00
乘以参差系数（即同步系数）

759.60
1035.55
1284.27
3）N3 变电所
1.00
油塑车间
189.00
0.60
0.60
1.33
113.40
150.82

2.00
管材车间
880.00
0.35
0.60
1.33
308.00
409.64

3.00
小计
1069.00

421.40
560.46
701.21
4.00
乘以参差系数（即同步系数）

379.26
532.44
653.70
4）N4 变电所
1.00
备料复制车间
138.00
0.60
0.50
1.73
82.80
143.24

2.00
生活间
10.00
0.80
1.00
0.00
8.00
0.00

3.00
锻工车间
3.00
0.80
1.00
0.00
2.40
0.00

4.00
术型车间
30.00
0.30
0.65
1.17
9.00
10.53

5.00
原料、生活间
15.00
0.80
1.00
0.00
12.00
0.00

6.00
仓库
15.00
0.30
0.50
1.17
4.50
5.27

7.00
机修模具车间
100.00
0.25
0.65
1.73
25.00
43.25

8.00
热解决车间
150.00
0.60
0.70
1.02
90.00
91.80

9.00
铆焊车间
180.00
0.30
0.50
1.73
54.00
93.42

10.00
小计
641.00

287.70
387.51
482.63
11.00
乘以参差系数（即同步系数）

258.93
368.13
450.08
5）N5 变电所
1.00
锅炉房
200.00
0.75
0.75
0.88
150.00
132.00

2.00
实验室
125.00
0.25
0.50
1.73
31.25
54.06

3.00
辅助材料库
110.00
0.20
0.50
1.73
22.00
38.06

4.00
油泵房
15.00
0.65
0.80
0.75
9.75
7.31

5.00
加油站
10.00
0.65
0.80
0.75
6.50
4.88

6.00
办公楼、招待所、食堂
15.00
0.60
0.60
1.33
9.00
11.97

7.00
小计
475.00

228.50
248.28
337.42
8.00
乘以参差系数（即同步系数）

205.65
235.87
312.93

全厂共计

2657.80
3452.29

乘以参差系数（即同步系数） 全厂共计
0.59

2392.02
3279.68
4059.42

2．变电所高压电器设备选型
2.1 补偿电容器选取
根据设计规定可知，本厂功率因数应在0.9以上，而本厂无功功率明显不不大于有功功率：
cos=2392.02/4059.42=0.59
远远不大于规定功率因数，因此需要进行无功补偿，综合考虑，设计为在低压侧进行补偿，这里选取功率因数为0.93.以对NO.1变电所进行无功补偿计算为例：
Qc==788.58tan(arccos0.59)-788.58tan(arccos0.93)=771.76.Kvar
由计算数据可以得到要补偿功率，实际需总补偿800kvar，故选用8个并联电容器进行补偿。补偿先后数值填入下表：

表格 2 个变电所无功补偿表
变电所
补偿前
计算需要
补偿无功
（kvar）
补偿方式
实际
补偿无功
（kvar）
补偿后
变压器台数及容量
功率因数
cosφ
计算有功功率
Pj
（kW）
计算无功功率
Qj
（kvar）
计算视在功率
Sj（kVA）
计算
电流
Ijs
（KA）
功率因数
cosφ
计算有功功率
Pj
（kW）
计算无功功率
Q机
（kvar）
计算视在功率
Sj（kVA）
计算
电流
Ijs
（KA）
N01
0.58
788.58
1107.69
1359.72
2.07
771.76
8个BWF6.3-100-1并联电容器
800
0.93
788.58
307.69
846.48
1.29
两台 S9-630/10
N02
0.59
759.60
1035.55
1284.27
1.95
711.96
8个BWF6.3-100-1并联电容器
800
0.96
759.60
235.55
795.28
1.21
两台 S9-630/10
N03
0.58
379.26
532.44
653.70
0.99
370.87
4个BWF6.3-100-1并联电容器
400
0.94
379.26
132.44
401.72
0.61
一台 S9-500/10
N04
0.58
258.93
368.13
450.08
0.68
257.83
3个BWF6.3-100-1并联电容器
300
0.97
258.93
68.13
267.74
0.41
一台 S9-315/10
N05
0.66
205.65
235.87
312.93
0.48
148.26
2个BWF6.3-100-1并联电容器
200
0.99
205.65
35.87
208.75
0.32
两台 S9-250/10
总计

0.95

2.2 主变压器选取
由于该厂负荷属于三级负荷，对电源供电可靠性规定普通，同步经题目规定，以所带负荷功率为根据。
(1)只装一台变压器变电所
变压器容量:应满足用电设备所有计算负荷需要，即

(2)装有两台变压器变电所
每台变压器容量应满足如下两个条件。
①任一台变压器工作时，宜满足总计算负荷 大概60%~70%需要，即
=（0.6~0.7）
②任一台变压器工作时，应满足所有一、二级负荷需要，即

由此对五个变电所变压器进行选取：
（1）NO.1选取两台变压器互为暗备用
=0.7×846.48=592.536 KV·A
选取为两台型低损耗配电变压器，其连接组别采用
（2）NO.2选取两台变压器互为暗备用
=0.7×795.28=556.7 KV·A
选取为两台型低损耗配电变压器，其连接组别采用
（3）NO.3选取一台变压器
401.72 KV·A
选取为两台型低损耗配电变压器，其连接组别采用
（4）NO.4选取一台变压器
267.74 KV·A
选取为两台型低损耗配电变压器，其连接组别采用
（5）NO.5选取两台变压器互为暗备用
=0.7×208.75=146.12 KV·A
选取为两台型低损耗配电变压器，其连接组别采用

表格 3 变压器选取
方式
型号
额定电压/kV
连接组别
损耗/W
空载电流（%）
阻抗电压（%）
高压
低压
空载
负载
NO1 两台暗备用
S9-630/10
10
0.38
Yyn0
1200
6200
0.9
4.5
NO2 两台暗备用
S9-630/10
10
0.38
Yyn0
1200
6200
0.9
4.5
NO3 选一台
S9-500/10
10
0.38
Yyn0
960
5100
1
4
NO4 选一台
S9-315/10
10
0.38
Yyn0
670
3650
1.1
4
NO5 两台暗备用
S9-250/10
10
0.38
Yyn0
560
3050
1.1
4

2.3 补偿后高压侧负荷计算
变压器功率损耗计算：
（KW）

（KW）

（kvar）

（kvar）

以变压器NO.1为例计算有功，无功损耗：
=21.2+6.2=8 KW
==5.67 kvar
==28.35 kvar
=25.67+28.35=36.93 kvar
总有功功率 =788.58+8=796.58 KW
总无功功率 =307.69+36.93=344.62 KW
总视在功率 ==867.93 KV·A
将所有补偿后负荷计算完毕下表：
表格 4 补偿后高压侧负荷表

型号
连接组别
有功损耗/KW
无功损耗/KW
高压侧总有功功率/KW
高压侧总无功功率/KW
高压侧总视在功率/KVA
高压侧计算电流/A
NO1 两台暗备用
S9-630/10
Yyn0
8.00
36.93
796.58
344.62
867.93
50.10
NO2 两台暗备用
S9-630/10
Yyn0
7.34
33.93
766.94
269.48
812.91
46.93
NO3 选一台
S9-500/10
Yyn0
4.25
17.91
383.51
152.35
411.93
23.78
NO4 选一台
S9-315/10
Yyn0
3.31
12.57
262.24
145.01
299.66
17.30
NO5 两台暗备用
S9-250/10
Yyn0
2.18
8.99
207.83
44.87
212.62
12.28
3．短路电流计算
3.1 三相短路电流计算公式（标幺值计算办法）：
基准容量Sd=100MVA，基准电压Uav=37KV，10.5KV
(1)电力系统电抗标幺值： =Sd/Soc
(2)电力线路电抗标幺值：
(3)电力变压器电抗标幺值：
(4)三相短路电流周期分量有效值：
(5)短路点处次暂态短路电流：
(6)短路冲击电流： （高压系统）
（低压系统）
(7) 冲击电流有效值： （高压系统）
（低压系统）
(8)三项短路容量：
(9)， ，

3.2 短路计算等效电路

3.3 短路电流计算
取基准容量=100MVA，高压侧基准电压 ，低压侧基
高侧基准电流，低压侧基准电流
（1） 电力系统电抗标幺值由=200MVA得：
==100÷200=0.5
（2） 架空线路电抗标幺值：由=0.35Ω/km =1km得：
===0.32
（2）电力变压器电抗标幺值，这里以NO.1为例计算，该变电所选变压器是 S9-630/10，因此=4.5%：
===7.14
=7.14 =8 =12.7 =16
计算K点短路电路总标幺值及三相短路电流和短路容量：
1.总电抗标幺值
=+=0.5+0.32=0.82
2.三相短路电流周期分量有效值
==5.5÷0.82=6.71 KA
3.其她三相短路电流
===6.71 KA
=2.55=2.55×6.71=17.11 KA
=1.51=1.51×6.71=10.13 KA
=0.866=0.866×6.71=5.81 KA
=0.866=0.866×17.11=14.82 KA
=0.866=0.866×10.13=8.77 KA

4.三相短路容量
===121.95 MV·A

计算K1点短路电路总标幺值及三相短路电流和短路容量：
总电抗标幺值
=++=0.82+7.14/2=4.39
1.三相短路电流周期分量有效值
==144.34÷4.39=32.88 KA
2.其她三相短路电流
===32.88 KA
=1.84=1.84×32.88=60.5 KA
=1.09=1.09×32.88=35.84 KA
=0.866=0.866×32.88=28.47 KA
=0.866=0.866×60.5=52.393 KA
=0.866=0.866×35.84=31.04 KA
3.三相短路容量
===22.78 MV·A

计算K2点短路电路总标幺值及三相短路电流和短路容量：
计算成果与K1相似

计算K3点短路电路总标幺值及三相短路电流和短路容量：
总电抗标幺值
=++=0.82+8=8.82
1.三相短路电流周期分量有效值
==144.34÷8.82=16.37 KA
2.其她三相短路电流
===16.37KA
=1.84=1.84×16.37=30.12 KA
=1.09=1.09×16.37=17.84 KA
=0.866=0.866×16.37=14.18 KA
=0.866=0.866×30.12=26.08 KA
=0.866=0.866×17.84=15.45 KA
3.三相短路容量
===11.34 MV·A

计算K4点短路电路总标幺值及三相短路电流和短路容量：
总电抗标幺值
=++=0.82+12.7=13.52
1.三相短路电流周期分量有效值
==144.34÷13.52=10.68 KA
2.其她三相短路电流
===10.68KA
=1.84=1.84×10.68=19.33 KA
=1.09=1.09×19.33=21.07 KA
=0.866=0.866×10.68=9.25 KA
=0.866=0.866×19.33=16.74 KA
=0.866=0.866×21.07=18.25 KA
3.三相短路容量
===7.4 MV·A

计算K5点短路电路总标幺值及三相短路电流和短路容量：
计算成果与K3相似

将所有计算数值填入下表：

表格 5 短路电流计算表
短路计算点
三相短路电流/KA
三相短路容量/MVA

三相
K
6.71
6.71
6.71
17.11
10.13
121.95
K1
32.88
32.88
32.88
60.5
35.84
22.78
K2
32.88
32.88
32.88
60.5
35.84
22.78
K3
16.37
16.37
16.37
30.12
17.84
11.34
K4
10.68
10.68
10.68
19.33
21.07
7.4
K5
16.37
16.37
16.37
30.12
17.84
11.34
二相
K
5.81
5.81
5.81
14.82
8.77
121.95
K1
28.47
28.47
28.47
52.393
31.04
22.78
K2
28.47
28.47
28.47
52.393
31.04
22.78
K3
14.18
14.18
14.18
26.08
15.45
11.34
K4
9.25
9.25
9.25
16.74
18.25
7.4
K5
14.18
14.18
14.18
26.08
15.45
11.34
4. 设备选取
4.1 高压设备选取
（1） 高压断路器选取：
额定电压：
额定电流：
额定开断电流：
动稳定校验：
热稳定校验：
（2） 隔离开关选取：
额定电压：
额定电流：
额定开断电流：
动稳定校验：
热稳定校验：
（3） 电流互感器选取：
精确级：0.5 1-3
额定电压：
额定电流：
额定负载： or
动稳定校验：
热稳定校验：
（4） 电压互感器选取：
精确级：0.5 1-3
一次额定电压：
二次额定电压：
额定负载： or
4.2 高压设备选取列表
表格 6 总线侧高压设备选取
装置地点条件
参数
/KV
/A
/KA
/KA

量程
10
145.49
6.71
17.11

设备型号规格
参数

高压断路器ZW8-12/200
12
200
12.5
31.5

隔离开关GN8-10T/200
10
200
—
25.5

高压熔断器RN2-10/0.5
10
500
200
—
—
电流互感器LQJ-10
10
400/5
—
160×
×0.4=90.50

电压互感器JDZ-10
10/0.1
—
—
—
—
电压互感器JDZ-10
10/0.1/0.1
—
—
—
—
避雷器FS4-10
10
—
—
—
—

表格 7 10KV侧设备选取表
高压侧设备选取
NO.1
装置地点条件
参数
/KV
/A
/KA
/KA

量程
10
50.1
6.71
17.11

设备型号规格
参数

高压断路器ZW8-12/100
12
100
12.5
31.5

隔离开关GN8-10T/200
10
200
—
25.5

电流互感器LQJ-10
10
75/5
—
—
—
NO.2
装置地点条件
参数
/KV
/A
/KA
/KA

量程
10
46.93
6.71
17.11

设备型号规格
参数

高压断路器ZW8-12/100
10
100
12.5
31.5

隔离开关GN8-10T/200
10
200
—
25.5

电流互感器LQJ-10
10

—
—
—
NO.3
装置地点条件
参数
/KV
/A
/KA
/KA

量程
0.38
610
16.69
30.17
同上
设备型号规格
参数

高压断路器ZW8-12/100
10
100
12.5
31.5
同上
隔离开关GN8-10T/200
10
200
—
25.5
同上
电流互感器LQJ-10
10
30/5
—
—
—
NO.4
装置地点条件
参数
/KV
/A
/KA
/KA

量程
10
17.3
6.71
17.11
同上
设备型号规格
参数

高压断路器ZW8-12/100
10
100
12.5
31.5
同上
隔离开关GN8-10T/200
10
200
—
25.5
同上
电流互感器LQJ-10
10
20/5
—
—
—
NO.5
装置地点条件
参数
/KV
/A
/KA
/KA

量程
10
12.28
6.71
17.11
同上
设备型号规格
参数

高压断路器ZW8-12/100
10
100
12.5
—
同上
隔离开关GN8-10T/200
10
200
—
25.5
同上
电流互感器LQJ-10
10
15/5
—
—
—

表格 8 380V压侧设备选取表
低压侧设备选取
NO.1
装置地点条件
参数
/KV
/A
/KA
/KA

量程
0.38
1290
32.88
60.5

设备型号规格
参数

低压断路器DW15-1600/3
0.38
1600
40
—
—
低压刀开关HD13-1500/30
0.38
1500
—
—
—
电流互感器LMZJ1-0.5
0.5
1500/5
—
—
—
NO.2
装置地点条件
参数
/KV
/A
/KA
/KA

量程
0.38
1210
32.88
60.5

设备型号规格
参数

低压断路器DW15-1600/3
0.38
1600
40
—
—
低压刀开关HD13-1500/30
0.38
1500
—
—
—
电流互感器LMZJ1-0.5
0.5
1500/5
—
—
—
NO.3
装置地点条件
参数
/KV
/A
/KA
/KA

量程
0.38
610
16.69
30.17

设备型号规格
参数

低压断路器DW15-630/3
0.38
600
20
—
—
低压刀开关HD13-1000/30
0.38
1000
—
—
—
电流互感器LMZJ1-0.5
0.5
750/5
—
—
—
NO.4
装置地点条件
参数
/KV
/A
/KA
/KA

量程
0.38
410
13.55
24.93

设备型号规格
参数

低压断路器DW15-600/3
0.38
600
30
—
—
低压刀开关HD13-600/30
0.38
600
—
—
—
电流互感器LMZJ1-0.5
0.5
500/3
—
—
—
NO.5
装置地点条件
参数
/KV
/A
/KA
/KA

量程
0.38
320
10.81
19.89

设备型号规格
参数

低压断路器DW15-400/3
0.38
400
25
—
—
低压刀开关HD13-400/30
0.38
400
—
—
—
电流互感器LMZJ1-0.5
0.5
400
—
—
—

4.3 线路选取
1.架空线路选取：
（1） 按经济电流密度选取导线截面积
线路工作时最大电流=150.39A ，本厂全年最大负荷运用小时数为5000小时，属于三级负荷。钢芯铝导线电流密度=0.9，导线选取截面积=150.39/0.9=167.1.
考虑到线路投入使用长期发展，依照计算选取截面积为185导线，因此10KV 架空线选为LGJ-185导线，查表得LGJ-185导线长时容许电流为515A（）不不大于，满足发热条件。
（2） 短路时热稳定条件校验
，=6710A，C=171，=2.5s，=1。代入公式可得
=62.04， 符合规定。
2. 变压所高电压侧进线选取
对工厂内部6-10KV线路，因其长度较短，普通不考虑损耗以发热条件选取
NO.1：=70.73，=50.1A，C=150
需选取满足截面积不不大于70.73，容许电流不不大于50.1A进线，故选取YJLV22-10000-3×95 ，满足热稳定校验和发热条件。
同理，可以对后续线路做出选取
NO.2：YJLV22-10000-3×95
NO.3：YJLV22-10000-3×95
NO.4：YJLV22-10000-3×95
NO.5：YJLV22-10000-3×95
3. 380V侧线路选取
对于380V侧线路，虽然线路不长但通过电流较大，故在按照发热条件选取同步，还应按照容许电压损失条件进行校验。
NO.1线路选取采用VLV22-1000型聚氯乙烯绝缘铝芯电缆直接埋地敷设，按发热条件选取，由=1286.1A ， 选用三根缆芯截面为300电缆。
短路热稳定规定
=684.05
900>，满足规定，故选取型号VLV22-1000-3×300＋1×150
同理，可以对后续线路做出选取
NO.2：=1208.3A ，，=684.05
选用三根VLV22-1000-3×300＋1×150
NO.3：=610.35A ，，=340.57
选用二根VLV22-1000-3×185＋1×95
NO.4：=406.79A ，，=222.19
选用一根VLV22-1000-3×300＋1×150
NO.5：=317.16A ，，=340.57
选用一根VLV22-1000-3×400＋1×185
4. 高低压母线选取
在设计中普通按照容许发热条件选取截面
（1） 高压侧母线:
=150.39A ,选取LMY-40×4母线，I=155/230> 满足发热条件
热稳定校验：=62.04
40×4=160>62.04， 满足热稳定校验，故高压侧母线采用LMY-40×4。
（2） 低压侧母线：（办法同上）
NO.1：LMY-3(120×10)-80×6
NO.2：LMY-3(120×10)-80×6
NO.3：LMY-3(80×8)-50×5
NO.4：LMY-3(60×6)-40×4
NO.5：LMY-3(60×6)-40×4

5. 继电保护
5.1 高压进线继电保护
（1） 装设定期限过电流保护，采用电磁式过电流继电器（DL）
1.过电流保护 动作电流整定
，=2×150.39=300.78A
=1.2（电磁型） ，=1 ，=0.85（电磁型） ，=400/5=80
=5.3A
保护动作电流整定不不大于等于5.3A
2.过电流保护 动作时间整定
过电流保护动作时间整定值为2.5s
3. 过电流保护 敏捷度系数检查
电力系统最小运营方式下两相短路电流：=0,866×6.71KA=5.8KA
换算为一次动作电流：=5.3×80=424A
其敏捷度系数为：=5800/424=13.68>1.5 敏捷系数满足规定。
（2） 装设电流速断保护
1. 电流速断保护 动作电流整定
，=6.71 （三相短路电流） ，=100.65A
因而动作电流整定为≧100.65A
2.电流速断保护 敏捷度校验
0.866×(5.3/0.5)×2.55=23.41KA
其敏捷度系数：23410/(80×100.65)=2.9>2
敏捷度系数满足规定
5.2 各变电所进线保护
NO.1车间变电所高压进线保护
（1） 装设定期限过电流保护，采用电磁式过电流继电器（DL）
1. 过电流保护 动作电流整定
，=2×50.1=100.2A
=1.2（电磁型） ，=1 ，=0.85（电磁型） ，=75/5=15
=9.43A
保护动作电流整定不不大于等于9.43A
2. 过电流保护 动作时间整定
保护动作时间少于后一级0.5s，因此电流保护动作时间为2s
3. 过电流保护 敏捷度系数检查
=0.866×6.71KA=5.8KA
换算为一次动作电流：=9.43×15=141.46A
其敏捷度系数：5800/141.46=41>1.5
敏捷度系数满足规定
(2)装设电流速断保护
1.电流速断保护 动作电流整定
，=6.71KA （三相短路电流） KA=563.8A
因而动作电流整定为≧563.8A
2.电流速断保护 敏捷度校验
0.866×(5.3/0.5)×2.55=23.41KA
其敏捷度系数：3>2
敏捷度系数满足规定
其他高压侧进线保护方案同NO.1
5.3 变压器继电保护
选用NO.1变压所为例
（1） 装设定期限过电流保护
1. 过电流保护 动作电流整定
=72.75A
，=75/5=15
=1.2（电磁型） ，=1 ，=0.85（电磁型）
=13.69A
=13.69×15=205A
=0.866×=0.866×32.88×(0.4/10.5)=1.08KA
2. 过电流保护 动作时间整定
，取2s，因此整定期间为2s
3. 过电流保护 敏捷度系数检查
1080/205=5.27>1.5
敏捷度系数满足规定
（2）装设电流速断保护
1.电流速断保护 动作电流整定
=32.88×0.4/10.5=1.32KA
=1.3×1×1.32/15=114A
=1710A
=5.8KA
=5800/1710=3.39>2
敏捷度系数满足规定
其他车间变电所变压器依照此例进行计算
