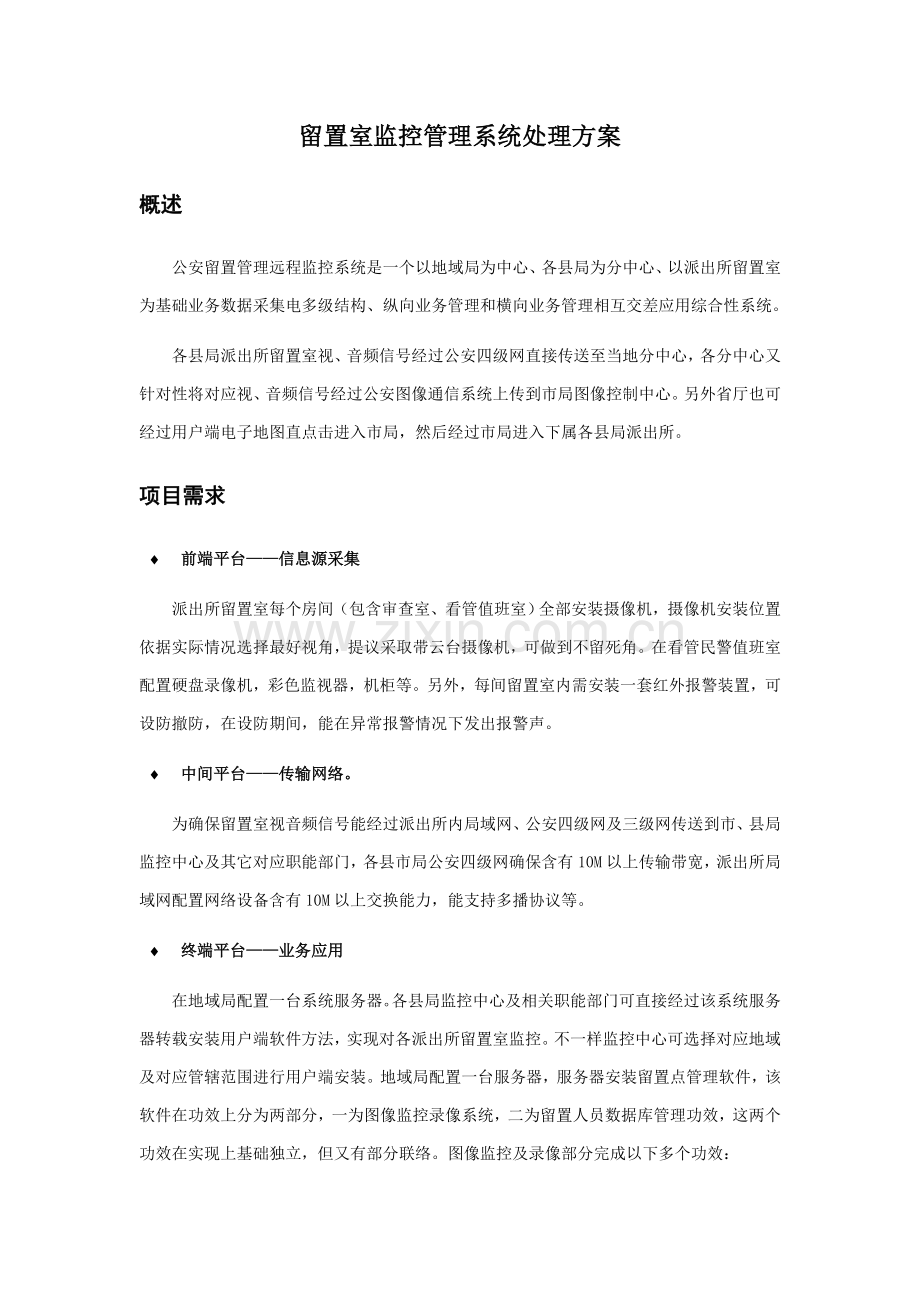

留置室监控管理系统处理方案
概述
公安留置管理远程监控系统是一个以地域局为中心、各县局为分中心、以派出所留置室为基础业务数据采集电多级结构、纵向业务管理和横向业务管理相互交差应用综合性系统。
各县局派出所留置室视、音频信号经过公安四级网直接传送至当地分中心，各分中心又针对性将对应视、音频信号经过公安图像通信系统上传到市局图像控制中心。另外省厅也可经过用户端电子地图直点击进入市局，然后经过市局进入下属各县局派出所。
项目需求
¨ 前端平台——信息源采集
派出所留置室每个房间（包含审查室、看管值班室）全部安装摄像机，摄像机安装位置依据实际情况选择最好视角，提议采取带云台摄像机，可做到不留死角。在看管民警值班室配置硬盘录像机，彩色监视器，机柜等。另外，每间留置室内需安装一套红外报警装置，可设防撤防，在设防期间，能在异常报警情况下发出报警声。
¨ 中间平台——传输网络。
为确保留置室视音频信号能经过派出所内局域网、公安四级网及三级网传送到市、县局监控中心及其它对应职能部门，各县市局公安四级网确保含有10M以上传输带宽，派出所局域网配置网络设备含有10M以上交换能力，能支持多播协议等。
¨ 终端平台——业务应用
在地域局配置一台系统服务器。各县局监控中心及相关职能部门可直接经过该系统服务器转载安装用户端软件方法，实现对各派出所留置室监控。不一样监控中心可选择对应地域及对应管辖范围进行用户端安装。地域局配置一台服务器，服务器安装留置点管理软件，该软件在功效上分为两部分，一为图像监控录像系统，二为留置人员数据库管理功效，这两个功效在实现上基础独立，但又有部分联络。图像监控及录像部分完成以下多个功效：

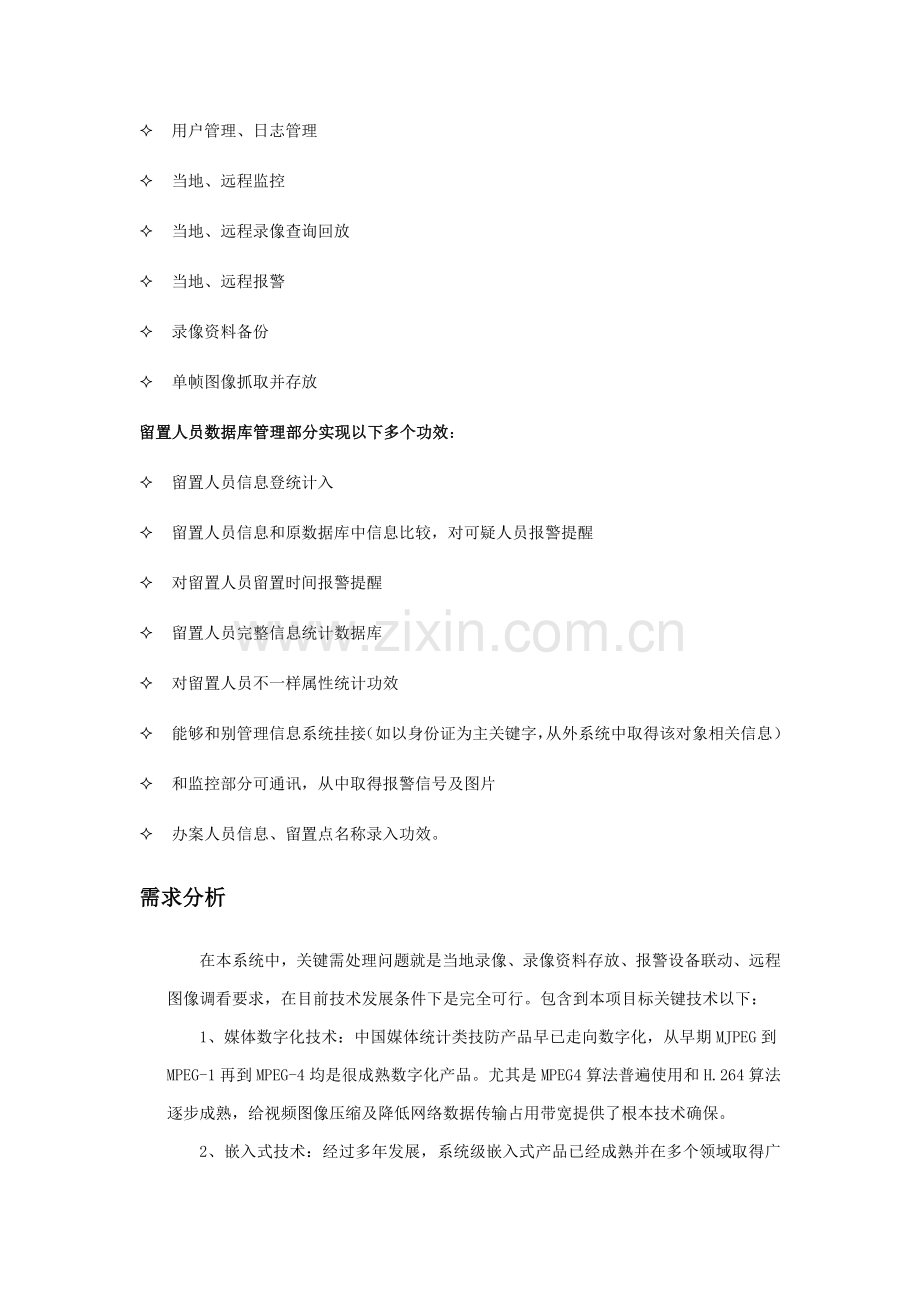

² 用户管理、日志管理
² 当地、远程监控
² 当地、远程录像查询回放
² 当地、远程报警
² 录像资料备份
² 单帧图像抓取并存放
留置人员数据库管理部分实现以下多个功效：
² 留置人员信息登统计入
² 留置人员信息和原数据库中信息比较，对可疑人员报警提醒
² 对留置人员留置时间报警提醒
² 留置人员完整信息统计数据库
² 对留置人员不一样属性统计功效
² 能够和别管理信息系统挂接（如以身份证为主关键字，从外系统中取得该对象相关信息）
² 和监控部分可通讯，从中取得报警信号及图片
² 办案人员信息、留置点名称录入功效。
需求分析
在本系统中，关键需处理问题就是当地录像、录像资料存放、报警设备联动、远程图像调看要求，在目前技术发展条件下是完全可行。包含到本项目标关键技术以下：
1、媒体数字化技术：中国媒体统计类技防产品早已走向数字化，从早期MJPEG到MPEG-1再到MPEG-4均是很成熟数字化产品。尤其是MPEG4算法普遍使用和H.264算法逐步成熟，给视频图像压缩及降低网络数据传输占用带宽提供了根本技术确保。
2、嵌入式技术：经过多年发展，系统级嵌入式产品已经成熟并在多个领域取得广泛应用，安防产品系统平台已经出现了成熟嵌入式产品。
3、多媒体网络技术：实时传输协议RTP/RTSP已经成熟，结合前端设备码流控制功效，能够安全、有效地实现图像信息、控制信息实时传输，并和其它业务信息系统合理占用网络资源，发挥网络资源最大效率。
4、数字化存放技术：大容量硬盘存放技术已经是很成熟技术，针对监控长时间、无间断写入特点，现在已经有硬盘录像机专用硬盘面世，为数字化硬盘录像机全方面普及、安全无故障使用提供便利。
方案结构图及说明
针对以上需求分析，设计出方案结构图。
方案结构图：

结构图说明
1、 系统采取嵌入式主机，增强了整个系统稳定性。
(1) 系统稳定性好。
整个系统工作效率、可靠性得到大大地提升，能够避免操作系统引发死机现象。系统软件、硬件全部带有看门狗电路，能够绝对避免死机现象。
(2) 可挂接多个大容量硬盘，硬盘采取单个硬盘工作方法，延长了硬盘寿命。
和工控机相比，我企业生产嵌入式硬盘录像机在硬盘管理上有很大优势。硬盘工作采取单个硬盘工作，其它硬盘休眠工作方法，大大延长了硬盘工作寿命，而且散热量更小，增强了整个系统稳定性。
(3) 系统操作方便易掌握，硬盘无需格式化，系统开启速度快
系统操作可经过遥控器或控制键盘进行，操作愈加简单，轻易掌握。安装硬盘时无需像工控机一样进行格式化，直接安装即可，而且系统意外断电时，重启速度快，无需进行人工操作，系统自动进入断电前状态，维护愈加方便。
(4) 采取MPEG-4压缩方法
采取最新MPEG-4压缩方法，愈加节省硬盘空间，愈加节省图像网络传输时所占用带宽。
(5) 系统含有以太网接口
硬盘录像机含有10 M /100M以太网接口，经过以太网和广域网连接。全部录像查询，录像回放等功效均可经过联网计算机实现。
(6) 系统含有音视频存贮和同时回放功效
系统支持多路音视频输入，一路音视频回放。在音视频压缩、存贮时，支持同时检索回放。能够经过联网计算机或当地监视器直接回放。
(7) 系统含有多个控制方法
可经过主机前面板上控制键、红外遥控器或RS-232串口进行系统设置，关键经过网络对硬盘录像机进行操作。
(8) 系统带VGA接口
设备可接电脑显示器。
(9) 网络操作
网络操作实现了串口操作全部功效，而且经过网络，能够实现串口操作中无法实现很多功效，如实时监控，录像回放等等，网络操作界面为全汉字菜单操作，用户界面友好，使用简单，经过简单培训就能数量掌握基础操作。
(10) 串口操作
用串口线连接录像机RS-232口，终端接到计算机上，利用计算机串口通讯程序（如Windows超级终端）登录。经过在超级终端程序里输入对应命令，从而对录像机进行系统操作。
（11）录像方法
系统含有三种录像方法，能够采取定时录像、动态检测录像、报警开启录像，并具预录功效。
（12）动态检测
系统含有移动侦测功效，而且含有192个移动侦测区域，对移动侦测区域进行细化。
（13）WEB浏览功效
无需安装用户端软件，只要经过IE软件即可对前端录像机图像进行监控、录像回放等操作。
2、采取方便中心管理软件。该中心管理软件为公安留置管理监控系统量身定做，含有了电子地图、报警上传、语音对讲等多个功效。其功效完善，操作方便，含有良好网络安全管理。增强了整个系统安全保密性。另外，还在报警中心管理软件基础上，开发了留置信息录入系统，二者相互独立，又可进行有机结合。
3、系统含有良好可扩展能力。若以后系统进行扩展，只需增加前端设备，标准上监控中心无需硬件改动。
4、系统含有优异性和可升级性。系统采取现在国际优异技术，并可不停进行升级。我企业确保无偿提供软件升级。
三、系统实现功效
1、 当地设备采取嵌入式操作系统，网络用户端可采取Windows/NT等操作系统，全汉字菜单操作。软件安装方便，用户界面友好，使用简单，经过简单培训就能数量掌握基础操作。
2、 汉字摄像机标题。每路视频显示叠加时间/日期。摄像机标题可在网络上更改，也可在当地更改。
3、 单机可实现音频和视频全实时（25帧/秒）统计，含有6级画质，可灵活调整。
4、 含有手动、动态检测、定时、报警等多个录像开启方法。
5、 录像资料连续完整，统计采取自动分段时，相邻两段间最大统计间隔时间小于0.4秒。
6、 在硬盘统计满时，可依据时间前后循环覆盖。
7、 含有屏幕遮挡功效。
8、 经过网络进行录像查询。系统采取硬盘作为图像数据存放设备，无需人员对存放介质进行管理和派送，可经过网络进行录像查询、播放和光盘备份，查询时可依据时间快速查找，硬盘经过数次拷贝、重放不会影响画面质量；
9、 长时间、大容量存放。硬盘录像机可内置8个大容量硬盘，确保30天连续无覆盖录像保留；
10、 录像回放画面质量好。图像采取MPEG-4压缩方法，录像帧速为1－25帧/秒，灵活可调，愈加节省硬盘占用空间；
11、 系统操作简单。可直接经过遥控器操作，也可经过网络进行设置；
12、 设备稳定性好。系统软硬件均含有看门狗电路，能够绝对避免死机现象；
13、 实现对音视频同时录像，录像回放时音视频完全同时，并可经过网络上传音频，无停顿。
14、 含有抓帧功效，实现图片保留、打印和初步编辑能力。
15、 含有报警预录功效。预录时间依据画质可提前5～20秒。
16、 能自动生成工作日志，自动保留用户操作统计，自动进行报警时间统计。
17、 含有云镜控制功效，支持多个云台控制协议。
18、 网络用户端含有三级工作权限设置和系统操作口令保护，没有对应权限不能进入操作系统界面。
19、 可配置多台查询终端，任一摄像机可在任一查询终端上显示，每台查询终端权限能够直接经过软件进行设定。支持多用户远程回放和实时监控功效。
20、 含有和入侵报警系统、门禁系统、消防等其它系统联动能力和对应接口。能够直接连接防盗报警探测器，同时含有足够继电器报警输出。经过标准通讯协议，能够和防盗报警主机进行通讯以实现报警联动功效。
21、 含有对系统本身硬件故障自我诊疗和声光报警功效，和对软件故障自我诊疗、声光报警功效，并含有一定自我恢复能力。
22、 支持系统联网功效，含有经过局域网、互联网等多个网络实现异地远程监控和管理功效；能够提供对远程设备自动巡检、参数设置、远程报警及相关提醒和远程自动升级等远程管理功效。
23、 中心管理软件含有电子地图功效、语音对讲功效、报警上传功效和多画面监视功效。可进行远程云镜控制。
我企业产品经过了公安三所型式检验，符合相关标准要求。
关键设备技术参数
嵌入式硬盘录像机系列
1、技术指标
设备参数
D1 4路
D1 8路
HD1 4路
HD1 8路
主处理器
高性能工业级嵌入式微控制器
操作系统
嵌入式LINUX
操作界面
图形化菜单操作界面，支持鼠标操作，可设置菜单专题颜色
视频输入
4/8路复合视频
(NTSC/PAL) BNC（1.0VP- P ， 75Ω）
4/8路复合视频
(NTSC/PAL) BNC（1.0VP- P ， 75Ω）
视频输出
1路PAL/NTSC，BNC（1.0VP- P ， 75Ω）复合视频信号，1路VGA输出
音频输入
4路音频输入200-2800mv30KΩ(BNC)
8路音频输入200-2800mv30KΩ(BNC)
4路音频输入200-1000mv10KΩ(BNC)
8路音频输入200-1000mv10KΩ(BNC)
音频输出
1路音频输出 3500mv 3KΩ(BNC)
1路音频输出 mv 1KΩ(BNC)
视频显示
1，4画面显示
1,4,9画面显示
1，4画面显示
1,4,9画面显示
视频标准
PAL（625线，50场/秒），NTSC（525线，60场/秒）
系统资源
同时多路录像、同时录像回放、同时网络操作
图像分辨率
PAL/NTSC实时监视D1 704×576/704×480 ，录像回放D1 704×576/704×480、Half-D1 352×576/352×480、2CIF 704×288/704×204、CIF 352×288/ 352×240
PAL/NTSC实时监视D1 704×576/704×480
录像回放CIF 352×288/352×240 或2CIF 704X288/704X240 Half-D1 352×576/352×480
图像移动侦测
区域设置：每画面可设置192(16×12)个检测区域；检测灵敏度设置：每区域可设置多级灵敏度
图像压缩
MPEG-4/H.264
音频压缩
PCM
视频统计速度
实时模式：PAL每路1帧/秒-25帧/秒可调和NTSC每路1帧/秒-30帧/秒可调；
画 质
6档可调
硬 盘
内置4个IDE接口
占用硬盘空间
音频：PCM　28.8M字节/小时　
视频：40～M字节/小时
音频：PCM 28.8M字节/小时　
视频： 56～900M字节/小时
报警输入
8路电压值报警输入（报警输入端在报警时须提供＋5～＋15V直流电压）
报警输出
3路继电器输出(输出常开触点或可控+12V)
报警继电器
30VDC　 1A，125VAC　0.5A（联动输出）
网络接口
RJ45 10M/100M自适应以太网口
控制接口
RS485，RS232
电源
220V+25% 50+2% Hz / 110V 60Hz
功耗(+3W)
25W（不含硬盘）
40W（不含硬盘）
25W（不含硬盘）
40W（不含硬盘）
使用温度
－10℃－＋55℃
使用湿度
10℅－90℅
大气压
86kpa－106kpa
尺 寸
2U标准工业机箱，441 (宽)x430 (深)x89mm (高)
重 量
11KG（不含硬盘）
安装方法
机架安装，台式安装
2、主设备功效特征
实时监视功效
·含有模拟输出接口和VGA接口，可经过监视器或显示器实现监视功效
·8路含有单画面/四画面/九画面（4路含有单画面/四画面）等多画面监视功效
·实时显示录像码流和每小时占用空间
·通道画面提醒通道状态如录像、动态检测、视频丢失、监视锁定等
·当地可查看系统日志
压缩方法
·视频压缩方法：MPEG4/H.264
·支持4路/8路视音频信号，每路视音频信号全部由独立硬件进行，实时压缩，声音和图像保持稳定同时
存放功效
·可内置4个IDE接口，可挂接1-8块多种容量硬盘
·硬盘工作管理采取非工作盘休眠处理，降低散热和功耗，延长硬盘寿命
·硬盘上文件能够选择覆盖式循环统计和非循环统计
·存放数据采取专用格式，无法篡改数据，确保数据安全
备份功效
·经过USB接口存放、IDE接口（HD1产品该功效为扩展）设备进行备份
·用户端电脑能够经过网络下载硬盘上文件进行备份
·可设置只读硬盘进行硬盘上录像文件保留
录放像功效
·多工操作，在每路实现独立全实时录像同时可实现单路回放检索及倒放（HD1产品该功效为扩展）、网络监视、录像查询下载
·多个录像模式：手动录像、定时录像、报警联动录像、动态检测录像，其中动态检测、外部报警更有预录功效
·网络能够回放硬盘录像机上统计文件
·实现快速检索录像文件及录像类型分类检索
·多个回放模式：慢放、快放、正常模式等，逐帧播放功效可扩展
·回放录像时能够显示事件发生正确时间
报警联动功效
·含有8路外部电压量报警输入,并含有视频丢失报警、动态
检测报警、报警设备能够是烟感探测器、温感探测器、红外探测器等
·含有多路继电器开关量报警输出，便捷地实现报警联动及现场灯光控制
·报警输入及报警输出接口皆含有保护电路，确保主设备不受损坏
云台控制功效
·支持经过RS485通讯云台解码器
·可扩展多个解码协议，便于实现云台和球机控制功效
通讯接口
·含有25芯接口，实现报警输入和云镜控制
·含有RS232接口，可扩展键盘连接实现主控，和和电脑串口连
接进行系统维护和升级和矩阵控制等
·含有一个标准以太网接口，实现网络远程访问功效
网络操作功效
·可经过网络进行远程实时监视
·云镜控制
·录像查询及实时回放(回放质量和网络情况相关)
·系统设置参数修改和系统软件升级
·远程报警处理和系统日志查看等功效
·采取嵌入式TCP/IP协议及嵌入式操作系统，能够直接经过Windows
自带IE浏览器访问
·管理模式：采取 多级用户管理，密码方法确保正当用户方可登录
摄像设备
（1）摄像机
型号：
CCD
1/3”行间转移超级动态CCD
扫描范围
4.9（H）X 3.7（V）mm(相当于1/3”扫描范围)
扫描方法
2：1隔行
扫描图
625行/50场/25帧 水平：15.625kHz 垂直: 50Hz
水平清楚度
480电视线
信噪比
50dB(AGC OFF, weight ON)
最低照度
3lx (0.3fc) F1.4 2lx (0.2fc)F1.2 0.9lx (0.09fc)F0.75
同时

内同时/电源同时/VD2/VBS，VS同时
电源同时360度垂直相位可调
水平相位可调
SC相位可调
视频输出
1.0V[p-p]PAL复合75Ω BNC端子
增益控制
AGC ON （14dB）或OFF可选择
自动光线控制
ALC：1：52,000/ELC, 在超级动态或ELC时选择1:10,000
电子光线控制
等同于快门在1/50至1/1,000秒连续改变
ALC镜头驱动
视频伺服/DC伺服可选择
镜头卡口
C/CS型
摄像机标识
16个字符（字母、数字、符号）
光线控制
ALC（Super-D ON/OFF）/ELC
AGC
ON/OFF
白平衡
ATW(2,600k~6,000k)/AWC(2,300k~10,000K)
背景光赔偿
BLC遮盖分区6X8
（BLC和超级动态功效不能同时使用）
工作温度
-10℃~+50℃
工作湿度
小于90%
电源
220~240伏交流电源
功耗
5.3W
尺寸
67x65x123mm（宽X高X深）
重量
410克（不包含电源线）
（2）低照度摄像机
型号：
图像感应器
1/3”exview HAD CCD
制式
PAL or NTSC standard
像素
PAL:742(H)×582(V)
扫描方法
PAL: 625Lines,NTSC: 525lines, 2:1 interlace
同时方法
Internal/Line lock sync; Gen-lock option
线素
480TVLines,
最低照度
0.0001Lux at F1.2   0Lux under infra-red illumination
感应红外波长
From 780nm to 1100nm
增益
AGC, Super AGC 36dB;Maximum AGC 30dB; MGC
信噪比
Better than 48dB
自动曝光系统
1. 4modes selectable by dip switches, 1/50~1/100,000sec
白平衡
1.ATW: 2500°K to 9500°K 2. AWB: Conventional WB  3.Preset: Indoor mode 3200°K, Fluorescent 2 mode 4200°K/4700°K, Outdoor mode 6300°K, 4.MWB: Push to lock mode, R gain ,B gain adjustable
背光赔偿
Auto detect histogram plus 225 area central window weight BLC
灰度系统
On=0.45/ off=1
视频输出
1.0Vp-p at 75Ω/Y/C: y=1.0Vp-p at 75Ω load c=0.286Vp-p at 75Ω(DC12V )
接口
C&CS mount
自动光圈镜头
Accepts Video or DC drive iris lens
工作温度
-10°C to50°C
电源
DC12V, Ac24V&DC12V, AC85V~265V
功率
4.5W
（3）彩色半球摄像机
型号：
1/3 彩色半球DSP摄像机
330线,
3mm 镜头 (镜头可选 3.0 or 6.0mm)
自动白平衡
电子快门
背光赔偿
（4）彩色一体化摄像机
型号：
扫描系统
PAL标准：625行，每秒25帧
摄像元件
Interline Transfer Super HAD CCD
图像大小
1/4英寸（约：3.6*2.7毫米）
像素
全部像素：795(H)*596(V);有效像素：752(H)*582(V)
图像结构
无几何扭曲、失真现像
同时系统
内部或电源 同时
交叉（交错）扫描
2：1交叉
分辩率
水平：480线， 垂直：350线
视频输出幅度
VBS1.0Vp-p,(75欧姆，复合视频信号)
信噪比（S/N）
大于48分贝
最低照度
0.02Lux(感光度增至128倍)
ν校正（加玛）
0.45
镜头
22倍光学变焦（Zoom），10倍电子变焦
（焦距=3.6～79.2毫米）
F值（广角镜：1.6，远摄镜：3.8）
环境条件
操作温度：14～122℉（-10～+50℃ ）
湿度：90%RH以内
电源指示灯
发光二极管（后面）
电源
12伏
耗电量
最高6瓦特
尺寸（直径*深度）
60.5*59.5*104.5毫米
重量
约350克
报警设备
（1）被动式红外报警器
型号：
三鉴探测器（红外、微波、人工智能）
测试范围：18*18米
（2）主动式红外报警器
型号：
光电双射束对射红外探头 （室内180米，室外60米）
