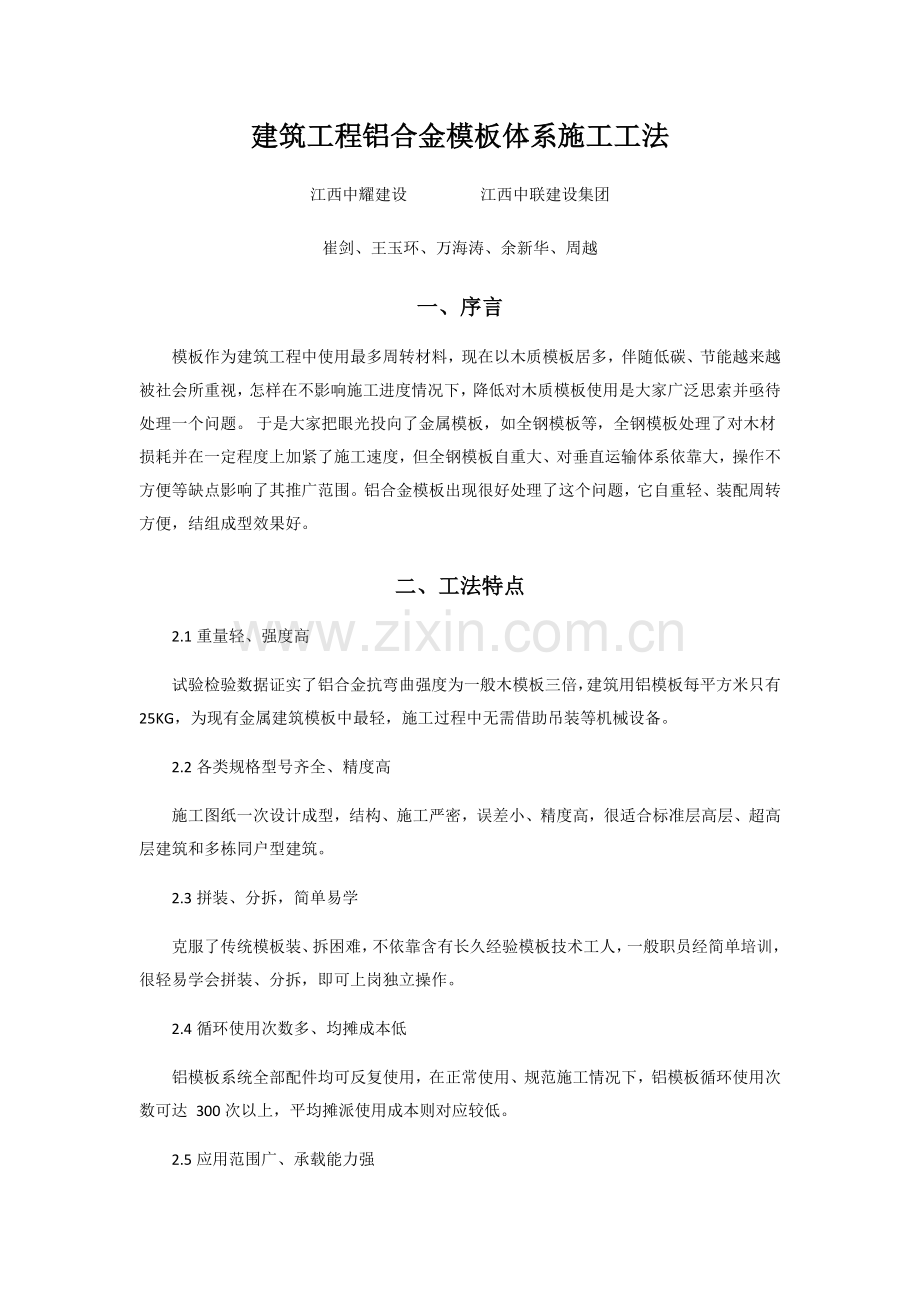

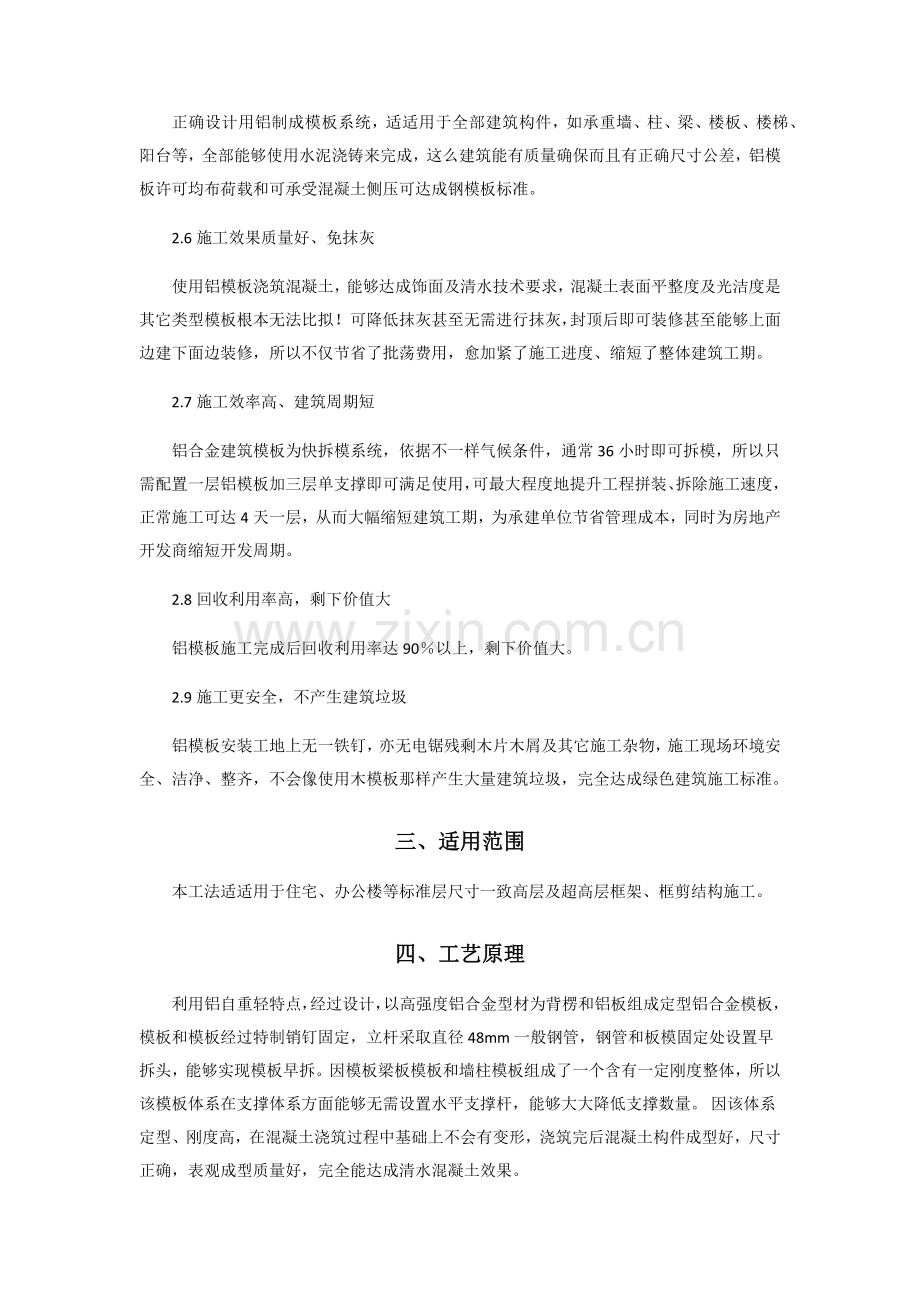

建筑工程铝合金模板体系施工工法江西中耀建设 江西中联建设集团崔剑、王玉环、万海涛、余新华、周越一、序言模板作为建筑工程中使用最多周转材料，现在以木质模板居多，伴随低碳、节能越来越被社会所重视，怎样在不影响施工进度情况下，降低对木质模板使用是大家广泛思索并亟待处理一个问题。于是大家把眼光投向了金属模板，如全钢模板等，全钢模板处理了对木材损耗并在一定程度上加紧了施工速度，但全钢模板自重大、对垂直运输体系依靠大，操作不方便等缺点影响了其推广范围。铝合金模板出现很好处理了这个问题，它自重轻、装配周转方便，结组成型效果好。二、工法特点2.1重量轻、强度高试验检验数据证实了铝合金抗弯曲强度为一般木模板三倍，建筑用铝模板每平方米只有25KG，为现有金属建筑模板中最轻，施工过程中无需借助吊装等机械设备。2.2各类规格型号齐全、精度高施工图纸一次设计成型，结构、施工严密，误差小、精度高，很适合标准层高层、超高层建筑和多栋同户型建筑。2.3拼装、分拆，简单易学克服了传统模板装、拆困难，不依靠含有长久经验模板技术工人，一般职员经简单培训，很轻易学会拼装、分拆，即可上岗独立操作。2.4循环使用次数多、均摊成本低铝模板系统全部配件均可反复使用，在正常使用、规范施工情况下，铝模板循环使用次数可达 300次以上，平均摊派使用成本则对应较低。2.5应用范围广、承载能力强正确设计用铝制成模板系统，适适用于全部建筑构件，如承重墙、柱、梁、楼板、楼梯、阳台等，全部能够使用水泥浇铸来完成，这么建筑能有质量确保而且有正确尺寸公差，铝模板许可均布荷载和可承受混凝土侧压可达成钢模板标准。2.6施工效果质量好、免抹灰使用铝模板浇筑混凝土，能够达成饰面及清水技术要求，混凝土表面平整度及光洁度是其它类型模板根本无法比拟！可降低抹灰甚至无需进行抹灰，封顶后即可装修甚至能够上面边建下面边装修，所以不仅节省了批荡费用，愈加紧了施工进度、缩短了整体建筑工期。2.7施工效率高、建筑周期短铝合金建筑模板为快拆模系统，依据不一样气候条件，通常36小时即可拆模，所以只需配置一层铝模板加三层单支撑即可满足使用，可最大程度地提升工程拼装、拆除施工速度，正常施工可达4天一层，从而大幅缩短建筑工期，为承建单位节省管理成本，同时为房地产开发商缩短开发周期。 2.8回收利用率高，剩下价值大铝模板施工完成后回收利用率达90以上，剩下价值大。 2.9施工更安全，不产生建筑垃圾铝模板安装工地上无一铁钉，亦无电锯残剩木片木屑及其它施工杂物，施工现场环境安全、洁净、整齐，不会像使用木模板那样产生大量建筑垃圾，完全达成绿色建筑施工标准。三、适用范围本工法适适用于住宅、办公楼等标准层尺寸一致高层及超高层框架、框剪结构施工。四、工艺原理利用铝自重轻特点，经过设计，以高强度铝合金型材为背楞和铝板组成定型铝合金模板，模板和模板经过特制销钉固定，立杆采取直径48mm一般钢管，钢管和板模固定处设置早拆头，能够实现模板早拆。因模板梁板模板和墙柱模板组成了一个含有一定刚度整体，所以该模板体系在支撑体系方面能够无需设置水平支撑杆，能够大大降低支撑数量。因该体系定型、刚度高，在混凝土浇筑过程中基础上不会有变形，浇筑完后混凝土构件成型好，尺寸正确，表观成型质量好，完全能达成清水混凝土效果。五、施工步骤及操作关键点5.1铝模应用步骤（图1）图1铝合金模板应用步骤图（1）、依据图纸深化设计，完成梁柱板等节点配模图纸设计。梁节点等部位铝模陪模设计剪力墙及楼梯模板设计，铝模配模设计图（2） 、工厂拼装，依据深化设计图纸完成预拼装经过软件模拟拼装铝模拼装完成，项目部及企业参与完成验收（3） 、模板现场投入使用 5.1.2向铝模厂提供图纸及方案包含：建筑图、结构图、装修图、水电图、外架方案、放线孔位、布料机位等；图纸应由项目部下发，有相关签发统计； 5.1.3深化图完成后，铝模厂将图纸发项目部、设计部、工程部、墙板厂、总包等单位，项目部负责组织各单位参与联合会审确定； 5.1.4铝模加工试拼装完成后项目部、总包、监理应对铝模节点、加固体系、尺寸偏差、窗边（梁、墙）部位压槽等进行验收确定，对存在问题要经过邮件形式提出，并发相关人员； 5.1.5模板编号由总包完成，铝模厂要建立自己编号图及编号； 5.1.6模板移交必需办理三方验收单，模板移交资料：配模图、模板编号图、模板背楞加固图、模板清单、三方验收单、模板施工技术交底等；5.2施工步骤方案铝合金模板系统施工方案是针对新力琥珀园2#、3#、4#、5#、6#、7#、8#楼标准层工程商住楼建筑设计，本铝合金模板是以4-6天施工为一个步骤，在4-6天施工步骤是需要严格控制时间。施工方案是考虑到铝合金模板系统安装和钢筋工、水电工、混凝土工及施工安全等问题。5.3具体结构5.3.1墙铝合金模板内外用背楞穿墙螺杆固定墙模板背楞，第一道至第五道背楞型材为60*40*3.0mm扁通，位置分别在距板底0.25m、0.80m、1.40m、2.00m，并加穿螺杆对拉，穿墙螺杆间距不得大于0.80m。5.3.2墙铝合金模板斜支撑钢管 斜支撑钢管在墙模上水平，垂直方向部署见附图。斜支撑钢管和墙模水平背楞及所遇支模架立杆及水平连系杆扣牢，斜支撑下端套入底板上固定点（埋入M16螺丝）；斜支撑倾角为30度。5.3.3顶铝合金模板支撑钢管梁支撑钢管示意图。图：楼面顶铝合金模板上设支撑钢管固定支撑钢撑和底板成90度角，间距板底1.2m。5.4铝模板设计配板方案5.4.1依据中国外劳动工人操作能力，单件铝模板在中国使用不得超出30kg。5.4.2依据新力琥珀园2#、3#、4#、5#、6#、7#、8#标准层结构图，根据通常铝模板模数，在结构图上设计配置出适宜铝模板。5.4.3墙身模板，最大宽度为400mm，最大高度为2700mm。5.4.4楼顶板模板，最大宽度为400mm，最大长度为1200mm。5.4.5梁板模板，依据梁宽度和高度来确定它宽度，梁底板长度通常按1200mm 、梁侧板长度按1200mm标准进行部署，其它为嵌补板部署。5.5铝模板安装5.5.1模板安装拆除程序（1）剪力墙模板安装程序（2）剪力墙支模模板拆除程序（3）柱子模板安装程序（4）柱子模板拆除程序（5）水平模板安装程序5.5.2安装墙柱模板方法（1） 初始安装模板时，定位砖用钉子固定在混凝土面上直到外角模内侧，以确保模板安装对准放样线。（2） 所以模板全部是从角部开始安装，这么可使模板保持侧向稳定。角部一块模板就能够给很长墙模提供足够侧向支撑。（3） 安装模板之前，需确保所以模板接触面及边缘部已进行清理和涂油。（4） 当角部稳定和内角模按放样线定位后继续安装整面墙模。为了拆除方便，墙模和内角模连接时销子头部应尽可能在内角模内部。（5） 封闭模板之前，须在墙模连接件上预先外套PVC管，同时要确保套管和墙两边模板面接触位置要正确，方便浇筑后能收回对拉螺丝。（6） 当外墙出现偏差时，必需立即调整至正确位置，这只需将外墙模在一个平面内轻微倾斜，假如有两个方向发生垂直偏差，则要调整两层以上，一层调整一个方向。不要尝试经过单边提升来调整模板对齐，假如存在较大偏差，需要凿打部分砼以达成业关键求。（7） 一次提升中，在垂直方向上最大 8 mm已足够。5.5.3墙柱模板控制/纠正偏差附图1柱位找平,:模板安装位置混凝土面平整,洁净.无凹凸不平,无建筑垃圾.确保模板安装位混凝土面到1米标高尺寸(10001005) . 易出问题处于阴角处 （1） 经过研究偏差及测量平模外围模板水平度，能够确定哪些位置是否需要进行修正工作。（2） 假如平模外围护板需要调整标高，能够逆时针拧松紧固螺栓，调整其至所需位置后再拧紧螺栓。(3) 安装好垂直模版以后，立即检验阳模垂直度，这将决定是否需要深入采取方法控制偏差。(4） 除了平模外围护板标高外，可用螺旋千斤顶和铁链来拉动模板以达成正确位置。如需在墙厚方向调整模板，则可用可调支撑来进行。5.5.4安装梁及顶板模板梁底板安装 梁侧板安装 楼面阴角模板安装(1）在柱子侧面弹出轴线和水平标高线，两通排柱子上架设水平、垂直面通线。(2）从柱子侧面起按1.3米间隔架设支撑点（在梁晚拆头下安装），支撑用单支顶依据承关键求选择适宜类型。(3）安装梁底模板，并经过基准线作好直线、水平标高调整。(4）安装两侧模板，侧模板和底模板用连接角模及锁销锁紧连接。当梁侧高度大于600时，须加装穿墙螺钉组件来加固。(5）安装后模板锁紧效果、水平标高、直线度作最终调整、检验；并做好模板固定，后交由发包方模板安装质量验收。(6）梁体模板安装后立即作楼面模板安装，在对面梁放好水平标高通线。(7）从梁侧面起每按1.3米间隔架设支撑梁（早拆系统），支撑用单支顶依据承关键求选择适宜类型。(8）按次序先从一端起铺设楼面模板，最终安装嵌补模板，并经过水平标高线进行水平调整后涂上脱模剂。(9）安装后模板锁紧效果、水平标高作最终调整、检验，后交由发包方模板安装质量验收。5.6模板浇混凝土前检验项目（1）全部模板应清洁且涂有合格脱模剂（2）确保墙模板按放样安装（3）检验全部窗口及露台尺寸是以正确无扭曲变形（4）检验全部平水(顶模和梁底模)是否水平（5）保正板底和梁底板支撑杆是垂直及支撑杆没有垂直方向上松动（6）检验墙模和柱模背楞及斜支撑是否正确（7）检验对拉螺丝、销子、锲片保持牢靠（8）把剩下材料及其它物件清理出施工层5.7浇混凝土期间铝模板工人需要注意以下事项：5.6.1注混凝土期间最少要有两名操作工人随时待命。5.6.2在注混凝土墙两旁检验销子、锲片及对拉螺丝连接情况。5.6.3因为浇混凝土期间振动引发销子、锲片脱落需要立即将销子、锲片补上。5.6.4窗口及基仔开口位置混凝土有没有溢出。5.6.5浇混凝土期间如有水泥桨溢出应立即用水管冲洗。5.6.6吊板位置浇混凝如有混凝土粘着需要立即用铲除。5.8浇筑混凝土期间维护5.8.1、 混凝土浇筑期间维护（1） 混凝土浇筑期间最少要有两名操作工随时待命于正在浇筑墙两边检验销钉、销片及对拉螺丝连接检验。（2） 销子、楔子或对拉螺丝滑落会造成模板移位和模板损坏，受到这些影响区域需要在拆除模板后修补。5.8.2浇筑期间注意事项：（1） 因为振动引发销子/楔子脱落。（2） 因为振动引发横梁/平模支撑头相邻区域下降滑移。确保特殊区域全部支撑完好，尤其是墙模、柱模、梁模及其支撑不能移位。（3） 窗口开口处等位置混凝土有没有溢出。（4） 待命操作工必需要有以下工具（在手边）：销子和楔子、可调整支撑、水泥钉、木工锯和小锤、部分做附支撑垫块短木条，（假如需要）。5.9混凝土浇筑后具体事项GB50204 混凝土结构工程施工质量验收规范底模拆除时混凝土强度要求；构件类型构件跨度（m）达成设计混凝土立方体抗压强度标准值百分率（%）板 2 50 2， 8 75 8 100梁、拱、壳 8 75 8 100悬臂构件 100注：为确保混凝土质量，混凝浇筑施工时需增加三组同条养护立方体试块，拆除底模前需优异行此试块试压检测，或现场进行回弹仪检测，强度满足上表要求后报监理工程师同意方可进行拆除。六、材料和设备锤子；撬杆；木工角尺；5m卷尺、塞尺、水平尺、电钻等。七、劳动力计划7.1劳动力是施工过程中实际操作人员，是施工质量、进度、安全、文明施工最直接确保者。我们选择劳动力标准为：含有良好质量、安全意识；含有较高技术等级；含有相类似工程施工经验人员。7.2进场后，项目部将依据施工图具体分析施工过程中用人高峰和具体劳动力需求计划，拟订日程表，劳动力进场应对应比计划提前，预留进场培训，技术交底时间。本工程在整个施工过程中，高峰期总人员数每栋各单元将达成20人左右，详见劳动力投入计划表。劳动力计划以下计划表序号工 种人数（人）备注1铝模板安装管理人员1一个单元配置，管理和技术人员各单元通用。2铝模板技术人员23铝模板安装队长24铝模板安装组长45铝模板安装组员15七、质量要求7.1在建筑物每层楼面，依据该层水平标高，用水准仪对铝模板安装位置进行抄平，并做好抄平统计。对照混凝土结构工程施工质量验收规范GB 50204，对铝模板安装位置混凝土超高部分应予剔凿处理，对低凹部分应用水泥砂浆补平，确保铝模板安装底面在同一水平面。7.2 引测建筑轴线，依据轴线，引测铝合金模板安装位置基准边线、门窗洞口线、角模位置线。依据放置模板矩形边线，测量对角线，检验矩形直角度。7.3 墙模安装后，依据墙模形成矩形模板边线，测量对角线，检验墙模直角度和垂直度。在确定墙模尺寸正确、边线互成直角前提下，才能继续安装楼面和梁模板。7.4 确保铝模板安装底面平整、直角正确是预防模板接缝不严、产生缝隙关键手段，施工人员应把它作为关键，严格控制。 7.5外墙体垂直度控制：为了正确、方便调整墙体垂直度，在墙体模板一侧安装斜支撑，在一侧安装2支以上斜支撑，斜支撑间距小于mm，墙柱根部加装压角木条.预防调整柱位移动,而且可预防柱根部漏浆.图a，楼面板浇注时必需预留斜支撑安装孔。图a 墙体垂直度控制7.6 在铝模板安装底部，假如局部位置产生缝隙，可用水泥砂浆堵缝。在墙柱面、梁板面铝模板接缝处假如有局部缝隙，可采取密封条或5厚泡沫塑料夹在接缝处进行堵缝。7.7 铝合金模板安裝前，由工长依据施工方案对操作班组长进行具体技术交底，并落实责任。7.8 认真实施自检、互检、交接检“三检”制度，认真实施企业质量管理条例，对质量优劣进行奖罚。7.9 铝合金模板安裝过程中，杂物必需清理洁净，避免产生质量事故。7.10 铝合金模板制作须严格要求，应经质量部门验收合格后方可投入使用；铝合金模板安裝完后优异行自检，其许可偏差必需符合要求，凡不符合要求应返工调整，合格后方可报验。7.11 铝合金模板验收依据混凝土结构工程施工质量验收规范GB 50204，关键是控制标高、垂直度、平整度、接缝和相邻两板表面高低差等。模板验收应由建设单位、监理单位、总包单位和模板企业共同参与，验收合格后各方共同签字确定。八、安全方法8.1在上墙身钢筋要分散存放，不能将大量钢筋堆放在同一楼面上。8.2拆外墙身铝合金模板时，注意施工位置下层没有些人员在外墙施工，工作平台上有没有杂物，预防杂物从高空掉下。铝模板施工人员在外墙工作时候必需要配戴安全带。拆外墙模板配件时，注意配件存放细小配件应存放在胶桶内，手上工具需有尾绳预防工具从高空掉下。拆外墙模板时要注意拆一件安装一件。拆内墙模板时要注意将拆板施工层封闭，非模板工作人员不能进入。8.3当墙身模板从下层传送上施工层时，地台楼面传料孔在不用时必需盖上，预防工人从传料孔坠下。模板必需整齐堆放留有通道，模板不能堆放过高应在1米以下。在内墙模板和内墙模板没有梁底板连接时应用撑杆固定墙身模板预防模板倒下。在出现强风讯号下应平估有没有足够时间完成整层铝模系统。8.4在未有施工单位通知不能将楼面板及梁底板拆除。拆楼面板、梁底板时要注意将拆板施工层封闭非模板工作人员不能内进。预防模板坠下时伤及它人。拆模板时工作平台需要平放地面上。8.5铝模板施工员必需验收全部铝模板楼面支撑顶是否足够。在上上楼面钢筋时必需通知铝模板施工员及须得到铝模板施工员过许可才能上楼面钢筋。8.6混凝土浇筑应对称平行浇筑；要安排专员小组负责观察模板系统情况，发觉有异常响声，变形，晃动，失稳等非正常现象，立即停止作业，撤离人员并汇报。九、效益分析9.1模板周转及再利用铝合金模板施工体系因其强度高，材料变形小，周转使用能力（理论周转次数300次）显著高于钢模，木模，组合大模等，在层数高超高层方面尤有优势。铝合金模板以标准板为主，只要修改构件交接处非标准板，能够实现多个工程能够再利用效益。9.2操作工效得到提升铝合金模板和其它模板相比，含有方便、快捷等很多优点，能够让工人快速地校正和固定模板，大大降低劳动量，劳动强度减弱。9.3材料及人工费用节省经济效益比较表 以新力琥珀园工程为例：住宅楼作为依据，建筑层数32层，每层建筑面积500，框剪结构。采取传统木模板和铝合金模板进行对比情况表（单位：元）周转次数单价/单层展开系数模板使用套数每平方单价木模板8次/套41元/3.0500=15004套铝模板300次/套700元/3.0500=15001套 木模板每个月施工5层，铝模板每个月施工10层，大大提升了工期。综上分析可看出：采取木模按建筑面积单价为：15.38元/；采取铝模按建筑面积单价为：2.05元/。采取铝模可为施工企业相对节省成本。避免了砼材料浪费、后期剔凿、收口处理、施工垃圾清理等费用。同时大大节省管理成本。9.4其它综合效益从住户使用面积分析，房间净长宽能够增加35cm使用面。从设计安全方面分析，清水墙省去抹灰，楼体自重减轻，地震作用力对应减弱，结构抗震偏于安全。从社会信誉分析，使用该模板体系，大大地提升了企业整体竞争力，很多单位竞相来工地参观。十、应用实例10.1应用实例一：新力象湖湾工程该工程在南昌县象湖新城抚生西路和象湖路交汇处，总建筑面积286808.70平方米，由2栋26层，3栋30层，9栋33层，1栋24层住宅楼，1栋3层幼稚园，7 栋2层商业楼组成，剪力墙结构，地下设有一层大型地下车库。该工程于6月开工，至12月，完成10栋住宅楼主体封顶，其中4栋楼采取建筑工程装配式铝合金模板体系施工工法。工艺均取得组装简便、耗材少、多周转，缩短工期，并节省成本等方面取得显著效果。10.2应用实例二：新力琥珀园工程该工程在南昌市阁皂山大道和龙兴大道交接东南角。总建筑面积670725.41平方米，由12栋多层及8栋高层住宅楼组成，地下设有一层大型地下车库。该工程于6余开工，至12月，其中8栋高层采取建筑工程装配式铝合金模板体系施工工法。工艺组装简便、耗材少、多周转，缩短工期，并节省成本等方面取得显著效。10.3应用实例三：江西中联建设集团总部大楼工程该工程在南昌市南昌县千亿产业园。总建筑面积约2平方米，地下一层地下车库，地上16层。该工程于1月开工，至10月完工，采取建筑工程装配式铝合金模板体系施工工法。工艺组装简便、耗材少、多周转，缩短工期，并节省成本等方面取得显著效。
