给排水电气消防设计项目说明范例.doc

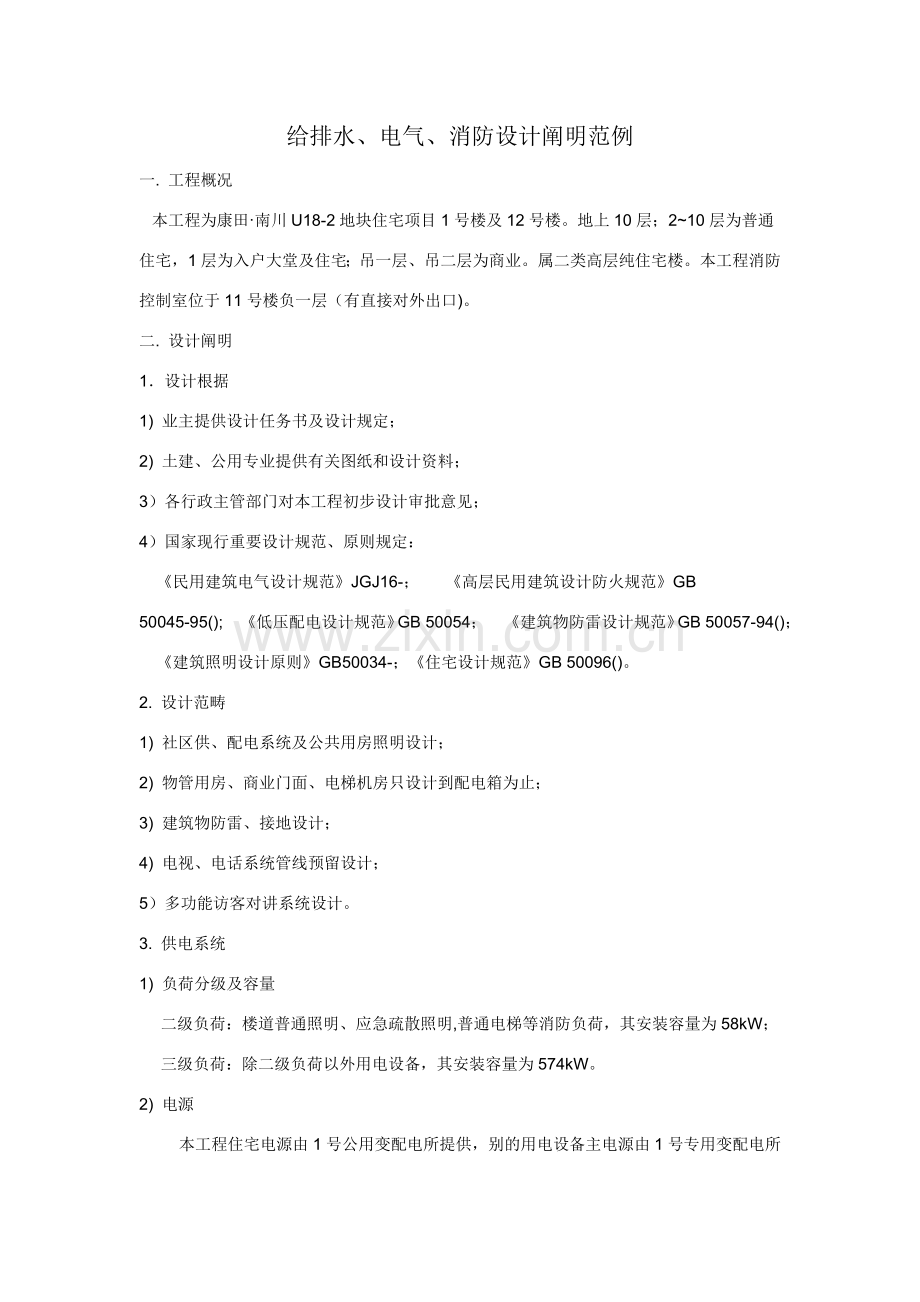

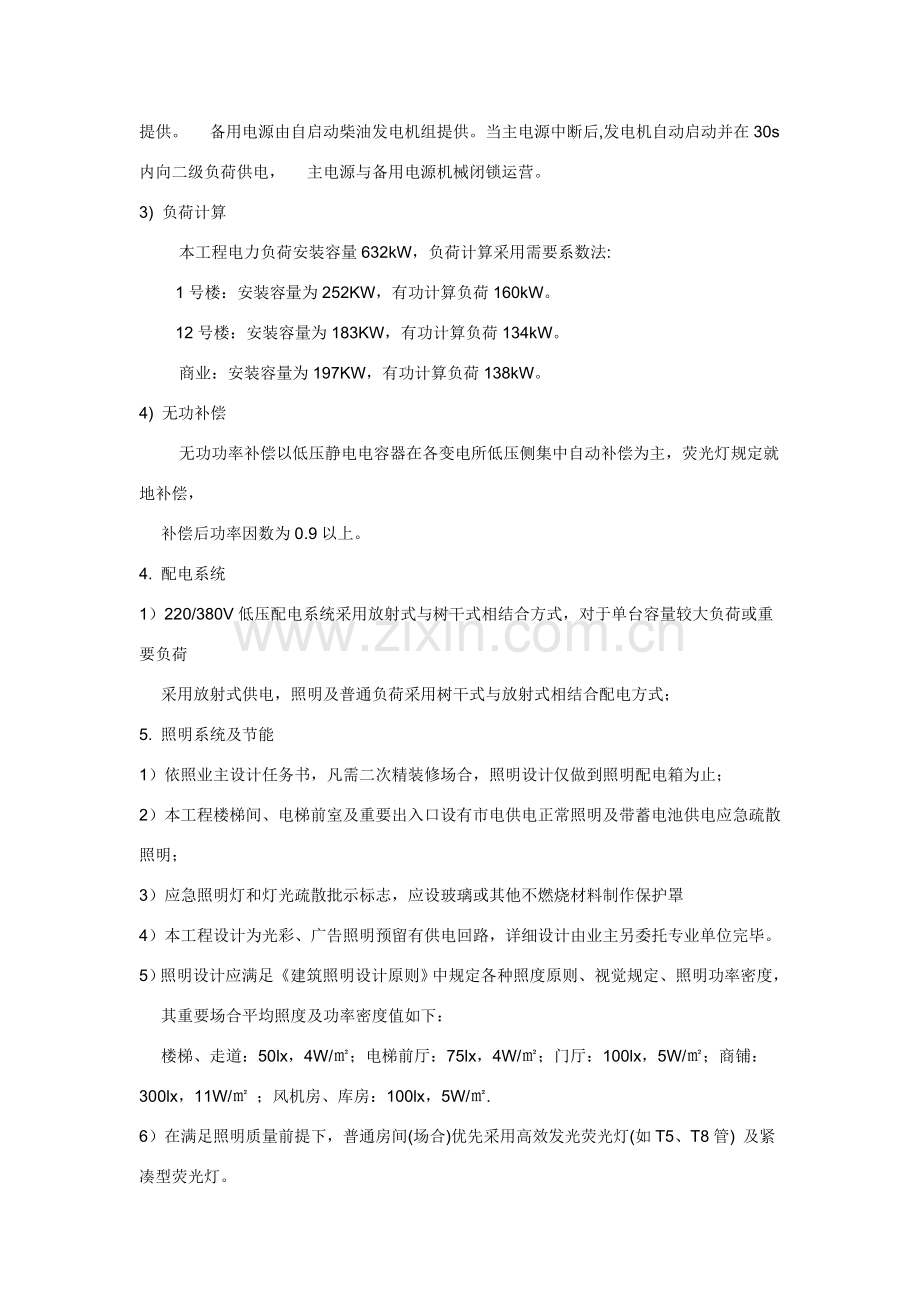

给排水、电气、消防设计阐明范例一. 工程概况 本工程为康田南川U18-2地块住宅项目1号楼及12号楼。地上10层；210层为普通住宅，1层为入户大堂及住宅；吊一层、吊二层为商业。属二类高层纯住宅楼。本工程消防控制室位于11号楼负一层（有直接对外出口)。二. 设计阐明1设计根据1) 业主提供设计任务书及设计规定；2) 土建、公用专业提供有关图纸和设计资料；3）各行政主管部门对本工程初步设计审批意见；4）国家现行重要设计规范、原则规定： 民用建筑电气设计规范JGJ16-； 高层民用建筑设计防火规范GB 50045-95(); 低压配电设计规范GB 50054； 建筑物防雷设计规范GB 50057-94()； 建筑照明设计原则GB50034-；住宅设计规范GB 50096()。2. 设计范畴1) 社区供、配电系统及公共用房照明设计；2) 物管用房、商业门面、电梯机房只设计到配电箱为止；3) 建筑物防雷、接地设计；4) 电视、电话系统管线预留设计；5）多功能访客对讲系统设计。3. 供电系统1) 负荷分级及容量 二级负荷：楼道普通照明、应急疏散照明,普通电梯等消防负荷，其安装容量为58kW； 三级负荷：除二级负荷以外用电设备，其安装容量为574kW。2) 电源 本工程住宅电源由1号公用变配电所提供，别的用电设备主电源由1号专用变配电所提供。 备用电源由自启动柴油发电机组提供。当主电源中断后,发电机自动启动并在30s内向二级负荷供电， 主电源与备用电源机械闭锁运营。3) 负荷计算 本工程电力负荷安装容量632kW，负荷计算采用需要系数法: 1号楼：安装容量为252KW，有功计算负荷160kW。 12号楼：安装容量为183KW，有功计算负荷134kW。 商业：安装容量为197KW，有功计算负荷138kW。4) 无功补偿 无功功率补偿以低压静电电容器在各变电所低压侧集中自动补偿为主，荧光灯规定就地补偿， 补偿后功率因数为0.9以上。4. 配电系统1）220/380V低压配电系统采用放射式与树干式相结合方式，对于单台容量较大负荷或重要负荷 采用放射式供电，照明及普通负荷采用树干式与放射式相结合配电方式；5. 照明系统及节能1）依照业主设计任务书，凡需二次精装修场合，照明设计仅做到照明配电箱为止；2）本工程楼梯间、电梯前室及重要出入口设有市电供电正常照明及带蓄电池供电应急疏散照明；3）应急照明灯和灯光疏散批示标志，应设玻璃或其他不燃烧材料制作保护罩4）本工程设计为光彩、广告照明预留有供电回路，详细设计由业主另委托专业单位完毕。5）照明设计应满足建筑照明设计原则中规定各种照度原则、视觉规定、照明功率密度， 其重要场合平均照度及功率密度值如下： 楼梯、走道：50lx，4W/；电梯前厅：75lx，4W/；门厅：100lx，5W/；商铺：300lx，11W/ ；风机房、库房：100lx，5W/.6）在满足照明质量前提下，普通房间(场合)优先采用高效发光荧光灯(如T5、T8管) 及紧凑型荧光灯。7）使用低能耗及性能优光源用电附件；公共建筑场合内荧光灯选用带有无功补偿灯具，紧凑型荧光灯优先选用电子镇流器。8）依照照明使用特点，采用分区控制灯光或恰当增长照明开关点；公共场合及室外照明采用程序控制或光电、声控开关；走道、楼梯等人员短暂停留公共场合采用节能自熄开关。6. 防雷 本工程依照初设防雷办审查意见，按三类防雷级别进行设计，别的阐明详防雷、接地平面图。7. 接地及安全办法1) 本建筑采用综合接地系统，接地系统工频电阻R1,接地极运用构造基本钢筋,实测不满足规定期,增设人工接地极；2) 本工程低压配电系统接地型式采用TN-S（TN-C-S）系统，电源进户PE（PEN）线在进户配电箱处做重复接地；3) 住宅卫生间应作局部等电位联结以保证人身安全,详细做法详02D501-2原则图集;4）凡正常不带电电气设备金属外壳、穿线钢管、金属电缆桥架及电缆外皮、支架等均应可靠接地；5）电气竖井及电梯井道内各敷设一条80X6或40X4镀锌扁钢专用接地干线,专用接地干线每二层与筒体水平主钢筋焊连一次。金属桥架内通长敷设一条25X4镀锌扁钢作为桥架接地。金属桥架及线路保护管兼作辅助PE线，各段PE线之间可靠连接；6) 在电源总配电箱、屋顶设备配电箱内装设第一级电涌保护器（SPD）作设备过电压保护。7）在建筑低压进线处设立漏电保护电器，以防电气故障引起火灾。8有线电视系统和电话系统 仅预留安装管路，详细由专业单位设计实行。9. 多功能访客对讲系统1）本工程采用总线制多功能访客对讲系统，将住户各种报警系统纳入其中；2）本工程每户住宅内均设红外探测、紧急报警按钮及燃气泄漏报警等安全防范设施，所有报警信号均引入对讲分机。详细由专业单位设计实行。三. 施工阐明1. 总则1）本工程应严格按照国家既有施工验收规范中各有关规定进行施工；2）工程所选用电气设备、重要材料及配件，必要具备法定电气产品检测并获得合格检测报告，所选用电气设备、重要材料及配件，必要具备生产厂家产品出厂合格证；3）在不变化系统接线和满足有关规范规定前提下，线路走向可依照详细状况和施工习惯酌情调节，若需修改设计时，必要按照国家规定设计变更制度及程序办理，应有设计单位更改告知或核定签证；4）施工过程中，应与土建及有关专业工种密切配合，共同做好土建预留洞及线管预埋工作。2. 设备安装1）落地安装控制柜(箱)采用10#槽钢垫高安装；2）有淋浴、浴缸卫生间内开关、插座均需采用密封型，并底边距地1.5m嵌墙暗装；3) 电梯机房配电设备只安装电源箱，由电源箱至电梯控制箱及电梯控制箱至马达线路由供货 厂家自行安装。设计只预留电梯轿箱、井道照明及插座电源，检修用行灯变压器由供货 厂家自行解决，电源箱底边距地1.4m挂墙安装；3. 线路敷设及施工规定1）住宅用电线路由车库沿电气井敷设引来；2）从各栋住宅楼总开关箱至各层电表箱竖向干线采用绝缘穿刺线夹，沿电气井敷设；3）由楼层电表箱引至个住户开关箱线路采用（ZR）-BV-450/750V导线穿钢管PVC管沿墙、棚或吊顶内敷设；4）照明支线除图中已标注者外，均采用（ZR）BV-450/750-2.5型导线穿阻燃PVC管沿墙、棚内暗敷，照明支线穿管管径选取如下： 2根 P16 3-5根 P20 6-8根 P25；5）同类照明几种回路可共管敷设，但导线根数不应超过8根；当超过8根时，应分管敷设并使同一管内导线自成回路；6）强、弱电线路共井敷设时，应分设于井道两端，且用金属桥架(管)保护。7）不同用途、不同电压级别等线路不应共管敷设；8）不同用途、不同电压级别电缆及同一途径向消防设备供电两回配电电缆不适当共桥架敷设，若受条件限制需敷设在同一层桥架上时,必要加金属隔板隔开;9) 明敷消防联动线路、消防设备配电线路、应急疏散照明线路金属保护管或电缆桥架表面 应刷防火涂料；消防有关线路穿保护管暗敷时，应敷设在不燃烧构造体内，暗敷深度不不大于30mm.10) 电缆井内供电缆贯穿预留洞、管孔，在设备安装完毕后，应采用防火材料作密封解决；11) 电缆桥架、封闭式母线槽、金属线槽在穿越楼板或防火分区隔墙处，应采用防火隔板及防火堵料隔离；12) 电缆和绝缘电线穿钢管布线时，应在穿越楼板或防火分区隔墙处预埋钢套管，布线后两端管口空隙应采用防火堵料隔离；13) 应急照明配电箱和消防设备配电箱箱体应刷防火涂料；14) 为便于维修，绝缘导线应使用不同相色线： L1黄色；L2绿色；L3红色；N浅兰色；PE黄、绿相间双色；15) 电缆桥架梁下0.10m安装，当与风管、水管交叉时，管道从上至下安装顺序为：风管、电缆桥架、压力水管，各层管道之间应预留安装维护间距；16）普通线路 标注含义如下: a-c*d-f-g a-型号 c-根数或芯数 d-截面(mm) f-敷设方式及管径 g-敷设部位 敷设方式： CT-桥架 S-钢管 P-PVC塑料管 T-电线管 G-水煤气管 F-金属软管 MR-金属线槽 PR-塑料线槽 敷设部位： WC-墙暗 WE-墙明 CC-棚暗 CE-棚明 FC-地暗 BC-梁暗 BE-沿梁或跨梁 CLC-柱暗 CLE-沿柱或跨柱 SCE-吊顶内敷设 17) 未尽事宜请施工单位严格按照国家关于规范、规程规定执行。四. 国标图集 04D701-3； 99D303-2； 99(03)D501-1； 02D501-2； D101-17(合订本)； 03D501-4； 03D501-3； 消防设计阐明一、消防控制规定：1、消火栓系统消火栓泵设于车库负一层水泵房内，当消防中心收到本楼内任意一处消火栓按钮信号或当本楼发生火灾时接受到火灾报警信号，经消防中心确认后自动启动消火栓泵，如自动启动失败则手动逼迫启动。2、非消防电源本工程所有非消防低压出线回路或楼栋配电总进线断路器均带分励脱扣器，火灾时，由消防控制室确认后,按楼栋断开着火区非消防电源。3、火灾应急照明及疏散标志消防控制室确认火灾后,自动或手动接通疏散、应急照明。4、电梯控制消防控制室确认火灾后,电梯强制返究竟层并停止使用。二、施工阐明1、消防设备安装和线路敷设应按GB50116-98规定进行。消防报警总线(BJ)采用ZR-RBV-2X1.5线穿S15钢管。消防24V电源线(DY)采用ZR-RBV-2X2.5线穿S15钢管。消防电话线(DH,TX)采用ZR-RVS-2X1.5线穿S15钢管。(需要单独穿管)消防泵，正压送风机，消防电梯，排烟风机等强制手动控制线即消防联动控制线(K)采用ZR-KVV-5X1.5线穿S20钢管。消火栓直接起泵线(XS):采用ZR-KVV-4X1.5线穿S20钢管。JY8000信号线(XFX):采用ZR-KVV-2X1.5线穿S15暗敷。控制线路在电气井沿桥架敷设，其他管线沿墙棚或吊顶内暗敷。2、设备安装方式及高度手动报警按钮、消防电话分机、插口：底距地1.5m墙上安装；消火栓按钮：装于消火栓箱内； 感烟，感温探测器：吸顶安装；联动模块、总线隔离器、信号模块：电气竖井内底边距地1.5m墙上明装;风机、配电柜(箱)等设备联动模块：接近设备底距边地 1.5m墙上明装;声光报警器：底距地2.2m墙、柱上明装;3、施工时请于其他专业密切配合给排水施工图设计总阐明一、设计根据1、本工程初步设计文献及其审查批复。2、建设单位提供本工程关于资料和和有关规定。3、建筑和关于工种提供作业图和关于资料。4、现行国家关于规定及规范:建筑给水排水设计规范GB50015-高层民用建筑设计防火规范GB50045-95()自动喷水灭火系统设计规范BG50084-()建筑灭火器配备设计规范GB50140-建筑设计防火规范GB50016-二、设计范畴本设计范畴涉及本建筑给水排水、消防等管道系统及小型给水排水构筑物。三、给水系统1、水源：从社区给水管上引入两根DN150给水管为本建筑生活及消防水源。2、市政给水管压力为350米（绝对标高）。3、1、12号楼生活最高日用水量为70.2m3/d,最大时用水量为7.3m3/h。4、本工程生活给水-2层至3层由室外管网直接供水，4层以上由无负压设备变频供水。5、室内给水管分户水表前采用PSP钢塑复合管，卡环式连接；分户水表后采用PP-R管热熔连接。6、给水系统管道、管件及阀门工作压力不低于1.0MPa。7、管径不大于50mm时.采用截止阀；管径不不大于或等于50mm时采用闸阀或蝶阀。8、所有给水配件均采用节水型产品，不得使用裁减产品。四、排水系统1、排水系统采用雨污分流，废污合流制，污水经化粪池解决后排入市政污水管网，雨水直接排入市政雨水管网。2、本建筑最高日污水量为63m3/d。3、排污泵出水管采用焊接钢管焊接连接，别的排水管采用UPVC管承插粘接。4、排水立管和出户管连接应用两只45弯头，90弯须采用带检查口弯头，支管与主管连接采用顺水三通或斜三通。5、除特殊标注外，排水横管按通用坡度施工，如果按通用坡度施工有困难时，可现场恰当调节，但不得不大于最小坡度。通用及最小坡度见“排水管坡度表”。6、卫生洁具水封深度不得不大于50mm。7、DN100室内塑料排水管穿楼层、防火墙时应设阻火圈。五、消火栓系统1、本建筑为二类高层普通住宅楼，其消防水量为：室内消火栓系统：20L/s；室外消火栓系统：20L/S。火灾延续时间为2小时。自动喷淋系统：30L/s；火灾延续时间为1小时。一次火灾最大用水量为396m3/d。2、在1层设立消防水池、消防水泵房各一座。消防水池有效体积为396m3。3、消防专用水箱设于屋顶，有效体积为12m3。用于火灾初期供水.4、本工程消火栓系统不分区。5、消防管采用焊接钢管，丝接、焊接、法兰连接或沟槽式连接。6、消防管道应有0.002坡度坡向立管或泄水装置。7、室内消火栓采用SN65型，配备25米DN65麻质水带，19铝合金水枪及自救式卷盘。8、消火栓栓口距地坪为1.1米,栓口压力不不大于0.5MPa时设立减压孔板。9、消火栓系统在室外设立SQS100型水泵接合器2套。10、在室外设立SS150/65-1.6型室外消火栓2套。 11、消防管道刷樟丹两道，红色调和漆两道。在涂刷底漆前应除锈、除垢及焊渣等物，油漆厚度要均匀。12、消火栓系统管道、管件及阀门工作压力不低于1.6MPa。六、喷淋系统1、喷淋系统按中危险级设计，喷水强度8L/min.平方米，设计流量30L/S。2、喷淋系统由消防水池和屋顶消防水箱联合供水。3、喷淋系统设一组报警阀，型号为ZSFZX150，各层及各防火分区设立水流批示器和安全信号阀。4、喷头采用68C原则响应喷头，有吊顶地方采用固定装饰吊顶型喷头；不吊顶地方如果遇到梁或风管时采用普通下垂型喷头，别的采用直立型喷头，保证喷头溅水盘离顶板高度在75MM至150MM之间，安装详04S206。5、喷淋管道采用内、外热浸镀锌钢管，丝接、沟槽式连接或法兰连接。工作压力为1.6MPa。6、喷淋管道应做防腐解决，做法同消火栓系统管道。7、喷淋系统在室外设立SQS150型水泵接合器2套。七、其他灭火系统1、灭火器配备111层按A类严重危险级别配备，别的按A类中危险级别配备；车库按B类中危险级别配备。2、灭火器采用MF/ABC4型磷酸铵盐干粉灭火器。3、塔楼每个消火栓旁配备2具磷酸铵盐干粉灭火器，每具充装量4Kg,与消火栓配套安装于消火栓下。车库设立点保护距离不不不大于12m。 4、配电房设立S型SOK气溶胶自动灭火装置。设计密度140g/m3。八、施工阐明1、尺寸单位：除特殊阐明外，标高为米，别的为毫米。2、图中所标高程，除特殊阐明外，压力管以管中心计，重力管以管内底计。3、图中标注管径为公称直径，塑料管相应外径见塑料管公称直径与外径对照表。4、给排水管道穿过现浇板、基本、屋顶、剪力墙、柱子等处,均应预埋套管,有防水规定处应焊有防水翼环。套管尺寸给水管比安装管大二档，排水管比安装管大一档。5、管道安装过程中，如遇有与其他管道或梁柱相碰，可依照现场状况作恰当调节。原则是有压让无压，小管让大管。6、雨水管排至屋面时，应在排出点屋面配合土建专业做防冲刷办法。7、室内所有管道应按关于规范设立管卡、吊架、支吊架在墙体内埋设必要牢固。8、所有铁件,涉及支吊架均须做好防腐解决。9、室内所有立管要尽量靠墙靠角安装,力求美观实用。10、安装阀门,检查口,清扫口等配件要考虑使用以便。11、请按关于规范进行施工、清洗、试压及验收。12、本工程施工及验收按建筑给水排水及采暖工程施工质量验收规范GB5242-关于规定进行。13、别的未及事项均按国家最新发布关于规定执行。
