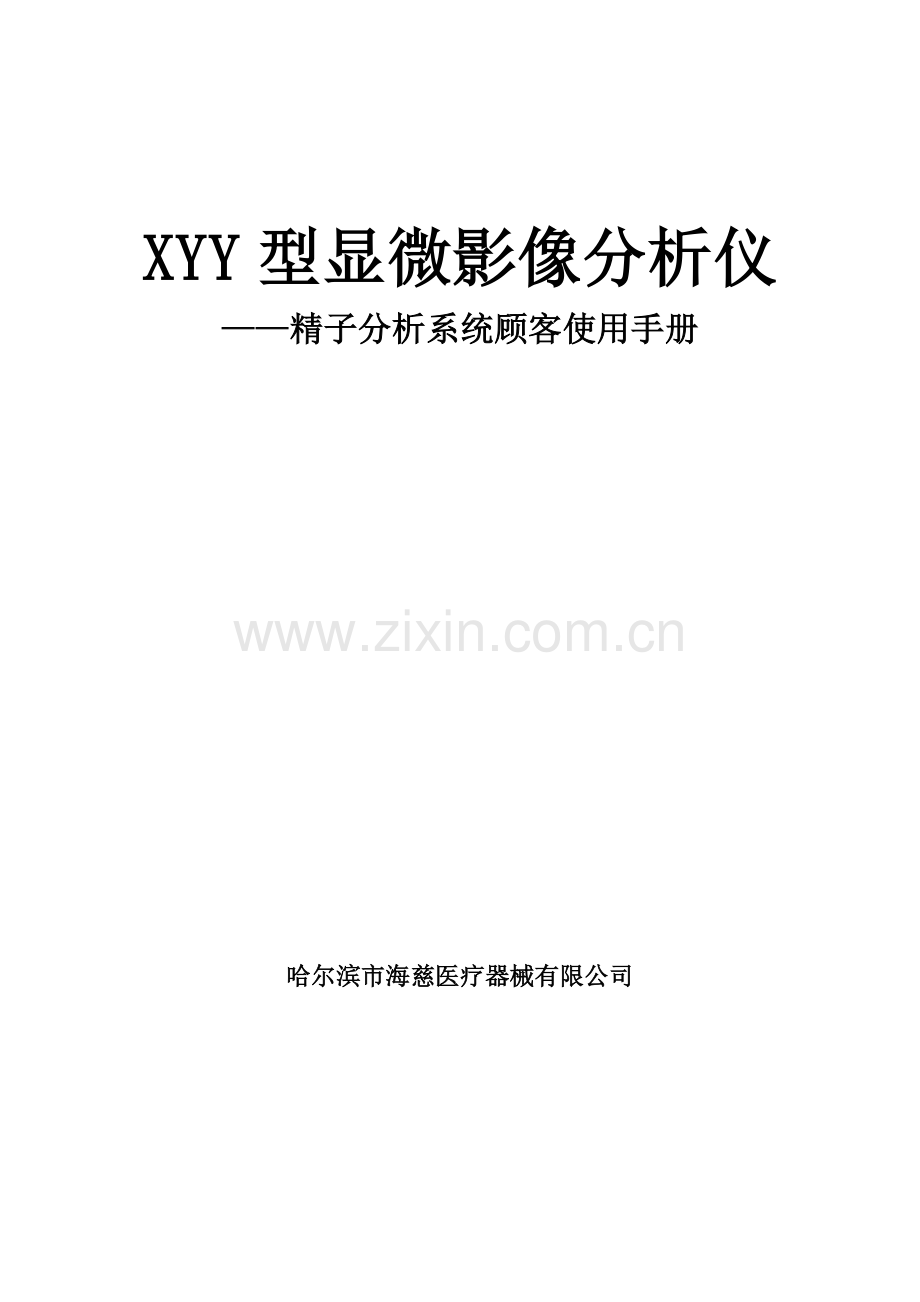

XYY型显微影像分析仪
——精子分析系统顾客使用手册

哈尔滨市海慈医疗器械有限公司

前 言
XYY型显微影像分析仪是生物显微技术与形态影像诊断技术相结合高新技术产品，它研制成功，将对人类健康作出巨大贡献。
其重要功能特点为高放大倍数、高辨别率、形态直观、视野多样、快捷以便、应用广泛。
该仪器在医疗领域可结合临床用于各种疾病诊断，可以对初期病变所出当前细胞水平上变化作出直观判断，还可用于对人体健康或营养状况普查，同步在生殖与性病检查方面，亦显示出直观、迅速特点。
该仪器亦可应用在金相分析、文物鉴定、公安侦察等领域。
打开包装箱后，在使用前请认真阅读此使用阐明书，然后再按规定用法操作。阅毕请妥善保存，以便查考。
本套设备生物显微镜、计算机、彩色显示屏、打印机等安装操作，请顾客参照其各自使用阐明书，本阐明书只提供系统连接操作某些。

本产品执行医疗器械注册产品原则： YZB/黑0013-《显微影像分析仪》
《医疗器械生产公司允许证》编号：黑食药监械生产许0147号
《医疗器械注册证书》编号：黑食药监械(准)字第2400026号

！注意：仪器安装和连接，必要在断开电源状态下进行。
未经培训操作人员不得操作本仪器。

一、系统构成和名称
三目生物显微镜
CCD
视频采集卡
计算机
显微图像分析软件
显示屏
打印机

仪器构成：
1、 显微镜放大系统
2、图像记录及输出系统
3、多媒体图像解决系统
二、系统连接
显微镜
CCD
电脑主机

显示屏
打印机

视频线 视频卡

显卡 数据线

将加密狗插入到电脑主机USB口上
LPT口或USB口 打印电缆
三、系统重要性能指标
*最高辨别率：0.2µm。
*光学功能：相差、明视野、暗视野。中密度
*光 源：100W卤灯，24小时开机温升<2℃。
*软 件：基于WINDOWS98平台，可实时接受图像,进行图像解决,具备人员登记、资料记录、报表生成、典型图库预览、自动诊断等几大功能。
四、系统各某些使用阐明
4.1生物显微镜
详见随机携带《培训教材》
4.2 视频变倍器
规格：
电源电压：AC220～240V （50HZ）
功率消耗：10W
像素：44万
水平辨别率：彩色480线
放大倍率：40～2倍之间持续变倍
工作温度：-10℃～50℃
工作湿度：20～80%
4.3 控制台
规格： 分体式
4.4 电脑主机
关于电脑主机安装和调试，请叁照随机携带使用阐明书。
4.5 彩色显示屏
关于彩色显示屏安装和调试，请叁照随机携带使用阐明书。
4.6 彩色打印机
关于彩色打印机安装和调试，请叁照随机携带使用阐明书。
4.7 应用软件
关于应用软件安装和调试，请叁照《XYY型显微影像分析仪亚健康分析系统软件操作指南》执行。
五、系统使用和操作
1、使用前准备工作
（1）检查系统各某些连接与否对的，有无松动。
（2）接通电源，依次打开控制台、显微镜、显示屏、打印机、电脑主机电源开关，使之处在图像显示状态。
（3）将显微镜右侧多级拉杆向外拉至2级。
（4）对显微镜进行聚光镜定中心调节和相差调节。
2、选取观测方式
仪器配有物镜四种：4X、10X、40X、100X
3、显微镜观测
（1）将制作好标本放于载物台上，转动X轴和Y轴调节手柄，使标本移入光路。
（2）调节聚光镜上下移动钮，使聚光镜上升至载玻片下。
（3）调节光亮度，使光线适中。
（4）调节视场光圈大小。
（5）旋转粗准焦钮，使物镜与盖玻片相贴；然后缓缓地调节粗准焦钮，使载物台下降，直至标本模糊图像浮现；再调微准焦钮，直至图像清晰为止。
4、计算机多媒体诊断系统生成报告
通过计算机诊断软件操作，生成图文并茂诊断报告，然后由彩色打印机输出。

六、仪器维护保养和注意事项
1、未经培训操作人员不要操作本仪器。
2、所有安装必要在断电状况下进行。
3、本仪器需放置在阴凉、干燥、无尘、无震动、无腐蚀性气体存在地方。
4、仪器不使用时用防尘罩保护。
5、转动物镜时，不要用手推着物镜旋转，这将使物镜光轴倾斜。
6、微调是显微镜机械装置中较精细而又容易损坏部件，拧到限位拧不动后， 决不能强拧，否则，微调功能必然损坏。
7、使用高倍镜观测液体标本时，一定要加盖玻片，否则，不但清晰度下降，并且液体会浸入高倍镜镜头内，使镜片受到污染和腐蚀。
8、每次使用显微镜后，应用干净毛笔或吹风球除尽镜片表面灰尘。再用干净绒布擦镜头，应从镜片中心开始向边沿做螺旋形单向运动，不得来回转圈擦镜片，以免划伤镜面。
9、镜片上有油渍、霉点、手指印等抹不掉污物，可用脱脂棉沾少量酒精（80%）和乙醚（20%）混合液擦拭。再难擦掉时，可用水润湿棉签粘上专用碳酸钙仔细擦拭，擦净后将碳酸钙粉沫清除干净。
10、机械部件表面涂漆某些不得使用酒精、乙醚等有机溶剂擦拭，以防脱漆。
11、不得擅自修复显微镜，特别微调机构零件细小，构造紧凑，是显微镜机械装置中最精细某些，并且安装在仪器内部，没有足够经验是难以修复，应由专业人员解决。
12、在搬移显微镜时，要两手握住显微镜臂梁处，谨慎进行搬运。不得用手抠住载物台、粗、细准焦钮或灯房等物，这将对显微镜有损害。
13、地线为防意外而设立，请一定将地线接地。
七、规 格
电源： AC 220～240V （50HZ）
总功率： ≤300W
最低照度： 0.8LX，F1.2
最小辨别距离： 0.2μm
像素： 44万
清晰度： 彩色480线
放大倍数：40～2倍
工作温度：0～40℃
工作湿度：20%～80%
系统各某些规格参数请查阅其各自使用阐明书
以上设计和规格如有更改恕不另行告知

八、常用故障分析与解决
现 象
原 因
处 理
灯泡不能点亮
灯泡丝被烧断
更换新灯泡
保险丝被烧断
更换新保险丝
显示屏无图像
显示屏电源没有接通
接通电源
视频变倍器电源没有接通
接通电源
视频线连接松动或错误
检查视频线联接
目镜中没有见到图像
调解生物显微镜，使目镜中浮现图像
计算机没有打开
打开计算机
光路转换杆没有拉开
拉开光路转换杆
软件运营时
出错
卸载文献时，误删除操作系统动态连接库文献
先卸载分析软件然后重新安装
视频卡与显卡有冲突
重新安装视频卡驱动程序或更换视频卡PCI插槽
操作系统瘫痪，不能正常起机
用GHOST软件恢复C盘文献
不能正常打印报告单
打印喷嘴堵塞
清洗打印喷嘴
墨盒没墨
更换新墨盒
打印机驱动程序出错
重新安装打印驱动程序
其她故障
浮现以上未阐明故障，请一方面查看有关部件使用阐明，如果尚未能解决，请与咱们联系
九、售后服务
本产品保修期为12个月，即仪器安装验收后以月为计时单位，免费保修内容为仪器在正常使用状况下发生故障；对人为因素、自然灾害及不可抗力所导致仪器损坏不列入保修范畴。本产品软件某些终身免费升级。本产品实行终身维修制度，收取相应材料及人工费用。
售后服务联系办法：
哈尔滨市海慈医疗器械有限公司
地址：哈尔滨市开发区赣水路189号303室
电话：
网址：.net

如果的确需要协助，请拨打本手册封底电话号码。

软件系统使用阐明
第一章 系统启动
一、开机及启动软件
点击这里开始
第一步按顺序开机，先打开打印机等外设和显示屏电源，再打开主机电源。开机后双击桌面上快捷按钮，屏幕会显示软件闪屏，单击这一图片进入软件名称界面，不同系统设立，也也许是延时几秒钟，或者不显示闪屏即进入软件名称界面。
二、创立新病例
操作面板上许多按钮文字是灰色，表达它不可操作。单击<新病例>按钮，弹出新病例对话框，单击姓名文本框，按住键盘上<Ctrl>键，再按<空格>键（也有也许要按<Shift>键），然后一起放开，进入中文输入状态，输入病人姓名。紧接着再单击其他文本框，在这里输入病人其他信息。
点击这里输入姓名
这里提示是新建病例
单行文本框直接输入，组合文本框可以选取可选项（单击三角尖，拉动滚动条，单击需要文字。也可以单击其左侧名称，然后拉动滚动条，单击所选文字左侧方框将它打上勾），检查号自动加一，日期不需要输入。
除“检查号”外，超声号（病理号、涂片号、CT号等）以及住院号、床位号等，由于需要输入字母，或者需要保存前面“0”，故使用字符型，因此这些号码，为了能对的查询，后来在任何地方输入同一种号码都规定位数相似，位数局限性请在前面补0。如果住院号使用4位字符，则输入形式类似于：0005、00b5，如果床位号使用5位字符，则输入形式类似于：00005、000b5。同样 “日期”、“时间”等项目（例如“就诊时间”）输入格式必要类似于“-08-02”形式，位数局限性补0，例如8月为“08”。
单击<详细资料>按钮对话框将显示更详细资料如病人电话、地址、职业、单位等等，这些信息将保存在病例数据库中备查。单击<返回>即可进入采集主界面，涉及视频窗口、操作面板及预览窗口。视频窗口显示视频动态图像，预览窗口显示已采集图像缩略图，操作面板执行各种操作。至此，软件正常启动，并已新建了一种病例。
三、修改病人资料
如果发现病人信息输入错误，可单击操作面板上<姓名_性别_年龄_检查号>按钮（此按钮实时显示姓名、性别、年龄、检查号详细值）弹出修改病例对话框，修改后单击<返回>即可。
如果当前记录是从病例库中打开，则可以使用<另新建>来创立另一条复诊记录，两者信息资料完全相似，节约了重新输入病人资料时间。
四、放置计数板，调节灯光、光栅、载物台
精液采集下来之后，置于恒温（水）箱中大概30分钟，待精液液化后，滴一滴约10微升精液于计数板计数池中，涂匀，盖上盖玻片，置于载物台上。
调节灯光、光栅使背景呈灰白色，调节载物台使精子头部呈黑色，不要有亮点（精子不在同一种层面容易导致有些精子头部是亮点）。计算分析精确性与图像成像质量、尺寸定标和“最大灰度”阈值选取有很大关系。
五、依照需要恰当调节亮度、对比度
分别拉动亮度、对比度拉杆上滑块（先将鼠标移到其上，再按住鼠标左键移动，下同），即可调节亮度、对比度，普通来说亮度调低，对比度调高。
六、快捷键、脚踏开关
在本界面中，按键盘上F2键，修改病例资料，按F3键，视频窗口将在动态观测与冻结观测之间切换， F4键或者脚踏开关将采集一幅图像，F5键，视频设立，F6键，保存病例记录，F7键，新建下一种病例，F8键，进入报告单，F9键，病例管理，F10键，系统设立，F11键，图像解决，F12键，图像对比。

第二章 图像采集与分析
一、 序列录像
背景和精子头部调节正常后，检查“当前定标”与实际使用物镜倍率与否一致，如果不一致，请点击当前定标组合框，点击与实际物镜相应倍率，最后点击<开始录像>按钮，将图像采集下来，供分析之用。
点击这里开始录像
点击这里调节阈值，分割出精子
二、图像分割与排除杂质
序列录像之后，系统自动进入“分割”图状态。
如果分割不抱负，请点击<最大灰度>，鼠标在直方图上滑动时左下角有灰度批示，点击鼠标即设立为该值，右击鼠标又会恢复为本来计算值。
依照实际状况，点击直方图坐标中某一点，则移动最大灰度阈值分割线，屏幕上分割状态也随之变化。不断变化最大灰度阈值，直至屏幕上精子头部都染成蓝色为止。点击<拟定>按钮，退出灰度阈值调节状态。
此时，杂质也不可避免染成蓝色，人工计数屏幕上染成蓝色杂质数量，点击排除杂质数文本框，输入该数量。
分析前注意与否与实际一致
点击这里开始分析
三、检查分析
上述工作完毕后，点击<检查分析>，则系统开始依照染色颗粒进行分析、计数，跟踪轨迹，得出最后分析成果。
分析过程由状态批示条批示进程。状态批示条达到100%即分析结束，这时系统自动进入“轨迹”图状态，精子运动轨迹由红线表达。
四、显示成果、重新分析
分析结束，可以点击<显示成果>来查看分析成果或者输入某些精子参数，也可以点击<播放录相>来查看精子运动状况，点击左边两个三角尖按钮持续播放，点击右边两个三角尖按钮单帧播放，其中一种正序播放，另一种倒序播放。如果再次点击正序或倒序<持续播放>按钮，则停止持续播放。点击<退出播放>退出播放录相状态。
如果分析成果不合理，可以重新调节最大灰度等，点击<检查分析>重新分析，如果本组精子录相就不抱负，也可以重新录相并调节最大灰度等，再重新分析。
五、人工计数
需要人工计数时，则点击相应按钮（例如<头部畸形>），然后，在图像中点击一次目的（例如头部畸形精子），计数器加一。也可以目测之后，直接输入数字。再次点击该按钮或者右击图像均可退出人工计数状态。
如果不对“畸形”进行计数，则软件自动计算畸形数（头部畸形+尾部畸形+体部畸形+混合畸形），人工计数应在检查分析之后完毕。由于系统必要满足一条基本条件：头部畸形+尾部畸形+体部畸形+混合畸形<=畸形<=被检总数。
注：如果操作面板被隐藏起来，点击红色按钮，退出当前状态，滑动鼠标到操作面板原位置，即可弹出。
六、分析一下视野（组）
点击当前视野组合框，拉动滚动条，点击下一组相应组号，开始分析下一组。移动载物台，点击<开始录像>、调节最大灰度等，点击<检查分析>分析。
分析结束后，显示分析成果是前面分析各组综合成果，而不是本组成果。被检总数为各组总数合计，密度、速度等都是各组相应数值平均值。相称于将各组合并在一起，构成一种大视野，提高记录学上精确性。
如果当前视野分析成果不抱负,请不要切换到下一组，而应当继续使用该组，重新调节显微镜或视野，录像后重新分析，这样该组成果被对的修改。否则，如果该组不对的成果将会影响到整体分析成果(由于整体分析成果是所有组综合值)。

第三章 生成报告
单击<生成报告>按钮进入报告编辑界面，报告界面采用所见即所得设计风格以便顾客使用，不需此外生成预览。可以以便在设定好报告格式中工作、打印。也可自定义新报告格式以适应工作需要。
一、在报告中输入文本信息
在新建病例时输入患者信息将自动带到报告单中来，你可以在此进行修改和补充。
所有文本框都可以直接输入文字。凡有倒三角尖组合文本框，都可以单击倒三角尖，弹出下拉选项供选取。输入新文本按F10键会添加到选项中，选取后按F11键删除相应选项。单行和多行文本框也可以右击文本框自身弹出快捷模板供选取。
多行文本框编辑类似于windows写字板，用键盘上<PageUp>键和<PageDown>键滚动翻页，也可以用鼠标滚轮滚动翻页。<退格>键和<Delete>键分别删除光标前、后字符。选取一段文字后按<Ctrl>+<C>键复制或者<Ctrl>+<X>键剪切，然后在另一种地方单击，按<Ctrl>+<V>键粘贴，也可以直接用鼠标拖放（相称于<Ctrl>+<X>），如果按着<Ctrl>键拖放则相称于<Ctrl>+<C>。选取一段文字后右击，可以设立这一段文字字体、大小、样式和颜色，可以突出显示重点某些。单击后右击，则弹出快捷模板。
二、快捷模板
在报告单中，右击任意单行或多行文本框，弹出快捷模板，单击欲选文字前面方框，使之打上勾，则向文本框里添加此文本，再次单击去掉勾，则删除刚才添加文本。
选中单击<修改>使前面打上勾进入修改状态，可添加或删除模板中选项，再次单击<修改>即可保存。单击<追加>使前面打上勾时可向文本框中持续添加模板中文本（追加方式）。单击<追加>去掉前面勾则替代文本框中文本（覆盖方式）。
最后单击<拟定>关闭快捷模板对话框。
“快捷模板”适合于简朴而惯用文字描述（惯用词语和难输入符号），通过打勾、不打勾就可以导入、删除，可以使用追加或覆盖方式进行导入，模板内容可以随时修改，此外它还可以导入分类模板标题。该模板与报告单中文本框一一相应，每一种文本框均有一种自己快捷模板，这就极大以便了操作者。
三、切换报告格式
单击<报告格式>显示报告格式窗口，同分类模板同样，单击格式标题左边<+>号，单击欲选取格式，则报告单就切换成新格式。推荐不要经常切换，而是选中一种惯用格式，单击<当前格式为默认格式>，将其前面打上勾。
四、打印报告
报告内容编辑完毕，单击<保存>可以将此记录保存，单击<打印>按钮开始打印。如果在此之前，单击<打印机属性>使其前打勾则会弹出打印对话框，单击<属性>，可以调节相应参数（这一对话框内容由打印机型号品牌决定）。关于打印详细内容请阅读Windows系统操作关于书籍，打印机设立与使用请阅读打印机使用指南，在此不多述。
五、创立新记录，开始下一种检查
单击<返回>退出报告界面，返回到操作面板，单击<新病例>又开始下一种检查。在建新病例前，如果保存当前病例图片、报告等等，则单击<是>保存当前病例，否则单击<否>，如果是误单击了<新病例>则单击<取消>不创立新记录。
退出报告界面时，系统自动生成最后报告单文献rep.jpg，采用原则JPG文献格式，不需要任何特别浏览软件就可以在“我电脑”中直接双击即打开。由于采用了压缩格式，以便网上交流，在IE浏览器中即可打开。
六、检查结束，退出或者关机
如果检查结束，请单击<关机>退出或者关机。并关闭显示屏、打印机等外设电源。中午休息、下午下班都务必关机。

售后服务热线：

哈尔滨市海慈医疗器械有限公司
地址：哈尔滨市开发区赣水路189号303 室
邮编：150090
电话：
