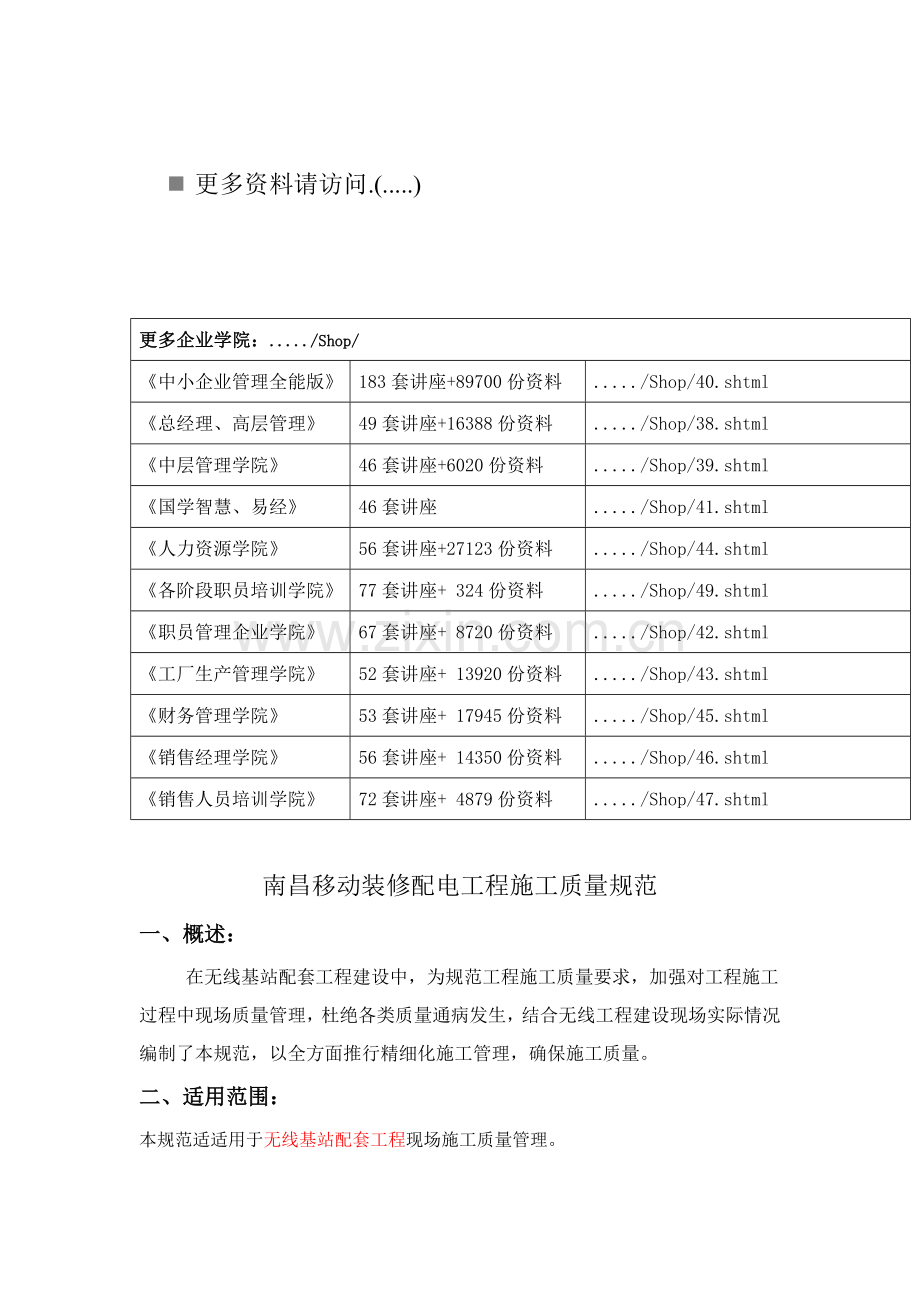

南昌移动装修配电工程施工质量规范
一、概述：
在无线基站配套工程建设中，为规范工程施工质量要求，加强对工程施工过程中现场质量管理，杜绝各类质量通病发生，结合无线工程建设现场实际情况编制了本规范，以全方面推行精细化施工管理，确保施工质量。
二、适用范围：
本规范适适用于无线基站配套工程现场施工质量管理。
三、施工准备阶段：
1、现场材料管理：对于进场使用各类材料，应符合建设单位确定材料品牌要求。对于使用量较大材料，进场后应推行材料进场报验手续，向监理单位或现场监理员提供相关材料出厂合格证、检验汇报和使用许可证等资料，对于钢筋、水泥等关键材料，应抽样送检，确定原材料合格后，方可用于工程施工。
2、对于部分关键材料规格及品牌要求以下
材料名称
规格型号
品 牌
备注
乳胶漆
多乐士5合1
ICI

防盗门
六型孔雀蓝
盼盼

2041
美心
备选品牌，需经监理签证
镀锌角钢
国家标准40*40*4
河北万达

国家标准50*50*5
南昌钢铁

镀锌扁铁
国家标准40*4；50*5
南昌洪全部钢铁

镀锌钢管
国家标准￠60、￠90
华歧

金州
备选品牌，需经监理签证
槽钢
国家标准14#、16#
马钢

工字钢
国家标准14#、16#
马钢

接地电缆
BV—95
赣昌

开开
备选品牌，需经监理签证
照明、插座电源线
1.5mm2
赣昌

2.5mm2
开开
备选品牌，需经监理签证
电表
三相40A、三相80A
正泰

德力西

空气开关
漏电开关
20A、30A、50A、100A
正泰

德力西

铝合金窗
厚度1.2mm
罗兰

日光灯管
双管40W
飞利浦

灯座（含整流器）
整流器：36W*2
和光

釉面地砖
乳白色600*600
樵东

长城

维多利

PVC管
￠50、￠75
联塑

顾地

铝塑板
板厚4MM
21丝以上

水泥
425＃
海螺
达成国家标准要求
四、配套工程施工阶段：
1、装修工程：
1.1、涂饰工程：
A、施工质量控制关键点：
①、基层处理：墙、顶面腻子打底前，应对原房屋结构墙、柱、砖墙、顶面装饰面层浮灰进行清理，检验原抹灰层、装饰面层有没有开裂、空鼓、起皮等缺点，如有这类缺点，应将原抹灰层、装饰层铲除并重新抹灰。
②、刮腻子：涂料工程通常刮腻子三遍，每遍腻子均需待上一遍腻子干燥、打磨后方可刮第二遍腻子。
③、涂料施工：涂料涂刷时需待砖墙、天花顶腻子干燥并打磨平整后涂刷，同时也需三遍成活，每遍涂刷完成后，对于涂饰面不平整区域，需重新打磨。施工过程中应注意对成品、半成品进行保护，避免被污染和破坏。
B、施工质量验收规范：
①、对于使用涂饰材料，应提供产品合格证书、性能检测汇报和进场验收统计等资料。
②、涂饰面层应涂饰均匀、粘结牢靠、颜色均匀一致、不得有基层开裂、漏涂、透底、起皮、掉粉、泛碱、咬色、流坠、疙瘩、砂眼和刷纹等严重质量缺点。
规饰面层合格图片 涂饰面层质量有缺点图片
1.2、地面砖铺贴工程：
A、材料要求：水泥为32.5级以上一般硅酸盐水泥或矿渣硅酸盐水泥；砂为粗砂或中砂，含泥量小于3% 。

B、施工质量控制关键点：
①、材料抽查：施工前对进场地砖进行开箱抽样检验，规格尺寸、色差、外观质量、翘曲度等均应符合质量标准。
、工艺步骤：基层处理→找标高、弹线→铺找平层→弹铺砖控制线→铺砖→勾缝、擦缝→踢脚板安装→养护。
a、基层清理：将基层表面浮土或砂浆铲掉，清扫洁净，墙上四面弹好水平控制线（如：+0.5m）或依据设计图纸找出地面标高。
③、地面砖铺贴：
a、铺贴前应先将地面砖板块放入半截水桶中浸水润湿，晾干后表面无明水时，方可使用。b、结合层厚度：通常采取水泥砂浆结合层，厚度为10～25mm；铺设厚度以放上面砖时高出面层标高线3～4mm为宜，铺好后用大杠尺刮平，再用抹子拍实找平（铺设面积不得过大）。
c 、结合层拌和：干硬性砂浆，配合比为1:3（体积比），应随拌随用，初凝前用完，预防影响粘结质量。干硬性程度以手捏成团，落地即散为宜。
d、铺贴地面砖时，应从门口开始，纵向先铺2～3行砖，以此为标筋拉纵横水平标高线，铺时应从里面向外退着操作，人不得踏在刚铺好砖面上，每块砖应跟线，操作程序是布列瓷砖，注意在同一墙面只准有一排非整砖，非整砖宽度不宜小于 1/2整砖宽度，非整砖应排在次要部位或不醒目处。
e、铺贴时，砖后面朝上抹粘结砂浆，铺砌到已刷好结合层上，砖上口略高出水平标高线，找正、找直、找方后，砖上面垫木板，用橡皮锤拍实，次序从内退着往外铺贴，做到面砖砂浆饱满、相接紧密、坚固。铺地砖时最好一次性铺完。
f、铺贴时应随时拉线检验缝格平直度，如超出要求应立即修整，将缝拨直，并用橡皮锤拍实，此项工作应在结合层凝结之前完成。
g、勾缝、擦缝:面砖铺贴应在24h后进行勾缝、擦缝工作，并应采取同一品种、同强度等级、同颜色水泥勾缝（用l：l水泥细砂浆勾缝，缝内深度宜为砖厚1/3，要求缝内砂浆密实、平整、光滑）。随勾随将剩下水泥砂浆清除、擦净。
C、施工质量验收规范：
①、地面瓷砖面层表面洁净、色泽一致、接缝平直、周围顺直，无裂纹，掉角和缺棱等现象。
接缝一致示意图 接缝不均匀示图
②、面层邻接处镶边用料及尺寸符合设计要求和施工规范要求，边角整齐、光滑。面层和下一层结合(粘结)应牢靠,无空鼓。
③、踢脚线表面应洁净、高度一致、结合牢靠、出墙厚度一致。

踢脚线示图
④、砖面层许可偏差应符合下列要求：
项次
项目
许可偏差
检验工具
1
表面平整度
2.0
2m靠尺和楔形塞尺
2
缝格平直
3.0
5m线和钢尺
3
接缝高低差
0.5
钢尺和楔形塞尺
4
踢脚线上口平直
3.0
5m线和钢尺
5
板块间隙宽度
2.0
钢尺
、依据国家建筑工程质量标准规范，９５％以上面积是不许可有空鼓现象，且贴好后瓷砖不能有整片砖空鼓出现，而单块砖局部空鼓不能超出整片砖２０％，假如有整片砖空鼓需返工整改。
1.3、门窗工程：
A、施工质量控制关键点：
①、槽凿门洞：依据图纸对门洞做水平和垂直校正，校正时需借助水平尺和铅锥工具分别对门洞水平方向和垂直方向进行测量。
②、固定门框：选择门框必需坚实。固定不锈钢门框采取焊接方法。门框装好调平垂直后，用水泥砂浆，把门框内侧空位填实。
③、窗户安装：层铝合金窗加装Φ12@120方钢防盗网，方钢表面除锈后刷防锈漆一遍，灰色铅油两遍，全部窗玻璃内侧均贴黑色太阳纸；内侧安装 4mm双面铝防火铝塑板。
④、门安装：甲方要求品牌防盗门，进户门外开（业主有强烈特殊要求除外）。
⑤、门槛砌筑：砌筑 100mm高防水门槛，（如基站在一层、出屋面房间或阳台门时，应砌筑 300mm高防水门槛）三面粘贴瓷片。
⑥、防水防腐处理：安装必需牢靠，预埋件数量、位置、埋设连接方法及防水防腐处理必需符合设计要求。和墙体间缝隙用 1：2干硬性水泥砂浆填塞密实，涂刷防水材料，表面平整无裂缝。
B、施工质量验收规范：
①、机房门要足够大方便于工程期间设备搬运，机房门应向外开。门下砌筑防水门槛，三面粘贴瓷片；门框、窗框和屋内踢脚部分不得使用木质材料。

进户门外开示图 户内防火门示图300mm

高防水门槛示图
②、加装方钢防盗网规格要求 120×120×100，内侧安装4mm双面铝防火铝塑板。
3mm厚铝塑复合铝板示图 120×120× 100 方钢防盗网示图
③、防盗门安装必需牢靠。预埋件数量、位置、埋设方法、防盗门配件应齐全,位置应正确，和框连接方法必需符合设计要求。
④、许可偏差项目见下表：
项次
项目
许可偏差（mm）
1
窗框两对角线长度差
≤mm
≤2
>mm
≤3
2
铝窗扇和框或相邻扇立边平行度
≤2
3
门框两对角线长度差
≤mm
≤5
>mm
≤6
4
门框正、侧面垂直度
≤3
5
门框水平度
≤3
2、配电工程：
2.1、室内配管：
A、施工质量控制关键点：
①、从配电箱引出照明、插座线路，均穿 PVC电线槽或管明敷。
②、PVC电线管固定卡和墙体连接要牢靠，稳定。
B、施工质量验收规范：
①、PVC电线槽或管明敷时，要求横平竖直、整齐美观，转弯处要用配套专用弯头。水平和垂直度许可偏差为：任意两米内小于 3 mm。
②、全部配件必需和 PVC管同型号、同规格，全部接头处必需用PVC胶粘接好。

PVC电线槽横平竖直 PVC电线槽横平竖直
2.2、室内布线：
A、施工质量控制关键点：
、一个电源点或负荷必需有一个供电回路。
但对通常对供电可靠性要求不高中小用户往往采取单电源供电.
、对电缆保护要采取合理保护方法,采取套 PVC管或镀锌槽。
、布线时要先按设计布线线路在墙上拉水平线，垂直线，套管电缆电线要沿墙
拉好水平、垂直线走线。
B、施工质量验收规范：
①、为了很好保护电缆不受损坏，在沿墙或天面敷设时必需穿管保护。在外界条件许可情况下尽可能用镀锌槽，不然应选择 PVC管。但在地上 2m范围内必需穿镀锌槽。在转弯处应采取金属蛇皮管保护，两端用玻璃胶进行粘接。管子接头应密封严实。
②、线路敷设要做到横平竖直，确保美观。水平和垂直度误差不应大于下列数值：水平度误差≤1mm/m，垂直度≤1mm/m，全长不应超出 20mm。

地上 2m用镀锌槽镀锌槽横平竖直
2.3、配电箱安装：
A、施工质量控制关键点：
①、安装配电箱时，确定配电箱在机房安装位置，符合设计要求，确定安装高度，拉水平线，确定配电箱底部水平。
②、配电箱要做好接地保护方法，用 6mm2双色绝缘导线接到接地铜排上。
B、施工质量验收规范：
①、配电箱（柜）安装要做到横平竖直。水平和垂直度偏差不应大于下列数值：水平度误差≤1mm/m，垂直度≤3mm
②、接地用 6mm2双色绝缘导线和到接地铜排连接。接地线两端必需用线耳连接，不许可将导线绕接在接线柱上。接地电阻应小于 5Ω。

配电箱横平竖直
2.4、开关、插座、灯具安装：
A、施工质量控制关键点：
①、审核施工图，对开关、插座、灯具数量、位置要严格根据设计要求。
②、安装开关、插座、灯具时，要用固定螺丝固定在设计要求位置，确保牢靠、
稳定。
B、施工质量验收规范：
①、照明开关安装高度和插座高度，照明灯具安装高度由设计确定，不许可不符合设计要求；
②、对安装后开关、插座、灯具用小于10牛顿拉力试拉。看安装牢是否，要求试拉后不许可存在松动现象。
2.5、室外电力引入线路敷设：
A、施工质量控制关键点
①、所用材料要符合建设方要求品牌材料，要提供合格证实。
②、从入户处到总配电箱之间电缆要做好保护，防盗方法，电缆从入户处到总配电箱之间电缆走线采取明敷时，外要套 PVC管保护，用固定卡固定在墙上，确保美观、牢靠；
③电缆从入户处到总配电箱之间电缆架空走线时要沿钢丝绳走线；
④电缆从入户处到总配电箱之间电缆采取埋地暗敷时，地沟开挖深度要得到控制，地沟走线要合理，可合适征求当地业主意见。
B、施工质量验收规范：
①、对所用材料提供证实书审核，电缆型号及标识批次要和合格证上能相对应
②、电缆明敷时，采取套直径 75PVC管，其要求线管横平竖直、整齐美观，可用膨胀螺栓固定在墙上，固定点间距小于 1m。水平和垂直度许可偏差为：水平度误差≤1mm/m；垂直度≤1mm/m；全长不应超出 20mm；
③电缆架空走线时，电缆直接沿钢丝绳由总电表箱进入机房，电缆线要用线卡和钢丝绳固定，相邻固定点距离≤ 300 mm；
④电缆暗敷时，电缆地沟宽×深要达成 500×700 mm，电缆要求套直径 50PVC管（地沟过路部分需套直径50钢管）再用土掩盖。电缆沟走线要合理，方便。对于乡镇塔边屋，需在机房外挖半径为2米，深度为0.8米环形电缆沟，将电缆在沟内盘绕三圈后再接入机房。
套直径 75PVC, 横平竖直 500×700 mm电缆沟
3、塔、杆安装工程：
3.1、支撑杆安装：
A、施工质量控制关键点：
①、按天线方位图，先定位，吊装天线支撑杆，在定位固定时确保其垂直度，支撑杆在定位固定时确保其垂直度偏差不超出杆长 1/1000。检验构件及连接螺栓是否齐全，是否松动；检验杆整体防腐情况，如有锈蚀发生，可进行修复，不能修复应给予更换。
B、施工质量验收规范：
②、支撑杆高度、垂直度、水平度使用仪器测试偏差不超出 7mm。安装验收合格后，对锚栓进行复紧，宜用 C20砼封固或对螺栓采取防腐方法。支撑杆杆脚下面支承结构应符合设计要求。需要填垫钢板时，每叠不得多于三块。合格后对全塔螺丝进行复紧一遍，并用 C20混凝土封固杆脚。

支撑杆吊装斜撑固定

支撑杆安装 支撑杆上天线安装
3.2、简易塔安装：
①、钢材等材料必需符合设计及规范要求。
②、钢材必需采取热镀锌,镀锌表面应含有实用性光滑,在连接处不许可有毛刺、满瘤和多出结块，并不得有过酸洗或露铁等缺点,镀件厚度小于5mm时，锌层厚度应不低于65um；镀件厚度大于或等于5mm时，镀锌层厚度应不低于86um。镀锌均匀性：镀件锌层应均匀，用硫酸铜浸蚀四次不露铁。镀锌层附着性：镀锌锌层应和基础金属结合牢靠，经锤击试验，锌层不剥离，不凸起或按GB2694测定；对运输和安装中损坏部份，要采取可靠补救方法。

③、垂直度: 整体垂直度<H/1500

④、贴合率实施现场跟踪测量：采取结点板连接节点，相接触两平面贴合率不低于75%，用0.3mm塞尺检验，插入深度面积之和不得大于总面积25%。
⑤、塔底座包封：简易塔底座采取水泥混凝土包封，要求水泥混凝土密实，表面光滑，无阻水情况。
4、空调相关工程：
4.1、室内部分：
①、为保障空调排水通畅，空调室内机底座由配套单位依据空调室内机尺寸进行定制，要求材料使用热镀锌角钢，高度150mm，同时，必需确保室内机安放稳固，不倾斜、不摇摆，该底座必需在空调安装前放置在机房内。
②、空调电源线槽板由配套单位依据设计图纸先行安置，空调单位在安装空调时自行使用，要求必需确保美观清洁。
4.2、室外部分：
①、空调室外机防盗网由配套单位依据空调室外机尺寸进行定制，要求材料使用16号120×120×100方钢防盗网，防盗网正面制作一扇维护门，其面积为正面面积二分之一，并加装一把一般门锁。注意，维护门必需开在非风扇侧。防盗网必需固定牢靠。
②、空调室外机底座，对于非壁挂外机，由配套单位依据设计图纸，在空调安装前完成，可使用水泥底座和角钢底座两种形式。同时，必需确保室外机安放稳固，不倾斜、不摇摆。
③、空调排水，对于排水位置较远、排水较困难，由配套单位依据现场实际情况设法排水，注意，排水方法必需经业主同意。

5、走线架工程：
A、施工质量控制关键点：
①、室内走线架制安必需严格根据设计图纸施工，室内走线架标准上距离地面2400mm，宽度要求为400mm，扁铁横撑间距为300mm，要求两端用螺丝固定，角铁接口采取短节连接，每边用4个10号热镀锌螺丝固定。走线架经过梁、柱时，就近和梁、柱加固，在走线架上相邻固定点之间距离不能大于 2 米，固定方法能够是利用吊挂件和天花板或梁固定或是利用短托架和墙或柱固定。
②、室外走线架要求宽度为400mm，扁铁横撑间距为350mm，要求两端采取焊接固定。馈线进机房走线架爬梯部分，扁铁和角铁必需用热镀锌螺丝连接。外走线架每隔2米必需安装1个支脚，受力部位应尽可能选择横梁所在位置或能受力位置，直接用混凝土浇筑固定在屋面上。
、室内走线架（跨度较大租用机房和塔边屋）必需安装托架或支架，确保走线架强度和稳定性。
、使用材料必需符合设计及规范要求，必需提供相关证书。
B、施工质量验收规范：
①、室内、外走线架需在物理上断开。
②、室内、外走线架必需进行防绣处理，确保在走线架表面、切面处、焊接处和固定螺丝处无锈迹。
6、防雷接地工程：
方案一：
A、施工质量控制关键点：
①、接地棒引出线和95mm2接地铜芯线以热熔灌锡方法连接。
②、95mm2接地铜芯线加装铜鼻子，以弹簧垫和镀锌螺丝和扁铁紧固连接，连接处需做好防腐防锈处理。
B、施工质量验收规范：
①、全部连接处需做好防腐防锈处理，螺栓连接需紧固连接。

②、工作接地和防雷接地应分别用扁铁引上，两根扁铁不得接触。扁铁引上时应横平竖直，且应在墙上固定。对于部分业主有要求站点，可将扁铁套50PVC管。
7、地网工程
A、施工质量验收规范：
①、机房地网提议为绕机房环形结构；
②、地网沟距离建筑物地基应该0.4m以上，接地体上端离地面大于0.7m；
③、垂直接地体（角钢）为国家标准50*50*5mm材料，每根2m；
④、水平接地体（扁铁）为国家标准40*4mm材料；
⑤、机房地网提供2处引上，分别和室内外接地铜牌就近相连; 接地体之间连接，应采取电焊或气焊连接，为确保良好电气连通，扁铁和角钢搭接长度为扁铁宽度2倍，焊接时要做到三面焊接，全部焊接点全部必需做防腐处理。
方案二：
1、线路敷设：
从接地铜棒处引
环形接地方法适用用于基站现场宽广，现场有条件许可能够进行环形接地体施工安装。
在通信基站现场开挖深为0.7米沟，在环形接地体面积内四面打入接地棒，每组接地棒长度不应小于2.5米，间距为2.5米或以上，特殊环境可合适减小，假如现场土壤电阻率较高地域应多做几处接地和打深至低电阻率土壤层。接地体和接地干线焊接，不得出现虚焊、掉渣等现象。假如接地体埋设在人行道处，应做绝缘处理，在接地体上面敷设水泥。
地网
接收塔
接收塔接地引下线
机房
机房设备等电位接地引入线

3、垂直水平接地方法
该接地方法适适用于现场施工环境受限制情况下而作，挖一条长深度为0.7米沟。在沟内打入接地体，每组接地棒长度不能小于2.5米，假如地阻值不能达成要求，需考虑打深至低电阻率土壤层。考虑到只有一组接地棒达不到应有泄流能力，可考虑再选第二处接地或尽在尽可能拉开间距位置打入第二组接地体，2组接地棒间距尽可能不要小于2.5米，不过因为现场条件限制可合适减小间距。

4、接地电阻
防雷相关规范中要求：通信基站应采取联合接地方法，接地电阻要求小于或等于5欧姆，对于年平均雷暴日20天以下地域为10欧姆
