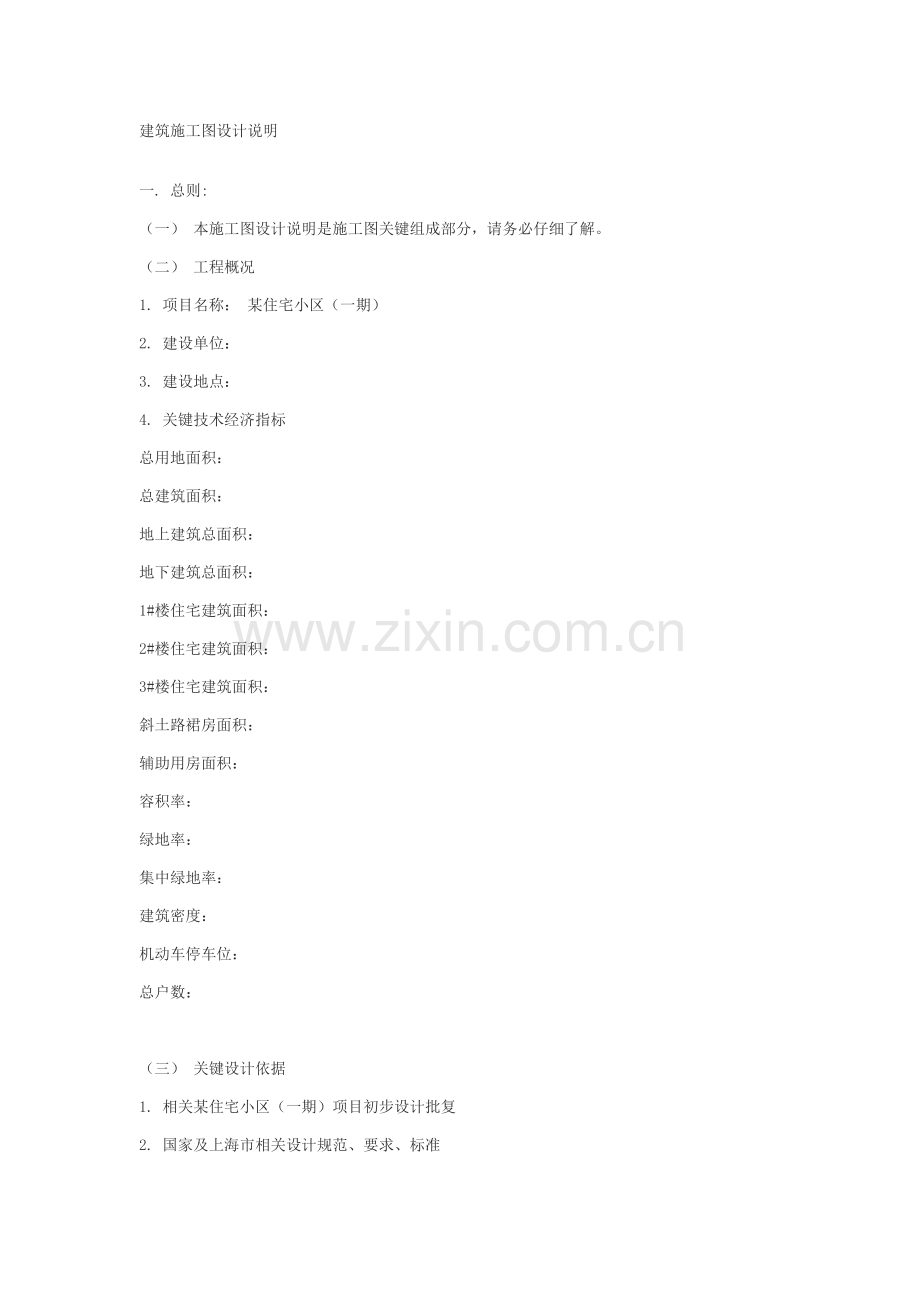

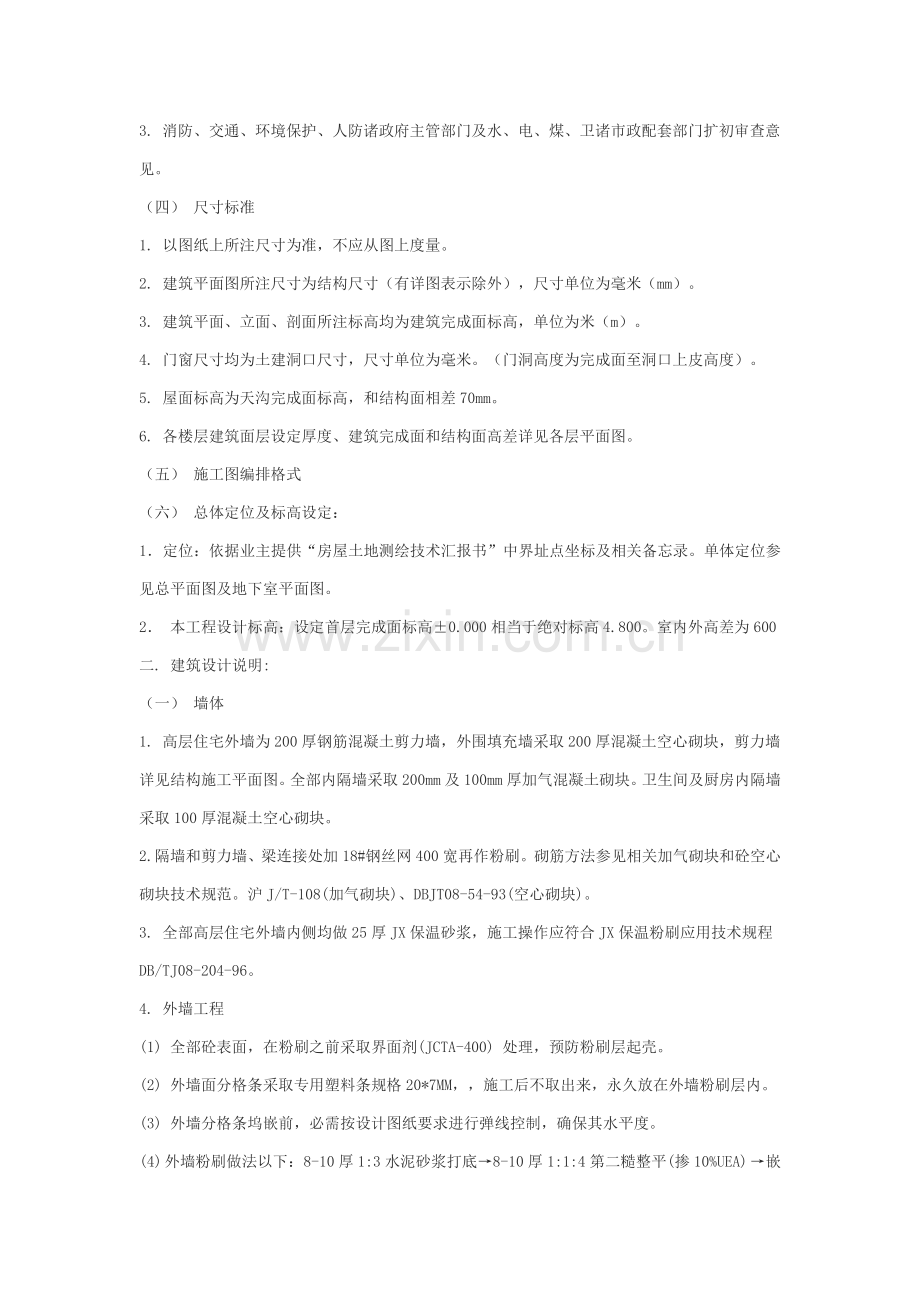

建筑施工图设计说明 一. 总则: (一) 本施工图设计说明是施工图关键组成部分,请务必仔细了解。 (二) 工程概况 1. 项目名称: 某住宅小区(一期) 2. 建设单位: 3. 建设地点: 4. 关键技术经济指标 总用地面积: 总建筑面积: 地上建筑总面积: 地下建筑总面积: 1#楼住宅建筑面积: 2#楼住宅建筑面积: 3#楼住宅建筑面积: 斜土路裙房面积: 辅助用房面积: 容积率: 绿地率: 集中绿地率: 建筑密度: 机动车停车位: 总户数: (三) 关键设计依据 1. 相关某住宅小区(一期)项目初步设计批复 2. 国家及上海市相关设计规范、要求、标准 3. 消防、交通、环境保护、人防诸政府主管部门及水、电、煤、卫诸市政配套部门扩初审查意见。 (四) 尺寸标准 1. 以图纸上所注尺寸为准,不应从图上度量。 2. 建筑平面图所注尺寸为结构尺寸(有详图表示除外),尺寸单位为毫米(mm)。 3. 建筑平面、立面、剖面所注标高均为建筑完成面标高,单位为米(m)。 4. 门窗尺寸均为土建洞口尺寸,尺寸单位为毫米。(门洞高度为完成面至洞口上皮高度)。 5. 屋面标高为天沟完成面标高,和结构面相差70mm。 6. 各楼层建筑面层设定厚度、建筑完成面和结构面高差详见各层平面图。 (五) 施工图编排格式 (六) 总体定位及标高设定: 1. 定位:依据业主提供“房屋土地测绘技术汇报书” 中界址点坐标及相关备忘录。单体定位参见总平面图及地下室平面图。 2. 本工程设计标高:设定首层完成面标高±0.000相当于绝对标高4.800。室内外高差为600 二. 建筑设计说明: (一) 墙体 1. 高层住宅外墙为200厚钢筋混凝土剪力墙,外围填充墙采取200厚混凝土空心砌块,剪力墙详见结构施工平面图。全部内隔墙采取200mm及100mm厚加气混凝土砌块。卫生间及厨房内隔墙采取100厚混凝土空心砌块。 2. 隔墙和剪力墙、梁连接处加18#钢丝网400宽再作粉刷。砌筋方法参见相关加气砌块和砼空心砌块技术规范。沪J/T-108(加气砌块)、DBJT08-54-93(空心砌块)。 3. 全部高层住宅外墙内侧均做25厚JX保温砂浆,施工操作应符合JX保温粉刷应用技术规程DB/TJ08-204-96。 4. 外墙工程 (1) 全部砼表面,在粉刷之前采取界面剂(JCTA-400) 处理,预防粉刷层起壳。 (2) 外墙面分格条采取专用塑料条规格20*7MM,,施工后不取出来,永久放在外墙粉刷层内。 (3) 外墙分格条坞嵌前,必需按设计图纸要求进行弹线控制,确保其水平度。 (4) 外墙粉刷做法以下:8-10厚1:3水泥砂浆打底→8-10厚1:1:4第二糙整平(掺10%UEA) →嵌引条线后做1:1:4面层(掺10%UEA) ,厚6mm→罩面为两度水洗过筛细砂水泥浆批嵌(掺3-5%107) 胶,厚2mm。要求: l 用木蟹打平,不能用铁板压光,可依据实际情况用铁板轻压毛峰。 l 做成细毛面,平整、粗细均匀、丝柳一致,不能有接棒痕迹和显著木蟹印痕。 l 外墙表面采取防水弹性涂料。具体产品由业主和建筑师选择确定。 注:1.2#楼3层以下及3#楼1层以下采取石材贴面,详见立面图,石材贴面做法另详. (5)外墙花饰粉刷必需做套板,确保线条清楚、顺直、头角挺拔。 (6)全部窗盘、窗套、阳台板、空调板、雨篷等必需上下对齐、左右水平呈一直线,进出墙面距离要一致。施工时应拉通长钢丝或麻线进行直线控制。阳台、雨篷、空调板底部外口粉出50MM宽8-10MM厚双滴水线。外窗盘向窗洞两边伸出长度应一致,且做成比窗盘面高出15MM挡水凸肩。窗盘必需粉出20MM高差排水坡,并不得将抹灰粉到窗框下槛下口以上(俗称咬樘子),必需从下口座进2-3MM,抽出20MM圆弧。窗盘施工由技术手艺熟练工人施工操作,全部窗盘、阳台、空调板、窗套、雨篷等粉刷用水泥应用同一厂同一标号同一品种。 (7) 外墙补支模洞应由专员负责施工,专员检验,做好隐蔽验收,每道工序均须经现场监理人员验收认可方可进行下道工序施工,总监及甲方代表应抽查部分洞口补洞施工过程。 l 砖墙支模洞,里面二分之一(即120mm) 用半砖镶补,外面二分之一浇灌C20细石砼。镶补砖必需湿润,砖四侧满刮1:3水泥砂浆,砖镶入后,四面必需严密勾缝嵌实。C20细石砼塌落度为6-8CM,边灌边捣实,浇捣前应洒水湿润。细石砼应凹进砖墙l0-15MM,待细石砼有一定强度再用1:2水泥砂浆抹平墙面,表面须压实搓毛。 l砼墙支模洞:先用冲击锤扩孔,将塑料管打掉并扩深50MM。支模洞外口用木塞堵塞50mm深,然后用I-3水泥砂浆由支模洞口向外塞嵌密实隔天,拔除木塞,将防水油膏由外向内垫嵌15厚,然后分两次间隔一天用1-3水泥砂浆密实补嵌至墙面平。 (8) 高层外墙砼和砖面相接处粉刷前应铺设钢丝网片,钢丝网用间距加@300木针固定,钢丝网片和墙缝两边搭接宽度为250MM。 (9)外墙淋水试验 a. 主体结构完成后,在三层和六层高度设φ15压力喷水管,每个喷淋面喷水连续时间不少1小时,检验有没有渗水现象,经监理及甲方代表检验认可后方可讲行下道工序施工。 b. 在外粉刷完成后,用消防栓喷水,每个冲淋面连续时间不少于1小时,到房间逐一检验有没有渗水现象,其结果亦须经监理及甲方代表验收认可。 c. 下大雨时,雨后立即到房间逐一检验有没有渗水现象,其结果亦须经监理及甲方代表验收认可。 (二) 屋面及地下室防水 1. 屋面工程 (1) 屋面施工做法: l 上人屋面:(用于1.2#楼裙房屋面) 现浇钢筋砼屋面板→20厚1:3水泥砂浆找平→APP防水卷材→憎水性珍珠岩板保温层并找坡2%→40厚C20细石砼内配φ4@150双向钢筋,每隔6M设分仓缝20,屋面分仓缝部署参见91沪J203-20一布二涂聚氯脂防水涂料→20厚防水砂浆找平→粘结防滑地砖。 l 不上人屋面:(用于高层住宅屋面) 现浇钢筋砼屋面板→20厚1:3水泥砂浆找平→APP防水卷材→憎水性珍珠岩板保温层并找坡→40厚C20细石砼内配φ4@150双向钢筋,每隔6M设分仓缝20,屋面分仓缝部署参见91沪J203-20→20厚1:3水泥砂浆找平→APP防水卷材→离子反光漆两度。 l 屋面泛水坡度2%、天沟泛水1%。屋面防水等级II级,耐用极限20年。 (2) APP卷材粘贴采取满贴热做法:卷材短边,长边搭接宽度均为80mm,短边搭接缝应错开。施工前要弹出控制线,严格控制相邻卷材边缝顺直和搭接宽度一致。(热作法) (3) 出屋面管道四面,用细石砼做成30*30圆锥台(俗称馒头),该圆锥台必需用套板成形,方便统一。细石砼和管道壁接触处留10*10凹槽,凹槽内用防水油膏封堵。卷材防水层在管道上收头处用金属箍(镀锌铁箍)箍紧,并用防水硅胶封严,金属箍离屋面高度为250mm,同一屋面高度一致。 本条做法需做样板经监理及甲方代表认可后,方可进行全方面施工。 (4) 屋面水落口标高比防水层窝低10-15MM,水落口和基层接触处应留20*20mm凹槽,凹槽内嵌填防油膏。水落口应用套板做成盆子形,卷材铺贴时也需用套板成形做成水落口外形,做到全部水落口外形尺寸一致,卷材粘铺顺圆、服贴。 (5) 细石砼基层和突出屋面结构连接处和基层转角处,统一做成半径为120mm圆弧,圆弧应用套板成形,确保顺直、一致。 (6) 屋面排气排气管采取镀锌管组合成"T"字形。排气管设置在结构层上,穿过保温层管壁应打排气孔。排气管口高出屋面300mm,埋设时确保其垂直度,依据水平标高保持各排气管高度一致,拉麻线控制相邻排气管间距一致,前后、左右呈一直线。 (7) 女儿墙泛水收头处理:女儿墙上留20*20mm凹槽,凹槽距离屋面高度≥250mm。凹槽内卷材端头用水泥钉固定,防水油膏封闭。凹槽上口增加2mm厚铝合金压条,其上口再用防水硅胶封闭。铝合金压条用塑料膨胀螺丝固定(不许可打射钉) ,间距小于500,断面形状、尺寸见样品。 (8) 女儿墙压顶施工前,须在墙上弹出水平线,由此控制压顶水平线,压顶粉刷时应用套板确保宽度一致。 (9) 穿屋面(含楼地面) 管窝嵌做法: l 凿除洞口四壁松动石子、浮浆,清除垃圾和灰尘,支底模必需从下向上支撑,充足撒水湿润。 l 管子外壁和预留洞洞壁刷一度掺107胶水水泥浆,然后分两次浇捣C20细石砼(掺10%UEA), 细石砼比洞口低20mm左右,其表面须压实、抽平、打毛。窝洞后挂牌明示 小时内不得碰动。 l 隔1-2天,刷两度851防水涂料(厚1-1.5mm)。 l 用1:2水泥砂浆(掺10%UEA) 嵌实抹平洞口。 l 渗漏检验: 在管洞处用1:2水泥砂浆围成心250蓄水圈,高30宽30,不得有裂缝。隔天放满水,盛水二十四小时,观察洞底平顶和立管四面是否有渗漏水现象,如有,找出原因、修补好,重新盛水二十四小时,直至不渗漏为止。 (10) 屋面保温层施工时须注意大气改变。 (11) 屋面盛水试验在下列阶段须做屋顶二十四小时盛水试验,经监理及甲方代表检验认可后,方可进行下道工序施工: l 屋面结构完成后。 l APP卷材完成后。 l 离子反光漆两度完成后(即整个屋面施工完成后)。 2. 地下室防水 (1) 地下室结构自防水方法详见结施。 (2) 凡管道穿外墙板处须预埋止水套管,管道安装时做防水处理。 (3) 地下室有沉降缝处做止水处理,止水带结构详图见结施。 (4) 地下室侧墙及顶板防水: 1:3水泥砂浆找平→一布两涂聚氨脂防水涂料(或APP防水卷材)。防水涂料下至底板下部内侧300mm收头,上至室外完成面上150mm处收头。收头处理同女儿墙内侧防水卷材收头。 地下室外围回填时应注意保护防水层不至破坏。(防水层保护方法采取1:3水泥砂浆)。 (三) 楼地面工程 1. 细石砼地面(关键用于地下室及车道) (1)为确保每间房地面水泥颜色一致,应采取同一品牌、同一品种、同一标号水泥。水泥应采取一般硅酸盐水泥,其标号不宜小于425号。 (2) 地面细石砼为C20,砂为中粗砂,施工时严格控制塌落度,塌落度不宜大于30mm。 (3) 细石砼面层不得留置施工缝(除分格缝处当施工缝)。 (4)楼地面细石砼采取随捣随抹方法。当面层表现出泌水时,可加干拌水泥和砂进行撒匀,其水泥和砂体积比宜为1:2~1:2.5,并应进行抹平和压光工作。不得撒纯水泥操作,以免开裂、起壳。 (5)细石砼面层抹压应三次成活。第一遍在面层铺设后,第二遍在水泥初凝后进行,第三遍在水泥终凝前进行。第三遍抹压后不应有抹痕,面层要光滑平整。 (6)面层抹压后,通常情况下一昼夜后应洒水养护。洒水过早易起皮,过晚则易产生裂缝或起砂。养护时间常温下通常不少于七昼夜。最好采取筑坝养护,放水3cm,进行整体养护。 (7) 细石砼强度必需达成5Mpa以上时,才准许在其上面行走或其它作业。 注:车道防滑处现采取10x10凹槽,凹槽@100mm。 2. 水泥砂浆地面:(关键用于住宅分户门内) 现浇砼楼板上做20厚1:2水泥砂浆找平。 3. 花岗石地坪、玻化石地坪、地砖地坪。 现浇板楼板上做20厚1:3水泥砂浆找平,用JCTA-300粘合剂粘贴花岗石和玻化石。z (四) 内墙粉刷 内粉刷施工 1. 基层处理:砖石、混凝土和轻质墙体基层表面凹凸太多部位事先要进行剔平或用1:3水泥砂浆补齐。表面太光要剔毛,或用界面处理剂薄薄抹一层,表面砂浆、污垢、油漆等均应事先清除洁净,并洒水湿润。不一样基层材料如砖石、砼、轻质砌块等相接处应铺设钢丝网,钢丝网用间隔300*300木针固定,钢丝网搭缝宽度从缝边起每边不得小于25OMM。 2. 内粉刷: (1) 厨房、卫生间墙面:20厚1:2.5防水水泥砂浆刮两糙搓毛→平整一细砂水泥浆二道。 (2) 楼梯间墙面:20厚1:1:4混合砂浆刮两糙→白水泥加107胶水→批嵌两度刷苯稀酸内墙涂料两度。 (3) 内墙面及平顶: l 1:1:4混合砂浆20厚刮两糙,要求:基础泛白后再进行下道工序。 l 面层: 第一遍纯白水泥加优质801胶水: 第二遍和第三遍同第一遍(三遍厚度不超出2mm); 第四遍30%白水泥+70%轻钙粉+801胶水; 第五遍15%白水泥+85%轻钙粉+801胶水且压光抛光; (第四、第五遍可加适量滑石粉) (五遍完成面厚度控制在3mm左右,压光抛光时应控制好时间) 3. 内粉刷施工要求: (1) 为确保墙面平整度、垂直度,粉刷前均应做好灰饼,而且冲好龙筋,由质量员验收合格后再行粉刷,粉刷时严格控制砂浆配合比和抹灰厚度。 (2) 顶棚施工时先处理洁净,粉刷前在墙面四面弹出水平线,由水平线上量至顶棚标高,依据标高设置好顶棚底板灰饼。顶棚粉刷宜薄不宜厚,且必需杜绝顶棚起壳。第一糙粉刷后,二糙宜隔夜施工,注意收光时不能用力过大。 (3) 内墙阳角及门窗洞处均做1:2水泥砂浆护角及粉刷,墙面护角高1800。 4. 踢脚: (1) 踢脚做法:100高1:2水泥砂浆暗踢脚,厚度同所在墙面。 (2) 抹水泥踢脚线时,前一天应将基层充足洒水湿润,实施作业时必需将基层表面清理洁净,严格控制水泥砂浆水灰比(小于0.55) 。稠度应控制在3.5cm左右,抹灰层过厚应分层操作。 (3) 内墙抹灰高度应加以控制,不要抹到踢脚板部位上。如在踢脚板部位有混合砂浆,应认真将其清除洁净,再抹水泥踢脚板而层,以免踢脚板起壳。 (4) 本工程为暗踢脚线,故在内墙面层施工时应用粘胶带等物将踢脚线遮盖隔离,确保踢脚线和墙面分色清楚。踢脚线抹灰前,墙面应弹线,控制其高度和水平度。 5. 内墙粉刷前先做样板,经监理及甲方代表检验认能够后,方可进行全方面内粉刷施工。 (五) 排水 1. 本工程平屋面排水坡度选择2%,天沟、檐沟坡度1%,屋面排水管采取φ100PVC雨水管。 2. 沿建筑物四面设明沟。 3. 阳台排水详见建施平面图(参见水施)。 4. 商场屋面局部采取内排水,详见水施。 (六) 防火 1. 本工程耐火等级为一级。所采取建材构件、部位均应符合对应耐火等级和耐火极限。 2. 竖向管道井管道安装完成后必需每隔二~三层在楼板处浇捣100厚细石砼(洞孔大需内配钢筋)作为水平防火分隔。 3. 防火墙必需砌至梁底,不留缝隙。穿墙管道安装完成后即用非燃烧材料将周围密实。各类防火门及防火卷帘均应严格符合规范要求耐火时间,其产品应由经消防部门认可生产厂家制作。各类防火门耐火时间:甲级防火门为1.2小时;乙级防火门为0.9小时;丙级防火门为0.6小时。防火卷帘设加密喷淋保护。 4. 全部防火器材均应采取经消防部门认可产品。 (七) 油漆 1. 木门油漆色另定。 2. 全部饰面油漆均需做样板,经业主及建筑师确定后按样板施工。 3. 金属面:露明部分防锈漆一度,银粉二度,不露明部分刷防锈漆二度。 4. 材料防腐:凡预埋入墙体木构件均应满涂水柏油防腐。 (八) 门窗 1. 本工程外窗采取系列彩钢板偏轴立旋窗;阳台门采取系列彩钢板推拉门;玻璃采取中空玻璃,玻璃为白片玻璃,离楼面1100高以下窗玻璃和阳台栏板玻璃均采取夹胶安全玻璃;厕所间为磨砂玻璃;分户门采取防盗门;并配有楼宇对讲系统。 2. 门窗框料系列选择,玻璃厚度确实定,均基于分包商力学计算。 3. 外门窗由分包商进行深化设计,由业主和建筑师确定。 4. 木门预埋木砖均应参考上海建筑标准图集DBJ08-62-94, 图集号94沪J611《木门》。 5. 内门图纸仅示意开启方向而不安装,由用户自理。 6. 住户防盗门均参考上海建筑产品推荐性图集图集号94沪J/T601, 其预埋件做法由厂家提供施工单位。 7. 管道井检修门为丙级防火门(另详)。 8. 立樘位置:彩钢板门窗及其它门窗除图中尤其说明外均居墙中。 9. 全部门窗尺寸均为洞口尺寸,实际以现场测量为准。 10. 门窗安装及保护 (1) 施工前准备工作 l 彩钢门窗及其部件、配件等,在运输保管和施工过程中,应采取预防其损坏或变形方法。 l门窗堆放地点应洁净、平整,以免砂石、灰尘等杂物进入玻璃槽、排气孔内,不得堆放在露天,避免日晒雨淋,并不得和腐蚀物质接触,不应直接接触地面,下部应用方木垫,且应立放,立放角度不应小于70℃,并采取防倾倒方法。 l温度对门窗影响较大,所以它贮存温度不应大于50℃,和热源距离不应小于1米。门窗在现场安放应不超出二个月即行安装。当存放门窗地方环境温度低于0℃时,安装前应在室温下放置二十四小时。 l 工具应完备,材料应齐全,量具应定时检验,当达不到要求时应立即更换。 l门窗安装前,应按设汁图纸要求检验门窗数量、品种、规格、开启方向、外形等,门窗五金件、密封条、紧固件等应齐全,不合格者应给予更换。 (2) 彩钢门窗安装 l 应将不一样规格和型号门窗搬到对应洞口旁竖放,当发觉保护膜脱落时,应补助,并应在框上下边划好中线。 l 在窗洞口划好中线和水平标高线,检验上下边位置及其内外朝向,确定无误后再行固定。 l当门窗装入洞口时其上下框中线应和洞口中线对齐。上下四角及横框对称位置应用木楔塞紧作临时固定。然后按设计要求确定门窗在墙体厚度方向位置,并调整好垂直度、水平度及直角。 l 门窗框和洞口之间缝内腔应采取泡沫条填实,再用发泡聚苯乙烯等弹性材料分层填塞,然后用水泥砂浆嵌实。 l 门锁和执手等五金配件应安装牢靠,位置正确,开关灵活。 (3) 彩塑钢门窗安装后成品保护: l 塑钢门窗在安装过程中及验收前,采取可靠保护方法不得污损。 l 已安装门窗框洞口不得作为运料通道。 l 严禁在门窗框上、扇上安装脚手架,悬挂重物。外脚手架不得顶压在门窗框上,并严禁蹬踩窗框、窗扇或窗撑。 l 应预防利器划伤门窗表面: 应预防电、热和焊花烧伤或烫伤面层。 l 塑钢门窗框上槛及两侧用胶带纸、薄膜保护好,下槛用九夹饭制成马蹄形盖板保护。 (4) 塑钢门窗淋水试验 l在外粉刷及塑钢门窗安装完成后,用消防水喷淋墙面,每个冲淋面连续时间不少于1个小时,到房间内逐一检验门窗有没有渗水现象,其结果须经监理及甲方代表验收认可。 l 下大雨时、雨后立即到房间逐一检验门窗有没有渗水现象,其结果亦须经监理及甲方代表验收确定。 (九) 室外隶属工程 1. 明沟 (1) 室外明沟施工时,先将明沟底部四面虚土扎实,然后浇捣10cm厚c10砼厚底板,依据设计要求制模,细石砼浇捣结构形状。 (2) 明沟要求离墙2cm,设伸缩缝,缝内用建筑油膏嵌填,外面和沟底用1:2水泥砂浆粉刷,并应挺括、顺直、平整,中间圆弧形状一致,流水坡度顺畅。 (3) 明沟几何尺寸为里7cm外8cm中15cm,深度6~10cm。 (4) 雨水管接下处设13#咖厘,13#咖厘位置设月亮弯,13#咖厘板面宜比明沟底面略低,以利出水,且咖厘盖板宜放置在月亮弯中心。 2. 道路 (1) 按设计要求放出道路灰线,整平路基,素土分批@150扎实,上铺碎砖道渣整平压实,上做C20 150厚素砼路面(路心标高一致,向路两侧及咖厘方向泛水)。路面制模时坡度和道路侧边设置落水咖厘应对应,以杜绝积水现象。 (2) 路面砼浇捣时塌落度应控制在2-4CM以内,面层必需随捣随抹光,且严格掌握收手时间进行压光和抽纹工作。 (3) 伸缩缝用黑色建筑油膏嵌填,伸缩缝挺直成一线,宽窄一致。 (4) 路面养护是道路施工一个关键步骤,路面浇捣后达成一定强度应浇水养护,并覆盖草袋,不得在养护期内上人或堆放材料。 (5) 完成后路面应保持路面清洁,且有专员清扫,保持小区道路整齐。 (6) 道路侧石施工时,依据道路坡度,接通线施工。侧石和路边缘伸缩缝应大小一致,侧石和侧石之间用1:2水泥砂浆嵌填密实。成型后道路侧石应刷黄、黑相间调和漆二度以形成和路面高差显著标识。 3. 大门、围墙、传达室、排气井见建详。 4. 绿化及小品由景观分包商深化设计 (十) 其它 1. 户内储藏室、壁橱由用户二次装修。 2. 全部檐口、外门窗口顶线、线角均做滴水线,做法见墙身节点相关部分。 3. 地下室集水井及明沟均做30厚成品铸铁盖板。 4. 消防箱采取铝合金消火栓箱,位置详见水施。 5. 全部管道井内钢筋不停,待管道安装后,每层用同标号细石砼现浇板密封以确保防火安全. 6. 装修完后,全部卫生间、阳台处标高均低于对应楼面标高20, ,并向地漏找坡1%. 7. 全部房间、楼梯间均做100高踢脚,用料做法同各楼面。 8. 预留洞:设备留洞详见结施图,施工时应对水、电、风各专业设备预留洞亲密配合。空调机室外穿墙管及墙面热水器留洞见建施。 9. 1.2#4层住宅部分外窗加防护网。 10. 住宅电梯采取上海三菱SP-VV系列乘客电梯,载重量为1000kg, ,速度1.5m/s. 梯门指示留洞,井道内支架预埋件,地坑缓冲器位置及留洞等尺寸和电梯厂家提供土建详图查对,无误后再进行施工。浇砼前应由电梯厂商验收。 11. 商场客货两用梯1台,载重量为1500kg,速度1m/s, 为液压电梯,机房设在地下一层。 12. 商场自动扶梯采取上海三菱电梯J型系列,净宽800mm,速度0.5m/s。 13. 本工程所用多种材料设备产品均应质检部门同意后施工。 14. 信报箱,选自DBJT08-59-93,图集号93沪J901-9。 15. 厨房烟道排风道选择上海市建筑产品推荐性图集2《住宅厨房垂直排烟道》,图集号94沪J/T-102。 16. 阳台晒衣架选择不锈钢升降式衣架,选型待定。 17. 屋顶水箱为混凝土水箱衬不锈钢内胆,并经相关部门检验,符合国家卫生标准后方可使用。 18. 建筑平面图中所表示钢筋砼柱,钢筋砼剪力墙其定位、截面尺寸详见结施图,填充墙厚度和所在钢筋混凝土墙段相同。设备表箱留洞应配合设备专业图纸进行施工。 19. 图中未注明具体做法和质量要求均应遵照国家现行验收规范施工,发觉图纸中问题立即和设计人员联络。 20. 门窗应由分包商进行深化设计,由建筑师和业主确定后方可按深化图制作。玻璃幕墙应由含有对应设计和施工资质分包商进行深化设计,经建筑师确定幕墙设计和施工应符合《玻璃幕墙工程技术规范》JGJ20-96及其它技术规范。 21. 说明中未尽者均按相关施工操作验收规范。
