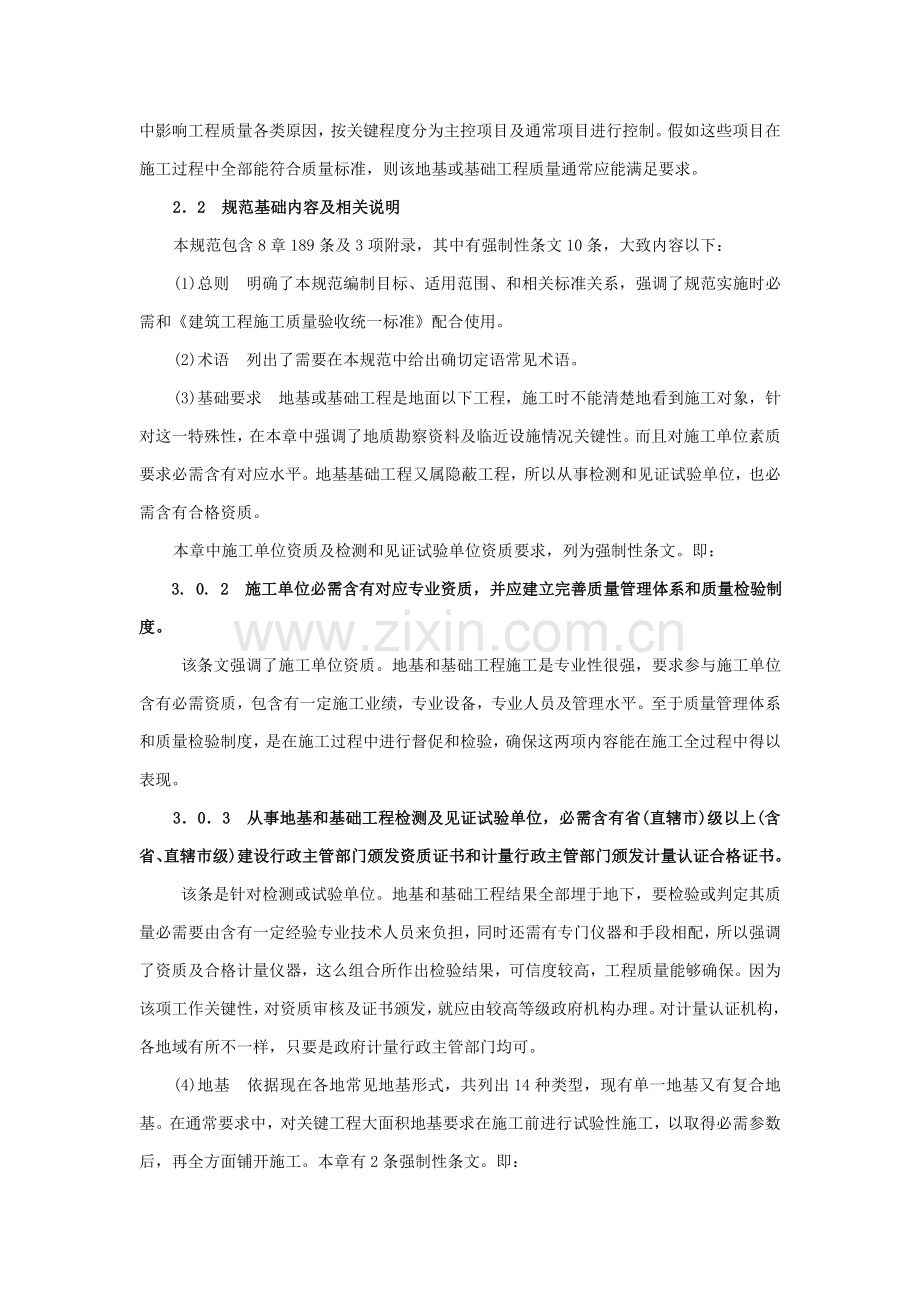

建筑地基基础施工质量验收规范GB 50202-讲解提要1 编制概况依据建设部建标11997108号文要求，于1998年由上海建工集团总企业所属上海市基础工程企业为主，组成规范修订组，对地基和基础工程施工及验收规范GBJ202-83进行修订。修订组于1999年初就修订标准及各自分工作了讨论并形成了最终意见。1999年上六个月又对各自分工内容作了交流，对应达成水平、增添和删掉内容、计划安排等统一了认识，为开展下一步工作奠定了基础。1999年末，修订组组员到广东、天津、南京、杭州、北京等地作调研，并邀请相关教授对规范内容提出意见。上六个月又发出了书面征求意见稿，同时召开了不一样形式座谈会、咨询会，对征求意见稿提出了很多好提议及需作修改意见。根据领导小组总体安排，将土方工程编人本规范中。末形成了送审稿初稿，在此基础上，又广泛听取意见，将反馈意见归纳整理后，形成了最终送审稿，5月在上海召开了规范审查会，和会教授一致同意经过审查，同时也提出了若干修改意见。经修正后组成了最终报批稿。2 规范内容介绍21 规范特点本规范在编制中尽可能考虑到各地常见地基及基础形式，如北方常见土和灰土挤密桩、扎实水泥土桩、水泥粉煤灰碎石桩，南方及沿海地域常见振冲地基、锚杆静压桩等。删除了部分不常见或质量不易确保、对环境易产生污染、和绿色工程不尽相符地基及基础形式，如硅化地基、木桩、爆扩桩。伴随施工技术水平提升及新技术开发应用，规范也编人了部分业已成熟新地基基础形式，如先张法预应力离心管桩，塑料排水带预压地基，水泥土搅拌桩，H型钢桩，预制地下连续墙，土工合成材料地基等。有些桩种虽已在工程界应用，但不管是理论分析还是施工控制手段均需深入探索、总结，以取得较完整工艺方法及验收手段，如磐石支磐桩、变截面桩(竹节桩)、底部注浆桩等。现在暂不编入规范中。本规范包含地基和基础，其独立性较强。所以，规范编制完全根据各类不一样形式地基和基础，从施工前、施工中到施工后应控制关键工序、关键内容着眼，把好每一项地基或基础施工质量关，以取得符合施工质量最终止果。对多种不一样地基或基础，依据施工过程中影响工程质量各类原因，按关键程度分为主控项目及通常项目进行控制。假如这些项目在施工过程中全部能符合质量标准，则该地基或基础工程质量通常应能满足要求。22 规范基础内容及相关说明本规范包含8章189条及3项附录，其中有强制性条文10条，大致内容以下：(1)总则 明确了本规范编制目标、适用范围、和相关标准关系，强调了规范实施时必需和建筑工程施工质量验收统一标准配合使用。(2)术语 列出了需要在本规范中给出确切定语常见术语。(3)基础要求 地基或基础工程是地面以下工程，施工时不能清楚地看到施工对象，针对这一特殊性，在本章中强调了地质勘察资料及临近设施情况关键性。而且对施工单位素质要求必需含有对应水平。地基基础工程又属隐蔽工程，所以从事检测和见证试验单位，也必需含有合格资质。本章中施工单位资质及检测和见证试验单位资质要求，列为强制性条文。即： 3. 0. 2 施工单位必需含有对应专业资质，并应建立完善质量管理体系和质量检验制度。 该条文强调了施工单位资质。地基和基础工程施工是专业性很强，要求参与施工单位含有必需资质，包含有一定施工业绩，专业设备，专业人员及管理水平。至于质量管理体系和质量检验制度，是在施工过程中进行督促和检验，确保这两项内容能在施工全过程中得以表现。303 从事地基和基础工程检测及见证试验单位，必需含有省(直辖市)级以上(含省、直辖市级)建设行政主管部门颁发资质证书和计量行政主管部门颁发计量认证合格证书。 该条是针对检测或试验单位。地基和基础工程结果全部埋于地下，要检验或判定其质量必需要由含有一定经验专业技术人员来负担，同时还需有专门仪器和手段相配，所以强调了资质及合格计量仪器，这么组合所作出检验结果，可信度较高，工程质量能够确保。因为该项工作关键性，对资质审核及证书颁发，就应由较高等级政府机构办理。对计量认证机构，各地域有所不一样，只要是政府计量行政主管部门均可。(4)地基 依据现在各地常见地基形式，共列出14种类型，现有单一地基又有复合地基。在通常要求中，对关键工程大面积地基要求在施工前进行试验性施工，以取得必需参数后，再全方面铺开施工。本章有2条强制性条文。即：415 对灰土地基、砂和砂石地基、土工合成材料地基、粉煤灰地基、强夯地基、注浆地基、预压地基，其处理质量或地基承载力检验数量，每单位工程应不少于3点，1000m2以上工程，每100m2最少有1点，3000m2以上工程每300 m2最少有1点，每一独立基础下最少有1点，基槽每20延米有1点。该条是针对单一地基质量检验。这类地基质量检验指标较多，有十字板剪切强度，有动力触探，也有直接用地基承载力来检验；取决于设计要求或地域经验，所以，这里也没作具体要求。不过，对数量作了明确要求，不管是触探，还是地基承载力或其它指标检验，全部可作为1个点，只要不是在同一地点。对有间歇期要求地基，应按要求在间歇期后，进行质量检验。416 对水泥土搅拌桩复合地基、高压喷射注浆桩复合地基、砂桩地基、振冲桩复合地基、土和灰土挤密桩复合地基、水泥粉煤灰碎石桩复合地基及扎实水泥土桩复合地基，应检验桩体质量，数量为总数2但不少于10根。桩承载力检验，数量为总数05-1，但不少于3根。该条是复合地基质量检验。这类地基中桩是主体，应检验桩体成桩质量及桩竖向承载力。桩体质量检验方法较多，可由设计要求或采取当地成熟方法。桩承载力检验，如进行了复合地基承载力检验，则无须反复再做桩承载力检验。工程位置地质条件较单一，桩多种参数全部是一样，工程规模较大，则桩承载力检验数量，可依据实际情况，由设计方来确定。 各类地基处理适用范围： 在本章中提到灰土地基、砂和砂石地基、土工合成材料地基、粉煤灰地基均属换填法处理地基范围。换填法是将基础底面下一定范围内软弱土层挖去，换填其它无侵蚀性低压缩性散体材料，分层扎实作为地基持力层。它适适用于淤泥、淤泥质土、湿陷性黄土、素填土、杂填土地基及暗沟、暗塘等浅层处理。 土工合成材料地基是利用土工材料高强度和韧性等力学性能，和其上填土间有较大摩擦力，可分散荷载、扩散应力，将荷载均匀分布传输于下层地基，从而起到加强、加劲作用，降低沉降和位移，提升承载力和稳定性。土工合成材料在地基工程应用中关键作用有排水、反滤、隔离和加固、补强等。用于换土垫层土工合成材料，在地基中关键起加筋作用，以提升软土地基强度、增大地基稳定性并减小地基变形。在加筋土垫层中，关键由土工合成材料承受较大拉应力，所以要求选择高强度、低徐变材料。用于垫层土工合成材料包含机织土工织物、土工网、土工格栅、土工垫、土工格室等。 强夯地基适用处理碎石土、砂土、低饱和度粉土和粘性土、湿陷性黄土、杂填土和填土等地基。 注浆地基适适用于砂及砂砾石、软粘土、湿陷性黄土等地基。修复基础和纠偏也可用此法。预压地基适适用于处理淤泥质土、淤泥和冲填土等饱和粘性土地基。 在表4.8.4预压地基和塑料排水带质量检验标准中提到固结度：因为饱和土压缩过程关键取决于土壤孔隙水自由水挤出，饱和土只有排出孔隙水后才能使它体积降低，从而发生压缩沉降，饱和土排水、压缩过程称为渗透固结，简称固结。设St表示饱和粘性土在时间t是所达成沉降量，S表示其最终沉降量，U表示固结度，则U=St/S。 振冲法加固地基是利用振动和水冲加固土体地基，所以又称振动水冲法。它是利用中间带有高压水管振冲器，在边振边冲共同作用下，依靠振冲器强力振动使饱和砂层发生液化，砂颗粒重新排列，孔隙降低，其次依靠振冲器水平振动力，在加回填料情况下还经过填料使砂层挤压加密。以后发展应用于粘性土地基，在粘性土中制造一群以石块、砂砾等散粒材料组成桩体，这些桩体和原地基土一起组成所谓复合地基。所以振冲法又组成了两种不一样加固机理方法，前者称振冲密实法，后者称振冲置换法。振冲密实法又依据砂土质不一样，又有加填料和不加填料两种。振冲置换法适适用于处理不排水抗剪强度大于20kPa粘性土、粉土、饱和黄土和人工填土等地基。振冲密实法适适用于处理砂土和粉土等地基。不加填料振冲密实法仅适适用于处理粘粒含量小于10%粗砂、中砂地基。 高压喷射地基适适用于淤泥、淤泥质土、粘性土、粉土、黄土、砂土、填土和碎石土等地基。 水泥搅拌桩地基适适用于淤泥、淤泥质土、粉土和含水量较高粘性土地基。 土和灰土挤密桩复合地基适适用于处理地下水位以上湿陷性黄土、素填土和杂填土等地基。水泥粉煤灰碎石桩复合地基适适用于砂土、粉砂土、松散填土、粉质粘土、粘土、淤泥质土等地基。 在表4.13.4水泥粉煤灰碎石桩复合地基质量检验标准和表4.14.4扎实水泥土桩复合地基质量检验标准中提到褥垫层是在持力层地基以上，基础以下铺设3050cm厚垫层，它作用是合理地调整地基压缩不均匀性。 扎实水泥土桩复合地基适适用于素填土、杂填土、湿陷性黄土和软粘土地基。 砂桩地基适适用于杂填土、素填土和松散砂土地基和软粘土层地基。(5)桩基础 按目前工程中常见5种桩型分别提出了质量控制及验收要求。有些桩型其施工工艺基础类同，质量控制和验收可相互参考，如混凝土灌注桩，有钢护筒护壁、也有泥浆护壁；有正循环出土也有反循环出土；有干作业也有湿作业等，不因施工工艺不一样而分列质量控制及验收，全部合并为一个混凝土灌注桩。在本章之前，有通常要求，在这一节中讲到了桩基施工质量验收中碰到部分共性问题。如桩位偏差，中间验收，原材料验收等。本章共有4条强制性条文。即：513 打(压)人桩(预制混凝土方桩、预应力离心管桩、钢桩)桩位偏差，必需符合表513要求。斜桩倾斜度偏差不得大于倾斜角正切值15(倾斜角系桩纵向中心线和铅垂线夹角)。该条是针对打(压)入桩成桩质量。桩位是桩基中关键质量原因，而打(压)入桩因施工工艺不妥造成桩位偏差事故屡有发生，以致造成补桩或承台扩大。为此必需对桩位偏差作严格控制。 514 灌注桩桩位偏差必需符合表514要求，桩顶标高最少要比设计标高高出05m，桩底清孔质量按不一样成桩工艺有不一样要求，按本章各节要求实施。每浇注50m3必需有1组试件，小于50m3桩，每根桩必需有1组试件。该条针对灌注桩成桩质量。表514是桩位偏差控制标准。很多灌注桩承载力达不到要求，加载后，沉降过大，全部是清孔不根本所致，对清孔作严格要求极有必需，对有些正循环工艺施工钻孔桩，更要强调。试件强度是桩体强度反应，每根桩有1组试件，确保了全部灌注桩桩体强度有了确切反应。515 工程桩应进行竖向承载力检验。对于地基基础设计等级为甲级或地质条件复杂，成桩质量可靠性低桩基，应采取静载荷试验方法进行检验，检验桩数不应少于总数1，且不少于3根，当桩总数少于50根时，不应少于2根。 桩基工程中桩竖向承载力必需检验，因为竖向承载力检验不局限于静载试验一个方法，本条只对一定条件下，一定等级工程作了静载试验要求。检验数量，如工程桩数很多，且地质条件单一，桩径、桩长均一样，其最终数量可由设计确定。要说明是工程试桩，如作为工程桩使用，该桩可计入总量内。51. 6 桩身质量应进行检验，对混凝土预制桩及地下水位以上且终孔后经过核验干作业灌注桩，检验数量不应少于总桩数10，其它类型灌注桩不应少于总数20，且每个柱子承台下不得少于1根。桩身质量检验以往对灌注桩较重视，近几年来预制桩也出现了很多因锤击不妥或接头处理不妥而造成断裂现象，所以对预制桩在沉桩后提出了桩身质量检验要求。因为混凝土预制桩及地下水位以上干作业灌注桩，其成桩条件较其它类型灌注桩要好，检验数量相对可少部分。检验方法没有强调，低应变动测、超声波检测等全部可选择。(6)土方工程 本章内容为土方开挖和土方回填。土方工程是本规范中新增加内容。(7)基坑工程 也是本规范新增加内容。基坑工程通常情况下均为临时性工程，但从降低重大事故甚至是灾难性事故着眼，有必需作些规范性要求，以确保整个基坑安全。依据现在常见基坑围护结构形式，共列出6种结构。另外，还编入了支撑系统及降水排水方法。在本章通常要求中，对基坑工程中部分共性化及常常出现问题，作了具体要求。本章保留了原规范中地下连续墙及沉井和沉箱，这是因为这类结构本身就是挡土用，将其编入基坑工程应是适宜。本章有2条强制性条文，一条是基坑土方开挖次序及支撑安装标准。另一条是基坑变形控制要求，全部是围绕确保基坑支护安全而设置。即：713 基坑工程中土方开挖次序、方法必需和设计工况相一致，并遵照“开槽支撑，先撑后挖，分层开挖，严禁超挖”标准。近几年来高层建筑飞速发展同时，对应地下结构也日益增多，而且越来越深，使基坑工程也向更大、更深发展。不过在基坑工程施工中出现过不少坍塌事故，有些是重大安全事故。本条目标是加强开挖和支护协调配合，使整个基坑工作状态处于同设计相符受控状态，达成安全施工效果。717 基坑(槽)、管沟土方工程验收必需以确保支护结构安全和周围环境安全为前提。当设计有指标时，以设计要求为依据，如无设计指标时应按表717要求实施。 环境保护已日益受到社会重视，基坑工程施工不妥造成房屋沉降、管道开裂、地面裂缝等事例时有发生，本条目标也是从环境保护要求而制订钓。因各地具体条件不一样，量化指标上要一致是较难，所以，首先由设计作要求，表717是设计也未作要求情况下实施依据。表中将基坑分成三级，利于分别对待。 地下连续墙：地下连续墙是建造深基础工程和地下构筑物一项新技术，它先在地面上采取挖槽机械，沿着深开挖工程周围轴线，依靠泥浆护壁条件下，开挖出一条狭长深槽，清槽后在槽内吊放钢筋笼，然后用导管法灌筑水下砼，筑成一个单元槽段，如此逐段进行，在地下筑成一道连续钢筋混凝土墙壁。 导墙是在地下连续墙深槽开挖前，沿其纵轴线位置开挖导沟，在导沟两侧浇筑1.22.0m深混凝土或钢筋混凝土墙，此墙即称导墙，用作控制挖槽位置，为挖槽机导向，容蓄泥浆，预防槽顶部坍塌；作施工时水平和竖向测量基准；作吊放钢筋笼设置水下浇灌混凝土导管和架设挖槽机械支承点。 电渗井点排水是利用井点管（轻型井点或喷射井点管）本身作阴极，沿基坑外围部署；用钢管（直径5070mm）或钢筋（直径25mm以上）作阳极，埋设在井点管环圈内侧0.81.5m处，并外露在地面上约2040cm，其入土深度应比井点管深50cm，以确保水位能降到所要求深度。阴阳极数量宜相等，平行交错排列。直流电可利用功率为9.620kw直流电焊机供给。(8)工程验收 本章结合统一标准要求，叙述了工程验收程序，需提供资料和验收组织等具体要求。对验收中出现不符合验收标准情况，就怎样处理也作了解释。地基基础分部工程、分项工程划分序号分部工程子分部工程分 项 工 程1地基和基础无支护土方土方开挖、土方回填有支护土方排桩，降水、排水、地下连续墙、锚杆、土钉墙、水泥土桩、沉井和沉箱，钢及混凝土支撑地基处理灰土地基、砂和砂石地基、土工合成材料地基、粉煤灰地基，强夯地基，振地基，砂桩地基，预压地基，高压喷射注浆地基，土和灰土挤密桩地基，注浆地基，水泥粉煤灰碎石桩地基，扎实水泥土桩地基，水泥土搅拌地基桩基锚杆静压桩及静力压桩，预应力离心管桩，钢筋混凝土预制桩，钢桩，混凝土灌注桩（成孔、钢筋笼、清孔、水下混凝土灌注）检验批验收统计填写举例地基基础工程检验批质量验收统计工程名称分项工程名称强夯地基验收部位施工单位专业工长项目经理施工实施标准名称及编号分包单位分包项目经理施工班组长主控项目质量验收规范要求施工单位检验评定统计 监理（建设）单位验收统计1地基强度设计要求 kpa2地基承载力设计要求 kpa通常项目1夯锤落距许可偏差300mm2锤重许可偏差100kg3夯击遍数及次序 设计要求 4夯点间距许可偏差500mm5夯击范围（超出基础范围距离）设计要求 m6前后两遍间歇时间设计要求 d施工单位检验评定结果 项目专业质量检验员： 年 月 日监理（建设）单位 验收结论监理工程师（建设单位项技术责任人）： 年 月 日
