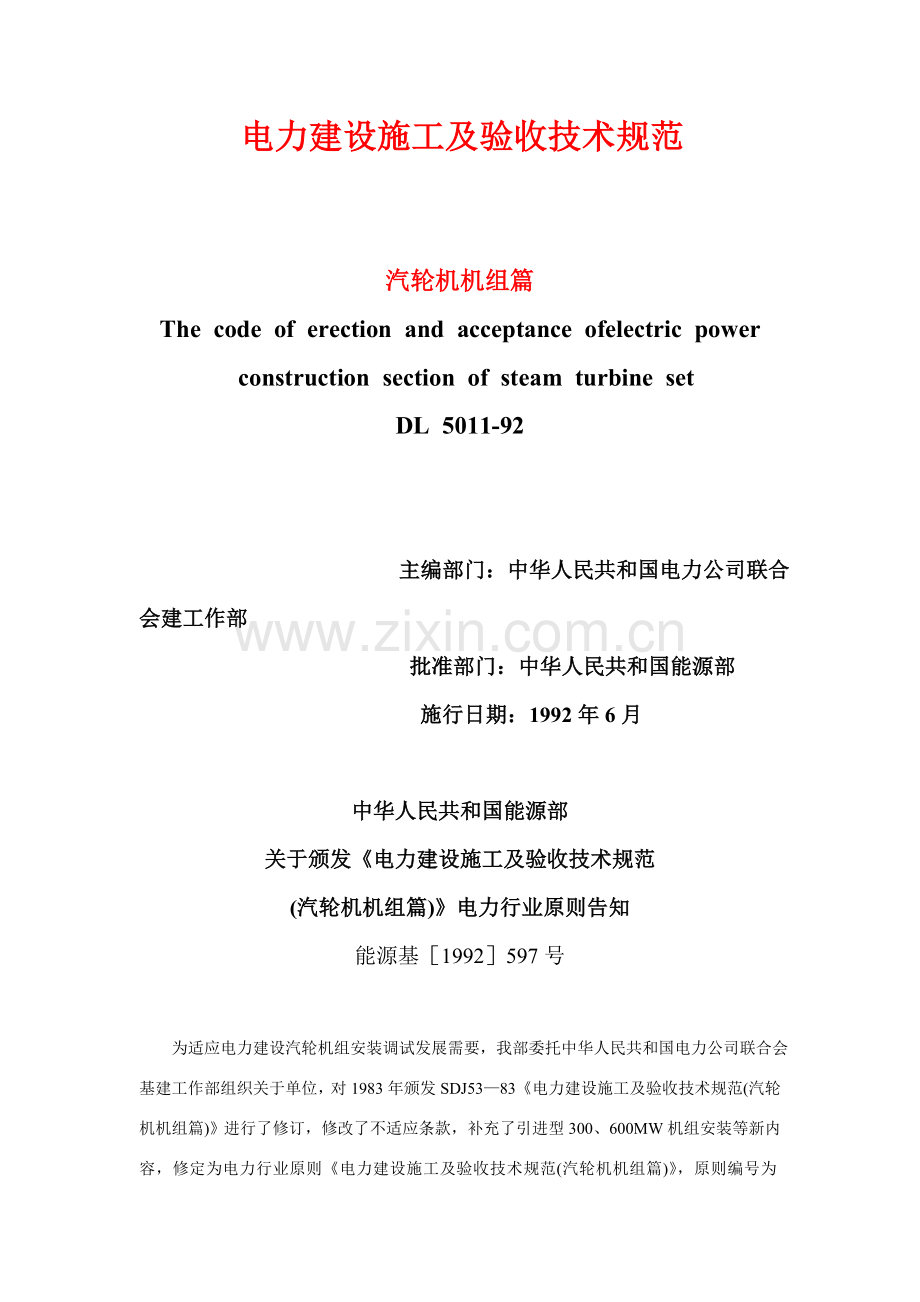

综合项目施工及验收关键技术标准规范汽轮机机组篇.doc_第1页
第1页 / 共116页

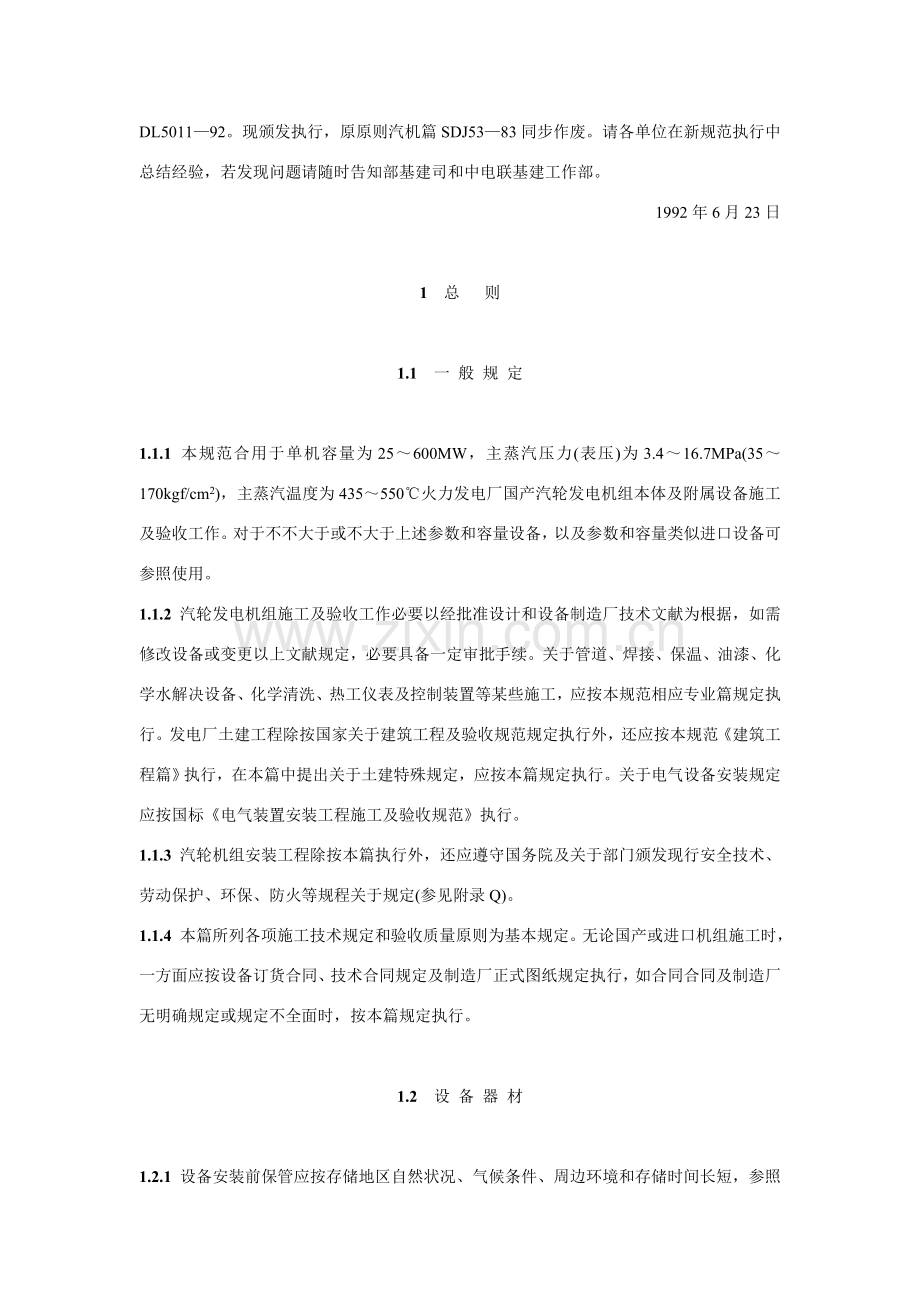

综合项目施工及验收关键技术标准规范汽轮机机组篇.doc_第2页
第2页 / 共116页
综合项目施工及验收关键技术标准规范汽轮机机组篇.doc_第3页
第3页 / 共116页
综合项目施工及验收关键技术标准规范汽轮机机组篇.doc_第4页
第4页 / 共116页
综合项目施工及验收关键技术标准规范汽轮机机组篇.doc_第5页
第5页 / 共116页
点击查看更多>>
资源描述

1、电力建设施工及验收技术规范 汽轮机机组篇 The code of erection and acceptance ofelectric power construction section of steam turbine set DL 5011-92 主编部门:中华人民共和国电力公司联合会建工作部 批准部门:中华人民共和国能源部 施行日期:1992年6月 中华人民共和国能源部 关于颁发电力建设施工及验收技术规范 (汽轮机机组篇)电力行业原则告知 能源基1992597号 为适应电力建设汽轮机组安装调试发展需要,我部委托中华人民共和国电力公司联合会基建工作部组织关于单位,对1983年颁发SDJ5

2、383电力建设施工及验收技术规范(汽轮机机组篇)进行了修订,修改了不适应条款,补充了引进型300、600MW机组安装等新内容,修定为电力行业原则电力建设施工及验收技术规范(汽轮机机组篇),原则编号为DL501192。现颁发执行,原原则汽机篇SDJ5383同步作废。请各单位在新规范执行中总结经验,若发现问题请随时告知部基建司和中电联基建工作部。 1992年6月23日 1 总 则 1.1 一 般 规 定 1.1.1 本规范合用于单机容量为25600MW,主蒸汽压力(表压)为3.416.7MPa(35170kgf/cm2),主蒸汽温度为435550火力发电厂国产汽轮发电机组本体及附属设备施工及验收工

3、作。对于不不大于或不大于上述参数和容量设备,以及参数和容量类似进口设备可参照使用。 1.1.2 汽轮发电机组施工及验收工作必要以经批准设计和设备制造厂技术文献为根据,如需修改设备或变更以上文献规定,必要具备一定审批手续。关于管道、焊接、保温、油漆、化学水解决设备、化学清洗、热工仪表及控制装置等某些施工,应按本规范相应专业篇规定执行。发电厂土建工程除按国家关于建筑工程及验收规范规定执行外,还应按本规范建筑工程篇执行,在本篇中提出关于土建特殊规定,应按本篇规定执行。关于电气设备安装规定应按国标电气装置安装工程施工及验收规范执行。 1.1.3 汽轮机组安装工程除按本篇执行外,还应遵守国务院及关于部门

4、颁发现行安全技术、劳动保护、环保、防火等规程关于规定(参见附录Q)。 1.1.4 本篇所列各项施工技术规定和验收质量原则为基本规定。无论国产或进口机组施工时,一方面应按设备订货合同、技术合同规定及制造厂正式图纸规定执行,如合同合同及制造厂无明确规定或规定不全面时,按本篇规定执行。 1.2 设 备 器 材 1.2.1 设备安装前保管应按存储地区自然状况、气候条件、周边环境和存储时间长短,参照部颁SDJ6884电力基本建设火电设备维护保管规程和设备技术文献对设备存储规定,做好保管工作,防止设备变形、变质、腐蚀、损伤和丢失。 1.2.2 设备订货时应规定由厂家提供和随设备交付技术文献,作为施工及质量

5、检查重要根据,重要文献如下: (1)设备供货清单及设备装箱单; (2)设备安装、运营、维护阐明书和技术文献; (3)设备出厂证件、检查实验记录及重大缺陷记录; (4)设备装配图和部件构造图; (5)重要零部件材料材质性能证件; (6)所有随箱图纸资料。 1.2.3 设备装卸和搬运,除应按热机安装安全工作规程执行外,还应遵守下列规定: (1)起吊时应按箱上指定吊装部位绑扎吊索。吊索转折处应加衬垫物,防止损坏设备。 (2)弄清设备或箱件重心位置,对设备上活动某些应予固定,并防止设备内部积存液体流动和重心偏移,导致倾倒。 (3)对刚度较差设备,应采用办法,防止变形。 1.2.4 设备和器材应分区别类

6、存储,并应符合下列规定: (1)存储区域应有明显区界和消防通道,并具备可靠消防设施和有效照明。 (2)大件设备存储位置应依照施工顺序和运送条件,按照施工组织设计规定合理布置,尽量避免二次搬运。 (3)设备应切实垫好,与地面保持一定高度,堆放场地排水应畅通,并不得堆叠过高。 (4)地面和货架应具备足够承载能力。 (5)依照设备特点和规定分别做到防冻、防潮、防震、防尘和不致倾倒等。 (6)对海滨盐雾地区和有腐蚀性环境,应采用特殊办法,防止设备锈蚀。 (7)精密部件应存储在货架上,或按规定放置在保温库内。特殊钢种管材、管件和部件,应分类存储,不得混淆。 (8)对充氮保护设备,应定期检查氮气压力及设备

7、密封状况,当压力低于3.5kPa时,应及时补充氮气。 1.2.5 设备管理人员应熟悉设备保管规程和汽轮机组设备特殊保管规定,经常检查设备存储状况,保持设备完好 1.2.6 设备到达现场后,应会同关于部门开箱清点,对设备名称、规格、数量和完好状况进行外观检查,对于常有缺陷设备和有怀疑部套应重点检查,作出记录,并应做到: (1)开箱应使用适当工具,不得剧烈敲击,以防止损坏设备。对装有精密设备箱件,更应注意对加工面妥为保护。 (2)设备转动和滑动部件,在防腐涂料未清理前,不得转动和滑动,检查后仍应进行防腐解决。 (3)装箱设备开箱检查后不能及时安装者,应复箱封闭好;对长时间露天放置箱件,应加防雨罩。

8、 1.2.7 设备在安装前,必要按本规范规定对设备进行检查。如发既有损坏或质量缺陷,应及时告知关于单位共同检查。对于设备制造缺陷,应联系制造厂研究解决。由于制造质量问题致使安装质量达不到本篇规范规定期,应由施工单位、制造单位、建设或使用单位共同协商,另行拟定安装质量原则后施工,设备检查和缺陷解决应有记录和签证。 1.2.8 设备中用合金钢或特殊材料制造零部件和紧固件等,都应在施工迈进行光谱分析和硬度检查,以鉴定其材质,确认与制造厂图纸和关于原则相符。如发现不符时,应告知制造厂研究解决。 1.2.9 施工使用重要材料均应有合格证和材质证件,在查核中对其质量有怀疑时,应进行必要检查鉴定。优质钢、合

9、金钢、有色合金、高温高压焊接材料、润滑油(脂)、抗燃液和保温材料等性能必要符合设计规定和国标,方准使用。 1.2.10 对于随汽轮机组设备供货备品、备件应认真清点检查,妥为保管。施工中如需使用,必要具备批准手续。随箱图纸和技术文献必要所有交资料室登记保管。 1.2.11 对外委托加工和现场自行加工成品或半成品和自行生产、配制材料应按本篇规范和关于规定规定进行检查,证明合格后方准使用。 1.2.12 施工人员对安装就位设备应认真保管,保证设备在安装期间不损伤、锈蚀、冻坏,对通过试运营汽轮机组重要设备,如移送前停置时间也许超过2个月,应依照制造厂对设备关于规定,提出维护保养办法,经上级批准后,就地

10、保管。 1.3 对土建工程配合规定 1.3.1 汽轮机组安装前,对于下列关于建筑施工,应密切配合。 (1)由于安装工艺需要必要密切配合土建施工工序进行时,应提前与建筑施工单位排好配合进度,并提出必要技术规定。 (2)对于预留孔洞、预埋铁件汽轮机发电机基座以及重要附属设备基本与安装关于标高、中心线、地脚螺栓孔位置等重要支模尺寸,在土建施工前,应会审土建图与安装图,获得一致。对重要设备还应尽量事先将施工图、制造厂图纸与设备实际尺寸核对好。 (3)对于起吊重型设备需要起吊设施基本、生根以及为超负荷起吊而对建筑构造进行加固方案,应在土建施工之前与设计和建筑施工单位研究拟定。 (4)对于需预埋地脚螺栓、

11、锚固板及阀座构造件主机基本,应配合土建单位预制定位用金属框架,保证各项几何尺寸误差和合计误差在容许范畴之内;框架安装及支模在灌溉混凝土过程中应重复测量,保证位置对的及在灌溉混凝土时不会产生位移。 1.3.2 汽轮机组设备开始安装前交付安装建筑应具备下列技术文献: (1)重要设备基本及构筑物验收关于记录; (2)混凝土标号及强度实验记录; (3)建筑物和基本上基准线与基准点; (4)沉陷观测记录,如进行预压时应有预压记录。 1.3.3 汽轮机组设备开始安装时,交付安装建筑工程应具备下列条件: (1)行车轨道铺好,二次灌溉混凝土达到设计强度,并经验收合格; (2)主辅设备基本、基座灌溉完毕、模板拆

12、除,混凝土达到设计强度70%以上,并经验收合格; (3)厂房内沟道基本做完,土方回填好,有条件部位做好平整混凝土粗地面,并修好进厂通道或铁路; (4)装机某些厂房应封闭,不漏雨水,能遮蔽风沙; (5)土建施工模板、脚手架、剩余材料、杂物和垃圾等已清除; (6)各基本具备清晰精确中心线,厂房零米与运营层具备标高线; (7)各层平台、步道、梯子、栏杆、扶手和根部护板装设完毕,并且焊接牢固,各孔洞和未竣工尚有敞口部位有可靠暂时盖板和栏杆; (8)厂房内排水沟、泵坑、管坑集水井清理干净,并将水排至厂房外; (9)装好消防设施,水压实验合格,具备足够压头和流量可靠清洁水源; (10)对于建筑物进行装修时

13、有能损坏附近已装好设备处所,应在设备就位前结束装修工作。 1.4 施 工 通 则 1.4.1 各项设备安装普通应依照下列资料进行: (1)按第1.2.2条所列制造厂图纸和技术文献; (2)电站设计系统图、布置图及阐明书; (3)施工组织设计中关于专业施工方案。 1.4.2 汽轮机组施工技术人员和施工负责人必要熟悉其施工范畴施工图纸、制造厂图纸及关于技术文献,并应熟悉设备机理和构造;普通施工人员都应掌握本篇总则及关于施工规定、对的安装程序、办法、工艺和关于精密测量技术。 1.4.3 汽轮机组施工场地应按施工组织设计合理布置,并应满足下列规定: (1)对场地、平台及运送通道应确信能承受所放置设备重

14、量,有足够存储面积和周转余地; (2)施工地点周边温度应保持在+5以上,当气温将降至低于0有冻坏设备也许时,应预先做好必要防寒防冻办法,并切实执行; (3)具备通往设备存储场、组合场和安装场运送道路; (4)有足够水、电、照明、压缩空气、氧气和乙炔等设施; (5)具备符合规定施工安全设施,符合安全规定摆放易燃、易爆气体瓶、罐场合; (6)扩建工程安装场地和生产运营机组之间应有恰当隔离设施。 1.4.4 汽轮机组设备起重运送机具使用与管理,应遵守原劳动部颁发起重机械安全管理规程规定,起重工作应符合下列规定: (1)对起重机起吊重量、行车速度、起吊高度、起吊速度以及起吊及纵横向行车极限范畴等性能应

15、认真检查,这些性能应满足设备安装工艺规定。 (2)特大件和超重起吊均应制定专门技术办法,经施工总工程师批准后进行。 (3)凡运用建筑构造起吊重件者应进行验算,并须征得关于单位批准。禁止在不理解设备重量或建筑构造承载强度状况下任意放置重件。 1.4.5 汽轮机组设备施工时,对建筑物应认真爱护,做到: (1)不得任意变更或损坏建筑物构造,必要变化时应提出技术办法和必要强度验算,并经设计单位批准后执行。 (2)在建筑构造上凿孔时禁止使用大锤直接锤击,必要切断钢筋时应先加固再切断。对切断主筋必要提出补救方案,经设计单位批准后进行。 (3)不得任旨在重要建筑构造上施焊、切割或开孔。必要进行时应通过一定批

16、准手续。 1.4.6 汽轮机组施工必要经常保持施工现场、设备和机具清洁、整洁,每日施工完毕必要清理现场。 1.4.7 汽轮机组设备在安装过程中及安装完毕后安装人员应负责彻底检查清理,保证安装质量并应符合下列规定: (1)所有部件经清理后必要做到加工面和内部清洁,无任何杂物; (2)设备精密加工面不得用扁铲、锉刀除锈,不得用火焰除油; (3)用蒸汽吹洗部件在清洗后必要及时除去水分; (4)轴颈和轴瓦禁止踩踏,施工中必要采用保护办法。 1.4.8 汽轮机组设备施工普通都应遵守下列规定: (1)除制造厂有明确规定不得解体并经施工、建设单位协商批准者外,普通应在施工工序中对设备作必要检查、测量和调节。

17、 (2)拆卸和组装设备部套应依照制造厂图纸进行,一方面要弄清构造状况和互相连接关系,做好相应标记,并应使用适当专用工器具。当零件拆装受阻时应找出因素,禁止盲目敲打。 (3)拆下零部件应分别放置在专用零件箱内,对于精密零部件应精心包装保护,不得堆压,要由专人妥善保管。 (4)设备及管道上插座和开孔,应在正式组装前由热工、电气等关于人员配合,按设计开孔,并焊好、清理干净。 (5)重要构造和承压设备上零部件和密封装置等焊接工作,应由合格焊工按规程和图纸规定施焊。禁止任旨在合金钢材上打火或点焊。 1.4.9 汽轮机组设备及管道水压实验除按规定进行外,必要做到暂时连接系统严密无渗漏,表计经校验合格,水质

18、清洁,升压前将空气排尽,水压实验后将水放尽、吹干。冬季注意防冻,必要时进行防腐。 1.4.10 当汽轮机组设备重要部件施工告一段落时,必要对内部进行检查、预以封闭,并须符合下列规定: (1)设备及管道最后封闭前,必要指定专人检查,确信无任何杂物后才准封闭,必要时应按规定会同关于人员检查签证。 (2)进入设备内部清理和检查人员,应穿干净无钮扣和衣袋专用工作服,鞋底无铁钉并应擦净,严防在设备内部掉进杂物。 (3)无论正式或暂时封闭都必要采用明显外露办法,禁止用棉纱、破布或纸团等塞入开口部位。封闭应牢固严密。 (4)不容许在已封闭设备或管道上施焊、开孔或拆封,必要进行时应获得一定批准手续。对重要设备

19、应提出保证清洁和安全办法,由监护人监护执行,并作好记录。开封作业完毕后应重新检查,确认符合规范关于规定后,再行封闭。 1.4.11 在施工过程中,应按本篇各章节详细规定做好各项施工技术记录和验收签证,并及时整顿。对重要系统工程变更,施工完毕后应做出竣工图,并由施工技术负责人签字。 2 汽轮机本体 2.1 一 般 规 定 2.1.1 本章合用于汽轮机本体台板、轴承座、轴承、汽缸、隔板、汽封、转子、盘车装置、缸内加热管道、隔热挡板及连通管道等部件施工及验收工作。及运送通道应确信能承受所放置设备重量,有足够存储面积和周转余地; 2.2 对基本规定 2.2.1 基本交付安装时,应具备下列条件: (1)

20、符合本篇第1.3.3条关于规定。 (2)基本混凝土表面应平整,无裂纹、孔洞、蜂窝、麻面和露筋等缺陷。 (3)设计规定抹面和粉饰某些,特别是发电机风室和风道,抹面应平整、光滑、牢固,无脱皮、掉粉现象,必要时应涂耐温油漆;内部金属平台、爬梯等应作好防腐。 (4)基本纵向中心线对凝汽器和发电机基座横向中心线应垂直,确认机组上、下部件连接和受热膨胀不致受阻。 (5)设备下混凝土承力面以及空冷发电机混凝土风道顶部等处标高应与图纸相符,偏差不不不大于 。 (6)地脚螺栓孔内必要清理干净,螺栓孔中心线对基本中心线偏差应不不不大于0.1d(d为预埋钢套管内径)且不大于10mm,螺栓孔壁铅垂度偏差不不不大于L/

21、200且不大于10mm,(L为预埋钢套管或地脚螺栓长度),孔内应畅通,无横筋和杂物;螺栓孔与地脚螺栓垫板接触混凝土平面应平整,放置垫板孔洞应有足够空间装入垫板。 (7)直埋式预埋地脚螺栓及铁件材质、型号、纵横中心线和标高,都应符合图纸规定,螺栓及铁件中心偏差应不不不大于2mm,铅垂偏差应不大于L/450,铁件标高偏差应不不不大于3mm,地脚螺栓标高偏差不不不大于 。 (8)引进型机组预埋纵、横销(锚固板)纵、横中心线及标高偏差均不不不大于3mm,其顶面标高应按图设立汽轮机、发电机底座按转子自然垂弧进行调节增值和附加余量;预埋主汽门、中压联合汽门牛脚中心偏差应不不不大于2.0mm,标高偏差不不不

22、大于3.0mm,上面应平整,有关预埋件标高差在1mm之内。 (9)各牛脚和预埋孔洞纵横中心线、断面和标高,发电机与凝汽器安装空间几何尺寸,发电机与励磁机引出线,通风道,氢冷及水冷穿管孔尺寸和相对位置尺寸都应符合设计规定。 (10)基本与厂房及关于运转平台间隔震缝隙中模板和杂物,应清除干净。 (11)管沟底部应平整,坡度和倾斜方向、纵横中心线、沟底标高与沟道断面,应符合设计规定。 2.2.2 对基本应进行沉陷观测,观测工作至少应配合下列工序进行: (1)基本养护期满后(本次测定值作为原始数据); (2)汽轮机所有汽缸就位和发电机定子就位前、后; (3)汽轮机和发电机二次灌溉混凝土前; (4)整套

23、试运营后。 对于湿陷性黄土地区,应恰当增长测量次数。 沉陷观测应使用精度为二级仪器进行。各次观测数据应记录在专用记录簿上,对沉陷观测点应妥善保护。 2.2.3 当基本不均匀沉陷致使汽轮机找平、找正和找中心工作隔日测量有明显变化时,不得进行设备安装。除加强沉陷观测外并应研究解决。 2.3 台板与垫铁 2.3.1 汽轮机台板就位前,对基本应进行下列准备工作: (1)基本混凝土与二次灌溉混凝土接触表面应凿出新毛面,渗入在基本上油垢必要清理干净; (2)按照设备实物尺寸核对基本关于重要尺寸,应能满足安装需要; (3)安放垫铁处混凝土表面应剔平,并应使两者接触密实且四角无翘动; (4)安放调节小千斤顶或

24、暂时垫铁部位应平整。 2.3.2 基本与台板间垫铁形式、材质及质量普通规定如下: (1)垫铁材质应为钢板或铸铁件,或按制造厂规定使用特制混凝土垫块(见附录A); (2)斜垫铁薄边厚度普通不不大于10mm,斜度为1/101/25; (3)垫铁应平整、无毛刺,平面四周边沿应有45倒角,平面加工后表面粗糙度普通应为 ,互相接触两块接触面应密实无翘动。 2.3.3 垫铁布置应符合下列原则: (1)负荷集中地方; (2)台板地脚螺栓两侧; (3)台板四角处; (4)台板加强筋部位应恰当增设垫铁; (5)垫铁静负荷不应超过4MPa; (6)相临两迭垫铁之间距离普通为300700mm。 垫铁正式安装完毕后,

25、应按实际状况作出垫铁布置记录图。 2.3.4 垫铁装设应符合下列规定: (1)容许采用环氧树脂砂浆将垫铁粘合在基本上(见附录B); (2)每叠垫铁普通不超过3块,特殊状况下容许达5块,其中只容许有一对斜垫铁(按2块计算); (3)两块斜垫铁错开面积不应超过该垫铁面积25%; (4)台板与垫铁及各层垫铁之间应接触密实,0.05mm塞尺普通应塞不进,局部塞入某些不得不不大于边长1/4,其塞入深度不得超过侧边长1/4; (5)引进型汽轮机采用埋置垫铁,垫铁沿汽轮机纵向轴线标高应使各轴承标高差符合制造厂规定,垫铁标高较规定值偏差仅容许低12mm,每块水平度都应与轴系扬度相适应,偏差不不不大于0.1mm

26、/m; (6)以汽轮发电机组纵横中心线为基准,各埋置垫铁位置对螺孔中心偏差应不不不大于3mm; (7)在垫铁安装完毕,汽缸正式扣盖前,应在各叠垫铁侧面点焊。 2.3.5 台板检查与安装应符合下列规定: (1)台板滑动面应平整、光洁、无毛刺,台板与二次灌溉混凝土结合部位应清洁无油漆、污垢。 (2)台板上灌溉混凝土孔洞、放气孔、台板与轴承座或汽缸接触面间润滑注油孔均应畅通。 (3)台板上如有也许漏油至混凝土表面上孔洞应予堵塞,堵塞件不得阻碍轴承座和汽缸膨胀。 (4)对于台板二次灌溉混凝土时无法设立模板部位,应在基本施工时预埋生根铁件,在台板就位前于基本内侧装好薄钢板挡板,并不得影响汽缸和关于管道膨

27、胀。 (5)台板与地脚螺栓垫圈接触面应平整无歪斜。 (6)台板与轴承座或滑块、台板与汽缸接触面应光洁无毛刺,并接触严密,普通用0.05mm塞尺检查接触面四周,应不能塞入。对于铸铁台板,每平方厘米有接触点面积应占全面积75%以上,并应均匀分布。 (7)台板安装标高与中心位置应符合图纸规定,各台板标高对图纸偏差容许值为1mm,并应控制使其偏差值方向一致(或都为“+”,或都为“-”值),台板上螺栓孔中心线容许偏差为2mm。 (8)对于需要试装台板,试装时台板面标高应比设计值稍低。在调节台板同步,应按基本上预埋锚固板标记,用拉钢丝办法找正,其纵、横中心线偏差应不大于1.0mm。 2.3.6 地脚螺栓应

28、符合下列规定: (1)不得有油漆和污垢; (2)螺母与螺栓应配合良好; (3)地脚螺栓长度、直径应符合设计规定,其垫圈、垫板中心孔等尺寸应符合规定。 2.3.7 地脚螺栓安装应符合下列规定: (1)螺栓在螺栓孔内或螺栓套管内四周应有不不大于5mm间隙; (2)螺栓应处在垂直状态,其容许偏差为L/200(L为地脚螺栓长度),且不不不大于5mm; (3)螺栓螺母下应有垫圈; (4)螺栓下端垫板应安放平正,与基本接触应密实,螺母应点焊或锁紧; (5)螺栓拧紧后,螺母上应露出23扣; (6)地脚螺栓应在汽缸调好水平、标高、转子调好中心后作正式紧固,同步用0.05mm塞尺检查台板与轴承座、台板与汽缸间滑

29、动面、台板与垫铁以及各层垫铁之间接触面均应接触密实。紧固时不得使汽缸负荷分派和中心位置发生变化。 2.4 汽缸、轴承座滑销系统 2.4.1 汽缸在运送和存储过程中必要安放平稳,支垫恰当,防止变形,并应对加工面及螺栓妥加保护,防止碰伤及锈蚀。 2.4.2 汽缸安装前对设备关于制造质量应进行下列检查,并应符合规定,必要时应做出记录,不符合规定期应研究解决: (1)汽缸外观检查应无裂纹、夹渣、重皮、焊瘤、气孔、铸砂和损伤。各结合面、滑动承力面、法兰、洼窝等加工面应光洁无锈蚀和污垢,防腐层应所有除净,蒸汽室内部应彻底清理,无任何附着物。 (2)分段构成汽缸,其相邻水平结合面,在垂直结合部位互相错位量,

30、以及相邻两段接口平面中心在水平方向偏差值,应符合制造厂出厂记录,并应做出记录。 (3)对于最后组装时使用涂料汽缸水平结合面,在未加涂料时其结合状况应符合表2.4.2规定,不合格时应修刮并做出最后记录。 (4)汽缸垂直与水平结合面交叉部位挤入涂料沟槽应清洁畅通。 (5)对于汽缸上工作压力在1.96MPa以上管道法兰密封面以及调速汽门法兰密封面应用涂色法检查,其接触状况应整圈持续接触无间断且达一定宽度。 表 2.4.2 汽缸结合面规定 汽缸种类高 压 缸中 压 缸低 压 缸结合面类型水平结合面垂直、水平结合面垂直、水平结合面 按冷紧规定紧固1/3螺栓,用塞尺检查应达到规定 0.03mm塞尺自内外两

31、侧检查均不得塞入 0.05mm塞尺自内外两侧检查,普通不得塞入,个别塞入某些不得超过汽缸法兰密封面宽度1/3 0.05mm塞尺检查不得塞通,在汽缸法兰同一断面处,从内外两侧塞入长度总和不得超过汽缸法兰宽度1/3 (6)汽缸排汽段与凝汽器或排汽短节相连螺栓孔,应互相吻合,法兰密封面应平整,如为焊口连接,其坡口应符合焊接规程规定。 (7)汽缸水平结合面紧固螺栓与螺栓孔之间,四周应有不不大于0.50mm间隙。汽缸联系螺栓与其螺栓孔直径应能满足汽缸自由膨胀需要。 (8)汽缸疏水孔部位及直径应符合图纸规定。在隔板或隔板套就位后,其疏水通流断面不得减小并应畅通。浇铸在缸内管道也应清洁畅通,如有漏掉应研究解

32、决。 (9)汽缸上丝堵应齐全,丝扣应有足够长度,能可靠地紧固。多余工艺孔洞应加装丝堵并焊死,丝堵及焊材应与汽缸材质相符。 (10)汽缸法兰加热装置蒸汽室某些,应进行严密性水压实验。实验压力普通为工作压力1.25倍,维持5min应无渗漏;或作渗油实验,24h内无渗油现象。 2.4.3 对汽缸螺栓与螺母应按下列规定进行检查: (1)螺栓、螺母以及汽缸栽丝孔丝扣都应光滑无毛刺,螺栓与螺母配合不适当松旷或过紧,用手应能将螺母自由拧究竟,否则应研究解决。高压缸螺栓与螺母均应有钢印标记,不得任意调换。 (2)需热紧螺母与汽缸或垫圈接触平面,都应用涂色法检查其接触状况规定接触均匀。 (3)汽缸栽丝螺栓丝扣某

33、些,应所有拧入汽缸法兰内,丝扣应低于法兰平面,栽丝螺栓与法兰平面垂直度应符合制造厂规定,普通不不不大于0.50,否则应研究解决。 (4)当螺母在螺栓上试紧到安装位置时,螺栓丝扣应在螺母外露出23扣。罩形螺母冷紧到安装位置时,应确认其在紧固到位后罩顶内与螺栓顶部留有2mm左右间隙。引进型机组具备锥度螺栓安装规定,应按制造厂规定进行。 (5)按本篇第1.2.8条检查汽缸螺栓、螺母等部件材质。 (6)对有损伤丝扣应进行修刮,最后还须用三角油石磨光修刮处。如需修理栽丝孔内丝扣,应配制专用丝锥进行。 (7)丝扣经检查修理后,应用颗粒度很细耐高温粉状涂料用力涂擦,或涂以制造厂规定润滑剂,除去多余涂料,将螺

34、栓包好以防灰尘和磕碰。 2.4.4 汽缸安装前应对滑销系统进行下列检查,并应符合规定: (1)对滑销、销槽及引进型机组低压缸纵、横向定位锚固板应检查其尺寸,确认与设备能互相配合,各滑动配合面应无损伤和毛刺,必要时应进行修刮。 (2)用塞尺测量滑销与销槽配合间隙,或用内、外径千分尺分别测量滑销与销槽相应尺寸,取其差值作为滑销间隙,并记入安装记录。各部滑销配合规定应符合制造厂图纸规定。 (3)沿滑动方向取三点测量,滑销或滑销槽各自三点测得尺寸互相差均不得超过0.03mm。 (4)将滑销进行试装,应滑动自如。在一块台板上有两个滑销位于同一条直线上时,应测取其横向相对位移作为间隙值,往复滑动应灵活无卡

35、涩。 (5)滑销在汽缸、台板或轴承座上必要牢固地固定,直接镶嵌必要有一定紧力,用螺栓连接其定位销必要紧固,固定滑销螺钉不得影响滑销间隙,内外缸水平结合面上横销,在轴向位置固定后必要焊牢。 (6)猫爪横销承力面和滑动面用涂色法检查,应接触良好。试装时用0.05mm塞尺自两端检查,除局部不规则缺陷外应无间隙。 (7)猫爪横销定位钉应光滑无毛刺,用涂色法检查应吃力均匀,销孔应无错口。 (8)引进型机组在汽缸定位后,应对锚固板两侧配备永久定位垫板,其与锚固板间隙为0.030.04mm。 (9)各轴承座或汽缸与台板联系螺栓,当螺栓紧至极限位置时,联系螺栓垫片与轴承座或汽缸底座平面间应有间隙0.040.0

36、8mm,螺杆与底座螺孔在热胀方向应留有足够缝隙。 (10)轴承座滑动面上油脂孔道应清洁畅通,检查轴承座在膨胀范畴内油道不应与台板地脚螺孔重叠,对于滑块构造应按制造厂规定在研刮后取下滑块螺钉。 2.4.5 汽缸间推拉装置应在汽缸最后定位后,按汽缸与推拉装置间四角实测间隙值再留0.020.03mm装配间隙配制永久垫片,使垫片装入时无卡涩和松旷。 2.4.6 滑销间隙不合格时,应进行调节。对过大间隙容许在滑销整个接触面上进行补焊或离子喷镀,但其硬度不应低于原金属。不容许用敛挤办法缩小滑销间隙。 2.4.7 汽缸结合面上禁止放置硬质金属物件,和用手锤或其她硬金属敲击汽缸结合面,并不得与其她部件碰撞。施

37、工过程中必要加覆盖物保护,防止损伤结合面。 2.4.8 汽缸组合应符合下列规定: (1)汽缸正式组合前,必要进行无涂料试装,各结合面严密限度应符合表2.4.2规定。 (2)汽缸密封涂料,如制造厂无明确规定期,应按其工作压力和温度对的选用(参见附录C)。 (3)组合好汽缸,其垂直结合面螺母应在汽缸最后封闭以迈进行锁紧。如用电焊锁紧,应在螺母和汽缸壁处点焊。设计规定密封焊接部位,应同步焊好。焊接时应防止汽缸过热产生变形。 2.4.9 对汽轮机组轴承座进行检查,应符合下列规定: (1)轴承座油室及油路应彻底清洗、吹干,保证其清洁、畅通、无任何杂物。内表面所涂油漆应无起皮和不牢现象,如油漆能溶于汽轮机

38、油中则应予除掉。 (2)轴承座与轴承盖水平结合面,紧好螺栓后用0.05mm塞尺应塞不进;通压力油油孔,四周用涂色法检查,应持续接触无间断。 (3)轴承座进出油管法兰应符合本篇第4.6.22条规定,法兰栽丝孔不得穿透座壁。 (4)汽轮机测速小孔盖必要严密不漏。 (5)轴承座油室应作灌油实验,灌油前轴承座内外必要清理干净,灌油高度应不低于回油管上口外壁,灌油经24h应无渗漏。如有渗漏应进行修补并重新实验。灌油实验时应有防火办法。 2.4.10 汽缸和轴承座安装应符合下列规定: (1)汽缸与轴承座纵横中心线应符合设计规定,同步应使汽轮机、发电机与励磁机各地脚螺栓均能穿入螺栓孔。 (2)汽缸就位前,在

39、汽缸与基本间安装管道和铁件等,应先安装好,防止就位后无法施工。 (3)汽缸和轴承座安装应使其中分面标高符合设计规定,偏差应不不不大于5mm,台板底面与基本混凝土表面距离应为80mm左右。 (4)汽缸、轴承座与台板相对位置应满足机组运营时热膨胀规定,在最大热膨胀状况下,汽缸或轴承座各滑动面不应伸出台板边沿并有一定裕量。各滑动面上应涂擦耐高温粉剂涂料,或按制造厂规定解决。 (5)汽缸与轴承座横向水平偏差普通不应超过0.20mm/m;纵向水平以转子依照洼窝找好中心后轴颈扬度为准,对汽缸不作特殊规定。测量时汽缸轴承箱暂时支撑必要所有拆除。 (6)汽缸和轴承座横向水平测量位置,应在先后轴封洼窝或轴瓦洼窝

40、处,用精密度不低于0.02mm/m水平仪测量,必要时用平尺和垫尺配合测量。当汽缸水平与汽缸负荷分派有矛盾时,应以保证负荷分派为主。 (7)在汽轮机安装过程中,应保护好汽缸轴承座各滑动面接缝和滑动面油槽,防止尘土或杂物进入。 (8)汽缸和轴承座安装定位后,最后紧固地脚螺栓时应点焊各叠基本垫铁。 2.4.11 汽缸负荷分派采用方式,应按制造厂规定,并应符合下列规定: (1)用测力计对汽缸进行负荷分派时,应做到: 测力计使用前应经校验合格。 测力计测得负荷值应满足设计规定,普通在汽缸中心线两侧对称位置负荷差应不不不大于两侧平均负荷5%。 汽缸用测力计支持时,应处在自由状态,小千斤顶或暂时垫铁均不得吃

41、力,滑销不抗劲,内部与否放置转子或隔板应按制造厂规定进行。 测力计不应过负荷使用,在调节负荷分派时,各测力计应均匀微动抬起,每次微抬不适当不不大于0.10mm,在抬起过程中,不得半途回落,并以上抬值为准。在吊装转子或上缸等重件时,台板下应预先暂时支垫好。 镶装永久垫块时,其相邻测力计负荷变化不得不不大于980N,两侧对称位置负荷差应不不不大于平均负荷5%。 测力计测得最后负荷值和汽缸与轴承座水平扬度值应记入安装记录。 (2)在采用猫爪垂弧法进行汽缸分派时,应以合空缸形式进行,普通左右容许偏差值应不不不大于0.10mm。 (3)在进行负荷分派时应检查猫爪横销承力面、滑动面及台板滑动面等,均应接触

42、良好,用0.05mm塞尺检查应与试装时基本相符。 特殊状况下,容许在猫爪横销不滑动接触面间加一层整张钢质调节垫片,其厚度不应不大于0.10mm。 (4)对于没有后台板而只用前猫爪和两侧台板支持汽缸,其负荷分派普通可依照汽缸水平及猫爪垂弧调节,多缸机组低压缸,可按汽缸水平调节负荷分派。 (5)采用猫爪抬差法进行负荷分派机组,先后猫爪应分别进行,并在半实缸和全实缸各作一次。做前猫爪时应先紧固后猫爪螺栓,松开前猫爪螺栓,在左侧猫爪下加0.50mm垫片用百分表测量右猫爪抬升值,然后再抽去左侧所加垫片,加在右侧猫爪下,测左侧较未加垫片时抬升值,两侧抬升值之差应符合制造厂规定,普通规定不大于0.05mm,

43、后猫爪作法和规定同前侧,负荷分派以全实缸所测值为主。 (6)汽缸水平扬度记录应以试扣大盖后测量值为准,测量位置应符合规定,并应刻出位置印记。 2.4.12 汽缸减荷器安装普通应符合下列规定: (1)减荷器应在汽轮机扣大盖后进行安装调节; (2)减荷器底座应稳固,与基本框架结合面应密实; (3)减荷器弹簧压缩量应符合规定; (4)弹簧压缩后,应配装固定厚度垫铁,并松开调节螺栓; (5)减荷器安装完毕后,台板及猫爪各滑动面应不浮现间隙; (6)减荷器安装应使其在运营时汽缸热胀后呈垂直状态; (7)减荷器应装保护罩。 2.4.13 汽缸大气安全门安装应符合下列规定: (1)启动式大气安全门应动作灵活

44、并严密不漏; (2)隔板式大气安全门膜片材质和厚度必要符合制造厂规定,如有变更应作模仿实验,证明合乎规定后方准使用; (3)隔板式大气安全门隔板与阀座(法兰)接缝应平整,隔板与压紧圈边沿应棱角锐利,接缝不得加涂料,以防卡涩,设备出厂时暂时压板应去掉。 2.4.14 汽缸膨胀批示器安装应牢固可靠,批示器批示范畴应满足汽缸最大膨胀量。汽轮机启动前在冷态下应将批示器批示最后核定并作出记录,同步记录室温。 2.4.15 汽缸及轴承座安装完毕后,应具备下列安装技术记录: (1)汽缸及轴承座水平扬度记录; (2)负荷分派最后记录; (3)汽缸水平面结合状况记录; (4)各部滑销间隙记录,猫爪垫块厚度记录。 2.5 轴承和油挡 2.5.1 支持轴承安装前对设备关于制造厂质量应进行下列检查,并应符合规定: (1)轴承各部件应有钢印标记,以保证安装位置和方向对的。 (2)钨金应无夹渣、气孔、凹坑、裂纹等缺陷,承力面部位不得有粘合不良现象,普通可用浸油或着色法检查,对三油楔或可倾瓦有怀疑时可用超声波检查,应无脱胎现象。如浮现粘合不良,应告知制造厂研究解决。 (3)检查瓦口如下楔形油隙和油囊应符合制造厂图纸规定,
