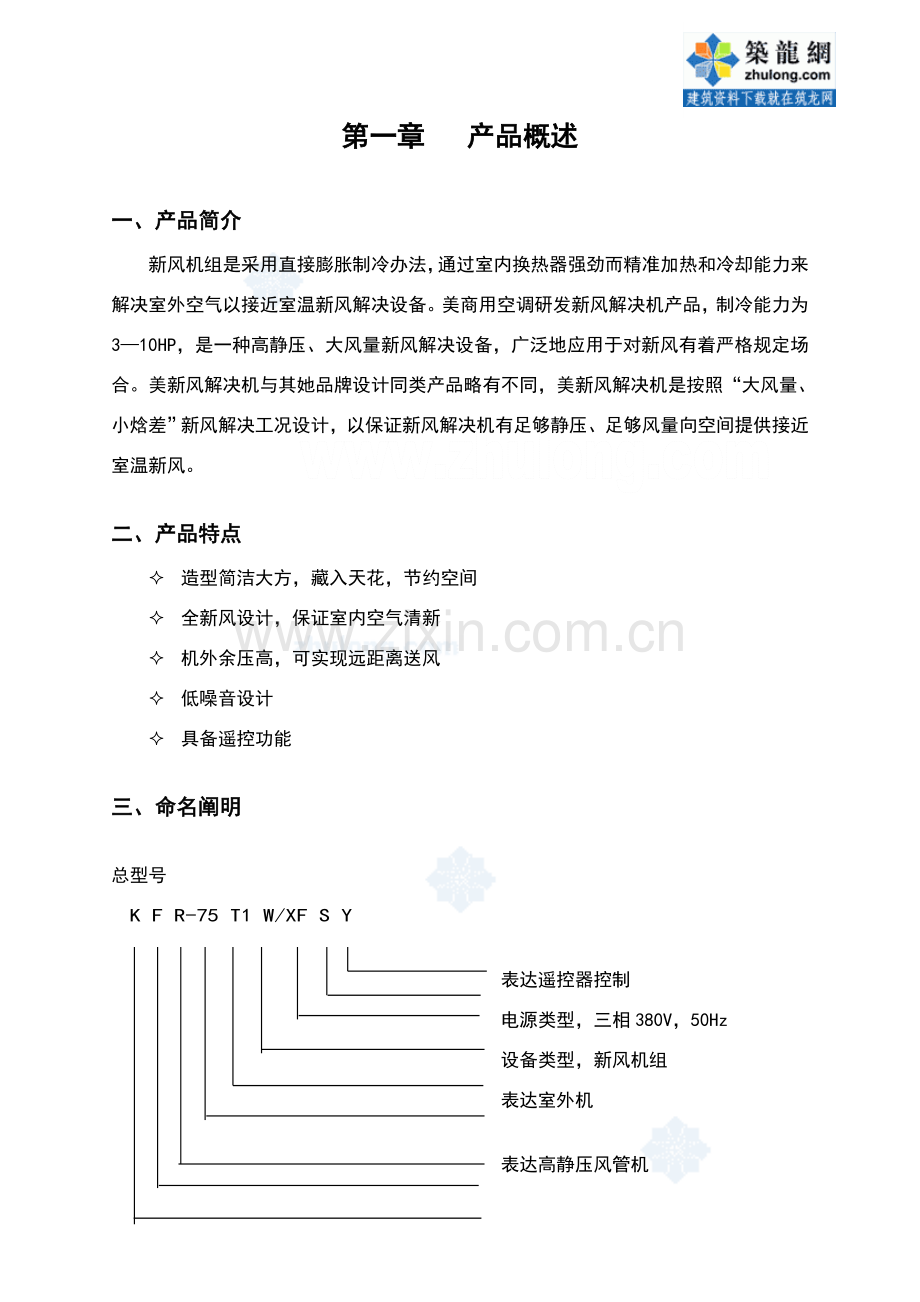

第一章 产品概述

一、产品简介
新风机组是采用直接膨胀制冷办法，通过室内换热器强劲而精准加热和冷却能力来解决室外空气以接近室温新风解决设备。美商用空调研发新风解决机产品，制冷能力为3—10HP，是一种高静压、大风量新风解决设备，广泛地应用于对新风有着严格规定场合。美新风解决机与其她品牌设计同类产品略有不同，美新风解决机是按照“大风量、小焓差”新风解决工况设计，以保证新风解决机有足够静压、足够风量向空间提供接近室温新风。

二、产品特点
² 造型简洁大方，藏入天花，节约空间
² 全新风设计，保证室内空气清新
² 机外余压高，可实现远距离送风
² 低噪音设计
² 具备遥控功能

三、命名阐明

总型号
K F R-75 T1 W/XF S Y

表达遥控器控制
电源类型，三相380V，50Hz
设备类型，新风机组
表达室外机

表达高静压风管机
制冷能力，×100，单位W
含75、120两种型号
表达热泵型
表达分体式
表达房间空调器

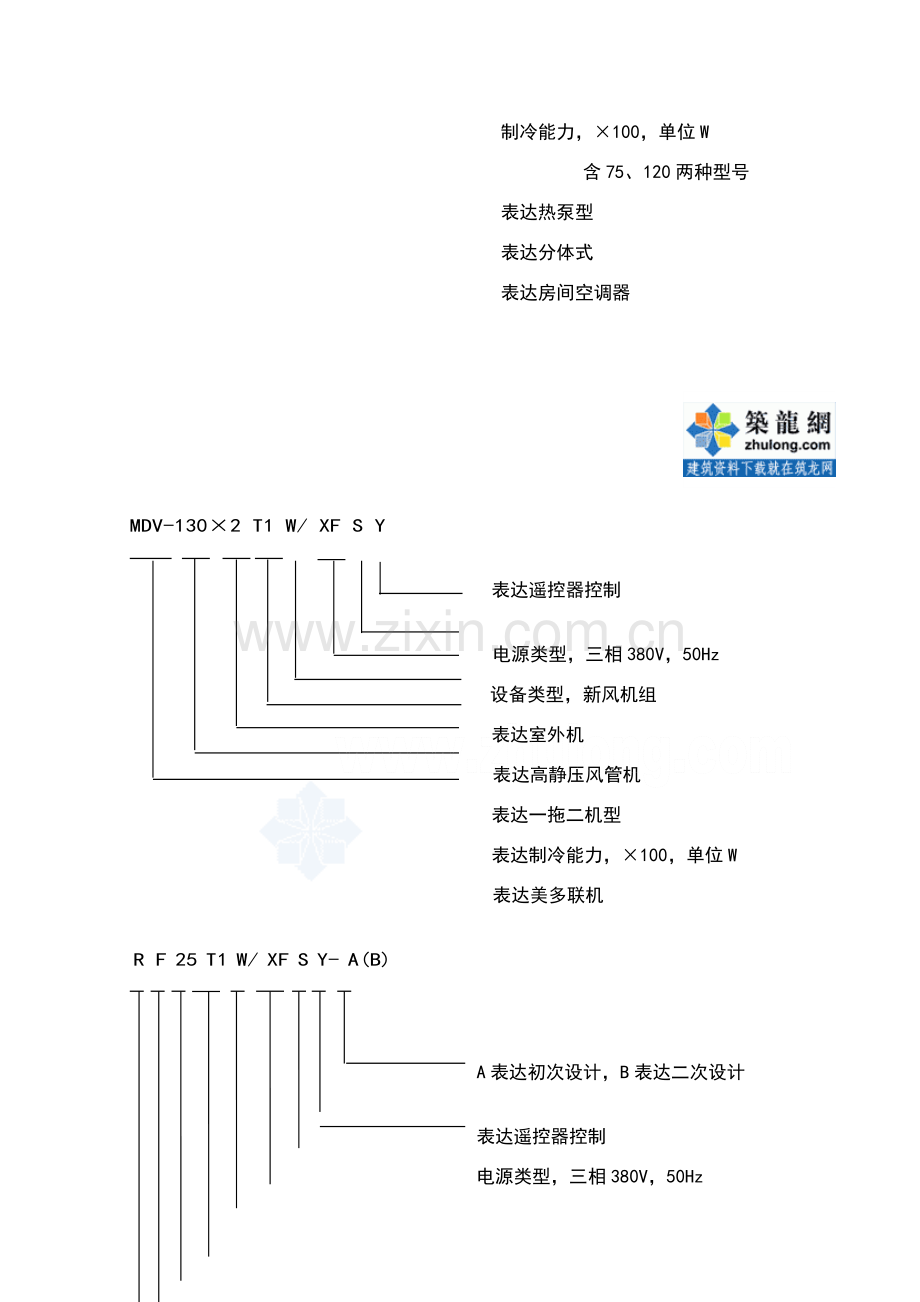

MDV-130×2 T1 W/ XF S Y

表达遥控器控制

电源类型，三相380V，50Hz
设备类型，新风机组
表达室外机
表达高静压风管机
表达一拖二机型
表达制冷能力，×100，单位W
表达美多联机

R F 25 T1 W/ XF S Y- A(B)

A表达初次设计，B表达二次设计

表达遥控器控制
电源类型，三相380V，50Hz

设备类型，表达新风机组
表达室外机

表达高静压风管机
表达制冷能力，×1000，单位，W
构造形式，表达分体构造
冷暖形式，表达热泵型

内机型号
K F R-75 T1 /XF Y

表达遥控器控制
设备类型，新风机组

表达高静压风管机
制冷能力，×100，单位W
含75、120两种型号
表达热泵型
表达分体式
表达房间空调器

MDV- 130 T1 / XF S Y

表达遥控器控制
电源类型，三相380V，50Hz
设备类型，新风机组
表达高静压风管机
表达制冷能力，×100，单位W
表达美多联机

R F 25 W N/ XF Y- A(B)

A表达初次设计，B表达二次设计
表达遥控器控制

设备类型，表达新风机组
表达室内机

表达采用涡旋式压缩机
表达制冷能力，×1000，单位，W
构造形式，表达分体构造
冷暖形式，表达热泵型

室外机型号
K F R-75 W / S （T2）

室外机类型
电源类型，三相380V，50Hz

表达室外机
制冷能力，×100，单位W
含75、120两种型号
表达热泵型
表达分体式
表达房间空调器

MDV- 250（260） W / XF dps

表达采用定频压缩机
设备类型，表达新风机组
表达室内机

表达制冷能力，×100，单位W
表达美多联机

R F 25 W W/ XF S-810（820）T1

室外机类型
810、820分别表达第一、二次设计
电源类型，三相380V，50Hz
设备类型，表达新风机组
表达室外机

表达采用涡旋式压缩机
表达制冷能力，×1000，单位，W
构造形式，表达分体构造
冷暖形式，表达热泵型

‰

四、产品一览表

外观/型号
外观尺寸
mm
净重
kg
电源规格

RF25WW/XFS-810T1
宽：1290
高：1540
深： 750
280
380V，3N～ 50Hz

RF25WW/XFS-820T1
宽： 997
高：1770
深： 895
245
380V，3N～ 50Hz

KFR-75W/S(T2)
宽：895
高：860
深：350
79
380V，3N～ 50Hz

KFR-120W/S(T1)
宽： 940
高：1245
深： 340
110
380V，3N～ 50Hz

KFR-75T1/XFSY
长：850
宽：660
高：380
52
380V，3N～ 50Hz

KFR-120T1/XFSY
MDV-130T1/XFSY

长：1200
宽： 660
高： 380
67
380V，3N～ 50Hz

RF25T1WN/XFY-A
RF25T1WN/XFY-B
长：1500
宽：1250
高： 570
240
380V，3N～ 50Hz

注：该系列产品型号分总型号、室内机型号和室外机型号，以上表格中列出是室外机、室内机分别型号。

五、安全注意事项

第二章 性能与规格

一、规格参数表
型号
参数
KFR-75T1W/XFSY
KFR-120T1W/XFSY
MDV-130×2T1W/XFSY
RF25T1W/XFSY-A
RF25T1W/XFSY-B
制冷量 KW
9.1
14.7
15.9×2
29.4
29.4
制热量 KW
5.6
9.0
9.7×2
18.0
19.4
电气特性
制冷
运转电流 A
5.3
9.8
16.6
17.5
16.5
消耗功率 KW
3.1
5.6
9.3
10.0
9.2
制热
运转电流 A
3.9
6.3
13.3
12.8
13.6
消耗功率 KW
2.3
3.7
7.8
7.5
8.0
外形尺 寸
mm
室内机
860×660×380
1200×660×380
1500×1250×570
室外机
895×860×350
1245×940×400
1290×750×1540
997×895×1770
电 源
室内机
380V,3N～　50Hz
220V～　50Hz
室外机
380V,3N～ 50Hz
合用面积 m2
30~50
50~83
120~160
循环风量 m3/h
1600
3200
3200×2
5000
5000
机外余压 Pa
60~196
强风噪音值dB(A)
室内机
54
57
57
60
60
室外机
60
65
63
63
63
总质量
kg
室内机
52
67
67
240
240
室外机
79
110
300
280
245
控制方式
遥控

注：1、额定制冷容量基于下列条件：室外温度：33℃ DB，28℃ WB (68%RH)
等效冷媒管长：7.5m(水平)
2、额定制热容量基于下列条件：室外温度：0℃ DB，-2.9℃ WB(50%RH)
等效冷媒管长：7.5m(水平)
3、MDV-130×2T1W/XFSY为一拖二系统，别的为一拖一系统。

二、变工况参数表

注：
1、 各机型制冷制热容量基于下列条件
● 送风温度设定：制冷运转为18℃
制热运转为22℃
● 等效配管长度：5m
● 高低差：0m
2、 各机型容量值系由各压缩机工作电平所形成总平均值。

三、风量静压曲线

四、噪音参数表（测定）
型号
噪音值
dB（A）
备注
传声探头位置
KFR-75W/S(T2)
60
室外机

1.4m

1.5m

1.5m

1.4m
1.4m

1.5m

1.5m

1.5m

KFR-75T1/XFSY
54
室内机
KFR-120W/S(T1)
65
室外机
KFR-120T1/XFSY
57
室内机
MDV-250(260)W/XFdPS
63
室外机
MDV-130T1/XFSY
57
室内机
RF25WW/XFS-810T1
63
室外机
RF25T1WN/XFY-A
60
室内机
RF25WW/XFS-820T1
63
室外机
RF25T1WN/XFY-B
60
室内机

四、性能参数表
测量场合
这些数值都是在反射声极小位置测得。
注）
1） 运营噪声因工作条件不同和环境条件不同而不同。
2） 本表噪声值为在半消声室内所测得。
合用原则： GB/T18836-

第三章 新风机组安装

一、室内机
1、安装位置
l 能提供足够安装和维护空间处。
l 天花板水平且建筑构造足以承受室内机重量处。
l 进出风无障碍且受外部空气影响最小处。
l 送风气流可以传到室内所有空间。
l 连接管及排水管容易引出处。
l 无热源直接辐射处。
l 安装在下列场合也许会导致机器故障（如不可避免，请征询）。
A. 有诸如切削机油等矿物油地方
B. 在海边等空气中具有较多盐分地方。
C. 在温泉地区等存在如硫磺气体等腐蚀性气体地方。
D. 电源电压波动严重工厂等地方。
E. 汽车或舱室内等地方。
F. 厨房等布满油气和油花地方。
G. 存在强烈电磁波地方。
H. 存在易燃气体或材料地方。
I. 存在酸性或碱性气体蒸发地方。
J. 其她特殊环境条件处。
2、室内机体安装
1）室内机安装和维修所需空间

2）室内机外形尺寸、吊挂位置、配备及排水口位置

3）吊装螺栓安装

4）室内机吊挂注意事项
l 必要使用不不大于Ф10螺栓，螺栓材料为优质炭钢（表面镀锌或其她防绣解决）或不锈钢
l 天花板解决因建筑而异，详细办法请同建筑装修工程人员协商。
l 吊装螺栓固定依详细而定，必要牢固、可靠
l 机体水平放置，或排水侧低于另一侧0～5mm。否则排水也许溢出。
5）室内机送风管道安装
a．送风管道连接
帆布接头
帆布接头

室内机送风管道示意图

注：除室内机以外部件要现场准备。
b. 制作法兰连接
此为回风侧法兰，与室内机回风侧，按需配钻Ф8孔。

c. 室内机送风管道设计注意事项
l 室内机没有安装滤尘网，必要在吸入风道等容易维修位置安装滤尘网。
l 安装在会议室等噪音易感知房间，为削弱发生在风道内流动噪音，设计风道内部内衬以及消声室等，进行管道系统消音。
l 在吹出风道设计容量调节风门，以便调节风量。风道连接，使用不可燃性帆布接头，并防止振动。
l 空调机体和帆布连接若用铆钉铆接，请使用螺钉拧紧。
l 连接风道重量不要施加到室内机上。

二、室外机
1、安装位置
l 可以提供足够安装和维护空间处。
l 进出风口无障碍和强风不可吹处处。
l 干燥通风处。
l 支撑面平坦、能承受室外机重量，可以水平安装室外机，切不会增长噪音及振动处。
l 运营噪音及排出空气不影响邻居处。
l 无可燃气体泄漏之处。
l 便于安装连接和电气连接处
l 安装在下列场合也许会导致机器故障（如不可避免，请征询）。
A. 有诸如切削机油等矿物油地方
B. 在海边等空气中具有较多盐分地方。
C. 在温泉地区等存在如硫磺气体等腐蚀性气体地方。
D. 电源电压波动严重工厂等地方。
E. 汽车或舱室内等地方。
F. 厨房等布满油气和油花地方。
G. 存在强烈电磁波地方。
H. 存在易燃气体或材料地方。
I. 存在酸性或碱性气体蒸发地方。
J. 其她特殊环境条件处。
2、室外机安装
1）室外机安装和维修所需空间

注：室外机上方若有障碍物，请离室外机上方600mm以上。

室外机俯视图（多台放置）

RF25WW/XFS-810T1
MDV250(260)W/XFdps
RF25WWXFS-820T1

3、室外机安装注意事项
l 不要倾斜45度以上搬运，更不要横卧存储。
l 由于机体重心不一定在机体中心，用吊索吊装时要小心。
l 对于RF25WW/XFS-810T1、MDV-250(260)W/XFdps、RF25WW/XFS-820T1吊装请使用4条Ф6以上钢丝。
l 尽量选取没有阳光直射和其她热源辐射处。
l 切忌将室外机安装在封闭空间里，通风必要良好。
l 在满足安装规定状况下，尽量安装在接近室内机位置。
l 降雪地区，要有防雪设施。对RF25WW/XFS-810T1、MDV-250(260)W/XFs-810T1、RF25WW/XFS-820T1，请装如下防雪棚。
进风口防雪棚
出风口防雪棚

三、配管连接
1、 各机型连接概况

　 机型
项目
KFR-75T1W/XFSY
KFR-120T1W/XFSY
MDV-130×2T1W/XFSY
RF-25T1W/XFSY-A
RF-25T1W/XFSY-B
　拖接类型
一拖一　
　一拖一
　一拖二
　一拖一
　一拖一
　配管组数
　1
1
2
1
1
可拖接最远配管实长（单组单程）
30
　30
50
50
50
容许室内外机最大高度差
内机在上
　10
　10
　20
　20
　20
内机在下
　10
　10
　20
　20
　20
配管大小
液侧
　Φ9.53
　Φ12.7
　Φ9.53
　Φ12.7
　Φ9.53
气侧
　Φ16
　Φ19
　Φ19
　Φ28.6
　Φ19
室外机接管方式
液侧
　扩口螺母
　扩口螺母
　扩口螺母
　扩口螺母
　扩口螺母
气侧
　扩口螺母
　扩口螺母
　扩口螺母
　扩口螺母
　扩口螺母
室内机接管方式
液侧
　扩口螺母
　扩口螺母
　扩口螺母
扩口螺母
　扩口螺母
气侧
　扩口螺母
　扩口螺母
　扩口螺母
　扩口螺母
　扩口螺母
节流部件
与否加接

　加接　

加接处

　液侧，接近室内机出管处

连接方式

　扩口螺母

2、各机型配管连接示意图

3、管路连接操作
A、管道布置
l 在墙上打孔，放好穿墙孔套和穿墙孔盖。
l 将连接管套上发泡橡胶保温管，与室内外连接线放在一起并用包扎带严密包好，不要漏入空气，以防凝结水珠，导致漏水。
l 包扎好连接管从室外侧通过过墙孔，进入室内侧管道排布要小心，不要损坏配管。
B、与室内机、节流部件、室外机连接
l 在与室内机、节流部件、室外机相接处用割管刀修齐管口，再将管螺母套入后进行扩口，扩口大小见本页下部图表。
l 用高压氮气吹净管道内异物与水分。
l 卸下室内机蒸发器、节流部件、室外机高低压阀螺母，在管道扩口处外表面和连接螺母锥面上涂抹冷冻机油，接上连接管，先用手拧紧3-4圈，再同步使用两个扳手拧紧扩口螺母，拧紧力矩见下图表。
l 对于连接为焊接形式时，焊接时务必充氮保护，并保证焊接良好。
l 连接管重量不要让连接口承受。
C、气密性检查
l 室内机与室外机之间配管连接好后，充入加压氮气进行气密性实验，气密性实验采用加压氮气（2.94Mpa）进行。
l 氮气加压前，把室外机高、低压阀阀芯拧紧。
l 氮气要从低压阀通气口加压。
l 氮气加压过程中，高、低压阀处在关闭状态。
l 如有漏则需排除后再做气密性实验，直到配管连接完好。
l 气密性实验绝对不能使用氧气、可燃性气体、有毒气体。

4、空气排除
A、相应不同管长空气排除办法

连接管长度（单程）
空气排除办法
＜5m
用室外机制冷剂
5～15m
用真空泵或制冷剂罐
＞15 m
用真空泵

B、用室外机内制冷剂排除空气
l 完全拧紧A、B、C和D处接管螺母；
l 松开并摘掉截止阀A、B阀芯盖子，逆时针转动截止阀B四方头阀杆45度约10秒钟，关紧截止阀B阀杆；
l 对ABC和D处所有接头检漏，确认无泄漏后，打开截止阀A维修口螺帽，当空气所有出来后，拧紧截止阀A维修口螺帽；
l 完全打开截止阀A和B阀芯；
l 完全拧紧截止阀A和B阀芯盖子。
室外机
气侧
室内机

C、用制冷剂罐排除空气
l 完全拧紧ABC和D处接管螺母；
l 松开并摘掉截止阀A、B阀芯盖子和维修口螺帽；
l 将制冷剂罐充注软管与阀A维修口连接；
l 松开制冷剂罐阀，充入制冷剂6秒，排出空气，把阀B螺帽迅速拧紧；
l 再松开制冷剂罐阀，充入制冷剂6秒，对A、B、C和D处所有接头检漏，确认无泄漏后，拧下充注软管，等所充注制冷剂完全排出时，迅速拧紧截止阀A维修口螺帽；
l 完全打开截止阀A、B阀芯；
l 拧紧截止阀A、B阀芯盖子。

D、用真空泵排除空气
l 将充注软管接头与真空泵连接；
l 完全打开歧管阀Lo（低压）手柄；
l 开动真空泵抽真空，开始抽真空时，略松开截止阀B维修口帽，检查空气与否进入（真空泵噪音变化，多用表批示由负变成0）。然后拧紧此维修口螺帽；
歧管阀
l 抽真空完毕后，完全关紧歧管阀低压（Lo）手柄，停下真空泵。抽真空15分钟以上，确认多用表与否指在-1.0×105Pa（-760mmHg）；
l 松开并摘掉截止阀A、B阀芯盖子，完全打开截止阀A、B后，再把截止阀A、B阀芯盖子上紧；
l 将充注软管从截止阀A维修口上拆下，然后上紧螺帽。

E、截止阀使用阐明（仅以其中一种为例作阐明，其她截止阀外形或与此有不同）
l 打开阀杆至遇到限位块，不要再试图开大；
l 用扳手或类似工具拧紧阀帽；
四方头盖子
l 阀帽拧紧扭矩见拧紧力矩表，安装完毕后，试机此前必要所有启动截止阀，每个系统有大小不同两只阀位于室外机侧，作用分别为低压阀和高压阀，截止阀开/关操作过程见右图；
l 开阀过程：打开阀芯盖子，用扳手卡住四方头，逆时针启动到位，再把阀芯盖子旋上拧紧；
l 关阀过程：同开阀过程同样，所不同是扳手顺时针旋转关到位。

5、检漏和绝热
l 用肥皂或检漏仪检查各接头处与否漏气，若有漏气，再紧固；
l 检漏后，用保温绝热材料包裹所有露出扩口管连接部和制冷剂管路某些，并保证无间隙。
l 绝热不完善将导致能力削弱以及凝结滴水产生。

6、冷凝水管连接
1）安装室内机排水管
l 为了防止排水溢出，在排水配管图中1处安装排水疏水器。（安装疏水器是为了防止通过排水配管吸取异味同步，当机外静压较高时，特别是进风口，难以排水现象发生严重，为排水困难而设计。）
l 排水是自然排水，施工时，室外机外部水管向下倾斜（1/100～1/50）；
l 排水配管规定弯扁和折弯处不超过2处，并且，为防止堆积垃圾，劲力避免弯曲；
l 施工中，注意不要将垃圾等掉到室内机接水盘和排水配管内；
l 排水配管安装完毕后，取下点检面板，在接水盘中放入水，缺认与否平稳排水；
l 安装另购向上排水配水配件时，请参阅向上排水配件安装阐明书；
l 疏水器部位容易堆积排水管垃圾，一定要安装塞子以及可以进行清晰构造；
l 排水管要做绝热解决，以免产生凝露滴水。

2）安装室外机排水管
将密封圈套在出水接头上，再将其从室外机底部装入地盘孔后旋转90度，使其装配牢固，然后在出水接头上接一条排水管（市场上有售），以便在制热时将室外机凝露水排出到恰本地方。

四、电气连接
1、电气连接注意事项
l 空调器应使用专用电源，电源电压符合额定电压；
l 空调器外部供电电路必要具备接地线，室内机电源地线要与外部接地线可靠连接；
l 配线施工必要由专业技术员按照电路标贴进行；
l 按照国家关于电器设备技术原则规定，设立好漏电保护装置；
l 电源线和信号线布置应整洁、合理，不能互相干扰，同步不与连接管和阀体接触；
l 本机不配电源线，选配时请参照电源规格表，普通状况下，不容许两根电线驳接，除非接头处牢固焊好并包好绝缘胶布；
l 所有接线施工完毕后，经仔细检查无误才可接通电源。
2、电源规格
型 号
KFR-75T1W/XFSY
KFR-120T1W/XFSY
MDV-130×2T1W/XFSY
RF25T1W/XFSY-A
RF25T1W/XFSY-B
室内机
室外机
室内机
室外机
室内机
室外机
电 源
380V，3N～ 50Hz
380V，3N～ 50Hz
380V，3N～ 50Hz
220V ～50Hz
380V，3N～ 50Hz
220V～ 50Hz
380V，3N～ 50Hz
输入容量主开关/保险丝（A）
20/20
20/20
20/20
60/50
40/32
60/50
40/32
60/50
室内（外）机电源线
尺寸（mm2）
1.5
2.5
2.5
10
2.5
10
2.5
10
线路
接地线尺寸（mm2）
1.5
2.5
2.5
5
2.5
5
2.5
10
室内/外机接地线尺寸（mm2）
电源连接线 1.5
强电信号连接线0.75
电源连接线2.5
强电信号连接线0.75
电源连接线1.5
强电信号连接线0.75-1.0
强电信号连接线0.75-1.0
强电信号连接线0.75-1.0

3、室内外机电气连接简图

第四章 故障显示

室内机显示板故障显示表

序号
类型
内 容
LED闪亮
备注
1
保护
在1小时之内浮现4次压缩机过流保护
运营灯、定期灯、化霜灯(只送风灯）同步以5Hz闪烁
整机关机,要掉电才干恢复
2
保护
室外保护(缺相、相序及排温保护)
所有灯以5Hz闪烁
3
故障
室温传感器检测口异常
定期灯以5Hz闪烁
故障清除后，自动 恢复
4
故障
蒸发器传感器检测口异常
运营灯以5Hz闪烁
5
保护
电流高于额定电流 2.0倍，历时3秒钟为过流，过流时压缩机关3分钟后，压缩机重新启动
6
故障
冷凝器传感器检测口异常
化霜灯以5Hz闪烁
7
故障
温度保险丝熔断（保存）
运营灯和定期灯以5Hz闪烁

室外机检测板LED故障表

类型
内 容
LED1
LED2
LED3
故障
相序反
闪
灭
灭
故障
缺相
闪
灭
灭
故障
高、低压压力保护
灭
闪
灭
故障
过电流
灭
灭
闪
故障
T3开路,短路故障
灭
闪
闪
故障
T4开路,短路故障
灭
闪
灭
保护
冷凝器高温保护
闪
闪
闪
注：正常运营时，LED不发光，故障时以5Hz闪烁

第五章 系统调试及维护保养
一、运营调试
请根据电控盒盖上“试运营要领铭牌”进行。
1、 室外机通电12小时以上方可进行试运转；
2、 确认所有阀门打开后方可进行试运转；
3、 电气安全检查后方可试运转；
4、 绝对不可进行强制运转。（保护装置不动作，非常危险。）
注意

1、 试运转必要在所有安装完毕之后进行。
2、 试运转前请确认如下事项，确认后在方框内划√
● 室内、外机安装与否对的。 ● 配管长度、制冷剂追加
