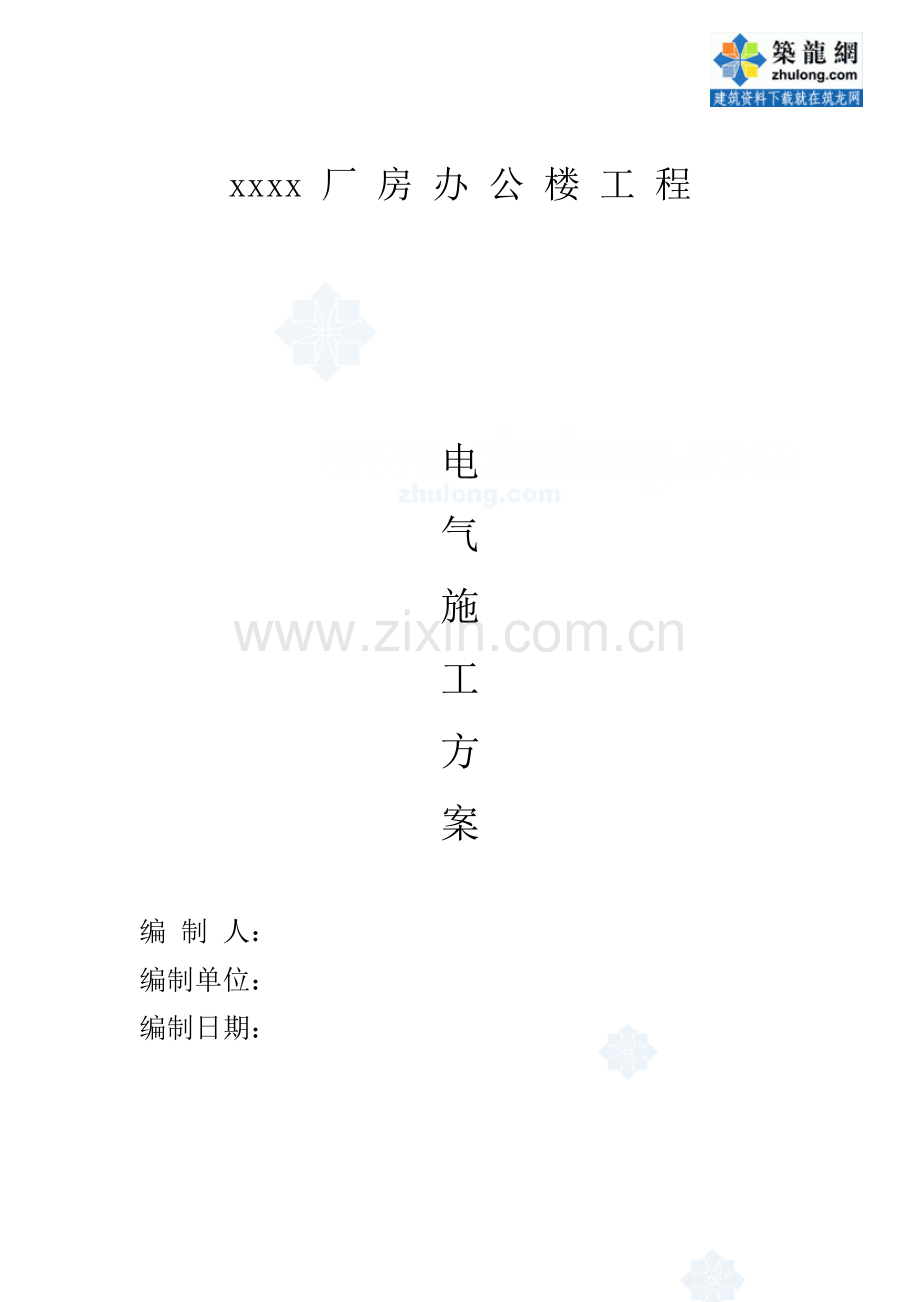

厂房办公楼电气安装综合标准施工专业方案.doc

xxxx 厂 房 办 公 楼 工 程

电
气
施
工
方
案

编 制 人：
编制单位：
编制日期：

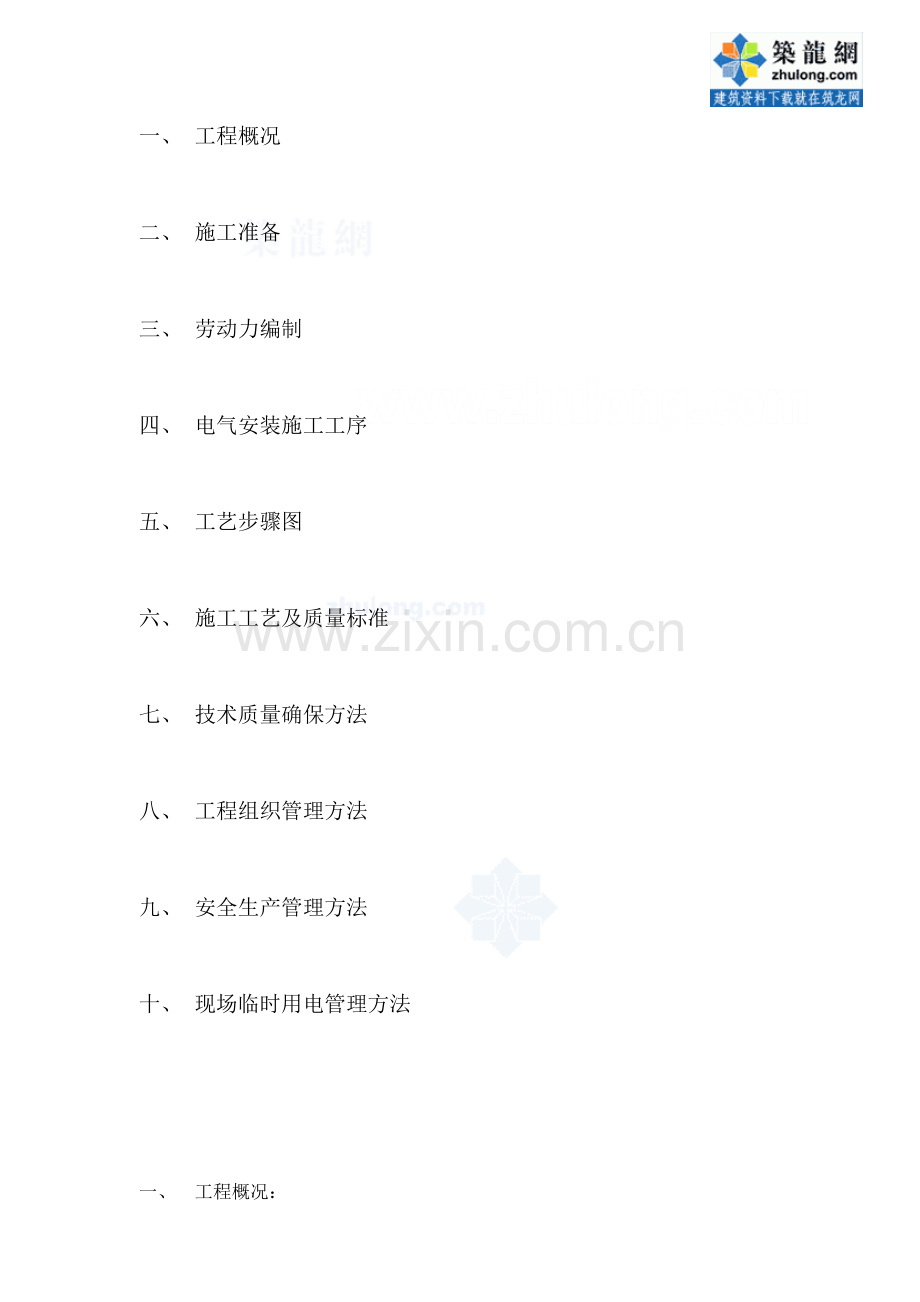

一、 工程概况

二、 施工准备

三、 劳动力编制

四、 电气安装施工工序

五、 工艺步骤图

六、 施工工艺及质量标准

七、 技术质量确保方法

八、 工程组织管理方法

九、 安全生产管理方法

十、 现场临时用电管理方法

一、 工程概况：

1、 地理位置：本工程在北京市亦庄北京经济开发区关键区51街区M112-2地块。
2、 土建概况：本工程由办公区和厂房两部分组成，厂房部分两层高，办公部分三层高，局部有活动室设在厂房三层，建筑高度12.5m。
3、 电源及电压：
（1）、据国家规范及本工程性质，确定其消防用电设备，应急照明等为二级负荷，其它用电设备为三级负荷。
（2）、本工程电源为亦庄供电局提供2回路10KV高压电缆电源，电源电压10KV，配电电压220/380V。
4、 负荷：本工程设备安装容量736KW，其中动力负荷486KW，照明及空调负荷250KW，经计算，有功负荷515KW，无功负荷249Kvar，视在功率572KVA，选择两台315KVA变压器。
5、 供配电系统：
（1）、在一层设配变电所，内设两台315KVA变压器，在配变电所下设净高不低于1.8m电缆夹层。
（2）、低压配电系统单母线分段，中间设联络开关。
（3）、本工程配电系统以放射式为主。
6、 照明和动力：
（1）、电机、水泵控制采取KBO系列控制和保护开关电器控制，空调预留插座，空调室内机至三连开关之间预留ф15焊接钢管。
（2）、关键场所照度为：车间为150LX、走廊100LX、办公室200LX、车间为单管，双管日光灯，走廓和办公室为日光灯格栅灯吸顶灯等日光灯安装链吊距地3.5m。格栅灯嵌装。
（3）、插座灯均为BV—2.5mm2，穿焊接钢管保护。
7、 防雷接地及等电位联接
（1）、本工程低压配电系统接地形式为TN—S，三相五线制防雷接地，保护接地及弱电工作接地采取公共接地装置，接地电阻小于0.5欧姆。
（2）、在配变电所内设总等电位联接端子箱，全部进出本建筑金属管均应和各自机房内预埋镀锌钢板相连浴室带有浴室卫生间做
局部等电位联接。
（3）、利用柱内两根主筋和地下基础主筋作为防雷引下线和接地体，各层柱网梁指定一根主筋焊接连通，并和引下线相焊接，全部突出屋面风管以金属部分均用ф10镀锌圆钢和接闪器相连。
8、 弱电系统
（1）、有线电视系统，有线电视信号采取SYV—75—9型同轴电缆引自小区电信管网，干线采取SYV—75—9型同轴电缆穿ф25焊接钢管，支线采取SYV—75—5型同轴电缆穿ф15焊接钢管。
（2）、电话系统：电话中继线采取大对数电缆HPVV—30x20x0.5引自小区电话管网在三层设电话机房，内设小型程序交换机，电话支线采取PVB—20x0.5mm，穿焊接钢管暗敷。
（3）、网络系统在三层设网络机房，内设网络服务器，及交换机，局域网采取4对8芯天屏蔽双绞线UTP、CAT5穿焊接钢管。
9、 电气消防：
（1）、消防负荷均采取双路电源末端切换供电方法，其线路采有耐火电缆或耐火绝缘导线。
（2）、走道大面积车间设应急照明，走道出入口设疏散指示灯及安全出口灯。
（3）、应急照明灯具自带蓄电池，应急时间大于60min。
二、 施工准备
1、 电气专业技术人员首先要组织参与施工人员认真熟悉，设计图纸，明确设计意图，对图纸中存在问题要立即同甲方，监理设计人员联络把问题处理在施工前，并做好相关书面变更洽商统计。
2、 施工人员认真学习相关施工规范，明确施工正确做法和具体要求。
3、 施工依据：《建筑电气通用图集》92DQ1—13
《建筑电气安装工程图集》1-4册
《建筑电气安装工程施工图集》上下册
《等电位联结安装》97SD567
《建筑安装工程声光图集》弱电工程
《建筑设备安装分项工程施工工艺标准》
《建筑电气安装工程质量检验评定》GBJ303—88
《建筑安装工程资料管理规程》DBJO-1-51-
《电气装置安装工程施工及验收规范合编本》
4、 按图纸设计要求计划好施工用材料，要求内容正确无误真实可靠，要提前预制成加工材料，在施工前预制加工好，并报监理验收以作施工时使用。
5、 变配电箱柜，机电设备定货应符合图纸设计，满足使用功效要求，并符合相关要求规范。有两部认可证书（机械部、电子部），合格书。材料设备进场后，要认真检验其型号规格是否符合图纸设计要求。
6、 依据图纸要求和施工要求，在施工前把施工中所用施工工具准备好。
施工机具表
序
号
机具名称
规格型号
单
位
数量
序
号
机具名称
规格型号
单
位
数
量
1
交流电焊机
BX-360-2
台
2
12
钢锯

把
5
2
砂轮切割机
BW1
台
1
13
台钳

台
1
3
弯管机

台
1
14
锉刀
圆
把
5
4
液压机

台
1
15
锉刀
半圆
把
5
5
电钻

把
2
16
铁刷子

把
10
6
电锤

把
2
17
液压开孔器

套
1
7
气焊

台
1
18
划孔器

套
1
8
万用表

台
1
19
煨管器
ф20
个
5
9
接地插表
ZC-8
台
1
20
煨管器
ф25
个
5
10
绝缘摇表
500V1000V
台
2
21
毛刷子
1寸
把
10
11
台钻

台
1
22
毛刷子
3寸
把
5

三、 劳动力编制
本工程电气施工人员编制严格按北京市建设委员会标准，做到技术工人达成总人数50%以上，专业工长和专业质量检验员检验，按图纸和施工进度表配制施工人员。
施工人员表：
序号
职位
人数
1
电气工长
1
2
电气质量检验员
1
3
电工
4
4
电焊工
2
5
学徒工
2
四、 电气安装施工工序：
1.施工前准备阶段：看图 图纸会闸设计交底 提醒设备、材料、加工件计划 验收入库和保管 编制施工方案
施工机械、工具准备。
2.施工阶段：开工汇报 技术交底 材料发放 配合予埋
配管穿引线 电气设备安装 照明灯具 线槽电线桥架安装 电线敷设 校线、接线 盘柜检验、调整。
3.调试阶段：电气设备和单元件调试 耐压试验 操作电源送电 系统联动操作试验 模拟试验。
4.交工验收：检验设备完好 交工资料齐全 交工验收。

五、 工艺步骤图：
电线管明配
1. 电气工程施工工艺步骤图：
配合土建预埋

设备基础制作安装
施工前准备

线槽安装
接地体设置

管内穿线

组织设备运输
盘箱柜验收
接地母线敷设、设备接地

电缆终端头制作
电缆敷设
电缆试验检验

照明灯具安装

试送电
电气系统调试
校线、接线
电气设备安装

交工、验收、收尾

电缆试压检验

2.防雷及接地施工工艺步骤图：接地体 接地干线 引下线
均压环 避雷网 验收。
3.钢管暗敷设施工工艺步骤图：封箱、盒口 测定箱盒位置
箱、盒固定 钢管连接 地线螺丝紧固 验收。
4.管内穿线施工工艺步骤图：核实导线规格、根数、相色 穿带线 扫管 放线及断线 导线和带线绑扎 带护口
导线连接 导线包扎 线路检验并绝缘摇测 验收。
5.电缆敷设施工工艺步骤图：外观检验 绝缘电阻测试 回路标牌编码 电缆敷设 挂标识牌 一、二次测接线

自检 验收。
6.配电柜（盘）施工工艺步骤图：设备开箱检验 设备搬运
柜盘稳装 外壳接地 柜（盘）上方母带配制 柜（盘）二次线（回路）配线 柜（盘）试验调整 送电运行验收。
7.灯具施工工艺步骤图：开箱检验 组装灯具 灯具安装 接线 通电试运行 验收。
8.开关插座施工工艺步骤图：清理杂物 接线 安装 验收。
9.电话插座和组线箱施工工艺步骤图：电话插座组线箱安装要求
清理箱会 穿线 查对导线编号 接线 验收。
10.有线电视施工工艺步骤图：前端箱内设备安装 传输分配部分安装 用户终端安装 系统调试验收。
11.消防系统施工工艺步骤图：消防系统安装要求 探测器安装 端子箱安装 消防控制设备安装 统调验收。
12.宽带系统施工工艺步骤图：宽带主机设备安装 传输分配部分安装 用户终端安装 系统调试验收。
六、 施工工艺及质量标准
1、 配管工程：随土建结构施工而穿插进行。
（1）材料要求：钢管壁厚均匀无劈裂，砂眼、棱刺，凹凸现象，管内防锈均匀无遗漏，接线盒镀锌层无脱落，无变型开焊现象。
（2）现浇墙体，顶板内配管在底筋绑扎完后，面筋未绑扎前，依据图纸位置，尺寸配合土建施工。
（3）钢管和钢管连接采取套管焊接，套管长度≥2.2D，管口应对准套管中心，并焊接严密，弯曲处弯曲半径≥6D,弯扁度≤0.1D。
（4）管路超出下列长度时，应加装接线盒，无弯曲30米，1 个弯20米，
2个弯15米，3个弯8米。
（5）管进箱盒要顺直，开孔和管径相吻合，要求一管一孔，不得开长孔，严禁用电气焊开孔，管箱盒为3—5毫米。
（6）管路宜和钢筋绑扎固定，严禁和钢筋焊接固定。
（7）管路应做整体焊接，管和盒之间采取ф6钢筋焊接，焊接长度4厘米。均采取双面焊接，焊缝均匀饱满，焊接后清除药皮。在砼中敷设钢管外壁不刷防腐。埋入土层内钢管，管外壁刷两遍沥青油做防腐处理。
（8）、电气施工人员在施工时应注意成品保护，不得踩坏钢筋等，土建浇筑砼时电工应派人看管，以免振捣时损坏线管及接线盒位移现象，如发觉立即修补。
2、 开关盒、插座盒安装
（1）盒体外观完好无损，敲落孔无脱落现象。
（2）依据图纸位置进行施工。
（3）钢管进盒不得出现死弯，不能进盒煨出灯叉弯后再进盒，管进盒不出现马蹄口，管口光滑无毛刺。
（4）安装好线盒必需和墙平，误差控制在2毫米内，不许可出现负误差。
3、 （1）防雷引下线从基础向上做好标识，同时做好隐预检统计，假如钢筋本身焊接可不做，假如钢筋绑扎则按钢筋直径6倍长度双面焊接，焊缝要求均匀饱满，去掉焊药，
（2） 利用建筑筏型基础底板钢筋做防雷接地体，将筏型基础四面外围钢筋焊接成一个闭口回路，并和防雷引下线等联接。
（3） 避雷网采取ф10镀锌圆钢，支架高于建筑物100mm，弯曲大于90度，弯曲半径不得小于圆钢直径10倍。避雷线应平直，不应有高低起伏和弯曲，水平许可偏差：平直每2m检验段许可偏差3/1000，但全长不得超出去时10mm，避雷网焊口应刷两遍银粉漆。
4、 配电柜基础和配电柜安装
（1）调直型钢，按图纸要求预制加工基础型钢架，并刷2遍防锈漆。按图纸所标位置，将预制好基础型钢架放在预留铁件上找平、找正。需垫片地方最多不超出3片。许可偏差，水平每米1mm，全长5mm，垂直度每米1mm，全长5mm。依据配电柜固定螺栓间距钻出圆交孔，并可靠接地。
（2）柜盘安装，应按施工图纸部署，按次序放在基础型钢上，成列柜（盘）各台就位后，先找正两端柜在从柜下2/3高位置绷上小线，逐台找正，各柜连接紧密无显著缝隙，柜（盘）安装许可偏差：

项次
项 目
许可偏差
1
垂直度
每米
1.5mm
2
水平度
相邻两柜顶部，成列柜顶部
2mm、5mm
3
不平度
相邻两柜面，成列柜面
1mm
4
柜间缝隙

2mm
5、 配电箱安装
（1）体应有一定机械强度，周围平稳无损伤，油漆无脱落现象，箱体方正无凹扁现象。
（2）暗配电箱依据预留洞先将箱体找好标高，将箱体固定好，要求管进箱一管一孔，管径和孔径相吻合，开孔时孔和孔间距一定要均匀，且中心全部在一条线上，管进箱3-5毫米，管和箱用钢筋做可靠接地，箱体四面用豆石砼添满不准有空鼓现象，箱体和墙面平。
（3）变配电箱安装在抹灰结束后进行，首先跟据设计要求找出配电箱位置，跟据箱体尺寸进行弹线定位，然后用四条膨胀锣栓固定箱体，电锤打孔时，孔洞平直不得弯斜，管进箱一管一孔。管和孔径相吻合，不得开长孔，不得用电焊开孔，管固定采取工型钢一端固定在墙上，另一端用和管对应形管卡卡住管，管和管间距要求一致，上下垂直，最终用钢筋或镀锌扁铁进行整体接地跨接，要求双面焊接，焊缝均匀饱满。
6、 导线安装工程
（1）导线规格型号必需符合设计要求。
（2）依据管径大小选择对应护口，依据导线截面积选择对应规格压线帽。
（3）相线、零线、地线颜色应加以区分，相线L1为黄色，L2绿色，L3红色，零线为淡兰色，地线为黄绿双色线。
（4）穿线前用布条或棉丝牢靠地绑扎在钢丝上，两人往返拉动将管内杂物清扫洁净，穿线时两人应配合协调一拉一送。
（5）开关盒，灯位盒，叉座盒内导线欲留长为150—200mm，配电箱内导线欲留长为箱体二分之一。
（6）按规格选择对应压线帽将线芯插入压线帽压线管内，若添不实可将线芯折回头填满，线芯叉到底后，导线绝缘皮和压接口平齐，用专用压线钳压实即可。
（7）电气器具未安装前进行绝缘摇测试，分别将灯头盒内导线分开，开关盒导线连通摇测时将干线和支线分开，一人摇测一人统计，摇测速度保持在120r/min，读数为1min后为宜，绝缘电阻值大于0.5兆欧。
（8）接地导线保护地线截面选择表
装置导线截面积（S）
保护地线最小面积（S）
S＜16
SP=S
16≤S≤35
SP=16
S≥35
SP=S/2
（9）穿线时使用高凳梯子器具时注意不得破坏其它设备，门窗、地、墙面等。
（10）摇测完成后，应将导线接头盘入箱内，封堵严实。预防污染。
7、 开关插座面板安装
（1）多种开关插座规格型号必需符合设计要求，并有产品合格证。
（2）将盒内杂物清理洁净，用湿布将盒内灰尘擦净。
（3）开关必需控制相线。
（4）插座安装和左零右相接牢靠。
（5）开关，插座面板应装牢靠，端正严密和墙面无缝隙。
（6）剥线时不要损伤线芯，打回折后再接入开关，插座内，顶丝要压紧，线芯不得外漏。
（7）开关，插座安装高度和设计要求偏差不得超出2mm。
（8）安装开关插座时不得破坏墙面要保持墙壁清洁。
8、 灯具安装
（1）各型灯具型号、规格必需符合设计要求及施工规范，灯具内配线严禁外露，灯具配件齐全，无机械损伤，变形、无油漆脱落，灯罩破裂现象。
（2）塑料台应有足够机械强度，受力后无弯翘变型现象。

（3）安装灯具时，将塑料台出线孔中穿出，将塑料台紧贴建筑物表面。塑料台安装孔对准灯头盒螺孔，用机螺丝将其固定牢。
（4）塑料台内甩出导线要留合适安装准修长度，压接时一定要相线接灯芯，顶丝要压紧压实导线无松动现象。
（5）穿入灯箱导线在分支连接处不得承受额外压力，多股软线端头要盘圈，刷锡。
（6）在2.4m以下灯具金属外壳应做接地保护。
（7）成排灯具安装中心线许可偏差5mm。
（8）灯具一定要擦拭洁净后再安装。
（9）安装时注意，不要打破灯罩，破坏墙面和地面等。
七、 技术质量及确保方法
（1）认真熟悉图纸，再施工前做好统计，将审图中发觉问题汇成书面问题，交底时逐项落实，坚持按图施工，严格实施规范。
（2）设专员亲密配合土建搞好预留，预埋工作，预防造成大面积剔凿工作，在施工过程中不得伤筋断筋。
（3）在各项工序开工之前认真做好技术交底工作，施工过程中应总结上道工序经验，主动准备下一道工序。
（4）严格实施“三检制度”，即自检，互检，交接检。
（5）常常和工人开技术碰头会，将施工中出现问题立即处理，把轻易出现错误问题常常讲，常常说，做到预防为主，以免反复出现。
（6）加强原材料质量检验，材料进厂后，要经过检验，合格后方能使用，杜绝不合格产品进入施工现场使用。
（7）全部隐蔽工程全部要经过相关部门验收，合格后方能进行下一步施工，并做好统计。
（8）全部施工项目，全部必需达成相关规程，规范要求。工程质量是企业生命线“质量第一，信誉第一”是我们宗旨，所以我们必需抓好每一道工序，严格把关，认真落实实施国家标准，建筑安装工程质量检验评定标准，推行全方面质量管剪发挥质量确保体系，在施工生产中全过程中监控作用。
八、 工程组织管理方法
工程组织管理遵照质量确保体系，配合土建协调好各道工序，节省原材料，降
低成本，协调好质检，技术各部门之间关系，在施工中严格实施施工规范要求，把好质量关。
（1）加强工程技术管理，坚持做到施工有交底，质量有评定，查有统计，变更有洽商，完工有资料。
（2）在施工过程中，严格实施规范质量评定标准。
（3）设备安装工程应按国家现行颁发各专业相关规程，规范和质量评定标准进行施工和质量检验。
（4）认真审查图纸，立即发觉图纸中存在问题，改变不合理设计，节省原材料。
（5）合理安排施工进度和做业计划，均衡劳动力，提升劳动生产率。
（6）施工中严把质量关避免返工返修。
（7）操作前看方案，合理使用材料，做到心中有数，不得大材小用，利用剩下短管头做套管，利用现场钢筋头做跨接地线。
（8）配管穿线接地装置阶段工作应做具体具体交底，交底清楚施工中工艺要求，并提出注意问题。
（9）每项工作全部有安全技术交底，提出技术问题及处理措施。
（10）施工中出现问题立即和甲方。监理，设计院联络，立即处理。
（11）珍惜全部机电设备，工具不得任意损坏。
（12）配合土建施工进度，合理安排劳感人数。
九、 安全生产管理方法
（1）认真落实实施国家和北京市建筑施工现场安全生产相关要求和条例，和项目部所定安全文明施工多种方法，层层落实各项安全生产岗位责任制健全安全生产管理制度，确保施工安全。
（2）实施安全生产技术方法，以确安全为生产，生产必安全思想，对新入场工人要进行三级安全教育。企业级安全教育，施工队级安全教育，施工班级安全教育培训。
（3）加强安全检验，以自检为主，互查为辅。查思想，查制度、查纪律，查隐患，并结合季节特点，关键查防触电，防高空坠落和坠落物体打击方法落实。
（4）全部做业人员进入现场必需戴安全帽。

（5）进入施工现场，工长对班组施工人员进行生产教育，冬雨季施工应有专门防雨，防寒方法，进行现场应严格遵守现场制度一切规章制度，遵守操作规程，电工、电气焊工持证上岗。
（6）使用电气焊，施焊前必需取得现场动火证，并清除可燃物，设专员看火，准备好消防器材，电焊机必需双线到位，焊把及焊线绝缘良好，操作者戴好防护目镜，绝缘手套，橡胶绝缘鞋齐全，氧气瓶乙炔瓶，间距符合要求，操作完华后，检验现场，无隐患后方可离开。
（7）扫管穿线时，不准站在高梯最高一层上工作，不得两个工人站在同一高梯上工作，高梯中间要拉防滑绳。
（8）施工应做到安全生产，施工，进入现场设备成品，半成品堆放在指定地点，码放整齐，干完活后应做到活完脚下清。
十、 现场临时用电管理方法
凡架设专用施工变压器施工现场，必需根据国家JGJ-46-88《施工现场临时用电安全技术规范》要求，采取TIV-S系统供电。
（1）现场临电必需设专员维护和操作。闸箱配置要规范化，必需达成“三级配电，二级保护”基础标准。保护零线和工作零线要严格分开，临时供电电缆最好采取五芯电缆。
（2）由总配电箱至开关箱做到三级控制两级保护，设备确保一机一闸。
（3）在变压器以下设置一个总配电箱，做反复接地一组，接地电阻小于4欧姆，塔吊设置专用配电箱控制，并做好防雷接地和保护接地。
（4）每个配电箱全部有防护栏，上锁保护，专职人员负责定时检验，保养，如发觉漏电开关失灵立即更换。
（5）配电箱前不准放东西，要有工人保护通道。
（6）全部脚手架超出一定高度，要做防雷处理。
（7）使用电动工具，电气金属外壳必需可靠接地。
（8）施工电路照明，开关箱按要求放置，临时施工电路必需由维护电工施工，管理非维护人员不得随意接线，拉线等。
（9）、专职电工做好每班工作统计和维修统计，做到设备无故障，运行无异常。
