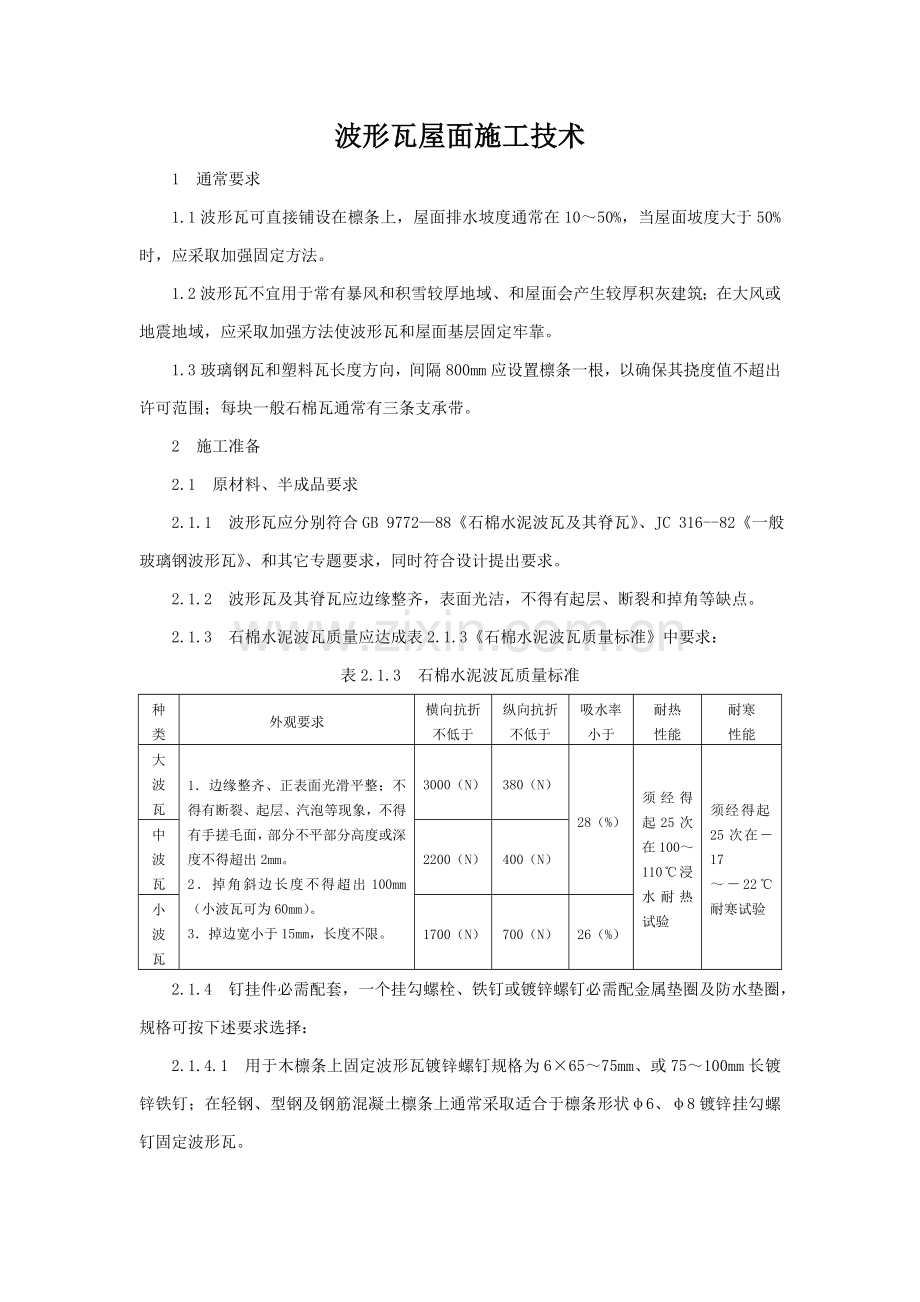

波形瓦屋面施工技术
1 通常要求
1.1波形瓦可直接铺设在檩条上，屋面排水坡度通常在10～50%，当屋面坡度大于50%时，应采取加强固定方法。
1.2波形瓦不宜用于常有暴风和积雪较厚地域、和屋面会产生较厚积灰建筑；在大风或地震地域，应采取加强方法使波形瓦和屋面基层固定牢靠。
1.3玻璃钢瓦和塑料瓦长度方向，间隔800mm应设置檩条一根，以确保其挠度值不超出许可范围；每块一般石棉瓦通常有三条支承带。
2 施工准备
2.1 原材料、半成品要求
2.1.1 波形瓦应分别符合GB 9772—88《石棉水泥波瓦及其脊瓦》、JC 316--82《一般玻璃钢波形瓦》、和其它专题要求，同时符合设计提出要求。
2.1.2 波形瓦及其脊瓦应边缘整齐，表面光洁，不得有起层、断裂和掉角等缺点。
2.1.3 石棉水泥波瓦质量应达成表2.1.3《石棉水泥波瓦质量标准》中要求：
表2.1.3 石棉水泥波瓦质量标准
种类
外观要求
横向抗折
不低于
纵向抗折
不低于
吸水率
小于
耐热
性能
耐寒
性能
大波瓦
1．边缘整齐、正表面光滑平整；不得有断裂、起层、汽泡等现象，不得有手搓毛面，部分不平部分高度或深度不得超出2mm。
2．掉角斜边长度不得超出100mm（小波瓦可为60mm）。
3．掉边宽小于15mm，长度不限。
3000（N）
380（N）
28（%）
须经得起25次在100～110℃浸水耐热试验
须经得起25次在－17
～－22℃耐寒试验
中波瓦
2200（N）
400（N）
小波瓦
1700（N）
700（N）
26（%）
2.1.4 钉挂件必需配套，一个挂勾螺栓、铁钉或镀锌螺钉必需配金属垫圈及防水垫圈，规格可按下述要求选择：
2.1.4.1 用于木檩条上固定波形瓦镀锌螺钉规格为6×65～75mm、或75～100mm长镀锌铁钉；在轻钢、型钢及钢筋混凝土檩条上通常采取适合于檩条形状φ6、φ8镀锌挂勾螺钉固定波形瓦。
2.1.4.2 金属垫圈直径25mm，中间小孔比使用螺钉、螺栓直径大1～2mm，弯成和波形瓦波峰一致弧形，材料能够是镀锌铁皮、铝或黑铁皮刷防锈漆。
2.1.4.3 防水垫圈能够用油毡、毛毡、橡胶皮制作，直径30mm、厚5mm左右，中间小孔应比螺钉、螺栓直径小1～2mm，防水垫圈较薄时能够采取一钉双垫。
2.2 关键工机具
手提电锯或手提电动石材切割机、手工锯、台钻和手提电钻、木工槌、螺丝起子、钢丝钳、铁抹子和铁皮抹子等。
2.3 作业条件
2.3.1 屋面结构体系安装完成、联接固定可靠，基层验收合格，并办理好工序交接手续。
2.3.2 所需波形瓦、及其配套固定件、泛水等细部结构处理材料已按计划进入现场，完成质量验收。
2.3.3 完成施工技术交底，明确波形瓦铺设方向和搭接方法，确定搭接宽度和搭接长度，波形瓦连接固定要求、和屋面细部结构做法。
2.3.4 制订有必需施工安全方法，并已给予落实实施。
2.3.5 雨、雪和大风天气不得作业，屋面结构上附有冰、霜、雪时必需采取可靠安全方法后才许可作业。
3 操作工艺
3.1 工艺步骤
基层
检验
挂檐
口线
做平
斜脊
泛水
处理
铺、装
波形瓦
检验
验收

·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
年最大频率风向
搭接宽度
搭接长度
镙钉位置
切角搭接
波形瓦铺设方向
图3.2.4 石棉波瓦切角搭接示意
(1)
(2)
(3)
(4)
(2)
(3)
(3)
(4)
(4)
(5)
(6)
(5)
3.2 波形瓦屋面铺设操作要领
3.2.1 波形瓦铺设前，先按设计要求檐口挑出长度挂波形瓦檐口控制线，在山脊边、山墙边或其它确当位置全坡摆通一条和檐口线垂直波形瓦，使上下瓦楞吻合、顺直、和檐口线角直，以校正屋面坡度方向波形瓦铺设控制位置，查对上下排瓦搭接长度和搁放位置，确定波形瓦钻孔和切角位置等；同时作好大面积铺设控制标识，方便随时进行查对和调整，一直保持坡度方向波楞顺直且和檐口线垂直。
3.2.2 不管波形瓦采取对缝还是错缝铺设，全部宜按图3.2.3 中括号内数字示意次序，从檐口到屋脊上、下逐排滞后一块瓦斜线推进，并逐块拉斜线控制。
3.2.4 波形瓦切角搭接铺设方法，参见图3.2.4《石棉波瓦切角搭接示意》，适宜用于小面积屋面。
3.2.4.1 上下两排波形瓦长边搭接缝对齐铺设，对相邻四块瓦搭接处中层两块对瓦进行切角，使四角交接重合处平顺。
3.2.4.2 切角大小应依据事先确定波形瓦搭接长度和搭接宽度决定，二相对瓦切角间留5mm缝隙、以利瓦间伸缩。
3.2.4.3 切角应划线后锯、切、裁割，严禁随意敲打去角、不可切错方位。
3.2.4.4 玻璃钢瓦和塑料瓦无需切割对瓦顶角，可直接重合铺设。
3.2.5 波形瓦错缝搭接（不切角）铺设，适宜用于大面积屋面，操作中应注意：
3.2.5.1 上下排瓦宜错开半张波瓦铺设。
3.2.5.2 大波瓦和中波瓦最少应错开一个波，小波瓦最少应错开两个波。
3.2.6 波形瓦用带金属垫圈和防水衬垫镀锌弯钩螺栓固定在金属檩条和混凝土檩条上，或用带金属垫圈和防水衬垫镀锌螺钉固定在木檩条上，注意：
3.2.6.1 在靠近搭接缝盖瓦波峰上设置固定螺栓或螺钉。
3.2.6.2 顺檩每排固定点应间隔均匀、合理，通常小波瓦部署在每张盖瓦第二、第七波峰，中波瓦和大波瓦部署在第二和第五波峰。
3.2.6.3 在上下排波形瓦搭接处檩条上，每张盖瓦上部署两个螺栓或螺钉；每排波形瓦中间檩条上，靠近相邻两波瓦搭接处每张盖瓦全部应设一个螺栓或螺钉固定；可参见图3.2.3 。
3.2.6.4 在大风地域，屋面檐口、屋脊、山檐、突出屋面结构周围等，应合适增加固定螺栓、螺钉数量。
3.2.6.5 每张玻璃钢瓦或塑料瓦，最少应有6处和檩条固定。
3.2.7 屋脊、斜脊处应用脊瓦或镀锌薄钢板铺盖，用专用螺栓将脊瓦夹紧固定在两侧坡瓦上（或按设计大样要求固定），脊瓦和坡瓦间空隙宜用麻刀灰座浆封嵌严密。
3.3 波形瓦屋面施工中需注意技术问题和质量问题
3.3.1 波形瓦应有质量和技术性能证实，进场后进行外观检验验收。
波形瓦运输时应进行包装或衬垫。应贮存在地面平整室内，堆放场地坚实、并用软物衬垫；玻璃钢瓦最好竖放，石棉水泥波瓦应双张花弧或井字堆垛。
3.3.2 波形瓦铺设前应对屋面檩条施工质量进行验收，应满足：
3.3.2.1 檩间距符合设计要求。
3.3.2.2 檩条顶面应和屋坡面平行，同一坡面檩条上口全部在一个平面上，檩条挠度不应大于1/150L（檩长），相邻两檩挠度差小于7mm。
3.3.2.3 支承波形瓦檩条，和屋架或墙间应有可靠连接；对在墙上搁置檩端头应有和墙体连接方法，檐口位置和屋脊位置檩端头更应采取和墙体加强连接有效方法。
3.3.3 铺设波形瓦屋面时，相邻两瓦应顺当地年最大频率风向搭接；其搭接宽度，大波和中波瓦不应少于半个波，小波瓦不应少于一个波；坡度方向上下两排瓦搭接长度不应少于100mm。可参考表3.3.3《石棉水泥波瓦最小搭接长度参考表》取用。
表3.3.3 石棉水泥波瓦最小搭接长度参考表
项
次
屋面坡度
屋顶坡面最大
长度（m）
上下端部搭接
长度（mm）
左右侧部搭接长度（mm）
小波瓦
大、中波瓦
1
≥1/3
≤45
120
1.5波
0.5波
2
1/3～1/4
≤30
150
1.5波
1.5波
3
1/4～1/5
≤20
200
1.5波
1.5波
4
≤1/5
≤15
200
1.5波
1.5波
3.3.4 波形瓦上螺钉孔应用钻成孔，孔径比固定螺栓（或螺钉）直径大2～3mm，固定波瓦时不能拧得太紧，以垫圈稍能转动为度。
石棉瓦固定螺钉位置如和支承间局部存在间隙，宜垫平后再固定紧固。
3.3.5 波形瓦屋面在檐口、天沟或檐沟等处细部结构应符合第3.4节要求。
3.3.6 波形瓦和山墙、女儿墙、突出屋面结构间应做泛水，迎水面做分水；泛水细部结构可参考图3.4 ⑶、图3.4 ⑷。
3.3.7 檐口处墙顶、天沟或檐沟、脊瓦等位置和波形瓦波沟之间空隙，全部应用水泥石灰麻刀灰浆等材料嵌封严密。
3.3.8 波形瓦铺设过程中应注意：
3.3.8.1 铺设波形瓦，檩条上应有可靠操作脚手板铺垫或使用带固定挂钩、可随时移动板梯；在波形瓦和檩条未用螺栓固定牢靠前，屋面严禁上人。
3.3.8.2 操作中应预防重物及工具砸伤波瓦。
3.3.8.3 玻璃钢瓦及塑料瓦安装时不得接触明火。
3.3.9 石棉水泥波瓦屋面关键材料消耗量可参考表3.3.9数据。
表3.3.9 石棉水泥波瓦屋面关键材料用量参考表
材 料
每100m2坡面
100m脊
石棉波瓦
固定件
麻刀灰
石棉脊瓦
估算用量
135 m2
410套
0.03 m2
130块
3.4 波形瓦屋面檐口位置和泛水处结构做法详见图3.4 ⑴、图3.4 ⑵、图3.4 ⑶、图3.4 ⑷，其细部应符合下列要求：
≥200
50～70
4
3
2
1
1—波形瓦； 2—镀锌螺钉、挂钩或铁钉；
3—封檐板； 4—屋面檩条。
图3.4 ⑴ 波形瓦檐口
100
50～70
波形瓦
天沟或檐沟
图3.4 ⑵
波形瓦伸入天沟檐沟长度
座浆封堵端头

1--波形瓦；2--镀锌螺钉；3--水泥石灰砂浆
（1︰1︰4）加1.5%麻刀，分次抹成泛水。
檩
3
50
180
2
1
座浆
图3.4. ⑶ 山墙、女儿墙处泛水示意
图3.4 ⑷ 镀锌薄钢板泛水做法
1—波形瓦；2—镀锌镙钉；3—密封材料；
4—镀锌薄钢板泛水；5—麻刀灰嵌填。
≥150
≥250
2
1
座浆
3
4
5

3.4.1 波形瓦瓦头挑出封檐板长度为50～70mm，檐口挑出长度不应小于200mm。
3.4.2 当屋面有天沟、檐沟时，波形瓦伸入天沟、檐沟长度不应小于50mm；用镀锌钢板作天沟、檐沟时，沟沿伸入波形瓦应不少于150mm（参见图3.4 ⑵）。
3.4.3 用掺有麻刀混合砂浆做泛水处理时，突出屋面墙或烟囱侧面瓦伸入泛水宽度大于50mm，且应压过波形瓦波峰。
3.4.4 用镀锌薄钢板做泛水，钢板压盖波形瓦不宜小于150mm，泛水和波形瓦间空隙宜用麻刀灰等嵌填严密。
