微型钢管桩综合项目施工专项方案.docx

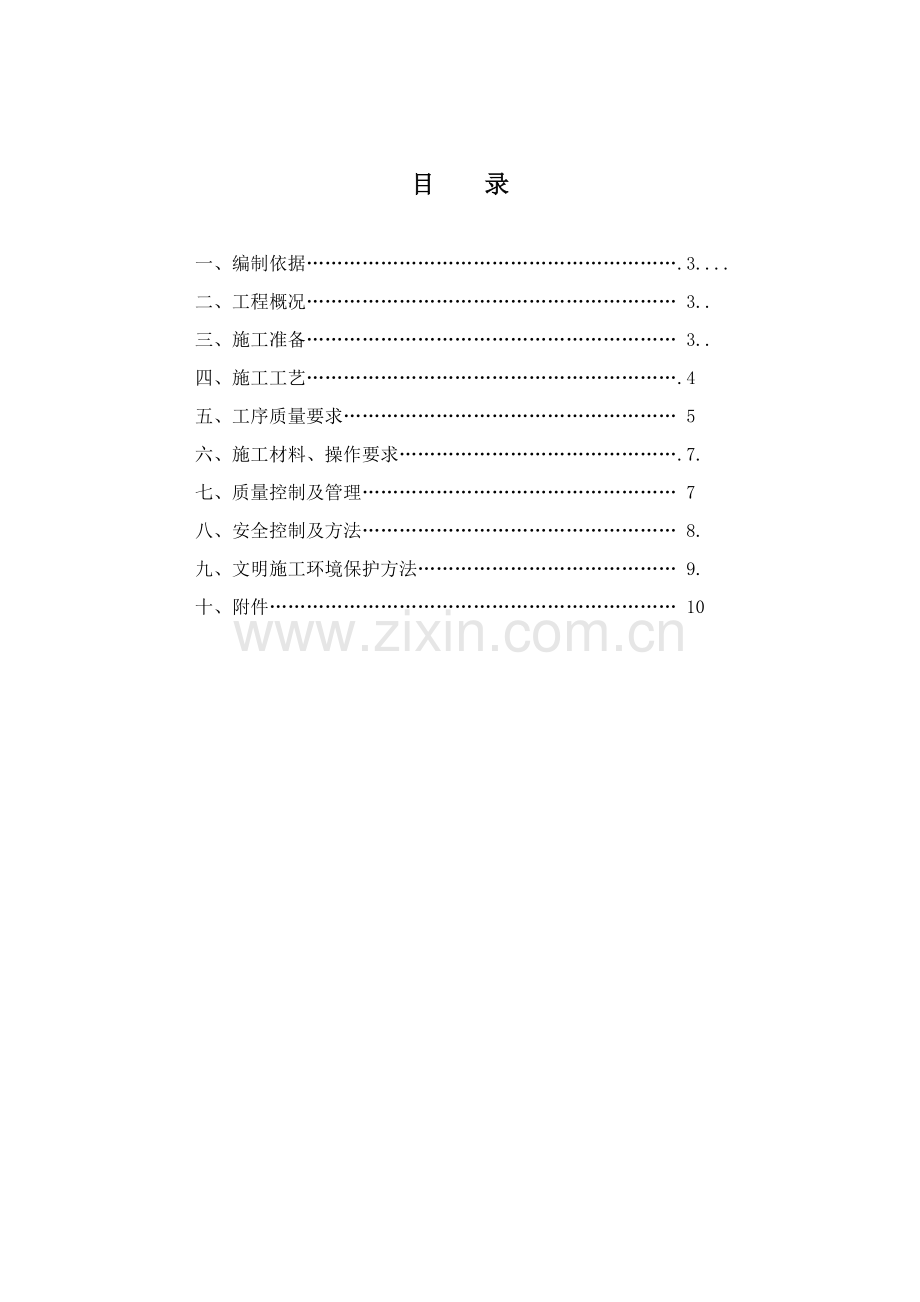

华强电子改造工程微型钢管桩施工方案编制人：审核人：审批人：目 录一、编制依据.3.二、工程概况 3.三、施工准备 3.四、施工工艺.4五、工序质量要求 5六、施工材料、操作要求.7.七、质量控制及管理 7八、安全控制及方法 8.九、文明施工环境保护方法 9.十、附件 10一、编制依据1、 设计图纸。2、建筑地基基础基础工程施质量验收规范；（GB50202）3、建筑基桩检测技术规范（JGJ106-）4、广东省建筑地基基础检测规范（DBJ 15-60-）5、现行国家相关规范、标准和规程。二、工程概况1、项目位置地处繁荣华强北电子商业区，在深南路和华强北路交接处，往来车辆、人流密集。2、本工程属于加建改造工程。分加建1和加建2两个单体，其建筑基地面积分别为462.5/1346.22，建筑面积1893.38/6135.37，建筑层数4/7，建筑高度15/24.95m。3、加建1基础结构形式为条形基础、柱下独立扩大基础。4、加建2为微型钢管压浆桩基础。桩径300mm，桩端持力层为砾质黏性土或全风化岩，桩端持力层端阻力特征值为200-300kpa,微型注浆钢管桩分zh1和zh2型。ZH1竖向承载力特征值为330KN, 有效桩长大于8m;桩ZH2竖向承载力特征值为520KN;有效桩长大于13m。三、施工准备1、设备：1.1汽车载运螺旋钻机1台、配电箱一个、电焊机2台、切割机1台、混凝土搅拌机1台、高压注浆泵1台。1.2高压注浆管60米，橡胶水管100米、25mm2电缆、手推车6辆等施工机具。2、材料：2.1 水泥：宜用425号一般硅酸盐水泥。2.2 砂：应采取细砂或特细砂；2.4 直径D=260mm钢管、电焊条、劳动保护用具。2.8外加剂：应添加适量减水剂。3、施工人员：技术员1人、测量员1人、质检员1人、技工4人、普工8人。四、施工工艺（工艺步骤）钢管桩施工：平整清理场地-注浆钢管制作-测量放线-孔距定位-钻孔机就位钻孔（每2m接钻杆一次）-注浆机安装-安装下放钢管 -安装注浆管-拌制水泥砂浆次性加压注浆，直至上口翻浆，注浆压力为0.3Mpa。1、人工平整清理场地；依据设计要求放出基坑边线及定出桩位，安装钻机进行成孔作业；成孔工程产生泥浆搜集到泥浆池中，待施工完成后泥浆外运至施工区域外，检验并保护成桩。2、注浆钢管制作焊接：依据设计图纸要求深度进行下料。3、测量放线：依据设计要求间距、排距及设计提供标高进行测量放线。4、孔距定位：依据设计孔洞直径、间距、排距使用钢筋头打入地下进行定位；5、微型桩定位：本工艺采取干成孔方法钻孔，依据微型桩定位，在成孔位置上进行汽车载运螺旋钻正确定位，汽车支撑脚腿下进行扎实后垫方木，确保其稳定。6、成孔次序：详见后附图7、就位钻孔：将汽车载运螺旋钻机安放在指定位置，安放水平，预防倾斜；将钻杆抬至钻机旁，开启钻机，慢慢钻进；每进深2m,需要接一次钻杆，直至得到设计有效深度。钢管接长时，上下两段钢管之间采取套管连接。连接大样见下图： 8、清孔：湿作业时采取泥浆泵进行循环水清孔，干作业时无需清孔。9、注浆机安装：在现场指定位置固定注浆机，电源由指定配电箱接入，采取6平方三相五线制电缆，把拌制水泥砂浆（强度为M25）放入6mm钢板焊接制成1m*1m*1m灰槽内，然后由注浆机注浆。注浆管需装设压力表，注浆压力为0.3Mpa，水灰比小于0.5，注浆采取一次性注浆，直至孔口冒出纯浆为止10、安装下放钢管：立即在孔内安装预先制作好钢管，钢管上套50mmPVC管露出地面200mm。便于接入注浆管11、安装注浆管：下放钢管完成后，要立即进行注浆，注浆管由注浆机只接接入到下入孔内钢管上，接口要密封连接，注浆管采取橡胶管输送。12、拌制水泥砂浆：水泥砂浆采取专用机械进行拌制，水灰比控制在小于0.5，强度等级M25，把拌制水泥砂浆放入钢制1m*1m*1m灰槽内，然后由注浆机注浆。13、注水泥浆：注浆管需装设压力表，注浆压力为0.3Mpa，水灰比控制小于0.5，采取一次性注浆(先投管后注浆或先注浆后投管均可)。注浆管下至孔底后提起_300mm，进行开放式注浆，直至孔口冒出纯浆为止；注浆从孔底开始,边注边拔，确保浆体密实。待浆体沉淀初凝，立即对管壁内外作补浆处理，使桩孔完全充盈。14、钢管桩施工中，应仔细测量孔深、钢管长度及注浆管长度，避免出现假桩断桩现象。严格控制桩顶桩底标高。五、工序质量要求1、成孔:1.1本工程采取预微型注浆钢管桩；桩径为D300。1.2桩端持力层为砾质黏性土或全风化花岗岩层，微型注浆钢管桩ZH1竖向承载力特征值为330KN, 有效桩长大于8m;桩ZH2竖向承载力特征值为520KN;有效桩长大于13m。1.3 微型钢管压浆桩进入砾质黏性土7m或12m(换算深度),进入1m全风华岩换算成2.0m粘土，同时桩实际长度估算为8m13m。1.4成孔前为确保桩垂直度，需有水平尺前后、左右调整好钻机水平度，为控制桩位偏差，成孔前先用仪器正确定出桩位，每个桩位上插上钢筋头（6钢筋制作），开钻时，钻头中心对准钢筋头上方可开钻。1.5钻孔过程中不停检测桩中心及直径，并随时观察土质改变，对照复核地质汇报，出入较大时应和勘察、设计单位联络，采取处理方法。1.6 桩顶纵筋应全部锚入基础内，施工必需确保单桩有效长度。2、钢管制作和安装：2.1 钢管材料采取Q235钢材；应优先选择无缝钢管，亦可采取直焊缝钢管。2.2 应采取可靠定位方法确保钢管对中，定位器应沿钢管纵向均匀部署，且间距小于3000mm。2.3 钢管底部加工2个“V”型缺口：高约70mm，宽约50mm。2.4 钢管下部6米长度范围内每间隔1米开2个对称20小孔，上下排小孔呈对称正交部署。2.5 钢管之间连接：钢管接长时，上下两段钢管之间采取套管连接。2.6 钢管接长焊接时，应沿两边对称同时施焊；焊缝质量应满足钢结构验收相关要求。2.7 桩顶钢管和基础之间连接：采取焊接连接，详见下图:3、水泥砂浆配制要求：3.1 桩孔内注浆采取水泥砂浆，强度等级为M25，水灰比小于0.5。3.2 为确保压浆成功，浆体须满足小管径输送要求，施工应采取以下方法以确保砂浆在满足强度要求前提下含有足够流动性、和易性。3.3 施工前应经过现场试配试验确定砂浆最好配合比。3.4 砂应采取细砂或特细砂。 应添加适量减水剂。4、注浆：4.1钢管顶端做成尖状，桩底端两侧分别开“V”型缺口，使部分浆体流入管外侧起到对管和侧避土体间充填及加固作用。4.2 干成孔：先投管后注浆或先注浆后投管均可。注浆管下至孔底后提起300mm，注浆从孔底开始，边注边拔，确保浆体密实。待浆体沉淀初凝，进行开放式注浆，直至孔口冒出纯浆为止；立即对管壁内外作补浆处理，使桩孔完全充盈。4.3注浆后，因为浆体凝固收缩及沉淀，要立即进桩管内补浆及采取水泥浆进行充填密实钢管和水泥砂浆间隙，所以施工中在水泥浆初凝后，必需对其空隙位进行补灌浆处理，使孔口位达成灌浆、充填饱满。5、拆管：当浆液至管口时，即停止灌浆，关闭进浆阀，拆除注浆胶管。6、施工检验：施工过程中对每个施工班组立即检验，检验关键是桩长、水灰比、水泥用量。桩长可直接量注浆钢管长度；水灰比可直接用比重计现场监测；每注完10根桩以后，要立即核实水泥实际用量，假如以上不符合设计要求要立即调整,并对已施工过桩进行补灌.六、施工材料、操作要求1、全部施工用料应符合设计要求。水选择应无影响水泥正常凝结和硬化有害物质，不得使用污水；采取42.5R一般硅酸盐水泥。2、施工操作各工序按前后程序展开作业，遵守安全和操作规程，做到文明施工，各工序由技术人员跟班作业，认真检验施工质量，作好施工统计。3、根据设计方案进行施工，如有变更报设计、业主、监理部门。七、质量控制及管理1、质量控制1.1桩径许可偏差为+50 -20，垂直度许可偏差为1.0。1.2桩中心位置许可偏差。13根桩，单排桩基垂直于中心线方向和群桩基础边桩许可偏差最大值为D/6并小于100mm，且相邻两桩不能偏往同一方向。1.3条形桩基沿中心线方向和群桩基础中间桩许可偏差最大值为D/4并小于150mm。1.4确保钻机放置平衡，避免在成孔过程中所以而产生较大晃动，影响成孔质量。1.5终孔时应进行桩端持力层验收，由勘察、施工、监理等共同对桩端持力层深度进行确定，并经书面签证，合格后方可继续施工。2、质量管理2.1依据设计图纸和建设单位要求精心组织施工，各关键工序有工程技术人员把关，每道工序应进行三级自检后，并请监理企业、业主、检验合格，确保无人为操作事故，以达成设计要求。2.2对每一根桩做好施工纪录，并按要求留取桩身浆体试件，做出试压结果。将上列资料整理成册，提交监理及业主验收。2.3桩质量应按建筑地基基础工程施工质量验收规范（GB50202-）、建筑基桩检测技术规范（JGJ106-）、广东省标准建筑地基基础检测规范（DBJ 15-60-）和相关要求进行检测。2.4对施工完成桩如认为实际地质资料和设计资料不符或对一些桩质量和承载力有疑问时，可由设计单位会同建设单位、监理企业及质检部门等多方协商，对有疑问若干根桩采取静载荷试验或其它有效方法进行检测。2.5质检人员要抓好三个方面工作：各工序质检验收，严格掌握多种配合比，认真做好统计。2.6进场作业人员严格遵守三项规程：安全规程、操作规程和现场管理规程。由安全员检验各项安全制度落实及实施情况。2.7现场工程技术人员应负责全方面工作，确保安全施工；确保工程质量进度，立即处理施工中种种问题，做好现场管理和对外协调，做好多种工程表格填写和统计。八、安全控制及方法1、安全控制1.1钢管桩施工之前，对班组进行技术交底和安全交底，使每个工人全部牢靠树立质量和安全意识。1.2注浆时注浆管不得弯折缠绕，时刻注意压力表，以免压力过高管炸伤人。1.3现场插拔注浆管人员配带防护眼睛，以免浆液溅入眼中。1.4每根桩注浆结束后，注浆管要保持压力3分钟，等压力消散以后拔掉注浆管，这么现有利于注浆效果和确保桩身质量，也避免了压力过高造成安全事故。2、安全方法：2.1、严格遵守国家、深圳市相关行业管理部门颁发安全技术劳动保护法令、法规、规章制度。2.2定时开展安全教育，全员树立“安全第一、预防为主”思想。建立常常性安全教育和培训考评制度。2.3加强安全生产组织领导，定时组织安全生产检验，针对安全生产中存在实际问题制订具体计划，提出明确目标和要求。2.4工程开工前，结合工程施工情况制订安全方法。对关键部位、机电作业、多层作业和其它危险性较大作业等，制订专题安全方法。2.5施工道路平整、坚实、确保通畅，危险地点悬挂按要求警告牌，现场道路符合相关要求，施工现场在室外围挡醒目标地方设置固定大幅安全口号及多种安全操作规程牌。2.6坚持特殊工种持证上岗制度。 电工、焊工等特殊工种除进行通常安全教育外，还须经过本工种安全技术教育，经考评合格发证后，方能独立操作。2.7施工用电按施工现场临时用电安全技术规范要求进行设计、检测。施工照明线路电压在施工区域内小于36V，施工区域以外用220V，动力设备为380V，全部电力设备设专员检验维护，并设示警标志。九、文明施工环境保护方法1、创建文明工地、维护市容整齐，不停提升文明施工水平，使文明施工规范化、标准化、制度化；认真落实地方政府和建设单位相关文明施工各项要求，推行现代管理方法，科学组织施工，做好现场文明施工各项管理工作。2、合理部署场地。各项临时设施必需符合要求标准，做到场地清洁、道路平顺、排水通畅、标志醒目、生产环境达成标准化作业要求。3、保持施工现场道路通畅，排水系统处于良好状态；随时清除建筑垃圾，保持场容场貌整齐。尤其是保持大门外市政道路通畅。4、施工现场按深圳市要求设置“五牌一图”标牌，做好安全保卫工作，采取必需防盗方法，施工场地按标准设置围蔽，建立门卫制度，进入现场实施登记，非施工人员不得进入施工现场。5、工地门前做到三包环境责任制，不得在工地门前围墙外侧市政道路上堆放材料、余泥、垃圾等，安排专员随时对外市政道路进行清扫。对成孔施工产生泥浆安排专员随时清扫。6、进出车辆必需冲洗洁净，洗车槽处必需设沉淀池，并随时清理。须经过三级沉淀后方可排入市政排水管网。7、主动遵守地方政府对夜间施工相关要求，尽可能降低夜间施工。若为加紧施工进度或其它原因必需安排夜间施工，则必需先办理“夜间施工许可证”后进行施工，并采取有效方法尽可能降低噪声污染。8、对产生噪音关键设施、设备采取合理安排布局，加强设备润滑和维护保养等有效方法，以减轻噪音对周围生活环境影响。对噪声较大机械设备尽可能不一样时开启或尽可能避人流高峰期，尽可能地将噪声污染控制在要求标准之内。十、附件桩基施工桩编号及施工次序图下面内容为赠予工作总结范文，不需要好友下载后能够编辑删除！工作总结怎么写：医院个人工作总结范文十二个月时间很快过去了，在十二个月里，我在院领导、科室领导及同事们关心和帮助下圆满完成了各项工作，在思想觉悟方面有了更深入提升，本年度工作总结关键有以下几项：1、工作质量成绩、效益和贡献。在开展工作之前做好个人工作计划，有主次前后立即完成各项工作，达成预期效果，保质保量完成工作，工作效率高，同时在工作中学习了很多东西，也锻炼了自己，经过不懈努力，使工作水平有了长足进步，开创了工作新局面，为医院及部门工作做出了应有贡献。2、思想政治表现、品德素质修养及职业道德。能够认真落实党基础路线方针政策，认真学习马列主义、毛泽东思想、医学教，育网邓小平理论和“三个代表”关键思想。坚持“以病人中心”临床服务理念，发扬救死扶伤革命人道主义精神，立足本职岗位，踏扎实实做好医疗服务工作。3、专业知识、工作能力和具体工作。能严格遵守医院各项规章制度，刻苦严谨，视病人为上帝，一直把她们利益放在第一位。能立即正确完成病历、病程录书写，对部分常见疾病能独立诊疗、诊疗。很好完成了自己本职员作。碰到问题能在查阅相关书籍仍不能处理情况下，虚心向上级医生请教，自觉做到感性认识和理性认识相结合，从而提升了自己发觉问题、分析问题、处理问题能力。4、工作态度和勤奋敬业方面。热爱自己本职员作，能够正确定真对待每一项工作，工作投入，热心为大家服务，认真遵守劳动纪律，确保按时出勤，出勤率高，整年没有请假现象，有效利用工作时间，坚守岗位，需要加班完成工作按时加班加点，确保工作能按时完成。总结十二个月工作，尽管有了一定进步和成绩，但在部分方面还存在着不足。比如有发明性工作思绪还不是很多，部分工作做还不够完善，这有待于在以后工作中加以改善。在新十二个月里，我将认真学习各项政策规章制度，努力使思想觉悟和工作效率全方面进入一个新水平，为医院发展做出更大贡献。医生天职就是治病，这些基础工作我这么多年来一直在进步，即使质变还是没有发生，不过相信量变积累到一定程度，我就会迎来自己质变和升华。我在不停提升我思想素质和工作能力，我相信只要我做到了这一切，我就会迎来一个美好未来!
