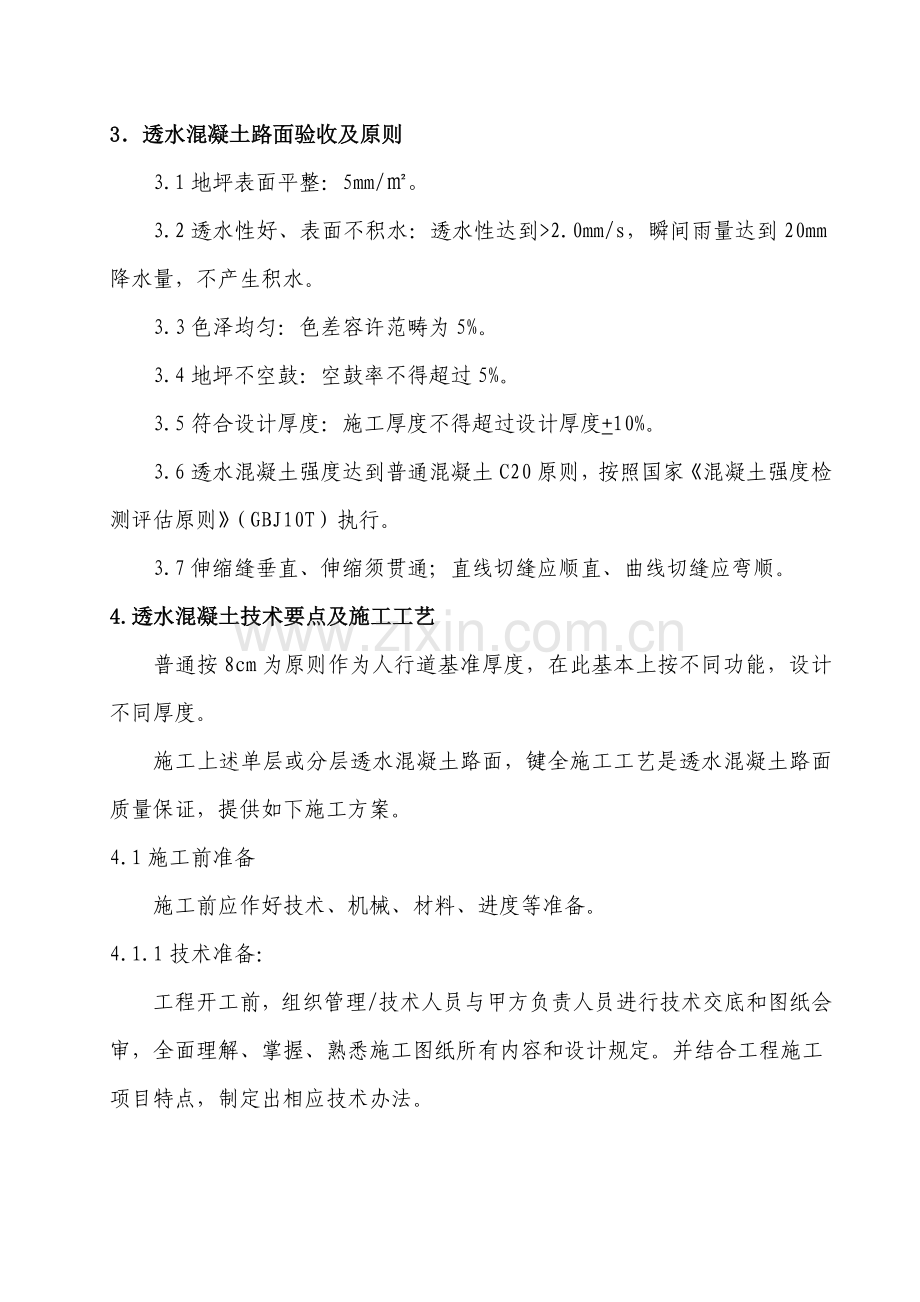

3．透水混凝土路面验收及原则
3.1地坪表面平整：5mm/㎡。
3.2透水性好、表面不积水：透水性达到>2.0mm/s，瞬间雨量达到20mm降水量，不产生积水。
3.3色泽均匀：色差容许范畴为5%。
3.4地坪不空鼓：空鼓率不得超过5%。
3.5符合设计厚度：施工厚度不得超过设计厚度+10%。
3.6透水混凝土强度达到普通混凝土C20原则，按照国家《混凝土强度检测评估原则》（GBJ10T）执行。
3.7伸缩缝垂直、伸缩须贯通；直线切缝应顺直、曲线切缝应弯顺。
4.透水混凝土技术要点及施工工艺
普通按8cm为原则作为人行道基准厚度，在此基本上按不同功能，设计不同厚度。
施工上述单层或分层透水混凝土路面，键全施工工艺是透水混凝土路面质量保证，提供如下施工方案。
4.1施工前准备
施工前应作好技术、机械、材料、进度等准备。
4.1.1技术准备：
工程开工前，组织管理/技术人员与甲方负责人员进行技术交底和图纸会审，全面理解、掌握、熟悉施工图纸所有内容和设计规定。并结合工程施工项目特点，制定出相应技术办法。

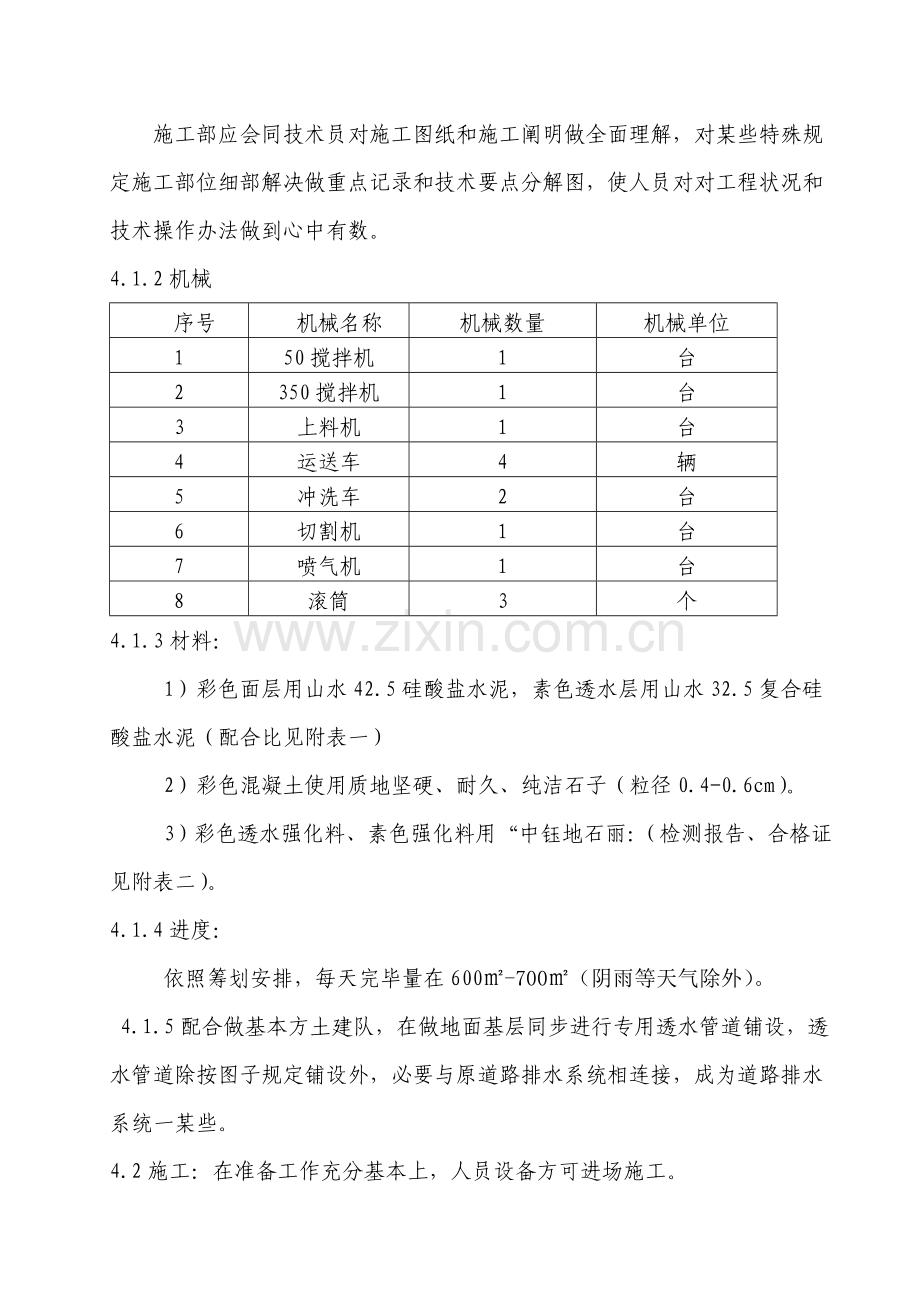

施工部应会同技术员对施工图纸和施工阐明做全面理解，对某些特殊规定施工部位细部解决做重点记录和技术要点分解图，使人员对对工程状况和技术操作办法做到心中有数。
4.1.2机械
序号
机械名称
机械数量
机械单位
1
50搅拌机
1
台
2
350搅拌机
1
台
3
上料机
1
台
4
运送车
4
辆
5
冲洗车
2
台
6
切割机
1
台
7
喷气机
1
台
8
滚筒
3
个
4.1.3材料：
1）彩色面层用山水42.5硅酸盐水泥，素色透水层用山水32.5复合硅酸盐水泥（配合比见附表一）
2）彩色混凝土使用质地坚硬、耐久、纯洁石子（粒径0.4-0.6cm）。
3）彩色透水强化料、素色强化料用“中钰地石丽：（检测报告、合格证见附表二）。
4.1.4进度：
依照筹划安排，每天完毕量在600㎡-700㎡（阴雨等天气除外）。
4.1.5配合做基本方土建队，在做地面基层同步进行专用透水管道铺设，透水管道除按图子规定铺设外，必要与原道路排水系统相连接，成为道路排水系统一某些。
4.2施工：在准备工作充分基本上，人员设备方可进场施工。
4.2.1立模：
施工人员在一方面须按设计规定进行分隔立模及区域立模工作，立模中须注意高度、垂直度、泛水坡度等问题。道路两边80cm为灰色透水砼地坪，中间6.4m为红色透水砼地坪。全运广场在甲方铺设大理石分隔带和飘带分隔带基本上，乙方按由内到外顺序施工：先浅灰色地面铺装，后飘带铺装。
4.2.2搅拌：
搅拌器：依照工程量大小，配备不同容量机械搅拌器，机械搅拌器一定范畴内地面处，应设立防止水和物料散落接料设备（如方型板式斗类），保护施工环境卫生，减少施工后清理工作。
搅拌时按透水砼配合比及投料顺序将物料投入搅拌机，先将胶结料和碎石搅拌约30秒后，使其初步混合，再将规定量水分2-3次加入继续进行搅拌约1.5-2分钟。视搅拌均匀限度，可恰当延长机械搅拌时间，但不适当过长时间搅拌。彩色面层与素色构造层分开搅拌。
注意事项：
（1）施工现场须专人负责物料配比。
（2）严格控制水灰比，即控制水加入量，水在搅拌中分2-3次加入，不容许一次性加入。
（3）为使物料搅拌均匀，恰当延长机械搅拌时间，但不适当过长。
4.3运送
透水混凝土属干性混凝土料，起初凝快，普通依照气候条件控制混合物运送时间，运送普通控制在10分钟以内，运送过程中不要停留。
4.4摊铺浇注成型：
（1）底层
透水混凝土属干性混凝土料，起初凝快，摊铺必要及时。对于人行道面，大面积施工采用分块隔仓方式进行摊铺物料，其松铺系数为1.1。将混合物均匀摊铺在工作面上，用刮尺找准平整度和控制一定泛水度，然而平板振动器（厚度厚用平板振动器）或人工捣实。但不能振捣密实，影响透水效果。
（2）表层
将有色混合物均匀摊铺在基层工作面上，用括尺找准平整度（条件容许状况下也可采用滚筒平整器整平），最后用抹合拍平，抹合不能有明水。
注意事项：
（1）松铺系数即为物料摊铺高度高于实际高度比，按透水混凝土干湿度，普通采用1.1-1.5之间。
（2）摊铺时尽量迅速和对的。
（3）因透水混凝土其孔隙率大，水分散失快，当天气温度高于35度时，施工时间应宜避开中午，适合在早晚进行施工。
4.5养护:
透水混凝土与水泥混凝土属性类似，因而摊铺结束后，经检查标高、平整度均达到规定后。当气温较高时，为减少水分蒸发，宜及时覆盖塑料薄膜，以保持水分。也可采用洒水养生，所有养生期不得少于7d，使其在养护期内强度逐渐提高。
洒水养生，透水混凝土在浇筑后1天开始洒水养护，高温在8小时之后开始养护，但淋水时不适当用压力水直接冲淋混凝土表面，应直接从上往下淋水。透水混凝土湿养时间不少于7天。
养生时间应依照施工温度而定，普通养生期为14-21天，高温时不少于14天，低温时不少于21天，5℃如下施工，养生期不少于28天。
4.6涂保护剂
待表面混凝土成型干燥后在3天左右，涂刷透明封闭剂，增强耐久性和美观性。防止时间过会使透水混凝土孔隙受污而堵塞孔隙。
4.7伸缩缝及膨胀缝设立
4.7.1伸缩缝间距4-6m，宽度1cm。
4.7.2膨胀缝间距25-35m，宽度2cm。
5.质量管理办法
本工程质量管理目的是合格工程，为了保证这一质量目的实现，在项目部建立以项目经理为主质量保证和管理体系，建立完善管理制度，把质量目的分解，并贯彻到班组个人。
5.2.1在现场建立质量管理体系，建立专职质检员制度，在主任工程师和项目经理领导下，负责施工过程中技术问题和质量检查，监督工作。
5.2.2依照国家关于技术规范和设计技术规定，编写工程施工方案，报总包、监理单位批准后用以指引施工。
5.2.3建立技术交底制度，施工前由专职质检员向下一级执行人员进行质量技术交底，使详细操作人员明白质量目的，操作原则，技术参数等详细规定。
5.2.4建立严格自检制度，从定位放线至寻常养护，均实行全面自检工作，建立自检、互检、监检三位一体质检体系。
5.2.5全面实行质量管理工作，在各施工机组开展QC小组活动。
5.2.6加强技术资料管理工作，施工机组要及时精确地填写各项原始记录。技术人员收集整顿关于资料，重要技术资料涉及：
⑴开工报告；
⑵技术质量交底和安全交底；
⑶定位放线记录及验收报告；
⑷施工组织设计及审批意见；
⑸工程洽商及会议记录；
⑹设计变更告知单；
⑺隐蔽工程验收记录；
⑻施工登记表；
⑼施工平面图；
⑽工程竣工质量验收报告；
⑾施工日记；
6.安全保证办法
本工程施工安全生产总目的为：杜绝重大伤亡事故，轻伤安全事故控制在2%以内，实现“四无”（即无重伤、无死亡、无中毒、无火灾）。创立文明工地。施工安全办法都将明文张贴并由安全组自始至终监督执行。
6.1未经特别批准仓库内不准使用明火，不准吸烟。
6.2工地与居住地设备设备2个暂时用电箱，以便施工用电操作和避免由于线路过长酿成事故。开关箱设立必要正规，闸刀溶燃片不得用其她金属代替。
6.3施工用电要按照安全原则安装和架设，禁止电线在地面拖行，使用用电工具必要有良好接地保护。禁止使用已经破损或绝缘性能不良电线。
6.4施工用暂时设施必要符合安全规定并且安装牢固。
6.5做好防火办法，现场按照消防规定安装配备灭火器并定期检查和保障。加强防火安全教诲，提高防火安全施工意识。
6.6施工人员持证上岗，加强个人安全保卫工作，禁止非工作人员进入施工现场，并设立明显标志。
7.工期施工办法
7.1工期保证办法
工期目的实现，是一项以施工质量、安全、设备、人员管理，后勤保障等为重要内容系统工程，项目经理部应当以强化施工现场管理为纲，以人为本，充分调动参加工程施工所有人员积极性，一方面做好人员组织贯彻、管理制度贯彻、设备机具及后勤保障贯彻等项工作。
7.1.1应充分做好各项施工准备工作，要做到分工到人，定期、定位。组建专门班子负责组织机械设备进场各项施工准备工作。
7.1.2加强设备现场维护保养，履行定期强制保养制度，保障机械设备完好率和运用率。如果浮现不可预见因素而影响主导工期时，应随时从基地抽调设备，保证工期准时完毕。
7.1.3牢固树立：没有质量进度是零进度、负进度；无安全保障进度是零进度、是负进度思想意识，对职工进行以安全生产保工期，以质量保工期教诲。开展以比质量、比安全为重要内容劳动竞赛活动。
7.2夜间施工办法
夜间施工，除遵守寻常规定安全操作规程外，还应做到如下几点：
7.2.1夜间施工必要安装车前灯和场区照明灯，其照度应保证司机对机械运营观测和控制，同步应保证对观测施工记录效果。
7.2.2由于夜间施工特殊性，在实行夜间施工前，应对所用施工设备和索具进行全面检查，每个夜班结束后，应在白天安排专人对夯机和索具等进行检查，保证100%完好率。
7.2.3保证夜班工人充分睡眠，并安排专职管理人员夜间值班。
8、项目部构成及人员（附后）
9、透水混凝土配合比
透水混凝土（pervious concrete）是一种多孔轻质高强度混凝土，其构造特点是采用特定粒径骨料作为骨架，水泥强化料包裹在骨料表面作为胶结层，两者互相胶结，并经水化硬化后形成具备持续孔隙构造混凝土。
9.1透水混凝土构造层配合比（质量比）：
①构造层：1m3透水混凝土中应有
胶凝材料：水：骨料=400：120：1500（Kg）
②面层：1m3透水混凝土中应有
胶凝材料：水：骨料 =400：120：1500（Kg）
9.2阐明
9.2.1胶凝材料是由强化料和我水泥构成，①面层：强化剂（彩色）：水泥=1：3；②构造层：强化剂=水泥用量×2%。其中水泥为普通硅酸盐水泥，标号为32.5。
9.2.2水必要是干净水。
9.2.3骨料重要是石子，可依照构造层厚度，粒径规定0.4-0.6cm。
10. 结束语
咱们将以“建设单位满意”为工作目的，严格按既定方案和《施工规范》组织施工，保证工期、质量、安全三项指标，价格最优、服务最优，以优良管理提供优质产品。

项 目 总 指 挥
刘运初
施 工 机 构 框 图
工地技术负责人
苏春生

资料员
石金岭

质检员
胡霄飞
项 目 经 理
史作亚
安 全 管 理
高红霞
质 量 管 理
宋敏

测量员
汪涛

材料员
王维丽

安全员
王艳娟

施工员
崔舒怡

经 营 管 理
宋敏

彩色透水砼

二 班

彩色透水砼

一 班
