电梯改造.pptx

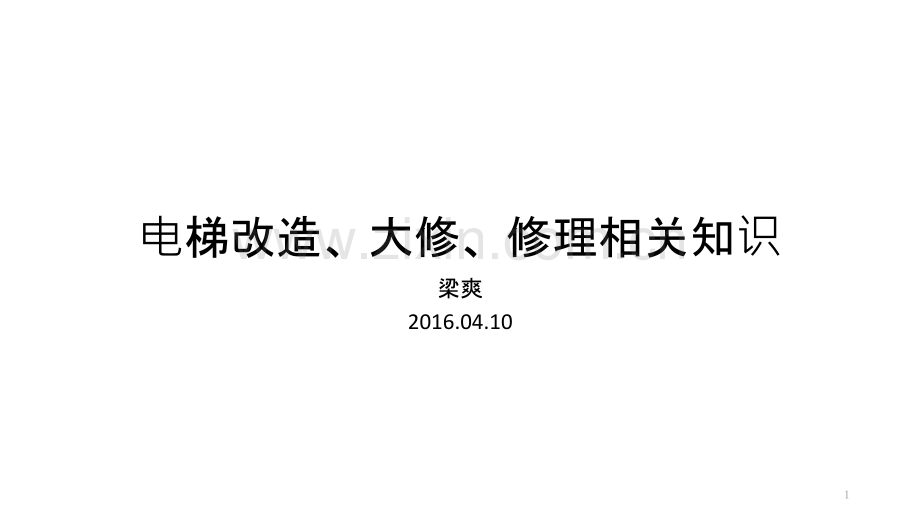

电梯改造、大修、修理相关知识梁爽2016.04.101内容一、电梯改造、大修、修理的定义二、电梯改造、大修、修理区别对照三、电梯改造、大修单位的分级四、电梯改造、大修的工作流程五、电梯改造、大修需要提供的资料2一、电梯改造、大修、维保的定义1、“改造”的定义：“改造”是指改变原特种设备受力结构、机构（传动系统）或控制系统，致使特种设备的性能参数与技术指标发生变更的业务。-特种设备注册登记与使用管理规则采用更换、调整、加装等作业方法，改变原电梯主要受力结构、机构（传动系统）、或控制系统，致使电梯的性能参数与技术指标发生改变的活动。-251号文件3一、电梯改造、大修的定义2、“大修”的定义“大修”是指需要通过拆卸或者更新主要受力结构部件才能完成的修理业务，已包括对机构（传动系统）或控制系统进行整体修理的业务，但大修后特种设备的性能参数与技术指标不应变更。-特种设备注册登记与使用管理规则用新的零部件更换原有的零部件，或者对原有零部件进行拆卸、加工、修配，但不改变电梯的原性能参数与技术指标的活动。修理分为重大修理和一般修理。4一、电梯改造、大修、维保的定义3、“维保”的定义“维保”是指对电梯进行的清洁、润滑、调整、更换易损件和检查等日常维护或者保养性工作。其中清洁、润滑不包括部件的解体，以及调整和更换易损件不会改变任何电梯性能参数。-电梯使用管理与维护保养规则为保证电梯符合相应安全技术规范以及标准的要求，对电梯进行的清洁、润滑、调整以及更换易损件的活动；包括裁剪、调整悬挂钢丝绳，不包括上述安装、改造、修理规定的内容。-251号文5二、电梯改造、大修、修理、维保区别对照施工类别部件调整参数调整施工内容改造以下部件更换型号、规格，致使右栏列出的电梯参数等内容发生变更时，应当认定为改造作业：限速器、安全钳、缓冲器、门锁、绳头组合、导轨、曳引机、控制柜、防火层门、玻璃门及玻璃轿壁、上行超速保护装置、含有电子元件的安全电路、液压泵站、限速器切断阀、电动单向阀、手动下降阀、机械防沉降（防爬）装置、梯级或踏板、梯级链、驱动主机、滚轮（主轮、副轮）、金属结构、扶手带、自动扶梯或自动人行道的控制屏不管左栏所列部件是否变更，致使下列参数等内容发生变更，应当认定为改造作业：额定速度、额定载荷、驱动方式、控制方式、提升高度、运行长度（自动人行道）、倾斜角度、名义宽度、防爆等级、防爆介质、轿厢重量采用变更、调整、加装等作业方法，改变原电梯主要受力结构、机构（传动系统）或控制系统，致使电梯性能参数与技术指标发生改变的活动，包括：改变电梯的额定（名义）速度、额定载重量、提升高度、轿厢自重（自造单位明确的预留装饰重量除外）、防爆等级、驱动方式、悬挂方式、调速方式以及控制方式（注1）；加装或更换不同规格、不同型号的驱动主机、控制柜、限速器、安全钳、缓冲器、门锁装置、轿厢上行超速保护装置、含有电子元件的安全电路及可编程电子安全相关系统、夹紧装置、棘爪装置、限速切断阀（或节流阀）、液压缸、梯级、踏板、扶手带、附加制动器（注2）；改变层（轿）门的类型、增加层门或轿门；加装自动救援操作（停电自动平层）装置、能量回馈节能装置、读卡器（IC卡）等，改变电梯原控制线路。大修不改变右栏列出参数等内容，但需要通过更新或者调整以下部件（保持原规格）才能完成的修理业务，应当认定为重大维修作业：限速器、安全钳、缓冲器、门锁、绳头组合、导轨、曳引机、控制柜、防火层门、玻璃门及玻璃轿壁、上行超速保护装置、含有电子元件的安全电路、液压泵站、限速器切断阀、电动单向阀、手动下降阀、机械防沉降（防爬）装置、梯级或踏板、梯级链、驱动主机、滚轮（主轮、副轮）、金属结构、扶手带、自动扶梯或自动人行道的控制屏用新的零部件替换原有的零部件，或者对原有零部件进行拆卸、加工、修配，但不改变电梯的原性能参数与技术指标的活动。修理分重大修理和一般修理两类。1、重大修理包括：（1）更换同规格的驱动主机及其主要部件（如电动机、制动器、减速器、曳引轮）；（2）更换同规格的控制柜；（3）更换不同规格的悬挂及端接装置、高压软管、防爆电器部件；（4）更换防爆电梯电缆引入口的密封圈。2、一般维修包括修理和更换下列部件（保持原规格）实施的作业：门锁装置、控制柜的控制主板和调速装置、轿厢意外移动保护装置、限速器、安全钳、缓冲器、悬挂及端接装置、轿厢上行超速保护装置、含电子元件的安全电路及可编程电子安全相关系统、夹紧装置、棘爪装置、限速切断阀（或节流阀）、液压缸、高压软管、防爆电器部件、梯级、踏板、扶手带、附加制动器等。修理不改变右栏列出参数等内容，但需要通过更新或者调整以下部件（保持原规格）才能完成的修理业务，应当认定为维修作业：缓冲器、门锁、绳头组合、导靴、防火层门、玻璃门及玻璃轿壁、液压泵站、电动单向方法、手动下降阀、梯级或踏板、梯级链、滚轮（主轮、副轮）、扶手带日常维护保养不改变右栏列出参数等内容，但需要通过更新或者调整以下部件（保持原型号、规格）才能完成的修理业务，应当认定为维保作业：缓冲器、门锁、绳头组合、导靴、电动单线方法、手动下降阀、梯级或踏板、梯级链、滚轮（主轮、副轮）、扶手带为保证电梯符合相应安全技术规范以及标准的要求，对电梯进行的清洁、润滑、检查、调整以及更换易损件的活动；包括裁剪、调整悬挂钢丝绳，不包括上述安装、改造、修理规定的内容。更换同规格、同型号门锁装置、控制柜的控制主板和调速装置、缓冲器、梯级、踏板、扶手带、围裙板等实施的作业视为维护保养。6三、电梯安装、改造、维保单位的分级设备种种类设备类型型施工施工类别各施工等各施工等级技技术参数参数A级B级C级电梯乘客电梯安装技术参数不限额定速度不大于2.5m/s、额定载重不大于5T的乘客电梯、载货电梯、液压电梯、杂物电梯，以及所有技术参数等级的自动扶梯和自动人行道额定速度不大于1.75m/s、额定载重不大于3T的乘客电梯、载货电梯、液压电梯、杂物电梯，以及所有技术参数等级的自动扶梯和自动人行道载货电梯液压电梯改造杂物电梯自动扶梯修理自动人行道7四、电梯改造、大修的工作流程电梯的安装、改造、修理必须由电梯制造单位或者其委托的依照本法取得相应许可的单位进行。电梯制造单位委托其他单位进行电梯安装、改造、修理的，应当对其安装、改造、修理进行安全指导和监控，并按照安全技术规范的要求进行校验和调试。电梯制造单位对电梯安全性能负责。-特种设备安全法第22条特种设备安装、改造、修理的施工单位应当在施工前将进行的特种设备安装、改造、修理情况书面告知直辖市或者设区的市级人民政府负责特种设备安全监督管理部门。-特种设备安全法第23条8四、电梯改造、大修的工作流程锅炉、压力容器、压力管道、压力管道元件等特种设备的制造过程和锅炉、压力容器、压力管道、压力管道元件、电梯、起重机械、客运索道、大型游乐设施的安装、改造、重大维修过程，应当经特种设备检验机构按照安全技术规范的要求进行监督检验；未经监督检验或监督检验不合格的不得出厂或者交付使用。-特种设备安全法第25条特种设备安装、改造、修理竣工后，安装、改造、修理的施工单位应当在检验后三十日内将相关资料和文件移交特种设备使用单位。特种设备使用单位应当将其存入特种设备的安全技术档案。-特种设备安全法第24条9四、电梯改造、大修的工作流程对于电梯改造和重大维修过程，按照附件A规定的检验内容、要求和方法，对改造和重大维修涉及的相关项目及其内容进行检验，其他项目按照本条第三项的规定进行检验。报检-资料审查-查验拟施工设备的使用资料-确定监检项目、定期检验项目和不适用项目-实施监督检验-出具监督检验报告10五、电梯改造、大修需提供的资料（一）改造或重大维修单位须提供：1、改造或者重大维修许可证；2、开工告知书；3、改造或者重大维修清单；5、施工方案；6、所更换的安全保护装置或者主要部件产品合格证、型式试验合格证书以及限速器和渐进式安全钳调试证书；7、施工过程记录和自检报告；8、改造后整体合格证或重大维修质量证明文件；（二）使用单位提供的资料1、使用登记资料；2、安全技术档案；3、电梯运行管理规章制度（1）应急措施和救援预案（2）电梯钥匙使用管理制度；4、日常维护保养合同；5、电梯安全管理和作业人员的特种设备作业人员正。11
