道路路灯建设工程监理实施细则

w  工程概况

w  工程控制关键点及目标

工程名称：佛山市三水区城区部分道路路灯建设工程
建设单位：佛山市三水市政管理局
项目总监：李健民
编 制 人：胡 伟

8 月 11日·三水监理项目部
一、  工程概况
1  工程基础情况：

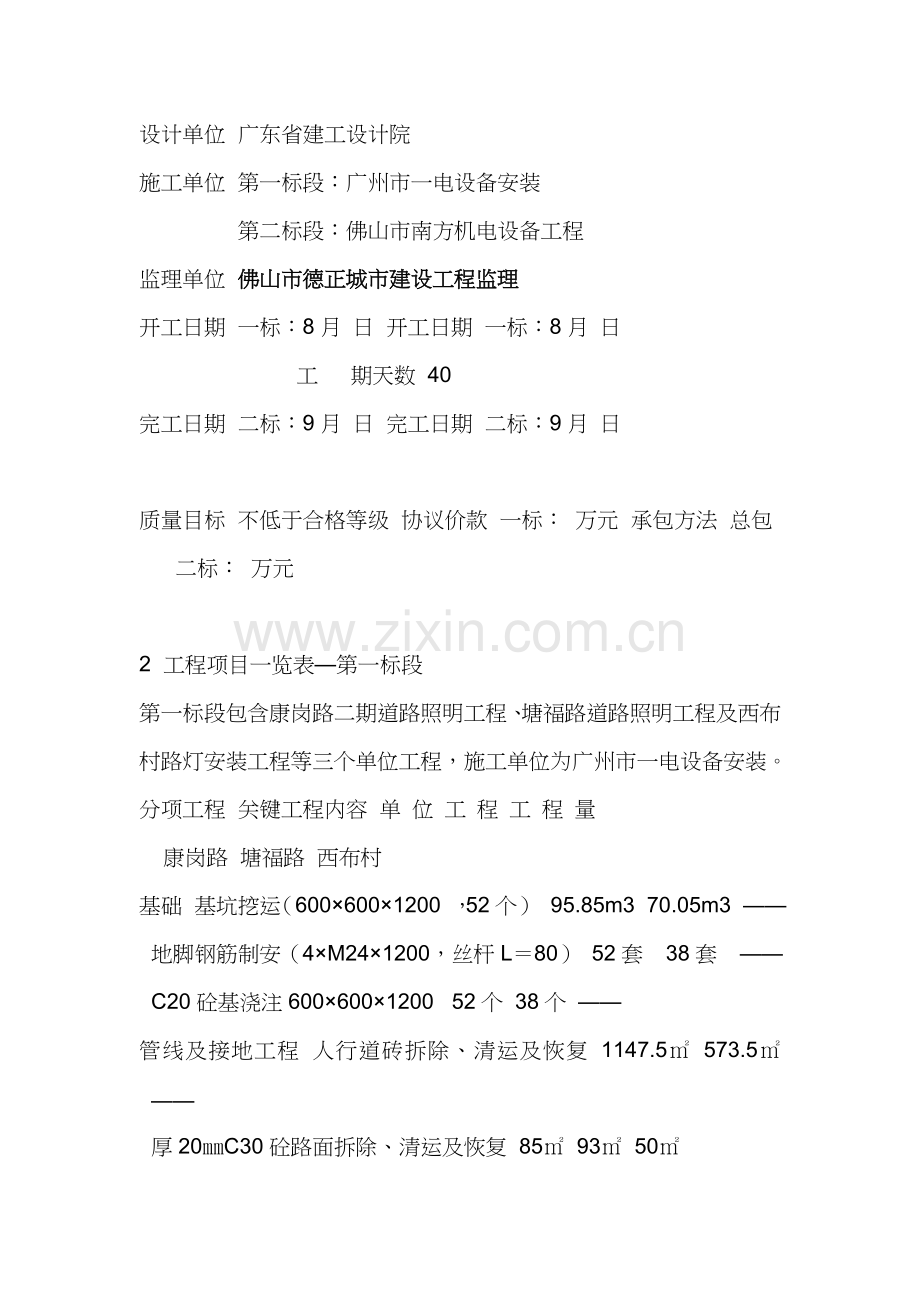

工程名称  佛山市三水区城区部分道路路灯建设工程
工程地点  佛山市三水区西南城区
建设单位  佛山市三水区市政管理局
设计单位  广东省建工设计院
施工单位  第一标段：广州市一电设备安装
   第二标段：佛山市南方机电设备工程
监理单位  佛山市德正城市建设工程监理
开工日期  一标：8月 日  开工日期  一标：8月 日
 工 期天数  40
完工日期  二标：9月 日  完工日期  二标：9月 日

质量目标  不低于合格等级  协议价款  一标： 万元  承包方法  总包
      二标： 万元

2  工程项目一览表—第一标段
第一标段包含康岗路二期道路照明工程、塘福路道路照明工程及西布村路灯安装工程等三个单位工程，施工单位为广州市一电设备安装。
分项工程  关键工程内容  单 位 工 程 工 程 量
    康岗路  塘福路  西布村
基础  基坑挖运（600×600×1200 ，52个）  95.85m3  70.05m3  ——
  地脚钢筋制安（4×M24×1200，丝杆L＝80）  52套   38套   ——
  C20砼基浇注600×600×1200   52个  38个  ——
管线及接地工程  人行道砖拆除、清运及恢复  1147.5㎡  573.5㎡  ——
  厚20㎜C30砼路面拆除、清运及恢复  85㎡  93㎡  50㎡
  电缆沟土方挖运  2700m  1367m  135m3
  电缆保护管PE89地埋敷设  2860m  1700m  ——
  PE70电缆保护管敷设  ——  ——  50 m
  电线保护管DN32硬塑料管敷设   ——  ——  120m
  电缆接线井制安  12座  10座  ——
  电缆沟回填土方砂  810 m3  410.1 m3  135m3
  PE110硬塑料管顶管  160m  92m  m
  Φ10镀锌圆钢接地母线敷设  1项
  电力电缆VV-4*16mm2穿管直埋敷设  5720m  2900m  ——
  电力电缆VV-4*35mm2穿管直埋敷设  50m  220m  ——
  街码配线 导线截面16mm2  ——  ——  1500 m
  街码配线 BVV10mm2   ——  ——  10000 m
  街码配线 BVV6mm2   ——  ——  5000 m
  街码配线 BVV1.5mm2   ——  ——  500m
  电气配线BVV16mm2  ——  ——  264 m
路灯安装  9米热镀锌喷塑单臂悬挑路灯灯杆及灯具LM-LD6007-250W组装  52套  38套  ——
  照明灯具安装（灯碟、40W灯泡、及灯架弯管）  ——  ——  250套
  照明灯具安装（灯碟、125W汞灯泡、镇流器125W及灯架弯管）  ——  ——  150套
  RVV-2*2.5mm2电气配线（引下线）  606.32m  441.5m  ——
  立杆  52基  38基  ——
  配电板安装、电器组装及接线  52套  38套  ——
设备安装  送配电装置系统调试  1项  1项  1项
  控制箱基础制安  1座  1座  1座
  ZLB3000-100/3路灯控制箱（落地式）安装  1台  200/3型1台  150/3型1台
综合调试  供电、控制、路灯电气调试，平均照度检测  1项  1项  1项

3  工程项目一览表—第二标段
第二标段包含同福北路道路照明系统工程、银弯侧路道路照明系统工程、七中路道路照明系统工程、二中路道路照明系统工程、育才路道路照明系统工程及部分小区加加装路灯工程。

分项工程  关键工程内容  单 位 工 程 工 程 量
    同福北路  银弯侧路  七中  二中  育才路  部分小区
基础  基坑挖运（600×600×1200 ，52个）  103.22m3  20.28m3  12.9m3  27.65 m3  36.86m3  ——
  地脚钢筋制安（4×M24×1200，丝杆L＝80）  56套   11套   7套   15套  20套  ——
  C20砼基浇注600×600×1200   56个  11个  7个  15个  20个  ——
管线及接地工程  人行道砖拆除、清运及恢复  791㎡  160㎡  160㎡  ——  235㎡  ——
  厚20㎜C30砼路面拆除、清运及恢复  28㎡  10㎡  6㎡  95㎡  110㎡  ——
  电缆沟土方挖运  1862m  330m  330m3  480m  580 m  ——
  电缆保护管PE89地埋敷设  m  330m  330m  550m  700m  ——
  PE70电缆保护管敷设  ——  ——  ——  ——  ——  现场勘察
  电线保护管DN32硬塑料管敷设   ——  ——  ——  ——  ——  现场勘察
  电缆接线井制安  9座  ——  ——  2座  3座  ——
  电缆沟回填土方砂  558.6 m3  99m3  99m3  ——  174 m3  ——
  PE110硬塑料管顶管  15m  ——  ——  ——  ——  ——
  Φ10镀锌圆钢接地母线敷设  1项  1项  1项  1项  1项  现场勘察
  电力电缆VV-4*16mm2穿管直埋敷设  3800m  350m  350m  1100m  700m  现场勘察
  电力电缆VV-4*35mm2穿管直埋敷设  170m  ——  ——  ——  50m  现场勘察
  街码配线 导线截面16mm2  ——  ——  ——  ——  ——  现场勘察
  街码配线 BVV10mm2   ——  ——  ——  ——  ——  现场勘察
  街码配线 BVV6mm2   ——  ——  ——  ——  ——  现场勘察
  街码配线 BVV1.5mm2   ——  ——  ——  ——  ——  现场勘察
  电气配线BVV16mm2  ——  ——  ——  ——  ——  现场勘察
路灯安装  11米热镀锌喷塑双臂悬挑路灯 （灯杆及灯具LM-LD988-150W 、 250W）  ——  ——  ——  15套  ——  ——
  9米热镀锌喷塑单臂悬挑路灯灯杆及灯具LM-LD6007-250W组装  ——  11套  7套  ——  ——  ——
  9米热镀锌喷塑单臂悬挑路灯 (灯杆及灯具LM-LD790-250W)  56套  ——  ——  ——  20套  ——
  照明灯具安装（灯碟、40W灯泡、及灯架弯管）  ——  ——  ——  ——  ——  现场勘察
  照明灯具安装（灯碟、125W汞灯泡、镇流器125W及灯架弯管）  ——  ——  ——  ——  ——  现场勘察
  RVV-2*2.5mm2电气配线（引下线）  676.2m  127.76m  81.5m  198.5m  264.5m  ——
  立杆  56基  11基  7基  15基  20基  ——
  配电板安装、电器组装及接线  56套  11套  7套  15套  20套  ——
设备安装  送配电装置系统调试  1 项
  控制箱基础制安  1座  ——  ——  ——  ——  ——
  ZLB3000-100/3路灯控制箱（落地式）安装  150/3型1台  ——  ——  ——  ——  ——
综合调试  供电、控制、路灯电气调试，平均照度检测  1 项

4  工程介绍：
4.1  该工程两个标段包含有九个单位工程，遍布西南城区，同一标段工程也较分散，工程组织和控制难度相对较大。
4.2  第一标段康岗路二期道路照明系统工程有四分之一路灯处于道路暂未施工地段，可能会造成工程遗留问题。
4.3  部分单位工程没有施工图纸和工程量清单，将增加工程施工安排及工程计量工作难度。
4.4  工程施工中要加强和水、电、气、通讯等相关管线单位协调配合。
二、  工程控制关键点及目标
（一）  工程进度控制
1  工程进度控制目标：工程承包协议所确定协议工期。
2  工程进度控制关键点：
2.1  审核施工组织设计中施工技术方案和施工进度计划合理性。
2.2  审查材料、构配件、设备供给计划是否满足工程进度要求。
2.3  在项目实施过程中，检验实际进度并和计划进度相比较，对出现偏差情况进行分析，帮助施工单位立即采取补救方法。
2.4  严格控制工期索赔。
3  工程进度控制方法：
3.1  制订总进度计划分解计划和控制工作步骤图并监督实施。
3.2  合理划分工作段，增加平行作业面，尽可能采取机械化施工。
（二）  工程投资控制
1  工程投资控制目标：工程承包协议所确定协议总价。
2  工程投资控制关键点：
2.1  核定实际完成工程量尤其是西布村和部分城区工程量，实施物量签认。
2.2  控制设计变更和工程洽商产生。
2.3  对已发生设计变更和工程洽商相关费用严格审核控制。
2.4  严格控制费用索赔。
3  工程投资控制方法：
3.1  技术方法：经过审核施工组织设计，对关键施工方案、安排进行分析，降低无须要赶工费用。
3.2  经济方法：进行工程计量，复核工程付款申请，签发付款证书。
（三）  工程质量控制
1  工程质量控制目标：工程承包协议所确定质量目标，即合格工程。
2  质量控制关键点：
2.1  土方工程施工质量控制
2.1.1  本工程开挖、外运土方工程量
分部工程名称  项目    土方施工量（单位：m3，运距6km）
路灯基础工程  基坑开挖  第一标段  165.9
    第二标段  200.91
管线工程  沟槽开挖  第一标段  1512
    第二标段  1289
  沙方回填  第一标段  1355.1
    第二标段  930.6

2.1.2  施工测量放线
2.1.2.1  做好施工测量前准备工作：仔细阅读图纸，校测仪器及测量用具；定点放线依据通常以施工现场及周围水准点作定点放线依据。如条件不含有，可和设计部门协商，确定部分永久性建筑物作为依据。本工程管线沟槽开挖深度以道路边缘标高为参考确定。
2.1.2.2  验线关键部位：原始桩位及定位条件；主轴线和其控制桩（引桩）；原始水准点、引测标高点和±0.000标高线；测量统计应完整、正确；
2.1.3  开挖和回填
2.1.3.1  施工准备：在组织施工前，要按《施工组织设计》要求，进行施工技术交底；定位放线后，方可组织施工；
2.1.3.2  挖方：应依据《施工组织设计》中施工方案要求进行。开挖过程中应依据该工程土质和边坡高度情况，参考下表进行：
土 质 类 别  边坡坡度（高：度）
砂土（不包含细沙、粉沙）  1:1.25～1:1.5
通常性粘土  坚硬  1:0.75~1:1
  硬塑  1:1~1:1.25
碎石类土  充填坚硬、硬塑性粘土  1:0.50~1:1
  充填沙  1:1~1:1.5
2.1.4  注意事项
2.1.4.1  沟槽开挖应尽可能避开雨天进行。
2.1.4.2  开挖前必需先行探察施工范围内地下管线，做好标志，通知相关管线单位到场看护，必需时采取保护方法。当采取机械开挖可能危及管线安全时，严禁采取机械开挖。
2.1.4.3  夜间施工时应合理安排施工项目，预防超挖，施工现场应依据需要安排照明设施，在危险地段应设置显著标志。
2.1.4.4  沟槽开挖深度、宽度、长度应符合设计要求。
2.1.5  填方
2.1.5.1  填方前，应对填方基地或沟底和已完成隐蔽工程进行检验和中间验收合格。
2.1.5.2  应将回填处多种垃圾清理洁净，达成要求后再进行。
2.1.5.3  沟槽填方土料采取河沙。
2.1.5.4  施工完成后，施工单位应自检，自检合格后应填写“工序报验申请表”报送监理签认，合格后方可进行下道工序。
2.2  原材料、构配件、及设备控制
材料/构配件/设备  用于本工程部位  控制内容
水泥（一般硅酸盐，32.5）  全部  出厂质量证实书及试验汇报（厂名、品种、标号、生产日期和试验编号）。
商品砼  C20  路灯基础  商品砼出厂合格证。
  C30  路面、流水线修复
钢筋  Φ10  路灯地脚螺栓，接地母线  出厂质量证实书和试验汇报（许可供销单位提供加盖其印章复印件），用于接地母线Φ10钢筋还需提供热浸镀锌合格证
  Φ27（M24用）  路灯地脚螺栓
管材  Φ110 PE  顶管，  出厂合格证（其内容应能说明该产品符合国家规范）；
  Φ89 PE  电缆保护管
  Φ70 PE  电缆保护管
  DN32 PVC   电线保护管
灯杆  路灯  符合招标文件要求，出厂合格证
灯具、镇流器  路灯  符合招标文件要求，出厂合格证，3C认证
光源  路灯   符合招标文件要求，出厂合格证
电线、电缆、开关  全部  符合招标文件要求，出厂合格证，3C认证
路灯控制箱  路灯控制  符合招标文件要求，出厂合格证
电源控制箱及电气  路灯供电  出厂合格证，生产许可证，3C认证
连接、绝缘等材料  线路接线、绝缘  出厂合格证

2.3  施工试验：
试验内容  适用本工程部位、项目
混凝土抗压强度  路灯基础
绝缘电阻  路灯线路、控制箱、配电箱
接地电阻  路灯接地工程

2.4  隐蔽检验
2.4.1.  基坑、沟槽开挖；
2.4.2.  基础钢筋制安；
2.4.3.  管线敷设、连接；
2.4.4.  接地工程接地干线敷设、连接。
2.5  使用功效试验统计
2.5.1.  照度测量统计；
2.5.2.  路灯控制箱调试统计。
2.6  工序控制关键点：
工序及控制内容
1.  路灯基础  基坑土方，地脚钢筋制安，基础浇注
2.  管线沟槽  沟槽开挖
3.  顶管  设计（探察）深度
4.  管线敷设  安管、回填、标志，接线手井砌筑；线缆敷设
5.  接地工程  接地母线敷设、连接、防腐；接地端子连接、防腐
6.  立杆  路灯组装、吊装、固定、调校；紧固，灯脚密封
7.  电气接线  套管压接、端子压接；绝缘处理；电气连接
8.  其它工程  人行道、路面、绿地开挖后恢复，道路及其它标志等恢复
3  质量控制方法：
以施工协议、技术规范、设计图纸要求为依据，关键控制路灯放线、基础施工、管线敷设、路灯安装等工作，将施工监理工作贯穿于施工各阶段，在全过程中以旁站、平行检验为关键手段。

三水监理项目部·8月11日

附件：招标文件对工程材料相关要求（以招标文件具体条文为准）
1.  灯杆、电缆、灯具要求：
A、灯杆生产厂家
浙江宁波燎原灯具股份  0574—62598699、62598686
广州新格阳光电气  020—87981638、87982623
潍坊海莱特锥形钢管  0536—8862651、8885495

A 灯杆除满足图纸设计要求外还需达成以下技术参数：
序号  需求名称  需 求 说 明
1  钢材  选择Q235热扎钢板。
2  壁厚  厚度为4mm
3  灯杆结构  （1）杆体圆度标准控制在小于或等于6.35mm。（2）灯杆应为连续锥性钢结构，造型流畅友好，无横向焊缝，密封灯杆并包顶端以防水气进入。
4  电器门  （1）门采取等离子切割；（2）电器门应和杆体浑然一体，且结构强度要好；（3）含有合理操作空间，门内含有电器安装附件；（4）门和杆之间缝隙应不超出2毫米，含有良好防水性能；（5）有专用紧固系统，含有良好防盗性能；（6）电器门应有较高交换性。
5  受力设计  设计风速35m/s，抗震度大于3级。
6  防腐处理  应采取热镀锌内外表面防腐处理，镀锌厚度86um以上，符合GB/T13912-92标准，使用寿命应不低于。
7  垂直度  灯杆直立后，使用经纬仪对杆和水平间垂直度作检验，垂直度偏差应小于或等于千分之二。
8  杆体观感  造型及尺寸符合要求，整体美观大方，杆作表面光滑一致，色泽均匀。
9  喷塑工艺  采取涂料喷塑，喷塑厚度大于100um，附着力达成GB9286—880级，表面光滑，无退色、粉化、发脆问题。

B、电缆生产厂家
广东中联电缆实业  0757—85938806、85930988
广东远光电缆实业  0763—3368832、3368836
南海南达电缆实业  0757—85440038、85440068

C、灯具生产厂家
上海通用电器厂
上海罗曼电光源
上海双骏灯具照明电器

2.  光源要求
采取效率高、寿命长、透雾效果好高压钠灯：
(1) 初始光通量：150W,15000lm; 250W，25000lm；400W，41800lm；
(2) 灯头：E40；
(3) 平均寿命≥28500小时；
(4) 色温：K；
(5) 显色指数：25。
3.  灯具(外型见附图)电器除符合图纸要求外，还应符合以下要求
(1) 灯具经过GB、CE认证，生产厂家符合ISO9001标准
(2) 灯具外形应含有自主专利技术。如无自主专利，必需出具正式无专利申明，一旦产生专利纠纷，全部责任和业主无关。
(3) 灯具和电器要求一体化，灯具功率原因应在0.8以上。
(4) 灯具采取高纯氧化铝反射器，水压工艺制造。
(5) 高强度、耐高温弧面钢化玻璃，使用硅胶封接于反射器。
(6) 灯具适合潮湿多雨地域、标准光学腔防护等级≥IP65，
(7) 灯具外壳应采取抗冲击高压铸铝材质，喷涂金属漆。
(8) 外壳耐腐蚀性能：II类
(9) 电器绝缘等级：ClassI
4.  控制箱
(1)  控制箱采取三相微电脑变压器式节能控制箱
(2)  含自动化监控装制
(3)  控制箱采取广州正力通用电器企业生产ZLB3000-100/3-6，ZLB3000-200/3-6，ZLB3000-150/3-6型号控制箱
