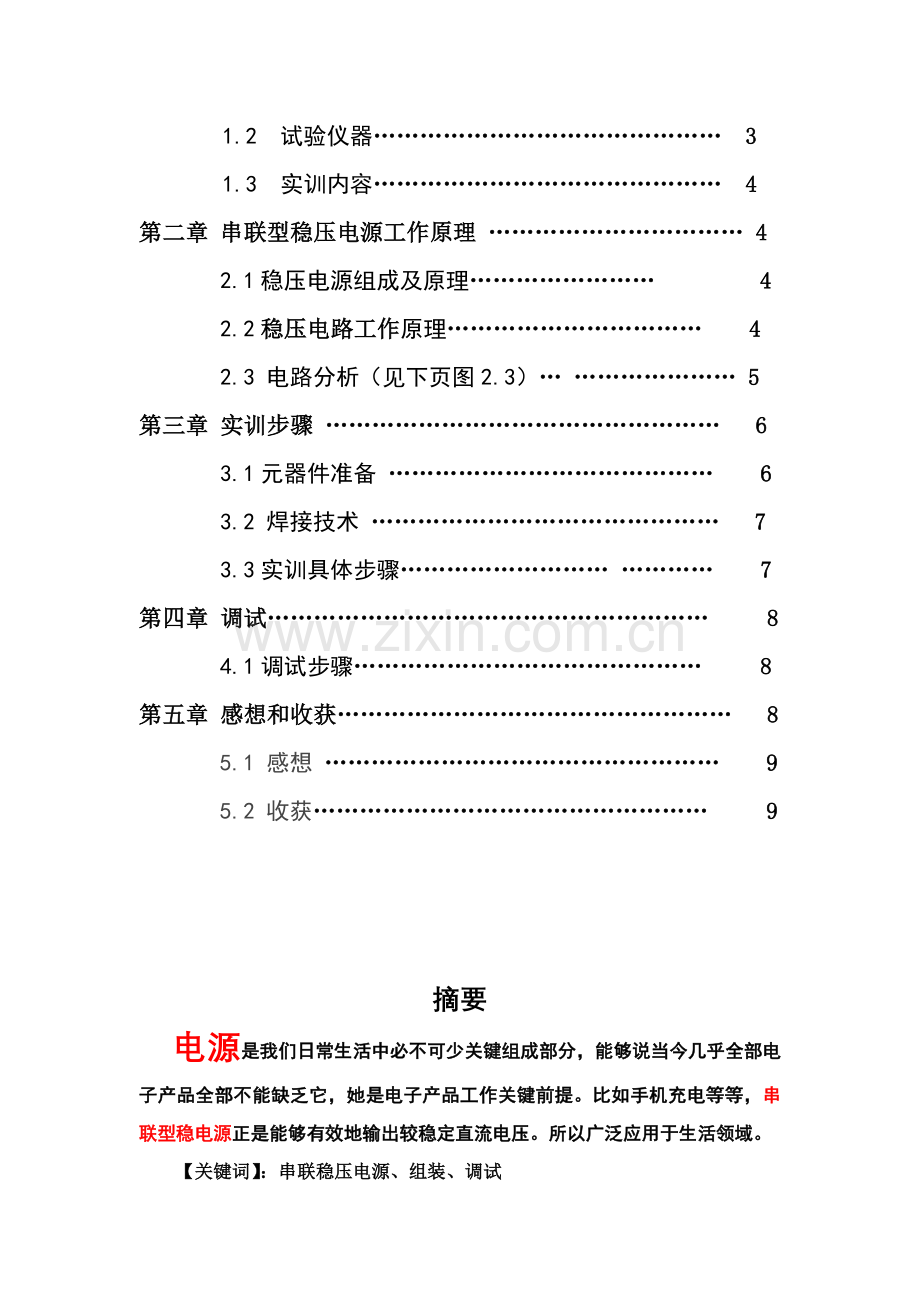

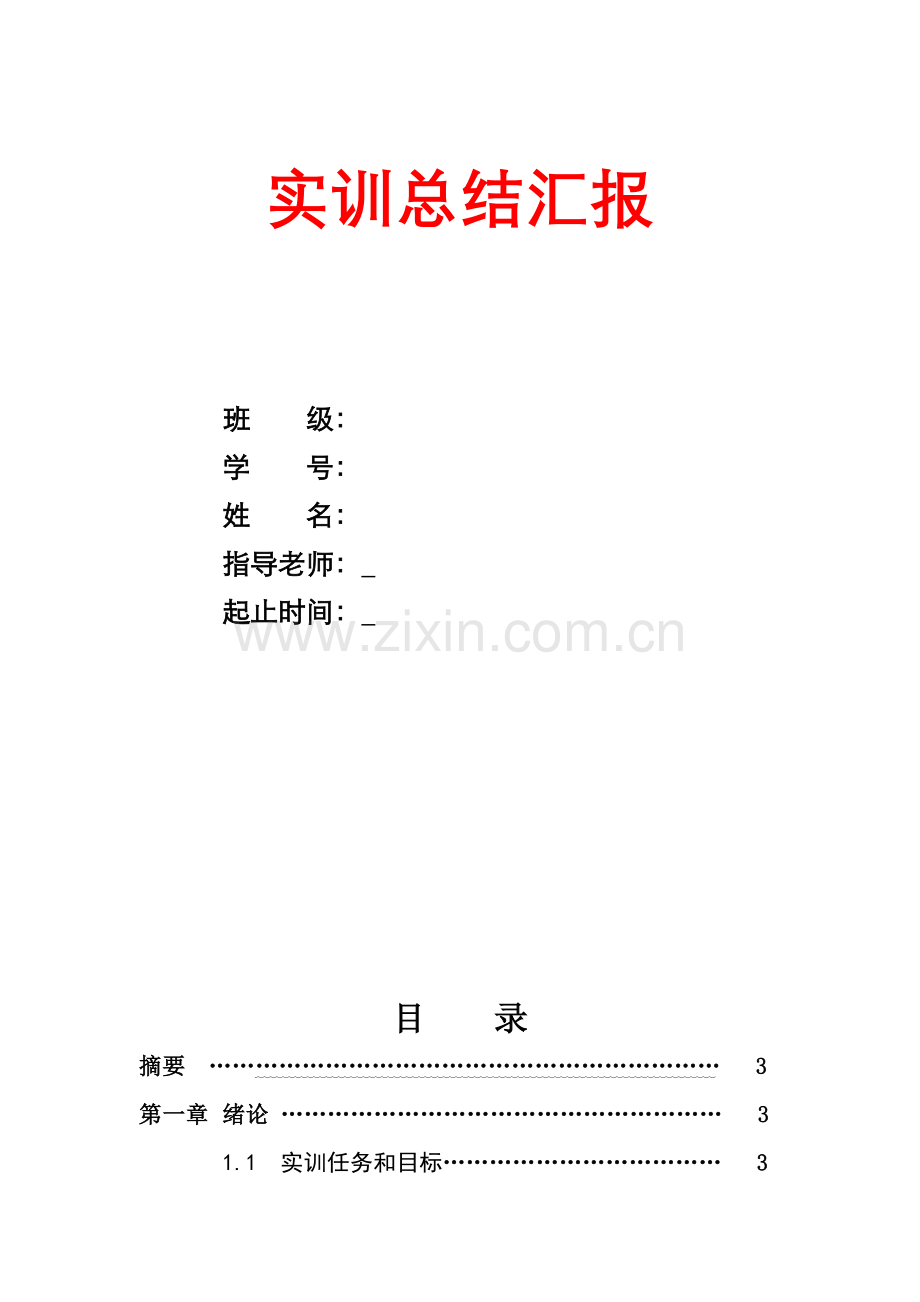

实训总结汇报 班 级： 学 号： 姓 名： 指导老师： 起止时间： 目 录摘要 3第一章 绪论 31.1 实训任务和目标 31.2 试验仪器 31.3 实训内容 4第二章 串联型稳压电源工作原理 42.1稳压电源组成及原理 4 2.2稳压电路工作原理 4 2.3 电路分析（见下页图2.3） 5第三章 实训步骤 6 3.1元器件准备 6 3.2 焊接技术 7 3.3实训具体步骤 7第四章 调试 84.1调试步骤 8第五章 感想和收获 8 5.1 感想 95.2 收获 9摘要电源是我们日常生活中必不可少关键组成部分，能够说当今几乎全部电子产品全部不能缺乏它，她是电子产品工作关键前提。比如手机充电等等，串联型稳电源正是能够有效地输出较稳定直流电压。所以广泛应用于生活领域。【关键词】：串联稳压电源、组装、调试第一章 绪论1.1 实训任务和目标 此次实训任务是完成串联型稳压电源组装和调试。经过这次实训能够让我们更深入了解巩固所学基础理论和基础技能，培养利用仪器仪表检测元器件能力和焊接、布局、安装、调试电子线路能力，培养及锻炼我们测试排查实际电子线路中故障能力，加强对电子工艺步骤了解熟悉。 具体目标以下：(1).熟悉电阻、电容、变压器、二极管、三极管、电位器、电感等常见电子元件类别、型号、规格、性能及其使用范围；(2). 熟悉超本实训中所用串联稳压电源工作原理；(3). 在散件组装过程中深入学习电子技术； (4). 自学Protel软件以熟悉印制电路板设计步骤和方法、熟悉手工制作印制电板工艺步骤，能够依据电路原理图，元器件实物设计并制作印制电路板；(5). 掌握手工电烙铁焊接技术，能够独立完成简单电子产品安装和焊接；(6). 能根据PCB图焊接元件，掌握串联稳压电源调试方法，组装一台成品串联稳压电源。 1.2 试验仪器(1).电烙铁：外热式电烙铁。(2).工具：螺丝刀、镊子、钳子等。(3).锡丝：熔点低，焊接牢靠，焊点光亮美观。(4).电池：两节，电压5V。(5).电源外壳、电路板、多种导线、多种元器件。 11.3 实训内容(1).理论学习 : 学习识别简单电子元件和电子线路，了解常见电子器件、直流稳压电源工作原理(2).安装和调试 : 根据图纸焊接元件，组装并调试一台直流稳压电源。(3).绘制PCB图 ； 自学Protel软件，绘制原理图及对应PCB图(4).撰写总结汇报第二章 直流稳压电源工作原理2.1 稳压电源组成及原理串联稳压电源关键由降压电路、整流电路、滤波电路和调压稳压电路四大部分组成，稳压电路部分又由基准电压源、输出电压采样电路、电压比较放大电路、过流保护电路和输出电压调整电路组成。降压电路： 本电路使用降压电路是单相交流变压器，选择电压和功率依据后级电路设计需求而定。通常:交流2209v.整流电路： 整流电路关键作用是把经过变压器降压后交流电经过整流变成单个方向直流电。不过这种直流电幅值改变很大。它关键是经过二极管截止和导通来实现。常见整流电路关键有全波整流电路、桥式整流电路、倍压整流电路。我们选择单相桥式整流电路实现设计中整流功效。滤波电路： 采取电容滤波电路。因为电容在电路中也有储能作用，并联电容器在电源供给电压升高时，能把部分能量存放起来，而当电源电压降低时，就把能量释放出来，使负载电压比较平滑。因为本电路后级是稳压电路，所以能够使用电容滤波电路进行简单滤波。稳压电路： 串联型线性稳压电路本质是一个含有深度负反馈电压反馈型功率放大器，通常由基准电压源、输出电压采样电路、电压比较放大电路、过流保护电路和输出电压调整电路组成。2.2稳压电路组成及原理直流稳压电源稳压部分电路关键组成有：取样电路、基准电路、比较放大器、和调整管组成。电路图： 电阻R4/R5和R6组成份压器，其作用是把输出电压改变量取出一部分，加到由VT3组成放大器输入端，所以叫做取样电路。电阻R3和LED2组成稳压电路，用以提供基准电压，使T2发射极电位固定不变。晶体管VT3组成放大器，起比较和放大信号作用。R1是VT3集电极电阻，也是VT1偏流电阻。从VT3集电极输出信号直接加到复合管VT1和VT2基极。充电部分原理图：充电器部分：（图上）从桥式整流电路输出直流经过电阻R7后，在VT4集电极产生压降，对电池进行普充。快充部分原理和普充电路原理相同，但因为R9阻值比R7阻值小，而桥式整流电路输出电压一定，所以在快充电路产生电大。2.3：电路分析！1.2.3.1稳压管稳压电路关键指标（1）输出电压：UOUZ（2）输出电流：IZmax IZmin IZM IZ（3）稳压系数：（4）输出电阻：（5）特点：简单易行，稳压性能好。适适用于输出电压固定、输出电流改变范围较小场所。2.3.2串联稳压电源电气原理图第三章 实训步骤3.1元器件准备(1)首先依据元器件清单清点全部元器件，检验有没有缺失现象；目测元件外观，检验有没有损坏。将检验结果立即上报。(2)利用色环读出电阻阻值，将正确电阻归类放好。(3)正确分辨二极管、三极管和电解电容极性。(4)将全部元器件上漆膜、氧化膜清除洁净，然后进厅搪锡（如元器件引脚未氧化则省去此项），检验印制板铜箔线条是否完好，有没有断线及短路。 在动手焊接前现将各元件安装在印刷电路板上，确保电解电容、二极管、三极管极性正确。安装时先装低矮和耐热元件（如电阻），然后再装大一点元件（如变压器），最终装怕热元件（如三极管），根据一定次序安装。3.2焊接技术3.2.1注意事项 （1）、电路板小，焊点靠近，最好以列或行为焊序； (2)、对照PCB图上插上元器件后，先将元器件一只脚折弯，以固定元器件，然后焊上另一只脚，待确定元器件型号、方向及位置无误后，将元器件另几只脚焊接；(3)、注意电容、二极管、三极管极性。三极管安装时严格按ebc(如按半圆记安装注意V1、V2、V4)。三极管型号要看清楚，不要装错；(4)、电阻、二极管要卧装；(5)、没有焊盘点不要焊接；(6)、测试点要连上；(7)、双联电容脚、电位器得交要折弯后焊接；(8)、元器件尽可能压低。3.2.2具体焊接方祛(1)、右手持电烙铁。依据情况左手持焊锡丝或用尖嘴钳或镊子夹持无件或导线。焊接前，电烙铁要充足预热,烙铁头刃面上要带一定量焊锡。(2)、将烙铁头刃面紧贴在焊点处。电烙铁和水平面大约成4560角左右。左手向下送锡，右手送烙铁。送锡时间决定锡量大小，烙铁停留时间决定加热时间。当焊锡、烙铁头在无件引脚根部焊盘处相接触后，烙铁头在焊点处停留时间应依据焊盘大小拄制在0.52秒钟。(3)、抬开烙铁头。待焊点处锡冷却凝固。3.3实训具体步骤焊接开始前最关键就是常见电子元件识别和检测。我们常见电子元件就是电阻、电容、二极管和三极管。电阻上色带是就是电阻色环标识法，经过色环来表示电阻大小，有效数字、倍率和许可误差。现在见到电阻色环有四道和五道，四道环有效数字是前两道环所代表，而五道环是由前三 道所代表。接着识别电容器，电容用于交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等，电容标注分为直接标注和色标法。经过学习，我明白了直接标注电容是用数字直接表示电容量，不标单位。标注14位整数时，其单位是pF，标注为小数时，其单位是F。也有用三位数字表示容量大小，默认单位是pF，前两位是有效数字，第三位是有效倍率（10m），当第三位是9时，则对有效数字乘以0.1。而色标法则同电阻器标注。检测电容方法是利用电容充放电特征，通常见万用表电阻档测试电容充放电现象，两只表笔触及被测电容两条引线时，电容将被充电，表针偏转后返回，再将两表笔调换一次测量，表针将再次偏转并返回。用相同量程测不一样电容器时，表针偏转幅度越大说明容量越大。测试过程中，万用表指针偏转表示充放电正常，指针能回到，说明电容没短路，可视为电容完好。现在说明在模拟电路中常见二极管，通常二极管有整流、检波、稳压、发光、发电、变容、和开关二极管等。检测二极管我们利用是二极管正向导电性，正向导通反向截止，能够判定管子好坏。最终说明三极管识别和检测，很显著，通常三极管就是三个管脚，很轻易识别，所以识别三极管关键是识别三极管是HPH或PNP型，和各管脚所代表极性。而这些判定全部需要使用万用表。判定极性：对圆柱型三极管，若管脚处接头有突出物，则将管脚冲上，顺时针依次为EBC极若没有突出物，则管脚根处间隙较大两跟管脚对向自己，顺时针依次为EBC极。对半圆型三极管，将管脚向上，半圆向自己，顺时针为EBC极。判定三极管类型：在基于以上极性判定前提下，NPN管，基极接黑表笔，测得电阻较小。PNP管恰好相反。以上就是我对常见电子元件识别和检测方法。 第四章 调试调试步骤(1)检验电路,将安装好电源和电路原理图对照检验下列内容：a检验各级晶体管型号，安装位置和管脚是否正确；b检验二极管、三极管、电解电容引线正、负接法是否正确；c.作部分基础调试，如有没有虚焊、错焊、漏焊、多焊等；(2)把应该固定地方牢靠封住；(3)把焊接好电路板和外壳组装；(4)检验以下参数：a. 用万用表变压器初级线圈和次级线圈电阻值R1和R2b.使用交流电压档，测出输入电压U2c.检测整流二极管好坏。d.用万用表测出直流输出电流e.用万用表测出调整管及比较放大电路各三极管E.B.C导通电压。(5) 调试结束后，数次检验。最终上交完成好电源。 第五章 感想和收获5.1 感想 经过这次电路设计，我从中了解了直流稳压电源和贯通了书上知识，同时也了解到了自己对于理论和实际应用统一和对于器件在实际中使用还有很大不足，不能在使用器件时选择适宜参数器件，不能依据器件编号知道器件基础功效。在这方面需要很高。在做过程中也提升了我动手能力，实践能力得到了一定锻炼，加深了对模拟电路设计方面爱好。从开始朦胧到后面得到结果。5.2 收获经过一周学习，使我对实训课有了爱好，其中收获了不少。(1)、对电子工艺理论有更深入了解。我们了解到了焊一般元件和电路元件技巧、收音机工作原理和组成元件作用等。这些知识不仅在课堂上有效，对以后电子工艺课学习有很大指导意义，在日常生活中更是有着现实意义，对我们以后学习和工作全部有很多帮助。(2)、对自己动手能力是个很大锻炼。在实习中，我锻炼了自己动手技巧，提升了自己处理问题能力。即使在实习中会碰到难题，不过从中我学到了很多，使自己动手能力也有所提升，我想在以后理论学习中我就能够明白自己学习方向，促进专业知识强化。(3)、忌讳乱调乱拆，盲目烫焊，造成越修越坏。(4)、电路图是很关键一部分，以后要多学习看看电路图才能正确分析。（5）、最终一点，也是最关键一点，就是心态问题。“态度决定一切，细节决定成败！”自由保持良好心态，就会取得愈加好成功！本学期实训课结束了，我很期待以后实训课，期望自己以后能够做愈加好！ 评阅老师评语； 指导老师署名： 年 月 日
